GEBRUIKSAANWIJZING AC40 ROLAND

Gebruikershandleiding

For the U.K.

WARNING: THIS APPARATUS MUST BE EARTHED

IMPORTANT: THE WIRES IN THIS MAINS LEAD ARE COLOURED IN ACCORDANCE WITH THE FOLLOWING CODE. GREEN-AND-YELLOW; EARTH, BLUE; NEUTRAL, BROWN; LIVE

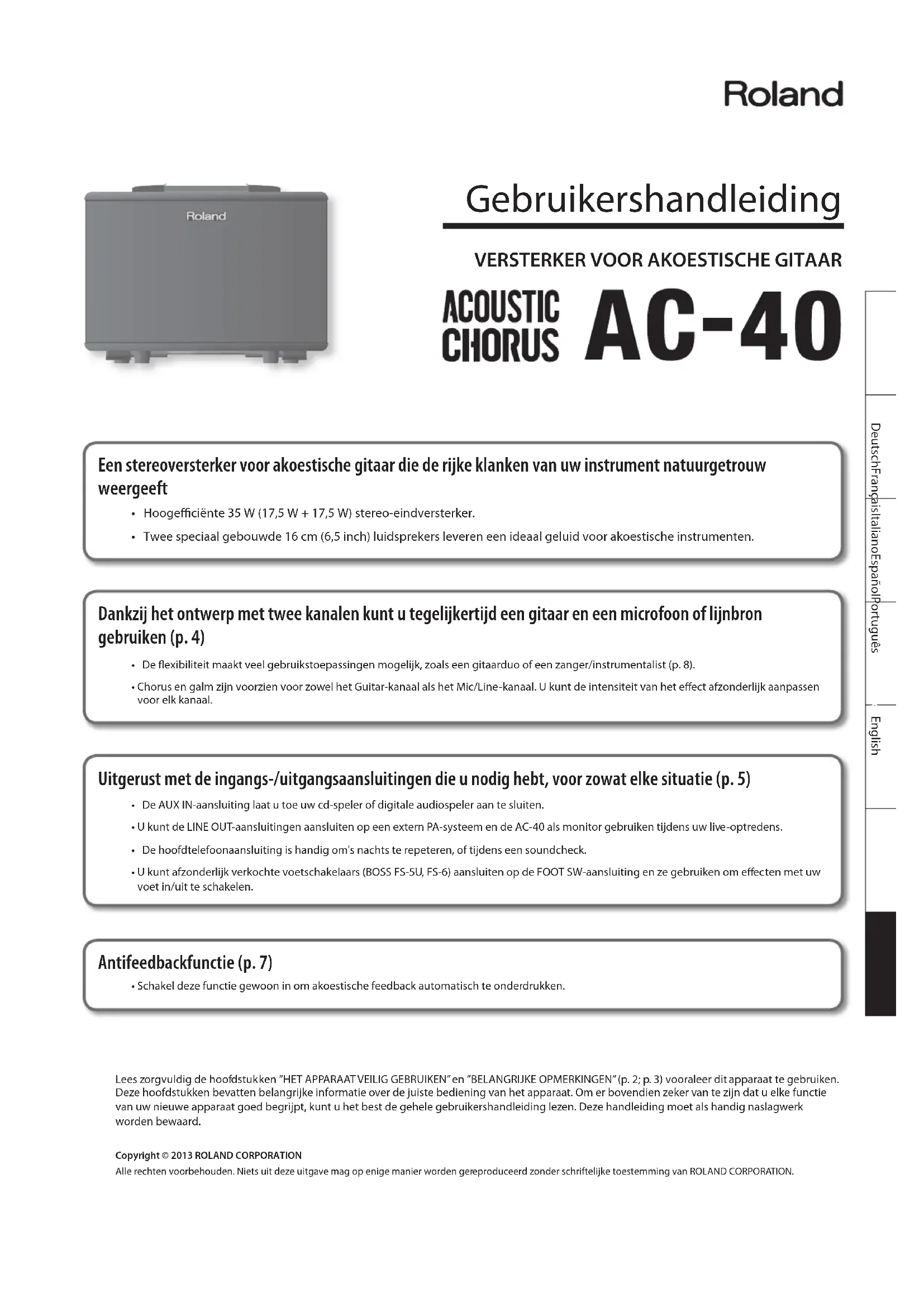

Gebruikershandleiding

VERSTERKER VOOR AKOESTISCHE GITAAR

ACOUSTIC CHORUS AC-40

Een stereoversterker voor akoestische gitaar die de rijke klanken van uw instrument natuurgetrouw weergeeft

• Hoogefficiënte 35 W (17,5 W + 17,5 W) stereo-eindversterker.
• Twee speciaal gebouwde 16 cm (6,5 inch) luidsprekers leveren een ideaal geluid voor akoestische instrumenten.

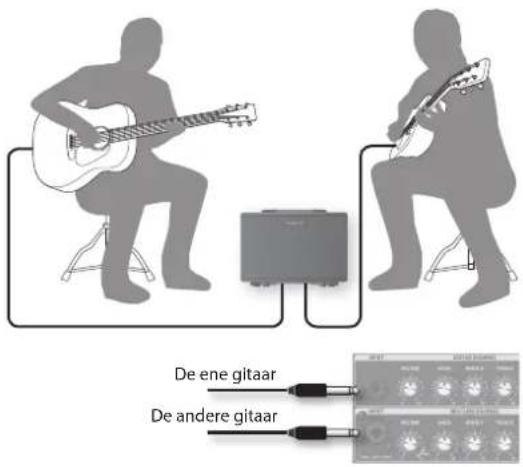

Dankzij het ontwerp met twee kanalen kunt u tegelijkertijd een gitaar en een microfoon of lijnbron gebruiken (p. 4)

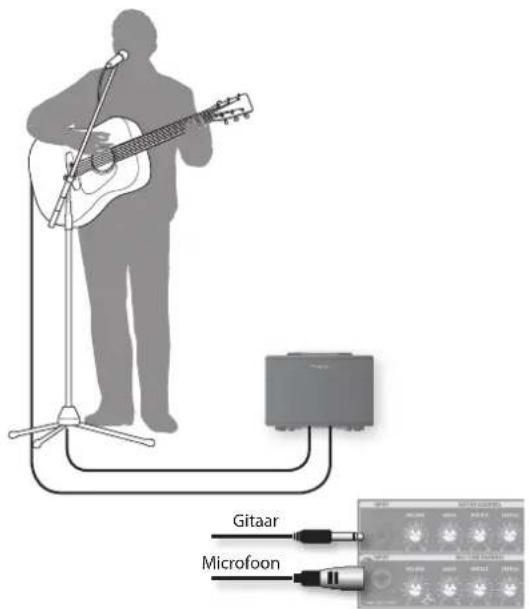

• De flexibiliteit maakt veel gebruikstoepassingen mogelijk, zoals een gitaarduo of een zanger/instrumentalist (p. 8).
• Chorus en galm zijn voorzien voor zowel het Guitar-kanaal als het Mic/Line-kanaal. U kunt de intensiteit van het effect afzonderlijk aanpassen voor elk kanaal.

Uitgerust met de ingangs-/uitgangsaansluitingen die u nodig hebt, voor zowat elke situatie (p. 5)

• De AUX IN-aansluiting laat u toe uw cd-speler of digitale audiospeler aan te sluiten.
• U kunt de LINE OUT-aansluitingen aansluiten op een extern PA-systeem en de AC-40 als monitor gebruiken tijdens uw live-optredens.
• De hoofdtelefoonaansluiting is handig om's nachts te repeteren, of tijdens een soundcheck.
• U kunt afzonderlijk verkochte voetschakelaars (BOSS FS-5U, FS-6) aansluiten op de FOOT SW-aansluiting en ze gebruiken om effecten met uw voet in/uit te schakelen.

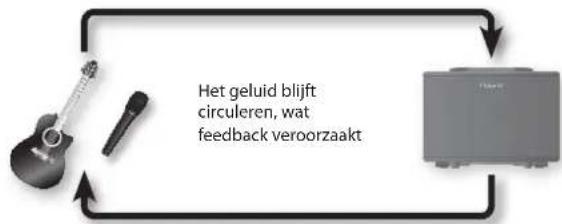

Antifeedbackfunctie (p. 7)

- Schakel deze functie gewoon in om akoestische feedback automatisch te onderdrukken.

Lees zorgvuldig de hoofdstukken "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (p. 2; p. 3) vooraleer dit apparaat te gebruiken. Deze hoofdstukken bevatten belangrijke informatie over de juiste bediening van het apparaat. Om er bovendien zeker van te zijn dat u elke functie van uw nieuwe apparaat goed begrijpt, kunt u het best de gehele gebruikershandleiding lezen. Deze handleiding moet als handig naslagwerk worden bewaard.

INSTRUCTIES TER VERMIJDING VAN BRAND, ELEKTRISCHE SCHOKKEN OF VERWONDING VAN PERSONEN
Over aanduidingen ⚠ WAARSCHUWING en ⚠ OPGELET

⚠WAARSCHUWING	Gebruikt voor instructies die de gebruiker waarschuwen voor levensgevaarlijke risico's of risico's op verwondingen indien het apparaat verkeerd wordt gebruikt.
⚠OPGELET	Gebruikt voor instructies die de gebruiker waarschuwen voor risico's op verwondingen of materiaalschade indien het apparaat verkeerd wordt gebruikt.* Materiaalschade verwijst naar schade of negatieve effecten die veroorzaakt worden met betrekking tot de woning en de volledige inrichting, alsook huisdieren.

Over de symbolen

	Het △-symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het pictogram binnen de driehoek. Het symbool links wordt gebruikt voor algemene waarschuwingen voor gevaar.
	Het ⚫-symbool waarschuwt de gebruiker voor items die nooit mogen worden gebruikt (verboden). De specifieke handeling die niet mag worden gedaan, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links betekent dat het apparaat nooit gedemonteerd mag worden
	Het ●-symbool wijst de gebruiker op handelingen die moeten worden uitgevoerd. De specifieke handeling die moet worden uitgevoerd, wordt door het pictogram binnen de cirkel aangeduid. Het symbool links geeft aan dat het netsnoer uit het stopcontact moet worden getrokken.

LET STEEDS OP HET VOLGENDE

⚠ WAARSCHUWING

Zorg ervoor dat het netsnoer geaard is

Sluit de netstekker van dit model aan op een stopcontact met een aardingspen.

Om de voeding van het apparaat volledig uit te schakelen, haalt u de stekker uit het stopcontact

Zelfs als de aan/uit-schakelaar uitgeschakeld is, is het apparaat niet volledig losgekoppeld van de stroombron. Als u de voeding volledig wilt uitschakelen, schakelt u de aan/uit-schakelaar op het apparaat uit en haalt u vervolgens de stekker uit het stopcontact. Zorg er daarom voor dat u het netsnoer aansluit op een stopcontact waar u gemakkelijk bij kunt.

Demonteer het apparaat niet zelf en breng er geen wijzigingen in aan

Open het apparaat of de netstroomadapter niet (en breng er geen wijzigingen in aan).

Repareer het apparaat niet zelf en vervang geen onderdelen ervan

Probeer het apparaat niet te herstellen of onderdelen ervan te vervangen (behalve als deze handleiding specifieke instructies geeft om dit te doen). Laat het onderhoud over aan uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie".

Gebruik of bewaar het apparaat niet op plaatsen die:

• aan extreme temperaturen worden blootgesteld (bv. direct zonlicht in een gesloten voertuig, in de buurt van een verwarmingsleiding, op materiaal dat warmte produceert);
• nat zijn (bv. bad, wasruimte, op natte vloeren);
• worden blootgesteld aan stoom of rook;
  • worden blootgesteld aan zout;
• vochtig zijn;
  • worden blootgesteld aan regen;
• stoffig of zanderig zijn;

- worden blootgesteld aan hoge trillingsniveaus en schokken.

Plaats het apparaat niet op een instabiele ondergrond

Zorg ervoor dat het apparaat altijd horizontaal en stabiel geplaatst is. Plaats het nooit op een standaard die kan wankelen of op aflopende oppervlakken.

Gebruik enkel de meegeleverde netstroomadapter en het juiste voltage

Gebruik enkel de netstroomadapter die bij het apparaat geleverd is. Ga na of het lijnvloltage van het elektriciteitsnet overeenkomt met het ingangsvoltage dat op de netstroomadapter wordt weergegeven. Andere netstroomadapters gebruiken mogelijk een andere polariteit of zijn ontworp ander voltage. Het gebruik van dergelijke ada resulteren in schade, defecten of elektrische s

! WAARSCHUWING

Gebruik alleen het meegeleverde netsnoer

Gebruik alleen het bevestigde netsnoer. Het netsnoer mag bovendien niet met andere toestellen gebruikt worden.

Buig het netsnoer niet en plaats er geen zware voorwerpen op

Verdraai of buig het netsnoer niet overmatig en plaats er geen zware voorwerpen op. Dit kan het snoer zowel binnenin als aan de buitenkant beschadigen en kortsluitingen veroorzaken. Beschadigde kabels kunnen brand of schokken veroorzake

Vermijd langdurig gebruik bij een hoog volume

Dit apparaat kan, apart of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanente gehoorschade kunnen veroorzaken. Gebruik het apparaat niet langdurig op een hoog volumeniveau of op een niveau dat once is. Als u gehoorverlies of oorsuizingen en u onmiddellijk stoppen met het gebruik apparaat en een audioloog raadplegen.

Zorg ervoor dat er geen vreemde voorwerpen of vloeistoffen in het apparaat terechtkomen; plaats geen voorwerpen met vloeistoffen op het apparaat

Plaats geen voorwerpen die vloeistof bevatten (bv. een vaas) op dit product. Zorg ervoor dat er nooit vreemde voorwerpen (bv. brandbaar materiaal, munten of draden) of vloeistoffen (bv. water of vruchtensap) in dit product terechtkomen. Dit kan kortsluiting, storingen of andere defecten veroorzaken.

Schakel het apparaat uit als het afwijkend reageert of er een defect optreedt

Schakel het apparaat onmiddellijk uit, trek de netstroomadapter uit het stopcontact en vraag onderhoud aan bij uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie", als:

• de netstroomadapter of het netsnoer beschadigd is;
• rook of ongewone geuren ontstaan;
• objecten of vloeistof in het apparaat zijn terechtgekomen;
• het apparaat aan regen is blootgesteld (of op een andere manier nat is geworden);
• het apparaat niet normaal lijkt te werken of duidelijk anders functioneert.

Volwassenen dienen toezicht te houden op plaatsen waar kinderen aanwezig zijn

Zorg er altijd voor dat er een volwassene in de buurt is om toezicht te houden en begeleiding te bieden wanneer het apparaat gebruikt wordt op plaatsen waar kinderen aanwezig zijn.

! WAARSCHUWING

Laat het apparaat niet vallen en bescherm het tegen zware schokken

Bescherm het apparaat tegen zware schokken.

(Laat het niet vallen!)

Gebruik niet hetzelfde stopcontact voor het apparaat en een buitensporig aantal andere apparaten

Laat de stroomkabel van het apparaat geen stopcontact delen met een buitensporig aantal andere apparaten. Wees vooral voorzichtig met verlengkabels. Het totale stroomverbruik van alle apparaten die u op de verlengkabel hebt aangesloten, mag nooit het maximumvermogen (watt/ampère) van de verlengkabel overschrijden. Buitensporige belasting kan de isolatie van de kabel verwarmen en uiteindelijk doen smelten.

Gebruik het apparaat niet overzee

Raadpleeg uw handelaar, het dichtstbijzijnde Roland Service Center of een bevoegde Roland-verdeler, zoals vermeld op de pagina "Informatie", voordat u het apparaat in he buitenland gebruikt.

! OPGELET

Plaats het apparaat in een goed verluchte ruimte

Het apparaat en de netstroomadapter moeten zo worden geplaatst dat de locatie of positie een goede ventilatie niet belemmert.

Neem bij het loskoppelen van de netstroomadapter altijd de stekker vast

Neem de netstroomadapter altijd vast bij de stekker wanneer u hem loskoppelt van het apparaat of een stopcontact om schade aan de geleider te vermijden.

Maak de stekker van de netstroomadapter regelmatig schoon

U moet de netstroomadapter regelmatig uit het stopcontact verwijderen en schoonmaken met een droge doek om al het stof en andere oophingen te verwijderen van de polen. Trek de stekker ook uit het stopcontact als het apparaat langere tijd niet wordt gebruikt. S tussen de stekker en het stopcontact kan leide isolatie en brand veroorzaken.

Bundel de kabels samen voor extra veiligheid

Zorg ervoor dat de snoeren en kabels niet in de war raken. Zorg er ook voor dat alle snoeren en kabels buiten het bereik van kinderen blijven.

Ga niet boven op het apparaat staan en plaats er geen zware voorwerpen op

Klim nooit op het apparaat en plaats er geen zware voorwerpen op.

Zorg ervoor dat uw handen niet nat zijn bij het loskoppelen of aansluiten van de netstroomadapter

Neem de netstroomadapter of de stekkers ervan nooit met natte handen vast wanneer u hem aansluit op of loskoppelt van een stopcontact of dit apparaat.

! OPGELET

Koppel alle kabels los voor u het apparaat verplaatst

Koppel de netstroomadapter en alle kabels van externe apparaten los voordat u het apparaat verplaatst.

Trek de stekker van de netstroomadapter uit het stopcontact voor u deze schoonmaakt

Schakel het apparaat uit en trek de netstroomadapter uit het stopcontact voordat u het apparaat schoonmaakt (p. 5).

! OPGELET

Koppel de netstroomadapter los van het stopcontact als u bliksem verwacht

Koppel de netstroomadapter los van het stopcontact als u bliksem verwacht in uw omgeving.

! OPGELET

Let erop dat u uw vingers niet knelt

Let erop dat u uw vingers, tenen enz. niet knelt bij het hanteren van de onderstaande bewegende delen. Altijd wanneer een kind het apparaat gebruikt, moet er een volwassene in de buurt zijn om toezicht te houden en begeleiding te bieden.

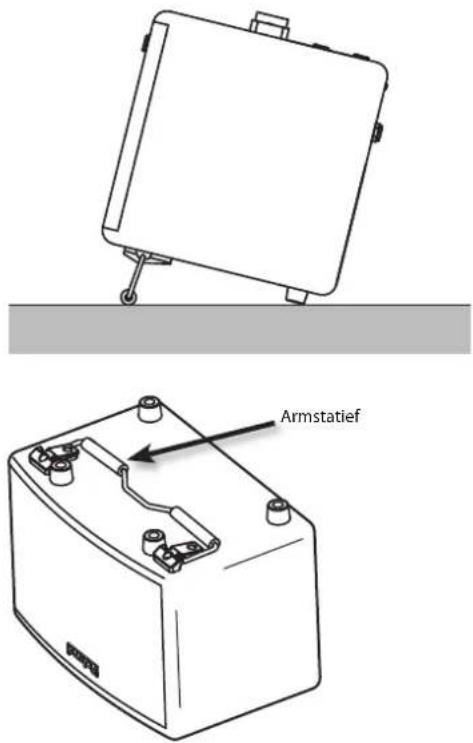

- Armstatief (p. 7)

BELANGRIJKE OPMERKINGEN

Voeding

• Sluit dit apparaat niet aan op een stopcontact dat tegelijkertijd door een elektrisch apparaat wordt gebruikt dat wordt aangedreven door een omvormer of een motor (zoals een koelkast, wasmachine, magnetron of airconditioner). Afhankelijk van de manier waarop elektrische apparaten worden gebruikt, kan ruis van de stroomvoorziening defecten aan dit apparaat of hoorbare ruis veroorzaken. Als het niet praktisch is om een apart stopcontact te gebruiken, plaats dan een ruisfilter voor de stroomvoorziening tussen dit apparaat en het stopcontact.
• De netstroomadapter kan warm worden na enkele uren ononderbroken gebruik. Dit is normaal en geen reden tot bezorgdheid.
• Om defecten en schade aan het apparaat te vermijden, moet u alle apparaten uitschakelen voordat u aansluitingen maakt.

Plaatsing

- Als u het apparaat gebruikt in de buurt van eindversterkers (of andere apparatuur met grote transformatoren), kan dit gezoem veroorzaken. Om dit probleem te verhelpen kunt u de richting wijzigen waarin het apparaat geplaatst is of het apparaat verder van de storingsbron plaatsen.

- Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.

- Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan ontstaan tijdens gesprekken of als een oproep wordt ontvangen of gemaakt. Verplaats dergelijke apparaten zodat ze zich op een grotere afstand van dit apparaat bevinden of schakel ze uit als u dergelijke problemen ervaart.

- Stel het apparaat niet bloot aan direct zonlicht, plaats het niet in de buurt van warmtebronnen, laat het niet achter in een gesloten voertuig en stel het op geen enkele andere wijze bloot aan extreme temperaturen. Laat evenmin lichtgevende apparaten die normaal gebruikt worden met de lichtbron erg dicht tegen het apparaat (zoals een pianolamp) of krachtige spots gedurende langere tijd op hetzelfde deel van het apparaat schijnen. Overmatige warmte kan het apparaat vervormen of verkleuren.

- Wanneer het apparaat naar een andere locatie wordt verplaatst waar de temperatuur en/of vochtigheid sterk verschilt, kunnen er waterdruppels (condens) ontstaan in het apparaat. Als u het apparaat in deze toestand probeert te gebruiken, kan dit schade of defecten veroorzaken. Voordat u het apparaat gebruikt, moet u het daarom enkele uren ongemoeid laten, tot de condens volledig is verdampt.

• Laat rubber, vinyl of gelijkardige materialen niet gedurende langere tijd op dit apparaat liggen. Dergelijke voorwerpen kunnen de afwerking doen verkleuren of op een andere manier aantasten.
• Plak geen stickers of dergelijke op dit instrument. Het terug verwijderen ervan kan de externe afwerking van het instrument beschadigen.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, is het mogelijk dat de rubberen voetjes het oppervlak doen verkleuren of beschadigen. Om dit te verhinderen kunt u een stukje vilt of stof onder de rubberen voetjes aanbrengen. Zorg er in dit geval voor dat het apparaat niet verschuift of per ongeluk wordt verplaatst.
• Plaats geen voorwerpen die vloeistof bevatten op dit apparaat. Verwijder vloeistof die gemorst is op het oppervlak van het apparaat onmiddellijk met een zachte, droge doek.

Onderhoud

- Gebruik een zachte, droge doek of een doek die licht bevochtigd is met water om het apparaat dagelijks af te vegen. Gebruik een doek die bevochtigd is met een zachte, niet-schurende zeepoplossing om hardnekkig vuil te verwijderen. Veeg vervolgens het apparaat grondig schoon met een zachte, droge doek.

- Gebruik geen benzine, verdunningsmiddelen, alcohol of oplosmiddelen om verkleuring en vervorming te voorkomen.

Extra voorzorgsmaatregelen

• Ga zorgvuldig te werk bij het gebruik van de knoppen, schuifknoppen of andere bedieningselementen van het apparaat en bij het gebruik van ingangen en aansluitingen. Als u ruw omgaat met de apparatuur, kan dit defecten veroorzaken.
• Neem de stekker vast als u kabels loskoppelt; trek nooit aan de kabel zelf. Op die manier vermijdt u kortsluitingen of schade aan de inwendige elementen van de kabel.
• Houd het volume van het apparaat binnen de perken zodat u anderen niet stoort.
• Verpak het apparaat indlen mogelijk in de doos (inclusief opvulling) waarin het werd geleverd als u het moet vervoeren. Gebruik als dit niet mogelijk is gelijkwaardige verpakkingsmaterialen.

- Sommige kabels bevatten weerstanden. Gebruik geen kabels met weerstanden om op dit apparaat aan te sluiten. Het gebruik van dergelijke kabels kan het geluidsniveau extreem verlagen of zelfs onhoorbaar maken. Neem contact op met de fabrikant van de kabel voor informatie over kabelspecifcaties.

- Let er bij het uittrekken of inklappen van het armstatief op dat u uw vingers niet knelt tussen het bewegende deel en het apparaat zelf. Zorg ervoor dat een volwassene toezicht houdt en begeleiding biedt op plaatsen waar er kleine kinderen aanwezig zijn.

Licentie/handelsmerken

• MMP (Moore Microprocessor Portfolio) verwijst naar een patentportfolio betreffende de architectuur van microprocessoren die werd ontwikkeld door Technology Properties Limited (TPL). Roland heeft deze technologie in licentie genomen van TPL Group.
• Roland en BOSS zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.
• Bedrijfsnamen en productnamen die in dit document worden genoemd, zijn handelsmerken of gedeponeerde handelsmerken van hun respectieve eigenaars.

Bedieningspaneel (uw gitaar/microfoon aansluiten)

1 GUITAR CHANNEL 3 VOLUME BASS MIDDLE TREBLE CHORUS REVERS MASTER ACOUSTIC CHORUS AC-40 INPUT MIG/LINE CHANNEL INPUT VOLUME BASS MIDDLE TREBLE CHORUS REVERS ANTI-FEEDBACK POWER XLR-type TRS-type Mono jack 2 4

1 GUITAR CHANNEL

INPUT-aansluiting

Sluit hier uw gitaar aan.

[VOLUME]-regelaar

Deze past het volume van het gitaarkanaal aan.

[BASS]-regelaar

Deze regelt het geluidsniveau van het lage frequentiebereik.

[MIDDLE]-regelaar

Deze regelt het geluidsniveau van het middelste frequentiebereik.

[TREBLE]-regelaar

Deze regelt het geluidsniveau van het hoge frequentiebereik.

[CHORUS]-knop

Met deze schakelaar verandert u het chorustype dat wordt toegepast (p. 6).

[REVERB]-regelaar

Deze regelt de hoeveelheid galm (p. 6).

2 MIC/LINE CHANNEL

INPUT-aansluiting

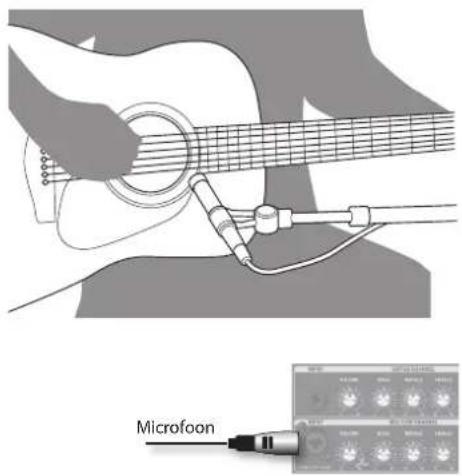

Sluit hier uw microfoon of lijnniveau-apparaat aan.

U kunt drie soorten stekkers (XLR, TRS, telefoon) gebruiken.

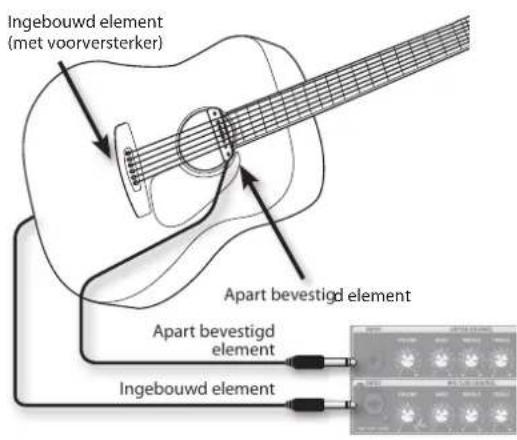

* Als uw gitaar is uitgerust met zowel een element als een ingebouwde voorversterker, kunt u de gitaar ook aansluiten op de MIC/LINE CHANNEL-ingang.

* Dit instrument is uitgerust met gebalanceerde aansluitingstypes (XLR/TRS). De aansluitschema's voor deze aansluitingen zijn hieronder afgebeeld. Maak aansluitingen pas na de elektrische schema's te hebben gecontroleerd van andere apparatuur die u wenst aan te sluiten.

1: GND

2: SIGNAAL

3: GEEN

SIGNAAL

* Er wordt geen fantoomvoeding meegeleverd.

[VOLUME]-regelaar

Deze regelt het volume van het mic/line-kanaal. Als u een microfoon gebruikt, zet deze dan in de stand MIC.

[BASS]-regelaar

Deze regelt het geluidsniveau van het lage frequentiebereik.

[MIDDLE]-regelaar

Deze regelt het geluidsniveau van het middelste frequentiebereik.

[TREBLE]-regelaar

Deze regelt het geluidsniveau van het hoge frequentiebereik.

[CHORUS]-knop

Met deze schakelaar verandert u het chorustype dat wordt toegepast (p. 6).

[REVERB]-regelaar

Deze regelt de hoeveelheid galm (p. 6).

3 [MASTER]-regelaar

Deze regelt het algemene volume.

* Deze regelaar heeft geen invloed op LINE OUT.

4 [ANTI-FEEDBACK]-schakelaar

U kunt akoestische feedback voorkomen door deze schakelaar in te schakelen (p. 7).

* Wanneer u deze schakelaar inschakelt, wordt het feedbackpunt automatisch gedetecteerd.

* De volgende keer dat u het apparaat inschakelt, wordt de instelling voor het feedbackpunt dat automatisch werd gedetecteerd, gereset.

5 POWER-lampje

Dit lampje brandt als het apparaat is ingeschakeld.

[POWER]-schakelaar

Hiermee schakelt u het apparaat in/uit.

Aansluitingspaneel (uw apparatuur aansluiten)

OPMERKING

• Zet het volume altijd op nul en schakel alle apparaten uit vooraleer aansluitingen te maken om storingen en apparaatdefecten te voorkomen.
• Wanneer verbindingskabels met weerstanden gebruikt worden, kan het volumeniveau van apparatuur aangesloten op de ingangen (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN) laag zijn. Gebruik in dat geval verbindingskabels zonder weerstanden.

7

DC IN-aansluiting

Sluit hier de meegeleverde netstroomadapter aan.

* Gebruik uitsluitend de netstroomadapter die bij de AC-40 wordt geleverd.

Sluit een hoofdtelefoon aan voorzien van een stereo ministekker.

LINE OUT-aansluitingen

Hier kunt u uw mengpaneel of recorder aansluiten. Sluit de L/MONO-aansluiting aan als u geluid voortbrengt in mono.

* De [MASTER]-regelaar heeft geen invloed op de uitgang van de LINE OUT-aansluitingen.

10

AUX IN-aansluiting/[LEVEL]-regelaar

Gebruik de stereo minikabel om hier uw cd-speler of digitale audiospeler aan te sluiten.

Gebruik de [LEVEL]-regelaar om het volume aan te passen.

AUX IN LEVEL STERID

* Het chorus/galm-effect wordt niet toegepast op de AUX IN-aansluiting.

11

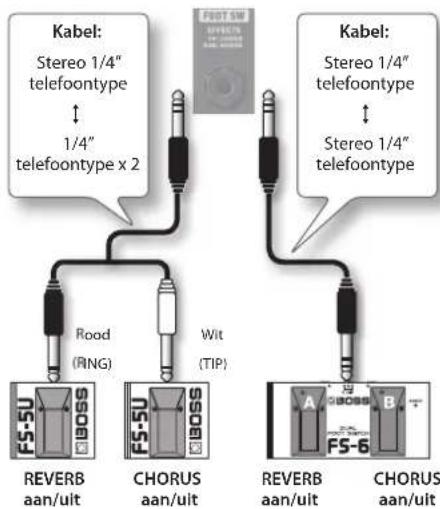

FOOT SW-aansluiting

Als u een voetschakelaar hebt aangesloten, kunt u met uw voet de effecten in-/uitschakelen.

* U hebt momentane voetschakelaars nodig (BOSS FS-5U of FS-6; afzonderlijk verkocht).
- De bewerkingen Chorus aan/uit en Galm aan/uit zijn zowel van toepassing op het GUITAR CHANNEL als het MIC/LINE CHANNEL.
- Als de [CHORUS]-schakelaar op "OFF" staat, of als de [REVERB]-regelaar op 0 staat, kunt u de chorus of de galm niet in-/uitschakelen met de voetschakelaar.
- Als u een kabel met (mono) jackstekker gebruikt om slechts één voetschakelaar aan te sluiten, zal deze alleen de chorus in-/uitschakelen.

Stel de polariteitsschakelaar van de voetschakelaars in zoals getoond in de afbeelding.

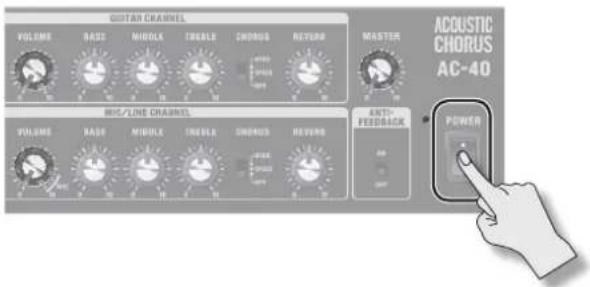

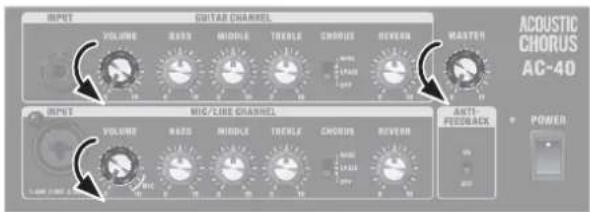

Het apparaat in-/uitschakelen

Zorg er, zodra alles correct is aangesloten (p. 4, p. 5), voor dat u de onderstaande procedure volgt bij het inschakelen van de apparaten. Als u apparatuur in de verkeerde volgorde inschakelt, riskeert u een storing of een apparaatdefect te veroorzaken.

1. Zorg ervoor dat de stroomtoevoer naar alle apparatuur is uitgeschakeld.
2. Zet alle [VOLUME]-regelaars van de AC-40 en de [MASTER]-regelaar op 0.

INPUT VOLUME RASSO MODULAR TREELLE CHORUS REVEEM MASTER ACOUSTIC CHORUS AC-40 INPUT MIC/LIKE CHANNEL VOLUME RASSO MODULAR TREELLE CHORUS REVEEM ANTI-FEEDBACK POWER

1. Schakel de stroomtoevoer in naar alle externe apparatuur aangesloten op de AUX IN-aansluiting.

2. Schakel de stroomtoevoer naar de AC-40 in.

Guitar Channel VOLUME BASE MIDDLE TREE CHORUS RETURN MASTER ACOUSTIC CHORUS AC-40 MASC/LINE CHANNEL VOLUME BASE MIDDLE TREE CHORUS RETURN ANTI- PEEDBACK POWER ON OFF

* Dit apparaat is uitgerust met een beveiligingscircuit. Een kort interval (enkele seconden) na het inschakelen van het apparaat is vereist vooraleer het normaal werkt.

1. Schakel alle apparatuur in die is aangesloten op de LINE OUT-aansluitingen.

2. Als u de apparaten wilt uitschakelen, zet dan het volume van de AC-40 en alle aangesloten apparaten op nul, en schakel ze dan uit in de tegenovergestelde volgorde van bij het inschakelen.

* Zet het volume altijd omlaag vooraleer u het apparaat in-/uitschakelt. Zelfs met het volume omlaag gezet kunt u geluid horen bij het in-/uitschakelen van het apparaat. Dit is echter normaal en wijst niet op een defect.

Effecten gebruiken

Chorus en galm zijn voorzien voor zowel het Guitar-kanaal als het Mic/Line-kanaal. U kunt de intensiteit van het effect afzonderlijk aanpassen voor elk kanaal.

Chorus toepassen

1. Zet de [CHORUS]-schakelaar van elk kanaal in de positie "WIDE" of "SPACE".

CHORUS WIDE SPACE OFF

WIDE

Dit is een stereochorus die de drie banden los van elkaar verwerkt.Door een voor de band aangewezen chorus toe te passen op zowel de lage-, de midden- als de hogefrequentieband, creëert dit effect een diepe en weidse chorus die geschikt is voor het geluid van een akoestische gitaar.Het lage bereik blijft strak in het centrum gesitueerd en het geluid zal weidser worden wanneer u van het middenbereik naar het hoge bereik gaat.

SPACE

Dit is een chorus die de geluiden in de lucht mengt, een methode die alleen mogelijk is met een stereosysteem.Op de AC-40 wordt het effectgeluid verspreid via de rechterluidspreker (wanneer u vóór het apparaat staat) en wordt het rechtstreekse geluid verspreid via de linkerluidspreker. Het choruseffect ontstaat doordat het geluid van de linker- en rechterluidspreker in de lucht wordt gemengd.In vergelijking met een elektrisch gemengd choruseffect wordt dit effect gekenmerkt door een bredere links/rechts-spreiding en een natuurlijker klinkende ruimtelijkheid.

OFF Er wordt geen choruseffect toegepast.
* Als de [CHORUS]-schakelaar uit staat ("OFF"), kunt u de chorus niet in-/uitschakelen met de voetschakelaar.

Galm toepassen

Dit is een stereogalm die specifiek werd ontwikkeld voor akoestische instrumenten en een weids en natuurlijk geluid voortbrengt.

1. Gebruik de [REVERB]-regelaar om de intensiteit aan te passen.

REVERB 0 10

* Als de [REVERB]-regelaar op 0 staat, kunt u de galm niet in-/uitschakelen met de voetschakelaar.

De antifeedbackfunctie gebruiken

Wat is akoestische feedback?

Dit is een onaangename trilling (een gierend geluid, zoemgeluid of fluittoon) die optreedt wanneer het door een luidspreker geproduceerd geluid opnieuw wordt opgepikt door een microfoon of element, wordt versterkt en opnieuw wordt geproduceerd door de luidspreker.

De kans dat dit gebeurt, is groter wanneer u de microfoon naar een luidspreker richt of het volume in een hoge stand zet.

Wat is de antifeedbackfunctie?

Met deze functie onderdrukt u de akoestische feedback die kan optreden tussen een gitaar of microfoon en de versterker. Die onderdrukking gebeurt door het geluid te dempen in het frequentiebereik waarin de feedback optreedt.

Feedback wordt automatisch onderdrukt wanneer u de antifeedbackfunctie gebruikt.

1. Zet de [ANTI-FEEDBACK]-schakelaar op "ON".

ANTI- FEEDBACK ON OFF

Wanneer u de schakelaar op "ON" zet, wordt het feedbackpunt (de frequentie) automatisch gedetecteerd.

De antifeedbackfunctie wordt toegepast op de microfoon of gitaar die aangesloten is op de GUITAR CHANNEL-ingang en de MIC/LINE CHANNEL-ingang.

MEMO

Om te voorkomen dat feedback zich voordoet tijdens uw optreden, raden wij aan de antifeedbackfunctie in te schakelen (ON) voordat u begint op te treden.

OPMERKING

* De volgende keer dat u het apparaat inschakelt, wordt de instelling voor het feedbackpunt dat automatisch werd gedetecteerd, gereset.
* Wanneer de antifeedbackfunctie niet volstaat om feedback te onderdrukken, onderneem dan de volgende stappen.
- Wijzig de richting van de gitaar of de microfoon
- Haal de gitaar of de microfoon weg van de luidsprekers
• Zet het volume lager

Het armstatief gebruiken

Wanneer u de AC-40 gebruikt als het apparaat laag staat, bijvoorbeeld op de grond, wordt het geluid van de luidsprekers beter hoorbaar wanneer u het armstatief uittrekt.

Armstatief

OPMERKING

* Neem de volgende punten in acht wanneer u het armstatief gebruikt.
- U moet de AC-40 op een horizontaal oppervlak plaatsen.
- Plaats geen voorwerpen op de AC-40, ga niet op de AC-40 zitten of staan.
- Til of draag de AC-40 niet aan het armstatief.

* Klap het armstatief in als u het niet gebruikt.

* Let er bij het uittrekken of inklappen van het armstatief op dat u uw vingers niet knelt tussen het bewegende deel en het apparaat zelf. Zorg ervoor dat een volwassene toezicht houdt en begeleiding biedt op plaatsen waar er kleine kinderen aanwezig zijn.

Verschillende manieren om de AC-40 te gebruiken

Zanger/artiest

U kunt zingen terwijl u gitaar speelt.

• Sluit uw gitaar aan op de GUITAR CHANNEL-ingang.
• Sluit uw microfoon aan op de MIC/LINE CHANNEL-ingang.

Gitaar Microfoon

Uw instrument versterken met behulp van een microfoon

U kunt een microfoon gebruiken om het geluid op te pikken van een instrument dat niet voorzien is van een element.

• Sluit uw microfoon aan op de MIC/LINE CHANNEL-ingang.
• Richt de microfoon naar het instrument.

Microfoon

* De AC-40 is niet uitgerust om fantoomvoeding te leveren, condensatormicrofoons die fantoomvoeding vereisen kunnen dus niet gebruikt worden.

Gitaarduo

Op deze manier kunnen twee gitaristen spelen.

• Sluit één gitaar aan op de GUITAR CHANNEL-ingang.
• Sluit de andere gitaar (met een ingebouwde voorversterker) aan op de MIC/LINE CHANNEL-ingang.

De ene gitaar De andere gitaar

Het geluid van twee types elementen mixen

Als uw gitaar beschikt over twee types elementen, kunt u de AC-40 gebruiken om hun uitgangen te mixen.

• Sluit het op het klankgat van uw gitaar bevestigde element aan op de GUITAR CHANNEL-ingang.
• Sluit het in uw gitaar ingebouwde element (met ingebouwde voorversterker) aan op de MIC/LINE CHANNEL-ingang.

Ingebouwd element (met voorversterker) Apart bevestigd element Apart bevestigd element Ingebouwd element

Problemen oplossen

Als het systeem niet werkt zoals u verwacht, moet u eerst de volgende punten controleren.

Probleem Te controleren items Corrigerende handeling Pagina
Het apparaat kan niet ingeschakeld worden	Is de gespecificeerde netstroomadapter correct aangesloten?	Controleer de aansluiting opnieuw. Gebruik nooit een andere netstroomadapter dan het gespecificeerde model.	p. 5
Geen geluid/ te weinig volume	Zijn de aansluitingen met andere apparaten correct? Controleer	de aansluitingen opnieuw.
	Is er misschien een hoofdtelefoon aangesloten?	Als er een hoofdtelefoon aangesloten is, wordt er geen geluid weergegeven via de luidsprekers van het apparaat.
	Is de [MASTER]-regelaar correct ingesteld?	Pas het volume overeenkomstig aan.	p. 4
	Is de [VOLUME]-regelaar van elk kanaal correct ingesteld?
	Is de AUX IN [LEVEL]-regelaar correct ingesteld? p. 5
	Is het mogelijk dat u een condensatormicrofoon hebt aangesloten die fantoomvoeding vereist?	De AC-40 is niet uitgerust om fantoomvoeding te leveren, condensatormicrofoons die fantoomvoeding vereisen kunnen dus niet gebruikt worden.	-
Het geluid is verstoord	Is het mogelijk dat de [VOLUME]-regelaar van elk kanaal te hoog staat?	Draai de [VOLUME]-regelaar van elk kanaal naar links om het volume overeenkomstig aan te passen.	p. 4
Het volumeniveau van het apparaat aangesloten op de INPUT-aansluitingen of de AUX IN-aansluiting is te laag	Is het mogelijk dat u een verbindingskabel gebruikt die een weerstand bevat?	Gebruik een verbindingskabel zonder weerstand. -
Chorus of galm niet toegepast	Is de schakelaar [CHORUS] misschien uitgeschakeld?	Zet de [CHORUS]-schakelaar van elk kanaal in de positie "WIDE" of "SPACE".	p. 6
	Is de [REVERB]-regelaar niet op 0 gezet?	Draai de [REVERB]-regelaar van elk kanaal naar rechts om het galmniveau aan te passen.
	Is het mogelijk dat u een voetschakelaar hebt gebruikt om de chorus of de galm uit te schakelen?	Bedien de voetschakelaar om de chorus/galm in te schakelen.	p. 5
	De chorus en de galm kunnen niet toegepast worden op de AUX IN-ingang.		-

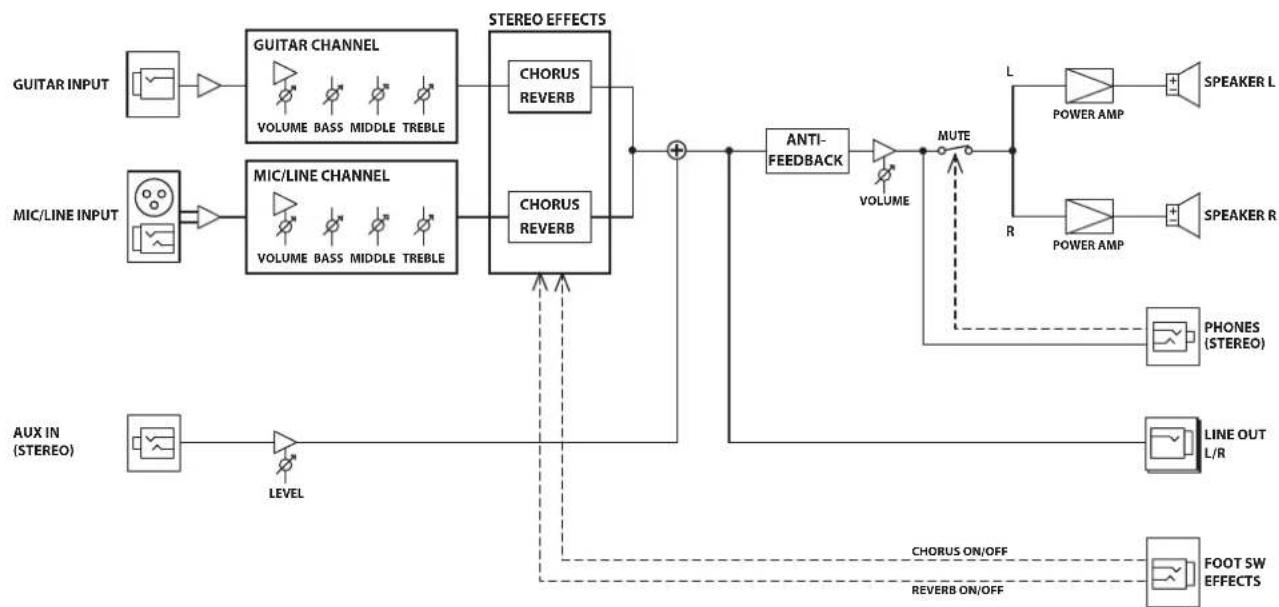

Blokdiagram

Roland AC-40: VERSTERKER VOOR AKOESTISCHE GITAAR

Nominaal uitgangsvermogen 35 W (17,5 W + 17,5 W)
Nominaal ingangsniveau (1 kHz)	GUITAR-CHANNEL: -10 dBuMIC/LINE-CHANNEL: -50 dBu/-20 dBuAUX IN: -10 dBu
Nominaal uitgangsniveau (1 kHz) LINE OUT: -10 dBu
Luidsprekers 16 cm (6,5 inch) x 2
Bedieningselementen	GUITAR-CHANNEL: VOLUME-regelaar, BASS-regelaar, MIDDLE-regelaar, TREBLE-regelaar, CHORUS-schakelaar(OFF, SPACE, WIDE), REVERB-schakelaar
	MIC/LINE-CHANNEL: VOLUME-regelaar, BASS-regelaar, MIDDLE-regelaar, TREBLE-regelaar, CHORUS-schakelaar(OFF, SPACE, WIDE), REVERB-schakelaar
	ANTI-FEEDBACK: ON/OFF-schakelaar
	AUX IN: LEVEL-regelaar
	Andere: MASTER-regelaar, POWER-schakelaar
Lampje POWER
Aansluitingen	GUITAR CHANNEL INPUT-aansluiting: 1/4" jack
	MIC/LINE CHANNEL INPUT-aansluiting: XLR-type, 1/4" TRS-jack
	AUX IN-aansluiting: Stereo mini-jack
	LINE OUT (L/MONO, R)- aansluitingen: 1/4" jack
	PHONES-aansluiting: Stereo mini-jack
	FOOT SW-aansluiting: 1/4" TRS-jack
	DC IN-aansluiting
Voeding Netstroomadapter
Stroomverbruik 480 mA
Afmetingen 362 (B) x 241 (D) x 265 (H) mm
Gewicht 5.3 kg
Accessoires	Gebruikershandleiding, netstroomadapter, netsnoer
Opties (afzonderlijk verkocht)	Voetschakelaar: BOSS FS-5U, FS-6

* 0 dBu=0,775 Vrms
* Wegens productverbeteringen kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

Information

Dit symbool geeft aan dat in landen van de EU dit product gescheiden van huishoudelijk afval moet worden aangeboden, zoals bepaald per gemeente of regio. Producten die van dit symbool zijn voorzien, mogen niet samen met huishoudelijk afval worden verwijderd.
