AC40 - Recepteur ROLAND - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Récepteur audio Roland AC40, puissance de sortie de 40W, deux haut-parleurs de 6,5 pouces, entrée pour guitare et microphone, effets intégrés.
Utilisation	Idéal pour les performances en direct, les répétitions et les sessions d'enregistrement à domicile.
Maintenance et réparation	Nettoyer régulièrement les entrées et sorties, vérifier les câbles et connexions pour éviter les problèmes de son.
Sécurité	Utiliser dans un environnement sec, éviter les expositions à l'humidité, ne pas obstruer les ventilations.
Informations générales	Poids : 8 kg, dimensions : 30 x 30 x 40 cm, garantie de 2 ans, manuel d'utilisation inclus.

FOIRE AUX QUESTIONS - AC40 ROLAND

Comment connecter le ROLAND AC40 à mon appareil audio?

Utilisez un câble audio de 1/4 de pouce pour relier la sortie de votre appareil audio à l'entrée du ROLAND AC40. Assurez-vous que le volume est réglé à un niveau approprié.

Que faire si le son est trop faible?

Vérifiez le niveau de volume sur le ROLAND AC40 ainsi que sur votre appareil source. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Le ROLAND AC40 ne s'allume pas, que faire?

Vérifiez si l'appareil est bien branché à une prise de courant fonctionnelle. Essayez d'utiliser un autre câble d'alimentation et assurez-vous que l'interrupteur d'alimentation est en position 'On'.

Comment régler les effets audio sur le ROLAND AC40?

Utilisez les boutons de réglage des effets situés sur le panneau avant pour ajuster les paramètres selon vos préférences. Consultez le manuel pour des instructions détaillées sur chaque effet.

Pourquoi le ROLAND AC40 ne se connecte-t-il pas à mon appareil Bluetooth?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le ROLAND AC40 est en mode de couplage. Vérifiez également que votre appareil est à portée et qu'aucun autre appareil n'est déjà connecté.

Comment mettre à jour le firmware du ROLAND AC40?

Visitez le site officiel de Roland pour télécharger la dernière version du firmware. Suivez les instructions fournies pour installer la mise à jour via USB.

Que faire si le ROLAND AC40 produit un son distordu?

Vérifiez les réglages de gain et de volume. Assurez-vous que les câbles sont en bon état et qu'il n'y a pas de court-circuit. Essayez de baisser le niveau de sortie de l'appareil source.

Comment réinitialiser le ROLAND AC40 aux paramètres d'usine?

Pour réinitialiser le ROLAND AC40, maintenez enfoncé le bouton 'Reset' pendant quelques secondes jusqu'à ce que l'écran indique que la réinitialisation est terminée.

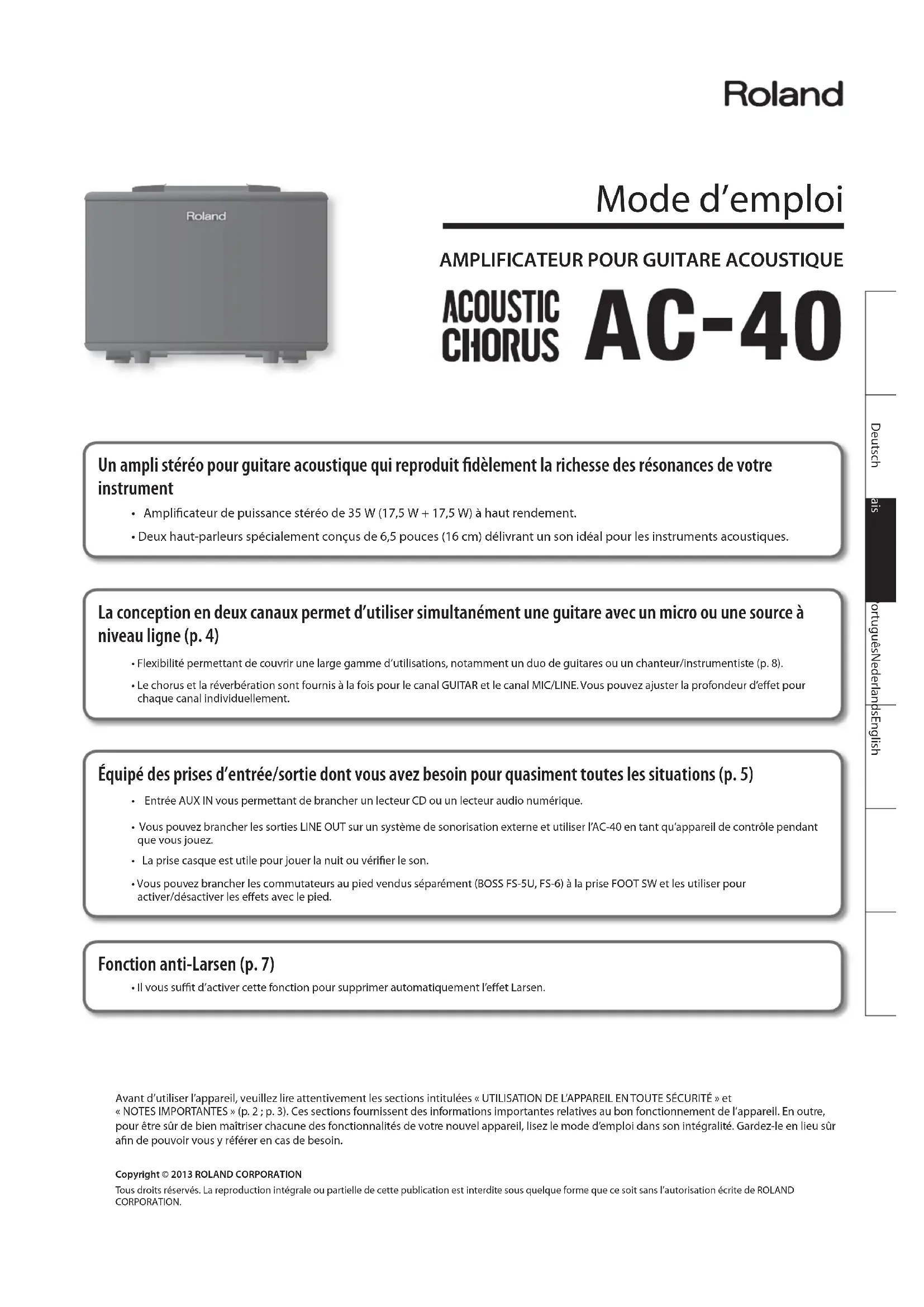

MODE D'EMPLOI AC40 ROLAND

Un ampli stéréo pour guitare acoustique qui reproduit fidèlement la richesse des résonances de votre instrument

• Amplificateur de puissance stéréo de 35 W (17,5 W + 17,5 W) à haut rendement.
• Deux haut-parleurs spécialement conçus de 6,5 pouces (16 cm) délivrant un son idéal pour les instruments acoustiques.

La conception en deux canaux permet d'utiliser simultanément une guitare avec un micro ou une source à niveau ligne (p. 4)

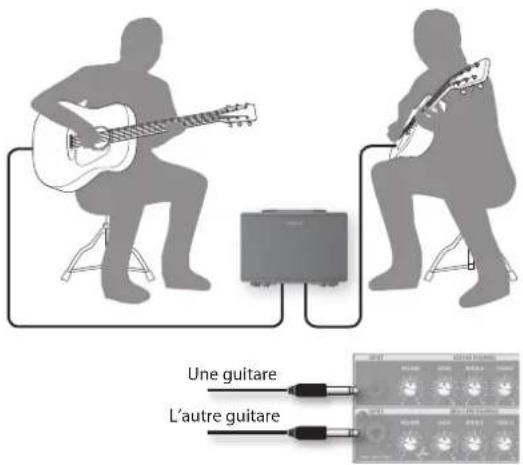

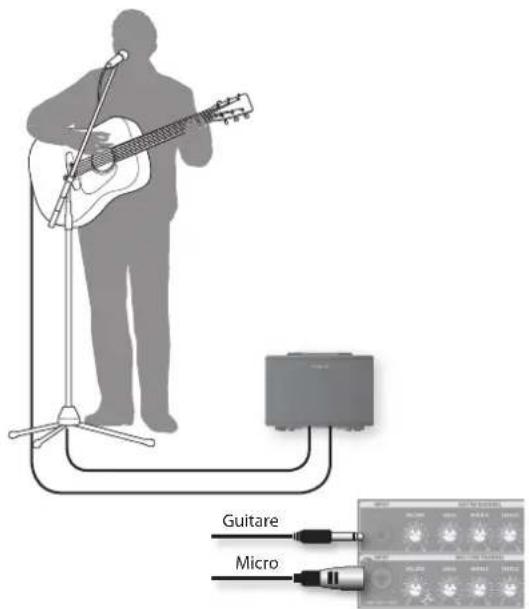

• Flexibilité permettant de couvrir une large gamme d'utilisations, notamment un duo de guitares ou un chanteur/instrumentiste (p. 8).
• Le chorus et la réverbération sont fournis à la fois pour le canal GUITAR et le canal MIC/LINE. Vous pouvez ajuster la profondeur d'effet pour chaque canal individuellement.

Équipé des prises d'entrée/sortie dont vous avez besoin pour quasiment toutes les situations (p. 5)

• Entrée AUX IN vous permettant de brancher un lecteur CD ou un lecteur audio numérique.
• Vous pouvez brancher les sorties LINE OUT sur un système de sonorisation externe et utiliser l'AC-40 en tant qu'appareil de contrôle pendant que vous jouez.
• La prise casque est utile pour jouer la nuit ou vérifier le son.

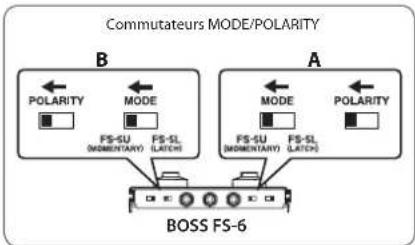

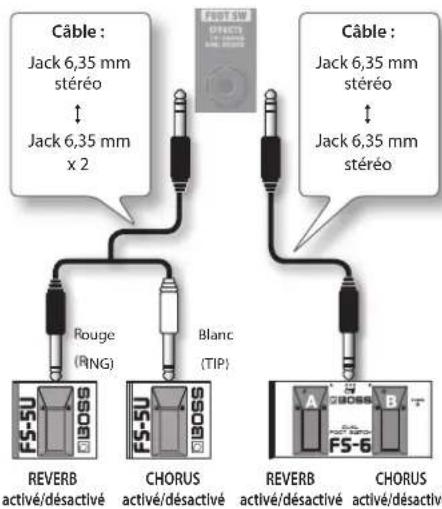

• Vous pouvez brancher les commutateurs au pied vendus séparément (BOSS FS-5U, FS-6) à la prise FOOT SW et les utiliser pour activer/désactiver les effets avec le pied.

- Il vous suffit d'activer cette fonction pour supprimer automatiquement l'effet Larsen.

Avant d'utiliser l'appareil, veuillez lire attentivement les sections intitulées « UTILISATION DE L'APPAREIL EN TOUTE SÉCURITÉ » et « NOTES IMPORTANTES » (p. 2 ; p. 3). Ces sections fournissent des informations importantes relatives au bon fonctionnement de l'appareil. En outre, pour être sûr de bien maîtriser chacune des fonctionnalités de votre nouvel appareil, lisez le mode d'emploi dans son intégralité. Gardez-le en lieu sûr afin de pouvoir vous y référer en cas de besoin.

Copyright © 2013 ROLAND CORPORATION

Tous droits réservés. La reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l'autorisation écrite de ROLAND CORPORATION.

CONSIGNES À RESPECTER POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, D'INCENDIE ET DE BLESSURE

À propos des messages de type ⚠ AVERTISSEMENT et ⚠ ATTENTION

⚠ AVERTISSEMENT	Utilisé pour les instructions destinées à prévenir les utilisateurs d'un danger de mort ou d'un risque de blessure grave en cas d'utilisation incorrecte de l'appareil.
⚠ ATTENTION	Utilisé pour les instructions destinées à prévenir les utilisateurs d'un risque de blessure ou de dommages matériels en cas d'utilisation incorrecte de l'appareil.* Les dommages matériels font référence aux dommages ou autres conséquences préjudiciables relatifs au domicile et à son ameublement, ainsi qu'aux animaux de compagnie.

À propos des symboles

	Le symbole △ attire l'attention des utilisateurs sur des instructions ou des avertissements importants. La signification de chaque symbole est déterminée par l'image représentée dans le triangle. Le symbole présenté à gauche est utilisé pour des précautions, des avertissements ou des alertes à caractère général signalant des dangers.
	Le symbole ⊙ attire l'attention des utilisateurs sur des manipulations interdites. La manipulation interdite est indiquée par l'image représentée dans le cercle. Le symbole présenté à gauche indique une interdiction de démonter l'appareil.
	Le symbole ● attire l'attention des utilisateurs sur des actions obligatoires. L'action spécifique à effectuer est indiquée par l'image représentée dans le cercle. Le symbole présenté à gauche indique que le cordon d'alimentation doit être débranché de la prise.

VEUILLEZ TOUJOURS RESPECTER LES CONSIGNES SUIVANTES

! AVERTISSEMENT

Assurez-vous que le cordon d'alimentation est mis à la terre

Branchez la prise principale de ce modèle à une prise secteur principale en utilisant une connexion à la terre de protection.

Pour éteindre complètement l'appareil, retirez la fiche de la prise secteur

Même lorsque le bouton de mise sous tension est éteint, l'appareil n'est pas entièrement coupé de sa source principale d'alimentation. Pour éteindre complètement le courant, éteignez le bouton de mise sous tension sur l'appareil, puis retirez la fiche de la prise secteur. La prise secteur sur laquelle vous choisissez de brancher la fiche du cordon d'alimentation doit de ce fait être à portée de main et facilement accessible.

Ne démontez pas l'appareil et n'y apportez aucune modification par vous-même

N'ouvrez pas (et ne modifiez pas) l'appareil ni son adaptateur secteur.

Ne réparez pas des pièces et ne les remplacez pas par vous-même

N'essayez pas de réparer l'appareil ou de remplacer des pièces (sauf si ce manuel fournit des instructions spécifiques à cet égard). Pour toute intervention de maintenance, contactez votre revendeur, le centre de maintenance Roland le plus proche ou un distributeur Roland agréé (voir la page « Informations »).

Ne l'utilisez pas et ne le stockez pas dans un lieu présentant les caractéristiques suivantes :

• exposé à des températures extrêmes (à la lumière directe du soleil dans un véhicule fermé, près d'un conduit chauffé ou sur un dispositif générateur de chaleur, par exemple) ;
• embué (dans une salle de bains, des toilettes ou sur un sol mouillé, par exemple) ;
• exposé à la vapeur ou à la fumée ;
• exposé au sel ;
• exposé à l'humidité ;
• exposé à la pluie ;
• exposé à la poussière ou au sable ;
• soumis à de fortes vibrations ou secousses.

Ne le placez pas sur une surface instable

Vérifiez que l'appareil reste toujours stable et horizontal. Ne disposez jamais l'appareil sur un support bancal ou sur une surface inclinée.

Utilisez uniquement l'adaptateur secteur fourni et la tension correcte

Veillez à utiliser uniquement l'adaptateur secteur fourni avec l'appareil. Assurez-vous également que la tension de ligne à l'installation correspond à la tension en entrée spécifiée sur l'adaptateur secteur. D'autres adaptateurs secteur pouvant utiliser une polarité différente ou être réservés à une tension leur utilisation risque de provoquer des dommes dysfonctionnements ou une décharge électrique

! AVERTISSEMENT

Utilisez uniquement le cordon d'alimentation fourni

Utilisez uniquement le cordon d'alimentation fourni et ne l'utilisez pas avec un autre appareil.

Ne pliez pas le cordon d'alimentation de manière excessive et ne placez pas d'objets lourds dessus

Ne tordez pas et ne pliez pas excessivement le cordon d'alimentation et ne placez pas d'objets lourds dessus. Vous risqueriez d'endommager le cordon et de provoquer de graves dommages et des courts-circuits. Les cordons endommagés présentent un risque d'incendie et d'électrocution.

Évitez l'utilisation prolongée à un volume sonore élevé

Cet appareil, utilisé seul ou avec un amplificateur et un casque ou des haut-parleurs, peut produire des niveaux sonores susceptibles d'entraîner une perte auditive définitive. Ne le faites pas fonctionner trop longtemps à un volume sonore élevé ou inconfortable. Si vous constatez une perte auditive ou des bourdonnements d'oreille, arrêtez immédiatement d'utiliser l'appareil et consultez un spécialiste.

Ne laissez pas des objets étrangers ou des liquides pénétrer dans l'appareil ; ne placez jamais de récipients contenant du liquide sur l'appareil

Ne placez pas de récipients contenant du liquide (vases à fleurs, par exemple) sur ce produit. Ne laissez aucun objet (objets inflammables, pièces de monnaie, broches, fils, etc.), ni aucun liquide quel qu'il soit (eau, jus de fruit, etc.) s'introduire dans l'appareil. Vous risquez de provoquer des courts-circuits ou un dysfonctionnement.

Mettez l'appareil hors tension en cas d'anomalie ou de dysfonctionnement

Éteignez immédiatement l'appareil, débranchez l'adaptateur secteur de la prise et demandez l'intervention d'un technicien en vous adressant à votre revendeur, au centre de service Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste dans la page « Information

• l'adaptateur secteur, le cordon d'alimentation ou la fiche est endommagé(e) ;
• en cas de fumée ou d'odeur inhabituelle ;
• des objets ou du liquide se sont introduits dans l'appareil ;
• l'appareil a été exposé à la pluie (ou a pris l'eau) ;
• l'appareil ne semble pas fonctionner normalement ou vous notez un changement significatif des performances.

Si des enfants sont présents, ils doivent être surveillés par des adultes

Si l'appareil est utilisé en présence de jeunes enfants, un adulte doit toujours assurer une surveillance et un accompagnement.

! AVERTISSEMENT

Évitez de laisser tomber l'appareil ou de le soumettre à des chocs importants

Protégez l'appareil contre les chocs violents.

(Ne le faites pas tomber!)

Ne branchez pas l'appareil sur une prise à laquelle sont raccordés de nombreux appareils

Ne branchez pas le cordon d'alimentation de l'appareil sur une prise à laquelle sont raccordés de nombreux appareils. Soyez particulièrement vigilant lorsque vous utilisez des rallonges : la puissance totale utilisée par l'ensemble des appareils branchés sur cette rallonge jamais dépasser la puissance nominale (w ampères) de la rallonge elle-même. Des ch excessives peuvent provoquer un échauff l'isolation du cordon, parfois même jusqu' fondre.

N'utilisez pas l'appareil à l'étranger

Avant d'utiliser l'appareil dans un pays étranger, contactez votre revendeur, le centre de service Roland le plus proche ou un distributeur Roland agréé (voir la page « Informations »).

ATTENTION

Placez l'appareil dans un endroit bien aéré

L'appareil et l'adaptateur secteur doivent être installés de manière à ne pas bloquer la ventilation.

Lorsque vous débranchez un adaptateur secteur, saisissez-le par la fiche

Pour éviter d'endommager le conducteur, saisissez toujours l'adaptateur secteur par la fiche lorsque vous le débranchez de l'appareil ou d'une prise secteur.

Nettoyez régulièrement la fiche de l'adaptateur secteur

Débranchez régulièrement l'adaptateur secteur et nettoyez-le à l'aide d'un chiffon sec afin de débarrasser les broches de la poussière et des autres dépôts accumulés. Débranchez

également la fiche électrique de la prise secteur lorsque l'appareil doit rester inutilisé pendant une période prolongée. L'accumulation de poussière entre la fiche et la prise secteur peut entraîner une isolation insuffisante et provoquer un incendie.

Manipulez les câbles avec précaution

Évitez que les cordons d'alimentation et les câbles ne s'emmêlent. Veillez également à ce qu'ils restent hors de portée des enfants.

Ne montez pas sur l'appareil et ne déposez pas d'objets lourds dessus

Ne montez jamais sur l'appareil et ne déposez pas d'objets lourds dessus.

Ne branchez/débranchez jamais l'adaptateur secteur lorsque vous avez les mains mouillées

Ne manipulez jamais l'adaptateur secteur ou ses prises avec les mains mouillées lorsque vous procédez au branchement ou au débranchement d'une prise murale ou de l'appareil.

ATTENTION

Débranchez l'ensemble de l'équipement avant de déplacer l'appareil

Avant de déplacer l'appareil, débranchez l'adaptateur secteur et tous les cordons provenant des appareils externes.

Débranchez l'adaptateur secteur de la prise avant de le nettoyer

Avant de nettoyer l'appareil, mettez-le hors tension et débranchez l'adaptateur secteur de la prise murale (p. 5).

! ATTENTION

S'il y a un risque d'orage, débranchez l'adaptateur secteur de la prise

Si vous pensez qu'il y a un risque d'orage, débranchez l'adaptateur secteur de la prise.

! ATTENTION

Veillez à ne pas vous pincer les doigts

Lorsque vous manipulez les pièces amovibles suivantes, veillez à ne pas vous pincer les doigts, orteils ou autre. Si un enfant utilise l'appareil, un adulte doit toujours être présent pour assurer la surveillance et l'accompagnement.

• Ne branchez pas cet appareil sur la même prise qu'un appareil électrique contrôlé par un onduleur ou comportant un moteur (réfrigérateur, lave-linge, four micro-ondes, climatiseur, etc.). Suivant le mode d'utilisation de l'appareil électrique, le bruit induit peut provoquer un dysfonctionnement de l'appareil ou produire un bruit audible. Si, pour des raisons pratiques, vous ne pouvez pas utiliser une prise électrique distincte, branchez un filtre de bruit induit entre cet appareil et la prise électrique.
• L'adaptateur secteur va commencer à produire de la chaleur au bout de plusieurs heures d'utilisation en continu. Ne vous inquiétez pas, cela est tout à fait normal.
• Pour éviter tout dysfonctionnement ou défaillance de l'appareil, veillez à toujours mettre hors tension l'ensemble de votre équipement avant d'effectuer un quelconque branchement.

Emplacement

- Lorsque l'appareil est utilisé à proximité d'amplificateurs de puissance (ou de tout autre équipement contenant d'importants transformateurs de puissance), un bourdonnement peut se faire entendre. Pour atténuer ce problème, changez l'orientation de l'appareil ou éloignez-le de la source d'interférence.

- Cet appareil peut interférer avec la réception radio et télévision. Ne l'utilisez pas à proximité de ce type de récepteurs.

- Un bruit peut se faire entendre si des appareils de communication sans fil, tels que des téléphones cellulaires, sont utilisés à proximité de l'appareil. Ce bruit peut se produire lors de la réception ou de l'émission d'un appel ou pendant une conversation téléphonique. Si vous rencontrez ce genre de problèmes, vous devez soit déplacer les appareils sans fil concernés de façon à les éloigner suffisamment de l'appareil, soit les éteindre.

- N'exposez pas l'appareil à la lumière directe du soleil, ne le placez pas à proximité d'appareils qui émettent de la chaleur, ne le laissez pas à l'intérieur d'un véhicule fermé ou ne le soumettez de quelque manière que ce soit à des températures élevées. Par ailleurs, évitez de laisser des luminaires utilisés normalement à proximité immédiate de l'appareil (comme une lampe de piano), ou des projecteurs puissants illuminer la même zone de l'appareil pendant une période prolongée. Une chaleur excessive peut déformer ou décolorer l'appareil.

- En cas de déplacement d'un endroit vers un autre où la température et/ou l'humidité sont très différentes, des gouttelettes d'eau (condensation) peuvent se former à l'intérieur de l'appareil. Utiliser l'appareil dans ces conditions peut causer des dysfonctionnements ou des dommages. Avant de vous servir de l'appareil, il convient d'attendre quelques heures, jusqu'à ce que la condensation soit complètement évaporée.

• Évitez de déposer du caoutchouc, du vinyle ou des matériaux similaires sur l'appareil pendant une période prolongée. Ces matières peuvent décolorer ou endommager la finition.
• Ne collez pas d'autocollants, de décalcomanies ou d'autres objets similaires sur cet instrument. Vous risqueriez d'endommager la finition de l'instrument en les décollant.
• Selon la matière et la température de la surface sur laquelle vous placez l'appareil, il est possible que ses pieds en caoutchouc décolorent ou détériorent la surface.
  Pour éviter cela, vous pouvez intercaler un morceau de feutre ou de chiffon sous les pieds en caoutchouc. Ce faisant, assurez-vous que l'appareil ne risque pas de glisser ou de bouger accidentellement.
• Ne placez pas de récipients ou tout autre objet contenant du liquide sur le dessus de l'appareil. Si du liquide venait à se déverser sur la surface de l'appareil, essuyez-le rapidement à l'aide d'un chiffon doux et sec.

Entretien

• Pour le nettoyage quotidien de l'appareil, utilisez un chiffon doux et sec ou un chiffon légèrement imbibé d'eau. Pour retirer les salissures tenaces, utilisez un chiffon imprégné d'un détergent doux et non abrasif. Essuyez ensuite l'appareil très soigneusement à l'aide d'un chiffon doux et sec.
• N'utilisez jamais de benzène, de diluant, d'alcool ou de solvants afin d'éviter tout risque de décoloration et/ou de déformation.

Précautions supplémentaires

• Manipulez avec suffisamment de précautions les boutons, curseurs et autres commandes de l'appareil, ainsi que les prises et les connecteurs. Une manipulation rude peut entraîner des dysfonctionnements.
• Lors du débranchement de tous les câbles, prenez le connecteur. Ne tirez jamais sur le câble. Vous éviterez ainsi les courts-circuits ou la détérioration des éléments internes du câble.
• Pour ne pas déranger vos voisins, efforcez-vous de maintenir le volume de l'appareil à un niveau raisonnable.

• Lorsque vous devez transporter l'appareil, rangez-le si possible dans son emballage d'origine (avec les protections). À défaut, utilisez un emballage équivalent.

• Certains câbles contiennent des résistances. N'utilisez pas de câbles qui comportent des résistances pour brancher cet appareil. Avec ce type de câble, le niveau sonore peut être extrêmement faible, voire inaudible. Pour plus d'informations sur les caractéristiques techniques du câble, contactez son fabricant.

• Lorsque vous déployez ou repliez le pied pliant, faites attention à ne pas vous pincer les doigts entre la partie amovible et l'appareil. Les adultes doivent toujours assurer une surveillance et un accompagnement dans les endroits où de jeunes enfants sont présents.

Licence/Marques commerciales

• MMP (Moore Microprocessor Portfolio) désigne un portefeuille de brevets portant sur l'architecture de microprocesseur, qui a été développé par Technology Properties Limited (TPL). Roland a obtenu la licence de cette technologie auprès du groupe TPL.
• Roland et BOSS sont des marques déposées ou des marques commerciales de Roland Corporation aux États-Unis et/ou dans d'autres pays.
• Les noms des sociétés et des produits figurant dans ce document sont des marques déposées ou des marques commerciales détenues par leurs propriétaires respectifs.

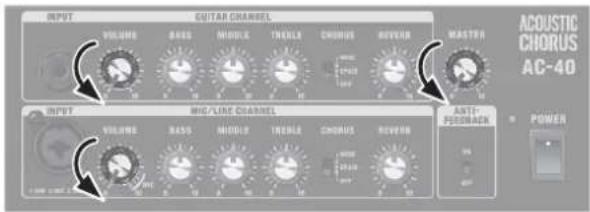

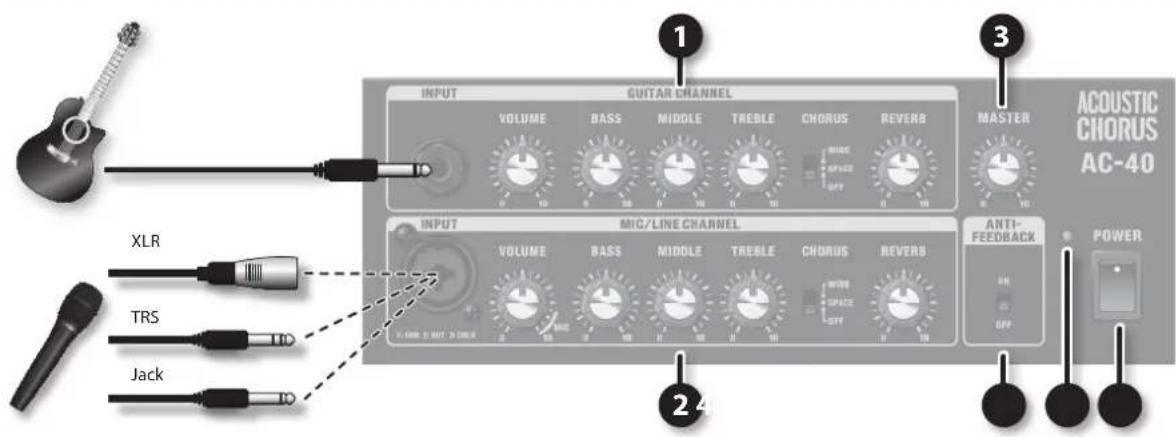

Panneau de commande (connexion de votre guitare/microphone)

1 3 INPUT GUITAR CHANNEL VOLUME BASS MIDDLE TREBLE CHORUS REVERB MASTER ACOUSTIC CHORUS AC-40 INPUT MIG/LINE CHANNEL VOLUME BASS MIDDLE TREBLE CHORUS REVERB ANTI-FEEDBACK POWER XLR TRS Jack 2 4

1

Canal GUITAR CHANNEL

Entrée INPUT

Branchez votre guitare sur cette entrée.

Bouton [VOLUME]

Règle le volume du canal GUITAR.

Bouton [BASS]

Règle le niveau sonore des basses fréquences.

Bouton [MIDDLE]

Règle le niveau sonore des fréquences intermédiaires.

Bouton [TREBLE]

Règle le niveau sonore des hautes fréquences.

Commutateur [CHORUS]

Permet de sélectionner le type de chorus qui est appliqué (p. 6).

Bouton [REVERB]

Règle la quantité de réverbération (p. 6).

2

Canal MIC/LINE CHANNEL

Entrée INPUT

Branchez votre micro ou votre appareil de niveau ligne sur cette prise.

Vous pouvez utiliser n'importe lequel des trois types de prises suivants : XLR, TRS et jack.

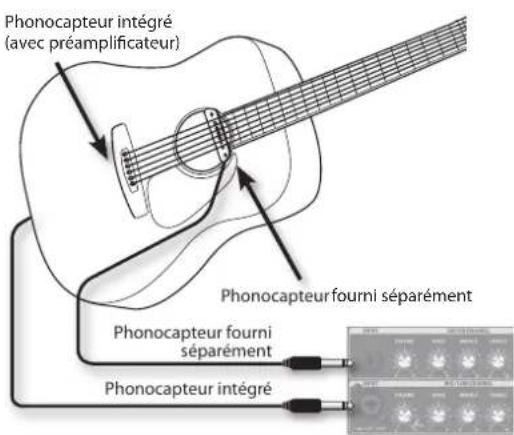

* Si votre guitare possède un phonocapteur et un préamplificateur intégré, vous pouvez également la brancher sur le canal MIC/LINE CHANNEL.

* Cet instrument est équipé de prises de type symétrique (XLR/TRS). Vous trouverez les diagrammes de connexion pour ces prises ci-dessous. Avant d'effectuer les connexions, vérifiez les diagrammes de connexion des autres équipements que vous comptez brancher.

1: GND 2: HOT 3: COLD

HOT (TIP)

* L'alimentation fantôme n'est pas fournie.

Bouton [VOLUME]

Permet de régler le volume du canal MIC/LINE. Si vous utilisez un micro, réglez ce bouton sur la position MIC.

Bouton [BASS]

Règle le niveau sonore des basses fréquences.

Bouton [MIDDLE]

Règle le niveau sonore des fréquences intermédiaires.

Bouton [TREBLE]

Règle le niveau sonore des hautes fréquences.

Commutateur [CHORUS]

Permet de sélectionner le type de chorus qui est appliqué (p. 6).

Bouton [REVERB]

Règle la quantité de réverbération (p. 6).

3

Bouton [MASTER]

Règle le volume général.

* Ce bouton n'affecte pas les sorties LINE OUT.

4

Commutateur [ANTI-FEEDBACK]

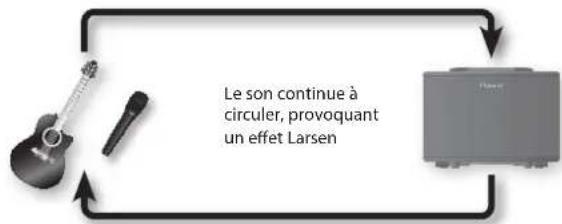

Actionnez ce commutateur pour éviter toute réaction acoustique (« effet Larsen ») (p. 7).

* Lorsque vous placez le commutateur sur « ON », le point d'effet Larsen est détecté automatiquement.

* Lors de la prochaine mise sous tension, le réglage concernant le point d'effet Larsen détecté automatiquement est réinitialisé.

5

Témoin d'alimentation POWER

Ce témoin est allumé lorsque l'appareil est sous tension.

6

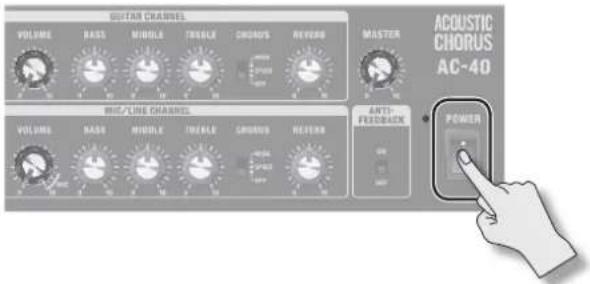

Commutateur [POWER]

Met l'appareil sous tension ou hors tension.

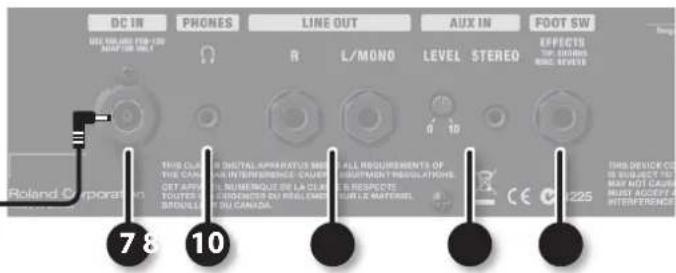

Panneau de connexions (branchement de votre équipement)

REMARQUE

• Pour éviter tout dysfonctionnement ou défaillance de l'équipement, veillez à toujours baisser le volume et mettez tous les appareils hors tension avant d'effectuer les connexions.
• Si les câbles de connexion utilisés sont munis de résistances, le niveau de volume des appareils branchés sur les entrées (GUITAR CHANNEL, MIC/LINE CHANNEL, AUX IN) risque d'être faible. Dans ce cas, utilisez des câbles sans résistance.

7

Entrée DC IN

Permet de connecter l'adaptateur secteur fourni.

* Vous devez utiliser exclusivement l'adaptateur secteur fourni avec l'AC-40.

DC IN PHONES LINE OUT AUX IN FOOT SW USE SING AND FOR-OUT MAINT FOR ALL R L/MONO LEVEL STEREO EFFECTS THE STORIES MORE FEETERS Roland Corporation THIS OUT THE CANS GET APPY TOUTES BROCOLL 10 DIGITAL APPARATUS AND IN INTERFERENCE CAUER H. NUMERIQUE DE LA CLAY LE GONOMEN DU RELOVED P DU CANOVA. ALL REQUIREMENTS OF DEPARTMENT REGULATIONS. IS RESPECTE. CUR LE MATERIAL. CE 225 THIS DEVICE CO IS SUBJECT TO MAX NOT CAUSE MUST ACCEPT A INTERFERENCE

8
Prise PHONES
Permet de brancher le casque équipé d'une mini-fiche stéréo.

9
Sorties LINE OUT
Vous pouvez utiliser ces sorties pour votre console de mixage ou votre enregistreur.
Utilisez la prise L/MONO si vous émettez en mono.

R ces sorties pour fixage ou votre ONO si vous

* Le bouton [MASTER] n'a aucun effet sur les sorties LINE OUT.
Utilisez le mini-câble stéréo pour brancher votre lecteur CD ou lecteur audio numérique ici.
Utilisez le bouton [LEVEL] pour régler le volume.

10

Entrée AUX IN/bouton [LEVEL]

AUX IN LEVEL: STEREO

* Le chorus/la réverbération ne s'appliquent pas à l'entrée AUX IN.

11

Prise FOOT SW

Si vous branchez des commutateurs au pied sur cette prise, vous pourrez activer et désactiver des effets de rotation avec le pied.

* Vous aurez besoin de commutateurs au pied à effet momentané (BOSS FS-5U ou FS-6 ; vendues séparément).
- L'activation et la désactivation du chorus et de la réverbération s'appliquent à la fois au canal GUITAR CHANNEL et au canal MIC/LINE CHANNEL.
- Si le commutateur [CHORUS] est en position « OFF » ou si le bouton [REVERB] est sur 0, vous ne pouvez pas activer ou désactiver le chorus ou la réverbération à l'aide du commutateur au pied.
- Si vous utilisez un câble de prise mono pour raccorder un seul commutateur au pied, vous ne pourrez activer et désactiver que le chorus.

Câble : Jack 6,35 mm stéréo ↓ Jack 6,35 mm x 2 Câble : Jack 6,35 mm stéréo ↓ Jack 6,35 mm stéréo Rouge (RNG) Blanc (TIP) REVERB activé/désactivé FS-5U BOSS CHORUS activé/désactivé FS-5U BOSS CHORUS activé/désactivé A BOSS B FS-6

Réglez le commutateur de polarité des commutateurs au pied comme indiqué dans l'illustration.
    subgraph_Component_A["Commutateurs MODE/POLARITY"]
        B1["POLARITY"] --> B2["FS-SL (MOMENTARY)"]
        B2 --> B3["FS-SL (LATCH)"]
        B4["MODE"] --> B5["FS-SL (MOMENTARY)"]
        B5 --> B6["FS-SL (LATCH)"]
        B7["MODE"] --> B8["FS-SL (MOMENTARY)"]
        B8 --> B9["FS-SL (LATCH)"]
        B10["POLARITY"] --> B11["FS-SL (MOMENTARY)"]
        B11 --> B12["FS-SL (LATCH)"]
    end
    subgraph_Component_B["Commutateurs MODE/POLARITY"]
        C1["POLARITY"] --> C2["FS-SL (MOMENTARY)"]
        C2 --> C3["FS-SL (LATCH)"]
        C4["MODE"] --> C5["FS-SL (MOMENTARY)"]
        C5 --> C6["FS-SL (LATCH)"]
        C7["MODE"] --> C8["FS-SL (MOMENTARY)"]
        C8 --> C9["FS-SL (LATCH)"]
        C10["POLARITY"] --> C11["FS-SL (MOMENTARY)"]
        C11 --> C12["FS-SL (LATCH)"]
    end
    BOSS["BOSS FS-6"]

BOSS FS-5U BOSS FS6u

Mise sous tension et hors tension

Une fois que tous les équipements sont correctement connectés (p. 4, p. 5), veillez à suivre la procédure ci-dessous pour les mettre sous tension. Si vous mettez un équipement sous tension dans l'ordre incorrect, vous risquez de provoquer un dysfonctionnement ou une défaillance de l'équipement.

1. Assurez-vous que tous les équipements sont éteints.
2. Réglez chacun des boutons [VOLUME] de l'AC-40 ainsi que le bouton [MASTER] sur la position 0.

INPUT VOLUME BAS MODULE TRELLA CHORUS REVEUR MASTER ACOUSTIC CHORUS AC-40 INPUT VOLUME BAS MODULE TRELLA CHORUS REVEUR MASTER PESHORN POWER

1. Mettez sous tension les équipements externes raccordés à l'entrée AUX IN.
2. Mettez l'AC-40 sous tension.

SUTAR CHANNEL VOLUME BASS MINGLE THICK CHORDS REVERO MASTER ACOUSTIC CHORUS AC-40 RICE/LINE CHANNEL VOLUME BASM MIDDLE THICK CHORDS REVERO ANTI-FEEDBACK POWER + - GND + - Power

* Cet appareil est équipé d'un circuit de protection. Il faut un bref intervalle (quelques secondes) après la mise sous tension de l'appareil pour que ce dernier fonctionne normalement.

1. Mettez sous tension tout équipement branché sur les sorties LINE OUT.
2. Lorsque vous souhaitez mettre l'installation hors tension, baissez au minimum le volume de l'AC-40 et de tous les appareils connectés, puis mettez-les hors tension dans l'ordre inverse à celui que vous avez suivi pour la mise sous tension.

* Avant de mettre l'appareil sous ou hors tension, veillez toujours à baisser le volume. Même si vous avez baissé le volume, il peut arriver que vous entendiez un son lors de la mise sous tension ou hors tension. Ce phénomène est toutefois normal et ne signale pas un dysfonctionnement.

Utilisation d'effets

Le chorus et la réverbération sont fournis à la fois pour le canal GUITAR et le canal MIC/LINE.

Vous pouvez ajuster la profondeur d'effet pour chaque canal individuellement.

Application d'un effet de chorus

1. Réglez le commutateur [CHORUS] de chaque canal sur la position « WIDE » ou « SPACE ».

CHORUS WIDE SPACE OFF

WIDE	Il s'agit d'un chorus stéréo qui traite les trois bandes de fréquences séparément.En appliquant le chorus approprié aux bandes de fréquences basses, moyennes et hautes, cet effet crée un chorus profond et ample qui convient bien au son d'une guitare acoustique.Les basses fréquences restent fermement positionnées au centre, et le son devient de plus en plus ample au fur et à mesure que vous allez du centre vers les hautes fréquences.
SPACE	Il s'agit d'un chorus qui mélange les sons dans l'air, une méthode possible uniquement avec un système stéréo. Sur l'AC-40, le son de l'effet est émis par le haut-parleur de droite (lorsque vous faites face à l'appareil) et le son direct est émis par le haut-parleur de gauche. L'effet de chorus est produit lorsque les sons des haut-parleurs de gauche et de droite sont mélangés dans l'air.Comparé à un effet de chorus électrique, cet effet offre une plus large diffusion sur la gauche et sur la droite, ainsi qu'une meilleure amplitude naturelle.
OFF Aucun	effet de chorus n'est appliqué.

* Si le commutateur [CHORUS] est en position « OFF », vous ne pouvez pas activer ou désactiver le chorus à l'aide du commutateur au pied.

Application d'un effet de réverbération

Il s'agit d'une réverbération stéréo qui a été mise au point spécifiquement pour les instruments acoustiques et qui produit un son ample et naturel.

1. Utilisez le bouton [REVERB] pour régler la profondeur.

REVERB 0 10

* Si le bouton [REVERB] est en position 0, vous ne pouvez pas activer ou désactiver la réverbération à l'aide du commutateur au pied.

Utilisation de la fonction anti-Larsen

Qu'est-ce que l'effet Larsen acoustique ?

Il s'agit d'une oscillation désagréable (bruit strident ou bourdonnement) qui se produit lorsque le son émis par un haut-parleur est réintroduit dans un micro ou un phonocapteur, amplifié et émis à nouveau à partir du haut-parleur.

Ce phénomène se produit généralement lorsque vous dirigez le micro vers un haut-parleur ou que vous augmentez fortement le volume.

Qu'est-ce que la fonction anti-Larsen ?

Cette fonction supprime l'effet Larsen acoustique qui peut se produire entre une guitare ou un micro et l'amplificateur, et ce, en atténuant le son dans la plage de fréquences à laquelle l'effet Larsen se produit.

L'utilisation de la fonction anti-Larsen supprime automatiquement l'effet Larsen.

1. Placez le commutateur [ANTI-FEEDBACK] sur la position « ON ».

ANTI- FEEDBACK ON OFF

Lorsque vous placez le commutateur sur « ON », le point d'effet Larsen (fréquence) est détecté automatiquement.

La fonction anti-Larsen est appliquée au micro ou à la guitare branchés sur les entrées GUITAR CHANNEL et MIC/LINE CHANNEL.

MÉMO

Pour empêcher tout effet Larsen au cours d'une séance, il est conseillé d'activer la fonction anti-Larsen avant de jouer.

REMARQUE

* Lors de la prochaine mise sous tension, le réglage concernant le point d'effet Larsen détecté automatiquement est réinitialisé.
* Si la fonction anti-Larsen ne suffit pas à supprimer l'effet Larsen, effectuez les opérations suivantes :

• Changez la direction de la guitare ou du micro
• Éloignez la guitare ou le micro des haut-parleurs
  • Diminuez le volume

Utilisation du pied pliant

Lorsque vous utilisez l'AC-40 plus bas, par exemple sur le sol, dépliez le pied pour mieux entendre le son des haut-parleurs.

* Respectez les points suivants lorsque vous utilisez le pied pliant.
- Vous devez placer l'AC-40 sur une surface horizontale.
- Ne posez pas d'objets sur l'AC-40, et ne vous asseyez pas ou ne vous appuyez pas sur l'AC-40.
- Ne prenez pas l'AC-40 par le pied pliant pour le soulever ou le transporter.
* Repliez le pied lorsque vous ne l'utilisez pas.
* Lorsque vous déployez ou repliez le pied pliant, faites attention à ne pas vous pincer les doigts entre la partie amovible et l'appareil. Les adultes doivent toujours assurer une surveillance et un accompagnement dans les endroits où de jeunes enfants sont présents.

Chanteur/guitariste

Vous pouvez chanter tout en jouant de la guitare.

• Branchez votre guitare sur le canal GUITAR CHANNEL.
• Branchez votre micro sur le canal MIC/LINE CHANNEL.

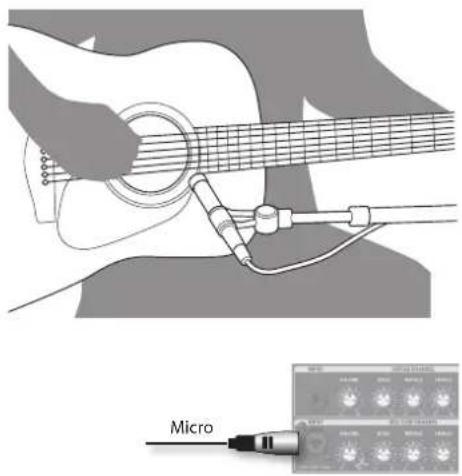

Réglage du micro de votre instrument

Vous pouvez utiliser un microphone pour entrer du son depuis un instrument qui n'est pas équipé d'un phonocapteur.

• Branchez votre micro sur le canal MIC/LINE CHANNEL.
• Dirigez le micro vers l'instrument.

Micro

* L'AC-40 n'est pas équipé pour fournir une alimentation fantôme. Vous ne pouvez donc pas utiliser des microphones à condensateur qui ont besoin d'une alimentation fantôme.

Duo de guitares

Deux guitaristes peuvent jouer comme suit.

• Branchez une guitare sur le canal GUITAR CHANNEL.
• Branchez l'autre guitare (avec préamplificateur intégré) sur le canal MIC/LINE CHANNEL.

Une guitare L'autre guitare

Mixage des sons provenant de deux types de capteurs

Si votre guitare possède deux types de capteurs, vous pouvez utiliser l'AC-40 pour mixer leurs sons.

• Connectez le phonocapteur fixé à l'ouverture de votre guitare à l'entrée GUITAR CHANNEL.
• Connectez le phonocapteur (avec préamplificateur interne) intégré à votre guitare à l'entrée MIC/LINE CHANNEL.

Phonocapteur intégré (avec préamplificateur) Phonocapteur fourni séparément Phonocapteur fourni séparément Phonocapteur intégré

Dysfonctionnements

Si le système ne fonctionne pas comme vous le souhaitez, commencez par vérifier les points suivants.

Problème Points à vérifier Action Page
Pas d'alimentation L'adaptateur secteur spécifié est-il correctement connecté ?		Vérifiez la connexion une nouvelle fois. N'utilisez jamais un adaptateur secteur autre que le modèle spécifié.	p. 5
Absence de son/volume insuffisant	Les connexions avec les autres appareils sont-elles correctes ? Vérifiez les connexions une nouvelle fois.
	Un casque est-il branché ?	Si un casque est branché, aucun son ne sortira par les haut-parleurs de l'appareil.
	Le bouton [MASTER] est-il correctement configuré ?	Réglez le volume de manière appropriée.	p. 4
	Le bouton [VOLUME] de chaque canal est-il correctement réglé ?
	Le bouton [LEVEL] AUX IN est-il réglé correctement ? p. 5
	Avez-vous connecté un microphone à condensateur nécessitant une alimentation fantôme ?	L'AC-40 n'est pas équipé pour fournir une alimentation fantôme. Vous ne pouvez donc pas utiliser des microphones à condensateur qui ont besoin d'une alimentation fantôme.	-
Son distordu	Le bouton [VOLUME] de chaque canal est-il réglé beaucoup trop haut ?	Tournez le bouton [VOLUME] de chaque canal vers la gauche pour régler correctement le volume.	p. 4
Le niveau de volume de l'appareil connecté aux entrées INPUT ou à l'entrée AUX IN est trop bas	Utilisez-vous un câble de connexion muni d'une résistance ?	Utilisez un câble de connexion sans résistance.	-
Effet de chorus ou de réverbération non appliqué	Le commutateur [CHORUS] est-il désactivé ?	Réglez le commutateur [CHORUS] de chaque canal sur la position « WIDE » ou « SPACE ».	p. 6
	Le bouton [REVERB] n'est pas réglé sur 0 ?	Tournez le bouton [REVERB] de chaque canal vers la droite pour régler le niveau de réverbération.
	Avez-vous utilisé un commutateur au pied pour désactiver l'effet de chorus ou de réverbération ?	Utilisez le commutateur au pied pour activer l'effet de chorus/réverbération.	p. 5
	Les effets de chorus et de réverbération ne peuvent pas être appliqués aux entrées AUX IN.		-

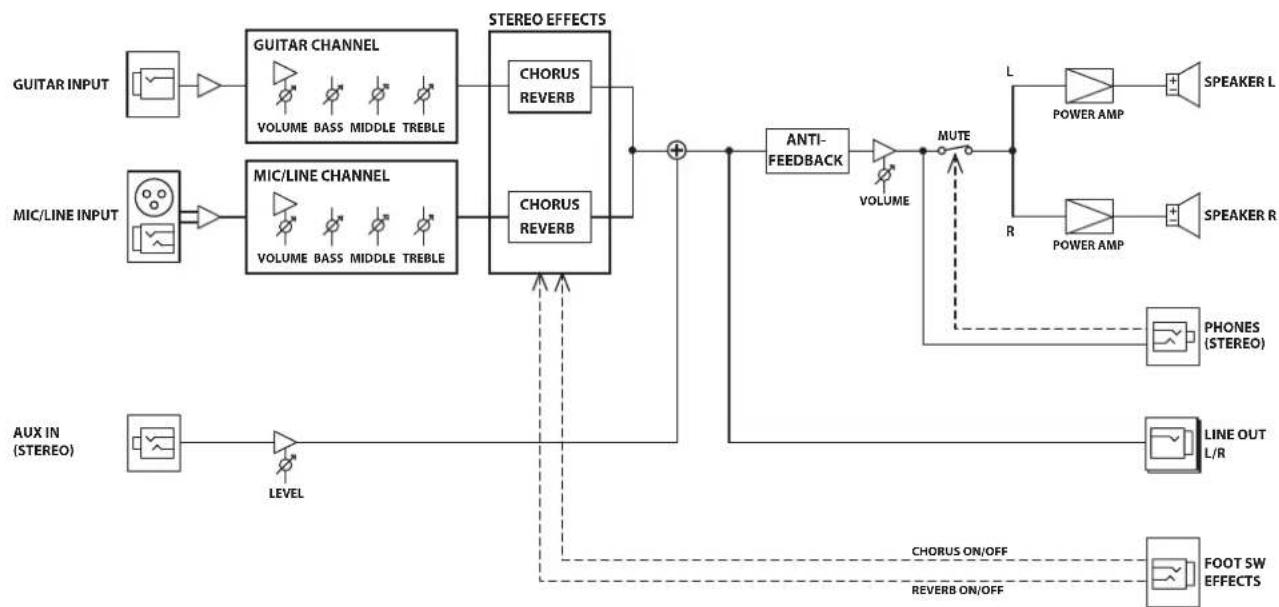

Schéma synoptique

Caractéristiques techniques

Roland AC-40 : AMPLIFICATEUR POUR GUITARE ACOUSTIQUE

Puissance de sortie nominale 35 W (17,5	W + 17,5 W)
Niveau d'entrée nominale (1 kHz)	GUITAR CHANNEL : -10 dBuMIC/LINE CHANNEL : -50 dBu/-20 dBuAUX IN : -10 dBu
Niveau de sortie nominale (1 kHz) LINE OUT : -10 dBu
Haut-parleurs 16 cm (6,5 pouces) x 2
Commandes	GUITAR CHANNEL : Bouton VOLUME, bouton BASS, bouton MIDDLE, bouton TREBLE, commutateur CHORUS(OFF, SPACE, WIDE), bouton REVERB
	MIC/LINE CHANNEL : Bouton VOLUME, bouton BASS, bouton MIDDLE, bouton TREBLE, commutateur CHORUS(OFF, SPACE, WIDE), bouton REVERB
	ANTI-FEEDBACK : Commutateur ON/OFF
	AUX IN : Bouton LEVEL
	Autres : Bouton MASTER, commutateur POWER
Témoin POWER
Connecteurs	Entrée GUITAR CHANNEL INPUT : Jack 6,35 mm
	Entrée MIC/LINE CHANNEL INPUT : XLR, prise TRS 6,35 mm
	Prise AUX IN : Mini-jack stéréo
	Sorties LINE OUT (L/MONO, R) : Jack 6,35 mm
	Prise PHONES : Mini-jack stéréo
	Prise FOOT SW : Prise TRS 6,35 mm
	Entrée DC IN
Alimentation Adaptateur secteur
Consommation	480 mA
Dimensions	362 (L) x 241 (P) x 265 (H) mm
Poids	5.3 kg
Accessoires	Mode d'emploi, adaptateur secteur, cordon d'alimentation
Options (vendues séparément)	Commutateur au pied : BOSS FS-5U, FS-6

* 0 dBu=0,775 Vrms
* En vue d'améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent être modifiés sans avis préalable.

25 Rue Jules Hermann,

Chaudron - BP79 97 491

Ste Clotilde Cedex

REUNION ISLAND

TEL:[phone]

SOUTH AFRICA

Paul Bothner(PTY)Ltd.

Ce symbole indique que dans les pays de l'Union européenne, ce produit doit être collecté séparément des ordures ménagères selon les directives en vigueur dans chacun de ces pays. Les produits portant ce symbole ne doivent pas être mis au rebut avec les ordures ménagères.

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

-For C.A. US (Proposition 65)

WARNING
