PDB6132E - Cappa da cucina PROGRESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Progress
Modello	PDB6132E
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza illuminazione	3 W (lampadina E14)
Numero di velocità di aspirazione	3 (minima, media, massima)
Tipo di evacuazione	Aspirante (esterna) o filtrante (ricircolo)
Filtro antigrasso	Metallico, lavabile mensilmente (lavastoviglie possibile)
Filtro a carbone attivo	Tipo 20 LONG LIFE (lavabile) o Tipo 15 (non lavabile, cambiare max 4 mesi)
Distanza minima di sicurezza	50 cm (cucina elettrica) / 65 cm (gas o mista)
Uso	Solo domestico
Installazione	A parete, evacuazione esterna o ricircolo
Pulizia	Interno ed esterno almeno una volta al mese
Istruzioni di sicurezza	Scollegare prima della manutenzione; non utilizzare senza griglia
Sostituzione lampada	Lampadina 3 W, attacco E14, 220-240 V

Domande frequenti - PDB6132E PROGRESS

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per un fornello elettrico e di 65 cm per un fornello a gas o misto. Rispettare sempre questa distanza per evitare rischi di incendio.

Come pulire i filtri della cappa?

Il filtro antigrasso metallico si pulisce una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura. Il filtro a carbone attivo Tipo 20 si lava ogni due mesi con acqua calda o in lavastoviglie a 65°C, poi si asciuga il cuscinetto in forno per 10 min a 100°C. Il cuscinetto deve essere sostituito ogni 3 anni.

Posso usare la cappa senza il filtro antigrasso?

No, non utilizzare mai la cappa senza la griglia e il filtro antigrasso montati correttamente. Ciò potrebbe danneggiare il motore e rappresentare un rischio di incendio.

Quale tipo di lampadina usare per la sostituzione?

Utilizzare una lampadina da 3 W, attacco E14, tensione 220-240 V. Scollegare la cappa e attendere che la lampadina si raffreddi prima di sostituirla.

La cappa può funzionare in modalità ricircolo?

Sì, questa cappa può essere utilizzata in versione aspirante (evacuazione esterna) o filtrante (ricircolo interno) con un filtro a carbone attivo. Assicurarsi di utilizzare il filtro corretto in base alla propria installazione.

Con quale frequenza devo sostituire il filtro a carbone?

Per il filtro a carbone Tipo 15 non lavabile, sostituirlo al massimo ogni 4 mesi. Per il Tipo 20 LONG LIFE lavabile, il cuscinetto deve essere sostituito ogni 3 anni.

Cosa fare se i tasti di comando non rispondono più?

Controllare prima l'alimentazione elettrica e l'interruttore. Se il problema persiste, contattare il servizio di assistenza tecnica. Non smontare la cappa da soli.

Posso fiammeggiare alimenti sotto la cappa?

No, è severamente vietato fiammeggiare alimenti sotto la cappa. Le fiamme libere possono danneggiare i filtri e provocare un incendio.

Come collegare la cappa elettricamente?

La cappa deve essere collegata a una presa a muro accessibile dopo l'installazione, o collegata direttamente al circuito con un interruttore normalizzato. La tensione deve corrispondere a quella indicata sulla targa segnaletica (220-240 V).

Cosa fare se la cappa fa rumore in modo anomalo?

Un rumore anomalo può essere dovuto a un filtro mal installato, un'ostruzione nel condotto o un problema al motore. Verificare i filtri e il condotto, altrimenti contattare un professionista.

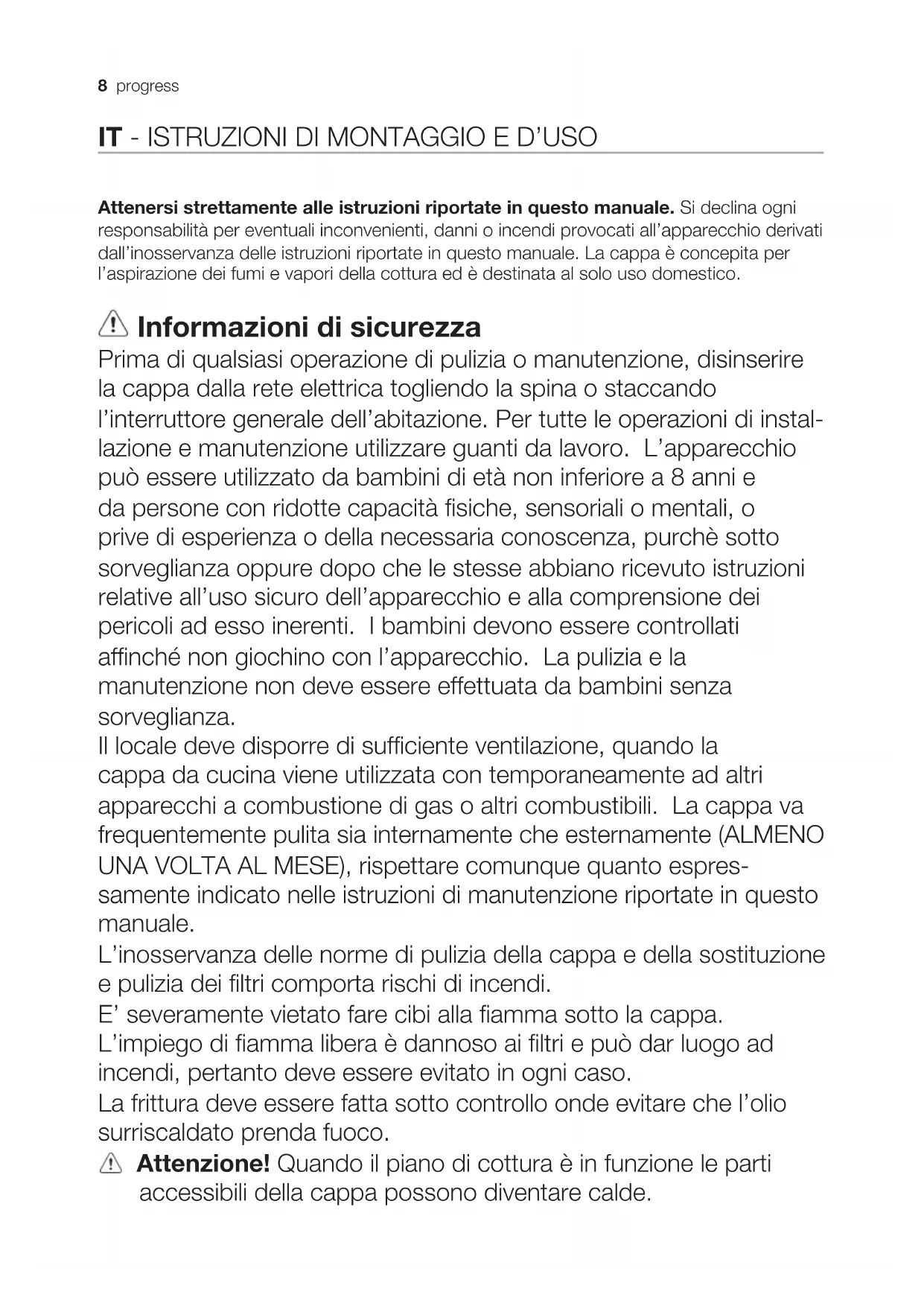

MANUALE UTENTE PDB6132E PROGRESS

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! Informazioni di sicurezza

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installazione e manutenzione utilizzato guanti da lavoro. L'apparecchio cui è essere usizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini sulla sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata con temporaneamente ad altri apparetcchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattà sotto controllo upone evitare che l'olio surriscaldato prenda fuoco.

Attenzione! Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Istruzioni di sicurezza

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare

l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.Mai utilizzato la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espresmenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

Attenzione! La mancata installmente di viti e disponivi di fissaggio in conformità di queste istruzioni cui可供are rischi di natura elettrica.

Considerazioni ambientali

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Uso

La cappa è realizzata per essere utilizzata in versione aspirante ad evecuazione esterna

o filtrante a riciclo interno

Installazione

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo l'infallazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

La cappa è provvista di un cavo alimentazione speciale; in caso di danneggiamento del cavo, richiederlo al servizio assistenza tecnica.

La distanza minima fra la superficie di
supporto dei recipienti sul dispositivo di
cottura e la parte più bassa della cappa da
cucina delve essere non inferiore a 50cm in
caso di cucine elettriche e di 65cm in caso
di cucine a gas o miste.
Se le istruzioni di installmente del
dispositivo di cottura a gas specificano una
distanza maggiore, bisogna tenerneconto.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

1. ON/OFF luci
2. OFF motori
3. • 1. • 1. Potenza aspirazione minima (3.), media (4.), massima (5.).

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 1-17

Deve essere pulito una volta al mese (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature edaciclo breve.

Con il lavaggio in lavastoviglia il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi

(Solo per Versione Filtrante)

Fig. 16

Type 20 LONG LIFE - Filtrto ai carboni attivi lavabile

Ilhetto al carbone più essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completoenza stoviglie all'interno).

Togliere l'acqua in effcco sono alla rovinare il filtro, dopodiché togliere il materassinoippo all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Type 15 - Filtro ai carboni attivi NON lavabile

La saturazione del filtro carbone si verifica\ dopo un uso più o meno prolongato a\ seconda del tipo di cucina e della regolarità\ della pulizia del filtrro grassi. In agli caso\ è necessario sostituire la cartuccia al\ massimo agli quattro mesi.

NON cui oessere lavato o rigenerato

Sostituzione Lampade

Disinserire I'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella ):

Lampada	Potenza (W)		Attacco
	3		E14
Tensione (V) Dimensione (mm)
220-240		35x102 (Diametro x Lunghezza)
Codice ILCOS D (in accordo a IEC 61231)
DRBB/C-3-220-240-E14-35/102
