MANUALE UTENTE TL100 TOSHIBA

• Per ridurre al minimo l’elettricità statica, toccare una superficie metallica prima di prendere in mano l’unità SSD.

• Tenere il drive lontano dalla luce solare diretta, dall’umidità e dalle temperature estreme.

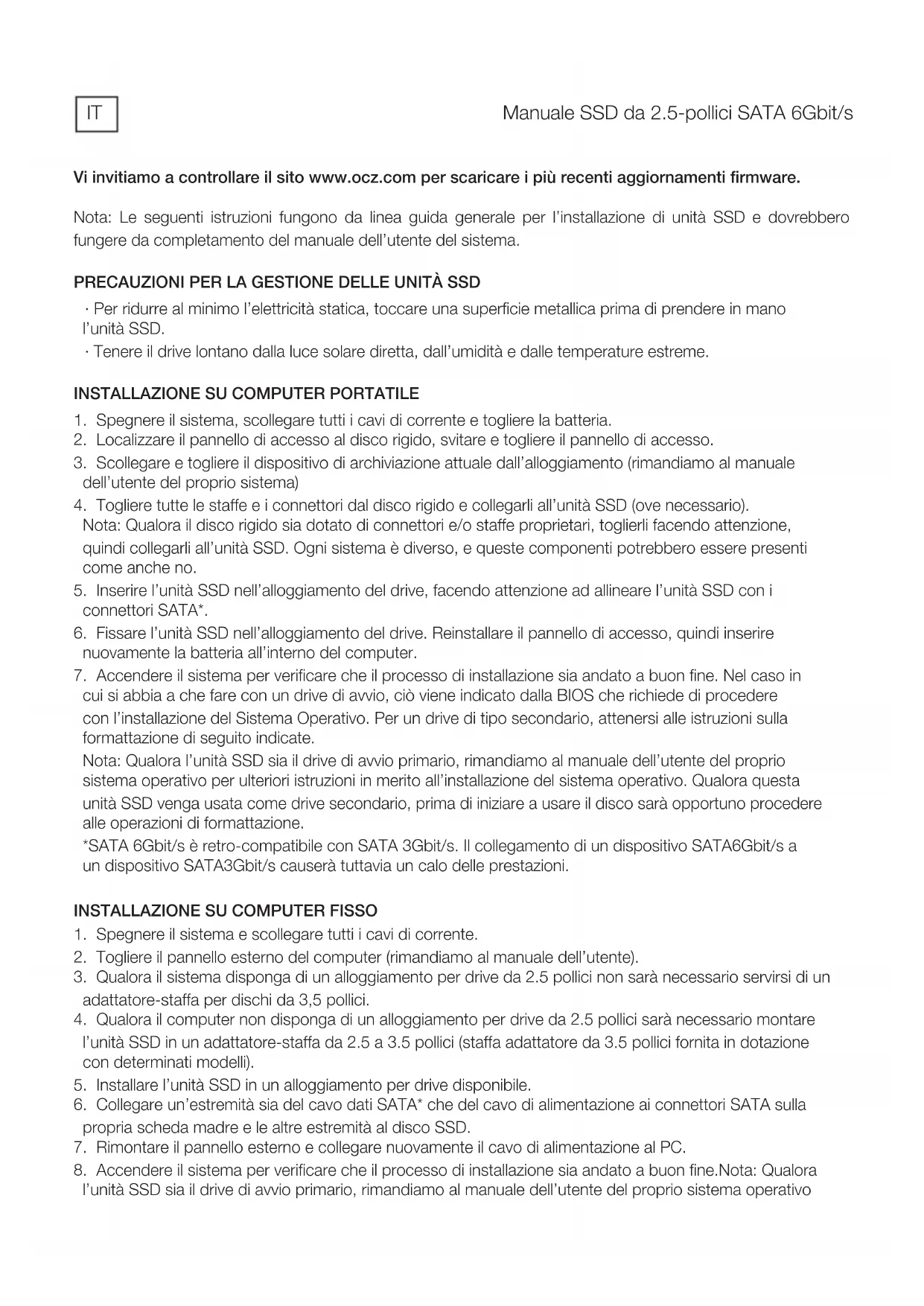

INSTALLAZIONE SU COMPUTER PORTATILE

1. Spegnere il sistema, scollegare tutti i cavi di corrente e togliere la batteria.

2. Localizzare il pannello di accesso al disco rigido, svitare e togliere il pannello di accesso.

3. Scollegare e togliere il dispositivo di archiviazione attuale dall’alloggiamento (rimandiamo al manuale

dell’utente del proprio sistema)

4. Togliere tutte le staffe e i connettori dal disco rigido e collegarli all’unità SSD (ove necessario).

Nota: Qualora il disco rigido sia dotato di connettori e/o staffe proprietari, toglierli facendo attenzione, quindi collegarli all’unità SSD. Ogni sistema è diverso, e queste componenti potrebbero essere presenti come anche no.

5. Inserire l’unità SSD nell’alloggiamento del drive, facendo attenzione ad allineare l’unità SSD con i

6. Fissare l’unità SSD nell’alloggiamento del drive. Reinstallare il pannello di accesso, quindi inserire

nuovamente la batteria all’interno del computer.

7. Accendere il sistema per verificare che il processo di installazione sia andato a buon fine. Nel caso in

cui si abbia a che fare con un drive di avvio, ciò viene indicato dalla BIOS che richiede di procedere con l’installazione del Sistema Operativo. Per un drive di tipo secondario, attenersi alle istruzioni sulla formattazione di seguito indicate. Nota: Qualora l’unità SSD sia il drive di avvio primario, rimandiamo al manuale dell’utente del proprio sistema operativo per ulteriori istruzioni in merito all’installazione del sistema operativo. Qualora questa unità SSD venga usata come drive secondario, prima di iniziare a usare il disco sarà opportuno procedere alle operazioni di formattazione. *SATA 6Gbit/s è retro-compatibile con SATA 3Gbit/s. Il collegamento di un dispositivo SATA6Gbit/s a un dispositivo SATA3Gbit/s causerà tuttavia un calo delle prestazioni.

INSTALLAZIONE SU COMPUTER FISSO

1. Spegnere il sistema e scollegare tutti i cavi di corrente.

2. Togliere il pannello esterno del computer (rimandiamo al manuale dell’utente).

3. Qualora il sistema disponga di un alloggiamento per drive da 2.5 pollici non sarà necessario servirsi di un

adattatore-staffa per dischi da 3,5 pollici.

4. Qualora il computer non disponga di un alloggiamento per drive da 2.5 pollici sarà necessario montare

l’unità SSD in un adattatore-staffa da 2.5 a 3.5 pollici (staffa adattatore da 3.5 pollici fornita in dotazione con determinati modelli).

5. Installare l’unità SSD in un alloggiamento per drive disponibile.

6. Collegare un’estremità sia del cavo dati SATA* che del cavo di alimentazione ai connettori SATA sulla

propria scheda madre e le altre estremità al disco SSD.

7. Rimontare il pannello esterno e collegare nuovamente il cavo di alimentazione al PC.

8. Accendere il sistema per verificare che il processo di installazione sia andato a buon fine.Nota: Qualora

l’unità SSD sia il drive di avvio primario, rimandiamo al manuale dell’utente del proprio sistema operativo Manuale SSD da 2.5-pollici SATA 6Gbit/s ITper ulteriori istruzioni in merito all’installazione del sistema operativo. Qualora questa unità SSD venga usata come drive secondario, prima di iniziare a usare il disco sarà opportuno procedere alle operazioni di formattazione. *SATA 6Gbit/s è retro-compatibile con SATA 3Gbit/s. Il collegamento di un dispositivo SATA6Gbit/s a un dispositivo SATA3Gbit/s causerà tuttavia un calo delle prestazioni.

La riformattazione del Prodotto potrebbe causare la perdita o il deterioramento di tutti i dati contenuti all’interno del Prodotto. Si prega di verificare che il Prodotto non contenga dati o file necessari prima di procedere alla riformattazione dello stesso. 1a. Per Windows

• Digitare il tasto di scelta rapida “Tasto Windows + X”.

• Selezionare “Disk Management” (Gestione disco). 1b. Per Windows

• Fare clic sul pulsante Start di Windows, fare clic col tasto destro su “Computer” (Computer) quindi selezionare “Manage” (Gestisci). Viene visualizzata la finestra “Gestione computer” (Computer Management).

• Dal menu di sinistra, sotto a “Storage” (Memoria), selezionare “Disk Management” (Gestione disco). Nota: Qualora compaia una finestra che chiede di procedere con l’inizializzazione del disco, fare clic su “OK”.

2. Fare clic col tasto destro sul disco “unallocated” (non allocato), quindi selezionare l’opzione “New Simple

Volume” (Nuovo volume semplice) e seguire le istruzioni a video. Nota: Non è necessario apportare modifiche alle impostazioni predefinite di Volume Semplice.

3. Quando viene richiesto, fare clic su “Finish” (Fine).

4. Ora l’unità SSD è formattata ed è possibile procedere con l’installazione del sistema operativo.

DOMANDE PIÙ FREQUENTI

D: Il comando TRIM è supportato sulla mia unità SSD della Serie OCZ? R: Sì, il disco SSD della Serie OCZ dispone del comando TRIM, ma anche il sistema operativo deve supportare in modalità nativa il comando TRIM affinché questa funzionalità operi in modo corretto. D: Perché il mio drive sembra lento? R: Nonostante l’unità SSD sia compatibile con le generazioni precedenti di interfaccia SATA, dovrà essere connessa a un collegamento SATA 6Gbit/s per garantire prestazioni ottimali. D: Dove posso trovare SSD UTILITY per aggiornare il firmware, eseguire l’eliminazione dei dati in modo sicuro e controllare le informazioni sul drive? R: Puoi scaricare SSD UTILITY per il tuo dispositivo dal sito http://www.ocz.com/consumer/download D: Quali sono i sistemi operativi compatibili? R: Windows

= 1,000,000,000,000 byte usando potenze di 10. Il sistema operativo di un computer, tuttavia, indica la capacità di archiviazione servendosi di potenze di 2 per la definizione di 1GB= 2

= 1,099,511,627,776 byte, e mostra quindi una capacità di archiviazione inferiore. La capacità di archiviazione disponibile (compresi gli esempi di vari file media) varia a seconda delle dimensioni dei file, della formattazione, delle impostazioni, del software e del sistema operativo e di altri fattori. CONFORMITÀ CE Questo prodotto dispone della marcatura CE in linea con i requisiti delle direttive UE applicabili. La responsabile della marcatura CE è Toshiba Electronics Europe GmbH, Hansaallee 181, 40549 Düsseldorf, Germania.

ISTRUZIONI DI SICUREZZA

Rimandiamo al “Manuale d’istruzioni per sicurezza e comfort”: http://ocz.com/consumer/support Qualora il prodotto non funzioni conformemente alle aspettative o qualora si nutrano dubbi in merito alla sicurezza elettrica dello stesso, invitiamo a contattare immediatamente l’assistenza tecnica OCZ oppure un rivenditore autorizzato! Le seguenti informazioni sono valide unicamente per gli stati membri dell’UE: SMALTIMENTO DEI PRODOTTI: L’uso del simbolo indica che questo prodotto non può essere trattato come un normale rifiuto domestico. Garantendo il corretto smaltimento di questo prodotto, contribuirete a evitare potenziali conseguenze negative per l’ambiente e per la salute umana, conseguenze che si potrebbero verificare con una gestione scorretta del prodotto al termine del ciclo di vita. Per informazioni più approfondite in merito al riciclaggio di questo prodotto vi invitiamo a contattare l’ufficio comunale di zona, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il dispositivo. SUPPORTO TECNICO Serve aiuto? Contatta la pagina di assistenza tecnica OCZ: http://support.ocz.com Per richieste di risarcimento in garanzia ti invitiamo a consultare il sito: http://ocz.com/support/warrantyCertifique-se de que consulta o site www.ocz.com para obter as últimas atualizações de firmware. Nota: As instruções que se seguem são uma diretriz geral para a instalação da SSD e devem funcionar como um complemento ao seu manual de proprietário do sistema.
