GW90836A - Interruttore Gewiss - Manuale utente e istruzioni gratuiti

Caratteristiche tecniche	Interruttore Gewiss GW90836A, 16A, 250V, con protezione IP20
Utilizzo	Destinato al comando di circuiti elettrici in impianti domestici e industriali
Manutenzione e riparazione	Controllare regolarmente lo stato delle connessioni elettriche e pulire i contatti se necessario
Sicurezza	Rispettare le norme elettriche vigenti durante l\'installazione e l\'uso
Informazioni generali	Prodotto conforme alle norme CE, garanzia di 2 anni

Domande frequenti - GW90836A Gewiss

Come si installa l\'interruttore Gewiss GW90836A?

Per installare l\'interruttore Gewiss GW90836A, iniziare tagliando l\'alimentazione elettrica. Fissare la scatola al muro con viti appropriate, quindi collegare i fili secondo lo schema fornito nel manuale d\'uso. Infine, ripristinare l\'alimentazione e testare il funzionamento.

Cosa fare se l\'interruttore non funziona?

Verificare innanzitutto che l\'alimentazione elettrica sia attiva. Assicurarsi inoltre che le connessioni siano corrette e ben strette. Se il problema persiste, è possibile che l\'interruttore sia difettoso e necessiti di una sostituzione.

L\'interruttore Gewiss GW90836A è compatibile con lampade LED?

Sì, l\'interruttore Gewiss GW90836A è compatibile con lampade LED, a condizione che siano di buona qualità e adatte all\'uso con dimmer se si utilizza questa funzione.

Come pulire l\'interruttore senza danneggiarlo?

Per pulire l\'interruttore, utilizzare un panno morbido e asciutto. Evitare prodotti chimici aggressivi o liquidi che potrebbero danneggiare la plastica. Non smontare mai l\'interruttore per pulirlo.

L\'interruttore è impermeabile?

Il Gewiss GW90836A non è progettato per essere impermeabile. Si consiglia di utilizzarlo in ambienti asciutti ed evitare zone esposte all\'umidità.

Come si resetta l\'interruttore?

Per resettare l\'interruttore, basta interrompere l\'alimentazione per circa 10 secondi e poi ripristinarla. Questo dovrebbe riportare le impostazioni ai valori di fabbrica.

Quali materiali sono utilizzati per la fabbricazione dell\'interruttore?

L\'interruttore Gewiss GW90836A è realizzato in plastica di alta qualità, resistente agli urti e alle temperature, garantendo una lunga durata.

MANUALE UTENTE GW90836A Gewiss

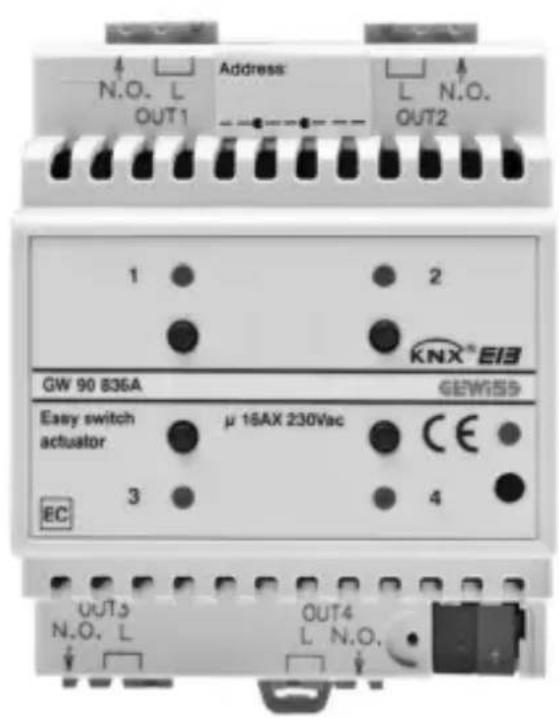

Attuatore 4 canali 16 AX Easy - da guida DIN

Easy 4-channel 16 AX actuator - DIN rail mounting Actionneur 4 canaux 16 AX Easy - sur rail DIN Accionador de 4 canales 16 AX Easy - para carril DIN 4-Kanal-Schaltgeber 16 AX Easy - für DIN-Schiene

N.O. L OUT1 Address: L N.O. OUT2 1 2 KNX™ E13 GW 90 B36A GEW159 Easy switch actuator μ 16AX 230Vac 3 4 EC OUT3 N.O. L OUT4 L N.O.

GW 90 836A

A

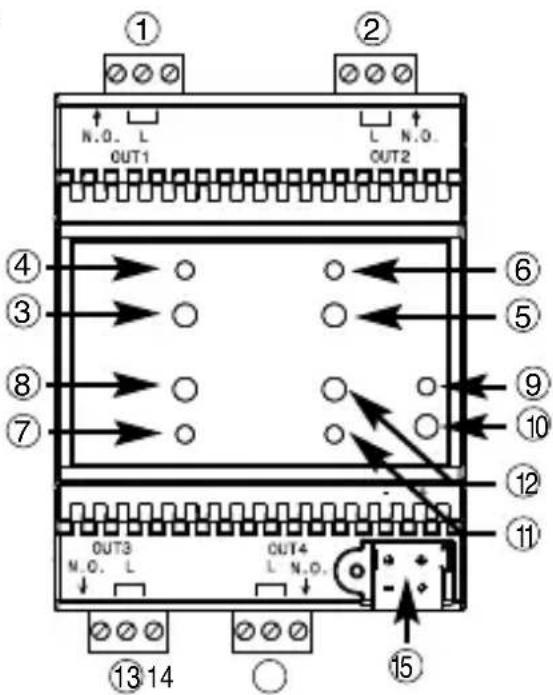

① ② N.O. L OUT1 L N.O. OUT2 ④ ③ ⑧ ⑦ ⑥ ⑤ ⑨ ⑩ ⑫ ⑫ ⑬ ⑪ ⑭ ⑬ OUT3 N.O. L OUT4 L N.O. ⑬ ⑭ ⑮ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲

B

pag. AVVERTENZE GENERALI.... 4

DESCRIZIONE GENERALE 5

INSTALLAZIONE....7

PROGRAMMAZIONE CON CONFIGURATORE EASY 9

IN SERVIZIO 12

DATI TECNICI 14

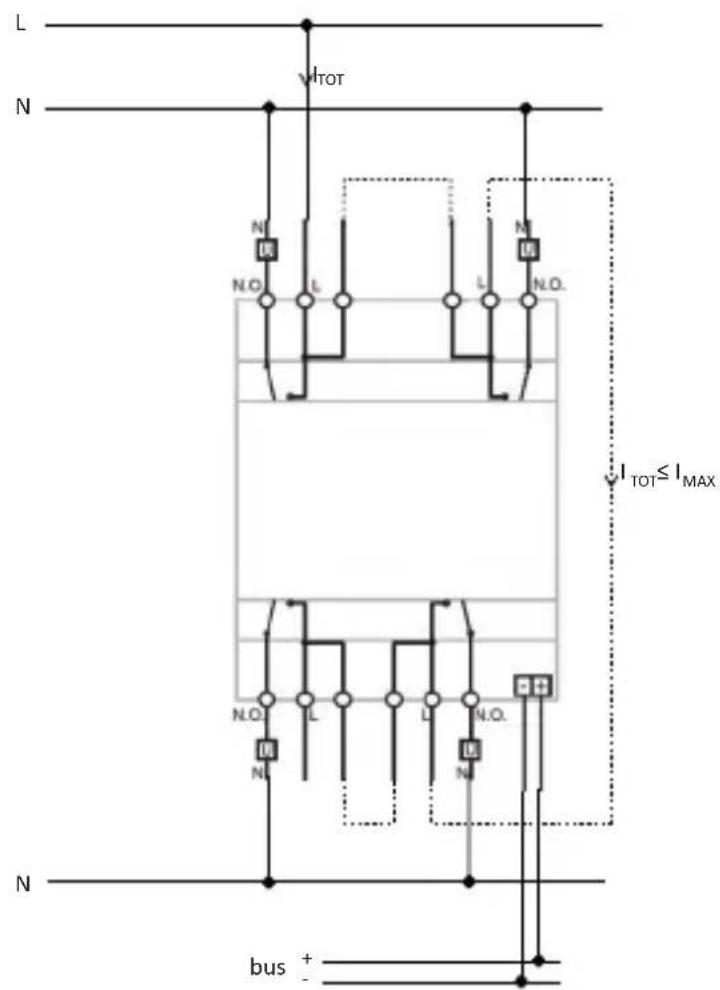

Se si utilizzano i doppi morsetti per effettuare l'entra ed esci della fase (L), verificare che la corrente totale circolante (I TOT ) non superi la corrente max (I MAX ) indicata nella sezione "Dati tecnici" del foglio istruzioni.

Attenzione! La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle. I prodotti Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss SpA si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

Contenuto della confezione

n. 1 Attuatore 4 canali 16 AX Easy - da guida DIN
n. 1 Morsetto bus
n. 4 Morsetti a vite
n. 1 Coperchietto con vite
n. 1 Manuale di installazione e uso

In breve

L'Attuatore 4 canali 16 AX Easy – da guida DIN permette di attivare/disattivare indipendentemente fino a 4 diversi carichi elettrici attraverso 4 relè da 16 AX provvisti di 1 contatto di uscita NA ciascuno. Il comando di commutazione del relè può giungere da dispositivi di comando o sensori del sistema di Home Automation, tramite il bus KNX, oppure essere generato localmente mediante i pulsanti frontali.

L'attuatore è alimentato dalla linea bus ed è dotato di 4 LED frontali verdi per la segnalazione di stato delle uscite. Il dispositivo invia sul bus informazioni sullo stato del relè (ON=contatto chiuso, OFF= contatto aperto) all'accensione, alla ricezione di un comando ed in caso di comando da pulsante locale.

Ogni canale di uscita dell'attuatore può essere configurato in modo indipendente e permette il comando ON/OFF dei carichi comandati, l'esecuzione di comandi temporizzati, la gestione di scenari e l'esecuzione di comandi prioritari per la forzatura dello stato dell'uscita. Le modalità di funzionamento sono fruibili contemporaneamente.

Ciò significa, ad esempio, che il dispositivo può accendere e spegnere una luce, oppure accenderla e spegnerla automaticamente dopo che è trascorso un certo tempo prefissato, semplicemente in funzione del comando ricevuto.

Il modulo viene montato su guida DIN, all'interno di quadri elettrici o scatole di derivazione.

Funzioni

Ogni canale dell'attuatore può essere configurato con l'Easy controller per svolgere le seguenti funzioni:

ATTIVAZIONE E DISATTIVAZIONE CARICHI

Il canale dell'attuatore attiva o disattiva il carico elettrico in seguito alla ricezione di comandi ON/OFF inviati, ad esempio, da un'interfaccia contatti o da una pulsantiera configurate in Commutazione ciclica ON/OFF o in Gestione fronti.

Il LED verde si illumina per indicare che il contatto del relè è chiuso.

ESECUZIONE COMANDI TEMPORIZZATI

L'attuatore attiva il carico elettrico collegato per il tempo determinato dal valore del parametro Tempo attivazione e lo disattiva al suo scadere. Questa è l'impostazione, ad esempio, per la luce scale. Se durante il periodo di attivazione l'attuatore riceve un nuovo comando ON con temporizzazione, il conteggio del tempo riparte dall'inizio.

DESCRIZIONE GENERALE

Alla ricezione di un comando OFF o all'attivazione di uno scenario comprendente il comando di OFF dell'attuatore il relé viene disattivato e il conteggio annullato.

Con il parametro Tempo di preavviso si può abilitare il preavviso allo spegnimento: in questo caso il relè si aprirà brevemente (la luce si spegne momentaneamente) quando al termine della temporizzazione mancherà il tempo definito dal parametro. Sarà così possibile, se necessario, inviare un nuovo comando ON con temporizzazione prima che la luce si spenga. Il LED verde si illumina quando il contatto del relè è chiuso.

ESECUZIONE COMANDI PRIORITARI

L'attuatore commuta il relè nello stato (ON o OFF) trasmesso dal dispositivo (interfaccia contatti) che invia il comando prioritario.

Finché non riceve un comando di revoca della forzatura, l'attuatore ignora tutti gli altri comandi ricevuti inclusi quelli dei pulsanti frontali.

Se non vengono ricevuti altri comandi, al termine della forzatura l'attuatore torna nello stato precedente l'attivazione della stessa. In caso contrario lo stato assunto è quello corrispondente all'ultimo comando ricevuto.

Il LED verde si illumina quando il contatto del relè è chiuso.

GESTIONE SCENARI

Ciascun canale dell'attuatore è in grado di memorizzare ed eseguire fino ad 8 scenari, ad ognuno dei quali è associato lo stato ON o OFF del relè. Non è possibile associare ad uno scenario un'attivazione temporizzata.

Per associare uno stato dell'attuatore ad uno scenario è necessario comandare l'uscita nello stato desiderato (ON/OFF) prima procedere alla memorizzazione.

Il LED verde si illumina quando il contatto del relè è chiuso.

INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX.

Avvertenze per l'installazione KNX

1. La lunghezza della linea bus tra l'attuatore e l'alimentatore non deve superare i 350 metri.
2. La lunghezza della linea bus tra l'attuatore e il più lontano dispositivo KNX non deve superare i 700 metri.
3. Per evitare segnali e sovratensioni non voluti, non dar vita a circuiti ad anello.
4. Mantenere una distanza di almeno 4 mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica (figura C).
5. Non danneggiare il conduttore di continuità elettrica della schermatura (figura D).

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi sotto tensione o il conduttore di terra!

Montaggio su guida DIN

Montare l'attuatore 4 canali su guida DIN da 35 mm nel seguente modo (figura E):

1. Inserire l'aggancio superiore del dispositivo nella guida DIN.
2. Ruotare il dispositivo e bloccarlo sulla guida DIN agendo sulla linguetta di fissaggio.

Connessioni elettriche

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

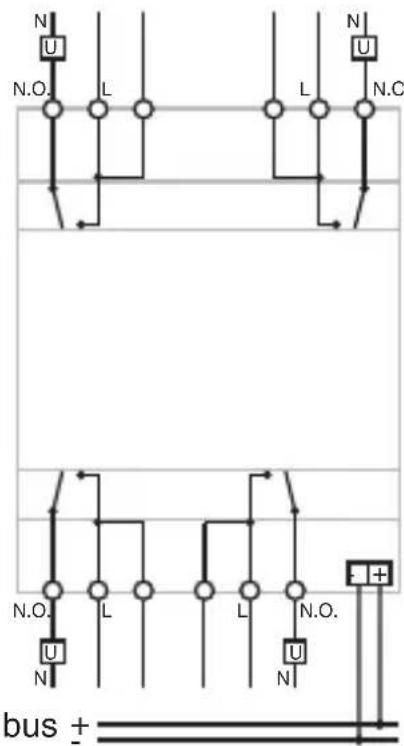

La figura B mostra lo schema delle connessioni elettriche.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nello stesso morsetto) (figura F).
2. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono necessari (figura D).
3. Inserire il morsetto bus negli appositi piedini del dispositivo. Il corretto senso di inserzione è determinato dalle guide di fissaggio. Isolare il morsetto bus usando l'apposito coperchietto, che deve essere fissato al dispositivo con la sua vite. Il coper chietto garantisce la separazione minima di 4 mm tra i cavi di potenza e i cavi bus (figura G).
4. Collegare i carichi agli appositi morsetti a vite in dotazione, controllando di non superare i limiti di corrente specificati nei Dati tecnici. Inserire i morsetti nei connettori di uscita dell'attuatore, prestando attenzione al loro corretto inserimento (figura H).

Inizializzazione con Easy Controller

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

• Acquisizione automatica:

- selezionare il comando “Cerca/Configura” o “Scansione” del menù “Impianto”

- Acquisizione manuale:

• selezionare il menù “Aggiungi dispositivo” del menù “Impianto”;
• premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A). Il dispositivo acquisito viene elencato con un numero assegnato, codice prodotto ed elenco dei canali nella vista “Dispositivi”.

Inizializzazione con unità base Easy (GW 90 831)

1. Alimentare il dispositivo attraverso il bus.
2. Far acquisire il dispositivo dal sistema con una delle seguenti procedure:

- Acquisizione automatica (il dispositivo ha ancora le impostazioni di fabbrica):

- scegliere nell'unità base Easy il menu “Applicazione → Nuova funzione” o “Applicazione →Edita funzione”: il dispositivo viene riconosciuto automaticamente.

- Acquisizione manuale (le impostazioni di fabbrica sono state modificate):

• scegliere nell'unità base Easy il menu "Applicazione →Cerca dispositivo";
• premere brevemente (< 2 secondi) il tasto di programmazione. Il LED di programmazione si illuminerà durante il processo di acquisizione (figura A).

Il dispositivo acquisito dall'unità base Easy viene elencato, con il numero assegnato, nei canali dei menu “Applicazione → Nuova funzione” o “Applicazione → Edita funzione”.

Programmare l'attuatore tramite Easy controller (GW 90 837 / GW 90 838 / GW 90 840) o con unità base Easy (GW 90 831).

Ogni uscita da programmare può essere selezionata, a scelta:

• premendo il pulsante locale di comando: il canale corrispondente verrà evidenziato nell'elenco dei canali;
• direttamente dall'elenco dei canali.

Dopo la selezione dei dispositivi è possibile creare le funzioni.

Nomi delle funzioni
pulsante on/off ciclico attivazione o disattivazione del carico
fronti attivazione o disattivazione del carico
modo temporizzato attivazione del carico con temporizzazione
comando prioritario attuazione di comandi prioritari
scenario attuazione degli scenari
tempo di attivazione
tempo di preavviso

Per ulteriori informazioni sulle procedure di programmazione fare riferimento alla documentazione dell'unità base Easy o dell'Easy Controller.

Parametri di configurazione (Easy)

Dopo la creazione della funzione desiderata è possibile configuare i parametri di funzionamento dell'attuatore.

I parametri disponibili, in relazione alla funzione realizzata, sono elencati nelle tabelle sotto riportate.

Il valore sottolineato indica il valore di default.

Funzione: modo temporizzato

Parametro: tempo di attivazione

non attivo nessuna temporizzazione

1 secondo relè attivato per 1 secondo

2 secondi relè attivato per 2 secondi

3 secondi relè attivato per 3 secondi

5 secondi relè attivato per 5 secondi

10 secondi relè attivato per 10 secondi

15 secondi relè attivato per 15 secondi

20 secondi relè attivato per 20 secondi

30 secondi relè attivato per 30 secondi

45 secondi relè attivato per 45 secondi

1 minuto relè attivato per 1 minuto

1 minuti 15 sec. relè attivato per 1 minuti e 15 secondi

1 minuti 30 sec. relè attivato per 1 minuti e 30 secondi

2 minuti relè attivato per 2 minuti

2 minuti 30 sec. relè attivato per 2 minuti e 30 secondi

3 minuti relè attivato per 3 minuti

5 minuti relè attivato per 5 minuti

15 minuti relè attivato per 15 minuti

20 minuti relè attivato per 20 minuti

30 minuti relè attivato per 30 minuti

1 ora relè attivato per 1 ora

2 ore relè attivato per 2 ore

3 ore relè attivato per 3 ore

5 ore relè attivato per 5 ore

12 ore relè attivato per 12 ore

24 ore relè attivato per 24 ore

PROGRAMMAZIONE CON CONFIGURATORE EASY

Funzione: modo temporizzato

Parametro: tempo di preavviso

nessun preavviso nessun preavviso

15 secondi preavviso 15 secondi prima della disattivazione del relè

30 secondi preavviso 30 secondi prima della disattivazione del relè

1 minuto preavviso 1 minuto prima della disattivazione del relè

Uso del pulsante di comando locale

I pulsanti di comando locale (figura A) consentono di effettuare la commutazione ciclica ON/OFF, invertendo lo stato del relè ad ogni loro pressione.

Nel caso in cui sia attivo un comando prioritario, i comandi locali non sono eseguiti.

ATTENZIONE: i pulsanti di comando locale sono funzionanti solo se è presente la tensione del BUS.

Comportamento alla caduta e al ripristino dell'alimentazione bus

Se la tensione del bus scende sotto i 18 V dc per più di 1,5 ms l'attuatore, con configurazione di default all'uscita dalla fabbrica, non opera alcuna modifica sugli stati dei contatti di uscita.

E' possibile configurare il comportamento delle uscite alla caduta tensione bus, secondo la procedura seguente.

Ingresso modalità configurazione:

• premere il tasto di programmazione: il LED rosso di programmazione si accende
• premere contemporaneamente per almeno 3 secondi i pulsanti di comando locale 1 e 4
• attendere che venga emesso un lampeggio dei 4 LED

Una volta entrati nella fase di configurazione, i contatti di tutti i canali vengono aperti e i LED mostrano l'attuale stato di configurazione di ogni singolo canale, come da tabella.

LED CANALI 1..4 STATO CANALE ALLA CADUTA TENSIONE
Spento Aperto
Acceso Chiuso
Lampeggiante Nessun cambiamento

E' possibile modificare l'impostazione di ogni singolo canale agendo sul tasto relativo, in modo da scorrere in sequenza le tre configurazioni disponibili.

Uscita modalità configurazione:

• per salvare le nuove impostazioni: premere il pulsante di programmazione. Il led di programmazione si spegne;
• per uscire senza salvare le impostazioni: lasciar trascorrere 10 secondi (dall'ultima pressione di un pulsante). La fine modalità di configurazione viene segnalata attraverso lo spegnimento del LED di programmazione.

All'uscita dalla fase di configurazione viene ripristinato lo stato dei canali precedente all'ingresso nella procedura stessa.

In questa fase di configurazione i messaggi provenienti dal bus vengono ignorati (verranno gestiti all'uscita dalla configurazione).

Al ripristino della tensione bus i contatti rimangono nello stato assunto alla caduta.

Manutenzione

Il dispositivo non necessita di manutenzione. Per un'eventuale pulizia adoperare un panno asciutto.

DATI TECNICI

Comunicazione Bus KNX

Alimentazione Tramite bus KNX, 29 V dc SELV

Cavo bus KNX TP1

Assorbimento corrente dal bus 10 mA max

Elementi di comando 1 tasto miniatura di programmazione

4 pulsanti di comando locale dei relè

Elementi di visualizzazione 1 LED rosso di programmazione

4 LED verdi di segnalazione stato uscita

Elementi di attuazione 4 relè 16 AX con contatto NA libero da tensione

Corrente max di commutazione 16 A (AC1)

16AX (140 μF rif. EN 60669-1) carichi fluorescenti

con corrente massima di spunto 400A (200 μs)

Potenza max per tipologia carico Lampade a incandescenza (230Vac): 3000W

Lampade alogene (230Vac): 3000W

Carichi pilotati da trasformatori toroidali: 3000W

Carichi pilotati da trasformatori elettronici: 2000W

Lampade a basso consumo

(fluorescenti compatte): 80x23W

Potenza massima dissipata 4W

Ambiente di utilizzo Interno, luoghi asciutti

Temperatura di funzionamento -5 ÷ +45 °C

Temperatura di stoccaggio -25 ÷ +70 °C

Umidità relativa Max 93% (non condensante)

Connessione al bus Morsetto ad innesto, 2 pin ∅ 1 mm

Connessioni elettriche Morsetti estraibili a vite

Sezione max cavi: 4 mm²

Grado di protezione IP20

Dimensione 4 moduli DIN

Riferimenti normativi Direttiva bassa tensione 2006/95/CE

Direttiva compatibilità elettromagnetica 2004/108/CE

EN50428, EN50090-2-2

Certificazioni KNX/EIB

INDEX

GENERAL RECOMMENDATIONS ...... page 17

GENERAL DESCRIPTION 18

INSTALLATION 20

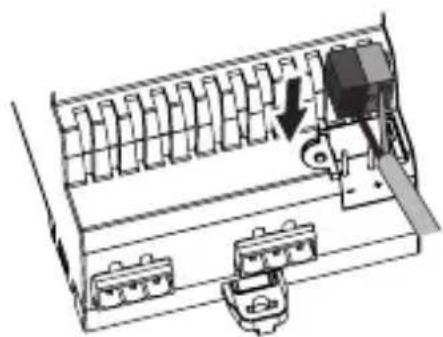

② Connessione cavo bus

Bus cable connection - Connexion du câble bus - Conexión cable bus - Anschluss Buskabel

G

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/CE si informa che responsabile del-l'immissione del prodotto sul mercato Comunitario è: According to article 9 paragraph 2 of the European Directive 2004/108/EC and to article R2 paragraph 6 of the Decision 768/2008/EC, the responsible for placing the apparatus on the Community market is: GEWISS S.p.A Via A. Volta, 1 - 24069 Cenate Sotto (BG) Italy Tel: [phone] Fax: [phone] E-mail: [e-mail]

[phone] 8.30 - 12.30 / 14.00 - 18.00 lunedì ÷ venerdì - monday ÷ friday

[phone]
