GW90836A - Commutateur Gewiss - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Commutateur Gewiss GW90836A, 16A, 250V, avec protection IP20
Utilisation	Destiné à la commande de circuits électriques dans des installations domestiques et industrielles
Maintenance et réparation	Vérifier régulièrement l'état des connexions électriques et nettoyer les contacts si nécessaire
Sécurité	Respecter les normes électriques en vigueur lors de l'installation et de l'utilisation
Informations générales	Produit conforme aux normes CE, garantie de 2 ans

FOIRE AUX QUESTIONS - GW90836A Gewiss

Comment installer le commutateur Gewiss GW90836A ?

Pour installer le commutateur Gewiss GW90836A, commencez par couper l'alimentation électrique. Fixez le boîtier sur le mur à l'aide de vis appropriées, puis connectez les fils selon le schéma fourni dans le manuel d'utilisation. Enfin, remettez l'alimentation et testez le fonctionnement.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord que l'alimentation électrique est bien active. Assurez-vous également que les connexions sont correctes et bien serrées. Si le problème persiste, il est possible que le commutateur soit défectueux et nécessite un remplacement.

Le commutateur Gewiss GW90836A est-il compatible avec des lampes LED ?

Oui, le commutateur Gewiss GW90836A est compatible avec des lampes LED, à condition que celles-ci soient de bonne qualité et adaptées à un usage avec des variateurs si vous utilisez cette fonction.

Comment nettoyer le commutateur sans l'endommager ?

Pour nettoyer le commutateur, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs ou les liquides qui pourraient endommager le plastique. Ne jamais démonter le commutateur pour le nettoyer.

Le commutateur est-il étanche ?

Le Gewiss GW90836A n'est pas conçu pour être étanche. Il est recommandé de l'utiliser dans des environnements secs et de l'éviter dans des zones exposées à l'humidité.

Comment réinitialiser le commutateur ?

Pour réinitialiser le commutateur, il suffit de couper l'alimentation pendant environ 10 secondes puis de la rétablir. Cela devrait restaurer les paramètres d'usine.

Quels sont les matériaux utilisés dans la fabrication du commutateur ?

Le commutateur Gewiss GW90836A est fabriqué en plastique de haute qualité, résistant aux chocs et aux températures, garantissant une longue durée de vie.

MODE D'EMPLOI GW90836A Gewiss

DONNEES TECHNIQUES 40

Si l'on utilise les bornes doubles pour l'entrée et sortie de la phase (L), vérifier que le courant total circulant ( I_TOT ) ne dépasse pas le courant max ( I_MAX ) indiqué à la section « Données techniques » du feuillet d'instructions.

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

Contenu de la confection

n. 1 Actionneur 4 canaux 16 A Easy – sur rail DIN
n. 1 Borne bus
n. 4 Bornes à vis
n. 1 Couvercle avec vis
n. 1 Manuel d'installation et d'emploi

En résumé

L'actionneur de 4 canaux 16 AX Easy - sur rail DIN permet d'activer/désactiver indépendamment jusqu'à 4 charges électriques différentes à travers 4 relais de 16 AX munis chacun de 1 contact de sortie NO. La commande de commutation du relais peut provenir de dispositifs de commande ou de capteurs du système de Home Automation, à travers le bus KNX, ou bien être générée localement par les boutons-poussoirs frontaux. L'actionneur est alimenté par la ligne bus et il est muni de 4 voyants frontaux verts de signalisation de l'état des sorties. Le dispositif envoie, sur le bus, des informations relatives à l'état du relais (ON = contact fermé, OFF = contact ouvert) à l'allumage, à la réception d'une commande et en cas de commande par un bouton-poussoir local. Chaque canal de sortie de l'actionneur peut être configuré indépendamment et permet la commande ON/OFF des charges commandées, l'exécution de commandes temporisées, la gestion de scénarios et l'exécution de commandes prioritaires pour forcer l'état de la sortie. Les modalités de fonctionnement sont exploitables simultanément.

Ainsi, le dispositif peut-il, par exemple, allumer et éteindre une lumière ou bien l'allumer et l'éteindre automatiquement après qu'un temps préfixé se soit écoulé, simplement en fonction de la commande reçue.

Le module est monté sur rail DIN à l'intérieur de tableaux électriques ou de boîtes de dérivation.

Fonctions

Chaque canal de l'actionneur peut être configuré avec l'Easy Controller pour réaliser les fonctions suivantes :

ACTIVATION ET DÉSACTIVATION DES CHARGES

Le canal de l'actionneur active ou désactive la charge électrique à la suite de la réception de commandes ON/OFF envoyées, par exemple, par une interface à contacts ou par un boîtier de commande en configuration de Commutation cyclique ON/OFF ou en Gestion des fronts.

Le voyant vert s'allume pour indiquer que le contact du relais est fermé.

EXÉCUTION DE COMMANDES TEMPORISÉES

L'actionneur active la charge électrique raccordée sur la durée déterminée par la valeur du paramètre Temps d'activation et la désactive lorsque la durée est écoulée. C'est la configuration de la lumière des escaliers, par exemple. Si, lors de la période d'activation, l'actionneur reçoit une nouvelle commande ON avec temporisation, le comptage du temps repart du début.

DESCRIPTION GÉNÉRALE

À la réception d'une commande OFF ou à l'activation d'un scénario comprenant la commande OFF de l'actionneur, le relais est désactivé et le comptage annulé.

Avec le paramètre Temps de préavis, on peut habiliter le préavis à la coupure : dans ce cas, le relais s'ouvrira brièvement (la lumière s'éteint momentanément) lorsque, au terme de la temporisation, manquera la durée définie par le paramètre. Au besoin, on pourra ainsi envoyer une nouvelle commande ON avec temporisation avant que la lumière ne s'éteigne. Le voyant vert s'allume lorsque le contact du relais est fermé.

EXÉCUTION DE COMMANDES PRIORITAIRES

L'actionneur commute le relais dans l'état (ON ou OFF) transmis par le dispositif (interface à contacts) qui envoie la commande prioritaire.

Tant qu'il ne reçoit pas une commande de révocation du forçage, l'actionneur ignore toutes les autres commandes reçues, y compris celles des boutons-poussoirs frontaux. Si d'autres commandes ne sont pas reçues, au terme du forçage, l'actionneur retourne à l'état précédent son activation. Dans le cas contraire, l'état assumé est celui correspondant à la dernière commande reçue.

Le voyant vert s'allume lorsque le contact du relais est fermé.

GESTION DES SCÉNARIOS

Chaque canal de l'actionneur est en mesure de mémoriser et d'exécuter jusqu'à 8 scénarios, à chacun desquels est associé l'état ON ou OFF du relais. On ne peut pas associer une activation temporisée à un scénario.

Pour associer un état de l'actionneur à un scénario, il faut commander la sortie dans l'état souhaité (ON/OFF) avant de procéder à la mémorisation.

Le voyant vert s'allume lorsque le contact du relais est fermé.

INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement être réalisée par un personnel qualifié, en suivant la réglementation en vigueur et les lignes directrices relatives aux installations KNX.

Consignes d'installation KNX

1. La longueur de la ligne bus entre l'actionneur et l'alimentation ne doit pas dépasser 350 mètres.
2. La longueur de la ligne bus entre l'actionneur et le dispositif KNX le plus éloigné ne doit pas dépasser 700 mètres.
3. Pour éviter les signaux et les surtensions involontaires, ne pas créer de circuits en boucle.
4. Maintenir une distance d'au moins 4 mm entre les câbles isolés individuellement de la ligne bus et ceux de la ligne électrique (figure C).
5. Ne pas détériorer le conducteur de continuité électrique du blindage (figure D).

ATTENTION : les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ou le conducteur de terre !

Montage sur rail DIN

Monter l'actionneur de 4 canaux sur rail DIN de 35 mm de la manière suivante (figure E) :

1. Insérer l'accrochage supérieur du dispositif sur le rail DIN.
2. Tourner le dispositif et le bloquer sur le rail DIN en agissant sur la languette de fixation.

Connexions électriques

ATTENTION : couper la tension de réseau avant de connecter le dispositif au réseau électrique !

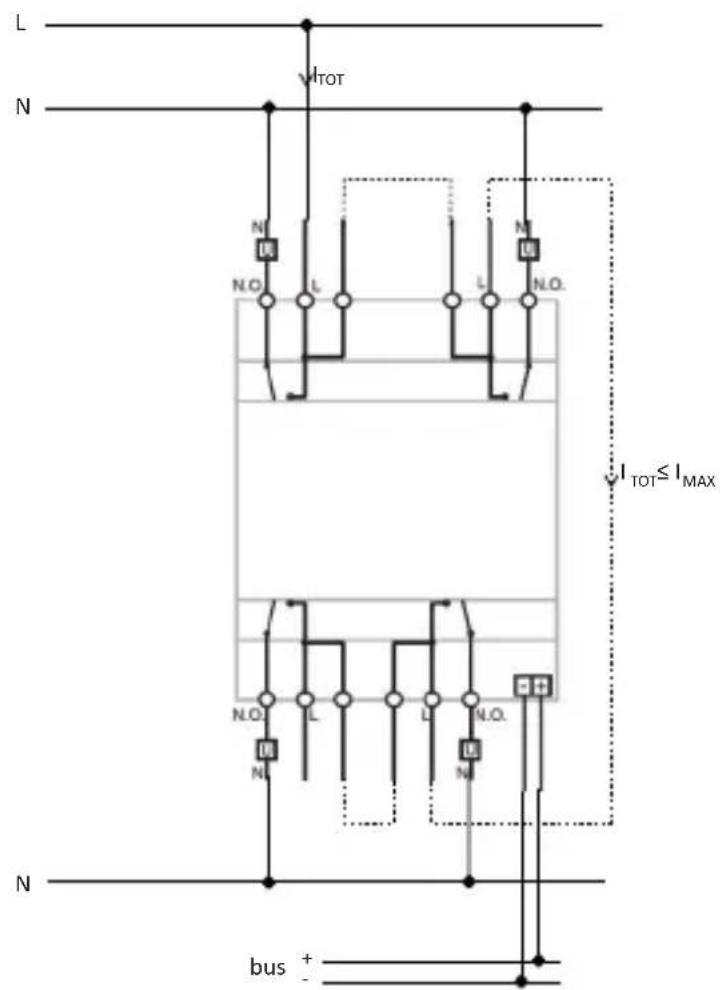

La figure B indique le schéma des connexions électriques.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-). On pourra raccorder, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne) (figure F).
2. Isoler le blindage, le conducteur de continuité électrique et les fils blancs et jaunes restants du câble bus (si l'on utilise un câble bus à 4 conducteurs) qui ne s'avèrent pas nécessaires (figure D).
3. Insérer la borne bus dans les broches du dispositif. Le sens d'insertion est déterminé par les guides de fixation. Isoler la borne bus à l'aide du couvercle, à fixer au dispositif à l'aide de sa vis.
   Le couvercle garantit la séparation minimale de 4 mm entre les câbles de puissance et les câbles bus (figure G).
4. Raccorder les charges aux bornes à vis fournies, en s'assurant de ne pas dépasser les limites de courant spécifiées dans les Données techniques. Insérer les bornes dans les connecteurs de sortie de l'actionneur, en vérifiant bien leur insertion (figure H).

Initialisation avec l'Easy Controller

1. Alimenter le dispositif à travers le bus.

2. Faire acquérir le dispositif par le système en appliquant l'une des procédures suivantes :

3. Alimenter le dispositif à travers le bus.

4. Faire acquérir le dispositif par le système en appliquant l'une des procédures suivantes :

• Acquisition automatique :

- sélectionner la commande « Chercher/Configurer » ou « Balayage » du menu « Installation »

• Acquisition manuelle :

- sélectionner le menu « Ajouter un dispositif » du menu « Installation », - appuyer brièvement (< 2 secondes) sur la touche de programmation. Le voyant de

programmation s'allume lors du processus d'acquisition (figure A).

Le dispositif acquis est listé avec un numéro assigné, le code du produit et la liste des canaux sur la vue « Dispositifs ».

Initialisation avec l'unité de base Easy (GW 90 831)

1. Alimenter le dispositif à travers le bus.
2. Faire acquérir le dispositif par le système en appliquant l'une des procédures suivantes :

- Acquisition automatique (le dispositif présente encore les réglages d'usine) :

- choisir, sur l'unité de base Easy, le menu « Application → Nouvelle fonction » ou « Application → Éditer la fonction » : le dispositif est automatiquement reconnu.

- Acquisition manuelle (les réglages d'usine ont été modifiés) :

- choisir, sur l'unité de base Easy, le menu « Application → Chercher un dispositif », - appuyer brièvement (< 2 secondes) sur la touche de programmation. Le voyant de programmation s'allume lors du processus d'acquisition (figure A).

Le dispositif acquis par l'unité de base Easy est listé, avec le numéro assigné, dans les canaux des menus « Application → Nouvelle fonction » ou « Application → Éditer une fonction ».

Programmer l'actionneur à l'aide d'Easy Controller (GW 90 837 / GW 90 838 / GW 90 840) ou de l'unité de base Easy (GW 90 831).

Chaque sortie à programmer peut être sélectionnée, au choix :

• en appuyant sur le bouton-poussoir de commande locale : le canal correspondant sera mis en évidence dans la liste des canaux,
  • directement dans la liste des canaux.

Après la sélection des dispositifs, on pourra créer les fonctions.

Noms des fonctions
bouton poussoir activation	ou désactivation de la charge
fronts activation ou désactivation de la charge
temporisation activation de la charge avec temporisation
commande prioritaire	exécution de commandes prioritaires
scénario	exécution des scénarios
temps d'activation
temps de préavis

Pour de plus amples informations sur les procédures de programmation, voir la documentation de l'unité de base ou de l'Easy Controller.

PROGRAMMATION À L'AIDE DU CONFIGURATEUR EASY

Paramètres de configuration (Easy)

Après la création de la fonction, on pourra configurer les paramètres de fonctionnement de l'actionneur.

Les paramètres disponibles, selon la fonction réalisée, sont listés dans les tableaux ci-dessous.

La valeur soulignée indique la valeur par défaut.

Fonction : temporisation
Paramètre : temps d'activation
non active aucune temporisation
1 seconde relais activé 1	seconde
2 secondes relais activé 2	secondes
3 secondes relais activé 3	secondes
5 secondes relais activé 5	secondes
10 secondes relais activé	10 secondes
15 secondes relais activé	15 secondes
20 secondes relais activé	20 secondes
30 secondes relais activé	30 secondes
45 secondes relais activé	45 secondes
1 minute relais activé 1 minute
1 minutes 15 s relais activé 1 minutes et 15 secondes
1 minutes 30 s relais activé 1 minutes et 30 secondes
2 minutes relais activé 2 minutes
2 minutes 30 s relais activé 2 minutes et 30 secondes
3 minutes relais activé 3 minutes
5 minutes relais activé 5 minutes
15 minutes relais activé 15 minutes
20 minutes relais activé 20 minutes
30 minutes relais activé 30 minutes
1 heure relais activé 1 heure
2 heures relais activé 2 heures
3 heures relais activé 3 heures
5 heures relais activé 5 heures
12 heures relais activé 12 heures
24 heures relais activé 24 heures

PROGRAMMATION À L'AIDE DU CONFIGURATEUR EASY

Fonction : temporisation

Paramètre : temps de préavis

aucun préavis aucun préavis

15 secondes préavis 15 secondes avant la désactivation du relais

30 secondes préavis 30 secondes avant la désactivation du relais

1 minute préavis 1 minute avant la désactivation du relais

Utilisation du bouton-poussoir de commande locale

Les boutons-poussoirs de commande locale (figure A) permettent de réaliser la commutation cyclique ON/OFF, en inversant l'état du relais à chaque pression.

Si une commande prioritaire est active, les commandes locales ne sont pas exécutées.

ATTENTION : les boutons-poussoirs de commande locale ne fonctionnent qu'en présence de la tension du BUS.

Comportement à la coupure et à la restauration de l'alimentation bus

Si la tension du bus descend en dessous de 18 V cc plus de 1,5 ms, l'actionneur, avec la configuration par défaut en sortie d'usine, n'opère aucune modification sur les états des contacts de sortie.

On pourra configurer le comportement des sorties à la chute de tension du bus, selon la procédure suivante.

Entrée en modalité de configuration :

• appuyer sur la touche de programmation : le voyant rouge de programmation s'allume
• appuyer simultanément 3 secondes au moins sur les boutons-poussoirs de commande locale 1 et 4
• attendre le clignotement des 4 voyants.

Après l'entrée dans la phase de configuration, les contacts de tous les canaux sont ouverts et les voyants indiquent l'état courant de configuration de chaque canal, comme indiqué dans le tableau.

VOYANTS CANAUX 1..4 ÉTAT DU CANAL À LA COUPURE DE LA TENSION
Éteint Ouvert
Allumé Fermé
Clignotant Aucun changement

On pourra modifier l'imposition de chaque canal en agissant sur la touche correspondante, de manière à faire défiler en séquence les configurations disponibles.

EN SERVICE

Sortie de la modalité de configuration :

• pour enregistrer les nouveaux réglages : appuyer sur le bouton-poussoir de programmation. Le voyant de programmation s'éteint,
• pour sortir sans enregistrer : attendre 10 secondes (à compter du dernier enfoncement d'un bouton-poussoir). La fin de la modalité de configuration est signalée par la coupure du voyant de programmation.

À la sortie de la phase de configuration, l'état précédent des canaux est restauré à l'entrée dans la procédure.

Dans cette phase de configuration, les messages provenant du bus sont ignorés (ils seront gérés à la sortie de la configuration).

À la restauration de la tension du bus, les contacts restent dans l'état assumé à la coupure.

Entretien

Le dispositif n'exige aucun entretien. Pour le nettoyage, employer un chiffon sec.

DONNEES TECHNIQUES

Absorption de courant sur le bus 10 mA max

Éléments de commande 1 touche miniature de programmation

4 boutons-poussoirs de commande locale des relais

Éléments de visualisation 1 LED rouge de programmation

4 LED verts de signalisation de l'état de la sortie

Éléments d'actionnement 4 relais 16 AX avec contact NO libre de tension

Courant max de commutation 16 A (AC1)

16AX (140 μF réf. EN 60669-1), tubes fluorescentes

avec courant maximal d'allumage 400A (200 μs)

Puissance max par typologie Lampes à incandescence (230V ca) : 3000W

de charge Lampes halogènes (230V ca) : 3000W

Charges contrôlées par transformateurs toroidal:

3000W

Charges contrôlées par transformateurs

électroniques : 2000W

Lampes à basse consommation

(fluorescentes compactes) : 80x23W

Puissance maximale dissipée 4W

Milieu d'utilisation A l'intérieur, lieux secs

Température de fonctionnement -5 ÷ +45 °C

Température de stockage -25 ÷ +70 °C

Humidité relative Max 93 % (sans condensation)

Connexion au bus Borne à fiche, 2 pin ∅ 1 mm

Connexions électriques Bornes extractibles à vis, section max des câbles : 4 mm ^2

Degré de protection IP20

Dimension 4 modules DIN

Normes de référence Directive basse tension 2006/95/CE

Directive compatibilité électromagnétique
