GW96832 - Commutateur Gewiss - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur horaire programmable
Marque	Gewiss
Modèle	GW96832
Montage	Sur rail DIN
Dimensions (L x H x P)	72 x 90 x 65 mm
Poids	Environ 100 g
Alimentation	230 V ~ 50 Hz
Classe de protection	II (double isolation)
Raccordement	Selon schéma gravé sur l'appareil
Réglage de l'heure	Précision à l'aide de l'aiguille
Programmation	Segments imperdables pour cycles journaliers
Plage horaire	Exemple : 08h-20h arrêt, 20h-08h marche
Mode manuel	Positions 0 (arrêt permanent), 1 (marche permanente), P (programme)
Nombre de commutations	Jusqu'à 48 par jour (24 segments de 30 min)
Tension de contact	250 V ~ max
Courant nominal	16 A
Matériau du boîtier	Plastique isolant
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Ne pas ouvrir l'appareil, respecter les normes électriques
Pièces détachées	Non fournies par le fabricant
Réparabilité	Appareil non réparable par l'utilisateur
Température d'utilisation	-10°C à +50°C
Indice de protection	IP20
Garantie	2 ans

FOIRE AUX QUESTIONS - GW96832 Gewiss

Comment régler l'heure sur le commutateur Gewiss GW96832 ?

Utilisez l'aiguille de précision située sur le cadran pour ajuster l'heure actuelle. Tournez-la doucement jusqu'à ce que l'heure correcte soit affichée.

Comment programmer les horaires de commutation ?

Abaissez les segments imperdables sur le pourtour du cadran. Chaque segment représente une période de 30 minutes. Quand un segment est abaissé, l'appareil est en mode marche ; quand il est relevé, l'appareil est en mode arrêt.

Que signifient les positions 0, 1 et P du commutateur manuel ?

0 : arrêt permanent (contact au repos). 1 : marche permanente (contact en travail). P : commutation selon le programme enregistré.

Puis-je utiliser le commutateur manuel pour une mise en marche forcée ?

Oui, basculez le commutateur sur 1 pour une marche forcée indépendante du programme, ou sur 0 pour un arrêt forcé. Attention : les interrupteurs manuels sont toujours reliés à chaque tête de commutation.

Comment installer le commutateur sur un rail DIN ?

Clipser l'appareil sur le rail DIN en positionnant les ergots. Pour le démonter, tirez la languette située en bas de l'appareil et inclinez-le hors du rail.

Quel est le schéma de raccordement électrique ?

Le schéma est gravé sur le dessus de l'appareil et sur l'étiquette. Raccordez la phase et le neutre selon les indications. L'appareil est de classe II, aucune mise à la terre n'est nécessaire.

Quelle est la tension d'alimentation requise ?

Le commutateur fonctionne sous une tension de 230 V ~ 50 Hz.

Comment nettoyer le commutateur ?

Utilisez un chiffon sec et doux. Ne jamais utiliser de produits chimiques ou d'eau pour éviter tout dommage.

Que faire si l'appareil ne fonctionne pas correctement ?

Vérifiez d'abord le branchement électrique et la programmation. Si le problème persiste, consultez un électricien qualifié. L'appareil n'est pas réparable par l'utilisateur.

Où trouver la notice complète en PDF ?

Vous pouvez télécharger gratuitement la notice au format PDF sur notre site notice-facile.com en utilisant le lien de téléchargement.

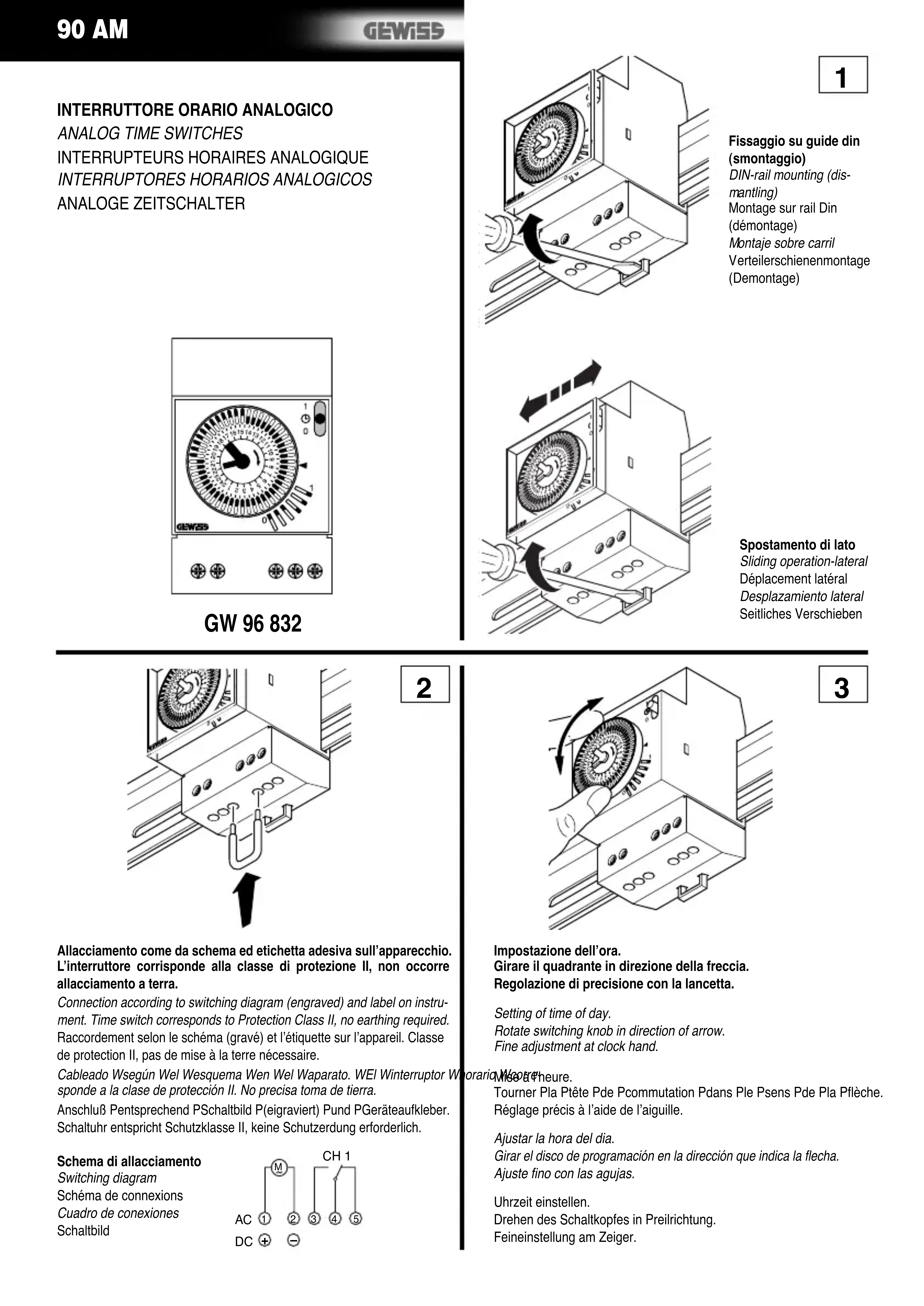

MODE D'EMPLOI GW96832 Gewiss

Montage sur rail Din

(démontage)

Connection according to switching diagram (engraved) and label on instrument. Time switch corresponds to Protection Class II, no earthing required. Raccordement selon le schema (grave) et l'étiquette sur l'appareil. Classe de protection II, pas de mise à la terre nécessaire.

Scheme de connexions

Réglage précis à l'aide de l'iguille.

Ajustar la hora del dia.

Réglage des temps de programmation.

Abaisser les segments imperdables.

Fig. 08 h à 20 h = arrêt / 20 h à 08 h = marche

Sélection programme journalier

Commutateur manuel. Mise en route ou coupure sans modification du programme.

Commutateur sur 0 = arrêt en permanence (contact au repos) / commutateur sur 1 = marche en permanence (contact en position de travail) /P commutations suivant le programme.

Attention: Les interrupteurs manuels sont toujours reliés à chaque tête de commutation.

Interruptor manual. Encendidopagadoindependiente delprogramma.
