BEDIENUNGSANLEITUNG GW90836A Gewiss

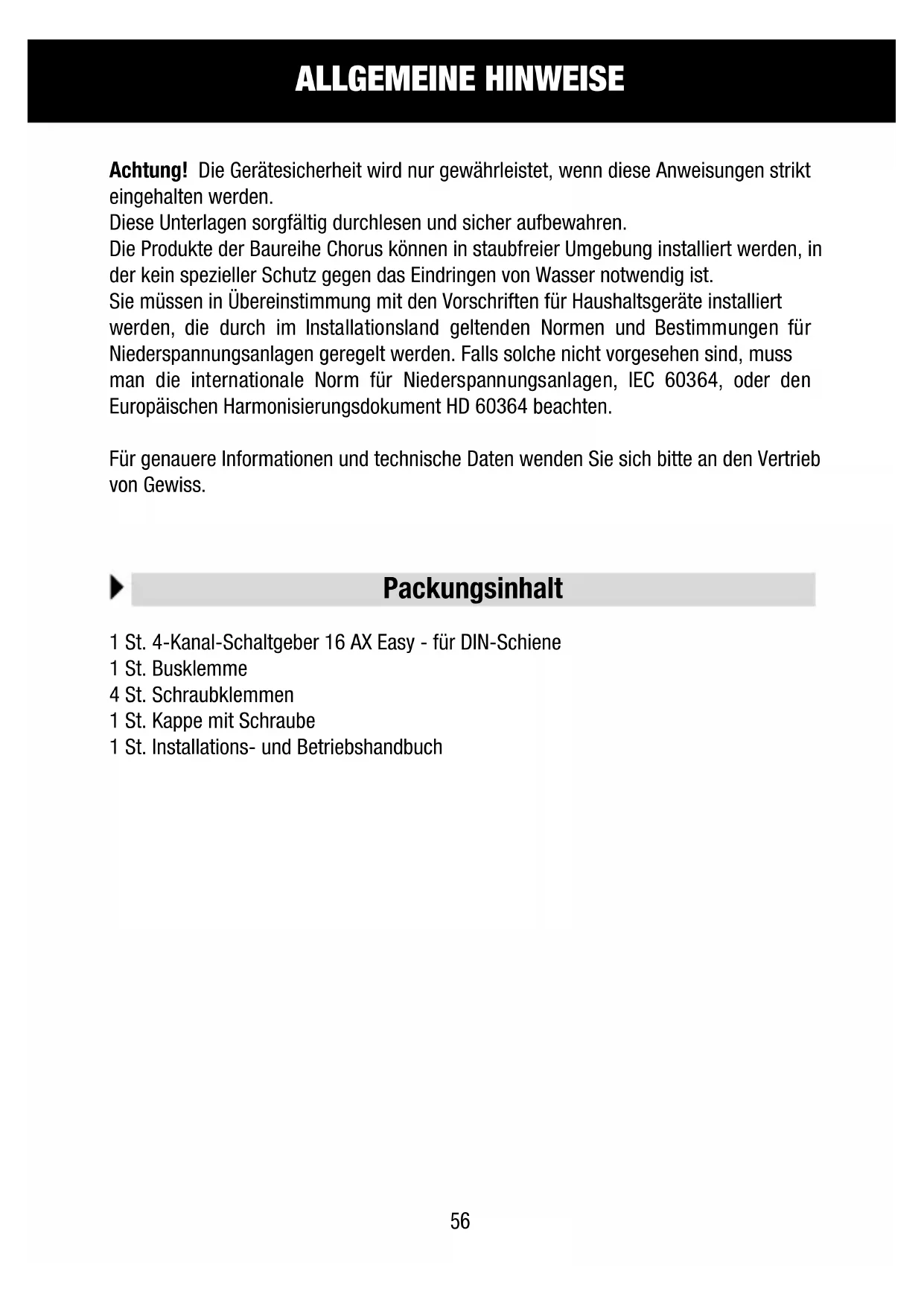

ALLGEMEINE HINWEISE 56 Seite

ALLGEMEINE BESCHREIBUNG 57

INSTALLATION 59

PROGRAMMIERUNG MIT EASY-KONFIGURATIONSGERÄT 61

IN BETRIEB 64

TECHNISCHE DATEN 66

Wenn die zweifachen Klemmen benutzt werden, um den Ein- und Ausgang der Phase (L) zu schaffen, sicherstellen, dass der fließende Gesamtstrom ( I_TOT ) den im Abschnitt "Technische Daten" des Anweisungsblatts angeführten max. Strom ( I_MAX ) nicht überschreitet.

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von Gewiss.

Packungsinhalt

1 St. 4-Kanal-Schaltgeber 16 AX Easy - für DIN-Schiene
1 St. Busklemme
4 St. Schraubklemmen
1 St. Kappe mit Schraube
1 St. Installations- und Betriebshandbuch

Kurzbeschreibung

Der 4-Kanal-Schaltgeber 16 AX Easy – für DIN-Schiene gestattet die unabhängige Aktivierung/Deaktivierung von bis zu 4 verschiedenen elektrischen Lasten über 4 Relais mit 16 AX mit jeweils 1 Ausgangskontakt (Schließer). Der Umschaltbefehl des Relais kann von Steuergeräten oder Sensoren des Gebäudeautomationssystems über den KNX-Bus eingehen oder lokal mit den frontseitigen Tastern erzeugt werden.

Der Schaltgeber wird über die Busleitung gespeist und verfügt über 4 grüne Leds auf der Frontseite für die Statusanzeige der Ausgänge. Das Gerät sendet bei der Einschaltung, beim Empfang eines Befehls und bei Steuerung über den lokalen Taster Informationen zum Relaisstatus (ON = Kontakt geschlossen, OFF= Kontakt geöffnet) über den Bus. Jeder Ausgangskanal des Schaltgebers kann unabhängig konfiguriert werden und gestattet die ON/OFF-Steuerung der gesteuerten Lasten, die Ausführung von zeitgeschalteten Befehlen, die Verwaltung von Lichtszenarien und die Ausführung von prioritären Befehlen für die Erzwingung des Ausgangsstatus. Die Betriebsfunktionen können gleichzeitig genutzt werden.

Das bedeutet zum Beispiel, dass das Gerät einfach je nach empfangenem Befehl ein Licht ein- und ausschalten oder dieses einschalten und nach Ablauf einer bestimmten eingestellten Zeit automatisch ausschalten kann.

Das Modul wird an DIN-Schienen, in Schaltkästen oder Abzweiggkästen montiert.

Funktionen

Jeder Kanal des Schaltgebers kann mit dem Easy-Controller für die folgenden Funktionen konfiguriert werden:

AKTIVIERUNG UND DEAKTIVIERUNG VON LASTEN

Der Kanal des Schaltgebers aktiviert oder deaktiviert die elektrische Last nach Empfang von ON/OFF-Befehlen, die zum Beispiel von einer Kontaktschnittstelle oder einer Sendeeinrichtung gesendet werden, die auf Zyklische ON/OFF-Umschaltung oder Frontsteuerung konfiguriert sind.

Die grüne Led leuchtet auf, um anzuzeigen, dass der Relaiskontakt geschlossen ist.

AUSFÜHRUNG VON ZEITGESCHALTETEN BEFEHLEN

Der Schaltgeber aktiviert die angeschlossene elektrische Last für den durch den Wert des Parameters Einschaltzeit bestimmten Zeitraum und deaktiviert sie bei dessen Ablauf. Dies ist zum Beispiel die Einstellung für das Treppenlicht. Wenn der Schaltgeber während des Aktivierungszeitraums einen neuen ON-Steuerung mit Zeitschaltung empfängt, beginnt die Zeitzählung neu.

ALLGEMEINE BESCHREIBUNG

Bei Empfang eines OFF-Befehls oder bei der Aktivierung eines Lichtszenarios, dass den OFF-Befehl des Schaltgebers umfasst, wird das Relais deaktiviert und die Zählung abgebrochen.

Mit dem Parameter Vorwarnzeit kann die Abschaltvorwarnung aktiviert werden: In diesem Fall öffnet sich das Relais kurz (das Licht schaltet sich für einen Augenblick aus), wenn die vom Parameter festgelegte Zeit bis zum Ablauf der Zeitschaltung fehlt. So kann falls notwendig ein neuer ON-Steuerung mit Zeitschaltung gesendet werden, bevor sich das Licht ausschaltet. Die grüne Led leuchtet auf, wenn der Relaiskontakt geschlossen ist.

AUSFÜHRUNG VON PRIORITÄREN BEFEHLEN

Der Schaltgeber schaltet das Relais in den Status (ON oder OFF) um, der vom Gerät (Kontaktschnittstelle) übertragen wird, das den prioritären Befehl sendet. Solange kein Befehl zur Deaktivierung der Erzwingung erfolgt, ignoriert der Schaltgeber alle anderen empfangenen Befehle, einschließlich der der frontseitigen Taster. Wenn keine anderen Befehle empfangen werden, kehrt der Schaltgeber nach Ende der Erzwingung in den Status zurück, den er vor der Aktivierung derselben hatte. Andernfalls wird der Status des letzten empfangenen Befehls eingenommen. Die grüne Led leuchtet auf, wenn der Relaiskontakt geschlossen ist.

VERWALTUNG VON LICHTSZENARIEN

Jeder Kanal des Schaltgebers kann bis zu 8 Lichtszenarien speichern und ausführen. Mit jedem davon ist der ON- oder OFF-Status des Relais verknüpft. Mit einem Lichtszenario kann keine zeitgeschaltete Aktivierung verknüpft werden. Um einen Schaltgeberstatus mit einem Lichtszenario zu verknüpfen, muss der Ausgang vor der Speicherung in den gewünschten Status (ON/OFF) gesteuert werden. Die grüne Led leuchtet auf, wenn der Relaiskontakt geschlossen ist.

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich durch qualifiziertes Fachpersonal unter Beachtung der geltenden Bestimmungen und der Richtlinien für KNX-Installationen durchgeführt werden.

Hinweise für die KNX-Installation

1. Die Länge der Busleitung zwischen Schaltgeber und Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen Schaltgeber und dem am weitesten entfernten KNX-Gerät darf 700 Meter nicht überschreiten.
3. Um ungewollte Signale und Überspannungen zu vermeiden, Schleifenbildungen unterlassen.
4. Einen Abstand von mindestens 4 mm zwischen den einzeln isolierten Kabeln der Busleitung und denen der Stromleitung einhalten (Abbildung C).

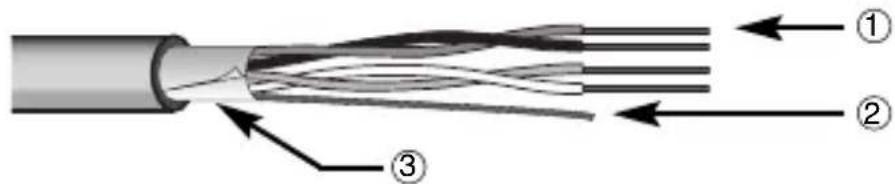

5. Den Schirmbeidraht nicht beschädigen (Abbildung D).

ACHTUNG: Die nicht benutzten Bus-Signalkabel und der Beidraht dürfen niemals unter Spannung stehende Elemente oder den Erdungsleiter berühren!

Montage an DIN-Schiene

Den 4-Kanal-Schaltgeber auf folgende Weise an der35 mm-DIN-Schiene montieren (Abbildung E):

1. Die obere Einrastbefestigung des Geräts in die DIN-Schiene einsetzen.
2. Das Gerät drehen und es durch Einwirken auf die Befestigungslasche an der DIN-Schiene befestigen.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung unterbrechen, bevor das Gerät an das Stromnetz angeschlossen wird!

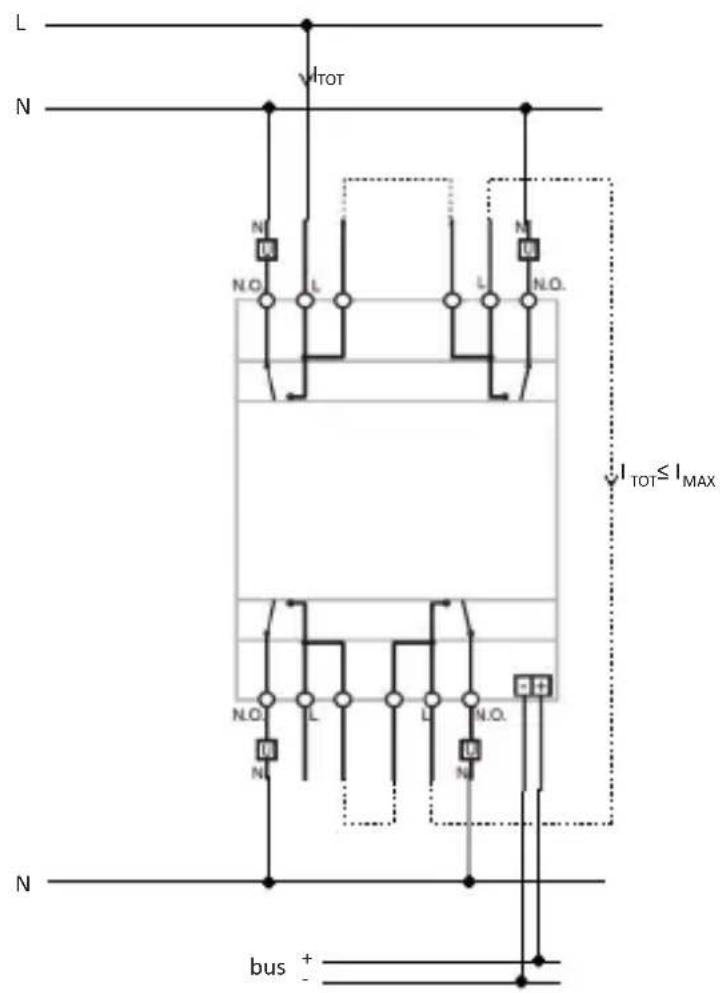

Die Abbildung B zeigt den elektrischen Anschlussplan.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Draht an die schwarze Klemme (-) anschließen. Am Busverteiler können bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme) (Abbildung F).
2. Den Schirm, den Beidraht und die restlichen, nicht benötigten, weißen und gelben Leiter des Buskabels (falls ein Buskabel mit 4 Leitern benutzt wird) abisolieren (Abbildung D).
3. Die Busklemme in die vorgesehenen Füße des Geräts einsetzen. Die korrekte Einsatzrichtung wird durch die Befestigungsschienen bestimmt. Die Busklemme mit der vorgesehenen Kappe isolieren, die mit ihrer Schraube am Gerät befestigt werden muss.
   Die Kappe gewährleistet die Mindestisolierung von 4 mm zwischen den Stromkabeln und den Buskabeln (Abbildung G).
4. Die Lasten an den vorgesehenen, mitgelieferten Schraubklemmen anschließen und dabei sicherstellen, dass die in den Technischen Daten angegebenen Stromgrenzen nicht überschritten werden. Die Klemmen in die Ausgangsverbinder des Schaltgebers einsetzen, und dabei darauf achten, dass sie korrekt eingesetzt werden (Abbildung H).

Initialisierung mit dem Easy-Controller

1. Das Gerät über den Bus speisen.

2. Das Gerät mit einem der folgenden Verfahren in das System einlesen:

3. Das Gerät über den Bus speisen.

4. Das Gerät mit einem der folgenden Verfahren in das System einlesen:

• Automatische Erfassung:

- den Befehl "Suchen/Konfigurieren" oder "Scannen" des Menüs "Anlage" auswählen

- Manuelle Erfassung:

- das Menü "Gerät hinzufügen" des Menüs "Anlage" auswählen;

- kurz (< 2 Sekunden lang) die Programmiertaste drücken. Die Programmierled leuchtet während der Erfassung auf (Abbildung A).

- das Menü "Gerät hinzufügen" des Menüs "Anlage" auswählen; - kurz (< 2 Sekunden lang) die Programmiertaste drücken. Die Programmierled leuchtet während der Erfassung auf (Abbildung A).

Das erfasste Gerät wird mit einer zugewiesenen Nummer, der Artikelnummer und der Liste der Kanäle in der Ansicht "Geräte" angezeigt.

Initialisierung mit der Easy-Basiskonfigurationseinheit (GW 90 831)

1. Das Gerät über den Bus speisen.
2. Das Gerät mit einem der folgenden Verfahren in das System einlesen:

- Automatische Erfassung (das Gerät hat noch die Werkseinstellungen):

- in der Easy-Basiskonfigurationseinheit das Menü "Anwendung → Neue Funktion" oder "Anwendung → Funktion editieren" auswählen: das Gerät wird automatisch erkannt.

- Manuelle Erfassung (die Werkseinstellungen wurden geändert):

• in der Easy-Basiskonfigurationseinheit das Menü "Anwendung →Gerät suchen" auswählen;
• kurz (< 2 Sekunden lang) die Programmiertaste drücken. Die Programmierled leuchtet während der Erfassung auf (Abbildung A).

Das von der Easy-Basiskonfigurationseinheit erfasste Gerät wird mit der zugewiesenen Nummer in den Kanälen der Menüs “Anwendung → Neue Funktion” oder “Anwendung → Funktion editieren” aufgelistet.

Den Schaltgeber mit dem Easy-Controller (GW 90 837 / GW 90 838 / GW 90 840) oder mit der Easy-Basiskonfigurationseinheit (GW 90 831) programmieren.

Jeder zu programmierende Ausgang kann mit einer der folgenden Methoden ausgewählt werden:

• indem der lokale Steuertaster gedrückt wird: der entsprechende Kanal wird in der Liste der Kanäle hervorgehoben;
• direkt aus der Liste der Kanäle.

Nach der Auswahl der Geräte können die Funktionen erstellt werden.

Funktionsnamen
Tasten Aktivierung oder Deaktivierung der Last
Flanken Aktivierung oder Deaktivierung der Last
Zeitfunktion Aktivierung der Last mit Zeitschaltung
Zwangsführung Ausführung von prioritären Befehlen
Szene Ausführung der Lichtszenarien
Einschaltzeit
Vorwarnzeit

PROGRAMMIERUNG MIT EASY-KONFIGURATIONSGERÄT

Für weitere Informationen zu den Programmierverfahren siehe die Unterlagen der Easy-Basiskonfigurationseinheit oder des Easy-Controllers.

Konfigurationsparameter (Easy)

Nach der Erstellung der gewünschten Funktion können die Betriebsparameter des Schaltgebers konfiguriert werden.

Die je nach erstellter Funktion verfügbaren Parameter werden in der untenstehenden Tabelle aufgelistet.

Der unterstrichene Wert ist der Standardwert.

Funktion: Zeitfunktion

Parameter: Einschaltzeit

nicht aktiv keine Zeitschaltung

1 Sekunde Relais aktiviert für 1 Sekunde

2 Sekunden Relais aktiviert für 2 Sekunden

3 Sekunden Relais aktiviert für 3 Sekunden

5 Sekunden Relais aktiviert für 5 Sekunden

10 Sekunden Relais aktiviert für 10 Sekunden

15 Sekunden Relais aktiviert für 15 Sekunden

20 Sekunden Relais aktiviert für 20 Sekunden

30 Sekunden Relais aktiviert für 30 Sekunden

45 Sekunden Relais aktiviert für 45 Sekunden

1 Minute Relais aktiviert für 1 Minute

1 Minuten 15 Sek. Relais aktiviert für 1 Minuten und 15 Sekunden

1 Minuten 30 Sek. Relais aktiviert für 1 Minuten und 30 Sekunden

2 Minuten Relais aktiviert für 2 Minuten

2 Minuten 30 Sek. Relais aktiviert für 2 Minuten und 30 Sekunden

3 Minuten Relais aktiviert für 3 Minuten

5 Minuten Relais aktiviert für 5 Minuten

15 Minuten Relais aktiviert für 15 Minuten

20 Minuten Relais aktiviert für 20 Minuten

30 Minuten Relais aktiviert für 30 Minuten

1 Stunde Relais aktiviert für 1 Stunde

2 Stunden Relais aktiviert für 2 Stunden

3 Stunden Relais aktiviert für 3 Stunden

5 Stunden Relais aktiviert für 5 Stunden

12 Stunden Relais aktiviert für 12 Stunden

24 Stunden Relais aktiviert für 24 Stunden

PROGRAMMIERUNG MIT EASY-KONFIGURATIONSGERÄT

Funktion: Zeitfunktion
Parameter: Vorwarnzeit
keine Vorwarnung keine Vorwarnung
15 Sekunden Vorwarnung	15 Sekunden vor der Deaktivierung des Relais
30 Sekunden Vorwarnung	30 Sekunden vor der Deaktivierung des Relais
1 Minute Vorwarnung 1 Minute vor der Deaktivierung des Relais

Benutzung des lokalen Steuertasters

Die lokalen Steuertaster (Abbildung A) gestatten eine zyklische ON/OFF-Umschaltung, indem der Relaisstatus bei jeder Betätigung umgekehrt wird.

Falls ein prioritärer Befehl aktiv ist, werden die lokalen Befehle nicht ausgeführt.

ACHTUNG: Die lokalen Steuertaster funktionieren nur, wenn die BUS-Spannung vorhanden ist.

Verhalten bei Ausfall und Wiederherstellung der Busversorgung

Wenn die Busspannung für mehr als 1,5 ms unter 18 VDC sinkt, führt der Schaltgeber mit Standardkonfiguration keine Änderung am Status der Ausgangskontakte aus.

Das Verhalten der Ausgänge bei Ausfall der Bussspannung kann wie folgt konfiguriert werden.

Einstieg in den Konfigurationsmodus:

• die Programmiertaste drücken: die rote Programmierled leuchtet auf
• mindestens 3 Sekunden lang gleichzeitig die lokalen Steuertaster 1 und4 drücken
• abwarten, bis die 4 Leds blinken

Nach Eintritt in die Konfigurationsphase werden die Kontakte aller Kanäle geöffnet und die Leds zeigen den aktuellen Konfigurationsstatus jedes einzelnen Kanals gemäß der Tabelle an.

LEDS DER KANÄLE 1..4 STATUS DES KANALS BEI SPANNUNGSAUSFALL
Ausgeschalten Offen
Eingeschalten Geschlossen
Blinken Keine Änderung

Die Einstellung jedes einzelnen Kanals kann durch Betätigung der entsprechenden Taste geändert werden. Dabei werden die drei verfügbaren Konfigurationen hintereinander durchlaufen.

IM BETRIEB

Ausstieg aus dem Konfigurationsmodus:

• um die neuen Einstellungen zu speichern: die Programmiertaste drücken. Die Programmierled schaltet sich aus.
• um ohne Speicherung der Einstellungen auszusteigen: 10 Sekunden vergehen lassen (nach der letzten Betätigung eines Tasters). Das Ende des Konfigurationsmodus wird durch das Ausschalten der Programmierled angezeigt.

Beim Ausstieg aus der Konfigurationsphase wird der Status wieder hergestellt, den die Kanäle vor dem Einstieg in das Verfahren hatten.

In dieser Konfigurationsphase werden die vom Bus kommenden Meldungen ignoriert (sie werden beim Ausstieg aus dem Konfigurationsmodus verwaltet).

Bei Wiederherstellung der Bussspannung bleiben die Kontakte in dem Status, den sie beim Ausfall hatten.

Wartung

Das Gerät bedarf keiner Wartung. Für eine eventuelle Reinigung einen trockenen Lappen benutzen.

TECHNISCHE DATEN

Kommunikation KNX-Bus

Versorgung Über KNX-Bus, 29 V DC SELV

Buskabel KNX TP1

Stromaufnahme vom Bus 10 mA max

Steuerelemente 1 Miniaturprogrammiertaste

4 lokale Relaissteuertaster

Anzeigeelemente 1 rote Programmierled

4 Grüne Leds zur Statusanzeige des Ausgangs

Schaltelemente 4 Relais 16 AX mit spannungsfreiem Schließerkontakt

Max. Schaltstrom 16 A (AC1)

16AX (140 μF s. EN 60669-1) Leuchtstofflampen

mit maximalem Anlaufstrom 400A (200 μs)

Max. Leistung für Lastart Glühlampen (230VAC): 3000W

durch Ringkerntransformatoren gesteuerte Lasten:

3000W

durch elektronische Transformatoren gesteuerte

Lasten: 2000W

Energiesparlampen

(kompakte Leuchtstofflampen): 80x23W

Maximale Verlustleistung 4W

Einsatzumgebung trockene Innenräume

Betriebstemperatur -5 ÷ +45 °C

Lagertemperatur -25 ÷ +70 °C

Relative Feuchte Max 93% (nicht kondensierend)

Busanschluss Schnelleinrastende Klemme, 2 Pins ∅ 1 mm

Elektrische Anschlüsse Herausziehbare Schraubklemmen,

max. Kabelquerschnitt: 4 mm²

Schutzart IP20

Abmessungen 4 DIN-Teilungseinheiten

Normenbezüge Niederspannungsrichtlinie 2006/95/EG

Richtlinie zur elektromagnetischen Verträglichkeit

Zertifizierungen KNX/EIB
