Produkttyp	Bewegungsmelder
Marke	Gewiss
Modell	GW14786
Erkennungstechnologie	Passiv-Infrarot (PIR)
Erfassungswinkel	180°
Erfassungsreichweite	Bis zu 12 Meter
Stromversorgung	230 V ~ 50 Hz
Maximale Lastleistung	2000 W (Glühlampe) / 400 VA (Kompaktleuchtstofflampe)
Einstellung der Nachlaufzeit	Von 10 Sekunden bis 15 Minuten
Einstellung der Lichtschwelle	Von 3 bis 2000 Lux
Schutzart	IP44
Abmessungen (B x H x T)	120 x 80 x 90 mm
Gewicht	0,25 kg
Farbe	Weiß
Betriebstemperatur	-20°C bis +40°C
Hauptfunktionen	Bewegungserkennung, Lichtsteuerung, Testmodus
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Vor jedem Eingriff Stromversorgung trennen. Installation durch einen Fachmann.
Ersatzteile und Reparatur	Keine Ersatzteile verfügbar. Bei Defekt Gerät ersetzen.
Garantie	2 Jahre

Häufig gestellte Fragen - GW14786 Gewiss

Wie installiere ich den Bewegungsmelder GW14786?

Schalten Sie die Stromversorgung aus, montieren Sie die Wandhalterung, schließen Sie die Drähte gemäß dem Schaltplan in der Anleitung an (Phase, Neutralleiter, Last), und stellen Sie dann die Nachlaufzeit und Lichtschwelle ein.

Warum schaltet sich mein Melder nicht ein?

Überprüfen Sie, ob die Stromversorgung vorhanden ist, die Lichtschwelle richtig eingestellt ist (Nachtdämmerung) und der Erfassungsbereich nicht blockiert ist.

Der Melder bleibt dauerhaft eingeschaltet, was tun?

Verkürzen Sie die Nachlaufzeit oder prüfen Sie, ob keine Wärmequelle (Tiere, Heizkörper) den Melder kontinuierlich auslöst. Passen Sie ggf. die Empfindlichkeit an.

Wie groß ist die Erfassungsreichweite des GW14786?

Die Reichweite beträgt ca. 12 Meter mit einem Erfassungswinkel von 180°, abhängig von den Umgebungsbedingungen.

Kann ich diesen Melder im Freien verwenden?

Ja, die Schutzart IP44 schützt vor Spritzwasser, aber vermeiden Sie direkte Einwirkung von starkem Regen.

Wie stelle ich die Empfindlichkeit des Melders ein?

Verwenden Sie das Empfindlichkeits-Potentiometer (falls vorhanden) oder passen Sie die Ausrichtung des Sensors an. Beachten Sie die Anleitung für genaue Einstellungen.

Der Melder löst Fehlalarme aus, warum?

Mögliche Ursachen: Tiere, Baumblätter, Reflexionen, Temperaturschwankungen. Versuchen Sie, den Sensor zu versetzen oder die Empfindlichkeit zu reduzieren.

Welche maximale Leistung ist für die angeschlossene Beleuchtung zulässig?

Bis zu 2000 W für Glühlampen und 400 VA für Kompaktleuchtstoff- oder LED-Lampen.

Wie reinige ich den Melder?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Reinigungsmittel, die das Gehäuse oder den Sensor beschädigen könnten.

Der Melder reagiert tagsüber nicht, ist das normal?

Ja, wenn die Lichtschwelle auf 'Nacht' oder einen niedrigen Wert eingestellt ist, aktiviert der Melder nur bei schwachem Licht. Stellen Sie das Potentiometer auf 'Tag' für 24-Stunden-Betrieb.

BEDIENUNGSANLEITUNG GW14786 Gewiss

Seite ALLGEMEINE BESCHREIBUNG 28

INSTALLATION 29

PROGRAMMIERUNG MIT DER ETS-SOFTWARE.... 30

TECHNISCHE DATEN 31

ALLGEMEINE BESCHREIBUNG

Der Bewegungsmelder mit Dämmerungsschalter EIB - für Unterputzmontage ermöglicht über den KNX/EIB-Bus die Übermittlung von Befehlen zur Einschaltung an andere Antriebseinrichtungen anhand der erfassten Bewegungen und gemessenen Helligkeit. Der passive Infrarot-Sensor (IR) besitzt eine orientierbare Linse mit fester Blende. Der Melder wird von der Buslinie versorgt und verfügt auf der Vorderseite über zwei lokale Potentiometer für die direkte Einstellung der Helligkeitsempfindlichkeit und der Recovery-Zeit (+/- 50% des über ETS eingestellten Werts) und einer grünen Anzeige-LED, die die Bewegungserfassung und konsequente Übermittlung von Busmeldungen anzeigt.

Funktionen

Das Gerät wird mit der ETS-Software konfiguriert, um eine der nachfolgend aufgeführten Funktionen zu realisieren.

Befehle:

- Übermittlung Befehle (1 bit/1 byte) bei Ereignis Beginn bzw. Ende Bewegung

Andere Funktionen:

• Erfassung durch Helligkeit bedingte Bewegung oder unbedingte Bewegung
• Regelung Helligkeitsschwelle lokal oder über ETS-Parameter
• Freigabe/Sperre Funktion über Bus
• Aktivierung Befehlsübermittlung auf Busobjekt
• bis zu 4 zusätzliche Schaltsperren
• parametrierbare Sicherheitspause
• reine Dämmerungssensorfunktion

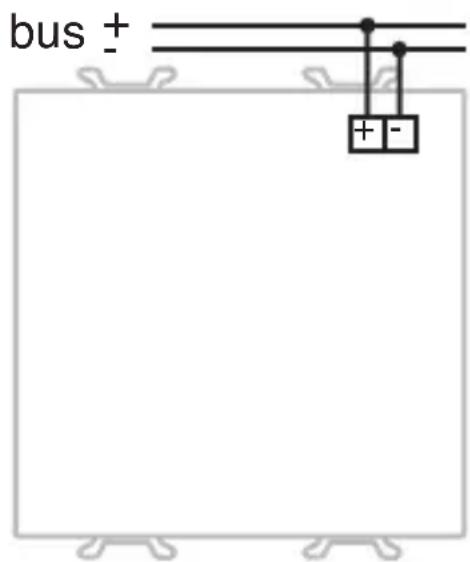

Anschlussschema

INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich von qualifiziertem Personal gemäß der gültigen Richtlinie und den Installationsrichtlinien für KNX/EIB Installationen erfolgen, die im Technischen Handbuch beschrieben werden.

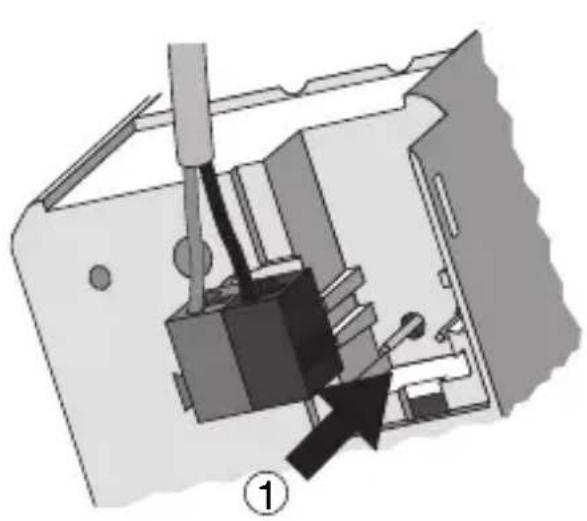

Elektrische Anschlüsse

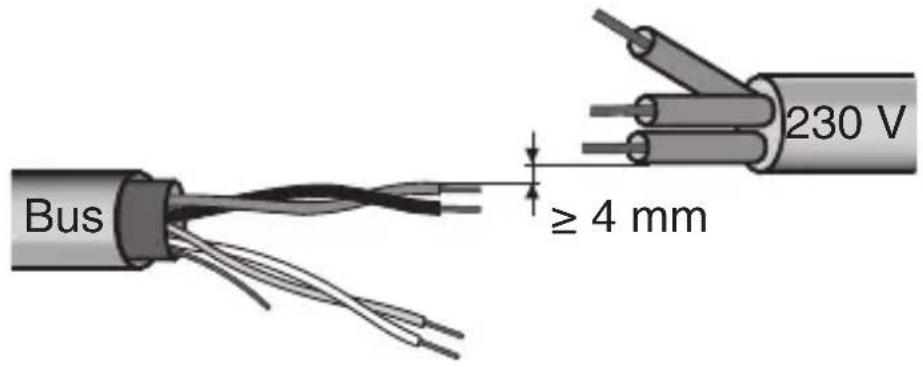

Minimaler Abstand Bus - Stromleitung

Befestigung Einrastklemmen

Das Gerät in einen Chorus-Halter einsetzen, dabei beachten, dass sich die vorderen Potentiometer oben befinden.

Den Halter eventuell mit anderen Chorus-Geräten oder Lochabdeckungen vervollständigen und im gewünschten Gehäuse montieren (Unterputz-, Aufputzdose, usw.). Die Frontblende montieren.

PROGRAMMIERUNG MIT ETS-SOFTWARE

Das Gerät muss mit der ETS-Software konfiguriert werden. Detaillierte Informationen zu den Konfigurationsparametern und ihren Werten können dem Technischen Handbuch entnommen werden.

Nach der Konfigurierung des Geräts können die Ansprechschwellen des Sensors und die Recovery-Zeit manuell eingestellt werden.

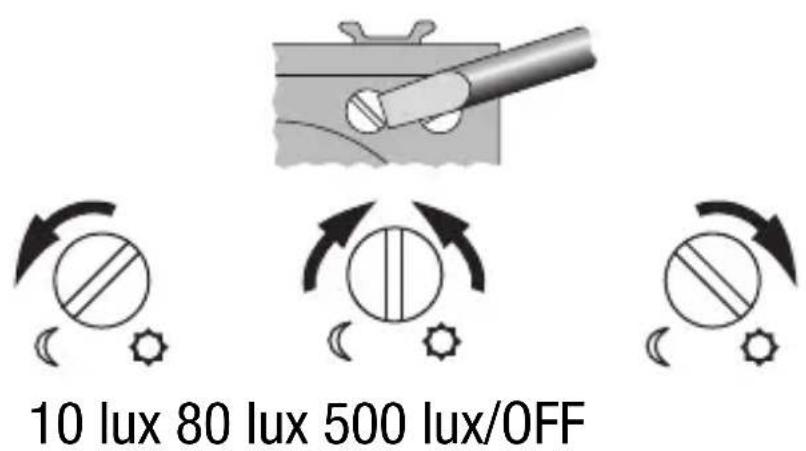

Einstellung der Ansprechschwelle des Dämmerungssensors

Manuelle Einstellung der Recovery-Zeit

TECHNISCHE DATEN

Kommunikation	Bus KNX/EIB
Stromversorgung	Über KNX/EIB Bus, 29 V dc SELV
Buskabel	KNX/EIB TP1
Stromaufnahme des Bus	max. 5 mA
Bedienelemente	1 Miniatur-Programmiertaste physikalische Adresse
Anzeigeelemente	1 rote Programmier-LED physikalische Adresse
	1 grüne LED für Anzeige
Messelemente	1 Sensor PIR ( = 5 ÷ 14 m )
	1 Dämmerungssensor (10÷500 lux)
Konfigurationselemente	1 Drehpotentiometer für Einstellung Dämmerungssensor
	1 Drehpotentiometer für Einstellung Recovery-Zeit
Deckungsbereich IR-Sensor	Max Entfernung: 10m
	Senkrechter Deckungsbereich: 30°, orientierbar
	Waagerechter Deckungsbereich: 105°, orientierbar
Nutzungsumgebung	Innen, trockene Standorte
Betriebstemperatur	-5 ÷ +45 °C
Lagertemperatur	-25 ÷ +70 °C
Relative Luftfeuchtigkeit	max. 93% (nicht kondenswasserbildend)
Busanschluss	Steckklemme 2 Pin ∅ 1 mm
Schutzgrad	IP20
Abmessungen	2 Module Chorus
Normverweise	Niederspannungsrichtlinie 2006/95/EG
	EMV-Richtlinie 89/336/EWG,
	EN50428, EN50090-2-2
Zertifizierungen	KNX/EIB

TECHNISCHE DATEN

Waagerechter Deckungsbereich

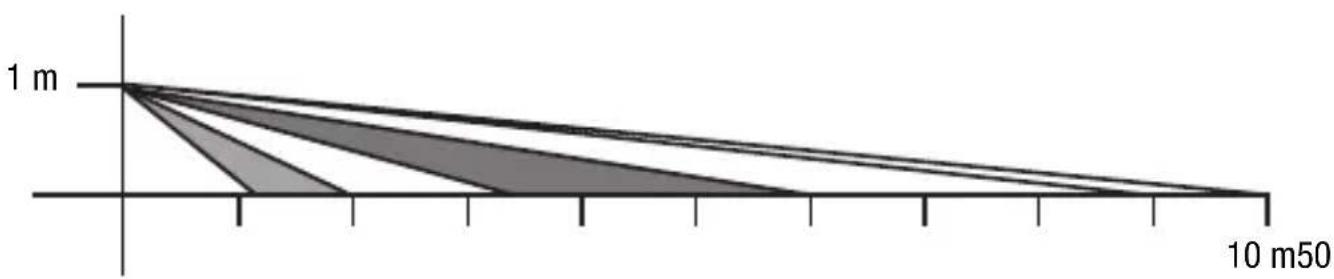

Senkrechter Deckungsbereich
