Tipo di prodotto	Rivelatore di movimento
Marca	Gewiss
Modello	GW14786
Tecnologia di rilevamento	Infrarosso passivo (PIR)
Angolo di rilevamento	180°
Portata di rilevamento	Fino a 12 metri
Alimentazione	230 V ~ 50 Hz
Potenza massima di carico	2000 W (lampada a incandescenza) / 400 VA (fluorescente compatta)
Regolazione del tempo di ritardo	Da 10 secondi a 15 minuti
Regolazione della soglia di luminosità	Da 3 a 2000 lux
Grado di protezione	IP44
Dimensioni (L x A x P)	120 x 80 x 90 mm
Peso	0,25 kg
Colore	Bianco
Temperatura di funzionamento	-20°C a +40°C
Funzioni principali	Rilevamento movimento, controllo illuminazione, modalità test
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Installazione da parte di un professionista.
Ricambi e riparabilità	Nessun ricambio disponibile. In caso di guasto, sostituire l'apparecchio.
Garanzia	2 anni

Domande frequenti - GW14786 Gewiss

Come installare il rivelatore di movimento GW14786?

Spegnere l'alimentazione elettrica, fissare il supporto a parete, collegare i fili secondo lo schema del manuale (fase, neutro, carico), quindi regolare i parametri di temporizzazione e luminosità.

Perché il mio rivelatore non si accende?

Verificare che l'alimentazione sia presente, che la soglia di luminosità sia regolata correttamente (posizione notte) e che la portata di rilevamento non sia ostruita.

Il rivelatore rimane acceso permanentemente, cosa fare?

Ridurre il tempo di ritardo o verificare che nessuna fonte di calore (animali, termosifone) attivi il rivelatore in continuo. Regolare la sensibilità se possibile.

Qual è la portata di rilevamento del GW14786?

La portata è di circa 12 metri con un angolo di 180°, a seconda delle condizioni ambientali.

Posso utilizzare questo rivelatore all'esterno?

Sì, il grado IP44 lo protegge dagli spruzzi d'acqua, ma evitate l'esposizione diretta a pioggia battente.

Come regolare la sensibilità del rivelatore?

Utilizzare il potenziometro di sensibilità (se presente) o regolare l'orientamento del sensore. Fare riferimento al manuale per le regolazioni precise.

Il rivelatore attiva falsi movimenti, perché?

Le cause possibili: animali, foglie di alberi, riflessi, variazioni di temperatura. Provare a spostare il sensore o ridurre la sensibilità.

Qual è la potenza massima accettabile per l'illuminazione collegata?

Fino a 2000 W per lampade a incandescenza e 400 VA per lampade fluorescenti compatte o LED.

Come pulire il rivelatore?

Utilizzare un panno morbido e asciutto. Evitare prodotti per la pulizia che potrebbero danneggiare l'involucro o il sensore.

Il rivelatore non reagisce di giorno, è normale?

Sì, se la soglia di luminosità è regolata su 'notte' o un valore basso, il rivelatore si attiva solo in condizioni di scarsa luminosità. Regolare il potenziometro su 'giorno' per un funzionamento 24 ore su 24.

MANUALE UTENTE GW14786 Gewiss

Rivelatore di movimento con crepuscolare EIB - da incasso

Movement detector with EIB twilight switch - flush-mounted Détecteur de mouvement avec capteur crépusculaire EIB - encastrable Detector de movimiento con crepuscular EIB - empotrable Bewegungsmelder mit Dämmerungsschalter EIB - für Unterputzmontage

① Potenziometro regolazione sensibilità luminosa

Potentiometer to regulate light sensitivity - Potentiomètre de réglage de la sensibilité lumineuse - Potenciómetro de regulación de la sensibilidad luminosa - Potentiometer Einstellung Helligkeitsempfindlichkeit

② Potenziometro regolazione tempo di recovery

Recovery time regulation potentiometer - Potentiomètre de réglage de la période de recovery - Potenciómetro de regulación del tiempo de recovery - Potentiometer Einstellung Recovery-Zeit

③ Sensori IR e crepuscolare

IR sensors and twilight switch - Capteurs IR et capteur crépusculaire - Sensores IR y crepuscular - IR-und Dämmerungssensoren

④ LED di rivelazione movimento

Movement detector LED - LED de détection de mouvement - LED de detección de movimiento - LED für Bewegungserfassung

⑤ LED di programmazione indirizzo fisico

Physical address programming LED - LED de programmation adresse physique LED de programación de dirección física - LED für Programmierung physikalische Adresse

⑥ Tasto di programmazione indirizzo fisico

Physical address programming button - Touche de programmation adresse physique Tecla de programación de dirección física - Taste für Programmierung physikalische Adresse

⑦ Terminali bus

pag. DESCRIZIONE GENERALE 4

INSTALLAZIONE 5

PROGRAMMAZIONE CON SOFTWARE ETS 6

DATI TECNICI 7

DESCRIZIONE GENERALE

Il Rivelatore di movimento con crepuscolare EIB - da incasso permette di inviare un comando di attivazione a dispositivi attuatori tramite il bus KNX/EIB in funzione dei movimenti rivelati e della luminosità misurata.

Il sensore ad infrarossi (IR) passivo ha una lente orientabile ad apertura fissa.

Il rivelatore è alimentato dalla linea bus ed è dotato frontalmente di due potenziometri locali, per la regolazione della sensibilità alla luce e per la variazione del tempo di recovery (+/- 50% del valore impostato via ETS), e di un LED verde di segnalazione che indica la rivelazione di movimento e il conseguente invio di messaggi sul bus.

Funzioni

Il dispositivo viene configurato con il software ETS per realizzare una delle funzioni elencate qui di seguito.

Comandi:

- invio comandi (1 bit / 1 byte) su evento di inizio e/o fine movimento

Altre funzioni:

• rivelazione movimento condizionato dalla luminosità o incondizionato
• regolazione soglia luminosità locale o via parametro ETS
• abilitazione/disabilitazione funzionamento via bus
• attivazione invio comandi su oggetto bus
• fino a 4 blocchi di commutazione ausiliari
• pausa di sicurezza parametrizzabile
• funzione sensore crepuscolare puro

Schema connessioni

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX/EIB, che sono riportate nel Manuale Tecnico.

Connessioni elettriche

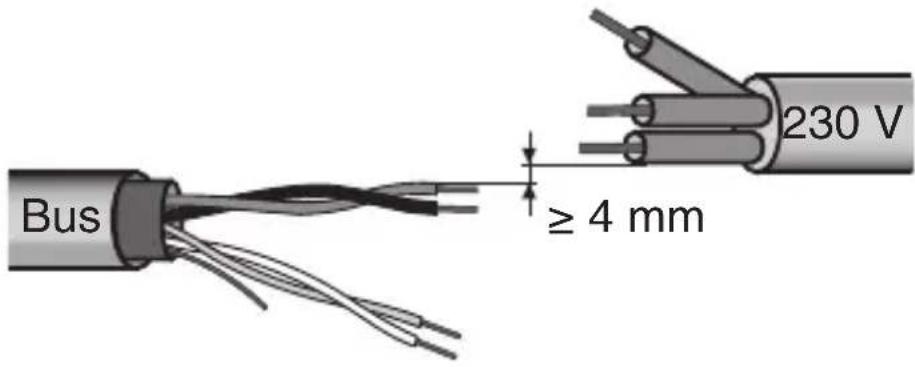

Distanza minima bus - linea elettrica

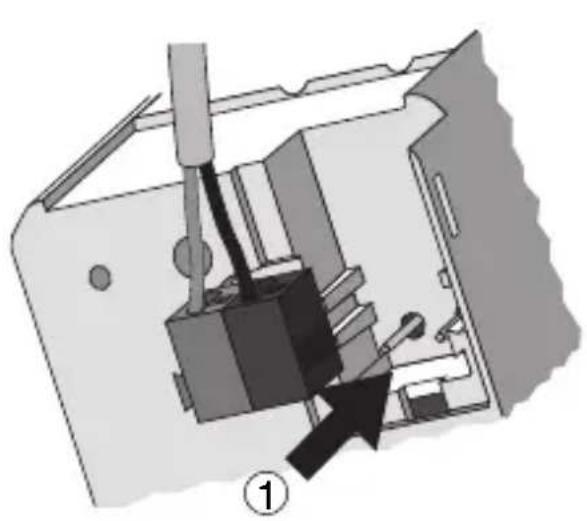

Fissaggio morsetto ad innesto

Inserire il dispositivo in un supporto Chorus, facendo attenzione che i potenziometri frontali si trovino in alto.

Completare eventualmente il supporto con altri dispositivi Chorus o coprifori e fissarlo al contenitore prescelto (scatola da incasso, scatola da parete, etc.).

Applicare la placca di finitura.

PROGRAMMAZIONE CON SOFTWARE ETS

Il dispositivo deve essere configurato con il software ETS.

Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contenute nel Manuale Tecnico.

Dopo aver configurato il dispositivo si possono regolare manualmente la soglia d'intervento del sensore e il tempo di recovery.

Regolazione della soglia di intervento del sensore crepuscolare

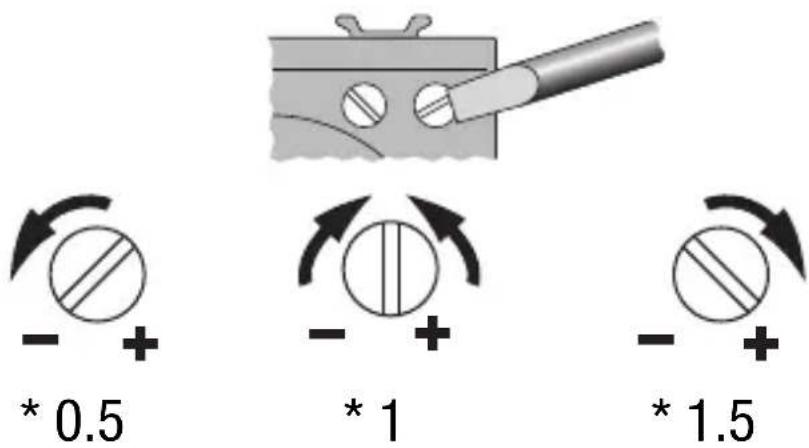

Regolazione manuale del tempo di recovery

DATI TECNICI

Comunicazione	Bus KNX/EIB
Alimentazione	Tramite bus KNX/EIB, 29 V dc SELV
Cavo bus	KNX/EIB TP1
Assorbimento corrente dal bus	5 mA max
Elementi di comando	1 tasto miniatura di programmazione indirizzo fisico
Elementi di visualizzazione	1 LED rosso di programmazione indirizzo fisico1 LED verde di segnalazione
Elementi di misurazione	1 sensore PIR ( = 5 ÷ 14 m )1 sensore crepuscolare (10÷500 lux)
Elementi di configurazione	1 potenziometro rotativo per regolazionesensore crepuscolare1 potenziometro rotativo per variazionetempo di recovery
Copertura sensore IR	Distanza max: 10mCopertura verticale: 30°, orientabileCopertura orizzontale: 105°, orientabile
Ambiente di utilizzo	Interno, luoghi asciutti
Temperatura di funzionamento	-5 ÷ +45 °C
Temperatura di stoccaggio	-25 ÷ +70 °C
Umidità relativa	Max 93% (non condensante)
Connessione al bus	Morsetto ad innesto, 2 pin ∅ 1 mm
Grado di protezione	IP20
Dimensione	2 moduli Chorus
Riferimenti normativi	Direttiva bassa tensione 2006/95/CEDirettiva compatibilità elettromagnetica 89/336/CEEEN50428, EN50090-2-2
Certificazioni	KNX/EIB

DATI TECNICI

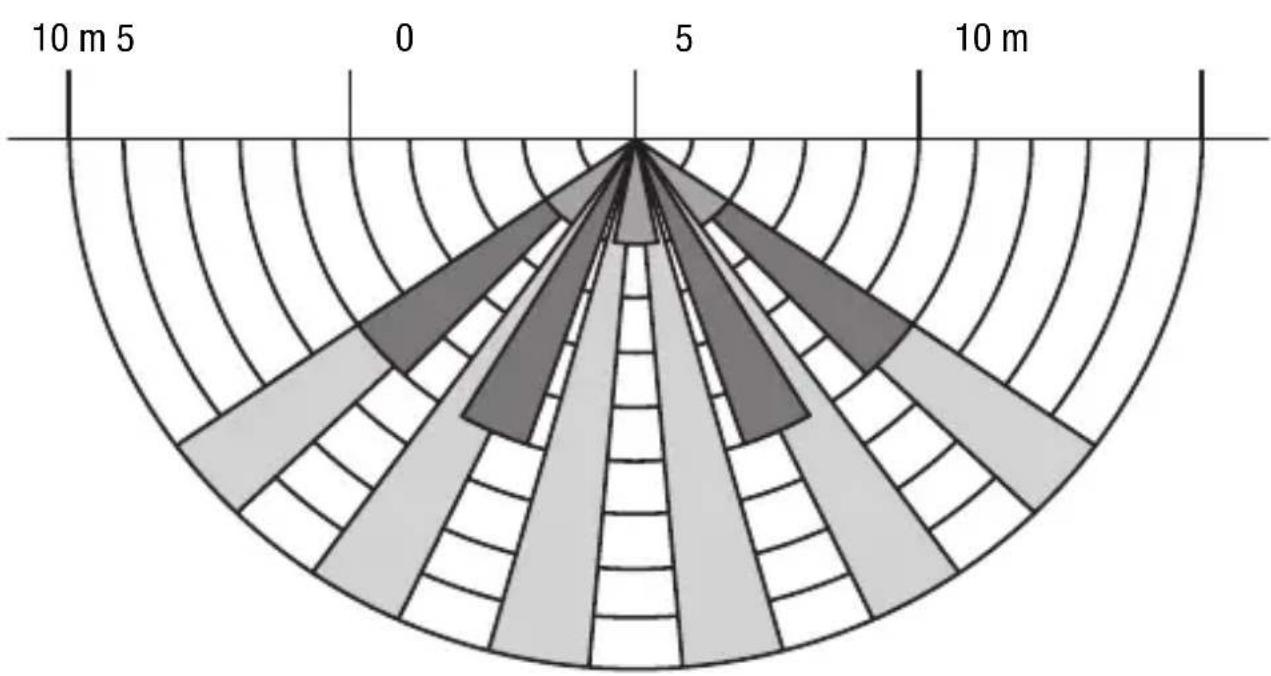

Zona di copertura orizzontale

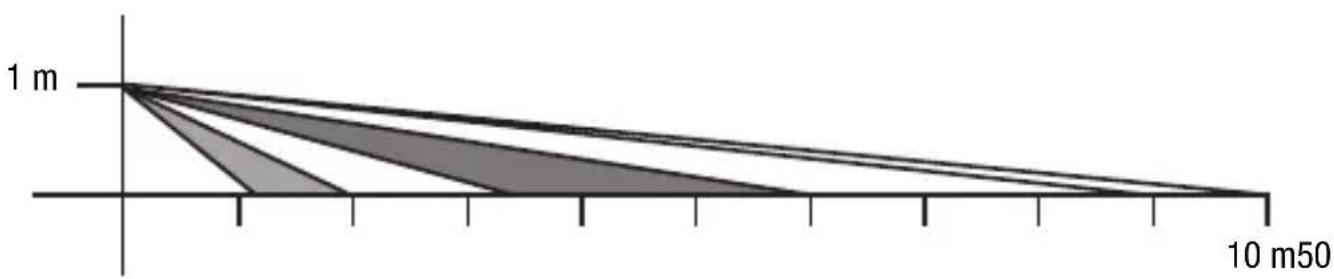

Zona di copertura verticale
