Tipo di prodotto	Rilevatore di movimento infrarosso passivo
Marca	Gewiss
Modello	GW14861
Dimensioni (A x L x P)	130 x 70 x 90 mm
Peso	230 g
Alimentazione	230 V AC, 50 Hz
Consumo	≤ 0,5 W in stand-by
Tipo di rilevamento	Movimento a infrarossi passivo (PIR)
Angolo di rilevamento	180°
Portata di rilevamento	12 metri (a 25°C)
Regolazione sensibilità	Sì, tramite potenziometro
Regolazione temporizzazione	Da 5 secondi a 15 minuti
Soglia di luminosità	Da 3 a 2000 lux (regolabile)
Tipo di uscita	Contatto pulito (NO/NF) per illuminazione o allarme
Carico max	2300 W (resistivo) / 1000 W (induttivo)
Temperatura di funzionamento	Da -20°C a +50°C
Grado di protezione	IP44
Materiale della custodia	Policarbonato resistente ai raggi UV
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Installazione consigliata da un professionista.
Ricambi e riparabilità	Nessun ricambio disponibile. In caso di guasto, sostituire l'apparecchio.
Informazioni generali	Rilevatore per esterno/interno adatto ad applicazioni residenziali e commerciali leggere.

Domande frequenti - GW14861 Gewiss

Come installare il rilevatore di movimento Gewiss GW14861?

Spegnere l'alimentazione elettrica. Fissare il supporto alla parete con i tasselli in dotazione. Collegare i fili secondo lo schema: fase (L), neutro (N) e carico. Regolare la sensibilità e la temporizzazione prima di riaccendere.

Qual è la portata di rilevamento del GW14861?

La portata massima è di 12 metri su 180° in condizioni ottimali (temperatura ambiente 25°C). Temperature estreme o un'installazione errata possono ridurre la portata.

Come regolare la sensibilità del rilevatore?

Utilizzare il potenziometro contrassegnato SENS sul coperchio. Ruotare in senso orario per aumentare la sensibilità, antiorario per diminuirla. Una regolazione troppo alta può causare attivazioni indesiderate.

Si può usare questo rilevatore all'esterno?

Sì, il grado di protezione IP44 lo protegge da schizzi d'acqua e polvere. Evitare comunque l'esposizione diretta a forti piogge o umidità eccessiva.

Come modificare la temporizzazione (tempo di illuminazione)?

Regolare il potenziometro TIME da 5 secondi (posizione minima) a 15 minuti (posizione massima). Ruotare in senso orario per allungare la durata.

Cosa fare se il rilevatore rimane sempre acceso?

Verificare che la soglia di luminosità non sia impostata su solo notte e che la temporizzazione non sia troppo lunga. Pulire la lente con un panno morbido. Se il problema persiste, ridurre la sensibilità.

Perché il rilevatore non si attiva?

Assicurarsi che l'alimentazione sia presente e che la soglia di luminosità (LUX) permetta il rilevamento (ruotare verso il sole per modalità giorno/notte). Verificare che la lente non sia ostruita e che la sensibilità non sia troppo bassa.

Qual è il carico massimo che può comandare il GW14861?

Supporta fino a 2300 W per carichi resistivi (lampadine a incandescenza) e 1000 W per carichi induttivi (motori, trasformatori). Per i LED, la potenza deve essere inferiore a 500 W a causa delle correnti di spunto.

Come pulire il rilevatore?

Utilizzare un panno morbido leggermente umido o asciutto. Non utilizzare mai prodotti chimici, alcol o detergenti abrasivi che potrebbero danneggiare la lente o la custodia in policarbonato.

Il rilevatore può essere utilizzato con un timer programmabile?

Sì, può essere collegato in serie a un interruttore orario. In questo caso, il timer deve fornire una tensione di 230 V al rilevatore. Assicurarsi che le caratteristiche elettriche siano compatibili con il carico totale.

MANUALE UTENTE GW14861 Gewiss

Rivelatore volumetrico di presenza a raggi infrarossi da parete

USER MANUAL: BURGLAR ALARM SYSTEM

Attenersi scrupolosamente alle norme operanti sulla realizzazione di impianti elettrici e sistemi di sicurezza, oltre che alle prescrizioni del costruttore riportate nella manualistica a corredo dei prodotti.

Fornire all'utilizzatore tutte le indicazioni sull'uso e sulle limitazioni del sistema installato, specificando che esistono norme specifiche e diversi livelli di prestazioni di sicurezza che devono essere commisurati alle esigenze dell'utilizzatore.

Far prendere visione all'utilizzatore delle avvertenze riportate in questo documento.

PER L'UTILIZZATORE:

Verificare periodicamente e scrupolosamente la funzionalità dell'impianto accertandosi della correttezza dell'esecuzione delle manovre di inserimento e disinserimento.

Curare la manutenzione periodica dell'impianto affidandola a personale specializzato in possesso dei requisiti prescritti dalle norme vigenti.

Provvedere a richiedere al proprio installatore la verifica dell'adeguatezza dell'impianto al mutare delle condizioni operative (es. variazioni delle aree da proteggere per estensione, cambiamento delle metodiche di accesso ecc...)

Questo dispositivo è stato progettato, costruito e collaudato con la massima cura, adottando procedure di controllo in conformità alle normative vigenti. La piena rispondenza delle caratteristiche funzionali è conseguita solo nel caso di un suo utilizzo esclusivamente limitato alla funzione per la quale è stato realizzato, e cioè:

Rilevatore di movimento per sistemi antintrusione via radio con centrali GW 20 470 e GW 20 481

Qualunque utilizzo al di fuori di questo ambito non è previsto e quindi non è possibile garantire la sua corretta operatività.

I processi produttivi sono sorvegliati attentamente per prevenire difettosità e malfunzionamenti; purtuttavia la componentistica adottata è soggetta a guasti in percentuali estremamente modeste, come d'altra parte avviene per ogni manufatto elettronico o meccanico.

AVVERTENZE

Vista la destinazione di questo articolo (protezione di beni e persone) invitiamo l'utilizzatore a commisurare il livello di protezione offerto dal sistema all'effettiva situazione di rischio (valutando la possibilità che detto sistema si trovi ad operare in modalità degradata a causa di situazioni di guasti od altro), ricordando che esistono norme precise per la progettazione e la realizzazione degli impianti destinati a questo tipo di applicazioni.

Richiamiamo l'attenzione dell'utilizzatore (conduttore dell'impianto) sulla necessità di provvedere regolarmente ad una manutenzione periodica del sistema almeno secondo quanto previsto dalle norme in vigore oltre che ad effettuare, con frequenza adeguata alla condizione di rischio, verifiche sulla corretta funzionalità del sistema stesso segnatamente alla centrale, sensori, avvisatori acustici, combinatore/i telefonico/i ed ogni altro dispositivo collegato.

Al termine del periodico controllo l'utilizzatore deve informare tempestivamente l'installatore sulla funzionalità riscontrata.

La progettazione, l'installazione e la manutenzione di sistemi incorporanti questo prodotto sono riservate a personale in possesso dei requisiti e delle conoscenze necessarie ad operare in condizioni sicure ai fini della prevenzione infortunistica.

É indispensabile che la loro installazione sia effettuata in ottemperanza alle norme vigenti. Le parti interne di alcune apparecchiature sono collegate alla rete elettrica e quindi sussiste il rischio di folgorazione nel caso in cui si effettuino operazioni di manutenzione al loro interno prima di aver disconnesso l'alimentazione primaria e di emergenza.

Alcuni prodotti incorporano batterie ricaricabili o meno per l'alimentazione di emergenza.

Errori nel loro collegamento possono causare danni al prodotto, danni a cose e pericolo per l'incolumità dell'operatore (scoppio ed incendio).

Il dispositivo è compatibile anche con la nuova centrale antintrusione GW 10 931; per la sua configurazione fare riferimento al manuale di programmazione della centrale.

Timbro della ditta installatrice:

INDICE

ISTRUZIONI D'IMPIEGO pag.

- Generalità.... 5

- Schema operativo del sistema via radio gestito da centrali GW 20 481....6

- Installazione 7

- Magnete allarme rimozione placca 9

- Collegamenti e Selezioni 10

- Opzioni di Funzionamento 13

- Programmazione configurazione.... 14

- Diagrammi di copertura.... 15

- Esempi Operativi 16

- Operazioni di montaggio.... 20

CARATTERISTICHE FUNZIONALI/DATI TECNICI 21

Generalità

Il sensore all'infrarosso passivo mod. GW 10/12/14 861 - GW 10/12/14 866 è un dispositivo autonomo in grado di rilevare la presenza di energia all'infrarosso generata dal passaggio di una persona nell'area controllata dal sensore. Gli stati di allarme, manomissione e supervisione attivano una trasmissione, lo stato di batteria scarica viene automaticamente accodato alla prima trasmissione utile.

Il segnale radio è codificato e compatibile solo con centrali GW 20470 e GW 20481; l'alimentazione viene fornita da n° 3 batterie alcaline da 1,5V, che garantiscono un'autonomia valutabile in anni di attività, (vedi caratteristiche a pag. 21), la portata operativa e' di 50 metri circa in campo aperto.

Per l'identificazione del dispositivo remoto viene trasmesso un codice digitale ad una frequenza prevista per applicazioni a bassa potenza (LPD). La generazione del codice avviene in fase di installazione del dispositivo, viene infatti trasmesso un codice valido scelto casualmente da una base di 34 milioni di miliardi di combinazioni; una procedura anticollisione viene attivata in ricezione per aumentare la sicurezza del sistema.

Il sensore incorpora le seguenti sezioni funzionali: un sofisticato circuito di generazione d'allarme con trasmissione radio codificata, visualizzazione a led, un circuito d'integrazione (selezionabile tra due o quattro impulsi in 8 secondi) per eliminare gli allarmi dovuti a riscaldamenti repentini e puntiformi.

Nel mod. GW 10/12/14 861 - GW 10/12/14 866 è inserito un temporizzatore di inibizione, tra un allarme ed il successivo, di 5 minuti per la salvaguardia della carica della batteria utilizzata in caso di continui movimenti nell'area protetta.

La batteria interna viene costantemente monitorata per rilevare il suo stato di carica e l'eventuale anomalia viene accodata alla prima trasmissione utile.

Le spie di segnalazione incorporate (escludibili) permettono di controllare lo stato operativo del sensore.

Si consiglia, in ogni caso, di attenersi alle principali regole di installazione di rivelatori a raggi infrarossi riportate in questo manuale.

ISTRUZIONI D'IMPIEGO

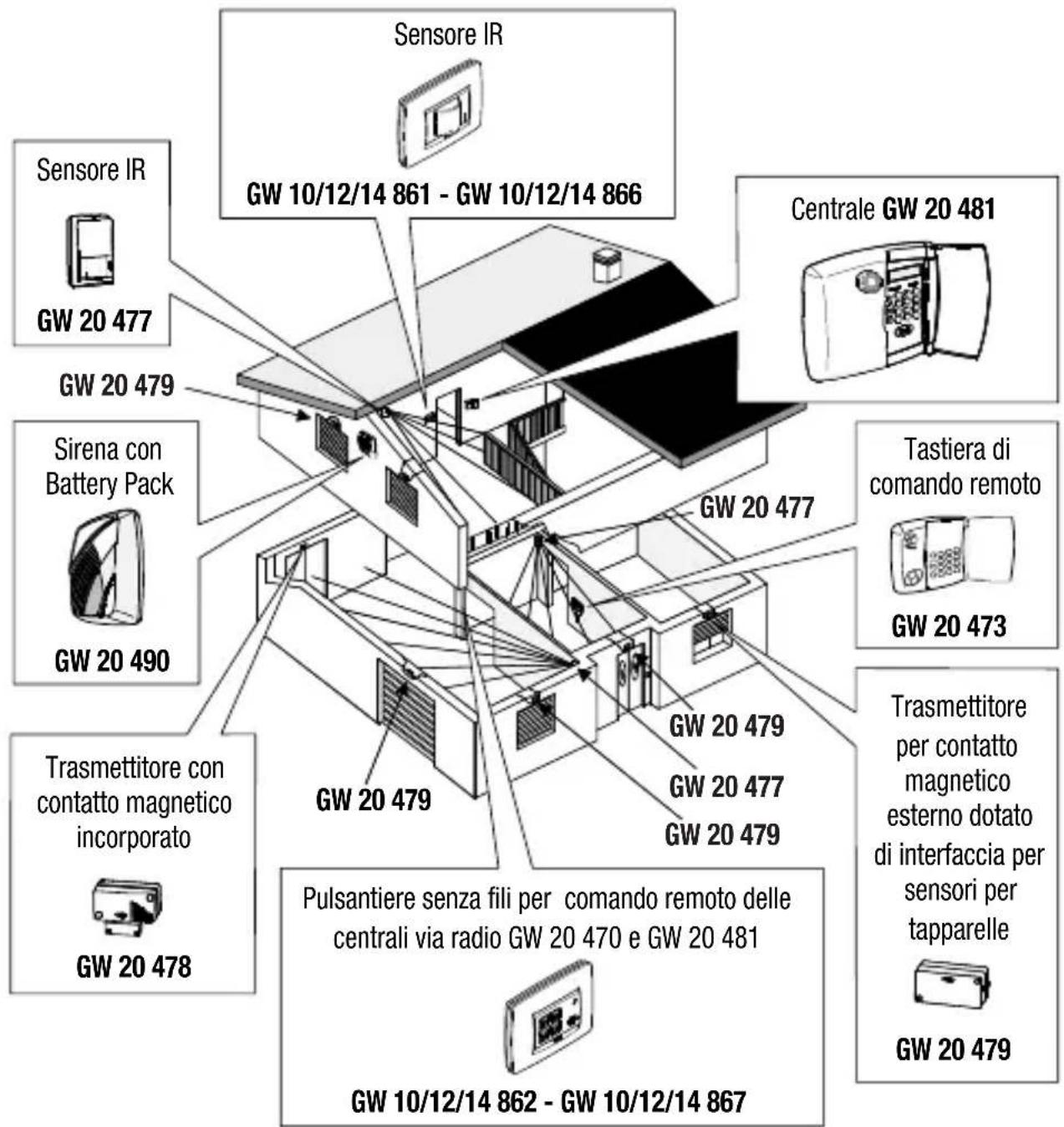

▶ Schema operativo del sistema via radio gestito da centrali GW 20 481

Installazione

L'installazione del sensore deve comunque rispettare alcune regole per evitare cadute di prestazione dovute ad errori di posizionamento, infatti è di vitale importanza definire con la massima cura l'area operativa del sistema ricevente all'interno del quale il sensore viene installato, la reale copertura dei sensori e la corretta installazione specialmente in rapporto alla natura dei materiali impiegati nella costruzione dello stabile. I disegni seguenti mostrano posizioni di installazione esatte e sbagliate, oggetti che possono attenuare il segnale RF e l'attenuazione di alcuni materiali da costruzione.

Installazione

Situazioni critiche di attenuazione dei segnali radio:

Dispositivi che trasmettono o ricevono codici digitali compatibili verso e da centrali GW 20 470 e GW 20 481	Cause di distrurbo dei segnali	Qualità dei segnali trasmessi e ricevuti
Sirene AutoalimentateGW 20 490Attuatore GW 20 475 per segnalazioni remoteRivelatori IRGW 10/12/14 861GW 10/12/14 866TrasmettitoreGW 20 478TrasmettitoreGW 20 479Tastiera GW 20 473 per comando remotoPulsantiere:GW 10/12/14 862GW 10/12/14 867TelecomandoGW 20 472	SpecchiPortoni in metalloGriglie metalliche (come ad esempio BOCCHE DI LUPO e MURI, PAVIMENTI, SOFFITTI in CEMENTO ARMATO)

Attenuazioni dei principali materiali da costruzione:

90% - 100%

della piena potenza

pareti in compensato o in tamburato

65% - 95%

della piena potenza

mattoni pieni o forati

10% - 70%

della piena potenza

cemento armato o lamiera e intonaco

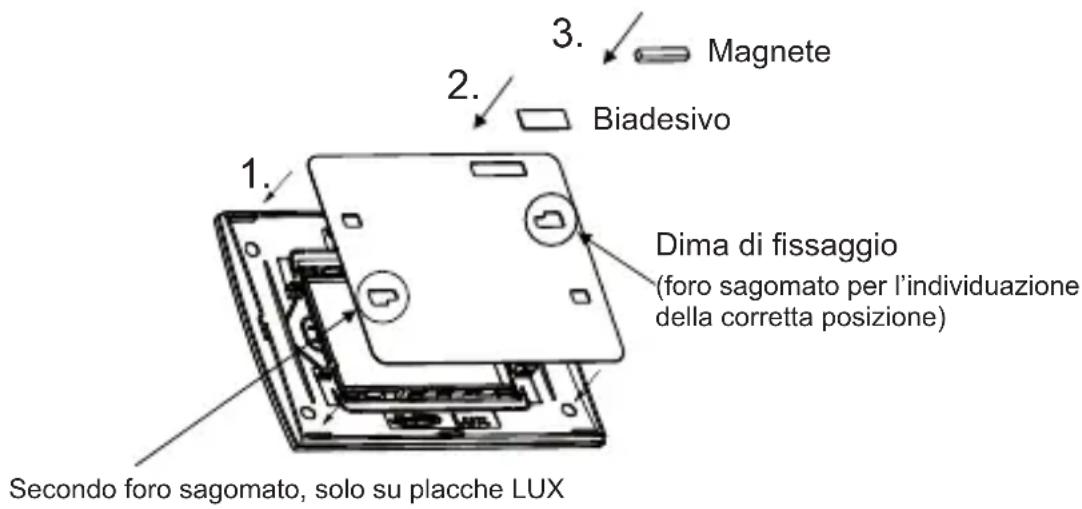

Magnete allarme rimozione placca

Al fine di garantire un'adeguata protezione al sistema, il prodotto genera un segnale di antimanomissione in caso di asportazione della placca frontale.

La presenza della placca viene verificata utilizzando un tamper magnetico.

Per ottenere ciò è necessario montare il magnete sulla placca utilizzando il kit a corredo del prodotto, che contiene:

• N°1 magnete;
• N°1 biadesivo di fissaggio del magnete alla placca;
  •N°1 dima di fissaggio;

Operazioni

1. Fissare la dima sulla parte posteriore della placca, prestando attenzione alla corretta posizione di inserimento, (nel caso della placca LUX verificare anche il corretto orientamento rispetto alla scritta GEWISS riportata sulla cornicetta frontale);
2. Inserire e fissare il biadesivo sulla placca, utilizzando come riferimento la sfinestratura della dima;
   3.Fissare il magnete sul biadesivo (avendo cura di centrarlo rispetto alle freccie riportate accanto alla sfinestratura)
3. Rimuovere la dima di fissaggio;
4. Montare la placca sul prodotto rispettando la corretta posizione;

Se il magnete non è installato correttamente, il sensore oltre al segnale di presenza invia quello di tamper aperto, generando così un allarme in centrale.

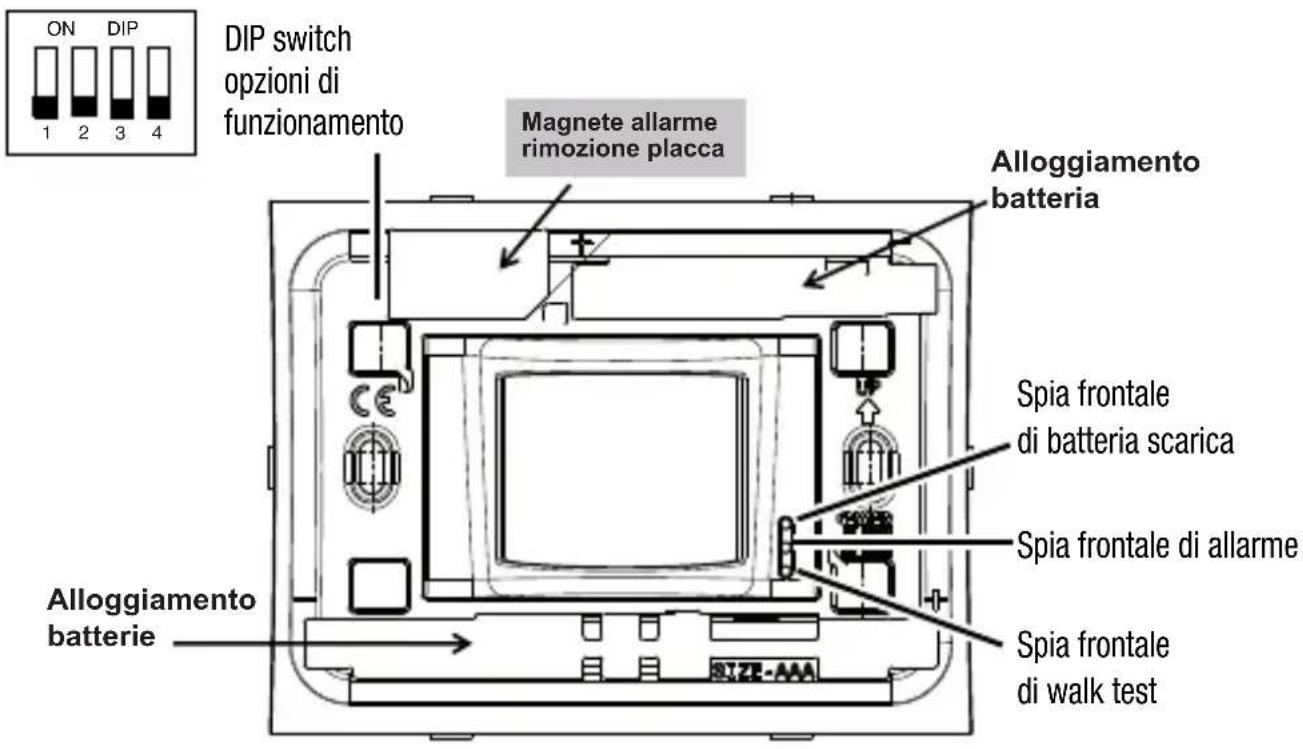

Collegamenti e Selezioni

VISTA FRONTALE

VISTA POSTERIORE

DIMENSIONI

Collegamenti e Selezioni

OPZIONI DI FUNZIONAMENTO

Le opzioni di funzionamento del rivelatore vanno impostate agendo sui DIP switch:

DIP switch 1: ESCLUSIONE WALK TEST

OFF: walk test attivato (default)

ON: walk test escluso

DIP switch 2: ESCLUSIONE LED

OFF: accensione LED attivata (default)

ON: accensione LED esclusa

DIP switch 3: SELEZIONE NUMERO IMPULSI ALLARME

OFF: 2 impulsi in 8 secondi (default)

ON: 4 impulsi in 8 secondi

DIP switch 4: ESCLUSIONE ALLARME ASPORTAZIONE RIVELATORE

OFF: allarme asportazione attivato (default)

ON: allarme asportazione escluso

ATTENZIONE: per aumentare la durata della batteria si consiglia di escludere la spie di segnalazione: con la spia di walk test inserita si ottiene una riduzione dell'autonomia del 10%.

Collegamenti e Selezioni

WALK-TEST

La modalità di walk-test viene utilizzata per il collaudo del rivelatore e per la verifica della zona di copertura.

Se la funzione di walk-test è attivata (DIP switch 1 OFF), dopo il ritardo di inizializzazione (in caso di prima accensione dell'apparato), il rivelatore entra automaticamente in modalità di walk-test e vi resta per 10 minuti, al termine dei quali il sensore passa direttamente in modalità operativa.

Alla rilevazione di una presenza, il sensore segnala la modalità walk-test facendo lampeggiare tutti e tre i LED. In modalità walk-test il tempo di inibizione della trasmissione è ridotto a 30 secondi. La trasmissione viene segnalata facendo lampeggiare 3 volte tutti i LED.

L'uscita automatica dalla modalità di walk-test dopo 10 minuti, permette di velocizzare l'installazione in quanto non è necessario riaprire il sensore per escludere questa funzionalità. In caso di necessità è sempre possibile terminare immediatamente la modalità di walk-test impostando il DIP switch 1 su ON.

In caso di batteria scarica i LED non vengono accesi (ad eccezione del LED rosso seguito dal LED giallo durante le trasmissioni di allarme).

ESCLUSIONE LED

L'esclusione dei LED permette di disabilitarne l'accensione in modo da aumentare l'autonomia delle batterie del sensore fino al 10%.

Se il DIP switch 2 è ON, i LED di segnalazione sono spenti in modalità operativa.

Se il DIP switch 2 è OFF, l'accensione dei LED è abilitata; ma il LED verde di rilevazione presenze si limita ad una accensione ogni 5 secondi, anche se vengono rilevati più impulsi (comunque conteggiati per la segnalazione di allarme).

In modalità walk-test i LED vengono accesi indipendentemente da questa selezione; trascorsi 10 minuti, il sensore entra in modalità operativa e i LED vengono tenuti spenti.

NOTA: il LED verde viene acceso solamente durante il tempo di inibizione del sensore (5 minuti dopo ciascuna trasmissione); trascorso il tempo di inibizione, a sensore operativo, il LED verde non segnala più gli impulsi rilevati fino alla successiva trasmissione di allarme e conseguente nuova inibizione. Tale funzionamento, pur consentendo la verifica visiva del buon funzionamento del sensore, impedisce ad eventuali intrusi di avere informazioni sullo stato di operatività del sensore e sull'area di copertura, prima che venga effettuata una segnalazione di allarme.

Opzioni di Funzionamento

SELEZIONE NUMERO IMPULSI ALLARME

La selezione del DIP switch 3 permette di definire il numero di impulsi di presenza (due o quattro che devono essere rilevati dal sensore (in un intervallo di 8 secondi) prima di effettuare una segnalazione di allarme. La scelta deve essere effettuata in funzione del livello di sensibilità che si vuole dare al sistema antintrusione, con due impulsi (DIP switch 3 OFF) si ottiene maggiore sensibilità ma anche maggior consumo e conseguente calo di autonomia delle batterie.

ESCLUSIONE ALLARME ASPORTAZIONE RIVELATORE

La selezione del DIP switch 4 permette di attivare o di escludere l'allarme legato all'asportazione del rivelatore, in seguito all'apertura del contatto di allarme posto sul retro dell'apparato stesso.

Il rivelatore segnala batteria scarica quando le batterie hanno raggiunto il termine della propria vita operativa. La condizione di batteria scarica viene comunicata alla centrale e visualizzata facendo lampeggiare il LED giallo del rivelatore dopo ogni trasmissione. In condizioni di batteria scarica, il LED verde viene mantenuto spento indipendentemente dalla selezione di accensione dei LED.

FASE DI INIZIALIZZAZIONE

In seguito alla prima accensione del rivelatore, l'apparato richiede circa 1 minuto per stabilizzarsi ed entrare nella modalità di funzionamento operativa. La fase di inizializzazione è segnalata dall'accensione continua del LED rosso.

FUNZIONAMENTO IN CONDIZIONI OPERATIVE

Durante il funzionamento in condizioni operative il rivelatore invia una trasmissione di allarme quando viene rilevato il numero di impulsi impostato (due o quattro) entro un intervallo di tempo di 8 secondi. Per risparmiare il consumo delle batterie, dopo ogni trasmissione di allarme, il rivelatore si inibisce automaticamente per 5 minuti, trascorsi i quali il sensore è di nuovo operativo e pronto a segnalare eventuali ulteriori allarmi. Una trasmissione di allarme viene rappresentata da un lampeggio del LED rosso; in caso di batteria scarica durante la trasmissione viene acceso il LED giallo subito dopo aver effettuato la trasmissione stessa mentre il LED verde di walk-test viene disattivato per preservare il più possibile la durata delle batterie.

Programmazione configurazione

A) Rimuovere la placca frontale del rivelatore e montare il magnete come indicato nelle pagine precedenti.
B) Inserire le batterie all'interno dell'alloggiamento plastico, prestando attenzione a rispettare le polarità indicate sul rivelatore.
C) Sulle centrali antintrusione GW 20 470 / GW 20 481 attivare la modalità acquisizione codice rilevatori.
D) Avvicinare la placca alla zona di lettura del magnete (il led rosso lampeggia una volta per indicare trasmissione avvenuta) in modo da memorizzare il codice del rivelatore presso la centrale.
E) Impostare sulla centrale i parametri del rivelatore (appartenenza al gruppo giorno/notte, al percorso di ingresso/uscita, supervisione, etc).

F) Sulle centrali GW 20 470 / GW 20 481 disattivare la modalità acquisizione.

G) Installare il rivelatore nelle posizioni consentite (a tale scopo è utile rivedere i disegni precedenti). Riposizionare la placca e controllare il funzionamento del dispositivo con trasmissioni di prova.

ATTENZIONE: la mancata cura nella richiusura del contenitore con la conseguente anomalia del circuito Tamper (contatto allarme asportazione rivelatore e magnete allarme rimozione placca) comporta la generazione di un allarme per manomissione ad ogni trasmissione. Il codice di manomissione viene accodato anche ad ogni altra trasmissione del sensore: è quindi possibile, ad esempio, che scatti l'allarme durante il giorno non a causa del movimento registrato dal sensore, ignorato a centrale disinserita, ma a causa del segnale di manomissione accodato alla trasmissione di intrusione appena effettuata.

Diagrammi di copertura

LENTE STANDARD

Diagramma di copertura della lente con protezione dalla luce bianca

VISTA SUPERIORE

VISTA LATERALE

Portata: 15 metri

Copertura: volumetrica, apertura 81°

Disposizione dei fasci: 18 zone disposte su 4 piani

Esempi Operativi

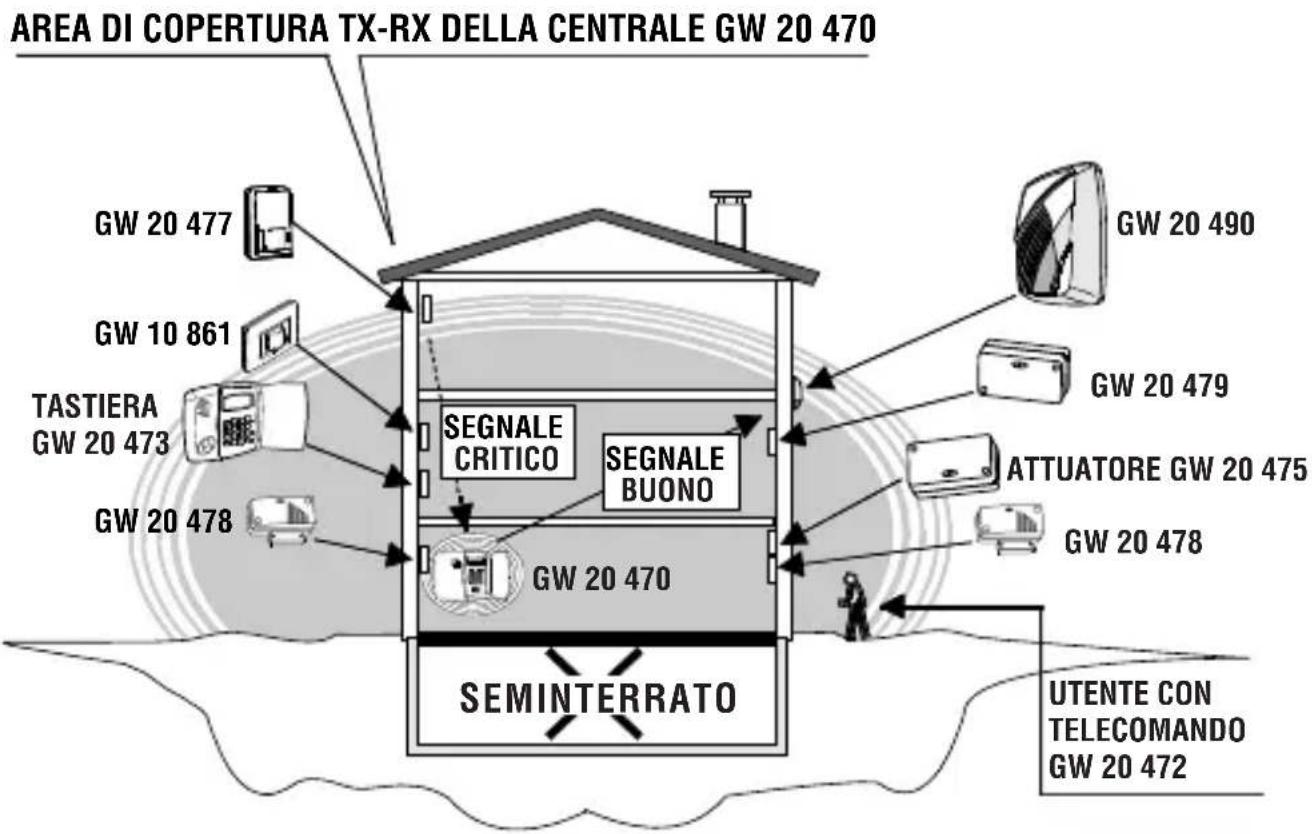

AREA DI COPERTURA TX-RX DELLA CENTRALE GW 20 470

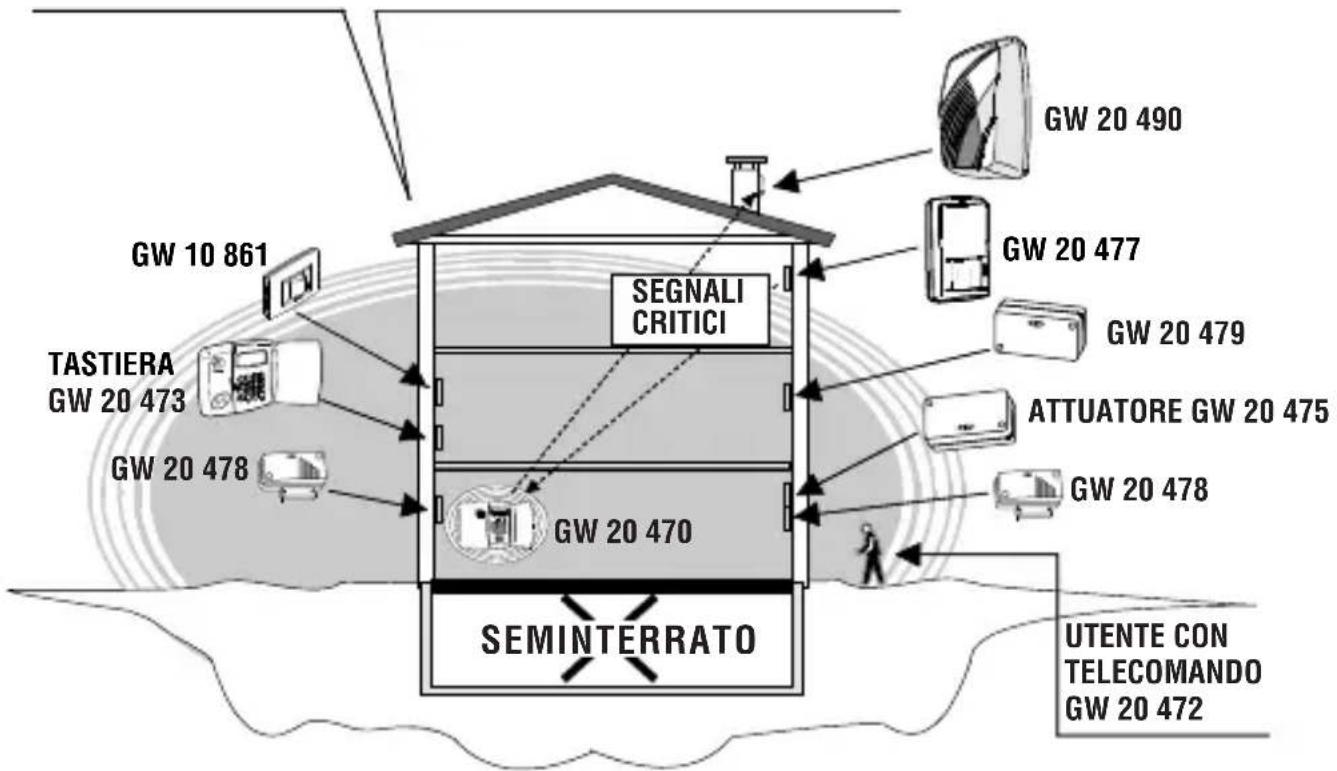

ESEMPIO 1

Si prevede di installare la centrale al piano terra, in posizione decentrata, di un edificio a tre piani.

In questo caso le varie infrastrutture architettoniche e assenza di disturbi “ostili” permettono una buona trasmissione dei segnali della maggior parte dei sensori e tastiera verso la centrale, una buona trasmissione della centrale verso l’attuatore ma riducono sia il segnale di trasmissione per il comando della sirena autoalimentata che un segnale in ricezione di un sensore volumetrico GW 20 477

Esempi Operativi

AREA DI COPERTURA TX-RX DELLA CENTRALE GW 20 470

SOLUZIONE 1

Si può spostare la centrale al primo piano ed in posizione centrata.

La soluzione mantiene la qualità precedente dei segnali dei sensori ed attuatore permette ora una buona trasmissione della centrale verso la sirena autoalimentata e una buona ricezione dal sensore volumetrico GW 20 477 critici in precedenza.

Per comodità operativa dell'utente si sposta la posizione della tastiera al piano terra senza problemi di segnale.

Esempi Operativi

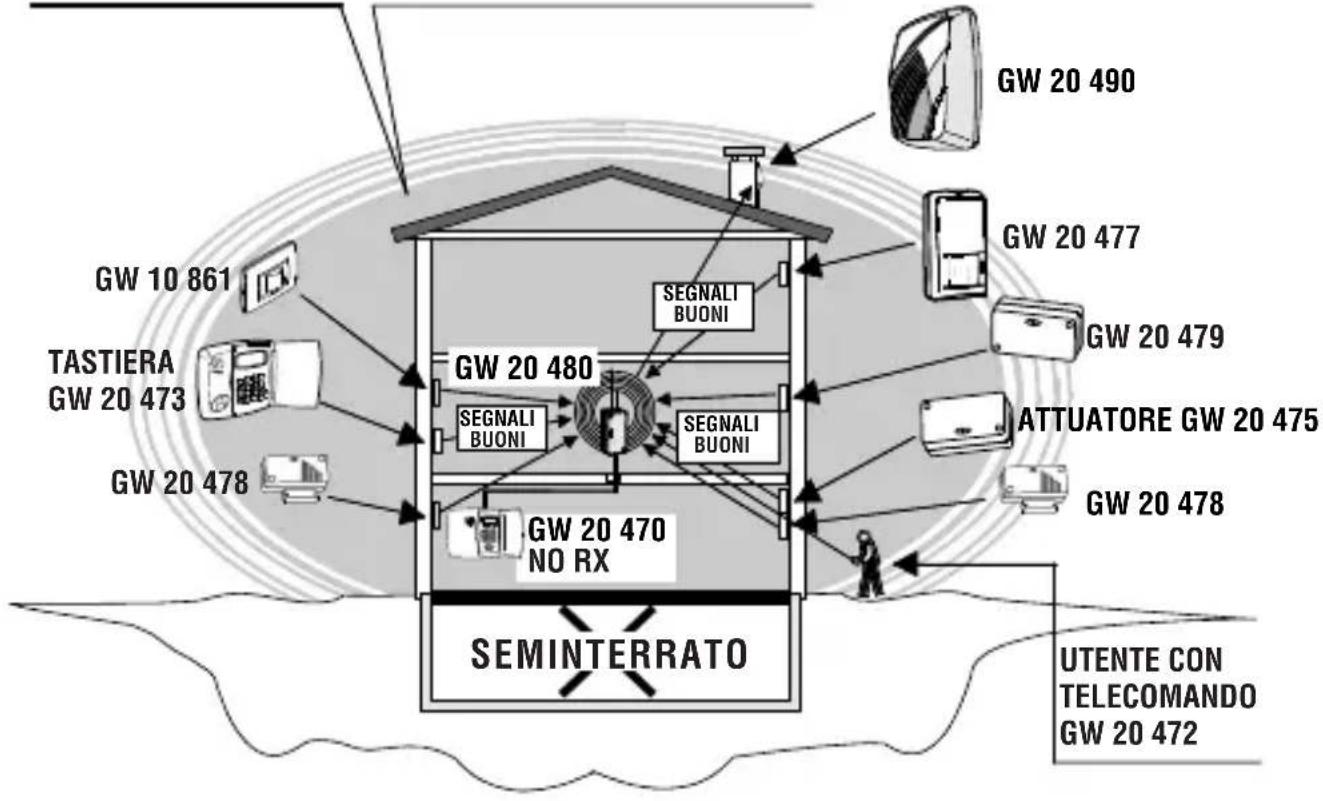

SOLUZIONE 2

Non si può spostare la centrale ma è possibile però posizionare diversamente sia la sirena che il sensore GW 20 477.

La soluzione mantiene la qualità precedente dei segnali dei sensori ed attuatore e permette ora una buona trasmissione della centrale verso la sirena autoalimentata ma persiste il segnale critico in trasmissione del sensore volumetrico GW 20477.

Esempi Operativi

AREA DI COPERTURA TX-RX DELLA TESTA GW 20480

SOLUZIONE 3

Si adotta una testa radio con TX e RX tipo GW 20 480 da installare in posizione ottimale e collegare via cavo alla centrale.

In questo caso l'unità GW 20 480 funziona come prolunga dei TX-RX della centrale, esclude automaticamente il funzionamento del circuito RX della centrale e diventa il punto di convergenza dei segnali in trasmissione e ricezione.

Con questa soluzione si può ritornare alla previsione originale d'installazione dei vari dispositivi in quanto tutti trasmettono e ricevono buoni segnali.

ISTRUZIONI D'IMPIEGO

Operazioni di montaggio

Apertura e chiusura del contenitore e inserimento batterie:

Inserire nelle apposite sedi, rispettando la polarità riportata sulla pulsantiera, n° 3 batterie alcaline ministilo AAA.

Il prodotto per il suo corretto funzionamento incorpora una batteria.

In caso di sostituzione, la stessa dovrà essere avviata allo smaltimento in modo differenziato in accordo con le normative locali vigenti in materia di rifiuti.

CARATTERISTICHE FUNZIONALI / DATI TECNICI

Modello: GW 10/12/14 861 - GW 10/12/14 866

Grado di protezione: IP3X

Alimentazione: n° 3 batterie 1,5V alcaline tipo AAA (ministilo)

Tensione min/max: 3 V / 4,5 V

Tensione batt. scarica: 3,7 V

Assorbimenti 9V: 16 μA a riposo, 20 mA di picco in TX.

Spie a led frontali: Walk-test, allarme e batteria scarica.

Esclusione spie: DIP-switch per WALK-TEST, batteria scarica, allarme.

Integrazione allarme: Selezionabile con DIP-switch tra 2 o 4 impulsi in 8 secondi.

Portata, copertura, zone sensibili: Vedi i diagrammi della lente a corredo

Temporizzazioni: Inibizione per movimento costante, quiete dopo un allarme per 5 minuti, con DIP-switch di WALK-TEST attivato, il tempo di inibizione della trasmissione è ridotto a 30 secondi

Inibizione sensore: circa 1 minuto di ritardo alla prima accensione.

Tamper: Protezione contro asportazione del rivelatore dal muro e rimozione della placca

Frequenza TX: Trasmissioni digitali su frequenze per apparati LPD.

Portata: 50 metri in campo aperto.

Autonomia: 2,5 anni

NOTA: Con spie abilitate l'autonomia diminuisce almeno del 10%, il segnale di batteria scarica viene generato ai 2/3 dell'autonomia del sensore.

Temperatura di funzionamento: da -10°C a + 45°C - 93 % Ur.

Dimensioni Placca ONE: L118 x H90 x P40 mm

Dimensioni Placca LUX: L123 x H90 x P40 mm

Dotazione: viti, tasselli, biadesivo per fissaggio e kit tamper magnetico.

Il sensore mod. GW 10/12/14 861 - GW 10/12/14 866 è un accessorio di apparati compatibili dotati di marcatura CE; è conforme alle direttive ETSI-300 220, alla 89/336/CEE riguardante la compatibilità elettromagnetica ed alla 93/68/CEE riguardante la sicurezza di bassa tensione.

ENGLISH

Con la presente, GEWISS dichiara che questo dispositivo è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE.

La dichiarazione di conformità può essere richiesta al seguente indirizzo:

Ai sensi dell'articolo 9, paragrafo 2 della direttiva europea 2004/108/CE, GEWISSS.p.A. è inoltre responsabile dell'immissione sul mercato comunitario.

lunedì ÷ venerdì - monday ÷ friday

[phone]

[e-mail]

www.gewiss.com
