Type de produit	Détecteur de mouvements infrarouge passif
Marque	Gewiss
Modèle	GW14861
Dimensions (H x L x P)	130 x 70 x 90 mm
Poids	230 g
Alimentation	230 V AC, 50 Hz
Consommation	≤ 0,5 W en veille
Type de détection	Mouvement infrarouge passif (PIR)
Angle de détection	180°
Portée de détection	12 mètres (à 25°C)
Réglage de sensibilité	Oui, par potentiomètre
Réglage de temporisation	5 secondes à 15 minutes
Seuil de luminosité	3 à 2000 lux (réglable)
Type de sortie	Contact sec (NO/NF) pour éclairage ou alarme
Charge max	2300 W (résistif) / 1000 W (inductif)
Température de fonctionnement	-20°C à +50°C
Indice de protection	IP44
Matière du boîtier	Polycarbonate résistant aux UV
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter l'alimentation avant toute intervention. Installation par un professionnel recommandée.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles. En cas de panne, remplacer l'appareil.
Informations générales	Détecteur extérieur/intérieur adapté aux applications résidentielles et commerciales légères.

FOIRE AUX QUESTIONS - GW14861 Gewiss

Comment installer le détecteur de mouvements Gewiss GW14861 ?

Coupez l'alimentation électrique. Fixez le support au mur avec les chevilles fournies. Raccordez les fils selon le schéma : phase (L), neutre (N) et charge. Réglez la sensibilité et la temporisation avant de remettre sous tension.

Quelle est la portée de détection du GW14861 ?

La portée maximale est de 12 mètres par 180° dans des conditions optimales (température ambiante 25°C). Des températures extrêmes ou une installation incorrecte peuvent réduire la portée.

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre marqué SENS sur le capot. Tournez dans le sens horaire pour augmenter la sensibilité, antihoraire pour la diminuer. Un réglage trop élevé peut provoquer des déclenchements intempestifs.

Peut-on utiliser ce détecteur en extérieur ?

Oui, l'indice de protection IP44 le protège contre les projections d'eau et la poussière. Évitez toutefois de l'exposer directement à de fortes pluies ou à une humidité excessive.

Comment modifier la temporisation (temps d'éclairage) ?

Réglez le potentiomètre TIME de 5 secondes (position minimale) à 15 minutes (position maximale). Tournez dans le sens horaire pour allonger la durée.

Que faire si le détecteur reste allumé en permanence ?

Vérifiez que le seuil de luminosité n'est pas réglé sur nuit uniquement et que la temporisation n'est pas trop longue. Nettoyez la lentille avec un chiffon doux. Si le problème persiste, réduisez la sensibilité.

Pourquoi le détecteur ne s'active-t-il pas ?

Assurez-vous que l'alimentation est présente et que le seuil de luminosité (LUX) autorise la détection (tournez vers le soleil pour mode jour/nuit). Vérifiez que la lentille n'est pas obstruée et que la sensibilité n'est pas trop basse.

Quelle est la charge maximale que peut commander le GW14861 ?

Il supporte jusqu'à 2300 W pour les charges résistives (ampoules à incandescence) et 1000 W pour les charges inductives (moteurs, transformateurs). Pour les LED, la puissance doit être inférieure à 500 W en raison des courants d'appel.

Comment nettoyer le détecteur ?

Utilisez un chiffon doux légèrement humide ou sec. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs qui pourraient endommager la lentille ou le boîtier en polycarbonate.

Le détecteur peut-il être utilisé avec une minuterie programmable ?

Oui, il peut être connecté en série avec un interrupteur horaire. Dans ce cas, la minuterie doit fournir une tension de 230 V au détecteur. Assurez-vous que les caractéristiques électriques sont compatibles avec la charge totale.

MODE D'EMPLOI GW14861 Gewiss

Détecteur volumétrique de présence à rayons infrarouges mural

Détecteur volumétrique de présence à rayons infrarouges mural

AVERTISSEMENTS

POUR L'INSTALLATEUR :

Veuillez vous conformer scrupuleusement aux normes sur la réalisation des équipements électriques et des systèmes de sécurité, ainsi qu'aux prescriptions données par le fabricant, qui se trouvent dans les manuels fournis avec les produits.

Veuillez fournir à l'utilisateur toutes les indications sur l'utilisation et sur les limites du système installé, en spécifiant qu'il existe des normes spécifiques et différents niveaux de performances de sécurité, qui doivent être proportionnés aux exigences de chaque utilisateur. Demander à l'utilisateur de lire les avertissements donnés dans ce document.

POUR L'UTILISATEUR :

Vérifier périodiquement et scrupuleusement si l'équipement fonctionne bien, en s'assurant que les manoeuvres de branchement et de débranchement s'exécutent correctement.

Veiller à l'entretien périodique de l'installation, en le confiant à du personnel spécialisé qui possède les qualités prescrites par les normes en vigueur.

Demandez à votre propre installateur de vérifier que l'installation est adéquate, au fur et à mesure que les conditions de fonctionnement changeront (ex. variations des zones à protéger, changement des méthodes d'accès etc...).

Ce dispositif a été conçu, construit et testé avec le maximum de soin, en adoptant des procédures de contrôle conformes aux réglementations en vigueur. Les caractéristiques fonctionnelles du système ne sont pleinement satisfaisantes que si son utilisation se limite exclusivement à la fonction pour laquelle il a été réalisé, c'est-à-dire :

Détecteur de mouvement pour systèmes anti-intrusion via radio avec centrales GW 20 470 et GW 20 481

Toute utilisation en dehors de ce cadre n'est pas prévue, et il n'est donc pas possible d'en garantir le fonctionnement correct.

Les processus de production sont attentivement surveillés, pour prévenir tous défauts et défaillances ; malgré tout, les composants électroniques adoptés sont sujets à des pannes, dans un pourcentage extrêmement modeste, comme cela se produit d'ailleurs pour tous les produits électroniques ou mécaniques.

AVERTISSEMENTS

Vue la destination de cet article (protection de biens et de personnes), nous invitons l'utilisateur à proportionner le niveau de protection offert par le système avec la situation de risque effective (en évaluant la possibilité que le dit système se mette à travailler de manière dégradée à cause de diverses situations de pannes ou autres), et nous vous rappelons qu'il existe des normes précises pour la conception et la réalisation des équipements qui sont destinés à ce type d'applications.

Nous attirons l'attention de l'utilisateur (conducteur de l'équipement) sur le besoin de pourvoir régulièrement à un entretien périodique du système, au moins suivant ce qui est prévu par les normes en vigueur, et d'effectuer, avec la fréquence adéquate aux conditions de risque, des vérifications sur le bon fonctionnement du système, en particulier de la centrale, des capteurs, des avertisseurs acoustiques, du(des) transmetteur(s) téléphonique(s) et de tous les autres dispositifs qui sont connectés. À la fin du contrôle périodique, l'utilisateur doit informer rapidement l'installateur sur ce qu'il a constaté.

La conception, l'installation et l'entretien des systèmes qui comprennent ce produit sont réservés à du personnel possédantles qualités et les connaissances nécessaires pour travailler en conditions sûres pour la prévention des accidents du travail.

Il est indispensable que leur installation soit effectuée dans le respect des normes en vigueur. Les pièces internes de certains appareillages sont reliées au courant de secteur, il y a donc risque d'électrocution au cas où l'on ferait des opérations d'entretien sans avoir tout d'abord déconnecté l'alimentation primaire et l'alimentation de secours.

Certains produits contiennent des piles, rechargeables ou non, pour l'alimentation de secours. Des erreurs dans leur branchement peuvent endommager le produit, endommager des choses et créer des dangers pour l'opérateur (explosion et incendie).

Le dispositif est également compatible avec la nouvelle centrale anti-intrusion GW 10 931; pour sa configuration, se reporter au manuel de programmation de la centrale.

Timbre de la société chargée de l'installation :

SOMMAIRE

INSTRUCTIONS D'UTILISATION page

- Généralités.... 47

- Schéma opérationnel général du système via radio géré par la centrale GW 20 481 ... 48

- Installation 49

- Aimant alarme retrait plaque 51

- Connexions et Sélections 52

- Options de fonctionnement 55

- Programmation de configuration 56

- Diagrammes de couverture.... 57

- Exemples opérationnels 58

- Opérations de montage.... 62

CARACTÉRISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES 63

Généralités

Le capteur à l'infrarouge passif mod. GW 10/12/14 861 - GW 10/12/14 866 est un dispositif autonome en mesure de détecter la présence de l'énergie infrarouge engendrée par le passage d'une personne dans la zone contrôlée par le capteur.

Les états d'alarme, de manipulation frauduleuse et de supervision activent une transmission, et l'état de pile déchargée est automatiquement mis dans la queue pour la première transmission utile.

Le signal radio est codifié et compatible uniquement avec les centrales GW 20470 et GW 20481. L'alimentation est fournie par 3 piles alcalines de 1,5 V, qui garantissent une autonomie pouvant être évaluée en années d'activité (voir les caractéristiques à la page 21); la portée opérationnelle est d'environ 50 mètres en champ libre.

Pour l'identification du dispositif à distance, un code numérique est transmis, à une fréquence prévue pour les applications à basse puissance (LPD). La génération du code se fait en phase d'installation du dispositif, en effet un code valide est transmis, choisi au hasard sur une base de 34 millions de milliards de combinaisons ; une procédure anticollision est activée en réception pour augmenter la sécurité du système.

Le capteur a les sections fonctionnelles suivantes : un circuit d'alarme dernière génération, avec transmission radio codée, affichage à led, un circuit d'intégration (sélectionnable entre deux ou quatre impulsions en 8 secondes) pour éliminer les alarmes dues à des réchauffements soudains et ponctuels.

Dans le mod. GW 10/12/14 861 - GW 10/12/14 866 est inséré un temporisateur d'inhibition de 5 minutes entre une alarme et une autre, pour protéger la charge de la pile utilisée en cas de mouvements continuels dans la zone protégée.

La pile interne est constamment monitorée pour relever son état de charge, et toute éventuelle anomalie est mise en queue à la première transmission utile.

Les témoins de signalisation incorporés (débranchables) permettent de contrôler l'état de fonctionnement du capteur.

Nous vous conseillons de toute façon de respecter les principales règles d'installation des détecteurs à rayons infrarouges qui sont indiquées dans ce manuel.

INSTRUCTIONS D'UTILISATION

Schéma opérationnel général du système via radio géré par la centrale GW 20 481

INSTRUCTIONS D'UTILISATION

Installation

En tout cas l'installation du capteur doit respecter certaines règles pour éviter des chutes de performances dues à des erreurs de positionnement ; en effet il est extrêmement important de déterminer avec le maximum d'attention la zone opérationnelle du système récepteur à l'intérieur duquel on installe le capteur, la couverture réelle des capteurs et l'installation correcte, spécialement en rapport avec la nature des matériaux employés pour la construction de l'édifice. Les dessins suivants montrent des positions d'installation exactes et des positions erronées, des objets qui peuvent atténuer le signal RF, et quelles sont les atténuations produites par certains matériaux de construction.

INSTRUCTIONS D'UTILISATION

Installation

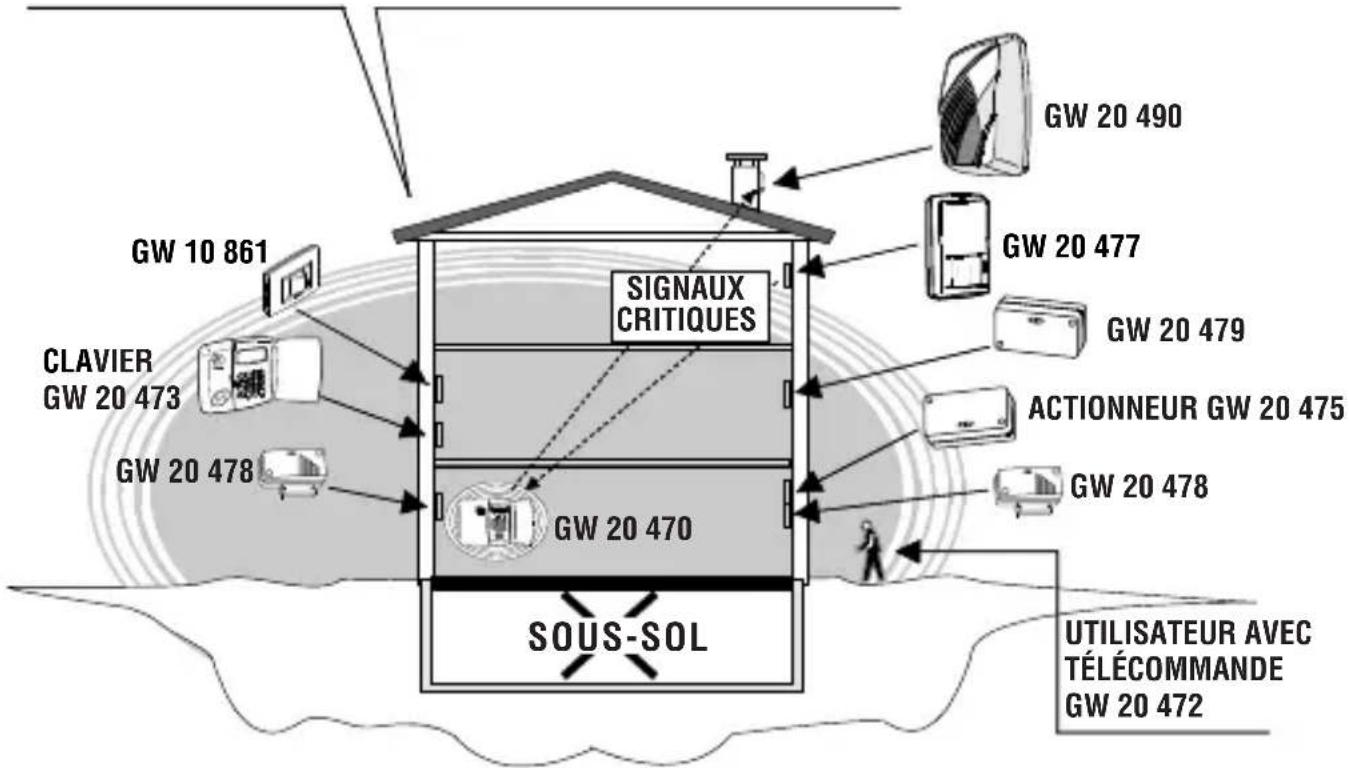

Situations critiques d'atténuation des signaux radio :

Dispositifs qui transmettent ou reçoivent des codes numériques compatibles vers et venant des centrales GW 20 470 et GW 20 481	Causes de perturbation des signaux	Qualité des signaux émis et reçus
Sirènes autoalimentéesGW 20 490Actionneur GW 20 475 pour signalisation à distanceDétecteurs IR GW 10/12/14 861 GW 10/12/14 866Émetteur GW 20 478Émetteur GW 20 479Clavier GW 20 473 pour commande à distanceBoîtiers de commande: GW 10/12/14 862 GW 10/12/14 867Télécommande GW 20 472	MiroirsPortes en métalGrilles métalliques (comme par exemple TROUS DE LOUP et MURS, PLANCHERS, PLAFONDS en CIMENT ARMÉ)

Atténuations dues aux principaux matériaux de construction:

90% - 100%

de la pleine puissance

murs en contreplaqué ou en bois plaqué

65% - 95%

de la pleine puissance

briques pleines ou perforées

10% - 70%

de la pleine puissance

Afin de garantir une protection du système appropriée, le produit génère un signal contre l'altération de la plaque frontale.

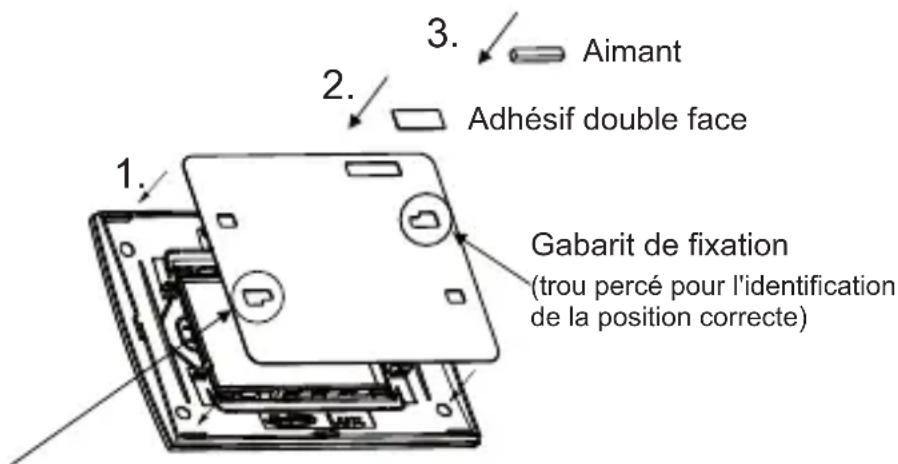

La présence de la plaque est vérifiée en utilisant une fermeture magnétique de sécurité. Pour obtenir cela, il est nécessaire de monter l'aiment sur la plaque en utilisant le kit fourni avec le produit contenant:

• 1 aimant;
• 1 adhésif double face pour la fixation de l'aimant à la plaque;
• 1 gabarit de fixation;

Opérations

1. Fixer le gabarit sur la partie arrière de la plaque en faisant attention à respecter la position d'introduction (dans le cas de la plaque LUX, vérifier également l'orientation correcte par rapport à l'inscription GEWISS se trouvant sur le cadre frontal);
2. Introduire et fixer l'adhésif double face sur la plaque en se repérant à l'aide du découpage du gabarit;
3. Fixer l'aimant sur l'adhésif double face (en prenant soin de le centrer par rapport aux flèches se trouvant à côté du découpage)
4. Retirer le gabarit de fixation;
5. Monter la plaque sur le produit en respectant la position correcte;

Deuxième trou percé, uniquement sur les plaques LUX

Si l'aimant n'est pas installé correctement, le capteur envoie le signal de fermeture de sécurité ouverte en plus du signal de présence, générant ainsi une alarme en centrale.

INSTRUCTIONS D'UTILISATION

Connexions et Sélections

VUE FRONTALE

VUE POSTÉRIEURE

DIMENSIONS

Connexions et Sélections

OPTIONS DE FONCTIONNEMENT

Pour programmer les options de fonctionnement du détecteur, on agit sur les DIP-Switches :

DIP-Switch 1: DÉSACTIVATION DU WALK TEST

OFF : walk Test activé (par défaut)

ON : walk Test désactivé

DIP-Switch 2: DÉSACTIVATION LED

OFF : allumage LED activé (par défaut)

ON : allumage LED désactivé

DIP-Switch 3: SÉLECTION DU NOMBRE D'IMPULSIONS ALARME

OFF : 2 impulsions en 8 secondes (par défaut)

ON : 4 impulsions en 8 secondes

DIP-Switch 4: DÉSACTIVATION ALARME DÉTECTEUR ENLEVÉ

OFF : alarme détecteur enlevé activée (par défaut)

ON : alarme détecteur enlevé désactivée

ATTENTION : pour prolonger la durée de la pile, nous conseillons de désactiver le témoin de signalisation : avec le témoin de walk test branché, on a une réduction de l'autonomie de 10%.

Connexions et Sélections

WALK-TEST

On utilise la modalité de walk-test pour vérifier le détecteur et pour vérifier la zone de couverture. Si la fonction de walk-test est activée (DIP-Switch 1 OFF), après le retard d'initialisation (en cas de premier allumage de l'appareil), le détecteur entre automatiquement en modalité de walk-test, et il y reste pendant 10 minutes, à la fin desquelles le capteur passe directement en modalité de service. Dès qu'il détecte une présence, le capteur signale la modalité de walk-test en faisant clignoter les trois LED. Dans la modalité de walk-test, le temps d'inhibition de la transmission est réduit à 30 secondes. Toutes les LED clignotent 3 fois pour signaler la transmission. La sortie automatique de la modalité walk-test après 10 minutes permet d'accélérer l'installation, car ainsi il n'est pas nécessaire de rouvrir le capteur pour débrancher cette fonctionnalité. En cas de nécessité, il est toujours possible de terminer immédiatement la modalité de walk-test en programmant le DIP-Switch 1 sur ON.

Au cas où la pile est déchargée, les LED ne s'allument pas (à l'exception de la LED rouge suivie de la LED jaune pendant les transmissions d'alarme).

DEBRANCHEMENT LED

Le débranchement des LED permet d'en désactiver l'allumage, en sorte d'augmenter l'autonomie des piles du capteur de jusqu'à 10%.

Si le DIP-Switch 2 est sur ON, les LED de signalisation sont éteintes en modalité de service.

Si le DIP-Switch 2 est sur OFF, l'allumage des LED est activé ; mais la LED verte de détection des présences se limite à s'allumer toutes les 5 secondes, même si plusieurs impulsions sont détectées (qui sont en tout cas comptées pour la signalisation d'alarme).

En modalité de walk-test, les LED s'allument indépendamment de cette sélection ; quand 10 minutes sont passées, le capteur entre en modalité de service et les LED sont toutes tenues éteintes.

REMARQUE : la LED verte ne s'allume que pendant le temps d'inhibition du capteur (5 minutes après chaque transmission). Quand le temps d'inhibition est passé et que le capteur est en service, la LED verte ne signale plus les impulsions relatives, jusqu'à la transmission d'alarme suivante et la nouvelle inhibition.

Ce fonctionnement, tout en permettant de vérifier visuellement si le capteur fonctionne bien, empêche aux intrus éventuels d'avoir des informations sur l'état de service du capteur et sur sa surface de couverture avant qu'une signalisation d'alarme soit effectuée.

Options de fonctionnement

SÉLECTION NOMBRE D'IMPULSIONS ALARME

La sélection du DIP-Switch 3 permet de définir le nombre d'impulsions de présence (deux ou quatre) qui doivent être détectées par le capteur (dans un intervalle de 8 secondes) avant d'effectuer une signalisation d'alarme. Le choix doit être effectué en fonction du niveau de sensibilité que l'on désire donner au système anti-intrusion : avec deux impulsions (DIP-Switch 3 OFF) on obtient plus de sensibilité, mais aussi plus de consommation et donc une chute de l'autonomie des piles.

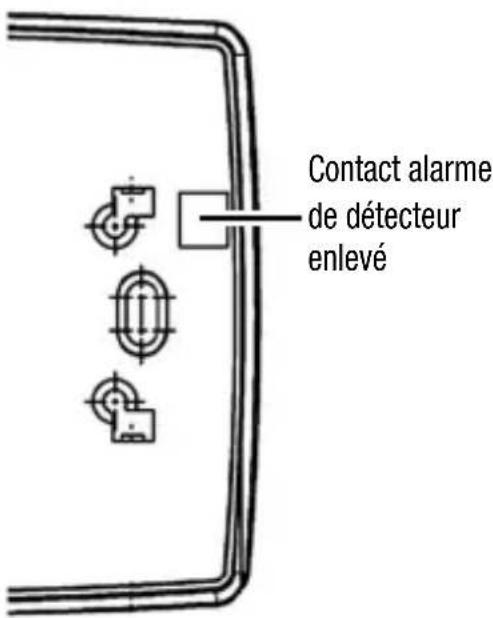

DÉSACTIVATION ALARME DÉTECTEUR ENLEVÉ

La sélection du DIP-Switch 4 permet d'activer ou de désactiver l'alarme liée à l'enlèvement du détecteur, après l'ouverture du contact d'alarme situé sur l'arrière de l'appareil lui-même.

FONCTIONNEMENT AVEC PILE DÉCHARGÉE

Le détecteur signale la pile déchargée quand les piles ont atteint la fin de leur propre vie de service. La condition de pile déchargée est communiquée à la centrale et affichée en faisant clignoter la LED jaune du détecteur après chaque transmission.

Dans les conditions de pile déchargée, la LED verte est maintenue éteinte indépendamment de la sélection d'allumage des LED.

PHASE D'INITIALISATION

Après le premier allumage du détecteur, l'appareil demande environ 1 minute pour se stabiliser et entrer dans la modalité de fonctionnement de service. La phase d'initialisation est signalée par l'allumage continu de la LED rouge.

FONCTIONNEMENT EN CONDITIONS DE SERVICE

Pendant le fonctionnement en conditions de service, le détecteur envoie une transmission d'alarme quand le nombre d'impulsions programmé (deux ou quatre) est détecté dans un intervalle de temps de 8 secondes. Pour économiser la consommation des piles, après chaque transmission d'alarme le détecteur se désactive automatiquement pendant 5 minutes ; après ces 5 minutes, le capteur est de nouveau en service et prêt à signaler d'autres alarmes éventuelles. Une transmission d'alarme est représentée par le clignotement de la LED rouge ; en cas de pile déchargée, pendant la transmission la LED jaune s'allume tout de suite après avoir effectué la transmission, tandis que la LED verte de walk-test est désactivée pour préserver le plus possible la durée de la pile.

Programmation de configuration

A) Retirer la plaque frontale du détecteur et monter l'aimant selon les indications des pages précédentes.
B) Introduire la pile à l'intérieur du logement en plastique, en faisant attention à respecter les polarités indiquées sur le détecteur.
C) Sur les centrales anti-intrusion GW 20 470 / GW 20 481, activer la modalité d'acquisition du code des détecteurs.
D) Approcher la plaque de la zone de lecture de l'aimant (la led rouge clignote une fois pour indiquer que la transmission s'est produite), pour mémoriser le code du détecteur dans la centrale.
E) Programmer sur la centrale les paramètres du détecteur (appartenance au groupe jour/nuit, au parcours d'entrée/sortie, supervision, etc.).
F) Sur les centrales GW 20 470 / GW 20 481, désactiver la modalité d'acquisition.
G) Installer le détecteur dans les positions permises (dans ce but il est utile de consulter les dessins précédents). Repositionner la plaque, et contrôler le fonctionnement du dispositif en faisant des transmissions d'essai.

ATTENTION : le manque de précaution pour refermer le conteneur, entraînant l'anomalie du circuit Tamper (contact alarme détecteur enlevé, et aimant d'alarme plaque enlevée) provoque la création d'une alarme pour manipulation frauduleuse à chaque transmission. Le code de manipulation frauduleuse se met en queue aussi à toutes les autres transmissions du capteur : il est donc possible, par exemple, que l'alarme se déclenche pendant la journée non à cause du mouvement enregistré par le capteur, ignoré avec la centrale désactivée, mais à cause du signal de manipulation frauduleuse mis en queue après la transmission d'intrusion à peine effectuée.

Diagrammes de couverture

LENTILLE STANDARD

Diagramme de couverture de la lentille avec protection contre la lumière blanche.

VUE SUPÉRIEURE

VUE LATÉRALE

Portée : 15 mètres
Couverture : volumétrique, ouverture 81°
Disposition des faisceaux : 18 zones disposées sur 4 niveaux

INSTRUCTIONS D'UTILISATION

Exemples opérationnels

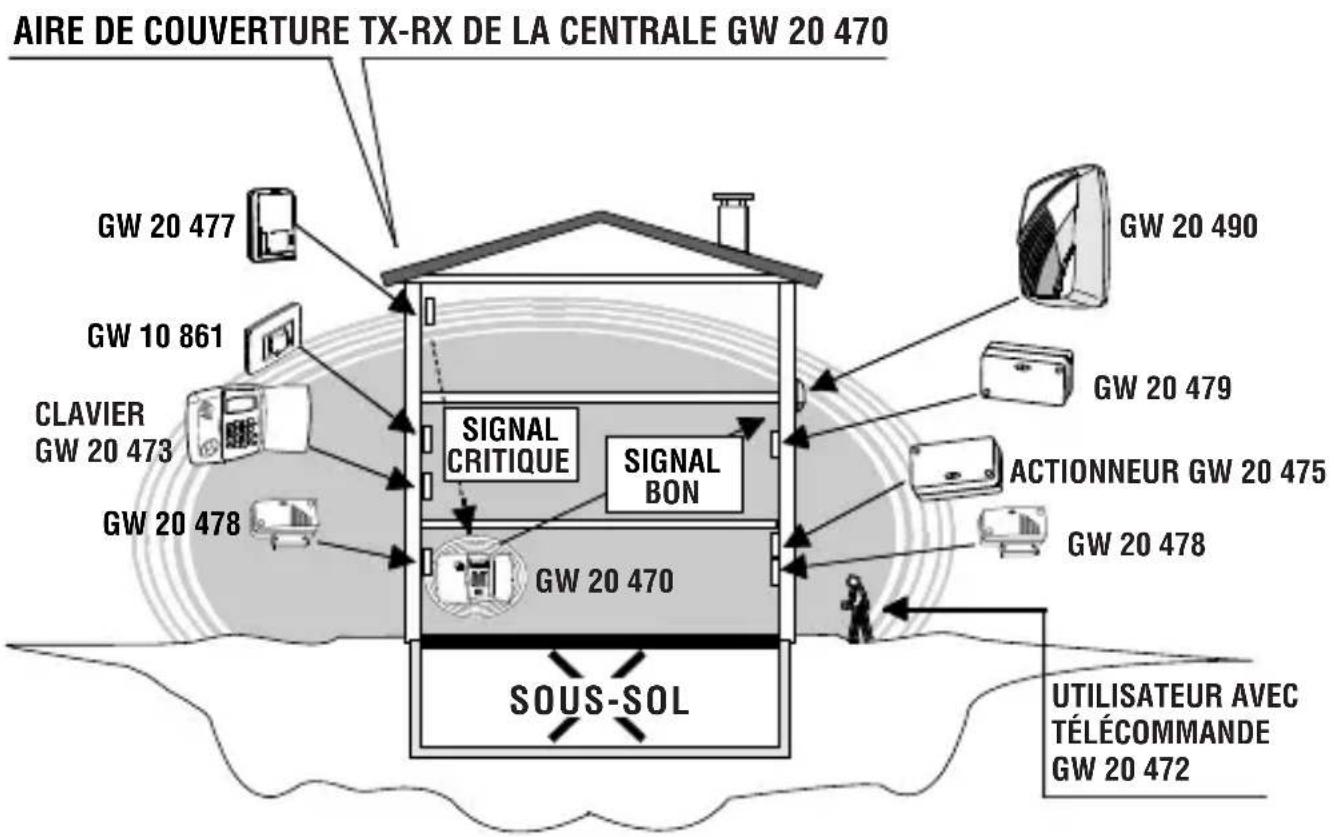

AIRE DE COUVERTURE TX-RX DE LA CENTRALE GW 20 470

EXEMPLE 1

On prévoit d'installer la centrale au rez-de-chaussée, en position décentrée, dans un édifice de trois étages.

Dans ce cas les infrastructures architectoniques et l'absence de perturbations « hostiles » permettent une bonne transmission des signaux de la plupart des capteurs et du clavier vers la centrale, une bonne transmission de la centrale vers l'actionneur, mais elles réduisent tant le signal d'émission pour la commande de la sirène autoalimentée que tout signal en réception d'un capteur volumétrique GW 20 477.

INSTRUCTIONS D'UTILISATION

Exemples opérationnels

AIRE DE COUVERTURE TX-RX DE LA CENTRALE GW 20 470

SOLUTION 1

On peut déplacer la centrale et la mettre au premier étage et en position centrée.

Cette solution maintient la qualité précédente des signaux des capteurs et de l'actionneur, elle permet maintenant une bonne transmission de la centrale vers la sirène autoalimentée, et une bonne réception du capteur volumétrique GW 20 477, qui auparavant étaient critiques.

Pour la commodité opérationnelle de l'utilisateur, on déplace la position du clavier et on le met au rez-de-chaussée, sans aucun problème de signal.

INSTRUCTIONS D'UTILISATION

Exemples opérationnels

SOLUTION 2

On ne peut pas déplacer la centrale, mais il est possible de positionner autrement tant la sirène que le capteur GW 20 477.

Cette solution maintient la qualité précédente des signaux des capteurs et de l'actionneur, et permet maintenant une bonne transmission de la centrale vers la sirène autoalimentée, mais il persiste un signal critique en transmission du capteur volumétrique GW 20477.

INSTRUCTIONS D'UTILISATION

Exemples opérationnels

SOLUTION 3

On adopte une tête radio avec TX et RX du type GW 20 480, à installer en position optimale et à relier via câble avec la centrale.

Dans ce cas l'unité GW 20 480 fonctionne comme une rallonge des TX-RX de la centrale, elle désactive automatiquement le fonctionnement du circuit RX de la centrale et devient le point de convergence des signaux en émission et en réception.

Avec cette solution on peut retourner à la prévision originale d'installation des différents dispositifs, car ils pourront tous émettre et recevoir de bons signaux.

INSTRUCTIONS D'UTILISATION

Opérations de montage

Ouverture et fermeture du conteneur et insertion des piles :

Insérer dans les sièges prévus, en respectant la polarité indiquée sur le boîtier, 3 piles alcalines micro AAA.

Pour fonctionner correctement ce produit possède une batterie.

En cas de substitution, il faudra envoyer cette batterie à l'élimination sélective, conformément aux réglementations locales en vigueur en matière de déchets.

CARACTÉRISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES

Modèle : GW 10/12/14 861 - GW 10/12/14 866

Degré de protection : IP3X

Alimentation : 3 piles alcalines 1,5 V alcalines, type AAA (micro)

Tension min/max : 3 V / 4,5 V

Tension pile déchargée : 3,7 V

Absorptions 9V : 16 μA au repos, 20 mA de pic en TX.

Témoins à led frontaux : Walk-test, alarme et pile déchargée.

Débranchement des témoins : DIP-Switch pour WALK-TEST, pile déchargée, alarme.

Intégration alarme : Sélectionnable avec DIP-Switch : au choix 2 ou 4 impulsions en 8 secondes.

Portée, couverture, zones sensibles Voir les diagrammes de la lentille ci-joints.

Temporisations : Inhibition pour mouvement constant, calme après une

alarme pendant 5 minutes, avec le DIP-Switch de

WALK-TEST activé le temps d'inhibition de la transmission

se réduit à 30 secondes.

Inhibition capteur : environ 1 minute de retard au premier allumage.

Tamper : Protection contre l'enlèvement du détecteur du mur

et l'enlèvement de la plaque.

Fréquence TX : Transmissions numériques sur des fréquences

pour appareils LPD.

Portée : 50 mètres en espace libre.

Autonomie : 2,5 ans.

REMARQUE : Quand les témoins sont activés, l'autonomie diminue d'au moins 10% ; le signal de pile déchargée s'engendre aux 2/3 de l'autonomie du capteur.

Température de fonctionnement : de -10°C à +45°C - 93 % Ur.

Dimensions de la Plaque ONE : L118 x H90 x P40 mm

Dimensions de la Plaque LUX : L123 x H90 x P40 mm

Fourniture : vis, chevilles, bi adhésif pour la fixation et kit fermeture magnétique de sécurité.

Le capteur mod. GW 10/12/14 861 - GW 10/12/14 866 est un accessoire pour appareils compatibles dotés de marquage CE ; il est conforme aux directives ETSI-300 220, à la directive 89/336/CEE sur la compatibilité électromagnétique, et à la directive 93/68/CEE sur la sécurité de basse tension.

ESPAÑOL
