Marke	Gewiss
Modell	GW20477
Produkttyp	Bewegungsmelder
Stromversorgung	230 V AC, 50 Hz
Erfassungswinkel	180°
Maximale Reichweite	12 m
Empfindlichkeitseinstellung	Ja
Nachlaufzeiteinstellung	Ja (5 Sekunden bis 30 Minuten)
Betriebstemperatur	-10 °C bis +40 °C
Schutzart	IP44
Abmessungen (B x H x T)	70 x 70 x 40 mm
Gewicht	100 g
Material	ABS-Kunststoff
Farbe	Weiß
Installation	Wandmontage, innen oder außen
Pflege	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Vor jedem Eingriff die Stromversorgung unterbrechen
Garantie	2 Jahre

Häufig gestellte Fragen - GW20477 Gewiss

Wie installiere ich den Bewegungsmelder Gewiss GW20477?

Befestigen Sie die Wandhalterung an der gewünschten Stelle (empfohlene Höhe 2,5 m). Schließen Sie die elektrischen Leitungen (Phase, Neutralleiter und ggf. Erde) gemäß dem Schaltplan in der Anleitung an. Klicken Sie den Melder auf die Halterung. Schalten Sie die Stromversorgung wieder ein.

Welchen Erfassungswinkel hat der GW20477?

Der Erfassungswinkel beträgt 180°, bei einer maximalen Reichweite von 12 Metern unter optimalen Bedingungen.

Wie stelle ich Empfindlichkeit und Nachlaufzeit ein?

Verwenden Sie die Potentiometer unter der Abdeckung. Drehen Sie den Regler SENS zur Einstellung der Empfindlichkeit (im Uhrzeigersinn = empfindlicher). Drehen Sie den Regler TIME zur Einstellung der Nachlaufzeit von 5 Sekunden bis 30 Minuten.

Warum schaltet mein Melder nicht ein?

Überprüfen Sie die Stromversorgung (Sicherung, Schutzschalter). Stellen Sie sicher, dass die Empfindlichkeitseinstellung nicht auf Minimum steht. Testen Sie bei völliger Dunkelheit (der Melder funktioniert nur nachts oder im Testmodus). Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann der Melder im Außenbereich verwendet werden?

Ja, die Schutzart IP44 erlaubt den Einsatz im Außenbereich, geschützt vor Spritzwasser. Vermeiden Sie jedoch direkte Einwirkung von starkem Regen.

Wie hoch ist der Stromverbrauch des Melders?

Der Stromverbrauch im Standby beträgt weniger als 0,5 W, im Betrieb (Lastschalten) hängt er von der angeschlossenen Beleuchtung ab. Der Melder unterstützt eine maximale Last von 1000 W (Glühlampen) oder 400 W (LED).

Wie reinige ich den Melder?

Trennen Sie die Stromversorgung. Reinigen Sie die Linse mit einem weichen, trockenen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Kann ich den Erfassungsbereich einstellen?

Ja, Sie können den Melder horizontal und vertikal ausrichten (ca. 30°). Verwenden Sie zudem die mitgelieferten Abdeckungen, um bestimmte Bereiche abzudecken.

Was tun bei Fehlauslösungen?

Reduzieren Sie die Empfindlichkeit mit dem Potentiometer SENS. Halten Sie den Melder von Wärmequellen (Klimaanlage, Kamin) und beweglichen Ästen fern. Passen Sie die Ausrichtung an.

Wie lange ist die Lebensdauer des Melders?

Die durchschnittliche Lebensdauer beträgt 5 bis 10 Jahre, abhängig von den Einsatzbedingungen. Die elektronischen Komponenten sind für einen zuverlässigen Langzeitbetrieb ausgelegt.

BEDIENUNGSANLEITUNG GW20477 Gewiss

Die Normen bezüglich der Ausführung elektrischer Anlagen und Sicherheitssystemen und die Vorschriften des Herstellers, die in der einschlägigen Literatur der Produkte aufgeführt werden sind strengstens zu beachten.

Dem Anwender sind alle Angaben zur Verfügung zu stellen, die sich auf die Anwendung und die Einschränkungen des installierten Systems beziehen, und es ist ausführlich zu erklären, dass es spezifische Normen und verschiedene Ebenen der Sicherheitsleistung gibt, welche den Erfordemissen des Anwenders angepasst sind.

Es muss Sorge getragen werden, dass der Anwender die Warnungen, die in diesem Dokument aufgeführt werden, durchliest.

FÜR DEN ANWENDER:

Regelmäßig und sorgfältig die Funktionsfähigkeit der Anlage überprüfen und die Richtigkeit der durchgeführten Vorkehrungen beim Aktivieren und Deaktivieren sicherstellen.

Für die regelmäßige Wartung der Anlage sorgen, indem spezialisiertes Personal eingesetzt wird, das die vorgeschriebenen Voraussetzungen der geltenden Normen besitzt. Dafür Sorge tragen, dass der Installateur die Angemessenheit der Anlage, bei sich verändernden operativen Bedingungen überprüft (zum Beispiel, wenn die zu schützenden Bereiche sich in Bezug auf Größe und Zutrittsprozeduren, etc... ändern)

[EMPTY]

Diese Vorrichtung wurde mit höchster Sorgfalt geplant, gebaut und geprüft, unter Anwendung der Kontrollprozeduren gemäß den geltenden Normen. Die vollkommene Entsprechung der Funktionseigenschaften geht ausschließlich aus einer Anwendung hervor, die sich auf die Funktionen beschränkt, für die diese Vorrichtung entstanden ist, das heißt:

Passiver IR-Sensor für Funk-Einbruchssysteme mit den Zentralen GW 20 470 und GW 20 481

Jegliche Anwendung, die über diesen Bereich herausgeht, ist nicht vorgesehen und daher kann eine korrekte Funktion nicht garantiert werden.

Die Produktionsprozesse werden sorgfältig überwacht, um Defekte und Störungen zu vermeiden; dennoch sind die angewendeten Bestandteile in äußerst niedrigem Maße für Defekte anfällig, wie es andererseits für jede Art von elektronischen oder mechanischen Artefakten der Fall ist. In Anbetracht der Bestimmung dieses Artikels (Sach- und Personenschutz) laden wir den Anwender dazu ein, den Schutzgrad, der vom System geboten wird, an die effektive Risikosituation anzupassen (indem die Möglichkeit berücksichtigt wird, dass dieses System mit einem verschlechterten Modus arbeiten muss, die auf Defekte oder anderes zurückzuführen ist) und erinnern daran, dass es präzise Normen, zur Planung und zur Ausführung von Anlagen gibt, die für diese Art von Einsatz bestimmt wurden.

Wir machen den Anwender (Anlagenführer) auf die Notwendigkeit aufmerksam regelmäßig für die periodische Wartung des Systems zu sorgen, auf jeden Fall so wie es von den geltenden Normen vorgesehen wird, und mit einer Häufigkeit, Prüfungen der korrekten Funktionsfähigkeit des Systems durchzuführen, die den Risikobedingungen angemessen ist, was die Zentrale, die Sensoren, die akustischen Warnanlagen, die telefonische/ Nummernscheibe/n und jede andere Art von angeschlossener Vorrichtung anbetrifft. Am Ende der periodischen Prüfung muss der Anwender den Installateur rechtzeitig über die festgestellte Funktionsfähigkeit informieren.

Die Planung, die Installierung und die Wartung von Systemen, die dieses Produkt beinhalten, sind Personal vorbehalten, das die notwendigen Voraussetzungen und Kenntnisse besitzt, um unter sicheren Verhältnissen zu arbeiten mit dem Zweck Unfälle vorzubeugen. Es ist absolut notwendig, dass deren Installierung unter Anbetracht der geltenden Normen durchgeführt wird. Die Innenteile einiger Geräte sind mit dem elektrischen Netz verbunden, und daher besteht das Risiko eines Stromschlags in den Fällen, in denen in deren Inneren Wartungsarbeiten durchgeführt werden sollten, bevor die Haupt- und die Notfallstromversorgung ausgeschaltet wurde. Einige Produkte beinhalten, entweder wiederaufladbare oder nicht wiederaufladbare Batterien zur Notfallversorgung. Fehler beim Anschluss können Schäden am Produkt, Sachschäden und Gefahren für die Unversehrtheit des Anwenders (Explosion und Brand) verursachen.

Stempel der installierenden Firma:

1. ALLGEMEINES

Bei dem passiven IR-Sensor Mod. GW 20477 handelt es sich um ein autonomes Gerät, dass in der Lage ist, die infrarote Energie einer Person zu erkennen, die den Erfassungsbereich des Sensors durchquert. Die Alarmstatus, Manipulation und Überwachung lösen eine Übermittlung aus, die Meldung entladene Batterie wird automatisch an die erste Betriebsmeldung angehängt.

Das Funksignal wird verschlüsselt und ist nur mit den Zentralen GW 20470 und GW 20481 kompatibel; die Stromversorgung erfolgt mittels der mitgelieferten 3,6V 1,2Ah Lithiumbatterie (Lithium – Thionyl Cloride), die eine Autonomie garantiert, die in Betriebsjahren gemäß der folgenden Eigenschaftstabelle angegeben wird, die Betriebsreichweite beträgt im freien Feld ca. 100 m.

Für die Identifizierung des Senders wird ein Digitalcode mit einer Frequenz für Geräte mit geringer Sendeleistung (LPD) übertragen. Die Generierung des Codes erfolgt während der Installationsphase des Geräts, es wird ein zufälliger, gültiger Code aus einem Satz von vielen Milliarden Kombinationen ausgewählt; eine Antikollisions-Prozedur im Empfang wird aktiviert, um die Systemsicherheit zu verbessern.

Der Melder beinhaltet die folgenden Funktionsabschnitte: ein hoch entwickelter Kreis für die Alarmgenerierung mit verschlüsselter Funkübermittlung, LED-Anzeige, ein Integrationskreis (wählbar zwei oder vier Impulse in 5 Sekunden) zur Eliminierung von Alarmen aufgrund Flächen- und Punktheizungen. Im Mod. GW 20477 ist eine Zeitschaltuhr integriert damit ein Zeitabstand von 5 Minuten zwischen zwei Alarmen garantiert wird, um die Batterieladung während ständiger Bewegung im Erfassungsbereich zu schonen. Um eine schnellere Funktionsprüfung des Sensors zu ermöglichen kann die Pausezeit mittels einer Steckbrücke auf ca. eine Minute eingestellt werden; die interne Batterie wird ständig überwacht um den Ladezustand zu prüfen, eventuelle Anomalien werden an die erste Betriebsmeldung angehängt.

Ein programmierbarer und deaktivierbarer Timer wird für die Überwachungsübermittlung zur Empfangseinheit aktiviert, die integrierten Anzeige-LEDs (deaktivierbar) ermöglichen die Überwachung des Betriebszustands des Sensors.

Bei der Installation müssen die Hauptregeln für die Installation von IR-Meldern gemäß diesem Handbuch beachtet werden.

1. EIGENSCHAFTEN

Modell: GW 20 477Schutzgrad: IP3X		Verschlüsselung:	Übertragungscode werksseitig gespeichert. Gültiger Code auf einer Basis vom 2 Milliarden Kombinationen.
Leistungsstufe: I Stufe CEI 79-2, Stufe B CEI 79-16Versorgung: 3,6V 1,2Ah Lithiumbatterie (Lithium -Thionyl Chloride)		TX für Überwachung:	Taktzeit von 30 Minuten zwischen zwei Überwachungsübertragungen, nicht modifizierbar.
		Frequenz TX:	Digitale Übertragungen auf Frequenz für LPD-Geräte.
Spannung min.: 2,6V Spannung leere Batterie: 3V (Rückstellung 3,1V)		Reichweite:	100 Meter auf freiem Feld.
Leistungsaufnahme bei 3,6 V:	16 Å in Ruhe,11 mA bei Übertragungsspitze	Autonomie:ANMERKUNG:	3 Jahre mit Batterie ER14250Mit aktivierten Anzeigen nimmt die Lebensdauer um mindestens 15% ab, das Signal Batterie entladen wird bei 2/3 der Sensorautonomie generiert.
Anzeigen und vordere LED:	Walk-Test, Alarm und leere Batterie
Dip-Switch für:	Aktivierung/Deaktivierung Tamperschutz, WALK-TEST, Anzeigeleuchten, Integrierung Alarmimpulse.	Funktionstemperatur:	von -10°C bis + 45°C - 93 % r.F.
Integration Alarm:	Wählbar zwischen 2 und 4 Impulsen in einem Zeitfenster von 8 Sekunden.	Abmessungen,Gewicht:	L 64 x H 110 x T 48 mm,P 95 wenn mit Gelenk installiert.100 g ohne Batterie.
Reichweite, Deckung, empfindliche Bereiche:	Siehe Diagramme der mitgelieferten Linse.	Ausstattung:	Schrauben und Dübel für Befestigung,Batterie, Handbuch.Gelenkhalter serienmäßig.
Zeitschaltung:	5 Minuten Pause nach einem Alarm, beim WALK-TEST Pause von 30 s zwischen zwei Alarmen zur Funktionsprüfung.Zeit für WALK-TEST max. 10 Minuten.
Sensordeaktivierung:	1 Minute Verzögerung bei erster Einschaltung.	Der Sensor Mod. GW 20 477 ist ein Zubehörteil für kompatible Geräte mit CE-Kennzeichnung; es entspricht der Richtlinie ETSI-300 220, der 89/336/EWG hinsichtlich der elektromagnetischen Verträglichkeit und der 93/68/EWG hinsichtlich der Niederspannungssicherheit.
Tamper:	Schutz gegen Öffnen und Demontage des Gehäuses.

3. INSTALLATION

Bei der Installation des Sensors müssen immer einige Regeln beachtet werden, um einen Leistungsabfall aufgrund falscher Positionierung zu vermeiden. Es ist von entscheidender Bedeutung den Betriebsbereich des Empfangsteils des Systems zu definieren, in dem der Sensor installiert wird, die tatsächliche Abdeckung der Sensoren und die korrekte Installation in Beziehung zu den verwendeten Baumaterialien des Gebäudes. Die nachfolgenden Zeichnungen zeigen richtige und falsche Installationsorte, Objekte die das RF-Signal dämpfen können, sowie den Dämpfungsfaktor einiger Baustoffe.

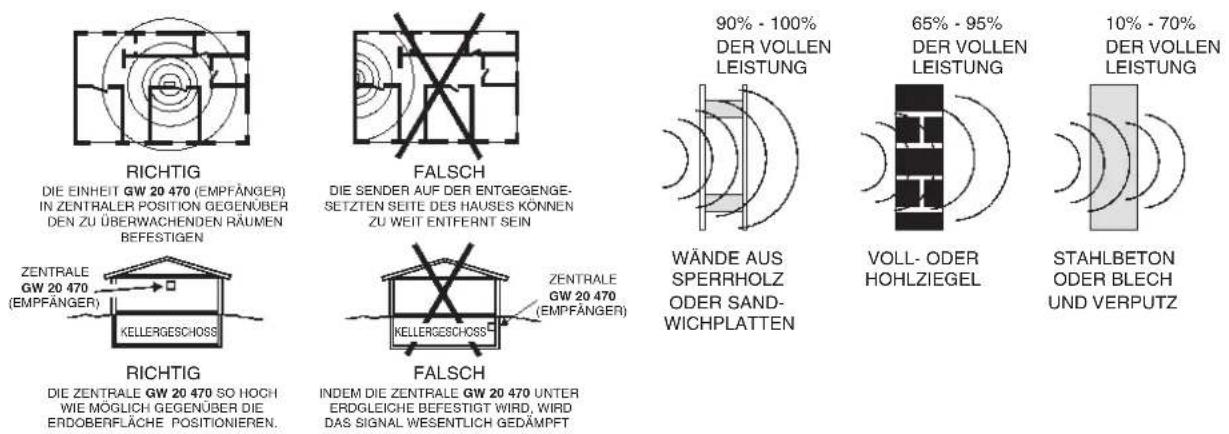

Installationssituationen: Dämpfung des Funksignals durch bestimmte typische

Baumaterialien.

DIE EINHEIT GW 20 470 (EMPFÄNGER) IN ZENTRALER POSITION GEGENÜBER DEN ZU ÜBERWACHENDEN RÄUMEN BEFESTIGEN
DIE ZENTRALE GW 20 470 SO HOCH WIE MÖGLICH GEGENÜBER DIE ERDOBERFLÄCHE POSITIONIEREN.
DIE SENDER AUF DER ENTGEGENGE- SETZTEN SEITE DES HAUSES KÖNNEN ZU WEIT ENTFERNT SEIN
INDEM DIE ZENTRALE GW 20 470 UNTER ERDGLEICHE BEFESTIGT WIRD, WIRD DAS SIGNAL WESENTLICH GEDÄMPFT
DER VOLLEN LEISTUNG
WÄNDE AUS SPERRHOLZ ODER SAND-WICHPLATTEN
DER VOLLEN LEISTUNG
VOLL- ODER HOHLZIEGEL
DER VOLLEN LEISTUNG
STAHLBETON ODER BLECH UND VERPUTZ

Betriebssituationen mit Störung des Sensors.

Gegenstände die die Reichweite ändern bzw. mindern können.

ACHTUNG: Mangelnde Sorgfalt beim Schließen des Gehäuses kann zu anschließenden Anomalien beim Tamper-Kreis führen, mit der Generierung eines Alarms wegen Manipulation bei jeder Überwachungsübermittlung, die mit T1 und T2 eingestellt wurde.

Der Manipulationscode wird auch an jede andere Übertragung des Sensors angehängt, es ist daher möglich, dass der Alarm tagsüber nicht durch eine vom Sensor erfasste Bewegung ausgelöst wird, die von der deaktivierten Zentrale ignoriert wird, sondern durch das Manipulationssignal, dass der soeben ausgeführten Einbruchsübertragung angehängt wird.

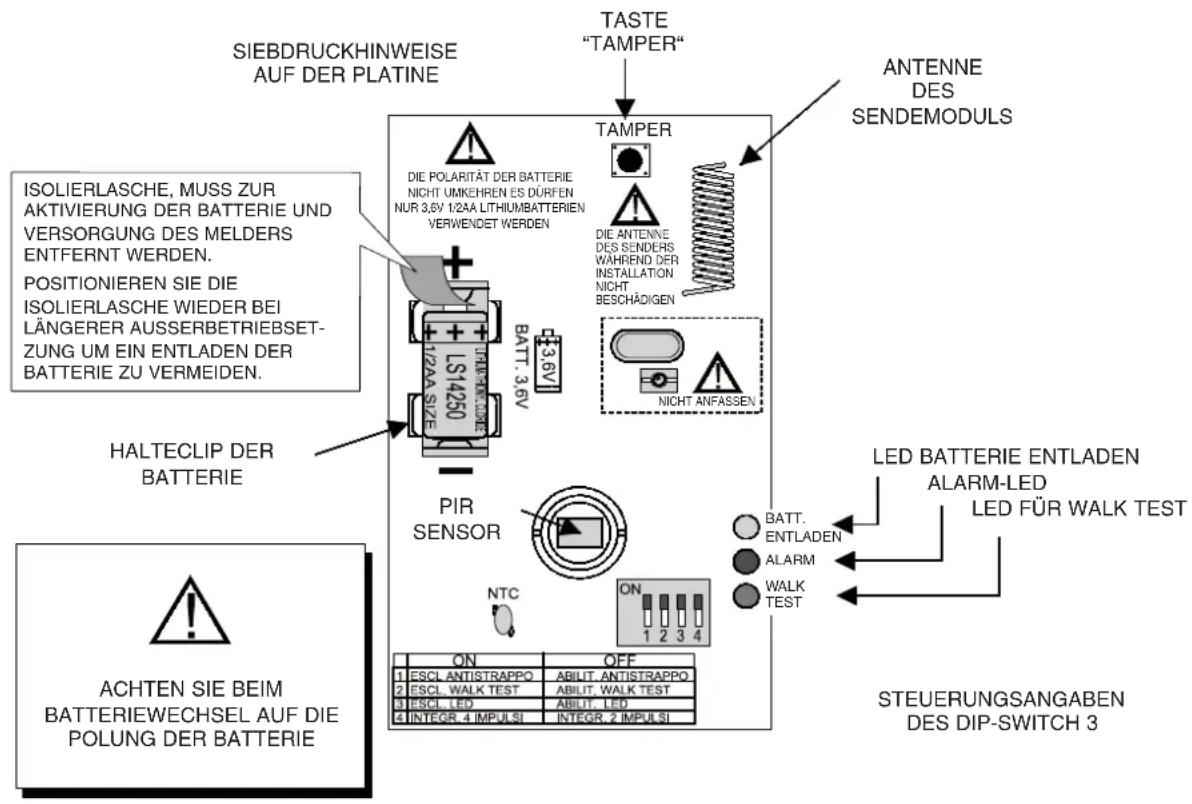

Ansicht der Elektronikkarte des Sensors.

ACHTUNG: Um die Lebensdauer der Batterie zu verlängern wird empfohlen, die Anzeige-LEDs auszuschalten, bei eingeschalteter LED Walk Test wird eine Reduzierung der Lebensdauer um ca. 15% erreicht.

5. VORGEHENSWEISE FÜR ERSTE INBETRIEBNAHME

Der Sender GW 20 477 erfordert bei der ersten Inbetriebnahme besondere Aufmerksamkeit, die Vorgehensweise lässt sich mit den folgenden Punkten zusammenfassen:

1) Entfernen Sie die Isolierlasche der Batterie, wie in vorgehender Abbildung dargestellt.
2) Drücken Sie 3-4 Mal hintereinander die Tamper-Taste.
3) Löschen Sie eventuelle Meldungen für entladene Batterie in der Zentrale oder kompatiblen Empfangsvorrichtungen.

ACHTUNG: Bei neuer Batterie oder nach längerer Außerbetriebsetzung kann manchmal bei der ersten Inbetriebnahme eine falsche Meldung für entladene Batterie angezeigt werden. Diese fehlerhafte Meldung ist auf die chemischen Eigenschaften der Lithium Thionyl Chlorid Batterien zurück zu führen, und kann mit den oben genannten Schritten beseitigt werden.

Falls die Batterie in kalter Umgebung gelagert wurde, sollte diese vor der Verwendung bei Umgebungstemperatur aufbewahrt werden.

6. TAMPER SCHUTZ AM BODEN

Schritte zur Bewegung des Mikroschalterhebels für die Winkelmontage des Sensors:

1 = Den Aktivierungshebel des Mikroschalters lösen, indem der Drehhebel gemäß A in der Zeichnung oben rechts ausgehängt wird.
2 = Den Verschlussstift aus Kunststoff des Sensorwinkels gemäß B lösen.
3 = Den Hebel um 180° drehen, die Spitze des Schlitzes seitlich einstecken und fest mit dem Stift C verbinden.

HINWEIS = Die Lasche, die auf den Schutz-Mikroschalter gegen Abreißen von der Wand wirkt, darf bei der Verwendung des Gelenks nicht aktiv sein, der Wahlschalter 1 mit der Angabe "VANDALENSICHERUNG AUSGE" muss auf ON gestellt werden (siehe Anschlussschema).

7. DECKUNGSDIAGRAMME

Standardlinse

Deckungsdiagramm der mitgelieferten Linse mit Schutz gegen weißes Licht.

Reichweite: 15 Meter

Deckung: Volumetrisch, Öffnung 81° 15 m

Strahlanordnung: 18 Zonen auf 4 Ebenen

8. BETRIEB

Die LED-Anzeigen des Melders GW 20 477 zeigen die folgenden Betriebsstatus:

Grüne schaltet sich bei Erfassung einer Bewegung durch den PIR-Sensor blinkend ein.

Led-Anzeige = Diese Erfassungen erfolgen im Messbereich, der sich durch die verwendete Linse kennzeichnet. Im Betrieb wird die Anzeige alle 5 Sekunden aktualisiert, womit eine grobe Beurteilung des Deckungsbereichs der verwendeten Linse möglich ist. Für eine genaue Überprüfung des Deckungsbereichs wird auf die Funktionsbeschreibung des WALK-TEST verwiesen.

ANMERKUNG: Die grüne LED schaltet sich bei entladener Batterie nicht ein.

Rote LED = sie schaltet sich bei Übertragungen aufgrund eines Alarm-, Manipulations- oder Überwachungsereignisses blinkend ein, das Ereignis "entladene Batterie" wird immer an die erste effektive Übertragung angehängt. Die LED schaltet sich während der Stabilisierungszeit bei der ersten Inbetriebnahme für ca. 60s fest ein.

Gelbe LED = sie schaltet sich bei entladener Batterie nach einer Übertragung (rote LED) blinkend ein.

WALK-TEST = diese Prozedur ist hilfreich, um den genauen Deckungsbereich des Melders zu prüfen. Die drei LED blinken, um während des Meldertests einen Alarm anzuzeigen und zu übertragen. Blinken nur der roten LED für Übertragung des Manipulationsstatus während des WALK-TEST. Um den WALK-TEST sofort zu aktivieren/deaktivieren, die Tamper Taste nach der Betätigung des entsprechenden Wahlschalters betätigen. Der WALK-TEST wird automatisch nach 10 Minuten beendet. Die Alarmübertragung kann höchstens alle 30 Sekunden erfolgen.

9. ERLERNEN DES MELDERCODES

A. Das Kunststoffgehäuse des Melders öffnen.

B. Die korrekte Stromversorgung durch Entfernen der Isolierlasche der Batterie prüfen.

C. Die Programmierung der kompatiblen Zentrale mit dem Menü zur Erfassung der Funkvorrichtung öffnen.

D. Eine Übermittlung beispielsweise durch kurzzeitiges Drücken der Tamper-Taste auslösen, nach dem Speichern des Meldercodes kann dann mit der Spezialisierung der Attribute des betreffenden Geräts fortgefahren werden.

E. Der Melder in einer zulässigen Lage montieren, hierzu die Zeichnungen in dem Kapitel INSTALLATION prüfen, und die korrekte Funktion mit Testübertragungen und auch mit Hilfe der WALK-TEST Funktion prüfen.

F. Das Meldergehäuse schließen, dabei sicherstellen, dass die Tamper-Taste korrekt betätigt wird.

10. BATTERIEWECHSEL UND ENTSORGUNG

Im Melder GW 20 477 wird eine Lithiumbatterie 3,6 V, 1,2 Ah, Typ ER14250 oder LS1425 (1/2AA) verwendet. Die Batterie muss immer durch eine neue Batterie des gleichen Typs ersetzt werden.

Die folgenden Anweisungen zum Batteriewechsel müssen genau beachtet werden:

1) Entnehmen Sie die leere Batterie.
2) Drücken Sie 3-4 Mal hintereinander die Tamper-Taste, um eventuelle Kondensatorladungen abzubauen.
3) Setzen Sie die neue Batterie ein.
4) Drücken Sie 3-4 Mal hintereinander die Tamper-Taste.

5) Löschen Sie eventuelle Meldungen für entladene Batterie in der Zentrale oder kompatiblen Empfangsvorrichtungen.

Die Entsorgung der leeren Batterie darf nur unter kompletter Einhaltung der geltenden Normen und in die, dazu bestimmte Behälter erfolgen.

Die Entsorgung des Melders muss gemäß den Normen durchgeführt werden, die in den Ländern gelten in denen die Anlage installiert wurden.

Das verwendete Material ist hochschädlich und belastet die Umwelt, wenn es in dieser freigesetzt wird.

Das vorliegende beispielhafte Schema stellt auch die Verwendung der optionalen Einheit GW 20 480 dar, zur Übertragung des TX-Signals für die Sirenensteuerung von einer optimalen Stelle, falls das Signal von der Zentrale aufgrund großer architektonischer Hindernisse oder vieler negativer Störungen kritisch ist.

11. BETRIEBSBEISPIELE

BEISPIEL 1 Es wird die Installation der Zentrale im Erdgeschoss, in dezentraler Lage eines dreistöckigen Gebäudes vorgesehen. In diesem Fall ermöglichen die verschiedenen architektonischen Gegebenheiten und das Fehlen „negativer“ Störungen erlauben eine gute Übertragung der meisten Sensor- und Tastatsignale in Richtung der Zentrale, eine gute Übertragung von der Zentrale zum Antrieb, vermindern aber sowohl das Übertragungssignal von der autonomen Sirene sowie ein Empfangssignal von einem volumetrischen Sensor GW 20 477. GW 20 475 Anzeigemodul Anlagenstatus.

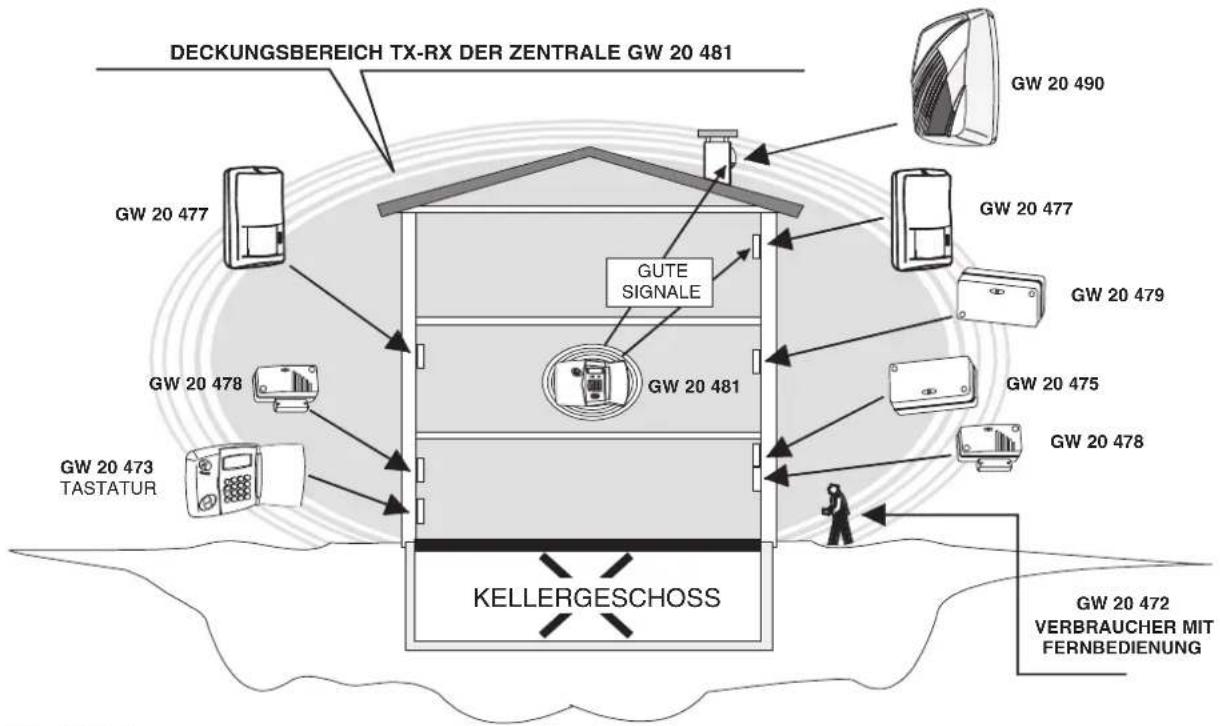

LÖSUNG 1 Die Zentrale kann in den ersten Stock, in zentrale Position bewegt werden.
Die Lösung bewahrt die vorherige Qualität der Sensor- und Antriebssignale, ermöglicht jetzt eine gute Übertragung der Zentrale zur autonomen Sirene und einen guten Empfang des volumetrischen Sensors GW 20 477, der zuvor kritisch war. Für eine einfache Bedienung durch den Anwender wird die Tastatur in das Erdgeschoss bewegt, ohne Signalprobleme zu verursachen.

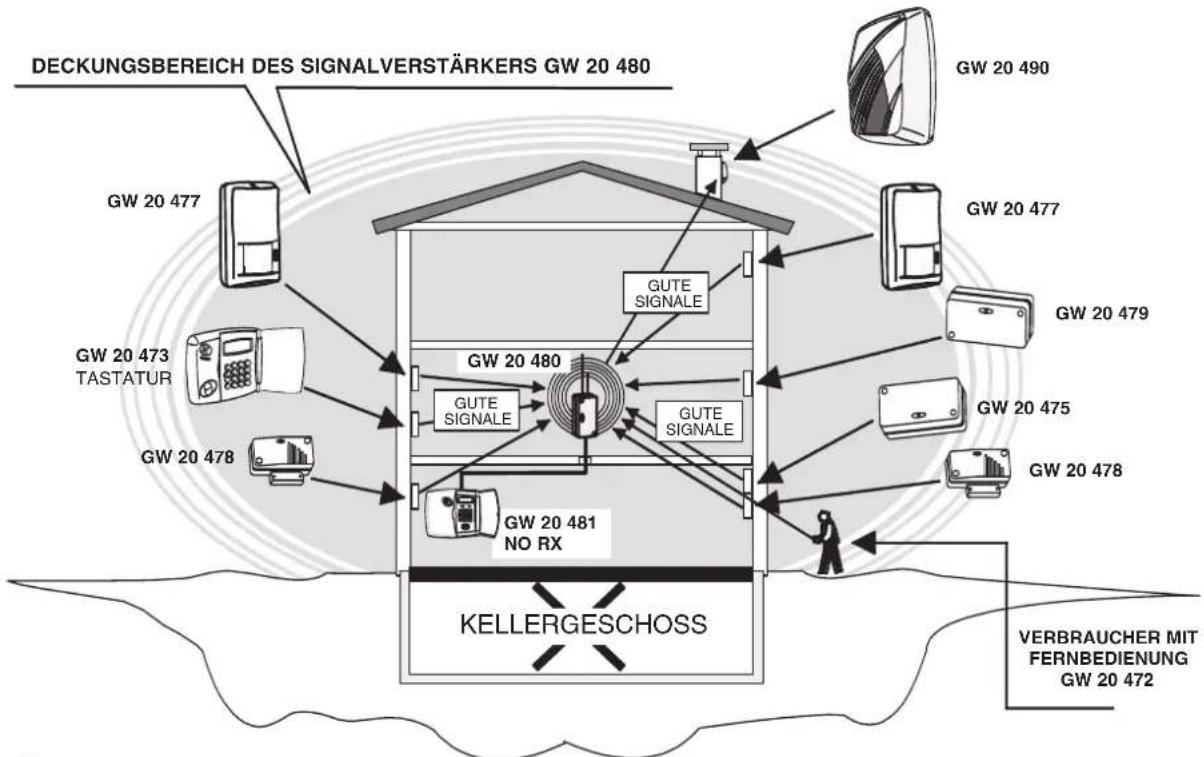

LÖSUNG 2

Die Zentrale kann nicht versetzt werden, es ist aber möglich, sowohl die Sirene als auch den Sensor GW 20 477 anders zu positionieren.

Die Lösung bewahrt die vorherige Qualität der Sensor- und Antriebssignale, ermöglicht jetzt eine gute Übertragung der Zentrale zur autonomen Sirene, es besteht aber weiterhin das kritische Übertragungssignal des volumetrischen Sensors GW 20 477. GW 20 475 Anzeigemodul Anlagenstatus.

LÖSUNG 3

Es wird ein Funkkopf mit TX und RX Typ GW 20 480 zur Installation in optimaler Position und Kabelanschluss an die Zentrale gewählt.

In diesem Fall agiert die Einheit GW 20 480 als TX-RX Verlängerung der Zentrale, deaktiviert automatisch die Funktion des RX-Kreises der Zentrale und wird der Schnittpunkt der ein- und ausgehenden Signale.

Mit dieser Lösung kann zur ursprünglichen Installationsanordnung der verschiedenen Einheiten zurück gekehrt werden, da alle gute Signale senden und empfangen.
