| Tipo di prodotto | Monitor LCD professionale 4K |
| Marca | Sony |
| Modello | FW50EZ20L |
| Dimensioni schermo | 125,7 cm (50 pollici) |
| Risoluzione | 3840 × 2160 pixel (4K UHD) |
| Dimensioni (L × A × P) | 112,6 × 65,3 × 7,0 cm |
| Peso | 12,1 kg |
| Alimentazione | 220-240 V CA, 50 Hz |
| Consumo elettrico (standby) | 0,50 W |
| Potenza audio | 10 W + 10 W |
| Connettività wireless | Wi-Fi 802.11a/b/g/n/ac, Bluetooth 5.0 |
| Ingressi video | HDMI (×3), ingresso video composito (mini presa) |
| Porte USB | USB 2.0 (×2), 500 mA |
| Uscita audio | Presa cuffie, uscita ottica digitale, HDMI eARC/ARC |
| Controllo a distanza | RS-232C (mini-jack), IP (TCP/IP) |
| Funzioni professionali | BRAVIA Signage Free, pianificazione accensione, riavvio periodico, blocco impostazioni, ottimizzazione ingresso PC |
| Funzioni di visualizzazione | Visualizzazione orizzontale/verticale, presentazione, playlist programmabili |
| Montaggio a parete | Compatibile con supporti Sony SU-WL850 (tranne 50") e SU-WL450 |
| Temperatura di funzionamento | 0 °C a 40 °C |
| Umidità di funzionamento | 10 % a 80 % UR (senza condensa) |
| Accessori inclusi | Telecomando, pile, guida di installazione, istruzioni di sicurezza |
| Manutenzione | Pulire con un panno morbido e asciutto; evitare solventi |
| Sicurezza | Installazione su superficie stabile, evitare urti, scollegare prima del trasporto |
| Riparabilità | Ricambi disponibili tramite rete autorizzata Sony; contattare il supporto |
Domande frequenti - FW50EZ20L SONY
Domande degli utenti su FW50EZ20L SONY
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale FW50EZ20L - SONY e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. FW50EZ20L del marchio SONY.
MANUALE UTENTE FW50EZ20L SONY
- Selezione [BRAVIA Signage Free] en la pantalla [Inizio] del Monitor LCD.

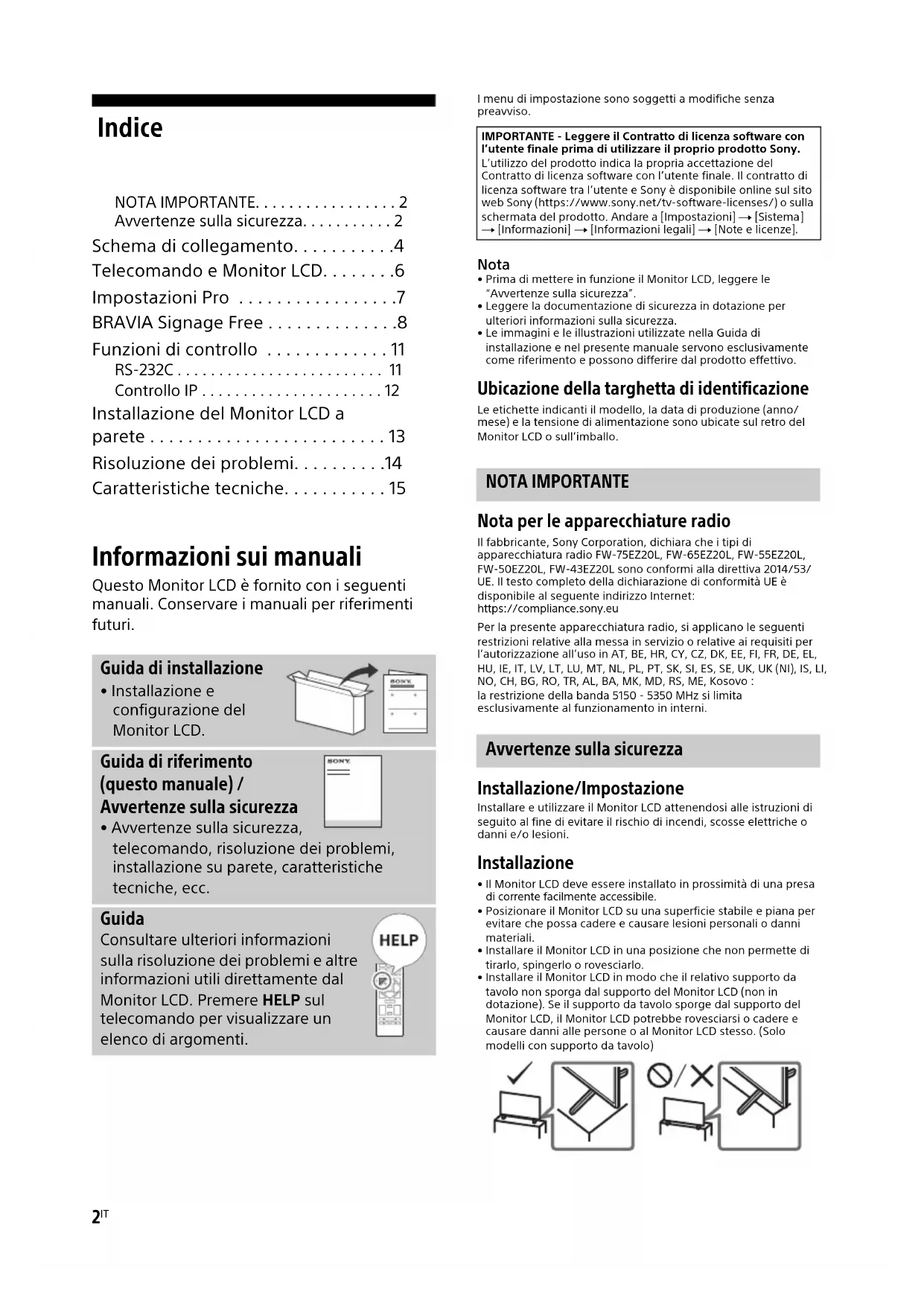

Avvertenze sullsicurezza. 2
Schema di collegamento. 4
TelecomandoeMonitorLCD. .6
Impostazioni Pro 7
BRAVIA Signage Free. 8
Funzioni di controllo 11
RS-232C 11
Controllo IP 12
Installazione del Monitor LCD a
parete 13
Risoluzione dei problemi. 14
Caratteristiche tecniche. 15
Informazioni sui manuali
Questo Monitor LCD è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.
Guida di installmente
- Installazione e configurazione del Monitor LCD.
Guida di riferimento (questo manuale) /
Avvertenze sulla sicurezza
- Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installazione su parete, caratteristiche tecniche, ecc.
Guida
Consultare ulteriori informazioni sulla risoluzione dei problemi e altre informazioni utili direttamente dal Monitor LCD. Premere HELP sul telecomando per visualizzare un elenco di argomenti.
I menu di impostazione sono soggetti a modifiche nella preavviso.
IMPORTANTE - Leggere il Contratto di licenza software con l'utente finale prima di utilizzare il proprio prodotto Sony. L'utilizzo del prodotto indica la propria accettazione del Contratto di licenza software con l'utente finale. Il contratto di licenza software tra l'utente e Sony è disponibile online sul site web Sony (https://www.sony.net/tv-software-licenses/) o sulla schermata del prodotto. Andare a [Impostazioni] → [Sistema] → [Informazioni] → [Informazioni legali] → [Note e licenze].
Nota
- Prima di mettere in funzione il Monitor LCD, leggere le "Avvertenze sulla sicurezza".
- Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
- Le immagini e le illustrazioni utilizzate nella Guida di installazione e nel presente manuale servono escludivamente come riferimento e possono differire dal prodotto effettivo.
Ubicazione della targhetta di identificazione
Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del Monitor LCD o sull'imballo.
NOTA IMPORTANTE
Notapercleapparecchiatureradio
Il fabricante, Sony Corporation, dichiarare che i tipi di
appreciatabura radio FW-75EZ20L, FW-65EZ20L, FW-55EZ20L,
FW-50EZ20L, FW-43EZ20L sono conformi alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità UE è
disponibile al segmente indirizzo Internet:
https://compliance.sony.eu
Per la presente apparecchiatura radio, si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5150 - 5350 MHz si limita esclusivamente al funzionamento in interni.
Avvertenze sulla sicurezza
Installazione/Impostazione
Installare eutilizzare il Monitor LCD attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.
Installazione
- Il Monitor LCD deve essere installato in prossimità di una presa di corrente lavorante accessibile.
- Posizione are il Monitor LCD su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
- Installare il Monitor LCD in una posizione che non permette di tirarlo, spingerlo o rovesciarlo.
- Installare il Monitor LCD in modo che il relative supporto da tavolo non sporga dal supporto del Monitor LCD (non in dotazione). Se il supporto da tavolo sporge dal supporto del Monitor LCD, il Monitor LCD potrebbe rovesciarsi o cadere e causare danni alle persona o al Monitor LCD stesso. (Solo modelli con supporto da tavolo)
Trasporto
- Prima di trasportare il Monitor LCD, scollegare tutti i cavi.
- Per trasportare un Monitor LCD di granidi dimensioni sono necessarie due o più personne.
- Quando si trasporta il Monitor LCD manually, sostenerlo come lostrato tanto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.
- Quando si solleva o si sposta il Monitor LCD, tenerlo saldamente dal lato inferiore.
- Durante l'uso o il montaggio del Monitor LCD, non appoggiare il Monitor LCD (solo per il modello di Monitor LCD applicabile).
- Durante il trasporto, non sottoporre il Monitor LCD a urti o vibrazioni effecssive.
- Nel caso in cui si renda necessario trasportare il Monitor LCD per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

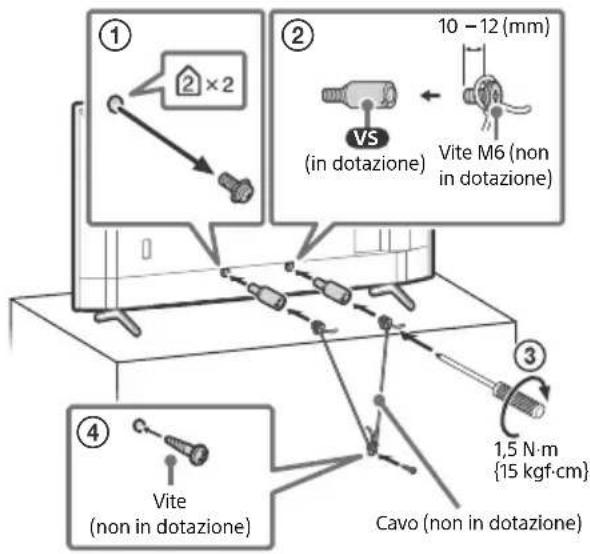

Prevenzione delle cadute (solo modelli con supporto da ravolo)
FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

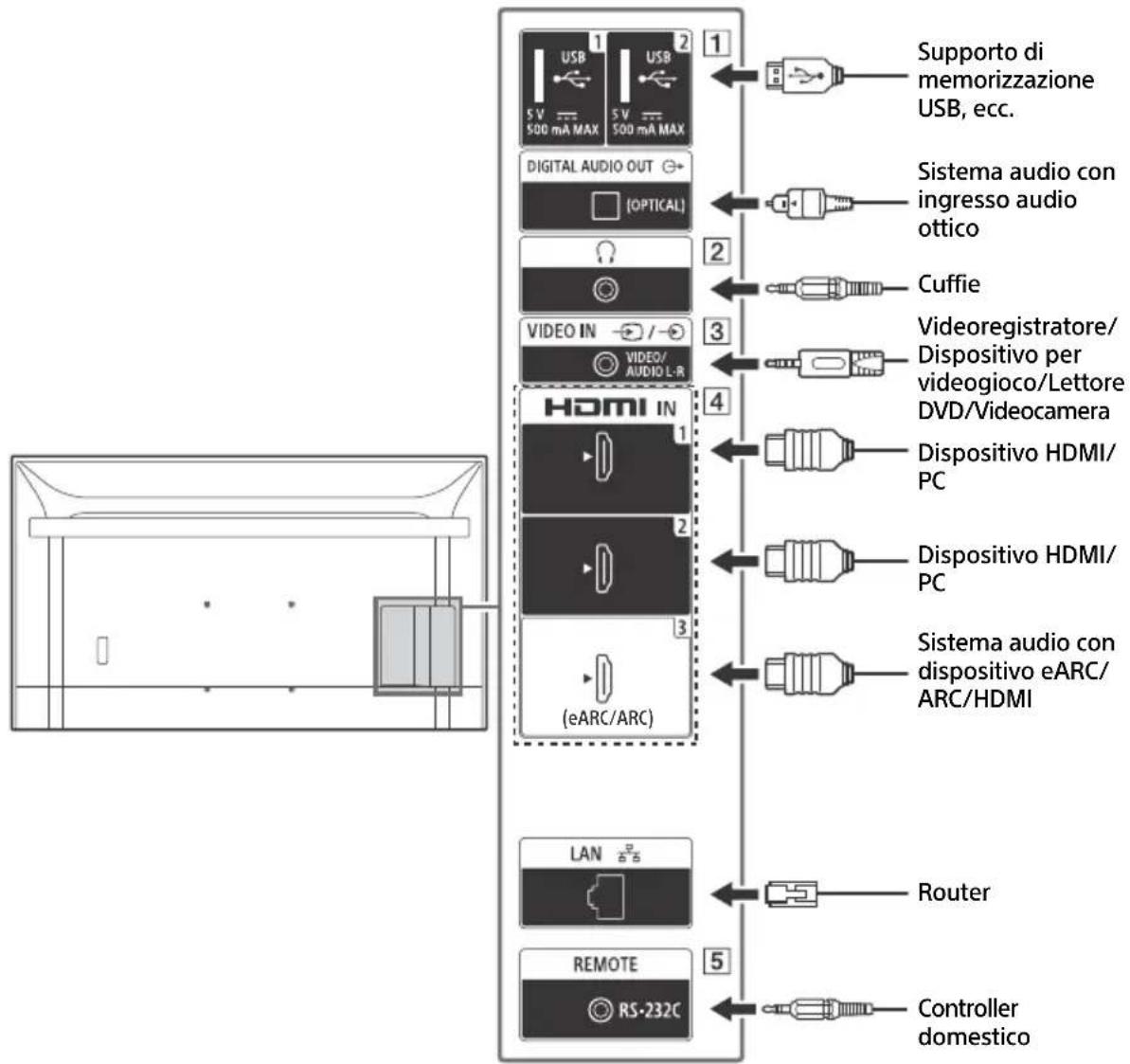

Schema di collegamento
Nota
- Terminali ed etichette possono variar a seconda della regione/Paese/modello del Monitor LCD.
1 USB
USB
2
- Collegare un disposativo USB di grande capacité potrebbe interferire con altri dispositori collegati.
2 Cuffie)
- Supporta solo il mini jack stereo tripolare.
Non è possibile trasmettere il suono contemporaneamente delle cuffie e dagli altoparlanti del Monitor LCD.
3
ID
IN

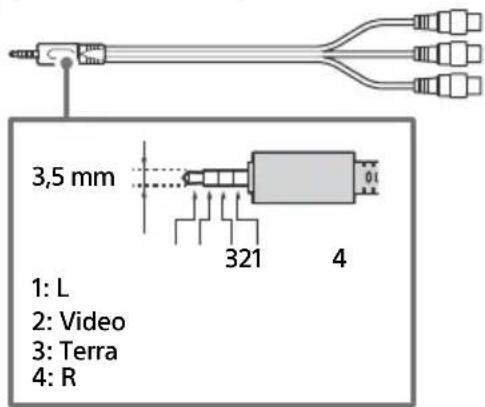

- Per un collegamento composito, utilizzato un cavo di prolunga ingresso analogico (non in dotazione).
4 HDMI IN 1/2/3
- L'interfaccia HDMI è in grado di trasferire il video e l'audio digitale su un singolo cavo.
HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)
Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del Monitor LCD verso il systema audio. Un systema audio con supporto HDMI eARC/ARC è in grado di inviare il video al Monitor LCD è di ricevere l'audio dal Monitor LCDtramite lo stesso cavo HDMI. Se il systema audio non supporta HDMI eARC/ARC, è necessario un ulteriore collegamento a DIGITAL AUDIO OUT (OPTICAL).
Utilizzare il cavo HDMI con Ethernet per collegare ilsystema audio a eARC.

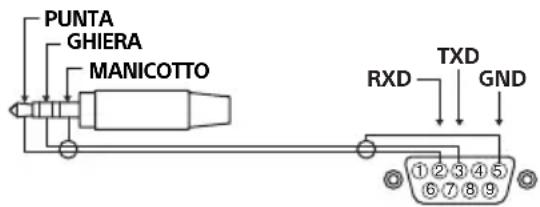

5 REMOTE RS-232C
- Terminale per la comunicazione seriale. Per i dettagli, vedere "Funzioni di controllo".
RX TX GND

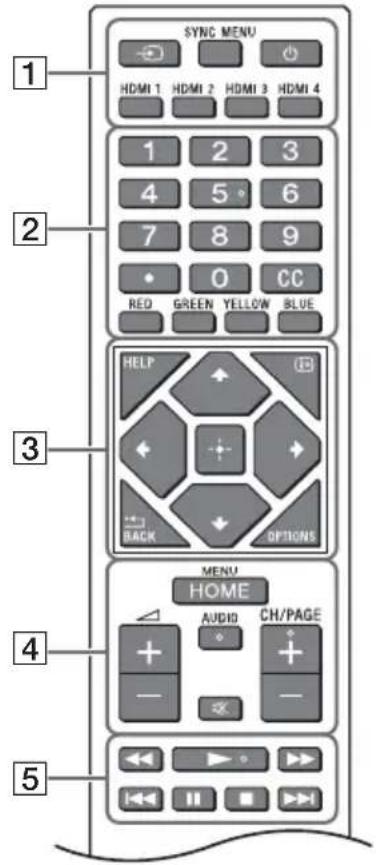

Telekomando e Monitor LCD
La forma del telecomando, il layout, la disponibilità e le funzioni dei tasti del telecomando possono variate a seconda della regione/del paese/del modello del Monitor LCD/delle impostazioni del Monitor LCD.
1 (Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.
SYNC MENU: Consente di visualizzare il menu BRAVIA Sync.
(Alimentazione)
HDMI 1/2/3/4
2 Tasti numerici
(punto)
CC
Tasti colorati
3 HELP: Consente di visualizzare il menu Guida.
(Visualizzazione su schermo):
Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesisiti nel Televideo.
一 / BACK
OPTIONS: Consente di visualizzare un elenco di funzioni che possono essere utilizzate in quel momento.
/ / / (D-Pad di navigazione):
Navigazione e selezione nel menu su schermo.
4 HOME/MENU
+/(Volume)
AUDIO*: Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).
品 (Disattivazione audio)
CH/PAGE +/-
5
(Alimentazione)
7 Sensore del telecomando / LED
- Il collegamento rapido alla funzione di Accessibilità è disponibile premendo e tenendo premuto AUDIO.
Impostazioni Pro
In [Impostazioni Pro], è possibile utilizzato varie comode funzioni per l'uso professionale.
Come usare le impostazioni Pro
1 Premere il pulsante HOME/MENU sul telecomando.
2 Andare a [Impostazioni] [Impostazioni Pro], quando selezionare le impostazioni desiderate.
Per agli impostazione,fare riferimento a quanto segue.
Inizializza impostazioni Pro
Tutte le modifiche vengono eliminare e le impostazioni predefinite vengono ripristinate.
Installa APK
Installare il file APK per l'app Android TV sul display utilizzato un supporto di memorizzazione USB.
1 Selezionare [Impostazioni Pro] [Installa APK].
2 Selezionare un APK.
Nota
- Questo menu viene visualizzato solo quando il file .apk esiste nel supporto di memorizzazione USB.
Ottimizzazione ingresso PC
Mostrare il tipico formato PC a schermo intero mantenendo le proporzioni.
1 Selezionare [Impostazioni Pro] [Ottimizzazione ingresso PC].
2 Modificare le impostazioni. L'impostazione predefinita è Off.
Attivazione a ricezione segnale
a) Accendere automaticamente il Monitor LCD eambiare ingresso quando I'ingresso HDMI è collegato.
b) Spagnere automaticamente il Monitor LCD quando I'ingresso HDMI è scollegato.
1 Selezionare [Impostazioni Pro] [Attivazione a ricezione segnale].
2 Selezionare I'opzione.
[Disattiva] (impostazione predefinita): La funzione è disabilitata.
[Sempre attivata]: Entrambe le funzioni a) e b) sono abilitate.
[Solochio: Solo la funzione a) è abilitata.
[Ore specifiche]: É possible specificare l'ora di inizio/fine durante la quale la funzione è abilitata.
Blocco impostazioni
É possibile proteggere le impostazioni di [Impostazioni Pro] utilizzando un PIN.
1 Selezionare [Impostazioni Pro] [Blocco impostazioni].
2 Impostare il PIN attenendosi alle istruzioni sullo schermo.
Sorgente di ingresso iniziale
Impostare l'ingresso visualizzato quando il Monitor LCD è accesso.
1 Selezionare [Impostazioni Pro] [Sorgente di ingresso iniziale].
2 Selezionare una sorgente di ingresso principale.
Pianificazione accensione
Impostare gli orari di accensione e spegnimento automatici del Monitor LCD, incluso un programma da eseguire periodicamente (giornalieri o settimanali).
1 Selezionare [Impostazioni Pro] [Pianificazione accensione].
2 Selezionare l'ora/il giorno della settimana per l'accensione e lo spegnimento.
Riavvio periodico
Riavviare il Monitor LCD a un'ora prestabilita.
Può pianificare riavvi periodici (giornalieri o settimanali). É possibile selezionare se eseguire o meno un riavvio nelle display è acceso. Si consiglia di programmare un riavvio periodico del Monitor LCD per mantenere la stabilità delsystema.
1 Selezionare [Impostazioni Pro] [Riavvio periodico].
2 Attivare la funzione [Riavvio periodico].
3 Impostare l'ora, il giorno della settimana per riavviare il Monitor LCD.
4 Selezionare se eseguire o meno un riavvio除去 il Monitor LCD è acceso.
Comandi display/telekomando
Abilitare o disabilitare i pulsanti sul Monitor LCD o sul telecomando.
1 Selezionare [Impostazioni Pro] [Comandi display/telecomando].
2 Selezionare un'opzione. [Controllo del display]: Abilitare o disabilitare i pulsanti sul display. [Telecomando IR]: Abilitare o disabilitare i pulsanti sul telecomando IR.
Ingressi esterni
Definire les sorgenti di ingresso disponibili.
1 Selezionare [Impostazioni Pro] [Ingressi esterni].
2 Selezionare un ingresso.
3 Selezionare un'opzione. [Usa con etichette]: Sullo schermo viene visualizzata l'etichetta delle informazioni di ingressso. [Usa alla etichette]: Sullo schermo non viene visualizzata l'etichetta delle informazioni di ingressso. [Non usare]: L'ingresso è disabilitato in modalità Pro.
BRAVIA Signage Free
Consente di riproduire filmati e immagini fisse archiviati su un supporto di memorizzazione USB, inseire il disposativo USB in una porta USB sul Monitor LCD.
File e formati supportati
Formato video*12 MP4AVC,MP4AVC/HEVC(.mp4) MPEGTSAVC/MPEG2(.m2ts)
1 La risoluzione massima supportata è 3840 × 2160 per un modello 4K e 1920 × 1080 per un modello 2K.
2 Il frame rate è di 30 fps.
FormatoFoto
JPEG*1(.jpg, .jpeg)
BMP*2(.bmp)
PNG*2(.png)
GIF*2 (.gif)
^1 La risoluzione massima supportata è 3840 × 2160 per un modello 4K. ^2 La risoluzione massima supportata è 1920 × 1080 per un modello 2K.
Formato audio
MP3 (.mp3) (44,1 kHz, 48 kHz) (2 canali)
AAC (.m4a) (44,1 kHz, 48 kHz) (2 canali)
Cosa preparare
Formattare il file system del supporto di memorizzazione USB utilizzato l'opzione NTFS o FAT32.
Avvia BRAVIA Signage Free
Selectionare [BRAVIA Signage Free] nella
schermata [Home] del Monitor LCD.
La prima volta che sua è appro [BRAVIA Signage Free], viene visualizzata la schermata
[Impostazioni di base].
La volta successiva, vengono visualizzati i
continuti registrati.
E possibile visualizzare la schermata
[Impostazioni di base] tenendo premuto il
pulsante 1 sul telecomando per più di 3 secondi.
Se si abilita [Blocco impostazioni], per
visualizzare [BRAVIA Signage Free], immettere il
codice PIN.
Impostazioni della schermata Impostazioni di base
[Orizzontale/Verticale], [Effetto di transizione] e [Testo].
Se si abilita [Modalità di presentazione], è possibile selezionare manualmente il contento precedente o successivo con il pulsante sinistro, destro sul telecommando.
Riproducione di Presentazione
La riproduzione di Presentazione riproduce i contenuti in ordine alfabetico memorizzati sul supporto di memorizzazione USB.
1 Creare una cartella "media" nella cartella principale del supporto di memorizzazione USB e copiare ilftenuto.
2 Inserire il supporto di memorizzazione USB in una porta USB del Monitor LCD.
3 Andare a [Home] [BRAVIA Signage Free], per visualizzare la schermata [Impostazioni di base]. Per visualizzare la schermata [Impostazioni di base], tenere premuto il pulsante 1 sul telecomando per più di 3 secondi.
4 Impostare la [Modalità di riproduzione] su [Presentazione].
5 Selezionare [Avvio].
Creare playlist e riproduire
É possibile create una playlist che specifica l'ordine di riproduzione dei contenuti memorizzati sul supporto di memorizzazione USB.
1 Creare una cartella "media" nella cartella principale del supporto di memorizzazione USB e copiare il contentuto.
2 Inserire il supporto di memorizzazione USB in una porta USB del Monitor LCD.
3 Andare a [Home] [BRAVIA Signage Free], per visualizzare la schermata [Impostazioni di base].
Per visualizzare la schermata [Impostazioni di base], tenere premuto il pulsante 1 sul telecomando per più di 3 secondi.
4 Premere il pulsante RED sul telecomando per create la playlist e visualizzare la schermata [Impostazioni playlist]. è possibile controllare la funzione del pulsante colorato nella parte inferiore dello schermo.
5 Immettere il nome della playlist tramite la tastiera su schermo.
6 Selezionare il contento. E possible aggiuungere il contento scegliendo [+]
7 Selezionare [OK]. La playlist viene salvata e viene visualizzata la schermata [Impostazioni di base].
8 Nella schermata [Impostazioni di base], impostare [Modalità di riproduzione] su [ Playlist] e selezionare il nome della playlist da riproduire, quando selezionare [Avvio].
Riproduzione programmata della playlist
É possibile impostare la programmazione della riproduzione per la playlist.
1 Andare a [Home] [BRAVIA Signage Free], per visualizzare la schermata [Impostazioni di base].
Per visualizzare la schermata [Impostazioni di base], tenere premuto il pulsante 1 sul telecomando per più di 3 secondi.
2 Nella schermata [Impostazioni di base], premere il pulsante GREEN sul telecomando. Viene visualizzata la schermata [Impostazioni di pianificazione].
3 Nella schermata [Impostazioni di pianificazione], premere il pulsante RED sul telecomando e create la nuova programmazione.
4 Selezionare [OK]. La programmazioneiene salvata e viene visualizzata la schermata [Impostazioni di base].
5 Nella schermata [Impostazioni di base], impostare [Modalità di riproduzione] su [Programmati], quando selezionare [Avvio].
Nota
- Le impostazioni di ora/data del Monitor LCD devono essere corrente.
Copiare i contenuti nella Memoria interna del Monitor LCD
È possibile copiare i contenuti dal supporto di memorizzazione USB alla Memoria interna del Monitor LCD.
E possibile riproduire i contentuti alla Memoria interna del Monitor LCD datiando l'impostazione [Archivio] su [Memoria interna] nella schermata [Impostazioni di base].
1 Nella schermata [Impostazioni di base], premere il pulsante YELLOW sul telecomando.
Viene visualizzata la schermata [Gestione dei contenuti].
2 Premere il pulsante GREEN sul telecomando per importare il contentuto.
Premere il pulsante RED sul telecomando per eliminare il contentuto.
Premere il pulsante YELLOW sul telecomando per selezioni multiple.

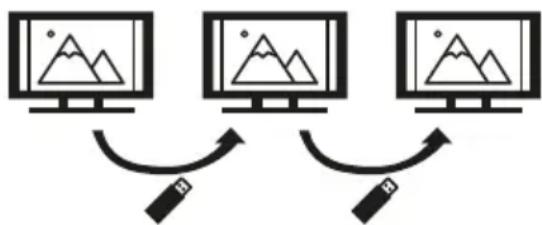

Importazione in blocco / Esportazione in blocco
É possibile copiare le impostazioni e il contentuto da un Monitor LCD ad un alto utilizzato il software [BRAVIA Signage Free].
1 Collegare il supporto di memorizzazione USB al Monitor LCD.
2 Andare alla schermata [Impostazioni di base] e selezionare [Importazione in blocco] o [Esportazione in blocco]. [Importazione in blocco]: Importare le impostazioni e il contentuto dal supporto di memorizzazione USB [Esportazione in blocco]: Esportare le impostazioni e il contentuto sul supporto di memorizzazione USB
3 Selezionare [OK] per eseguire Importazione in blocco / Esportazione in blocco.
Avvia riproduzione automatica
1 Copiare il file "autorun.txt" sulla cartella "sony" e il contentuto sulla cartella "media" del supporto di memorizzazione USB.
2 Collegare il supporto di memorizzazione USB al Monitor LCD dopo l'accensione.
3 Si avvia la riproduzione di digital signage quando si collega di nuovo il cavo di alimentazione.
Funzioni di controllo
RS-232C
É possible controllare il Monitor LCD da un servizio esterno tramite RS-232C. Il collegamento RS-232C è breveamente detritto in questa pagina.
Interfaccia
Stabilire il collegamento RS-232C al Monitor LCD utilizzando una mini spina stereo da 3,5 mm.
Mini spina stereo da 3,5 mm
PUNTA: Monitor LCD Controller GHIERA: Controller Monitor LCD
Impostazioni di collegamento
Quando si stabilisce il collegamento RS-232C, effettuare le impostazioni di collegamento di seguito.
Velocità in baud 9600 bps
Dati 8 bit
Parità Nessuna
Bit di avvio 1 bit
Bit di arresto 1 bit
Controllo flusso Nessuna
Formato dati
Presentiamo il formato dati per la communicatesione RS-232C di seguito.
(a) Richiestedal controller al Monitor LCD
N. Voce Valore
| 1 Intestazione 0x8C: Controllo | ||
| 2 | Categoria | 0x00 (fisso) |
| 3 | Funzione | 0xxx |
| 4 | Lunghezza | 0xxx (=Dati X+1 byte) |
| 5 | Dati 1 | 0xxx |
| : | : | 0xxx |
| : | : | 0xxx |
| X+4 | Dati X | 0xxx |
| X+5 | Checksum | 0xxx |
(b) Rispostedal Monitor LCD al controller
| N. Voce Valore | |||||||
| 1 | I | n | t | e | s | t | a |
| 2 Risposta 0x00 Completato (fine normale) | |||||||
| 0x01 : Limitte superato(Fine anomala-valore massimo superato) | |||||||
| 0x02 : Limitte superato(Fine anomala-valore minimo superato) | |||||||
| 0x03 : Comando annullato (fine anomala) | |||||||
| 0x04 : Errore di analisi (errore fornato dati) | |||||||
| 3 | Checksum | 0xXX | |||||
Esempio di lavoro
Gli esempi di lavoro di communicatesione RS-232C sono descritti di seguito.
| Controllo | Intestazione | Categoria | Funzione | Lunghezza | Dati 1 | Dati X | Checksum |
| Accensione/spegni-mente | 0x8C | 0x00 | 0x00 | 0x02 | 0x00(spento) | - | 0x8E |
| 0x01(acceso) | - | 0x8F | |||||
| Selezione ingressoHDMI | 0x8C | 0x00 | 0x02 | 0x03 | 0x04(HDMI) | 0x01 (#1) | 0x96 |
| 0x02 (#2) | 0x97 | ||||||
| 0x03 (#3) | 0x98 | ||||||
| 0x04 (#4) | 0x99 |
Per maggiori dettagli su RS-232C, contattare il rappresentate vendite.
Controllo IP
É possibile controllare il Monitor LCD tramite IP da un'applicazione HTML5/Android sul dispositivo esterno. É possibile gestire e monitorare le informazioni di ingresso/alimentazione, controllare il Monitor LCD, ad esempio sorgente di ingresso e volume.
Protocollo IP supportato
| Nome protocollo | Livello | Formato | Autenticazione | Spiegazione |
| Semplice controllo IP | TCP | Byte stream | N/D | Sono supportate solo le funzioni tipiche. |
Impostazioni del Monitor LCD
Quando si utilizes il [Controllo IP], impostare prima il Monitor LCD come segue.
Andare a [Impostazioni] [Rete e Internet] [Controllo IP].
Per Semplice controlo IP,
- Abilitare [Semplice controlo IP].
Per maggiori dettagli su [Controllo IP], contattare il rappresentate vendite.
Installazione del Monitor LCD a parete
Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450)* (non in dotazione)
Per i clienti:
Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del Monitor LCD a rivenditori o a installatori autorizzati Sony. Non cercare di esquirel'installazione personalmente.
Per i rivenditori e installatori Sony:
Prestare massima attenzione alla sicurezza durante gli interventi di installatione, manutenzione periodica e controlo del prodotto.
Informazioni di installatione per la staffa di montaggio a parete
Per istruzioni sull'installazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del Monitor LCD.
- Atteneri alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo Monitor LCD è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del Monitor LCD.
- Sony non potrà essere ritenuta responsablee per anni o lesions causate da usi non appropriati del prodotto o da installmente non corretta.
- Per l'installazione a parete rivolgersi esclusivamente a personale qualificato.
- Per motivi di sicurezza, si consiglia caldamente di utilizzato esclusivamente accessori Sony, come ad esempio:
-Staffa di montaggio a parete SU-WL850
-Staffa di montaggio a parete SU-WL450
- Fissare la staffa di montaggio a parete al Monitor LCD utilizzato esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.
Il diametro e la lunghezza delle viti differiscono in base al modello di staffa di montaggio a parete. L'uso di viti diverse da quella in dotazione cui determinare danni interni al Monitor LCD o provocare la caduta, ecc.
-
Conservare il supporto da ravolo e le viti non utilizzate in un luogo sicuro per un eventuale uso futuro (solo modelli con supporto da ravolo). Tenere le viti fuori alla portata dei bambini.
-
Solo per alcune Regioni/Paesi/Modelli.
Uso della staffa di montaggio a parete opzionale (tranne SU-WL850 o SU-WL450) (non in dotazione)
Il presente manuale d'uso fornisce solo le fas di preparazione del Monitor LCD in vista dell'infallazione a parete.
Il Monitor LCD può essere installato a parete utilizzando una staffa di montaggio a parete (non in dotazione). Se il supporto da davolo è fissato al Monitor LCD, potrebbe essere necessario staccare il Monitor LCD dal supporto da davolo (solo modelli con supporto da davolo). Prima di collegare i cavi, occorre preparare il Monitor LCD per l'installazione della staffa di montaggio a parete.
Per ragioni di sicurezza e di protezione del prodotto, Sony raccomanda che l'installazione del Monitor LCD a parete sua effettuata da personale qualificato. Non cercare di eseguire l'installazione personalmente.
- Atteneri alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo Monitor LCD è necessario disponre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del Monitor LCD.
- Le viti per l'installazione della staffa di montaggio a parete sul Monitor LCD non sono fornite.
- La lunghezza della vite per la staffa di montaggio a parete varia a seconda dello spessore della staffa di montaggio a parete. Fare riferimento all'illustrazione di seguito.
Risoluzione dei problemi
Per risolverne problemi come: assenza di imagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi da parte del Monitor LCD o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.
1 Riavviare il Monitor LCD premendo il pulsante di accensione sul telecomando per circa cinque secondi e selezionare [Riavvia]. Il Monitor LCD si riavvia. Se il Monitor LCD non si ripristina, provare a scollegare il cavo di alimentazione, quando premere il pulsante d'accensione sul Monitor LCD e rilasciarlo. Attendere due minuti, quando insere la spina del cavo di alimentazione nella rete elettrica. Oppure premere il pulsante d'accensione sul Monitor LCD per circa 40 secondi finché il Monitor LCD non si spegne.
2 Consultare il menu Guida premendo il tasto HELP sul telecomando.
3 Connettere il Monitor LCD a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del Monitor LCD. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
Alla prima accensione, o dopo un periodo d'inattività, è possible che il Monitor LCD non si accenda immediatamenteanche se si preme il tasting di accensione sul telecomando oppure sul Monitor LCD.
L'initializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quando riprovare.
Il telecomando non funziona.
- Sostituire le batterie.
Caratteristiche tecniche
Sistema
Tipodi pannello
Pannello LCD (cristalli liquidi),
Retroilluminazione a LED
Uscita audio (W)
10 + 10
Tecnologia wireless
Protocollo IEEE 802.11a/b/g/n/ac
Bluetooth® Version 5.0
Gamma di frequenza (MHz) (Potenza in uscita (dBm))
Presedi ingresso/uscita
VIDEO IN
Ingresso audio/video (mini jack)
HDMI IN 1/2/3 (Compatible HDCP 2.3)
Video:
4096 × 2160p (50, 60 Hz)*, 4096 × 2160p
(24 Hz), 3840 × 2160p (50, 60 Hz)* ^1 , 3840 ×
In modalità eARC (Enhanced Audio Return Channel)
PCM lineare 7,1 canali: 32/44,1/48 kHz
16 bit, Dolby Digital, Dolby Digital Plus,
Dolby TrueHD, Dolby Atmos
Eccetto modalità eARC
PCM lineare due canali: 32/44,1/48 kHz 16/
20/24 bit, Dolby Audio
PCM lineare due canali: 48 kHz 16 bit, Dolby
Audio, Dolby Atmos
Presa ottica digitale (PCM lineare due canali:
48 kHz 16 bit, Dolby Audio)
(Mini jack stereo)
Cuffie
1,2
Le porte USB 1 e 2 supportano USB High Speed (USB 2.0)
LAN
Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle caratteristiche operative della rete. La velocità di comunicazione e la qualità non sono garantite.)
REMOTE
RS-232C, mini jack
Questo jack è per la riscizione del segnale di controllo esterno.
Potenza, caratteristiche prodotto e altri
Requisiti d'alimentazione
220V-240VCA,50Hz
Dimensioni schermo (diagonale) (circa)
(cm/pollici)
FW-75EZ20L:189,3/75
FW-65EZ20L:163,9/65
FW-55EZ20L:138,8/55
FW-50EZ20L:125,7/50
FW-43EZ20L:108,0/43
Potenza assorbita in modalità standby*3*4 (W) 0,50
Risoluzione schermo (orizzontale × verticale)
pixel)
3840 × 2160
Valori nominali uscita
Accessorioropzionali
Staffa di montaggio a parete: SU-WL850 (tranne FW-50EZ20L / 43EZ20L), SU-WL450 Supporto da cavolo: FWA-ST1L (solo FW-43EZ20L), FWA-ST2L (solo FW-50EZ20L) FWA-ST3L (solo FW-65EZ20L / 55EZ20L)
Temperatura di utilizzo: Da 0^ a 40^
Umidità d'esercizio: Dal 10% all'80% di u. r. (in assenza di condensa)
1 Consultare il menu su schermo [Formato segnale HDMI].
2 Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del Monitor LCD verso il systema audio.
3 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento,cioè dopo che il Monitor LCD avrata terminato tutti i processi interni.
4 Quando il Monitor LCD è connesso alla rete Internet, la potenza assorbita in modalità standby aumento.
Nota
- La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di Monitor LCD/dalle scorte.
- Design e caratteristiche tecniche sono soggetti a modifiche alla preavviso.
- Alcune istruzioni sullo schermo potrebbero non essere applicabili al proprio modello di Monitor LCD.
- Le caratteristiche prodottoftenne nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE.Consultare il relativo sito Web per informazioni su (UE) 2019/2013.
Informazioni sui marchi
- I termini HDMI, Interfaccia multimediae ad alta definizione HDMI (HDMI High-Definition Multimedia Interface), imagine commerciale HDMI (HDMI Trade dress) e i loghi HDMI sono marchi commerciali o marchi commerciali registrati di HDMI Licensing Administrator, Inc.
- Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il symbolo della dopbia D sono marchi di Dolby Laboratories Licensing Corporation.
- Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
- Google, YouTube e Android sono marchi di Google LLC.
- Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® sono marchi registrati di Wi-Fi Alliance.
- I loghi Wi-Fi CERTIFIED™ e Wi-Fi CERTIFIED 6™ sono marchi di certificazione di Wi-Fi Alliance.
-
Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Group Corporation e alla sua sue consociate su licenza.
-
Apple, Apple Home, AirPlay e HomeKit sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi e regioni. Perutilizzare AirPlay e Apple HomeKit con quello teilevisore, si consiglia la versione più recente di iOS, iPadOS o macOS.
- Coperto da una o più rivendicazioni dei brevetti HEVC elencati all'indirizzo patentlist.accessadvance.com.
- Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.
Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)
FW-75EZ20L (1589637), FW-65EZ20L (1589636), FW-55EZ20L (1589635), FW-50EZ20L (1589634), FW-43EZ20L (1589633).
Ioxuc, Eaio Ipoiovtoc kai aaaa
Anitnoic tropoosioac
220V-240VAC,50Hz
Méyéθoc oθóvnc (δiaywviωc) (πεpiou)
(cm/ivtoεc)
FW-75EZ20L:189,3/75
FW-65EZ20L:163,9/65
FW-55EZ20L:138,8/55
FW-50EZ20L:125,7/50
FW-43EZ20L:108,0/43
