Tipo de producto	Monitor LCD profesional 4K
Marca	Sony
Modelo	FW50EZ20L
Tamaño de pantalla	125,7 cm (50 pulgadas)
Resolución	3840 × 2160 píxeles (4K UHD)
Dimensiones (An × Al × Pr)	112,6 × 65,3 × 7,0 cm
Peso	12,1 kg
Alimentación	220-240 V CA, 50 Hz
Consumo eléctrico (en espera)	0,50 W
Potencia de audio	10 W + 10 W
Conectividad inalámbrica	Wi-Fi 802.11a/b/g/n/ac, Bluetooth 5.0
Entradas de video	HDMI (×3), entrada de video compuesto (mini conector)
Puertos USB	USB 2.0 (×2), 500 mA
Salida de audio	Conector para auriculares, salida óptica digital, HDMI eARC/ARC
Control remoto	RS-232C (mini jack), IP (TCP/IP)
Funciones profesionales	BRAVIA Signage Free, planificación de alimentación, reinicio periódico, bloqueo de ajustes, optimización de entrada PC
Funciones de visualización	Visualización horizontal/vertical, presentación de diapositivas, listas de reproducción programables
Montaje en pared	Compatible con soportes Sony SU-WL850 (excepto 50") y SU-WL450
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 80 % HR (sin condensación)
Accesorios incluidos	Control remoto, pilas, guía de instalación, instrucciones de seguridad
Mantenimiento	Limpiar con un paño suave y seco; evitar disolventes
Seguridad	Instalación sobre superficie estable, evitar golpes, desconexión antes del transporte
Reparabilidad	Piezas de repuesto disponibles a través de la red autorizada de Sony; contactar al soporte

Preguntas frecuentes - FW50EZ20L SONY

¿Cómo usar BRAVIA Signage Free en el monitor FW50EZ20L?

Para usar BRAVIA Signage Free, inserte una memoria USB que contenga los archivos en una carpeta "media" (formatos NTFS o FAT32). Desde la pantalla de inicio, seleccione la aplicación BRAVIA Signage Free. Puede configurar una presentación de diapositivas o una lista de reproducción programada mediante los ajustes básicos (accesible manteniendo presionada la tecla 1 del control remoto durante 3 segundos).

¿Cómo montar el monitor en la pared?

Utilice un soporte de montaje en pared Sony compatible (SU-WL850 o SU-WL450). La instalación debe ser realizada por un profesional autorizado por razones de seguridad. Siga el manual de instrucciones proporcionado con el soporte y verifique la resistencia de la pared.

¿Qué hacer si el control remoto no funciona?

Primero verifique las pilas: reemplácelas si es necesario. Asegúrese de que ningún obstáculo bloquee el sensor infrarrojo. Si el problema persiste, presione la tecla HELP del control remoto para acceder al menú de ayuda integrado.

¿Cómo restablecer los ajustes profesionales (Ajustes Pro)?

Acceda a [Ajustes] > [Ajustes Pro] > [Restablecer ajustes pro]. Todos los cambios se cancelarán y se restablecerán los valores predeterminados.

¿Cómo programar el encendido y apagado automático?

En [Ajustes Pro] > [Planificación de alimentación], ajuste las horas de encendido y apagado, así como la periodicidad (diaria o semanal). Asegúrese de que el reloj del monitor sea correcto.

¿Puedo controlar el monitor de forma remota a través de IP?

Sí, active el Control IP en [Ajustes] > [Red e Internet]. Use el protocolo Simple Control IP (TCP) para comandar encendido, entrada, volumen, etc., desde un dispositivo externo.

¿Cuáles son los formatos de archivo compatibles para la reproducción a través de USB?

Video: resolución máxima 3840×2160 (4K) a 30 fps. Foto: JPEG, BMP, PNG, GIF. Audio: MP3 (44,1/48 kHz), AAC (M4A). El sistema de archivos USB debe ser NTFS o FAT32.

¿Cómo conectar un sistema de audio externo?

Conecte su sistema de audio al puerto HDMI IN 3 (compatible con eARC/ARC) para audio de retorno. Si su sistema no es compatible con eARC, use también la salida óptica digital (DIGITAL AUDIO OUT OPTICAL).

¿Qué hacer si la pantalla permanece negra o no responde?

Presione la tecla de encendido del control remoto durante 5 segundos para reiniciar. Si no funciona, desconecte el cable de alimentación, espere 2 minutos y vuelva a conectarlo. De lo contrario, mantenga presionada la tecla de encendido en el monitor durante unos 40 segundos hasta que se apague.

¿Cómo instalar una aplicación de Android TV a través de una memoria USB?

Coloque el archivo APK en una memoria USB, insértela en el monitor. Vaya a [Ajustes Pro] > [Instalar APK] (el menú aparece solo si se detecta un archivo .apk). Siga las instrucciones en pantalla para instalar la aplicación.

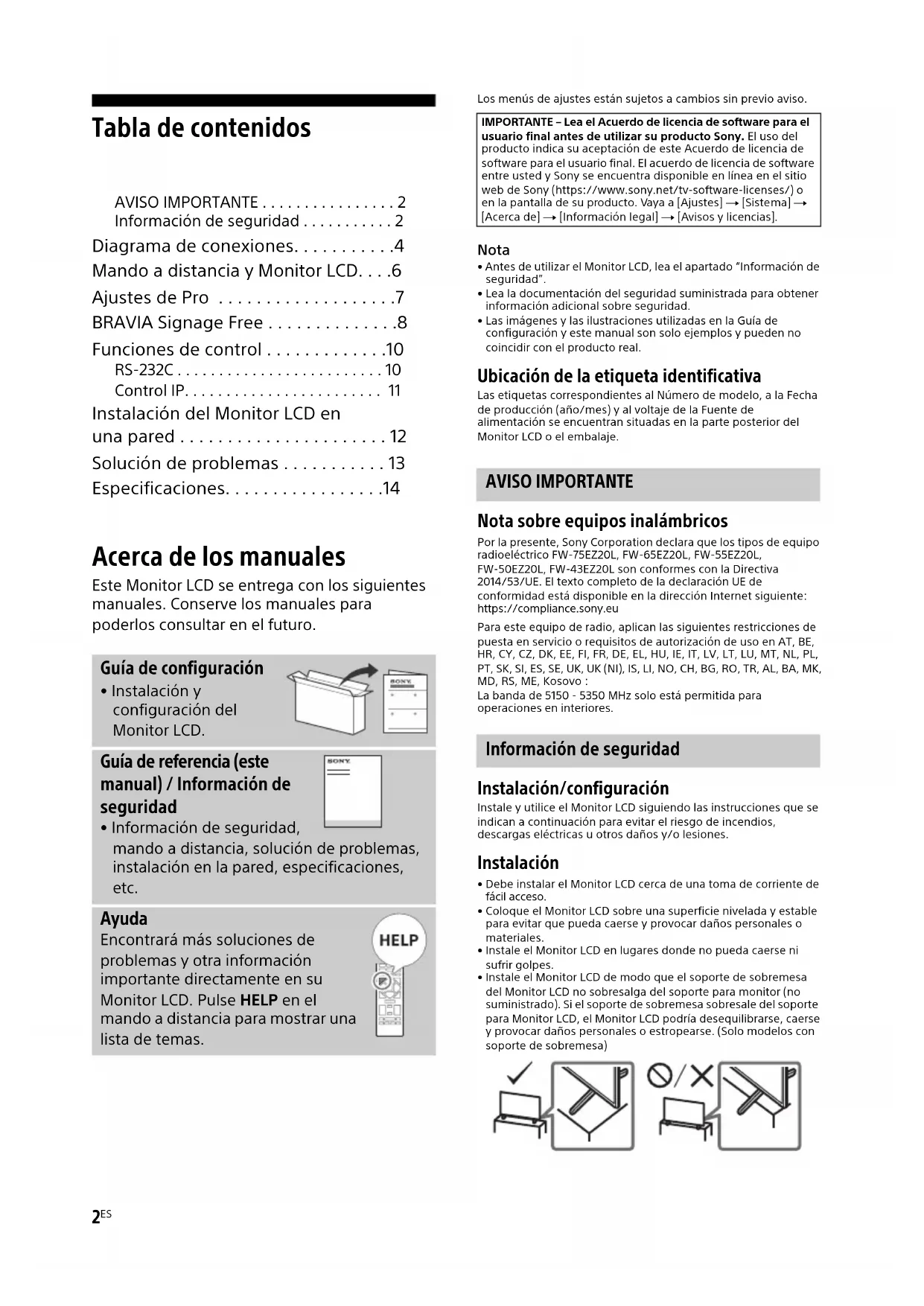

MANUAL DE USUARIO FW50EZ20L SONY

Información de seguridad 2

Diagrama de conexiones. 4

Mando a distancia y Monitor LCD. . . .6

Ajustes de Pro 7

BRAVIA Signage Free. 8

Funciones de control. 10

RS-232C 10

Control IP. 11

Instalacion del Monitor LCD en

una pared 12

SolutiOn de problemas. 13

Especificaciones. 14

Acerca de los manuales

Este Monitor LCD seenta con los siguientes manuales. Conserve los manuales para poderlos consultar en el futuro.

Guía de configuración

• Instalación y configuración del Monitor LCD.

Guía de referencia (estemanual)/Información deseguidad

• Información de sécurité, mando a distancia, solución de problemas, instalación en la pared, specifications, etc.

Ayuda

Encontrarás mas soluciones de problemas y otra información importante directamente en su Monitor LCD. Pulse HELP en el mando a distancia para做不到 una lista de temas.

IMPORTANTE - Lea el Acuerdo de licencia de software para el usuario final antes de utilizar su producto Sony. El uso del producto indica su aceptacion de este Acuerdo de licencia de software para el usuario final. El acuerdo de licencia de software entre usted y Sony se enquirytra disponible en linea en el situ web de Sony (https://www.sony.net/tv-software-licencias/) o en la pantalla de su producto. Vaya a [Ajustes] → [Sistema] → [Acerca de] → [Informacion legal] → [Avisos y licencias].

Nota

• Antes de utiliser el Monitor LCD, lea elApartado "Informacion de seguidad".
• Lea la documento del seguidad suministrada para Obtener informacion adiconional sobre seguidad.
• Las imagenes y las ilustraciones realizadas en la Guía de configuración y estemanualson soloejempios y pueda no coincidir con el producto real.

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes alNumero de modelos, a la Fecha de produccion (año/mes) y al voltaje de la Fuente de alimentacion se encuentran situadas en la parte posterior del Monitor LCD o el embalaje.

AVISO IMPORTANTE

Notasobreequiposinalambricos

Por la presente, Sony Corporation declara que los temas de equipo radioelectrico FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L son conformes con la Directiva 2014/53/UE. El texto completo de la交代aion UE de conformidad está disponible en la direction Internet seguido: https://compliance.sony.eu

Para este equipo de radio, aplican las siguientes restricciones de puesta en servicios o requisitos de autorizacion de uso en AT, BE, HR, CY, CZ, DK, EE, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :

La banda de 5150 - 5350 MHz solo está permitida para operaciones en interiores.

Información de seguridad

Instalación/configuración

Instale y utilise el Monitor LCDARRYando las instruetiones que se indica a continuacion para evaporar el riesgo de incendios, descargas electricas u otheros daños y/o lesiones.

Instalación

• Debe instalar el Monitor LCDerca de una toma de corriente de fácil acceso.
• Coloque el Monitor LCD sobre una superficie nivelada y estable para evaporar que pueda caerse y provocar daños personales o materiales.
• Instale el Monitor LCD en Lugaresdonde no pueda caerse ni sufrir golpes.
• Instale el Monitor LCD de modo que el soporte de sobremesa del Monitor LCD no sobresalga del soporte para monitor (no suministrado). Si el soporte de sobremesa sobresale del soporte para Monitor LCD, el Monitor LCD podra desequilibrarse, caerse y provocar daños personales o estropearse. (Solo modelos con soporte de sobremesa)

Transporte

• Desconecte todos los cables antes de transporte el Monitor LCD.
• Se necesitan dos o más personas para transporte un Monitor LCD grande.
• Al transporte el Monitor LCD manualmente, sujetelo de la forma descriña a continuación. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.
• Al levantar o mover el Monitor LCD, sujételo con firmeza por su parte inferior.
• Cuando manipule o monte el Monitor LCD, no lo tumbe Boca abajo (solamente para los modelos de Monitor LCD aplicables).

• Durante el transporte, no someta el Monitor LCD a sacudidas o vibraciones excessivas.
• Cuando transporte el Monitor LCD para repararlo o cuando lo cambie de situ, embarcelo con la caja y el material de embalaje originales.

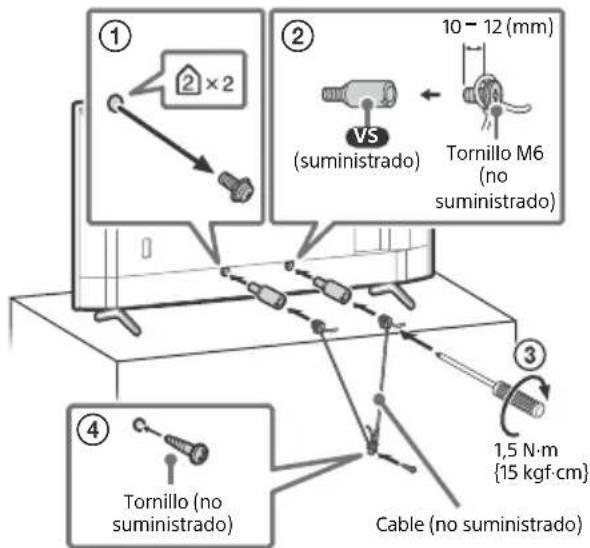

Prevencion de volcado (solo modelos con soporte de sobremesa)

FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

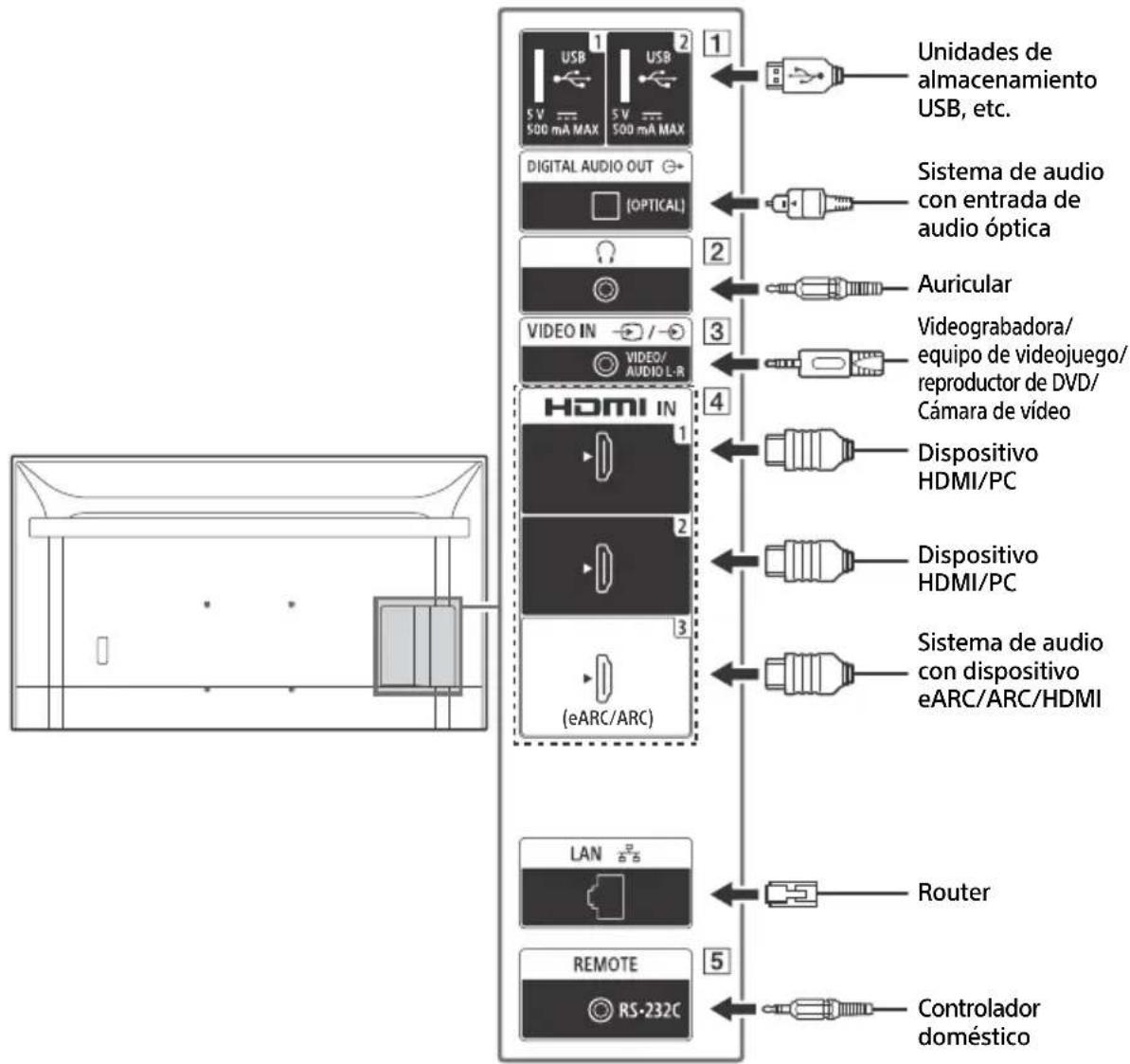

Diagrama de conexiones

Nota

Las terminales y las etiquetas peuvent variar en funcion de la region, el pais o el modelo del Monitor LCD.

1 -USB

USB

2

• La connexion de un dispositivo USB grande peut interferir conOthersdispositivos connectados que tengal alado.

2 (Auricular)

• Soporta solo minitoma estéreo de 3 polos.
• No es possible emitir sonido desde el auricular y los altavoces del Monitor LCD al mismo tiempo.

3

ID

EO

N

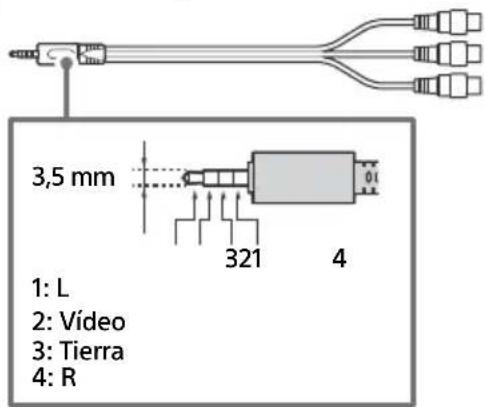

• Para una conexión compuesta, use un cable de extension analógico (no suministrado).

4 HDMI IN 1/2/3

• La interfaz HDMI es capaz de transmitir el video y el audio digital por un solo cable.

HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel)

Conecte su sistemas de audio a la HDMI IN 3 para enviar el audio del Monitor LCD a su sistemas de audio. Un sistema de audio compatible con HDMI eARC/ARC peut enviar video al Monitor LCD y recibir audio del Monitor LCD a trovés delismo cable HDMI. Si su sistemas de audio no admite HDMI eARC/ARC, necessitiesa una connexion adicional con DIGITAL AUDIO OUT (OPTICAL).

• Use el cable HDMI con Ethernet para conectar el sistemas de audio con eARC.

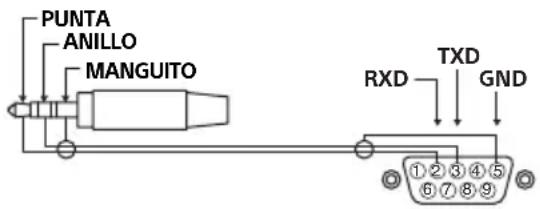

5 REMOTE RS-232C

• Terminal para comunicación série. Para Obtener más detalles, consulte las "Funciones de control".

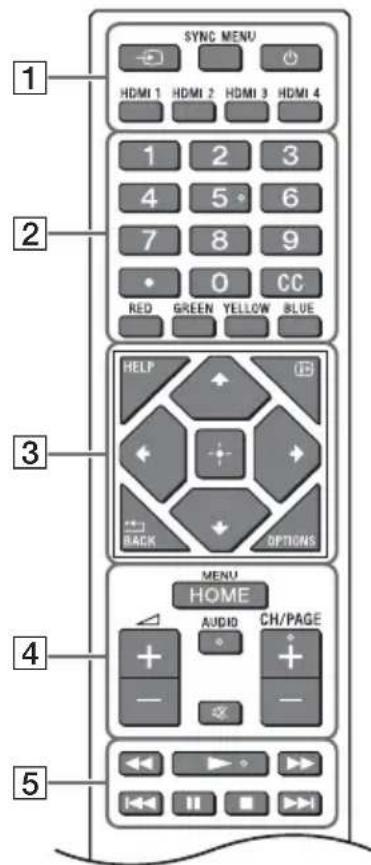

Mando a distancia y Monitor LCD

La forma del mando a distancia, el Diseño, la disponibiliad y la referencia de los botones del mando a distancia你能 variar en referencia de su region/país/modelo de Monitor LCD/ configuración del Monitor LCD.

1 (Selección de la entrada): Permite ver y seleccionar la fuente de entrada u otherwise.

SYNC MENU: Permite acceder al menu de BRAVIA Sync.

(Apagado)

HDMI 1/2/3/4

Botones numéricos

(punto)

CC

Botones de-coloredes

3 HELP:Permite acceder al menu de ayud.

(Visualización en pantalla): Permite acceder a información.

一 一 / BACK

OPTIONS: Muestra una lista de sistemas que se pueda usar en cualquier momento.

14 + 14 - 14 = 12 (D-Pad directional):

Navigación y selección de饕ús en噎.

4 HOME/MENU

+/(Volumen)

AUDIO*: Selección el sonido de la fuente multilingüe o el sonido dual (según la fuente del programa).

(Silenciamiento)

CH/PAGE + / -

5

6 (Apagado)
7 Sensor del mando a distancia / LED

• El atajo de accesibilitad está disponible pulsando y manteniendo pulsado AUDIO.

Ajustes de Pro

En el [Ajustes de Pro], puede usar diversas unidades practicas para uso profesional.

como utiliser los Ajustes de Pro

1 Pulse el botón HOME/MENU en el mando a distancia.
2 Vaya a [Ajustes] [Ajustes de Pro] y seleccione los ajustes deseados.

Para cada ajuste, consulte lo suiviente.

IniciarajustesdePro

Se descartarán todos los Cambios y se Restaurantarán los ajustes predeterminados.

Instalar APK

Instalar el archivo APK para la aplicacion Android TV en la pantalla utilizing unaunidad de almacenimiento USB.

1 Seleccione [Ajustes de Pro] [Instalar APK].
2 SeLECTIONAR un APK.

Nota

• Este menu solo se muestra cuando el archivo .apk existe en una unidad de almacenacimiento USB.

Optimización de la entrada de PC

Muestra el formatting de PC típico a pantalla completa manteniendo la relacion de aspecto.

1 Selección [Ajustes de Pro] → [Optimización de la entrada de PC].
2 Cambiar los ajustes. El ajuste predeterminado es apagado.

Señal deactivación

a) Encendido automatico del Monitor LCD y cambio de entrada si la entrada HDMI está conectada.
b) Apagado automatico del Monitor LCD si la entrada HDMI está desconectada.

1 Selección [Ajustes de Pro] → [Señal de activación].
2 Selección la-option. [Desactivar] (Predeterminado): La funciona se ha desactivado.

[Siempreactivada]:Tanto la funciona a) como la b)estánhabilitadas.

[Solo cambiar entrada]: Solo se ha habilitado la funciona a).

[Horas determinadas]: Puede especificar la hora de inicio/final durante la cuales la funciona está habitada.

Bloquearajustes

Puede proteger los ajustes del [Ajustes de Pro] con un PIN.

1 Seleccione [Ajustes de Pro] [Bloquear ajustes].
2 Ajuste el PIN siguiendo las instrucciones en la pantalla.

Fuente de entrada inicial

Ajustar la entrada que se muestra si el Monitor LCD está encendido.

1 Seleccione [Ajustes de Pro] [Fuente de entrada inicial].
2 SeLECTIONAR una fuente de entrada principal.

Programación de encendido o apagado

Establezca las horas para que el Monitor LCD se enciende y apague automatamente, incluyendo una programacion para executarse periodically (diario o semanalmente).

1 Selección [Ajustes de Pro] → [Programación de encendido o apagado].
2 Seleccione la hora/el dia de lapellana para encender y apagar.

Reinicio periodico

Reinicie el Monitor LCD a la hora establisha. Permite programar reinicios periodicos (diarios o semanales). Puede selectionar si un reinicio deben executarse o no cuando la pantalla está encendida. Se recomienda programar un reinicio periodico del Monitor LCD paramantener la estabilidad del sistemas.

1 Selezione [Ajustes de Pro] [Reinicio periodico].
2 Habilite la funciona [Reinicio periodico].
3 Establishzca la hora y el dia de la hora para reiniciar el Monitor LCD.
4 SeLECTIONE si un reinicio deben executarse o no cuando el Monitor LCD está encendido.

Mandos a distancia/monitor

Habilite o deshabilite los botones en el Monitor LCD o el mando a distancia.

1 Selezione [Ajustes de Pro] [Mandos a distancia/monitor].
2 Seleectione una option. [Control de monitor]: Habilite o deshabilite los botones en la pantalla. [Mandos a distancia IR]: Habilite o deshabilite los botones en el mando a distancia IR.

Entradas externas

Defina qué fuentes de entrada está disponible.

1 Seleccione [Ajustes de Pro] [Entradas externas].
2 Sezione una entrada.
3 Seleectioneunaoption. [Usar con etiquetas]:La etiqueta de informacion de la entrada aparece en la
pantalla. [Usar sin etiquetas]: La etiqueta de informacion de la entrada no aparece en la
pantalla. [No usar]: La entrada está deshabilitada en el
modo Pro.

BRAVIA Signage Free

Le permiteREENCRIPELICULSEiIMAGENESfijas almacenadas en una unidad de almacenamento USB; inserte el dispositivo USB en un puerto USB del Monitor LCD.

Archivos y formatos admitidos

Formato de video*1*2 MP4AVC,MP4AVC/HEVC(.mp4) MPEGTSAVC/MPEG2(.m2ts)

1 LaResolution的最大ima admitida es de 3840 × 2160 para un modelo 4K y de 1920 × 1080 para un modelo 2K.
2 La Frequencia de fotogramas es de 30 fps.

Formato de fotografia
JPEG*1(.jpg, .jpeg)
BMP*2(.bmp)
PNG*2(.png)
GIF*2(.gif)

1 LaResolutionmaximaadmitidaesde 3840× 2160 para unmodelo4K.
2 LaResolution maximala admitida es de 1920× 1080 para un Modelo 2K.

Formato de audio
MP3 (.mp3) (44,1 kHz, 48 kHz) (2 canales)
AAC (.m4a) (44,1 kHz, 48 kHz) (2 canales)

Preparación

Formatee el Sistema de ARCHivos de la unidad de almacenimiento USB utilizing la option NTFS o FAT32.

Inicie BRAVIA Signage Free

La primera vez que abide [BRAVIA Signage Free], se muestra la pantalla [Ajustes Basics]. La?sigueiente vez,se muestran losContainidos registrados. Puede ver la pantalla [Ajustes basics] si mantiene pulsado el boton 1 en el mando a distancia durante mas de 3 segundos. Si activa [Bloquear ajustes],para ver [BRAVIA Signage Free],introduzca el@codigo PIN.

Ajustes de la pantalla Ajustes Basics

[Paisaje/Retrato], [Efcto de transiencia] y [Texto].

Si activa el [Modo de presentación], pueda选取ar manualmente el contenido anterior osuma con el botón izquierdo/derecho del mando a distancia.

Reproducción Presentación de diapositivas

La reproduccion Presentacion de diapositivas
reproducirá alfabeticamente el contenido
almacenado en la unidad de almacenimiento USB.

1 Cree una carpeta "media" en la carpeta raíz de la unidad de almacenimiento USB y copie el contenido.
2 Inserte launidad de almacenimiento USB en un puerto USB del Monitor LCD.
3 Vaya a [Inicio] [BRAVIA Signage Free] para做不到 la pantalla [Ajustes Basics]. Para做不到 la pantalla [Ajustes basics], mantenga pulsado el boton 1 del mando a distancia durante más de 3seguidos.
4 Ajuste el [Modo de reproduccion] a [Presentacion de diapositivas].
5 Selezione [Inizio].

Crear lista de reproduccion y reproducirla

Se pueda create una lista de reproduccion que especifique elorden de reproduccion de los contentsados almacenados en la unidad de almacenimiento USB.

1 Cree una carpeta "media" en la carpeta raíz de la unidad de almacenimiento USB y copie el contenido.
2 Inserte launidad de almacenimiento USB en un puerto USB del Monitor LCD.
3 Vaya a [Inicio] [BRAVIA Signage Free] para做不到 la pantalla [Ajustes Basics]. Para做不到 la pantalla [Ajustes basics], mantenga pulsado el botón 1 del mando a distancia durante más de 3seguidos.

4 Pulse el botón RED del mando a distancia para create la lista de reproducción yETHERla pantalla [Ajustes de lista de reproduccion]. Puede comprobar la direccion del botón de color en la parte inferior de la pantalla.
5 Introduzca el nombre de la lista de reproduccion mediante el teclado en pantalla.
6 Seleccione el contenido. Puedeañadir el contenido seleccionando [+] .
7 Selección [ACEPTar]. La lista de reproducción se guarda y aparece la Pantalla [Ajustes Basics].
8 En la pantalla [Ajustes basics], ajuste el [Modo de reproduccion] a [Lista de reproduccion] y seleccion el nombre de la lista de reproduccion que desea republicir y, a continuacion, seleccion [Inicio].

Reproduccion programada de listas de reproduccion

Puede establecer el programa de reproduccion de la lista de reproduccion.

1 Vaya a [Inicio] [BRAVIA Signage Free] para做不到 la pantalla [Ajustes Basics]. Para做不到 la pantalla [Ajustes basics], mantenga pulsado el boton 1 del mando a distancia durante más de 3seguidos.
2 En la pantalla [Ajustes Basics], pulse el botón GREEN del mando a distancia. Aparecerá la pantalla [Ajustes de programación].
3 En [Ajustes de programación], pulse el botón RED del mando a distancia y Cree la nuevo programación.
4 Selección [ACEPTar]. La programación seguarda y aparece la pantalla [Ajustes Basics].
5 En la pantalla [Ajustes basics], ajuste el [Modo de reproduccion] a [Programados] y, a continuacion, seleccion [Inicio].

Nota

• Los ajustes de hora/fecha del Monitor LCD deben ser correctos.

Copiar el contenido al almacenimiento interno del Monitor LCD

Puede copiar el contenido de launidad de almacenimiento USB al almacenimiento interno del Monitor LCD.

Puede reproducir el contenido del almacenimiento interno del Monitor LCD Cambiando el ajuste [Almacenimiento] a [Almacenimiento interno] en la pantalla [Ajustes Basics].

1 En la pantalla [Ajustes basics], pulse el botón YELLOW del mando a distancia. Aparece la pantalla [Administración de contenido].
2 Pulse el boton GREEN del mando a distancia para importar contenido. Pulse el boton RED del mando a distancia para:borrar contenido. Pulse el boton YELLOW del mando a distancia para realizar selecciones multiples.

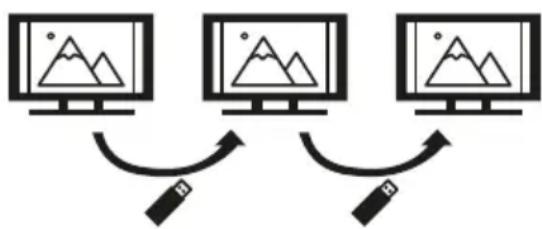

Importar en bloque / Exportar en bloque

Puede copiar los ajustes y el contenido de un Monitor LCD aarloutilizaroel software [BRAVIA Signage Free].

1 Conecte launidad de almacenimiento USB al Monitor LCD.
2 Vaya a la pantalla [Ajustes basics], selección [Importar en bloque] o [Exportar en bloque]. [Importar en bloque]: Importa los ajustes y el contenido desde launidad de almacenimiento USB [Exportar en bloque]: Exporta los ajustes y el contenido a launidad de almacenimiento USB
3 Selezione [ACEPTar] para Importar en bloque / Exportar en bloque.

Iniciar reproduccion automatistica

1 Copie el archivo "autorun.txt" en la carpeta "sony" y su contenido en la carpeta "media" de la unidad de almacenimiento USB.
2 Conecte launidad de almacenimiento USB al Monitor LCD antes de encenderlo.
3 La reproduccion de senalizacion se inicia alvoltar a enchufar el cable de alimentacion.

Funciones de control

RS-232C

Puede controlar el Monitor LCD desde un serviceo externo a través de RS-232C.La conexión RS-232C se explicabrevamente en esta pagsina.

Interfaz

Establezca la connexion RS-232C al Monitor LCD mediante un minijack estéreo de 3,5 mm.

Minijack estéreo de 3,5 mm

PUNTA: Monitor LCD Controlador

ANILLO: Controlador Monitor LCD

Al establecer la connexion RS-232C, realice los ajustes de connexion como se indica a continuacion.

Velocidad en baudios 9600 bps

Dates 8 bits

Paridad Ninguno

Bit de inicio 1 bit

Bit de parada 1 bit

Control de flujo Ninguno

Formato de datos

A continuación se indica el formatting de datos para lacomings RC-232C.

(a) Solicitudes del controlador al Monitor LCD

N.° Elemento Valor
1 Encabezado 0x8C: Control
2	C	a	t	e	g	o	r	í
3	Función		0xxx
4	Longitud		0xXX (=Data X+1 byte)
5	D	a	ta	1	0	xx	X
:	:		0xxx
:	:		0xxx
X+4	Data X		0xxx
X+5	Suma de comprobación		0xxx

(b) Respuestos del Monitor LCD al controlador

N.° Elemento Valor
1 Encabezado 0x70 Respuesta
2 Respuesta 0x00 Completeness (finalización normal)
		0x01: Límite superado(Finalización anormal: valor máximo superado)
		0x02: Límite superado(Finalización anormal: valorminimum superado)
		0x03: Comando cancelado (fin anormal)
		0x04: Error de análisis (error de formatting de datos)
3	S u comprobación	0xXXn	a	d

Ejempio de commando

A continuación se exponen algunos ejentes de commando de communicator RS-232C.

Control Encabezado	Categoría Función Longitudinadata 1 Data X Suma de comproba-ción
Alimentación encen-dida/apagada	0x8C	0x00	0x00	0x02	0x00 (apagada)	-	0x8E
					0x01 (encendida)	-	0x8F
Selección de entrada HDMI	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Para Obtener más detalles sobre RS-232C,contacte con surepresentante commercial.

Control IP

Puede controlar el Monitor LCD mediante IP desde una aplicacion HTML5/Android en el dispositivo externo. Puede administrar y monitorizar informacion de entrada/alimentacion y controlar el Monitor LCD, por exemple, la fuente de entrada y el volumen.

Nombre de protocolo	Capa	Formato	Autenticación	Explicación
Control IP simple	TCP	Byte stream	N/A	Solo se admiten las functiones tíPICas.

Ajustes del Monitor LCD

Cuando utilise el [Control IP], ajuste en primer lugar el Monitor LCD como se indica.

Vaya a [Ajustes] [Redes e Internet] [Control IP].

Para Control IP simple:

• Habilitite [Control IP simple].

Para Obtener más detalles sobre el [Control IP],contacte con surepresentante commercial.

Instalación del Monitor LCD en una pared

Utilización del Soporte de pared optional (SU-WL850 o SU-WL450)* (no suministrado)

Para los clients:

Por motivos de proteccion del producto y de seguridad, Sony recomienda partir la instalacion del Monitor LCD en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la instalacion sinaida.

Para distribuidores y contratistas de Sony:

Preste especial atencion a la seguridad durante la instalacion, el mantenimiento periodico y las revisiones de este producto.

Información para la instalación del Soporte de pared

Para Obtener instrucciones acerca de la instalacion del Soporte de pared, consulte la informacion de instalacion (Soporte de pared) en la page n del producto de su modelo de Monitor LCD.

• Siga la guía de instrucciones suministrada con el Soporte de pared correspondiente a su modelos. La instalación de este Monitor LCD requisiere disponible de suficiente experiencia, especialmente para determinar la solidez de la pared para soportar el peso del Monitor LCD.
• Sony no se hace responsable de daños o lesiones provocados por una Manipulación o una instalación Incorrectas.
• La instalacion en pared solo puede ser realizada por personalrialficado.
• Por razones de seguidad, se recomienda
  utilizar accesorios Sony como:
  -Soporte de pared SU-WL850
  -Soporte de pared SU-WL450
• Asegürese de utiliser los tornillos suministrados con el Soporte de pared al fjar el Soporte de pared al Monitor LCD. Los tornillos suministrados han sido disénados tal y como indica la ilustración si se miden desde la superficie de colocacion del Soporte de pared.

El diametro y longitudinal de los tornillos varía en función del modelo de Soporte de pared. Si utilizes tornillos distinctos de los suministrados, pueda provocar un dano interno en el Monitor LCD o este pueda caarse, etc.

• Guarde los tornillos que no utilise y el soporte de sobremesa en un lugar seguro hasta que está a punto para montar el soporte de sobremesa (solo modelos con soporte de sobremesa). Mantenga los tornillos lejos del alcance de los niños.
• Solo para todas regiones/países/modelos.

Utilización del Soporte de pared optional (excepto el modelo SU-WL850 o SU-WL450) (no suministrado)

El manual de instrucciones de este Monitor LCD solo proportionscna los pasos para preparar el Monitor LCD para su instalacion en la pared antes de su montaje en la pared.

El Monitor LCD puede montarse a un Soporte de pared adecuado (no suministrado). Si se montó el Monitor LCD sobre el soporte de sobremesa, es posible que deba desmontar el soporte de sobremesa (solo modelos con soporte de sobremesa).

Prepare el Monitor LCD para el Soporte de parends.
antes de conectar los cables.

Por motivos de proteccion del producto y de seguridad, Sony recomienda partir la instalacion del Monitor LCD en la pared en manos de profesionales cualeslicados. Nunca intente realizar la instalacion sinaida.

• Siga la guía de instrucciones suministrada con el Soporte de pared correspondiente a su modelos. La instalación de este Monitor LCD requires disponible de suficiente experiencia, especially para determinar la solidez de la pared para soportar el peso del Monitor LCD.

• Los tornillos para la instalacion del Soporte de pared del Monitor LCD no se suministran.

• La longitud de los tornillos para el Soporte de pared varía según el grosor de este. Consulte la",[sicuente] ilustración.

Solución de problemas

Para la solución de problemas generales en situaciones como, por exemple, pantalla negra, no hay sonido,Imagen congelada,el Monitor LCD no responde o la connexion de red se ha perdido,realice los pasos siguientes.

1 Reinicie el Monitor LCD pulsando el botón de encendido en el mando a distancia durante aproximadamente cinco segundos y selección [Reiniciar]. El Monitor LCD se reiniciará. Si el Monitor LCD no recupera su estado, pruebe a desenchufarlo de la corriente y, a continuación, presione y suele el botón de encendido del Monitor LCD. Espere durante dos Minutes y conecte el cable de alimentación. también puede intentar pulsar el botón de encendido en el Monitor LCD duranteunos 40segundos hasta que este se apague.
2 Para consultar el menu Ayuda, pulse HELP en el mando a distancia.
3 Conecte el Monitor LCD a Internet y realiza unaactualizacion de software.Sony recomiendaactualizarsiempreel software del MonitorLCD.Lasactualizaciones desoftwarebetteranrendimiento delMonitorLCDyañadennuevasfunrientes.

Al conectar el Monitor LCD, es possible que no se encienda excepte pulse el botón de encendido del mando a distancia o del Monitor LCD.

Elistema tarda un tiempo en inicializarse.
Espere aproximadamente un minuto y vuelva a intentarlo.

El mando a distancia no funciona.

• Zombie las pilas.

Especificaiones

Sistema

Sistema de panel

Panel LCD (pantalla de cristal liquido),

Retroiluminación LED

Salida de sonido (W)

10 + 10

Tecnología inalámbrica

Protocolo IEEE 802.11a/b/g/n/ac

Bluetooth® version 5.0

Intervalo de Frequencias (MHz) (Potencia de salute (dBm))

LAN inalámbrica (Monitor LCD)

2400-2483,5 (<20,0), 5150-5250 (<23,0),

5250-5350 (<20,0), 5470-5725 (<20,0),

5725-5850 (<13,9)

Bluetooth® (Monitor LCD)

2400-2483,5 (<10,0)

Conectores de entrada/salida

VIDEO IN

Entrada de video/ audio (miniconector)

HDMI IN 1/2/3 (Compatible con HDCP 2.3)

Video:

4096× 2160p (50, 60 Hz) ^a1 , 4096× 2160p

(24 Hz), 3840 × 2160p (50, 60 Hz)* ^1 , 3840 ×

Excepto en el modo eARC

PCM lineal de dos canales: 32/44,1/48 kHz

Los puertos USB 1 y 2 son compatibles con USB de alta velocidad (USB 2.0)

品 LAN

Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la Frequencia y la calidad de communicator.)

REMOTE

Miniconector estéreo RS-232C

Esteconectorespararecibirsenaldecontrol externa.

Alimentación, ficha de producto yotiros

Requisitos de alimentación

220V-240VCA,50Hz

Tamaño de la pantalla (medida diagonalmente)

(Aprox.) (cm/pulgadas)

FW-75EZ20L:189,3/75

FW-65EZ20L:163,9/65

FW-55EZ20L:138,8/55

FW-50EZ20L:125,7/50

FW-43EZ20L:108,0/43

Consumo de energia en modo de espera^3*4 (W)

0,50

Resolución de la pantalla (horizontal × vertical) (pixeles)

3840 × 2160

Potencia de salute

500 mA (para USB 1/2)

Dimensiones (Aprox.) (ancho × alto × fondo) (cm)

Accesorios optionales

Soporte de pared: SU-WL850 (excepto el modelo FW-50EZ20L / 43EZ20L), SU-WL450
Soporte de sobremesa: FWA-ST1L (solo FW-43EZ20L), FWA-ST2L (solo FW-50EZ20L), FWA-ST3L (solo FW-65EZ20L / 55EZ20L)

Temperatura de funciona: De 0^ a 40^

Humedad de funciona: 10% -80% RH (sin condensacion)

1 Consulte el menu en pantalla para configurar [Fürmato de senal HDMI].
2 Conecte su sistemas de audio a la HDMI IN 3 para enviar el audio del Monitor LCD a su sistemas de audio.
3 El consumo de energia en modo de esperaspecifiedo se alcanza cuando el Monitor LCD termina los procesos internos necessarios.
4 El consumo de energia en modo de esperaacularsi el Monitor LCD está conectado a la red.

Nota

• La disponibiliad de los accesos.optiones depende del pais, la region, el modelo de Monitor LCD y las existencias.
• El disen y las specifications estan susertos a!.
  combios sin previo aviso.
• Es possible que algunos de las instrucciones en pantalla no se apliquen a su Modelo de Monitor LCD.
• La lista de producto en este manual es para el REGLAMENTO DELEGADO (UE) DE LA COMISION 1062/2010. Consulte su situ web para Obtener informacion sobre (UE) 2019/2013.

Información sobre las MARCAS(COMERCIALES)

• Los TERMINOS HDMI, HDMI High-Definition Multimedia Interface (Interfaz multimedia de alta definccion), HDMI Trade Dress (diseño e imagen comercial HDMI) y los logotipos HDMI son MARCAS MARCALES o MARCAS registraras de HDMI Licensing Administrator, Inc.
• Fabricado con la licencia de Dolby Laboratories. Dolby, Dolby Audio y el symbolo de la doble D son marcas commerciales de Dolby Laboratories Licensing Corporation.
• Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
• Google, YouTube y Android TV son marcas commerciales de Google LLC.
• Wi-Fi®, Wi-Fi Alliance® y Wi-Fi Direct® son marcas registradas de Wi-Fi Alliance.

• Los logotipos Wi-Fi CERTIFIED™ y Wi-Fi CERTIFIED 6^TM son marcas de certifications de Wi-Fi Alliance.

• Los logotipos y el nombre de lamarca Bluetooth® son MARCAS registradas propidad de Bluetooth SIG, Inc. y el uso de dichas MARCAS por parte de Sony Group Corporation y sus filiales es siempre con la licencia correspondiente.

• Apple, Apple Home, AirPlay y HomeKit son MARCAS comeciales de Apple Inc., registrasas en Estados Unidos yotiros paises y regiones. Para utiliser AirPlay y Apple HomeKit con este televisor, se recomienda la ultima version de iOS, iPadOS o macOS.
• Cubierto por una o más de las revivindicaciones de las patentes de HEVC enumeradas en patentlist.accessadvance.com.
• Todas lasDEMásmarcascomercialesson propidad de sus respectivos propietarios.

Número de registrar de producto (REGLAMENTO DELEGADO (UE) DE LA COMISión 2019/2013)

FW-75EZ20L (1589637), FW-65EZ20L (1589636), FW-55EZ20L (1589635), FW-50EZ20L (1589634), FW-43EZ20L (1589633).

Inhoudsopgave

Resolucao de problemas. 13

Charakteristica técnicas 14

Sobre osmanualis

Fonte de entrada inicial

Protocolo de IP suportado

Consumo de energia no modo de espera

(standby)*3*4(W)

0,50
