Produkttyp	Professioneller 4K-LCD-Monitor
Marke	Sony
Modell	FW50EZ20L
Bildschirmgröße	125,7 cm (50 Zoll)
Auflösung	3840 × 2160 Pixel (4K UHD)
Abmessungen (B × H × T)	112,6 × 65,3 × 7,0 cm
Gewicht	12,1 kg
Stromversorgung	220-240 V AC, 50 Hz
Stromverbrauch (Standby)	0,50 W
Audioleistung	10 W + 10 W
Drahtlose Konnektivität	Wi-Fi 802.11a/b/g/n/ac, Bluetooth 5.0
Videoeingänge	HDMI (×3), Composite-Video-Eingang (Miniklinke)
USB-Anschlüsse	USB 2.0 (×2), 500 mA
Audioausgang	Kopfhöreranschluss, digitaler optischer Ausgang, HDMI eARC/ARC
Fernsteuerung	RS-232C (Miniklinke), IP (TCP/IP)
Professionelle Funktionen	BRAVIA Signage Free, Energieplanung, periodischer Neustart, Einstellungssperre, PC-Eingangsoptimierung
Anzeigefunktionen	Quer-/Hochformat-Anzeige, Diashow, programmierbare Wiedergabelisten
Wandmontage	Kompatibel mit Sony-Halterungen SU-WL850 (außer 50") und SU-WL450
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 80 % rel. Luftfeuchtigkeit (nicht kondensierend)
Mitgeliefertes Zubehör	Fernbedienung, Batterien, Installationsanleitung, Sicherheitshinweise
Pflege	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Installation auf stabiler Oberfläche, Stöße vermeiden, vor Transport trennen
Reparierbarkeit	Ersatzteile über autorisiertes Sony-Netzwerk erhältlich; Support kontaktieren

Häufig gestellte Fragen - FW50EZ20L SONY

Wie verwende ich BRAVIA Signage Free auf dem Monitor FW50EZ20L?

Um BRAVIA Signage Free zu verwenden, stecken Sie einen USB-Stick mit den Dateien in einem Ordner 'media' ein (NTFS- oder FAT32-Format). Wählen Sie auf dem Startbildschirm die Anwendung BRAVIA Signage Free. Sie können eine Diashow oder eine programmierte Wiedergabeliste über die Basiseinstellungen konfigurieren (erreichbar durch 3-sekündiges Drücken der Taste 1 auf der Fernbedienung).

Wie montiere ich den Monitor an der Wand?

Verwenden Sie eine kompatible Sony-Wandhalterung (SU-WL850 oder SU-WL450). Die Installation muss aus Sicherheitsgründen von einem autorisierten Fachmann durchgeführt werden. Befolgen Sie die mit der Halterung gelieferte Anleitung und überprüfen Sie die Wandfestigkeit.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zuerst die Batterien: Ersetzen Sie sie gegebenenfalls. Stellen Sie sicher, dass kein Hindernis den Infrarotsensor blockiert. Wenn das Problem weiterhin besteht, drücken Sie die HELP-Taste auf der Fernbedienung, um das integrierte Hilfemenü aufzurufen.

Wie setze ich die professionellen Einstellungen (Pro-Einstellungen) zurück?

Gehen Sie zu [Einstellungen] > [Pro-Einstellungen] > [Pro-Einstellungen zurücksetzen]. Alle Änderungen werden rückgängig gemacht und die Standardwerte wiederhergestellt.

Wie programmiere ich das automatische Ein- und Ausschalten?

Stellen Sie in [Pro-Einstellungen] > [Energieplanung] die Ein- und Ausschaltzeiten sowie die Periodizität (täglich oder wöchentlich) ein. Stellen Sie sicher, dass die Uhr des Monitors korrekt ist.

Kann ich den Monitor per IP fernsteuern?

Ja, aktivieren Sie die IP-Steuerung unter [Einstellungen] > [Netzwerk und Internet]. Verwenden Sie das Simple-IP-Control-Protokoll (TCP), um Stromversorgung, Eingang, Lautstärke usw. von einem externen Gerät aus zu steuern.

Welche Dateiformate werden für die USB-Wiedergabe unterstützt?

Video: max. Auflösung 3840×2160 (4K) bei 30 fps. Foto: JPEG, BMP, PNG, GIF. Audio: MP3 (44,1/48 kHz), AAC (M4A). Das USB-Dateisystem muss NTFS oder FAT32 sein.

Wie schließe ich ein externes Audiosystem an?

Schließen Sie Ihr Audiosystem an den HDMI-Eingang 3 (eARC/ARC-kompatibel) für den Audio-Rückkanal an. Wenn Ihr System nicht eARC-kompatibel ist, verwenden Sie zusätzlich den digitalen optischen Ausgang (DIGITAL AUDIO OUT OPTICAL).

Was tun, wenn der Bildschirm schwarz bleibt oder nicht reagiert?

Drücken Sie die Einschalttaste auf der Fernbedienung 5 Sekunden lang, um neu zu starten. Wenn das nicht funktioniert, ziehen Sie das Netzkabel ab, warten Sie 2 Minuten und stecken Sie es wieder ein. Halten Sie andernfalls die Einschalttaste am Monitor etwa 40 Sekunden lang gedrückt, bis er sich ausschaltet.

Wie installiere ich eine Android-TV-App über USB-Stick?

Legen Sie die APK-Datei auf einen USB-Stick, stecken Sie ihn in den Monitor. Gehen Sie zu [Pro-Einstellungen] > [APK installieren] (das Menü erscheint nur, wenn eine .apk-Datei erkannt wird). Folgen Sie den Anweisungen auf dem Bildschirm, um die App zu installieren.

BEDIENUNGSANLEITUNG FW50EZ20L SONY

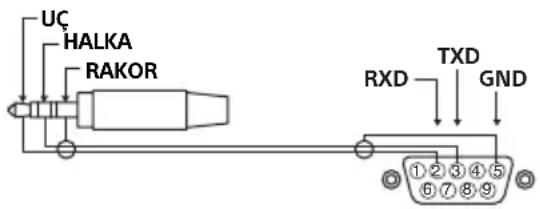

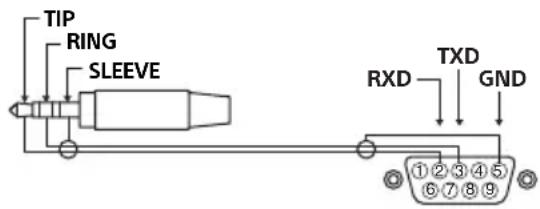

3.5 mm Stereo mini plug

TIP: LCD Monitor Controller
RING: Controller LCD Monitor

Connection settings

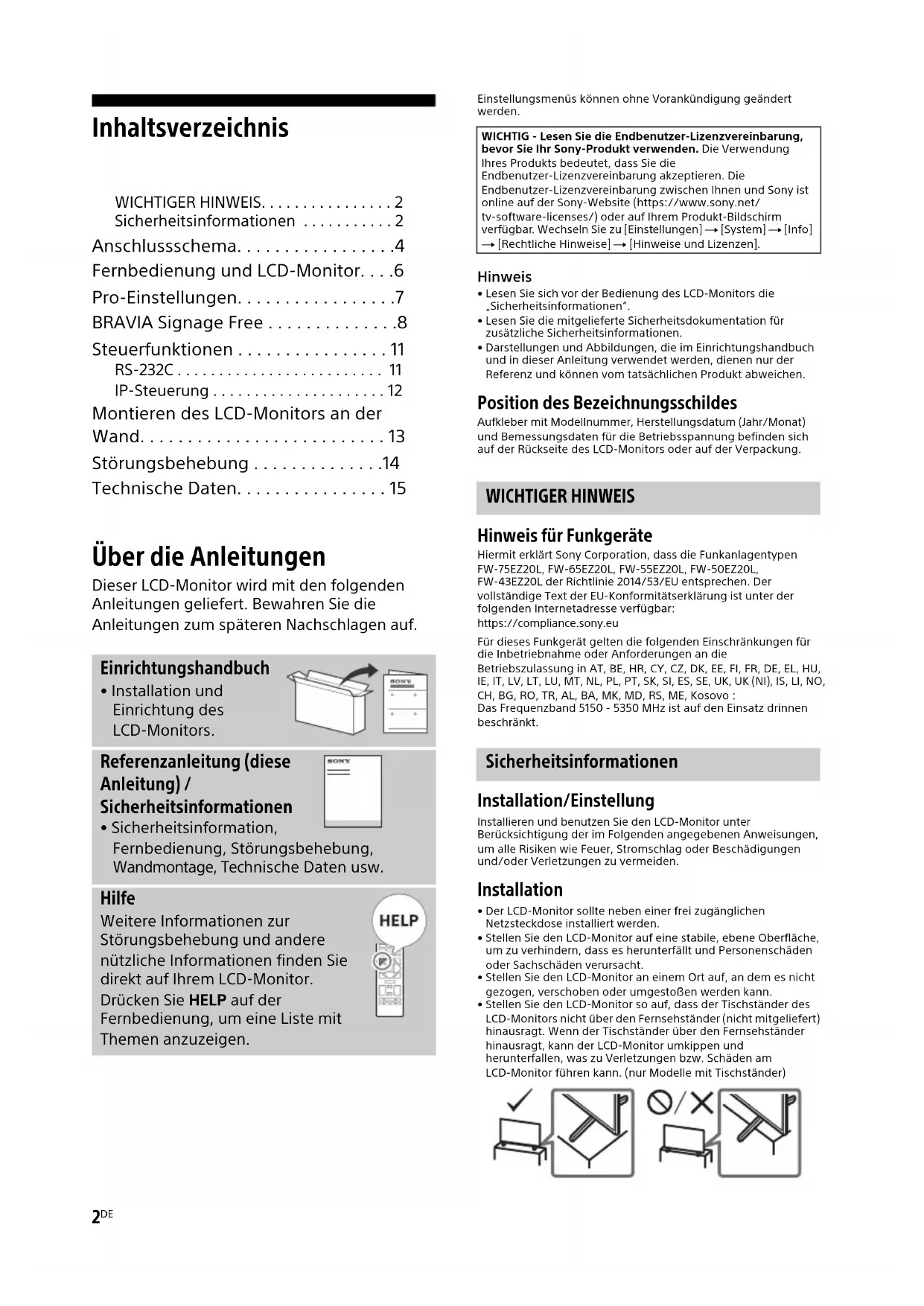

BELANGRIJK BERICHT 2

Instellungsschembasisinstellingen

Verbindingsinstellungen

WICHTIGER HINWEIS. 2

Sicherheitsinformationen 2

Anschlusssschema. 4

Fernbedienung und LCD-Monitor. . .6

Pro-Einstellungen. 7

BRAVIA Signage Free. 8

Steuerrunktionen 11

RS-232C 11

IP-Steuerung 12

Montieren des LCD-Monitors an der

Wand. 13

Störungsbehebung 14

Technische Daten. 15

Über die Anleitungen

Dieser LCD-Monitor wird mit den folgenden Anleitungen geliefert. Bewahren Sie die Anleitungen zum späteren Nachschlagen auf.

Einrichtungshandbuch

• Installation und Einrichtung des LCD-Monitors.

Referenzanleitung (diese Anleitung) /

Sicherheitsinformationen

• Sicherheitsinformation, Fernbedienung, Störungsbehebung, Wandmontage, Technische Daten usw.

Hilfe

Weitere Informationen zur Störungsbehebung und andere nützliche Informationen finden Sie direkt auf Ihr dem LCD-Monitor. Drücken Sie HELP auf der Fernbedienung, um eine Seite mit Themen anzugegen.

Einstellungsmenus können ohne Vorankündigung geändert werden.

WICHTIG - Lesen Sie die Endbenutzer-Lizenzvereinbarung, bevor Sie Ihr Sony-Produkt verwenden. Die Verwendung Ihres Produkts bedeutet, dass Sie die Endbenutzer-Lizenzvereinbarung akzeptieren. Die Endbenutzer-Lizenzvereinbarung zwischen Ohnen und Sony ist online auf der Sony-Website (https://www.sony.net/ tv-software-licenses/) oder auf Ihr dem Produkt-Bildschirm verfügbar. Wechseln Sie zu [Einstellungen] [System] [Info] [Rechtliche Hinweise] [Hinweise und Lizenzen].

Hinweis

• Lesen Sie sich vor der Bedienung des LCD-Monitors die "Sicherheitsinformationen".
• Lesen Sie die mitgelieferte Sicherheitsdokumentation für zusätzliche Sicherheitsinformationen.
• Darstellungen und Abbildungen, die im Einrichtungshandbuch und in dieser Anleitung verwendet werden, dienen nur der Referenz und konnen vom tatsächlichen Produkt abweichen.

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat) und Bemessungsdaten für die Betriebsspannung befinden sich auf der Rückseite des LCD-Monitors oder auf der Verpackung.

WICHTIGER HINWEIS

Hinweis für Funkgeräte

Hiermit erklart Sony Corporation, dass die Funkanlagentypen FW-75EZ20L, FW-65EZ20L, FW-55EZ20L, FW-50EZ20L, FW-43EZ20L der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://compliance.sony.eu

Für these Funkerat gelten die folgenden Einschränkungen für die Inbetriebnahme oder Anforderungen an die Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, UK (NI), IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : Das Frequenzband 5150 - 5350 MHz ist auf den Einsatz drinnen beschränkt.

Sicherheitsinformationen

Installation/Einstellung

Installieren und benutzten Sie den LCD-Monitor unter Berücksichtigung der im Folgenden angegebenen Anweisungen, um alle Risiken wie Feuer, Stromschlag oder Beschädigungen und/oder Verletzungen zu vermeiden.

Installation

• Der LCD-Monitor sollenneiben einer frei zuganglichen Netzsteckdose installiert werden.
• Stellen Sie den LCD-Monitor auf eine stabile, ebene Oberfläche, um zu verhindern, dass es herunterfällt und Personenschäden oder Sachschäden verurtsacht.
• Stellen Sie den LCD-Monitor an einem Ort auf, an dem es nicht gezogen, verschoben oder umgestoBen werden kann.
• Stellen Sie den LCD-Monitor so auf, dass der Tischständer des LCD-Monitors nicht über den Fernsehsteller (nicht mitgeliefert) hinausragsrjt. Wenn der Tischständer über den Fernsehsteller hinausragsrjt, kann der LCD-Monitor umkippen und herunterfallen, was zu Verletzungen bzw. Schaden am LCD-Monitor führen kann. (nur Modelle mit Tischständer)

Transport

• Vor dem Transport des LCD-Monitorsziehen Sieitte alle Kabel aus dem Gerat.
  Zum Transport eines großen LCD-Monitors sind zwei oder mehr Personen nötig.
• Wenn Sie den LCD-Monitor ohne Hilfsmittel transportieren, halten Sie es wie unter dargestellt. Üben Sie weder auf den LCD-Bildschirm noch auf den Bildschirmrahmen Druck aus.
• Halten Sie den LCD-Monitor sich an der Unterseite fest, wenn Sie es anheben oder transportieren.
• Legen Sie den LCD-Monitor nicht hin, wenn Sieihn aufstellen oder montieren (nur bei entsprechenden LCD-Monitor-Modellen).

• Setzen Sie den LCD-Monitor beim Transport weder Stößen noch starken Erschüttungen aus.
• Wenn Sie den LCD-Monitor für Reparaturen oder bei einem Umzug transportieren müssen, verpacken Sie es mithilfe der Originalverpackungsmaterialien im Originalkarton.

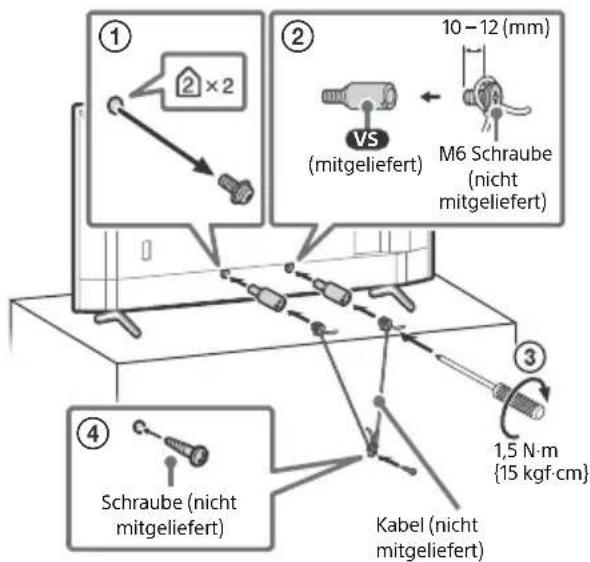

Verhinderung des Umkippens (nur Modelle mit Tischänder)

FW-65EZ20L / 55EZ20L / 50EZ20L / 43EZ20L

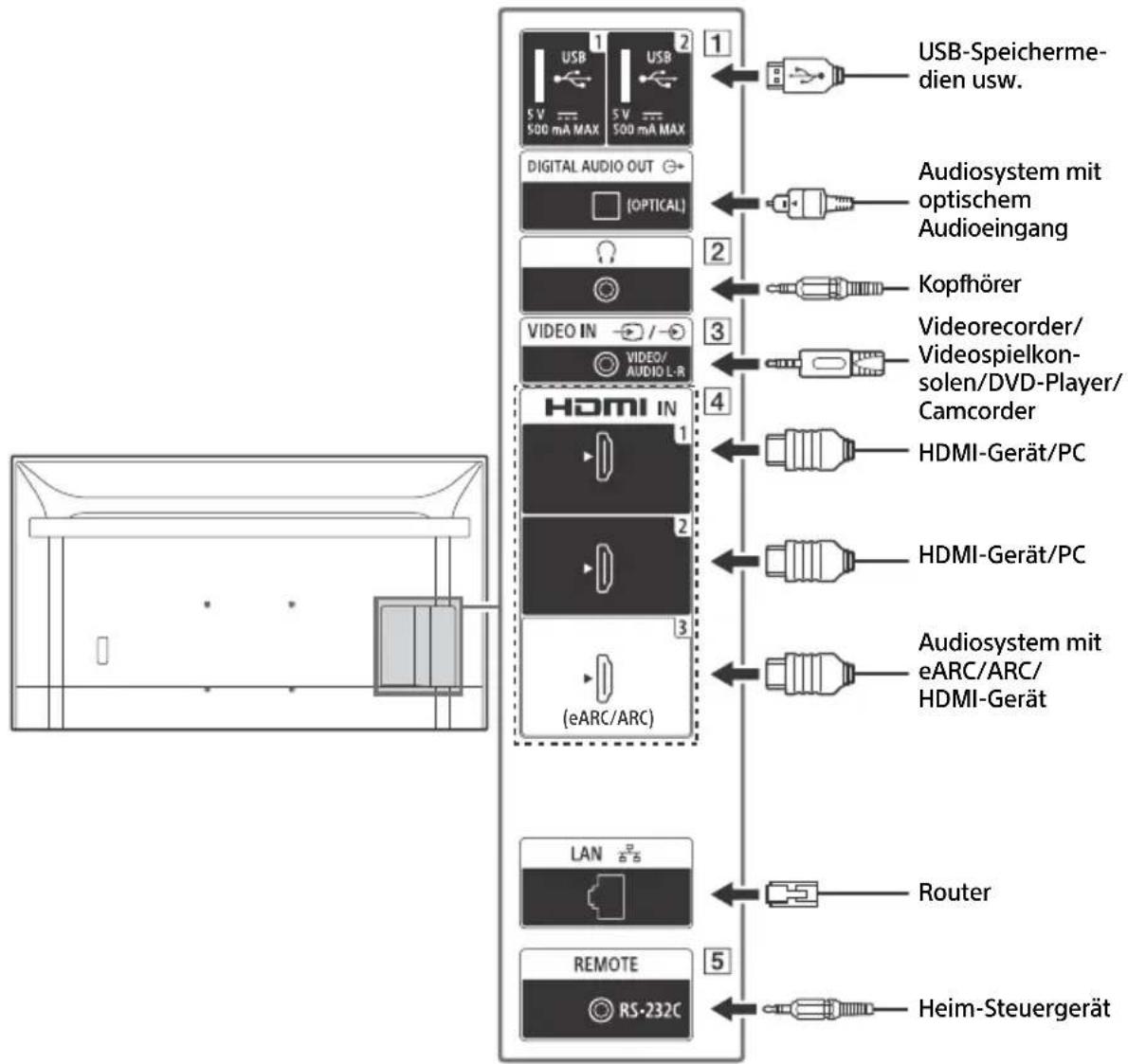

Anschlussschema

Hinweis

• Anschlüsse und Bezeichnungen können je nach Region, Land und Modell des LCD-Monitors variieren.

1 USB

USB

2

• Wenn Sie hier ein großes USB-Gerät anschließen, kann das die daneben angeschlossenen Geräte behindern.

2 (Kopfhörer)

• Unterstützung nur 3-polige Stereo-Minibuchse.
• Sie können den Ton nicht gleichzeitig über die Kopfhörer und die Laufsprecher des LCD-Monitors ausgegeben.

3

D

E

OIN

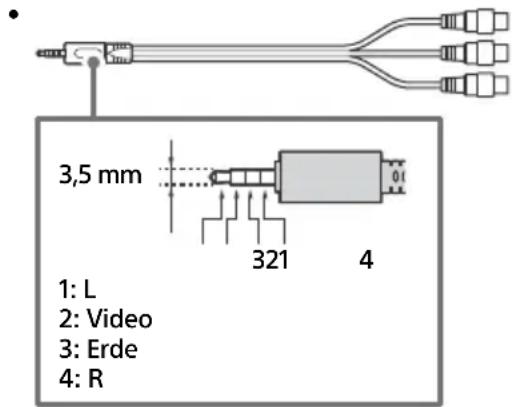

• Bei einer Composite-Verbindung verwenden Sie ein Verlängerungskabel für analoge Eingänge (nicht mitgeliefert).

4 HDMI IN 1/2/3

• Per HDMI-Schnittstelle können digitale Video- und Audiodaten mit einem einzigen Kabel übertragen werden.

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) SchlieBen Sie Ihr Audiosystem an HDMI IN 3 an, um den Ton des LCD-Monitors an Ihr Audiosystem weiterzuleiten. Ein Audiosystem, das HDMI eARC/ARC unterstützen, kann Videosignale an den LCD-Monitor senden und über desselbe HDMI-Kabel Audiosignale vom LCD-Monitor empfangen. Wenn Ihr Audiosystem HDMI eARC/ARC nicht unterstützt, ist eine zusätzliche Verbindung mit DIGITAL AUDIO OUT (OPTICAL) erforderlich.

• Verwenden Sie das HDMI-Kabel mit Ethernet zur Verbindung des Audiosystems mit eARC.

5 REMOTE RS-232C

• Anschluss für die serielle Kommunikation. Einzelheiten dazu finden Sie unter "Steuerg functionen".

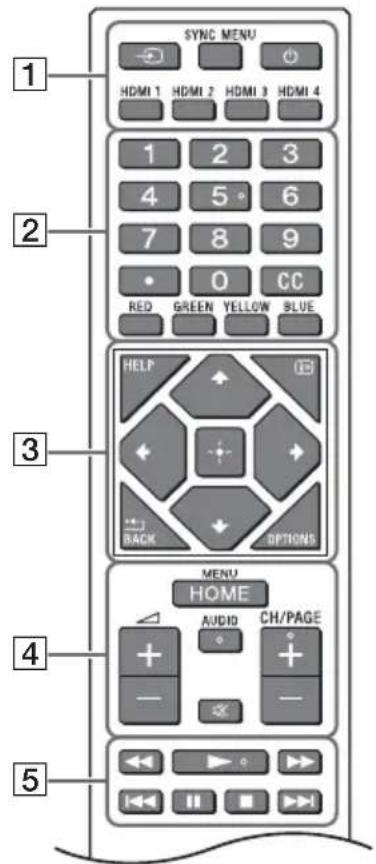

Fernbedienung und LCD-Monitor

Die Form der Fernbedienung sowie Layout, Verfügbarkeit und Funktion der Fernbedienungstasten können abhängig von der Region/vom Land/vom LCD-Monitormodell/von den LCD-Monitoreinstellungen variieren.

1 (Eingangswahl): Eingangsquelle usw.
anzeigen setzen und auswahlen.
SYNC MENU: Rufen Sie das BRAVIA
Sync-MENU auf.
(Power)
HDMI 1/2/3/4
Zifferntasten (Punkt) CC Farbstaten

3 HELP: Zeigen Sie das Hilfe-Menu an.

(Bildschirmdarstellung): Zeigt Informationen an.
一 / BACK

OPTIONS: Zeigt eine Seite der Funktionen an, die zu dieser Zeitpunkt verwendet werden konnen. ± / ± / ± / ± / ± (Steuerkreuz zur Navigation): Navigation und Auswahl auf dem Bildschirmmenü.

4 HOME/MENU

+/- (Lautstärke)

AUDIO*: Auswahl von mehrsprachigem Ton oder Zweikanalton (abhängig von der Programmquelle).

(Stummschalten)

CH/PAGE +/-

5

6 (Power)
7 Sensor der Fernbedienung / LED

• Tastenkombinationen für Eingabehilfen stehen zur Verfügung, indem AUDIO gedrückt gehalten wird.

Pro-Einstellungen

Im [Pro-Einstellungen] stehen Ohnen verschiedene komfortable Funktionen für den professionellen Einsatz zur Verfügung.

So verwenden Sie die Pro-Einstellungen

1 Drücken Sie die Taste HOME/MENU auf der Fernbedienung.
2 Wechseln Sie zu [Einstellungen] [Pro-Einstellungen] und wahlen Sie die gewünschten Einstellungen.

Weitere Informationen zu den einzelnen Einstellungen sind den folgenden Punkten zu entnehmen.

Pro-Einstellungen initialisieren

Alle Änderungen werden verworfen, und die Standardeinstellungen werden wieder hergestellt.

APK installieren

Installieren Sie die APK-Datei für die Android TV-App über ein USB-Speichermedium auf dem Display.

1 Wahlen Sie [Pro-Einstellungen] [APK installieren].
2 Wahlen Sie eine APK.

Hinweis

• Dieses Menu wird nur angezeigt, wenn sich auf dem USB-Speichermedium eine .apk-Datei befindet.

PC-Eingang Optimierung

Zeigt das typische PC-Format im Vollbild an,
indem das Seitenverhältnis beibehalten wird.

1 Wahlen Sie [Pro-Einstellungen] [PC-Eingang Optimierung].
2 Andern Sie die Einstellungen. Die Standardeinstellung ist Aus.

Bei Signal aufwecken

a) Schaltet den LCD-Monitor automatisch ein und schaltet den Eingang um, wenn der HDMI-Eingang angeschlossen wird.
b) Schaltet den LCD-Monitor automatisch aus, wenn der HDMI-Eingang getrennt wird.

1 Wahlen Sie [Pro-Einstellungen] [Bei Signal aufwecken].
2 Wahlen Sie die Option.

[Deaktivieren] (Standardeinstellung): Die Funktion ist deaktiviert.

[Immer aktiviert]: Beide Funktionen a) und b) sind aktiviert.

[Nur Eingangsänderung]: Nur Funktion a) ist aktiviert.

[Angegebene Stunden]: Sie können die Start-/Endzeit angeben, während der die Funktion aktiviert ist.

Einstellungen sperren

Sie konnen die Einstellungen des [Pro-Einstellungen] mit einer PIN schützen.

1 Wahlen Sie [Pro-Einstellungen] [Einstellungen sperren].
2 Legen Sie die PIN fest, indem Sie den Anweisungen auf dem Bildschirm folgen.

Anfangseingangsquelle

Legen Sie den Eingang fest, der beim Einsatz den LCD-Monitors angezeigt werden soll.

1 Wahlen Sie [Pro-Einstellungen] [Anfangseingangsquelle].
2 Wahlen Sie eine primäre Eingangsquelle.

Energiesparfunktionen

Legen Sie die Zeiten fest, zu denen sich der LCD-Monitor automatisch ein- und ausschalten soll, einschließlich eines Zeitplans für die regelmäßige Ausführung (täglich oder wochentlich).

1 Wahlen Sie [Pro-Einstellungen] [Energiesparfunktionen].
2 Wahlen Sie die Zeit / den Wochentag zum Ein- und Ausschalten.

RegelmäBiger Neustart

Starten Sie den LCD-Monitor zu einer festgelegten Zeit neu. Damit können Sie regelmäßige Neustarts planen (täglich oder wochentlich). Sie können auswahlen, ob ein Neustart durchgeführt werden soll oder nicht, während das Display eingeschaltet ist. Es wird empfohlen, einen regelmäßigen Neustart des LCD-Monitors festzulegen, um die Systemstätigkeit zu erhalten.

1 Wahlen Sie [Pro-Einstellungen] [Regelmaßiger Neustart].
2 Schalten Sie die Funktion [Regelmäßiger Neustart] ein.
3 Legen Sie die Uhrzeit und den Wochentag für den Neustart des LCD-Monitors fest.
4 Wahlen Sie, ob ein Neustart durchgeführt werden soll oder nicht, während der LCD-Monitor eingeschaltet ist.

Display/Fernbedienung

Aktivieren oder Deaktivieren der Tasten auf dem LCD-Monitor oder der Fernbedienung.

1 Wahlen Sie [Pro-Einstellungen] [Display/Fernbedienung].
2 Wahlen Sie eine Option. [Displaysteuerung]: Aktivieren oder Deaktivieren der Tasten auf dem Display. [IR-Fernbedienung]: Aktivieren oder Deaktivieren der Tasten auf der IR-Fernbedienung.

External Eingänge

Definiert, welche Eingangsquellen zur Verfugung stehen.

1 Wahlen Sie [Pro-Einstellungen] [Externe Eingänge].
2 Wahlen Sie einen Eingang.
3 Wahlen Sie eine Option. [Mit Zeichen verwenden]: Das Eingangsvinfo-Label wird auf dem Bildschirm angezeigt. [Ohne Zeichen verwenden]: Das Eingangsvinfo-Label wird nicht auf dem Bildschirm angezeigt. [Nicht verwenden]: Der Eingang ist im Pro-Modus deaktiviert.

BRAVIA Signage Free

Ermöglicht Ihnen die Wiedergabe von Filmen und Standbildern, die auf einem USB-Speichermedium gespeichert sind. Stecken Sie das USB-Gerät in einen USB-Anschluss am LCD-Monitor ein.

Unterstützte Dateien und Formate

Videoformat*1*2 MP4AVC,MP4AVC/HEVC(.mp4) MPEGTSAVC/MPEG2(.m2ts)

1 Die maximale Unterstützung Auflösung beträgt 3840 × 2160 beim 4K-Modell und 1920 × 1080 beim 2K-Modell.
2 Die Bildrate ist 30 fps.

Fotoformat
JPEG*1(.jpg, .jpeg)
BMP*2(.bmp)
PNG*2(.png)
GIF*2(.gif)

1 Die maximalunterstützte Auflösung fur ein 4K-Modellist 3840× 2160
2 Die maximalunterstützte Auflösung fur ein 2K-Modellist 1920× 1080

Audioformat MP3 (.mp3) (44,1 kHz, 48 kHz) (2 Kanäle) AAC (.m4a) (44,1 kHz, 48 kHz) (2 Kanäle)

Vorbereitung

Formatieren Sie das USB-Speichermediendateisystem mit der Option NTFS oder FAT32.

BRAVIA Signage Free starten

Wahlen Sie [BRAVIA Signage Free] auf dem Bildschirm [Home] des LCD-Monitors aus.
Beim ersten Offnen von [BRAVIA Signage Free] wird der Bildschirm [Grundeinstellungen] angezeigt.
Bei nachsten Mal werden die registrierten Inhalte angezeigt.
Sie konnen den Bildschirm [Grundeinstellungen] anzeigen, indem Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrück halten.
Wenn Sie [Einstellungen sperren] aktivieren, müssen Sie zum Anzeigen von [BRAVIA Signage Free] den PIN-Code eingeben.

Einstellungen des Bildschirms Grundeinstellungen

[Quer-/Hochformat], [Übergangseffekt] und [Text].
Wenn Sie den [Präsentationsmodus] aktivieren können Sie den vorherigen oder{nachsten Inl mit der Links-/Rechts-Taste auf der Fernbedienung auswahlen.

Diashow-Wiedergabe

Die Diashow-Wiedergabe gibt auf den USB-Speichermedien gespeicherte Inhalte alphabetisch wieder.

1 Erstellen Sie einen Ordner „media" im Stammordner des USB-Speichermediums und kopieren Sie den Inhalt.
2 SchlieBen Sie das USB-Speichermedien an eine USB-Buchse am LCD-Monitor an.

3 Gehen Sie zu [Home] [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt.
4 Stellen Sie den [Wiedergabemodus] auf [Diashow] ein.
5 Wahlen Sie [Start].

Eine Wiedergabeliste erstellen und abspielen halten

Es kann eine Wiedergabeliste erstellt werden, die die Wiedergabereihenfolge für den auf den USB-Speichermedien gespeicherten Inhalt festlegt.

1 Erstellen Sie einen Ordner „media" im Stammordner des USB-Speichermediums und kopieren Sie den Inhalt.
2 SchlieBen Sie das USB-Speichermedien an eine USB-Buchse am LCD-Monitor an.
3 Gehen Sie zu [Home] [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt.
4 Drücken Sie die RED Taste auf der Fernbedienung, um die Wiedergabeliste zu erstellen und zeigen Sie den Bildschirm [Wiedergabeliste-Einstellungen] an. Sie können die Funktion der Farbstaste unter auf dem Bildschirm einseen.
5 Geben Sie den Name der Wiedergabeliste über die Bildschirmastatur ein.
6 Wahlen Sie den Inhalt aus. Sie konnen den Inhalt durch Auswahl von [+ ] hinzufugen.
7 Wahlen Sie [OK]. Die Wiedergabeliste wird gespeichert und der Bildschirm [Grundeinstellungen] wird angezeigt.
8 Setzen Sie auf dem Bildschirm [Grundeinstellungen] den [Wiedergabemodus] auf [Wiedergabeliste] und wahlen Sie den Name der Wiedergabeliste aus, die abgespielt werden soll. Wahlen Sie anschließend [Start].

Zeitplan für das Abspielen von Wiedergabelisten

Sie können einen Zeitplan für das Abspielen der Wiedergabeliste festlegen.

1 Gehen Sie zu [Home] [BRAVIA Signage Free], um den Bildschirm [Grundeinstellungen] anzuzeigen. Um den Bildschirm [Grundeinstellungen] anzuzeigen, halten Sie die Taste 1 auf der Fernbedienung länger als 3 Sekunden gedrückt.
2 Drücken Sie auf dem Bildschirm [Grundeinstellungen] die GREEN Taste der Fernbedienung. Der Bildschirm [Zeitplaneinstellungen] wird angezeigt.
3 Drücken Sie unter [Zeitplaneinstellungen] die RED Taste auf der Fernbedienung und erstellen Sie den neuen Zeitplan.
4 Wahlen Sie [OK]. Der Zeitplan wird gespeichert und der Bildschirm [Grundeinstellungen] wird angezeigt.
5 Setzen Sie auf dem Bildschirm [Grundeinstellungen] den [Wiedergabemodus] auf [Geplant] und wahlen Sie anschließend [Start].

Hinweis

Die Uhrzeit-/Datumseinstellungen des LCD-Monitors müssen korrekt sein.

Kopieren Sie den Inhalt auf den internen Speicher des LCD-Monitors

• Sie können den Inhalts des USB-Speichermediums auf den internen Speicher des LCD-Monitors kopieren.
• Sie können den Inhalt im internen Speicher des LCD-Monitors wiedergeben, indem Sie die Einstellung [Speicher] auf dem Bildschirm [Grundeinstellungen] zu [Internet Speicher] ändern.

1 Drücken Sie auf dem Bildschirm [Grundeinstellungen] die YELLOW Taste der Fernbedienung. Der Bildschirm [Inhaltsverwaltung] wird angezeigt.
2 Drucken Sie die GREEN Taste auf der Fernbedienung, um Inhalte zu importieren. Drucken Sie die RED Taste auf der Fernbedienung, um Inhalte zu loschen. Drucken Sie die YELLOW Taste auf der Fernbedienung für eine Mehrfachauswahl.

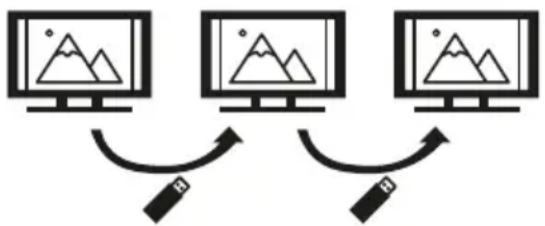

Massenimport / Massenexport

Sie können die Einstellungen und Inhalte von einem LCD-Monitor auf einen anderen kopieren. Verwenden Sie hierzu die [BRAVIA Signage Free] Software.

1 SchlieBen Sie das USB-Speichermedium an den LCD-Monitor an.
2Gehen Sie zum Bildschirm [Grundeinstellungen] und wahlen Sie [Massenimport] oder [Massenexport]. [Massenimport]: Einstellungen und Inhalte vom USB-Speichermedium importieren [Massenexport]: Einstellungen und Inhalte auf das USB-Speichermedium exportieren
3 Wahlen Sie [OK], um einen Massenimport / Massenexport durchzufahren.

Wiedergabe automatisch starten

1 Kopieren Sie die Datei „autorun.txt" in den Ordner „sony" und den Inhalt in den Ordner „media" des USB-Speichermediums.
2 SchlieBen Sie das USB-Speichermedium nach dem Einsatz an den LCD-Monitor an.
3 Die Signage-Wiedergabe beginnt, wenn das Netzkabel wieder eingesteckt ist.

Steuerfunktionen

RS-232C

Sie können den LCD-Monitor über einen externen Dienst per RS-232C steuern. Die RS-232C-Verbindung wird auf dieser Seite kurz erläutert.

Schnittstelle

Stellen Sie die RS-232C-Verbindung zum LCD-Monitor mithilfe eines 3,5-mm-Stereo-Ministeckers her.

3,5-mm-Stereo-Ministecker

TIP: LCD-Monitor Steuergerat RING: Steuergerat LCD-Monitor

Verbindungseinstellungen

Wenn Sie die RS-232C-Verbindung herstellen, erhmen Sie die folgenden Verbindungseinstellungen vor.

Baudrate 9600 bps

Datum 8 Bit

Parität Keine

Startbit 1 Bit

Stoppbit 1 Bit

Ablaufsteuerung Keine

Datum format

Nachfolgend stellen wir Ihnen das Datenformat für die RS-232C-Kommunikation vor. (a) Anfrage vom Steuergerät an den LCD-Monitor

Nr. Option Wert
1 Kopfzeile 0x8C	: Steuerung
2	Kategorie	0x00	(fest)
3	Funktion	0xXX
4	Länge	0xXX	(= Daten von X+1 Byte)
5	Datum 1	0xXX
:	:	0xXX
:	:	0xXX
X+4	Datum X	0xXX
X+5	Prüfsumme	0xXX

(b) Antwerten des LCD-Monitors an das Steuergerät

Nr. Option Wert
1 Kopfzeile 0x70 Antwort
2 Antwort 0x00 Abgeschlossen (normales Ende)
			0x01 : Limitüberschreitung(Abnormales Ende - Überschreitung desMaximalwertes)
			0x02 : Limitüberschreitung(Abnormales Ende - Überschreitung desMindestwertes)
			0x03 : Befehl abgebrochen (Abnormales Ende)
			0x04 : Analysierfhler ( Datenformatfehler)
3	P	r	ü	f	s	u	m

Befehlsbeispel

Beispiele für RS-232C-Kommunikationsbefehe werden im Folgenden erläutert.

Steuerung	Kopf	Kategorie	Funktion	Länge	Datum 1	Datum X	Prüfsumme
Ein-/Ausschalten	0x8C	0x00	0x00	0x02	0x00 (aus)	-	0x8E
					0x01 (ein)	-	0x8F
Auswahldes HDMI-Eingangs	0x8C	0x00	0x02	0x03	0x04 (HDMI)	0x01 (#1)	0x96
						0x02 (#2)	0x97
						0x03 (#3)	0x98
						0x04 (#4)	0x99

Für weitere Informationen bezüglich RS-232C wenden Sie sichitte an ihren zuständigen Vertriebsmitarbeiter.

IP-Steuerung

Sie können den LCD-Monitor per IP von einer HTML5/Android-Anwendung auf dem externen Gerät aus steuern. Sie können Informationen über den Eingang und den Stromverbrauch verhalten und überwachen, sowie den LCD-Monitor steuern, z. B. Eingangsquelle und Lautstärke.

Unterstutzes IP-Protokoll

Protokollname	Schicht	Format	Authentifizierung	Erläuterung
Einfache	TCP	Byte stream	nicht zutreffend	Es werden nur typische Funktionen untersützt.
IP-Steuerung

Einstellungen des LCD-Monitors

Wenn Sie die [IP-Steuerung] verwenden, stellen Sie zuerst den LCD-Monitor wie folgt ein.

Wechseln Sie zu [Einstellungen] [Netzwerk & Internet] [IP-Steuerung].

Für die einfache IP-Steuerung:

• Aktivieren Sie [Einfache IP-Steuerung].

Für weitere Informationen zur [IP-Steuerung] wenden Sie sichitte an ihren zuständigen Vertriebsmitarbeiter.

Montieren des LCD-Monitors and Wand

Verwenden der optionalen Wandhalterung (SU-WL850 oder SU-WL450)* (nicht mitgeliefert)

An die Kunden:

Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfeihlt Sony dringend, die Montage des LCD-Monitors von Sony-Handlern oder lizenzierten Fachleuten durchführten zu halten. Versuchen Sie nicht, es selbst zu montieren.

An Sony-Handler und -Fachleute:

Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung theses Produkts ihre volle Aufmerksamkeit der Sicherheit.

Installationsinformationen Wandhalterung

Anleitungen zur Montage der Wandhalterung\ finden Sie in den Installationshinweisen (Wandhalterung) auf der Produktseite Ihres LCD-Monitormodells.

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage这点es LCD-Monitors ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des LCD-Monitors standhalten kann.
• Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung oder unsachgemäße Montage.
• Wandeinbauten sollenn nur von qualifiziertem Fachpersonal ausgeführrt werden.
• Aus Sicherheitsgründen wird dringend empfohlen, ausschließlich Sony Zubehörteile zu verwenden, inklusive:

Wandhalterung SU-WL850

Wandhalterung SU-WL450

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der Wandhalterung, wenn Sie die Wandhalterung am LCD-Monitor befestigen. Die mitgelieferten Schrauben sind, gemessen von der Befestigungsläche der Wandhalterung, wie in der Abbildung dargestellt konzipiert. Durchmesser und Länge der Schrauben variieren je nach Modell der Wandhalterung. Durch die Verwendung anderer als der mitgelieferten Schrauben kann der LCD-Monitor beschädigt werden oder herunterfallen.

• Lagern Sie die nicht verwendeten Schrauben sowie den Tischständer an einem sicheren Ort, bis Sie den Tischständer anbringen möchten (nur Modelle mit Tischständer). Halten Sie die Schrauben von kleinen Kindern fern.
• Nur für bestimmte Regionen/Länder/Modelle.

Verwenden der optionalen Wandhalterung (außer Modell SU-WL850 oder SU-WL450) (nicht mitgeliefert)

Die Anleitung theses LCD-Monitors enthalt nur die Schritte, um den LCD-Monitor fur die Wandmontage vorzubereiten, bevor es an der Wand angebracht wird.

Ihr LCD-Monitor kann mit einer geeigneten Wandhalterung (nicht mitgeliefert) an der Wand montiert werden. Wenn der Tischständer am LCD-Monitor angebracht ist, muss dieser möglicherweise abgenommen werden (nur Modelle mit Tischständer). Bereiten Sie den LCD-Monitor für die Wandhalterung vor, bevor Sie die Kabelanschlüsse herstellen.

Zum Schutz des Produktes und aus Sicherheitsgründen empfeihlt Sony dringend, die Installation des LCD-Monitors an der Wand von einem qualifizierten Techniker durchführten zu halten. Versuchen Sie nicht, es selbst zu montieren.

• Befolgen Sie die Gebrauchsanweisung im Lieferumfang der Wandhalterung für Ihr Modell. Für die Montage这点es LCD-Monitors ist ausreichendes Fachwissen erforderlich, insbesondere um die Stärke der Wand zu bestimmen, die dem Gewicht des LCD-Monitors standhalten kann.
  Die Schrauben fur die Installation der Wandhalterung am LCD-Monitor werden nicht mitgeliefert.
  Die Länge der Schraube für die Wandhalterung variiert je nach Dicke der Wandhalterung.itte beachten Sie die folgende Abbildung.

Störungsbehebung

Zur allgemeinen Störungsbehebung bei Fehlern wie Schwarzbild, kein Ton, eingefrorenes Bild, LCD-Monitor reagiert nicht oder Netzwerk verloren führen Sie die folgenden Schritte aus.

1 Starten Sie ihren LCD-Monitor neu, indem Sie die Netztaste auf der Fernbedienung etwa f芮f Sekunden lang drucken und [Neu starten] wahlen. Der LCD-Monitor wird neu gestartet. Wenn der LCD-Monitor nicht wiederhergestellt werden kann,ziehen Sie das Netzkabel ab,und drucken Sie dann die Netztaste am LCD-Monitor und lassen Sie sie los.Warten Sie zwei Minuten und schlieBen Sie das Netzkabel an.
Alternative drucken Sie etwa 40 Sekunden lang die Netztaste am LCD-Monitor, bis sich der LCD-Monitor ausschaltet.
2 Schlagen Sie im Hilfe-MENU nach, indem Sie auf der Fernbedienung die Taste HELP drucken.
3 Verbinden Sie ihren LCD-Monitor mit dem Internet, und führen Sie ein Softwareupdate durch. Sony empfeihlt, die Software des LCD-Monitors zuactualisieren. Softwareupdates verbessern die Leistung oder fugen neue Funktionen hinzu.

Wenn Sie den LCD-Monitor anschließen,{lsser sich unter Umständen nicht那么简单 wieder durch Drucken der Ein-/Ausschalttaste auf der Fernbedienung oder am LCD-Monitor einschalten.

Es dauert eine Weile, das System zu initialisieren. Warten Sie ungebärne eine Minute und versuchen Sie es dann erneut.

Die Fernbedienung Funktioniert nicht.

Tauschen Sie die Batterien aus.

Technische Daten

System

Bildschirmsystem

LCD-Bildschirm (Flüssigkristallbildschirm),

LED-Hintergrundbeleuchting

Tonausgabe (W)

10 + 10

Wireless-Technologie

Protokoll IEEE 802.11a/b/g/n/ac

Bluetooth® Version 5.0

Frequenzbereich (MHz) (Ausgangsleistung (dBm))

WLAN (LCD-Monitor)

2400-2483,5 (<20,0), 5150-5250 (<23,0),

5250-5350 (<20,0), 5470-5725 (<20,0),

5725-5850 (<13,9)

Eingangs-/Ausgangsbuchsen

VIDEO IN

Video/Audio-Eingang (Miniklinke)

HDMI IN 1/2/3 (HDCP 2.3-kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*, 4096 × 2160p

(24 Hz), 3840 × 2160p (50, 60 Hz)* ^1 , 3840 ×

Zwei Kanäle, lineares PCM: 48 kHz 16 Bit

Dolby Audio, Dolby Atmos

Optische Digitalbuchse (zwei Kanäle, lineares

PCM: 48 kHz 16 Bit, Dolby Audio)

(Stereo-Minibuchse)

Kopfhörer

1,2

USB-Anschluss 1 und 2 Unterstützung

10BASE-T/100BASE-TX-Anschluss (Je nach

Betriebsumgebung des Netzwerks kann die

Verbindungsgeschwindigkeit variieren.

Kommunikationsrate und

Kommunikationsqualität können nicht

garantiert werden.)

REMOTE

RS-232C, Minibuchse

These Buchse empfängt das externe

Kontrollsignal.

Stromversorgung, Produktdatenblatt und anderes

Stromversorgung

220 V bis 240 V Wechselspannung, 50 Hz

Bildschirmgroße (Diagonale) (Ca.) (cm/Zoll)

FW-75EZ20L:189,3/75

FW-65EZ20L:163,9/65

FW-55EZ20L:138,8/55

FW-50EZ20L:125,7/50

FW-43EZ20L:108,0/43

Stromverbrauch im Standby-Betrieb*34 (W)

0,50

Anzeigeauflosung (horizontal × vertical) (Pixel)

3840 × 2160

Ausgangsleistung

500 mA (fur USB 1/2)

Abmessungen (ca.) (B× H× T)(cm)

Wandhalterung: SU-WL850 (außer Modell FW-50EZ20L / 43EZ20L), SU-WL450

Tischständer: FWA-ST1L (nur FW-43EZ20L), FWA-ST2L (nur FW-50EZ20L), FWA-ST3L (nur FW-65EZ20L / 55EZ20L)

Betriebstemperatur: 0^ - 40^

Betriebsluftfeuchtigkeit: 10% - 80% relative Luftfeuchtigkeit (nicht kondensierend)

1 Siehe Bildschirmenu zur Einstellung von [HDMI-Signalformat].
2 Schlieben Sie Ihr Audiosystem an HDMI IN 3 an, um den Ton des LCD-Monitors an Ihr Audiosystem weiterzuleiten.
3 Der Stromverbrauch im Standby-Betrieb wird erreicht, nachdem der LCD-Monitor die notwendigen internen Prozesse abgeschlossen hat.
4 Die Standby-Leistung steigt, wenn der LCD-Monitor mit dem Netzwerk verbunden ist.

Hinweis

Die Verfügbarkeit des optionalen Zubehörs hangt vom Land/der Region/dem LCD-Monitormodell/der Lagerhaltung ab.
- Änderungen, die dem technischen Fortschnitt dieren, bleiben vorbehalten.
- Einige der Anweisungen auf dem Bildschirm gelten möglicherweise nicht für Ihr LCD-Monitormodell.
- Das Produktdatenblatt in dieser Anleitung bezieht sich auf die DELEGIERTE VERORDNUNG (EU) 1062/2010 DER KOMMISSION. Informationen zu (EU) 2019/2013 finden Sie auf der Website der Verordnung.

Information zu Warenzeichen

Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI-Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
- In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Audio und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories Licensing Corporation.
- Vewd® Core. Copyright 1995-2023 Vewd Software AS. All rights reserved.
- Google, YouTube und Android TV sind Marken von Google LLC.
- Wi-Fi®, Wi-Fi Alliance® und Wi-Fi Direct® sind eingetragene Marken der Wi-Fi Alliance.
Die Logos Wi-Fi CERTIFIED™ und Wi-Fi CERTIFIED 6^TM sind Gütezeichen der Wi-Fi Alliance.
Die Bluetooth® Wortmarke und -Logos sind eingetragene Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der Sony Group Corporation und ihren Tochtergesellschaften unter Lizenz verwendet werden.

• Apple, Apple Home, AirPlay und HomeKit sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern und Regionen. Um AirPlay und Apple HomeKit mit thisem Fernsehgerät zu verwenden, wird die neueste Version von iOS, iPadOS oder macOS empfohlen.
• Geschützt durch einen oder mehrere Ansprüche aus den HEVC-Patenten, die auf patentlist.accessadvance.com aufgefuhrt sind.
• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen Eigentümer.

Produktregistrierungsnummer (DELEGIERTE VERORDNUNG (EU) 2019/2013 DER KOMMISSION)

FW-75EZ20L (1589637), FW-65EZ20L (1589636), FW-55EZ20L (1589635), FW-50EZ20L (1589634), FW-43EZ20L (1589633).

Índice

AVISO IMPORTANTE 2

Informacoes de segurarca 2

DiagramadeLigaos. 4

Telecomando e Monitor LCD. 6

Definições Pro 7

BRAVIA Signage Free. 8

Kontrollfunktioner. 10

RS-232C 10

IP-kontroll 11

Montera LCD-bildskärmen pa

vaggen 12

Felsökning. 13

Specificationer 14

Om manualer

Följande manualer medfoljerenna LCD-bildskarm. Spara manualerna for framtida referensbehov.

Startguide

• Installation ochinstalling avLCD-bildskarm.

Referensmaterial (donna manual) /

Sakerhetsinformation

Sakerhetsinformation, fjarrkontroll, felsokning, vaggmontering, specifikationer m.m.

Hjalp

[Avaktivera] (Standard): Funktionen ar inaktiverad.

Tilkoblingsinnstlinger

Pro ayarlarini besteht

Oynatmayi otomatik besteht

3,5 mm Stereo mini fiS

UC: LCD Monitor Kontrolor
HALKA: Kontrolor LCD Monitor

Baglanti ayarleri

RS-232C baglantisinolʊstururken, baglanti ayarlarini aşağida gosterildigi sekilde yapin.

HHH HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH HH

nnn y

n7n/npnn

ynnn nn nnnn LCD-n nn nn

.

#

• 0000000000001111111111111111
• 1234567890123456789012345678901234567890123456789012345678901234567890123456789012345678901234567890123456789

7
