MANUALE UTENTE Airliner SILENT Aerotec

IT Manuale istruzioni 8

(Istruzioni originali)

1-Dati del costruttore
2 - Marchio CE e simbolo RAEE
3 - Modello / Codice /Numero di seri
4 - Aria aspirata misurata in (l/min) e (cfm)
5 - Aria resa dal compressore misurata in (l/min) e (cfm)
6 - Pressione massima di esercizio (bar e PSI), capacità del serbatoio (l), giri al minuto (RPM), peso (kg)
7 - Livello di potenza acustica garantito in dB(A);
Livello di potenza acustica misurato in dB(A)
8 - Dati eletrici: tensione di alimentazione (V), frequenza (Hz), corrente assorbita (A), potenza in (kW) e (HP)
9 - Fattore di servizio
10-Dichiarazione di origine
11 - Anno di produzione/fabbricazione

GB Legend:

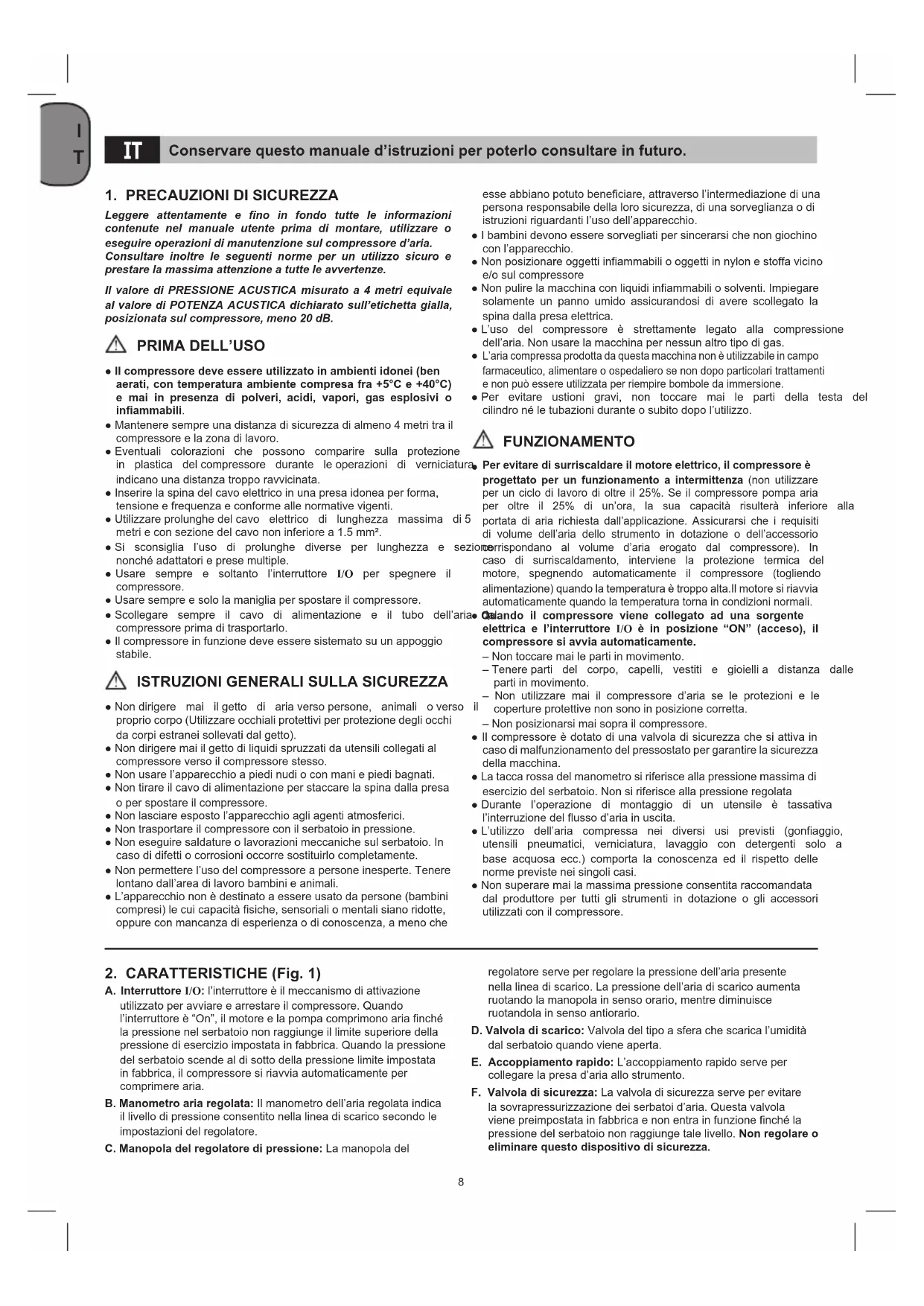

Conservare Anything duistruzioni per poterlo consultare in futuro.

1. PRECAUZIONI DI SICUREZZA

Leggere attentamente e fino in fondo tutte le informazioni contenate nel manuale utente prima di montare, utilizzare o eseguire operazioni di manutenzione sul compressore d'aria. Consultare inoltre le seguenti norme per un utilizzo sicuro e prestare la massima attenzione a tutte le avventenze.

Il valore di PRESSIONE ACUSTICA misurato a 4 metri equivale al valore di POTENZA ACUSTICA dichiarato sull'etichetta gialla, posizionata sul compressore, meno 20 dB.

PRIMA DELL'USO

• Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5^ e +40^ ) e mai in presenza di polveri, acidi, vapori, gas esplosivi o inflammabili.
• Mantenere sempre una distance di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.
• Eventuali colorazioni che possono comparire sulla protezione in plastica del compressore durante le operazioni di verniciatura, indicano una distanza troppo ravicinata.
• Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.
  Utilizzare prolonghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1.5mm^2
• Si sconsiglia l'uso di prolonghe diverse per lunghezza e nonché adattatori e prese multiple.
• Usare sempre e sostanto l'interruttore I/O per spegnere il compressore.
• Usare sempre e solo la maniglia per spostare il compressore.
• Scollegare sempre il cavo di alimentazione e il tubo dell'aria.
  compressore prima di trasportarlo.
• Il compressore in funzione deve essere sistematico su un appoggio stabile.

ISTRUZIONI GENERALI SULLA SICUREZZA

Non dirigere mai il getto di aria verso persona, animali o verso proprio corpo (Utilizzare occhiali protettivi per protezione degli occhi da corpi estranei sollevati dal getto).
Non dirigere mai il getto di liquidi spruzzati da utensili collegati al compressore verso il compressore stesso.
Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.
- Non tirare il cavo di alimentazione per staccare la spina alla presa o per spostare il compressore.
Non lasciare esposto I'apparecchio agli agenti atmosferici.
Non trasportare il compressore con il serbatoio in pressione.
- Non eseguire saldature o lavorazioni meccaniche sul serbatoio. In caso di difetti o corrosioni occorre sostituiro completeness.
Non permettere l'uso del compressore a persona inesperte. Tenere lontano dall'area di lavoro bambini e animali.
L'apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conosenza, a meno che

esse abbreviano potuto beneficiare,trasverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti I'uso dell'apparecchio.

I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio.
Non posizionare oggetti inflammabili oggetti in nylon e stoffa vicino e/o sul compressore
Non pulire la macchina con liquidi inflammabili o solventi. Impiegare solamente un panno umido assicurandosi di avere scollegato la spina alla presa elettrica.
- L'uso del compressore è strettamente legato alla compressione dell'aria. Non usare la macchina per nessun altro tipo di gas.
L'aria compressa prodotta da questa macchina non èutilizzabile in campo pharmaceutico, alimentare o ospedaliero se non dato particolari trattamenti e non più essere utilizzata per riempire bombole da immersione.
- Per evitare uszioni gravi, non toccare mai le parti della testa del cilindro né le tubazioni durante o subito dopo l'utilizzo.

FUNZIONAMENTO

Per evitare di surriscaldare il motore elettrico, il compressore è progettato per un funzionamento a intermittenza (non utilizzato per un ciclo di lavoro di essere il 25% . Se il compressore pompà aria per altri il 25% di un'ora, la sua capazità risulterà inferiore alla portata di aria richiesta dall'applicazione. Assicurarsi che i requisiti di volume dell'aria dello strumento in dotazione o dell'accessorio

orerrispondano al volume d'aria erogato dal compressore). In caso di surriscaldamento, interviene la protezione termica del motore, spegnendo automaticamente il compressore (togliendo alimentazione) quando la temperatura è troppo alta. Il motore si riavvia automaticamente quando la temperatura torna in condizioni normali.

Quando il compressore viene collegato ad una sorgente elettrica e l'interrotture I/O è in posizione "ON" (acceso), il compressore si avvia automaticamente.

Non toccare mai le parti in movimento.

• Tenere parti del corpo, capelli, vestiti e gioielli a distanza delle parti in movimento.
  Non utilizzare mai il compressore d'aria se le protezioni e le copertura protettive non sono in posizione corretta.

Non posizionarsi mai sopra il compressore.

• Il compressore è dotato di una valvola di sicurezza che si attiva in caso di malfunzionamento del pressostato per garantire la sicurezza della macchina.
• La taca rossa del manometro si riferisce alla pressione massima di esercizio del serbatoio. Non si riferisce alla pressione regolata
• Durante l'opération di montaggio di un utensile è tassativa l'interruzione del flusso d'aria in uscita.
  L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.
• Non superare mai la massima pressione consentita raccomandata dal produttore per tutti gli strumenti in dotazione o gli accessori utilizzati con il compressore.

2. CARATTERISTICHE (Fig. 1)

A. Interruttore I/O: l'interruttore è il meccanismo di attivazione utilizzato per avviare e arrestare il compressore. Quando l'interruttore è "On", il motre e la pompa comprimono aria finché la pressione nel serbatoio non raggiunge il limite superiore della pressione di esercizio impostata in fabbrica. Quando la pressione del serbatoio scende al di fatto della pressione limite impostata in fabbrica, il compressore si riavvia automaticamente per comprimerà aria.
B. Manometro aria regolata: Il manometro dell'aria regolata indica il livello di pressione consentito nella linea di scarico secondo le impostazioni del regolatore.
C. Manopola del regolatore di pressione: La manopola del

regolatore serve per regolare la pressione dell'aria presente nella linea di scarico. La pressione dell'aria di scarico aumento ruotando la manopola in senso orario, nelle diminuisce ruotandola in senso antiorario.

D. Valvola di scarico: Valvola del tipo a sfera che scarica l'umidità dal serbatoio quando viene aperta.
E. Accoppiamento rapido: L'accoppiamento rapido serve per collegare la presa d'aria allo strumento.
F. Valvola di sicurezza: La valvola di sicurezza serve per evitare la sovrappressurizzazione dei serbatoi d'aria. Questa valvolaiene preimpostata in fabbrica e non entra in funzione finché la pressione del serbatoio non raggiunge tale livello. Non regolare o eliminare quello dispositivo di sicurezza.

Eventuali modifiche della valvola sono causare lesioni gravi. Se il disposito necessita di assistenza o manutenzione, rivolgersi a un centro di assistenza autorizzato.

G. Maniglia per sollevamento/spostamento.

H. Piedino in gomma.

1. Cavo di alimentazione.

3. SETTORE D'IMPIEGO

Il compressore serve per produrre aria compressa per utensili pneumatici, azionati con aria compressa.

Tenere presente che quosti apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non si assume alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altri tipo di utilizzo che esuli da quello previsto, non è considerato un uso conforme. L'utilizzatore/operatore, e non costruttore, è responsable dei danni e/o delle lesionsi di agli tipo, che eventualmente ne dovessero risultare.

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Quest'ultima più venire collegata a qualsiasi presa con messa a terra 230V 50~Hz protetta con 16 A. Prima della messa in esercizio fare attenzione che la tensione di rete corrisponda a quella di esercizio individata sulla targhetta delle caratteristiche dell'apparecchio.

I cavi lunghi di alimentazione nonché prolonghe, avvolgicavi, causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5^ I'avvio del motore puo risultare più difficile.

• Verificare che l'apparecchio non presente danni di trasporto. Comunicare tempestivamente gli eventuali rilevati all'impressa trasporti, che ha provveduto alla consegna del compressore.
• Verificare che il serbatoio sia stato svuotato e sua privo di umidità e sporco.
• Il compressore deve essere collocato vicino all'utilizzatore.
• Sono da evitare lunghe condutture dell'aria e lunghe condutture di raccordo (cavi di prolunga).
• Verificare che l'aria assorbita sua asciutta e senza polvere.
  Non collocare il compressore in una stanza umida o bagnata.
• Il compressore deve essere usato soltanto in luoghi adatti aerati, temperatura ambiente +5^ - +40^) . Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o inflammabili.
• Il compressore è adatto per l'uso in luoghi ascuitti. L'uso concesso nelle zone dove si lavora con spruzzi d'accua.

6.1 Procedure di avvio

1. Verificare che l'interruttore On/Off (acesso/spento) sia in posizione Off.
2. Verificare che la pressione dell'aria nel serbatoio sia pars a 0 PSI.
3. Collegare il tubo dell'aria sull'accoppiamento rapido.
4. Collegare l'unità ad una presa correttamente messa a terra.
5. Premere l'interruttore On/Off in posizione On. L'interruttore On/ Off si accendera per indicare che il compressore è accesso. Il compressore avviare automaticamente il funzionamento a intermittenza per mantenere costante la pressione nel serbatoio.
6. Regolare il regolatore di pressione secondo l'impostazione richiesta per l'utensile pneumatico.

6.2 Procedure di arresto

1. Premere l'interruttore On/Off in posizione Off.

7. PULIZIA E MANUTENZIONE

Attenzione!

Prima di qualsiasti lavoro di pulizia e di manutenzione staccare la spina dalla presa di corrente.

Attenzione!

Attendere fino a quando il compressore si sia completamente raffreddato! Pericolo di uszioni a causa di parti calde!

Attenzione!

Prima di agli lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

7.1 Pulizia

• Tenere i dispositivi di protezione il più possibile liberi da polvere e sporco. Strofinare l'apparecchio con un panno pulito o soffiarlo con il'aria compressa a bassa pressione.
  Si consiglia di pulire l'apparecchio subito dopo averlo usato.
• Pulire l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usare detergenti o solventi perché quosti ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attentione che non possa penetrare dell'acqua all'interno dell'apparecchio.
• Il tubo in gomma e gli ulensili pneumatici devono essere separati dal compressore prima della pulizia. Il compressore non deve essere pulito con acqua, solventi ecc.

7.2 Scarico del serbatoio

L'acqua di condensa deve essere scaricata ogni giorno aprendo la valvola di scarico (rif. D) (sulla parte inferiore del serbatoio a pressione) (fig. 2).

1. Verificare che il compressore sia spento (Off).
2. Tenendo l'impugnatura, inclinare il compressore verso la valvola di scarico in modo che siano posizionati sulla parte inferiore del serbatojo.
3. Ruotare la valvola di scarico per aprirla.
4. Tenere il compressore inclinato finché non è stata eliminata tutte l'umidità.
5. Chiudere la valvola di scarico.

Attenzione!

L'acqua di condensa del serbatoio a pressione contiene traccede olio.
Smaltire l'acqua di condensa in modo rispettoso dell'ambiente in un apposto centro di raccolta.

7.3 Valvola di sicurezza (rif. F)

la valvola di sicurezza è impostata sulla massima pressione consentita per il serbatoio a pressione.

Non è consentito modificare la regolazione della valvola di sicurezza otogliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando in quello, in modo che funzioni correttamente in caso di necessità. Tirare brevamente l'anello (fig. 3) sono a quando si sente l'aria compressa che fuoriesce. Poi rilasciare di nuovo l'anello.

7.4 Conservazione

Attenzione!

Staccare la spina dalla presa di corrente, sfiatarle l'apparecchio e tutti gli utensili ad aria compressa ad essere collegato. Tenere il compressore in modo tale che non possa essereMESSO in funzione da persona non autorizzate.

Attenzione!

Tenere il compressore solo in un ambiente asciutto e non accessibile per persona non autorizzate. Non ribaltarlo, conservarlo solo diritto!

8. SMALTIMENTO E RICICLAGGIO

L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica.

Consegnare i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgersi ad un negazio specializzato o all'amministrazione comunale!

9. POSSIBILI ANOMALIE E RELATIVI INTERVENTI AMMESSI

Note: scollegare il cavo di alimentazione e scaricare la pressione del serbatoio prima di eseguire qualsiasi riparazione o regolazione.

ANOMALIA CAusa INTERVENTO
Diminuzione di rendimento. Avviamenti frequenti. Bassi valori di pressione.	Eccessiva richiesta di prestazioni o eventuali perdite dai giunti e/o tubazioni. Possibile filtrlo di aspirazione intasato.	Sostituire le guarnizioni dei raccordi. pulire o sostituire il filtrlo.
Il compressore si arresta e riparte autonomamente dopo quale minuto.	Intervento della protezione termica, causa surriscaldamento del motore.	Pulire i passaggi d'aria nel convogliatore. Areare il locale.
Il compressore dopo alcuni tentativi di avviamento si arresta.	Intervento della protezione termica causa surriscaldamento del motore (disinserzione della spina durante la marcia, scarsa tensione di alimentazione).	Azionare l'interruttore di marcia arresto. Areare il locale. Attendere alcuni minuti ed il compressore si riavviero autonomamente.
Il compressore non si arresta ed interviene la valvola di sicurezza.	Funzionamento non regolare del compressore o rottura del pressostato.	Staccare la spina e rivolgersi al centro assistenza.

Qualsiasi altro intervento delve essere eseguito dai Centri di Assistenza autorizzati, richiedendo ricambi originali. Manomettere la macchina puo compromettere la sicurezza e comunique invalida la relativa garanzia.

Garanzia eriparazione.

In cas di merc difettosa o di necessita di parti di ricambio bisognera rivolgersi al punto vendita presso il quale è stato effettuo l'acquisto.
