РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Airliner SILENT Aerotec

FR Manuel utiliseur 14

(Traduction des instructions originales)

1- Données du constructeur
2 - Marquage CE et symbole DEEE
3 - Modèle / Code / Numéro de série
4 - Air aspiré mesure en (l/min) et (cfm)
5 - Air refoule par le compresseur mesure en (l/min) et (cfm)
6 - Pression maximale de fonctionnement (bar et PSI), capacité du réservoir (l), tours par minute (RPM), poids (kg)
7 - Niveau de puissance acoustique garanti en dB(A)
Niveau de puissance acoustique mesure en dB(A)
8 - Données électriques : tension d'alimentation (V), fréquence (Hz), courant absorbe (A), puissance en (kW) et (HP)
9 - Facteur de service
10 - Déclaration d'origine
11 - Année de production/fabrication

Conserver le present manuel pour pouvoir le consulter ultérieurement

F

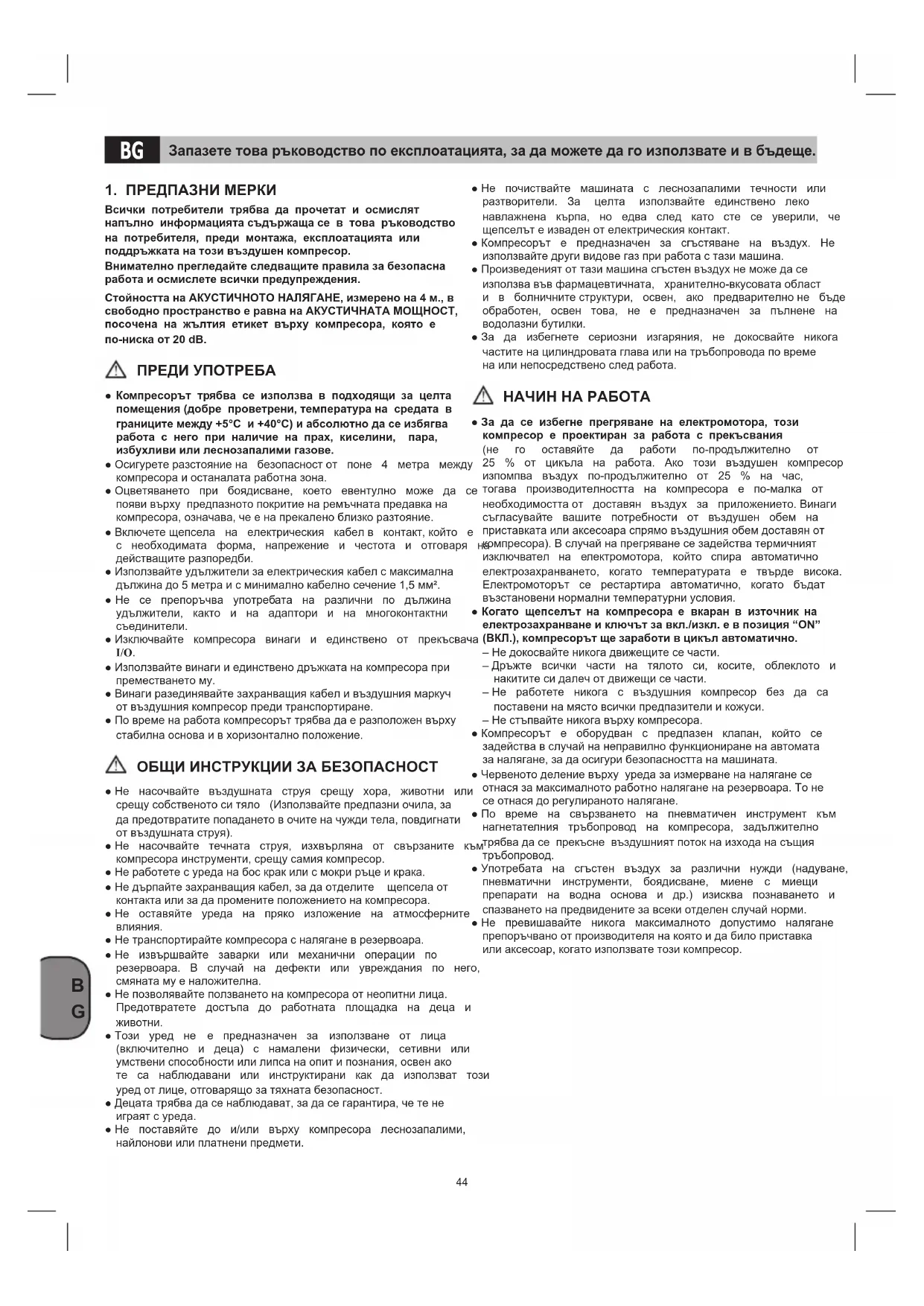

1. PRECAUTIONS DE SECURITE

Tous les utilisateurs doivent dire avec attention et comprendre toutes les informations continues dans ce manuel d'entretien avant de proceser au montage du compresseur, de l'utiliser ou encore de proceser à des opérations d'entretien et de maintenance sur ce compresseur d'air.

Respecter les régles de sécurité suivantes visant à garantir une utilisation en toute sécurité de la machine et prendre connaissance de tous les messages d'advertisement.

La valeur de PRESSION ACOUSTIQUE mesure à 4 mt. équivaut à la valeur de PUISSANCE ACOUSTIQUE déclarée sur l'étiquette jaune, positionnée sur le compresseur, moins 20 dB.

AVANT UTILISATION

• Le compresseur doit être utilisé dans des locaux appropriés (bien ventilés, avec une température ambiente comprise entre +5^ et +40^ ) et totalement exempits de poussières, acides, vapeurs, gaz explosifs ou inflammables.
• Toujours respecter une distance de sécurité d'au moins 3 metres entre le compresseur et la zone de travail.
• Les éventuelles pigmentations pouvant apparaitre sur la protection en plastique du compresseur pendant des opérations de peinture, indiquent une distance trop réduite.
• Introduire la fiche du cable électricque dans une prise appropriée en termes de forme, de tension et de fréquence, conformément aux normes en vigueur.
• Utiliser des rallonges du cable électrique d'une longueur maximum de 5 metres et ayant une section du cable non inférieure à 1,5mm^2
  L'utilisation de rallonges de longueur et section différentes, d'adaptateurs et de prises multiples, est fortement déconseilée.
• Utiliser exclusivement l'interrupteur I/O pourmettre le compresseur hors tension.
  Utiliser exclusivement la poignee pour déplacer le compresseur.
• Debrancher toujours le cordon d'alimentation ainsi que la conduite d'air du compresseur d'air avant le transport.
• Lorsqu'il est en marche, le compresseur doit être place sur support stable, en position horizontale.

CONSIGNES GENÉRALES DE SECURITÉ

• Ne jamais diriger le jet d'air vers des personnes, des animaux ou vers soi-même (porter des lunettes de protection contre les risques de projections de corps étrangers soulevés par le jet).
• Ne pas diriger vers le compresseur le jet des liquides pulverisés par des outils branchés sur le compresseur lui-même.
• Ne pas utiliser l'appareil, les pieds et/ou les mains mouillés.
• Ne pas tirer le cable d'alimentation pour débrancher la fiche de la prise électricque ou pour déplacer le compresseur.
• Ne pas laisser l'appareil exposé aux agents atmosphériques.
• Ne pas transporter le compresseur lorsque son réservoir est sous pression.
• Ne pas soumettre le réservoir à des soudures ou à des usinages mécaniques. En cas de defaults ou de corrosion, il faut le replacer en bloc.
• Interdirel'utilisation du compresseur aux personnes inexpertiméntées. Veiller à ce que les enfants et les animaux stationnent loin de la zone de travail de l'appareil.
• Le présence apparaïel n'est pas apte à être utilisé par tous sujets (y compris les enfants) dont les capacités physiques, sensorielles ou

2. CARACTERISTIQUES (Figure 1)

A. Interrupteur: L'interrupteur est un dispositif déclencheur qui permet de démarrer et d'arrête le compresseur. Lorsque l'interrupteur est positionné sur « On », le moteur et la pompe comprimeront l'air jusqu'à ce que la pression du réservoir attigne la limite supérieure de la pression de service régée en usine. Lorsque la pression de la cuve est inférieure à la pression « d'enclenchement » régée en usine, le compresseur redémarrera automatiquement pour comprimer l'air.

mentales seraient faibles, ou qui manqueraient d'expérience ou de compétence, à moins qu'il n'aient ete suivis ou renseignes quant a l'utilisation de I'appareil en question, et ce par I'internediaire d'une personne responsable de leur sécurité.

• Les enfants doivent être surveillés pour vérifier qu'ils ne jouent pas avec l'appareil.
• Ne pas placer des objets inflammables ou en nylon et tissu à proximé et/ou sur le compresseur.
• Ne pas nettoyer la machine à l'aide de liquides inflammables ou de solvants. Utiliser uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.
• L'utilisation du compresseur est strictement limitée à la compression de l'air. Ne pas utiliser l'appareil avec d'autres types de gaz.
• L'air compré produit par cet apparéil n'est pas utilisable dans les domaines pharmaceutique, alimentaire ou hospitalier, à moins qu'il ne soit ultérieurement soumis à destraitements particuliers ; de même, il ne peut pas être utilisé pour replir les bouteilles utilisées dans la plongée sous-marine.
• Afin d'éviter de graves brûlures, ne jamais toucher les parties de la culasse ou des tuyauteries durant ou immédiatement après le fonctionnement.

FONCTIONNEMENT

• Afin d'éviter la surchauffe du moteur électrique, ce compresseur est concu pour un fonctionnement intermittent (ne pas faire fonctionner à un facteur de marche supérieur à 25%). Si ce compresseur d'air aspire de l'air pendant plus de 25% d'une heures de fonctionnement, la performance du compresseur sera alors inférieure au soufflage exigé par l'utilisation. S'assurer toujours que les exigences en volume d'air des accessoires sont conformes au volume du soufflage du compresseur). En cas de surchauffe, le coupe-circuit thermique du moteur se déclenché automatiquement coupant l'alimentation électrique et, par conséquent, en arrêtant le compresseur, en présence d'une température trop élevée. Le moteur redémarre automatiquement lorsque les conditions de température normales sont à nouveau rétables.

Vorque le compresseur est branché à une source électricte et lorsque l'interrupteur est en position « ON » (marche), le cycle de travail demarrera automatiquement.

• Ne jamais toucher les parties mobiles.
• Tenir toutes les parties du corps, les cheveux, les vêtements et les bijoux éloignés du compresseur.
• Ne jamais utiliser le compresseur d'air au cas où tous les dispositifs de sécurité et les protecteurs de contact ne seraient pas opérationnels.

• Ne jamais rester debout sur le compresseur.

• Le comprisseur est équipé d'une soupape de sécurité qui est déclenchée en cas de mauvais fonctionnement du pressostat afin de garantir dans tous les cas une utilisation de la machine en toute sécurité.

• Le repère rouge sur le manomètre se refère à la pression de service maximale du réservoir. Elle ne concerne pas la pression régée.
• Pendant l'opération de montage d'un outil, la sortie du début d'air doit être impératifement coupée.
  L'utilisation de l'air comprime pour les différentes utilisations prevues (gonflage, outils pneumatiques, peinture, lavage avec des détergents à base aqueeuse seulement, etc.), comporte la connaissance et le respect des normes prescrites au cas par cas.
• Ne jamais dépasser la pression admissible recommendée par le fabricant des accessoires utilisés avec ce compresseur.

B. Manometre régulé: Le manometre régulé indique la quantité de la pression admissible dans la conduite de sortie, conformément au réglage du régulateur.
C. Bouton du régulateur: Le bouton du régulateur permet de régler la pression d'air qui est disponible dans la conduite de sortie. Pour augmenter la quantité d'air de décharge tourner le bouton dans le sens des aiguilles d'une montre et pour la diminuer, tourner le bouton dans le sens contraire aux aiguilles d'une montre.

D. Soupape de purgese: Robinet à tournant sphérique, qui élimine par drainage l'humidité de la cuve lorsqu'elle est ouverte.
E. Raccord rapide: Le raccord rapide permet de raccorder la conduite d'air à votre outil.
F. Soupape de sécurité: La soupape de sécurité est régée afin d'éviter la suppression des cuves. Cette soupape est régée en usine et ne fonctionnera que si la pression de la cuve atteint cette valeur. Ne pas essayer de régler ou de neutraliser le dispositif de sécurité. Tout réglage effectué sur cette soupape pourrait causeur graves blessures. Si ce dispositif nécessite des travaux d'entretien, contacter un service après-vente agreeé.
G. Poignée pour lever/déplacer.
H. Pied (en caoutchouc).
I. Cable d'alimentation.

Le compresseur sert à produit de l'air compré pour les outils fonctionnant à l'air compré.

Veillez au fait que nos apparciels, conformément à leur affonont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité s'il apparéil est utilisé professionnellement,artisanalement ou des sociétés industriielles, tout comme pour toute activités équivalente. La machine doit exclusivement être employée conformément à s'afliction. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur decline toute responsabilité et l'opérateur/l'exploitant est responsable.

4. RACCORDEMENT ÉLECTRIQUE

Le compresseur est équipé d'un cable réseau avec fiche à contact de protection. Celui-ci peut être raccordé à chaque prise de courant de sécurité 230 V ~ 50 Hz protégée par fusible 16 A. Veillez, avant la mise en service, à ce que la tension du secteur et la tension service soient les mêmes en vous reportant à la plaque signalétique de la machine. Les longs cables d'alimentation tout comme les rallonges, tambours de cable etc. qui entraîrent des chutes de tension et peuvent empêcher le démarrage du moteur. Lorsque la température descend en dessous de 5^ C, le moteur marche durement et peut ne pas démarrer.

5. PROCÉDURES AVANT LA MISE EN SERVICE

• Verifiez que l'appareil n'a pas ete endommagé pendant le transport. En cas d'avarie, informez immEDIatement l'enterprise de transport qui a livre le compresseur.
• S'assurer que les cuves ont ete drainees correctement et qu'elles ne contiennent plus aucune trace d'humidite ou de saleté.
• Il est recommandable d'installer le compresseur à proximé consommateur.
• Evitez les tuyaux à air et les câbles d'alimentation (câbles de ralonge) longs.
  Veillez a ce que I'air aspire soit sec et sans poussiere.
• N'installez pas le compresseur dans un local humide ou détempé.
• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, température ambiente +5^ - +40^ ). Il ne doit y avoir dans la salle aucune poussière, aucun acide, aucune vapeur, aucun gaz explosif ou inflammable.
• Le compresseur doit être employé dans des endroits secs. Il ne peut être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.

6. INSTRUCTIONS D'UTILISATION

6.1 Procedures avant la mise en service

1. Contrcler que l'interrupteur On/Off (Marche/Arret) est posit sur Off.
2. Contrcler que la pression d'air de la cuve s'elve a 0 PSI.
3. Raccorder la conduite d'air à la conduite de sortie.
4. Brancher l'unité à une prise correctement mise à la terre.
5. Mettre l'interrupteur On/Off sur la position On. L'interrupteur On/ Off s'allumera pour indiquer que le compresseur fonctionne. Le

compresseur s'arrête et demarrera automatiquement afin de restarter constante la pression de la cuve.

1. Régler le régulateur de pression sur la valeur de réglage correcte exigée par l'outil à air compré.

6.2 Procedures d'arrêt

1. Mettre l'interrupteur On/Off sur la position Off.

7. NETTOYAGE ET ENTRETIEN

Attention!

Retirez la prise du réseau avant chaque travail de réglage et de maintenance.

Attention!

Attendez jusqu'à ce que le compresseur ait refroidi! Risque de brûture!

Attention!

Avant tous travaux de nettoyage et de maintenance, mesure la saudiere hors circuit.

7.1 Nettoyage

• Maintenez les dispositifs de protection aussi propres (sans poussiere) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprime à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulérique à l'aide d'un chiffon humide et un peu de savon. N'utilise aucun produit de nettoyage ni détergent; il socrraient endommager les pieces en matieres plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
• Détachez le tuyau et les outils de pulverisation du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lavé à l'eau, avec des solvants ou autres produits du même genre.

7.2 Cuve de drainage

L'eau de condensation doit être evacuée quotidiennement en ouvrant la soupape de drainage (réf. D) (située sur le fond de la cuve sous pression) (fig. 2).

1. Contrôler que le compresseur soit arrêté.
2. En tenant la poignée, incliner le compresseur vers la soupape de drainage afin de les positionner tous les deux en bas de la cuve.
3. Tourner la soupape de drainage pour ouvrir la soupape.
4. Maintenir le compresseur incliné jusqu'à ce que l'humidité ait est évacuée.
5. Fermer la soupape de drainage.

Attention!

L'eau condensée issue du recipient de pression comprend des résidus d'hulle.

Elimine z'eaou condensée dans le respect de I'environnement en I'apportant dans un poste collecteur correspondant.

7.3 Soupape de sécurité (réference F)

La soupape de sécurité est reglee sur la pression maximale admise du recipient sous pression. Il est interdit de déregler la soupape de sécurité ou supprimer ses plombs. Pour que la vanne de sécurité fonctionne correctement en cas de besoin, il faut l'actionner de temps en temps. Tirez sur la bague jusqu'à ce que vous entendiez l'air comprime s'échapper (figure 3). Ensuite, relâchez la bague.

7.4 Entreposage

Attention!

Tirez la fiche de contact, ventiliez l'appareil et tous air comprime raccordes. Rangez le compresseur de manière qu'aucune personne non autorisée ne puisse lemettre en service.

Attention!

Le compresseur doit être conservé dans un endroit sec et dont l'accès est interdit aux personnes non autorisées. Ne le renver-sez pas, conservez-le uniquementABOUT!

L'appareil et ses accessoires sont en matière divers, comme par ex. des métaux et matières plastiques. Eliminéz les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Rensignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune!

Note: Debrancher l'alimentation et évacuer la pression de la cuve avant d'effectuer des travaux de réparation ou des réglages.

ANOMALIE CAUSE INTERVENTION
Baisse du rendement. Démarrages fréquents. Faibles valeurs de pression.	Demande excessive de performances ou éventuelles fuites depuis les joints et/ou les canalisations. Le filtré d'aspiration pourrait être encrassé.
Le comprésseur s'accête et redémarre automatiquement après quelques minutes.	Intervention de la protection thermique, à cause de la surchauffe du moteur.
Après quelques tentatives de démarrage, le comprésseur s'accête.	Intervention de la protection thermique, à cause de la surchauffe du moteur (débranchement de la fiche pendant le fonctionnement, faible tension d'alimentation).
Le comprésseur ne s'accête pas et le clapet de sécurité intervent.	Fonctionnement irregular du comprésseur ou défaillance du pressostat.

Toute intervention doit etree executee par les Services Aprees-vente agreés, en utilisant des pieces detachées d'origine. Toute alteration de I'appareil peut en comprometre la sécurité et annulera de toute façon la garantie.

Garantie et réparation.

En cas de produits defectueux ou de besoin de pieces de rechange, adresse-vous au point de vente auprès duquel l'achat a eteffectue.
