MANUALE UTENTE MegaView 141 UHD MARMITEK

1 51
2 Precauzioni di sicurezza 52
3 Il prodotto 53

3.1 Introduzione 53
3.2 Vantaggi 53
3.3 CaratteristicheHDMI 53
3.4 Contenuto della confezione 53

4 Per iniziare 56

4.1 Consiglio per l'installazione 56
4.2 Requisiti cavo CAT5e/CAT6 56
4.3 Installazione del trasmettitore e ricevitore 56
4.4 Installazione del ritorno a infrarossi 57
4.5 Installazione di Power over Cable (POC) 57

5 Uso 58

5.1 Primo utilizzato 58

6 Specifiche tecniche 59
7 Domande frequenti (FAQ) 60
8 Notifica 61

8.1 Dichiarazione di conformita 61
8.2 Ricicaggio 61
8.3 Diritti d'autore 62

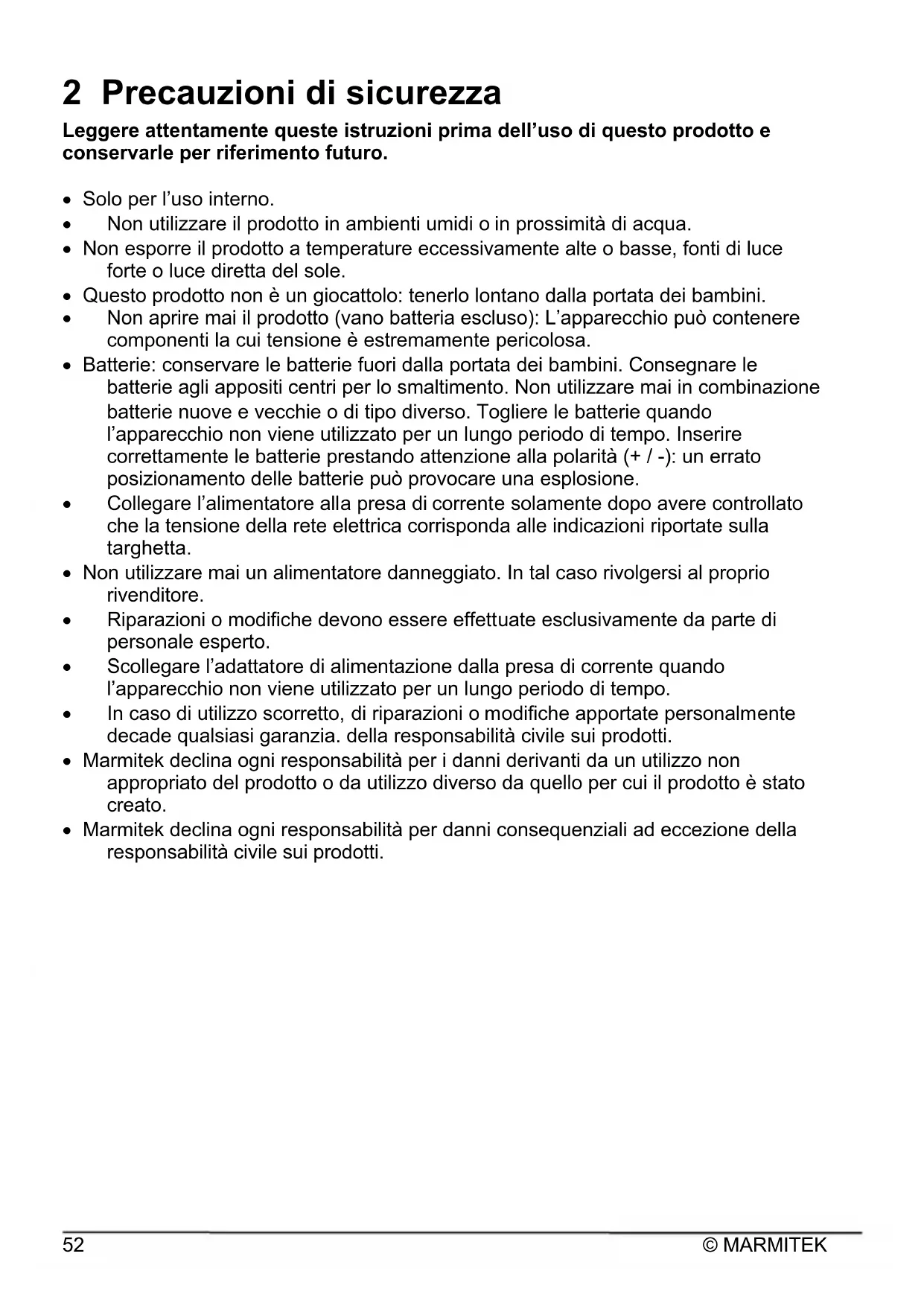

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di quello prodotto e conservarle per riferimento futuro.

• Solo per l'uso interno.
  Nonutilizzareil prodotto in ambienti umidi o in prossimità di acqua.
• Non esporre il prodotto a temperature eccessivamente alte oasse, fonti di luce forte o luce diretta del sole.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto (vano batteria escluso): L'apparecchio peut contener componenti la cui tensione è estremamente pericolosa.
• Batterie: conservare le batterie fuori alla portata dei bambini. Consegnare le batterieagli apposti centri per lo smaltimento.Nonutilizzare mai in combinazione batterie nuove e vecchie o di tipo diverso.Togliere le batterie quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.Inserire correttamente le batterie prestando attenzione alla polarità (+ / - ) :un errato posizionamento delle batterie poto provocare una esplosione.
• Collegare l'alimentatore alla presa di corrente solamente dopo ave controliato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto.
• Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.
• Riparazioni o modifiche devono essere effettuate esclusivamente da parte di personale esperto.
• Scollegare l'adattatore di alimentazione alla presa di corrente quando l'apparecchio non viene utilizzato per un lungo periodo di tempo.
  In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. della responsabilità civile sui prodotti.
• Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作.
• Marmitek declina agli responsabilità per anni consequencesi ad eccezione della responsabilità civile sui prodotti.

3 II prodotto

3.1 Introduzione

Congratulations per l'acquisto del Mamitek MegaView 141 UHD™! MegaView 141 UHD™ consente di estendere lavorate un segnale HDMI o DVI su un solo cavo di rete. Estendi un cavo HDMI sono a 70 metri su un singolo cavo di rete! Goditi altreve nella casa gli ultimi contentuti Ultra HD e guarda Netflix o un film Blu-ray in 4K, mantenendo il contrasto e i colori stipendi. Tutti i nostri prodotti sono progettati e realizzati secondo i più elevati standard qualitativi.

3.2 Vantaggi

• Tecnologia HDBaseT (trasmissione video HD non compressa inclusi tutti i formati 3D, 4K60 Ultra HD, 1080p Full HD).
• Controlla a distanza un dispositivo A/V collegato con la funzione di ritorno a infrarossi o Consumer Electronics Control (CEC, controlled elettronico del consumatore).
• Grazie alla Tecnologia Power over Cable (PoC, potere su cavo) integrata, non è più necessario un collegamento di alimentazione per il ricevitore sulla TV.
  LPCM7.1, Dolby TrueHD & DTS HD Master Audio (supporto audio di alta qualità).
• Supporta HDCP 2.2 per la riproduzione di contentuti 4K Ultra HD sicuri.

3.3 Caratteristiche HDMI

• Il throughput massimo è 10.2 Gbit/s (gigabit al secondo). Di conseguenza, HDMI 2.0 consente la riproduzione di immagini Ultra HD 4K a 60 fps (fotogrammi al secondo).
• Adatto per la più recente risoluzione Ultra HD 4K60 (3840 x 2160 / 60 Hz), Deep Color e colori chroma 4:4:4.
• Deep Color 36-bit, (miliardi invece di milioni di colori, migliorare riproduzione di gradazioni sottili e rapporto di contrasto più elevato).
• Supporta tutti i formati 3D (adatto per l'uso con i propri dispositivi 3D).

3.4 Contenuto della confezione

A. 1 x Ultra HD trasmettitore (HMDI transmitter)
B. 1 x Ultra HD ricevitore (HDMI receiver)
C. 1 x adattatore di alimentazione
D. 1 × cavo ricevitore a infrarossi
E. 1 x cavo di prolunga a infrarossi con 1 LED Blaster
F. 1 x istruzioni per l'uso
G. 1 x materiale di fissaggio

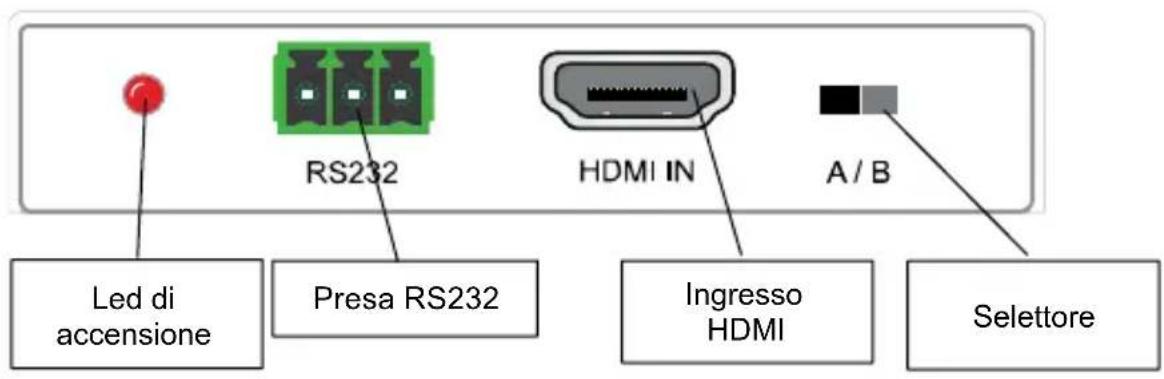

Trasmettitore lato sinistro

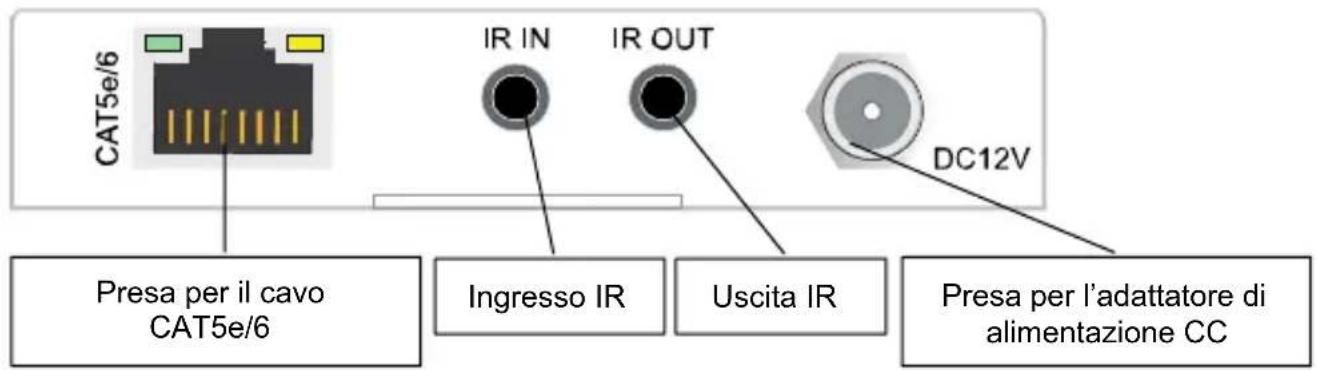

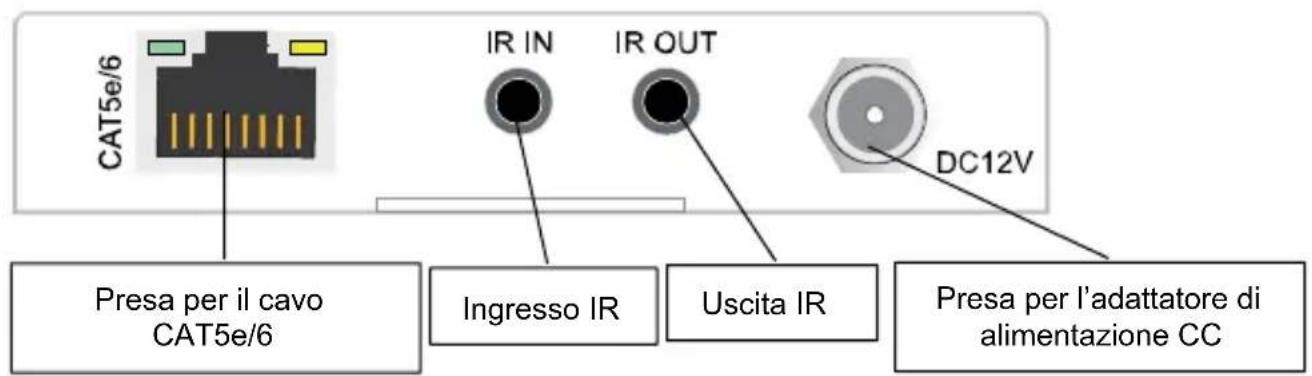

Trasmettitore lato destro

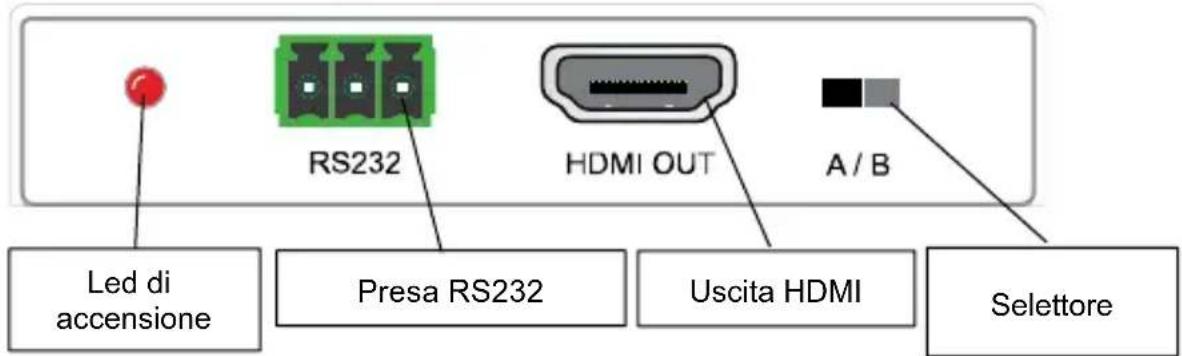

Ricevitore lato sinistro

Ricevitore lato destro

Cavo di alimentazione

4 Per iniziare

4.1 Consigli per l'installazione

• Spagnere tutte le apparecchiature (televisore e sorgenti HDMI) prima di collegarlo a MegaView 141 UHD™. Se non possono essere spente, rimuovere la spina alla presa.
• Utilizzare solo cavi certificati HDMI® ad alta velocità per la migliorare qualità immagini e suoni.
• Fare attentzione quando si collegano i cavi HDMI. Questi possono essere lavorante danneggiati.

4.2 Requisiti cavo CAT5e/CAT6

Cavo UTP, FTP o STP
24AWG o inferiore
Doppino solido
- 100 ohm a 1MHz
- Connessione RJ-45 secondo lo standard EIA / TIA T568B

Alippo del cavo CAT5e, è possibile utilizzatoanche il cavo CAT6 (qualità migliorare). Per ottimizzare la qualità della trasmissione,utilizzato un cavo "a doppino solido" CAT5e o CAT6.

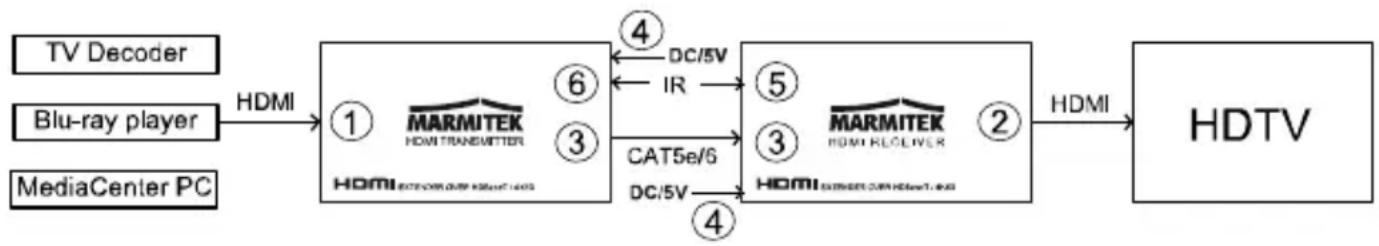

4.3 Installazione del trasmettitore e ricevitore

Per verificare il corretto funzionamento del systemà è consigliabile testare prima l'installazione con un cavo CAT5e/6 corto.

1. Spagnere tutti i dispositivi prima di iniziare con il collegamento.
2. Collegare la sorgente HDMI (lettore Blu-ray, decodificatore TV, PC Media Center, ecc.) al trasmettitore MegaView 141 UHD™ [1], utilizzato un cavo HDMI (non in dotazione).
3. Collegare il ricevitore MegaView 141 UHD™ [2] al tevisore o proiettre tramite un cavo HDMI (non in dotazione).
4. Utilizzare un cavo di rete CAT5e/6 per collegare il trasmettitore e il ricevitore di MegaView 141 UHD™ [3].

Attenzione! MegaView 141 UHD™ funziona solo con una connessione diretta tra il trasmettitore e il ricevitore e non può essere collegato a una rete domestica esistente (LAN), quello può causare danni al dispositivo o al router di rete.

1. Collegare l'alimentatore [4] alla presa "12 VDC" del trasmettitore o ricevitore MegaView 141 UHD™ e insere l'adattatore in una presa di corrente.

Attenzione! Non collocate il trasmettitore o il ricevitore MegaView 141 UHD™ in uno spazio chiuso come un mobile per tv o simile. Fornire un'adeguata ventilazione per garantire il funzionamento corretto del prodotto e per proteggerlo dal surriscaldamento.

4.4 Installazione del ritorno a infrarossi

MegaView 141 UHD™ è dotato di un "canale di ritorno a infrarossi" incorporato che consente di controllare il dispositorio collegato con il proprio telecommando da un'altra stanza oattraverso le ante chiuse dell'armadio.

1. Collegare il ricevitore a infrarossi (IR) [D] alla presa "IR IN" del ricevitore MegaView 141TM [5].
2. Posizioniarlo in modo che sia visible al telecomando (a infrarossi), in modo che possa ricevere i comandi trasmessi (max. 6 metri).
3. Ilippo piu logico per il ricevitore IR si trova vicino al teilevisore o proiettre.
4. Grazie alla striscia autoadesiva, il posizionamento è possible praticamente ovunque.
5. Sperimentare il posto giusto prima di attaccare il ricevitore IR.

Attenzione! La striscia autoadesiva può causare scolorimento su alcune superfici o lasciare residui di adesivi dopo la rimozione.

1. Collegare il cavo di prolunga a infrarossi (IR) [E] alla presa "IR OUT" del trasmettitore MegaView 141™ [6].
2. Attaccare il LED Blaster a infrarossi (IR) vicino alla sorgente HDMI.
3. In caso di un posizionamento corretto, un LED Blaster può azionare tutti i dispositivi A/V che si trovano nelle stesso vano di un mobile.
4. Sperimentare il posto giusto prima di attaccare il LED Blaster IR.

Attenzione! Il LED autoadesiva può causare scolorimento su alcune superfici o lasciare residui di adesivi dopo la rimozione.

4.5 Installazione di Power over Cable (POC)

MegaView 141 UHD™ supporta la technologia bidirezionale Power over Cable (alimentazione via cavo) che consente di alimentare in modo semplice il trasmettitore e il ricevitatore da 1 solo punto.

Di seguenza, non è più necessaria una connessione di alimentazione per il ricevitore sul teilevisore. La tensione di alimentazione è trasmessa dal trasmettitore al ricevitoretramite il cavo CAT5e/6.Grazie a但这a technologia integrata è possibile posizionare il ricevitore in modo invisibile dietro al teilevisore,enza bisogno di una presa di corrente.

5 Uso

5.1 Primo utilizzo

1. Accendere la sorgente HDMI (per esempio, decoder TV o PC multimediae).
2. Accendere il teilevisore o proiettre e selezionare l'ingresso correto. Di solito si fa questo premendo il tasting A/V o il tasting EXT sul telecomando.
3. Si ottiene direttamente un'immagine della sorgente HDMI collegata.
4. Con MegaView 141 UHD™ si cui又能 controllare la sorgente HDMI da un'altra stanza, puntando il proprio telecomando sul ricevitore IR e premendo un pulsante.

6 Specifiche tecniche

Video

Transmissioni dati HDBaseT

Risoluzione video 4K@4096x2160)@60Hz e 1080p@60Hz

Formati 3D 1080p@/24 Hz, e 720p@60Hz

Standard HDMI HDMI 2.0b, CEC, EDID, DVI, tutti i formati 3D

e Deep Color 36-bit.

Standard HDCP HDCP 2.2 e HDCP 1.4

Formatid colori RGBeYCbCr4:2:0

Profondità di colori 36-bit.

Larghezza banda video 10.2 Gbps.

Frequenza di clock 340 MHz.

Audio

Formatia audio DTS-HD Master Audio, Dolby TrueHD, Dolby

Digital/ AC3,

DTS 5.1 e PCM stereo.

Trasmettitore

Ingresso AV 1 x ingresso HDMI

Presa UTP/ CATx RJ45, EIA/TIA T568B

Uscita AV 1 x Uscita HDMI

Presa UTP/ CATx RJ45, EIA/TIA T568B

Lunghezza cavo HDMI max. 15 metric

RS232 connettore Euroblock/Phoenix

Ricevitore a infrarossi

Portata di frequenza 30 - 60 kHz

Campo di ricezione a infrarossi ±6 metric

Connessione connettore

Lunghezza cav: 150 cm

Cavo di prolunga a infrarossi con 1 LED Blaster

Portata di frequenza 30 - 60 kHz

Campo di trasmissione a infrarossi ± 1 metro

Connessione connetore

Lunghezza cavo 100 cm

Informazioni generali

Temperatura ambiente +0 ai +70^ C

Umidità ambientale 10% all'85%

Alimentazione 100-240 VAC 50/60 Hz, 5 VDC 1A

Tecnologia alimentazione Power over Cable (POC)

Le caratteristiche tecniche possono essere modificate alla preavviso.

7 Domande frequenti (FAQ)

Non ho (o ho cattivo) imagine e suono

Se si verifica una scarsa o nessuna imagine dopo aver collegato MegaView 141 UHD™, provare a identificare il problema collegando i dispositivi al tevisore o al proiettre uno alla volta. In quello modo è possibile determinare se il problema si trovane nelle sorgenti HDMI, nei cavi HDMI, nel MegaView 141 UHD™ o nel tevisore.

Verificare che l'alimentatore sua collegato e inserito nella presa di corrente.
Utilizzare solo cavi certificati HDMI® ad alta velocità per la migliorare qualità di immagini e suoni.
Non utilizzare cavi HDMI più lunghi di quelli specificati nei dati tecnici.
- Controllare che i cavi e/o i connettori HDMI non siano danneggiati.
- Sia la sorgente HDMI che il teilevisore o proiettre devono supportare completeness HDMI.
- Controllare se le sorgenti HDMI e il teilevisore o proiettre supportano la protezione della copia HDCP 2.2(High bandwidth Digital Content Protection = protezione del contentuto digitale ad alla larghezza di banda).

Non ho (o ho cattivo) imagine e suono

• Controllare se la sorgente HDMI è accesa.
• Utilizzare solo cavi CAT5e/CAT6 come specificati nel capitolo 1. Requisiti.
• Verificare che il cavo CAT5e/CAT6 crei una buona connessione (nessuna rottura).
• Verificare che il connettore RJ-45 sia collegato secondo lo standard EIA/TIA T568B.
  Assicurarsi che non venga superata la lunghezza massima del cavo.
• Installare il sistema il meno possibile nelle vicinanze di sorgenti RF (dispositivi wireless).
• Impostare una risoluzione più bassa sulla sorgente HDMI, probabilmente il cavo CAT5e/6 usato non può gestire la larghezza di banda delle risoluzioni più alte.

In caso di domande che non trovano risposta qui: consultare il site di Marmitek www.marmitek.com

8 Notifica

8.1 Dichiarazione di conformita'

CE

Con ciò, Marmitek BV dichiara che il MegaView 141 UHD™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26

febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concennte l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell'8 giugno 2011 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.

8.2 Ricicaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziate.

• Questo significolo sul prodotto o sulla confazione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve[invece essere consesignato ad un punto di raccolta appropriato per il riciclo di appearecchi elettrici ed elettronici. è responsabilità del proprietario smaltire sia questi prodotti sa le altre apparecchiature elettriche ed elettroniche mediatingle specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequence potenzialmente negative per l'ambiente e per la salute dell'essere umano.Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso,Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

8.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV.

MegaView 141 UHD™ è un marchio commerciale di Marmitek BV.

Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni cont∉ne in\ questo manuale fosso il più possibile precise. Marmitek declina agli responsabilità\ per eventuali errorsi di stampa. I diritti d'autore e tutti gli altri diritti di proprietà\ intellettuale sul contento (inclusi ma non limitati a numeroi di modelli, software, audio,\ video, testi e fotografie) spettano a Marmitek BV. è strettamente proibito agli uso del\ Contenegro, incluse nelle limitazioni la distribuzione, riproduzione, modifica,\ publicazione o trasmissione senza previa autorizzazione scritta da parte di Marmitek.\ Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono\ essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere\ marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo\ informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina\ ogni responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
