1 Table of contents

1 Inhoudsopgave 63
2 Veiligheidsinstructies 64
3Uw product. 64

3.1 Introductie 64
3.2 Voordelen 65
3.3 HDMI eigenschappen 65
3.4 Inhoud van de verpakking 65

4 Aan de slag. 68

4.1 Tips voor installmentie 68
4.2 Vereisten CAT5e/CAT6 kabel 68
4.3 Installatie van de zender en ontvanger 69
4.4 Installatie infrarood retour 69
4.5 Installatie Power over Cable (POC) 70

5 Gebruik 71
6 Technische specificaties 71
7 Veelgestelde vragen (FAQs) 73
8 Kennisgeving 73

8.1 Verklaring van Overeenstemming 73
8.2 Recycling 74
8.3 Auteursrechten 74

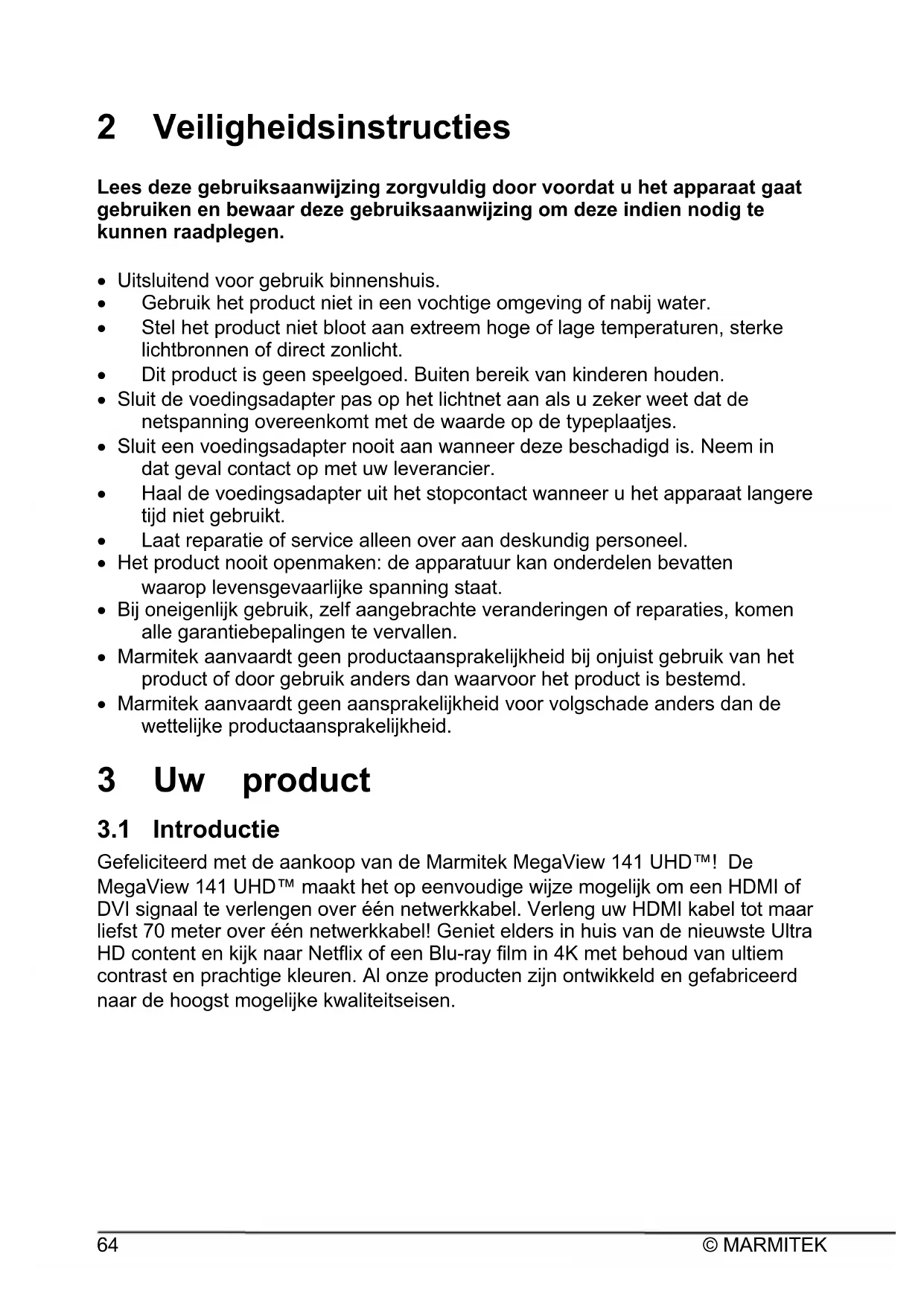

2 Veiligheidsinstructies

Lees deze gebruiksaanwijzing zorgvuldig door voordat u het apparaat gaat gebruiken en bewaar deze gebruiksaanwijzing om deze indien nodig te kunnen raadplegen.

• Uitsluitend voor gebruik binnenshuis.
• Gebruik het product Niet in een vochtige omgeving of nabij water.
• Stel het product Niet bloot aan extreem hoge of lage temperaturen, sterke Lichtbronnen of direct zonlicht.
• Dit product is geen spelelgoed. Buiten bereik van kinderen houden.
• Sluit de voedingsadapter pas op het Lichtnet aan als u zeker weet dat de netspanning overeenkomt met de waarde op de typeplaatjes.
• Sluit een voedingsadapter nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.
  Haal de voedingsadapter uit het stopcontact wonneer u het apparaat langere tijd nicht gezruikt.
  Laat reparatie of service alleen over aan deskundig personeel.
• Het product nooit openmakes: de apparatuur kan onderdelen bevatten waarop levensgevaarlijke spanning staat.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties,kommen alle garantiebepalingen te vervallen.
• Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoort het product is bestemd.
• Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

3 Uw product

3.1 Introductie

Gefeliciteerd met de aankoop van de Marmitek MegaView 141 UHD™! De MegaView 141 UHD™.maakt het op eenvoudige wijze möglichk om een HDMI of DVI signaal te verlungen over een netwerkkabel. Verleng uw HDMI kabel tot maar liefst 70 meter over een netwerkkabel! Geniet elders in huis van de{nieuwste Ultra HD content en kijk waar Netflix of een Blu-ray film in 4K met behoud van ultiem contrast en practigte kleuren. Al once producten+zijn ontwikkeld en gefabricieerd waar de hoogst möglichke kwaliteitseisen.

3.2 Voordelen

• HDBaseT technologie (ongecomprimeerde HD video overdracht inclusief 4K60 Ultra HD, 1080p Full HD en alle 3D formaten)
• Bedien een aangesloten A/V apparatus op afstand met de infrarood retourfungtie of Consumer Electronics Control (CEC).
• Door ingebouwde Power over Cable (POC) technologie is een stroomaansluiting voor de ontvanger bij de tv Niet meer nodig.
• LPCM7.1, Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)
• Ondersteunt HDCP 2.2 voor het afspelen van beveiligde 4K Ultra HD-content.

3.3 HDMI eigenschappen

• Maximale doorvoersnelheid is 10.2 Gbit/s (gigabit per seconde). Hierdoor kan HDMI 2.0, Ultra HD 4K beelden weergeven in 60 fps (frames per seconde).
• Geschikt voor de{nieuwste Ultra HD 4K60 resolutie (3840× 2160 / 60Hz) Deep Color en 4:2:0 chroma kleuren.
• Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van subtiele gradaties en hogere contrastverhouding)
• Ondersteunt alle 3D formaten (geschickt voor gebruik met uw eigen 3D apparatuur)

3.4 Inhoud van de verpakking

A. 1 × zender (HMDI transmitter)
B. 1 x ontvanger (HDMI receiver)
C. 1 x voedingsadapter
D. 1 x Infrarood ontvanger kabel
E. 1 x Infrarood verlengkabel met 1 blaster led
F. 1 x gebruiksaanwijzing
G. 1 x bevestigingsmaterial

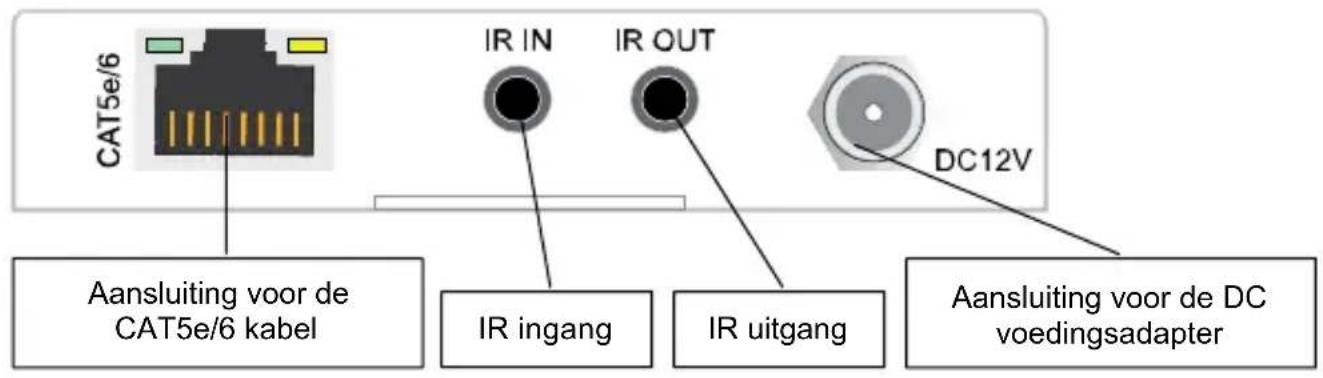

Zender linkerzijde

Zenderrechtzerzijde

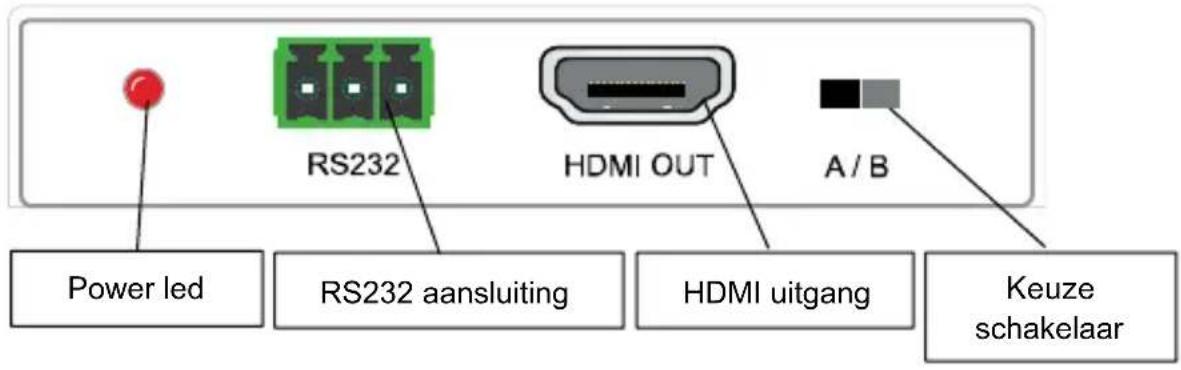

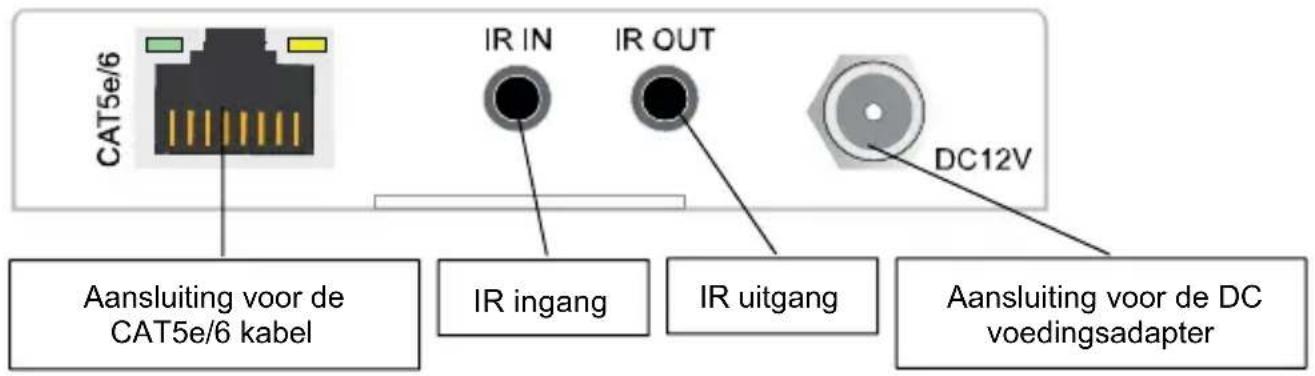

Ontvanger linkerzijde

Ontvanger rechterzijde

Voedingsadapter

4 Aan de slag

4.1 Tips voor installmentie

• Schakel alle apparatuur (tv en HDMI bronnen) eerst uit voordat u deze aansluit op de MegaView 141 UHD™. Indien deutsche nicht uitgeschakeld können worden, verwijder dan de stekker uit het stopcontact.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de Beste beeld- en geluidskwaliteit.
• Wees voorzichtig黄埔ens het aansluiten van uw HDMI kabels. Deze können makkelijk beschadigd raken.

UTP-, FTP- of STP- kabel
24AWG oflager
Solid twisted pair
- 100 ohm bij 1MHz
- RJ-45 aansluiting volgens de EIA/TIA T568B standard

In plaats van CAT5e kabel kan ook CAT6 kabel toegepast worden (deze is van betere kwaliteit). Om de overdrachtskwaliteit te optimalisieren gebruik dan "solid twisted pair" CAT5e of CAT6 kabel.

4.3 Installatie van de zender en ontvanger

Ter controle van de goede werkung van het systeme is het raadzaam om de opstelling eerst te testen met een korte CAT5e/6 kabel lenghte.

1. Schakel alle apparaten uit voordat u begint met aansluten.

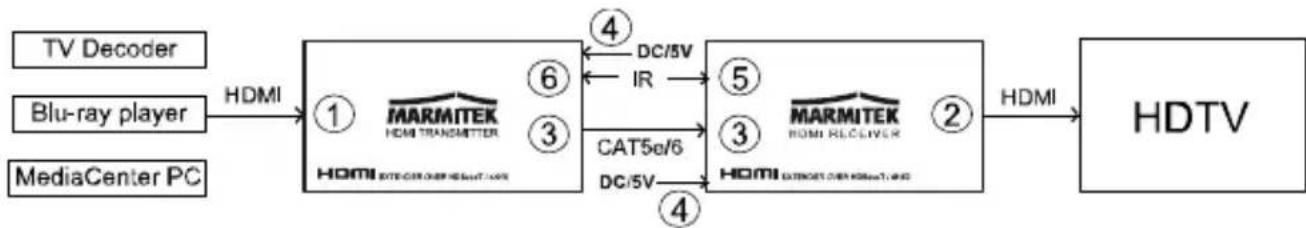

2. Sluit de HDMI bron (Blu-ray disc speler, tv decoder, media center pc, etc.) aan op de MegaView 141 UHD™ zender [1] met behulp van een HDMI kabel (niet meegeleverd).
3. Sluit de MegaView 141 UHD™ ontvanger [2] aan op uw tv of projector met behulp van een HDMI kabel (niet meegeverd).
4. Gebruik éen CAT5e/6 netwerkkabel om de zender en ontvanger van MegaView 141 UHD™ met elkaar te verbinden [3].

Let op! De MegaView 141 UHD™ werkkt alleen met een directe verbinding:tussen de zender en de ontvanger en kan Niet op een bestaand thuisnetwerk (LAN) worden aangesloten, dit kan schade aan het apparaat of uw netwerk routerveroorzaken.

1. Sluit de voedingsadapter [4] aan op de "12 VDC" aansluiting van de MegaView 141 UHD™ zender of ontvanger en plug de adapter in een stopcontact.

Let op! Plaats de MegaView 141 UHD™ zender of ontvanger nicht in een afgesloten ruimte zoals een tv meubel of gelijkwaardig. Zorg voor voldoende ventilatie om ervoor te zorgen dat het productaar behoren functioneert en als bescherming gegen oververhitting.

4.4 Installatie infrarood retour

De MegaView 141 UHD™ heeft een ingebouwd "infrarood retourkanaal" waarkee u het aangesloten apparaat vanuit een andere ruimte of door gesloten kastdeurtjes kurz bedieren met uw eigen afstandsbediening.

1. Sluit de infrarood (IR) ontvanger [D] aan op de "IR IN" aansluiting van de MegaView 41™ ontvanger [5].
2. Plaats deze zo dat deze zichtbaar is voor uw (infrarood) afstandsbediening zodate deze de verzonden commando's kan ontvangen (max. 6 meter).
3. De meest logische plaat voor de IR ontvanger is in de buurt van uw tv of projector.

4. Door de zichklevende strip isplaatsing vrijwel overal möglichk.

5. Experimenteer voor de juisteplaats voordat u de IR ontvanger definitief vastplakt.

Let op! De zichklevende strip kan op bepalde oppervlakken verkleuringveroorzaken of bij verwijdering lijmresten achefterlaten.

1. Sluit de infrarood (IR) verlngkabel [E] aan op de "IR OUT" aansluiting van MegaView 141 UHD™ zender [6].
2. Plak de infrarood (IR) blaster led in de buurt van de HDMI bron.
3. Bij een juiste plaatsing kan een blaster led alle a/v apparatuur bedieren die in hetzelfde compartment van een kastje staan.
4. Experimenteer voor de juisteplaats voordat u de IR blaster led definitief vastplakt.

Let op! De zichklevende kan op bepaalde oppervlakken verkleuring veroorzaken of bij verwijdering lijmresten anschterlaten.

4.5 Installatie Power over Cable (POC)

De MegaView 141 UHD™ ondersteunt bi-directionele Power over Cable technologie waarmee het möglichk is om de zender en ontvanger op eenvoudige wijze vanaf 1 punt te voorzien van voedingsspanning. Hierdoor is een stroomaansluiting voor de ontvanger bij de tv Niet meer nodig. De voedingsspanning worden door de zender via de CAT5e/6 kabel doorgegeven aan de ontvanger. Dankzij deze ingebouwde technologie(Int) u de ontvanger uit het zichplaatsen awhileuwondenaarvoor een stopcontact benodigd is.

5 Gebruik

1. Zet de HDMI bron (bijvoorbeeld tv decoder of multi media pc) aan.
2. Zet de tv of projector aan en selecteer de juiste ingang. Meestal doet u dit door de A/V of de EXT toets van uw afstandsbediening in te drukken.
3. U krijgt direct beeld van de aangesloten HDMI bron.
4. Met de MegaView 141 UHD™ kurz u ook de HDMI bron bedieren vanuit een andere ruimte, door met de eigien afstandsbediening op de IR ontvanger te richten en een knop in te drukken.

6 Technische specifications

Video

Data overdracht HDBaseT

Video resolutie 4K(4096x2160)@60Hz en 1080p@60Hz

3D formaten 1080p@/24 Hz, en 720p@60Hz

HDMI standard HMI 2.0b, CEC, EDID, DVI, alle 3D

formaten en Deep Color 36-bit.

HDCP standaarden HDCP 2.2 en HDCP 1.4

Kleurformaten

Kleurdiepte

Videobandbreedte

Klokfrequentie

RGB

36-bit.

10.2

340 MHz.

en

Gbps.

Audio

Audio formaten

DTS-HD Master Audio, Dolby TrueHD,

Dolby Digital/ AC3,

UTP/ CATx aansluiting

UTP/ CATx aansluiting

Lengte kabel: 150 cm

Infrarood verlengkabel met 1 blaster led

Frequentie bereik: 30 - 60 kHz

Infrarood zend bereik: ± 1 meter

Aansluting: 3,5mm jack plug

Lenght kabel: 100 cm

Algemeen

Omgevingstemperatuur +0 tot +70^ C

Omgevingsvochtigheid 10% to 85%

Voeding 100-240 VAC 50/60 Hz, 5 VDC 1A

Technologie voeding Power over cable (POC)

Specifications können wijzigen zonder voorafgaande melding hiervan.

7 Veelgestelde vragen (FAQs)

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluten van de MegaView 141 UHD™, probeer dan het probleem te achechteralen door de apparaten een voor een aan te sluiten op uw tv of projector. Op deze manier kutu bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI kabels, de MegaView 141 UHD™ of de tv.

• Controller of de voedingsadapter is aangesloten en in het stopcontact zit.
• Gebruik uitsluitend High Speed HDMI® gecertificierde kabels voor de beste beeld- en geluidskwaliteit.
• Gebruik geen HDMI kabels die langer�zijn dan gespecifieerd in de technische gegevens
• Controller of de HDMI kabels en/ of connectoren nicht beschadigd zijn
• Zowel de HDMI bron als uw tv of projector dient HDMI volledig te ondersteunen
• Controller of uw HDMI bronnen en tv of projector de kopieerbeveiliging HDCP 2.2 (High bandwidth Digital Content Protection) ondersteunen.

Geen (of slecht) beeld en geluid

• Controller of de HDMI bron aan staat.
• Gebruik alleen CAT5e/CAT6 kabel zoals gespecificeerd in hoofdstuk 4. Vereisten.
• Controller of de CAT5e/CAT6 babel een goede verbinding maakt (geen breuken).
• Controller of de RJ-45 volgens de EIA/TIA T568B standard is aangesloten.
  Zorg ervoor dat de maximale kabellengte nicht worden overschreten.
• Installer uw systeme om zo min mogelijk in de buurt van RF bronnen (draadloze apparatuur).
• Stel een lagere resolutie in op uw HDMI bron, möglichk kan de gebruikte CAT5e/6 kabel de bandbreedte van hoger resoluties nicht aan.

Heeft u vragen die hierboven nicht beantwoord worden? Kijk dan op www.marmitek.com

8 Kennisgeving

8.1 Verklaring van Overeenstemming

Bij deze verklaart Marmitek BV, dat deze MegaView 141 UHD 2.0^TM voldoet aan de essentièle eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlij 2014/30/EU van het Europees Parlement en de Raad van 26 februari 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake elektromagnetische compatibiliteit (herschikking).

Richtlijn 2014/35/EU van het Europees Parlement en de Raad van 26 februar 2014 betreffende de harmonisatie van de wetgevingen van de lidstates inzake het

op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen.

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 Juni 2011 betreffende beperking van het gebruik van bepalde gevaarlijke stoffen in elektrische en elektronische apparatuur.

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in Niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

8.2 Recycling

Milieu-informatie voor klanten in de Europese Unie en andere Europese landen met gescheden inzamelingssystemen.

— Dit symbol op het product of op de verpakking wijst erop dat dit product nicht als huishoudelijk afval mag worden behandeld. Het要去chter maar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. U bent zich verantwoordelijk voor de vernietiging van deze en andere elektrische en elektronische apparatuur via deaarvoor door de landelijkke ofplaatselijkke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze apparatuur voorkomt möglichke negatieve gevolgen voor het milieu en de gezondheid. Voormeer informatie over het vernietigen van uw oude apparatuur neemt u contact op met deplaatselijkke autoriteiten of afvalverwerkingsdienst, of met de winkel waar u het product hebt aangeschaft.

8.3 Auteursrechten

Marmitek is een handelsmerk van Germatron BV.

MegaView 141 UHD 2.0^TM is een handelsmerk van Marmitek BV. Alle rechten voorbehonden.

Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief maar nicht beperkt tot model nummers, software, audio, video, tekst en Foto's) berust bij Marmitek BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging, openbaarmaking of verzending zonder de Voorafgaande schriftelijkke toestemming van Marmitek is strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op alle reproducties.

Andere in deze handleiding genoemde bedrijfs- of productnamen können handelsmerken van de desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter informatatie. Dit betekent nicht datDEXe producten door Marmitek worden aanbevolen of door Marmitek zich goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot de betrouwbaarheid vanDEXe producten.

Marmitek BV - Postbus 4257 - 5604 EG Eindhoven - Nederland
