MANUAL DE USUARIO MegaView 141 UHD MARMITEK

1 Contenido 39
2 Instrucciones de seguridad 40
3 EI producto 41

3.1 Introduccion 41
3.2 Ventajas 41
3.3 CharacteristicadelHDMI 41
3.4 Contenido del embalaje 41

4 Primeros pasos 44

4.1 Consejos para la instalacion 44
4.2 Requisitos cable CAT5e/CAT6 44
4.3 Instalacion del transmisor y del receptor 44
4.4 Instalacion del returno infrarrojo 45
4.5 Instalacion de Power over Cable (POC) 45

5 Empleo. 46

5.1 Puesta en marcha 46

6 Especificaiones techniques. 47
7Preguntas frecentes (FAQs) 49
8 Notificacion 50

8.1 Declaracion de conformidad 50
8.2 Derechos de propidad intelectual 50

2 Instrucciones de seguridad

Lee este modo deemploi atentamente antes de usar el dispositivo y guardalo para consultarlo si Neededo.

• Exclusivamente para el uso en situos interiores.
• No use el producto en un ambiente humedo o en la cercanía de agua.
• No exponga el producto a temperatas extremamente altas o bajas, fuentes de luz muy potentes o luz solar directa.
• Este produit no es un juguete. Asegürese de que está fuera del alcance de los niños.
• Nunca abra el producto (a exception de compartmentimiento de pilas): Puede contener piezas que se encontrar bajo una tensión mortal.
• Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las pilas como residuos químicos. Nunca use pilasURTAS y viejas o pilas detipsos distinctos a la vez. Quita las pilas si no usa el sistemas durante mucho tiempo. Cuando pone las pilas, presta atencion a la polaridad (+/ -): si no son puestos de manera justa, pueda causar peligro de explosiOn.
• No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo.
• Nunca conecte un adaptor de si es está dañado. En este caso, por favor entre en contacto con su proveedor.
• Deja las reparaciones o servicios a personal experto.
• Quite el adaptador de corriente de la toma si no usa el dispositivo durante mucho tiempo.
• En caso de uso indefinido o modificaciones y reparaciones montados por sufaulto, la garantía se深加工á.
• En caso de uso indefinido o inappropriado, Marmitek no accepts任何一个 responsabilité de producto.
• Marmitek no accepts the responsibility for any consequences that differen de la responsabilidad de producto legal.

3 EI producto

3.1 Introduccion

Felicidades por la compra del Marmitek MegaView 141 UHD™! El MegaView 141 UHD™ facilita la extension de senales HDMI y DVI mediante un solo cable de red. Extender un cable HDMI hasta 70 metros con un solo cable de red! Disfrutar en除外 lugar de la casa del contenido Ultra HD más actual y ver Netflix opeléculas Blu-ray en 4K,mantiendo un excellente contraste y-coloredes maravillosas. Todos nuestros produits se desarrollan y se producen de acuerdo con los más altoestandares de calidad.

3.2 Ventajas

• Tecnología HDBaseT (transmisión de video HD sin compresión, incluso 4K60 Ultra HD, 1080p Full HD y todos los formatos 3D).
• Control de dispositivos A/V conectados a distancia con la función de returno infrarrojo o Consumer Electronics Control (CEC).
• Sin necessities de una toma de corriente para el receptor al bajo del TV gracias a la Tecnología Power over Cable (POC) incorporaada.
• LPCM7.1, Dolby TrueHD & DTS HD Master Audio (soporte de audio de alta calidad).
• Soporte de HDCP 2.2 para la reproduccion de contenido 4K Ultra HD protegido.

3.3 Characteristicas del HDMI

• Velocidad de transmisión maximal de 10,2 Gbit/s (gigabit porsegundo) que faculta la reproduccion de imagenes Ultra HD 4K en 60 fps (fotogramas porsegundo).
• Adecuado para la resolution más actual de Ultra HD 4K60 (3840 x 2160 / 60 Hz), Deep Color y submuestro de crominancia 4:2:0.
• Deep Color 36-bit, (millares de-coloredes en vez de millones, mejor reproduccion degradaciones sutiles y contraste elevado).
• Soporte todos los formatos 3D (apto para el empleo con dispositivos 3D ya presentes en casa).

3.4 Contenido del embalaje

A. 1 × Ultra HD transmitter (HMDI transmitter)
B. 1 x Ultra HD receptor (HDMI receiver)
C. 1 × adaptador de alimentación
D. 1 × cable receptor infrarrojo
E. 1 x cable extensor infrarrojo con 1 LED blaster
F. 1 x modo de empleo
G. 1 x material de montaje

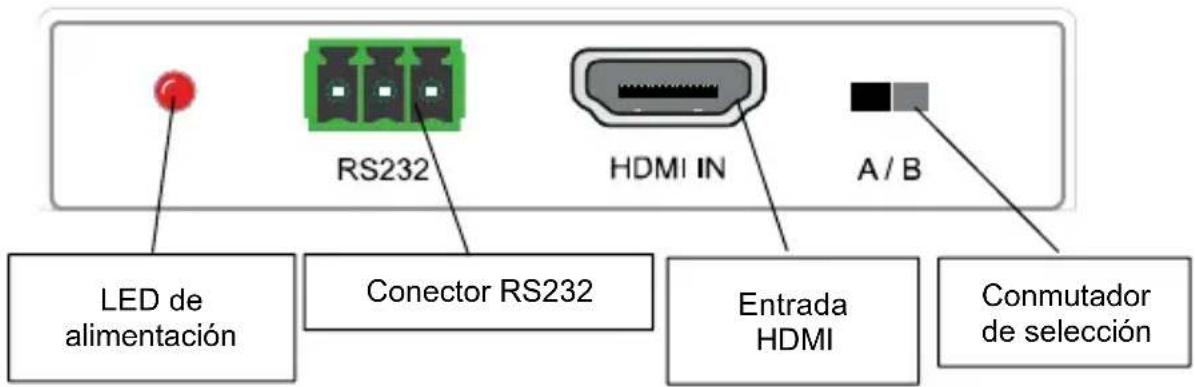

Transmisor parte izquierda

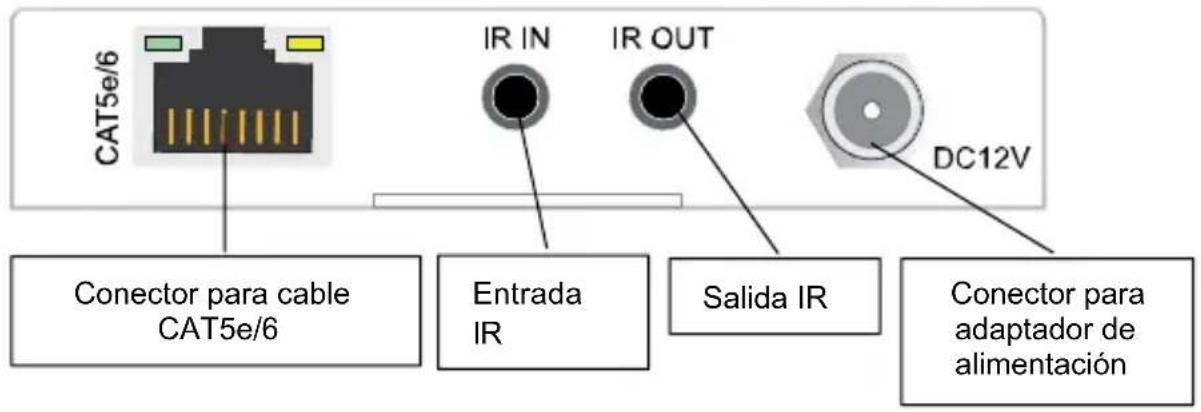

Transmisor parte derecha

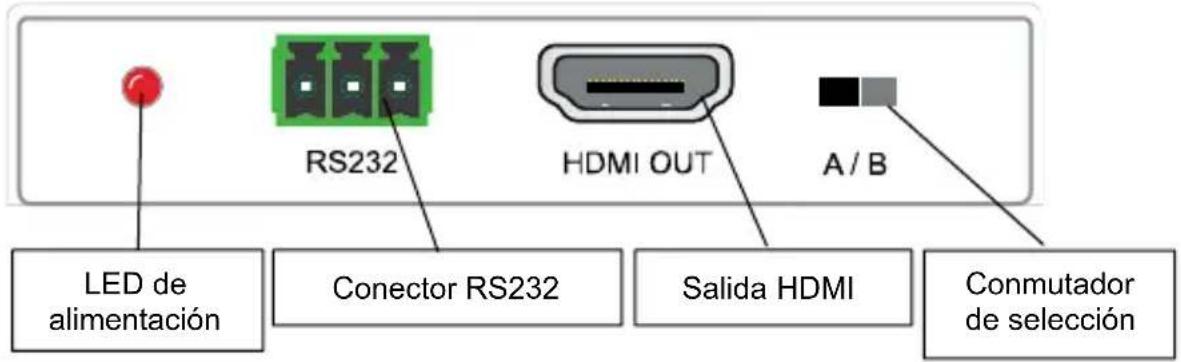

Receptor parte izquierda

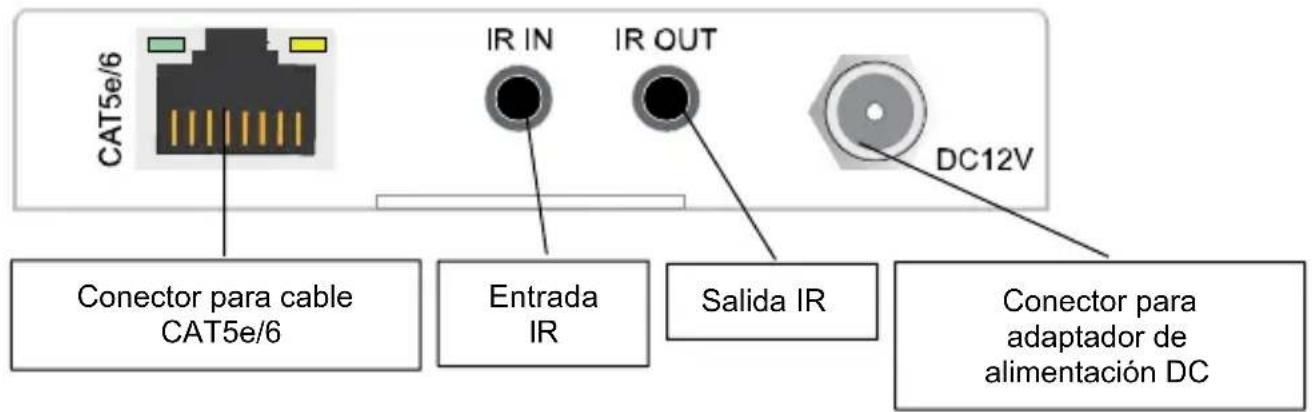

Receptor parte derecha

Adaptador de alimentación

4 Primeros pasos

4.1 Consejos para la instalación

• Apaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el MegaView 141 UHD™. Si no se pueda apagar, disenchúfalos.
• Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior deImagen y sonido.
• Maneja los cables HDMI con cuidado, poder danarse fácilmente.

4.2 Requisitos cable CAT5e/CAT6

• Cable UTP, FTP o STP
  24AWG inferior
• Cable solido de par trenzado (solid twisted pair)
  100 ohm y 1MHz
• Conector RJ-45 selon el estandar EIA/TIA T568B

Se puedaemployar cables CAT5e y cables CAT6 (mejor calidad). Para optimizar la transmisión,emplea cables solidos de par trenzado CAT5e o CAT6.

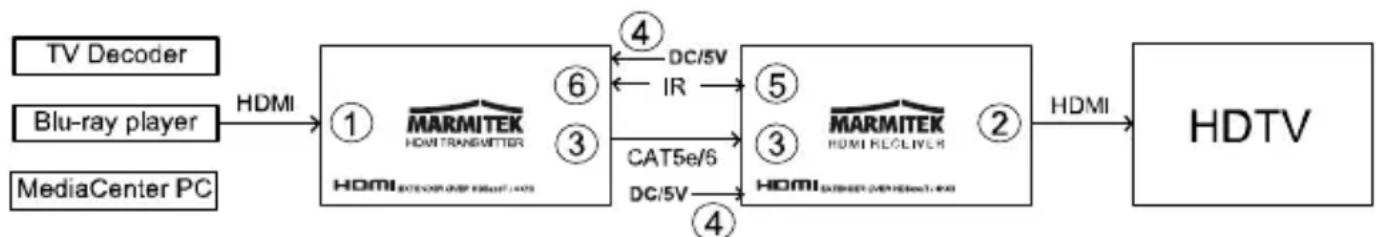

4.3 Instalación del transmisor y del receptor

Para procombar el funciona aadeuado del systema se recomienda un test con cables CAT5e/6 cortos.

1. Apaga todos los dispositivos.
2. Conecta la fuente HDMI (reproductor Blu-ray, TV, decodificador, ordinador centro multimedia etc.) con el transmisor [1] del MegaView 141 UHD™ empleando un cable HDMI (no suministrado).
3. Conecta el receptor [2] del MegaView 141 UHD™ con el TV o projectorempleando un cable HDMI (no suministrado).
4. Conecta el transmisor y el receptor del MegaView 141 UHD™ entre ellos con un cable de red CAT5e/6 [3].

jAtencion! El MegaView 141 UHDTM solamente funciona cuando el transmisor se conecta directamente al receptor. No se可以选择 integrar en una red domestica (LAN) establisha. Podria dar aar el dispositivo o el ruter.

1. Conecta el adaptor de alimentacion [4] con el conector "12 VDC" del transmisor del MegaView 141 UHD™ y enchufa el adaptor en la toma de corriente.

jAtencion! El transmisor y el receptor del MegaView 141 UHD™ no seiben colocar bajo de un espacio cerrado como por exemple un mueble de TV. Asegürese de una

buena ventilación para garantizar un funcionacorrecto del producto y evitar sobrecalentimiento.

4.4 Instalación del returno infrarrojo

El MegaView 141 UHD™ dispone de un incorporeal canal de returno infrarrojo que faculta el control del dispositivo conectado desde other habitacion o a trovés de las puertas cerradas de un armario utilizing su mando a distancia de tiempo.

1. Conecta el receptor infrarrojo [D] con el conector "IR IN" del receptor MegaView 141™ [5].
2. Colocalo bajo el Campo Visual del mando a distancia (infrarrojo) para recibir los comandos que se envian por el mando (max. 6 metros). Lógicamente el receptor IR se coloca cerca del TV o projector.
3. La cinta autoadhesiva facilita la colocacion en casorialquier situio.
4. Experimenta para encontrar el situado antes dePEGAR el receptor IR definitivamente.

jAtencion! En ciertas superficies la cinta autoadhesiva puede causar descoloraciones o partirostos de pegamento al quitarla.

1. Conecta el cable extensor infrarrojo (IR) [E] con el conector "IR OUT" del transmisor MegaView 141 UHD™ [6].
2. Fija el LED blaster infrarrojo (IR) en la cercanía de la fuente HDMI.
3. Si está bien colocado, un solo LED blaster pueda controlar todos los dispositivos A/V que se encontrartran en el mesmo compartmento de un armario.
4. Experimenta para encontrar el situado antes de pegar el receptor IR definitivamente.

jAtencion! En ciertas superficies la cinta autoadhesiva puede causar descoloraciones o estarostos de pegamento al quitarla.

4.5 Instalación de Power over Cable (POC)

El MegaView 141 UHD™ soporte la Tecnología bidirectional de Power over Cable que Facilita suministrar tanto el transmisor como también el receptor con alimentación electrónica desde un solo punto. De esta manière ya no se necesita una toma de corriente para el receptor al lado del TV. El transmisor envía la electricidad agravés de un cable CAT5e/6 al receptor. Gracias a esta Tecnología es possible colocar el receptor fuera del camino visual y sin necessities de una toma de corriente.

5 Empleo

5.1 Puesta en marcha

1. Enciende la fuente HDMI (por exemple, un decodificador TV o un ordinador centro multimedia).
2. Enciende el TV o projector y selección la entrada correcta. En la mayoría de los casos hay que pulsar el botón de A/V o EXT en el mando a distancia de tiempo.
3. Se reproduce la imagen de la fuente HDMI.
4. Con el MegaView 141 UHD™ también se pueda controlar la fuente HDMI desde的那一 habitacion. Simplemente dirige el mando a distancia hacía el receptor IR y pulsa un botón.

6 Especillas técnicas

Video

Transmisión de datos HDBaseT

Resolución de video 4K@4096x2160)@60Hz y 1080p@60Hz

Formatos 3D 1080p@/24 Hz, y 720p@60Hz

Estándar HDMI HDMI 2.0b, CEC, EDID, DVI, todos los

formatos 3D y Deep Color 36-bit

Estandares HDCP HDCP 2.2 y HDCP 1.4

Códigos de-colored RGB y YCbCr 4:2:0

Profundidad de color 36-bit

Ancho de banda de video 10.2 Gbps

Frecuencia de reloj 340 MHz

Audio

Formatos de audio DTS-HD Master Audio, Dolby TrueHD, Dolby

Digital/AC3

DTS 5.1 y PCM estéreo

Transmisor

Entrada A/V 1 x entrada HDMI

Conector UTP/CATx RJ45, EIA/TIA T568B

Dimensiones (A x A x P) 16 x106 x 84 mm

Peso 250g

Receptor

Salida A/V 1 x salute HDMI

Conector UTP/ CATx RJ45, EIA/TIA T568B

Dimensiones (A x A x P) 16 x106 x 84 mm

Peso 250g

Longitud cable CAT 5e/6 Max. 40m@4K60Hz y 70m@1080p

Longitud decableHDMI Max.15m

Rango de Frequencia 30 - 60 kHz

Rango de recepción infrarroja ± 6 m

Conector 3,5 m

Longitud cable 150 cm

Cable extensor infrarrojo con 1 LED blaster

Rango de Frequencia 30 - 60 kHz

Rango de transmisión infrarroja ± 1 m

Conector 3,5 m

Longitud cable 100 cm

General

Temperatura ambiental +0a + 70^

Humedad 10 % a 85 %

Alimentación 100-240 VAC 50/60 Hz, 5 VDC 1A

Tecnología de alimentación Power over Cable (POC)

Las specifications seonianen carbiar sin previo aviso.

7 Preguntas frecuentes (FAQs)

NoImagen y sonido (o de mala calidad)

Si après de la connexion del MegaView 141 UHD™ no hayImagen y sonido, conecta cada dispositivo individualmente con el TV o projector. De esta manière averigua si el problema se causa por las fuentes HDMI, los cables HDMI, el MegaView 141 UHD™ o del TV.

• Controla si el adaptor de alimentacion está connectado y enchufado en la toma de corriente.
• Emplea exclusivamente cables certificados de High Speed HDMI® para una calidad superior deImagen y sonido.
• No emplee cables HDMI que superan la longitudonda indica en las specifications sociales.
• Controla si los cables HDMI y/o los connectores está dañados.
• Es Neededo que la fuente HDMI y el TV o projector soportan el HDMI.
• Controla si las fuentes HDMI y el TV o projector soportan la proteccion anticopia HDCP 2.2 (High bandwidth Digital Content Protection).

NoImagen y sonido (o de mala calidad)

• Controla si la fuente HDMI está encendida.
• Solamente emplea cables CAT5e/CAT6 como especificado en capitulo 4. Requisitos.
• Controla si el cable CAT5e/CAT6 establiece una buena conexión (no está所提供).
• Controla si el RJ-45 se ha conectado cuando el estándar EIA/TIA T568B.
• No supere la longitud maximizing del cable.
• Evita instalar el sistema en la cercanía de fuentes RF (dispositivos inalábricos).
• Ajusta unaResolution inferior en la fuente HDMI, es possible que el cable CAT5e/6 empleado no sea compatible con los anchos de banda de resolutions superiores.

No ha工程技术 a su pregunta? Visite www.marmitek.com

8 Notification

8.1 Declaración de conformidad

CE Marmitek BV declara que este MegaView 141 UHD™ cumple con las exigencias esenciales y con lasdemas reglas relevantes de la directriz: Direcva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonizacion de las legislaciones de los Estados miembrs en materia de compatibilidad electromagnética (refundacion).

Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonizacion de las legislaciones de los Estados miembrlos en materia de commercializacion de material eletrico destinado a utiliser con determinados limites de tension.

Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre restricciones a la utilizacion de determinadas sustancias peligrosas en aparatos electricos y electronicos.

Información medioambiental para pacientes de la Unión Europea y en paises europeos con sistemas de tratamiento selectivo de residuos.

• Este*simbolo en el equipo o en su embalaje indica que el presente producto no pueda ser tratado como residuos domestico normal. Debeletalgarse en el correspondiente punto de recogida de equipos electricos y electrónicos. Es responsabilidad suya desechar este y cualesquieraothers aparatos electricos y electrónicos a travésde los+puntos de recogidaqueponen a su disposicionel gobernoy las autoridades locales. Aldesearcharreciclarcorrectamente这些 aparatos estaracombuyendo a evitar posibles consecuencias negativas para el medio ambiente y la salud de laspersonas.Sideseaobtenerinformationmasdetallada sobreliminacion segura de su aparato usado, consulta alas autoridades locales,al serviceode recogida y eliminacion de residuos de su zona o pregunte en la tiendaondeakquirioel producto.

8.2 Derechos de propidad intelectual

Marmitek es unamarca registrada de Germatron BV. MegaView 141 UHD™ es unamarca registrada de Marmitek BV. Todos los derechos reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en el aparece. Marmitek no se responsabiliza de los posibles errors de impresión o copia. Propiedades intelectuales y todos los demás derechos de propiedad al contenido (inclujo pero no limitado a número de modelos, software, audio, video, texto yotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo aviso en forma escrita por Marmitek es estRICTamente prohibido. Todos los derechos de propiedad intelectual yotiros derechos de propiedad son aplicables a todas las reproducciones. Los nombres de otheras entreprises y produits Mentionados en este manual peuvent ser marcas commerciales de sus respectivas entreprises. La Mention de produits de terceras partes tiene únicamente propósitos informativos y no constituya aprobacion ni recomendacion. Marmitek declina toda responsabilidadreferente al uso o el funcionaamento de这些东西 productos.

Marmitek BV - Apartado de correos 4257 - 5604 EG Eindhoven
Paises Bajos
