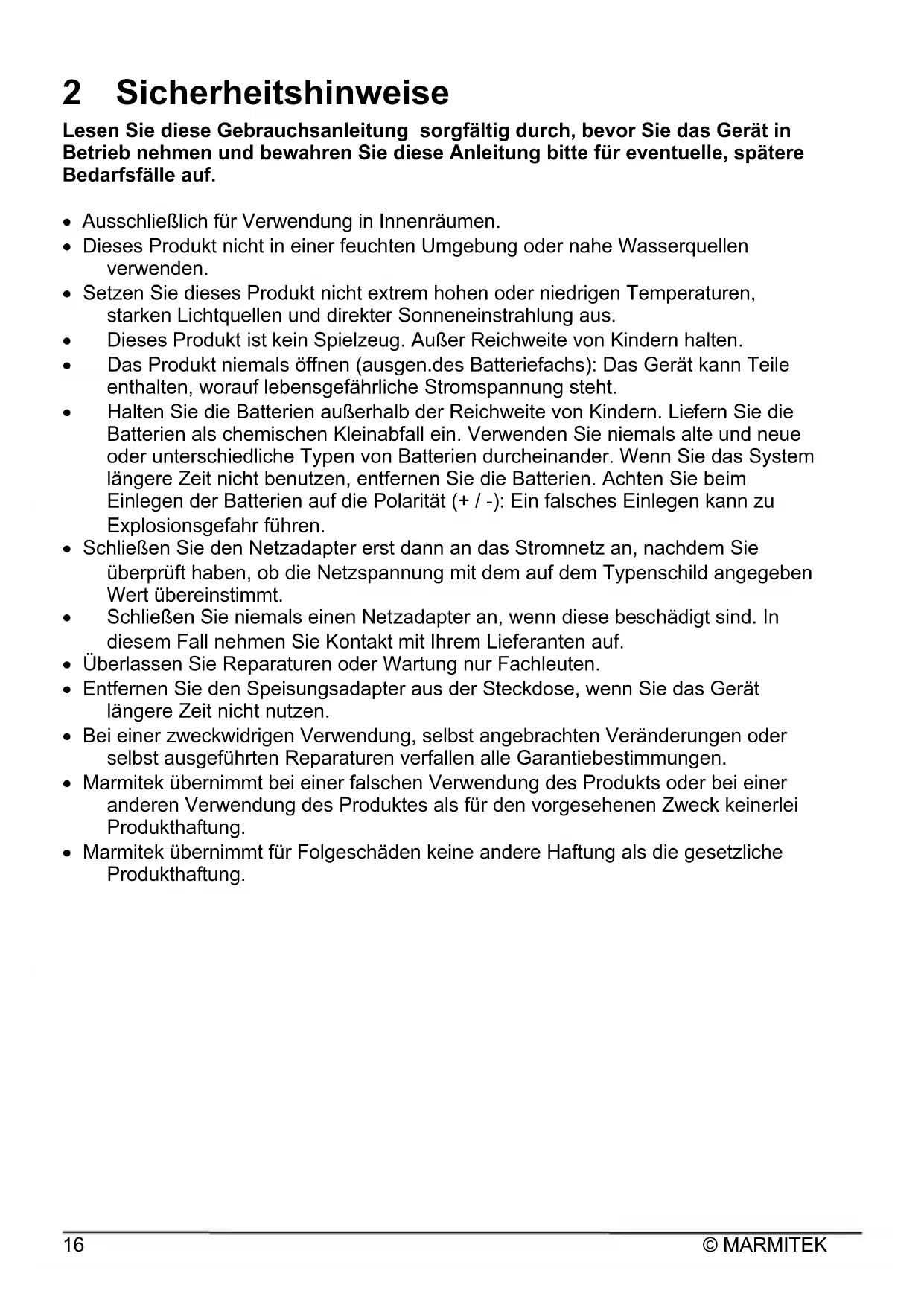

2 Sicherheitshinweise Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und bewahren Sie diese Anleitung bitte für eventuelle, spätere Bedarfsfälle auf. x Ausschließlich für Verwendung in Innenräumen. x Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen verwenden. x Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen Temperaturen, starken Lichtquellen und direkter Sonneneinstrahlung aus. x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten. x Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. x Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen. x Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. x Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf. x Überlassen Sie Reparaturen oder Wartung nur Fachleuten. x Entfernen Sie den Speisungsadapter aus der Steckdose, wenn Sie das Gerät längere Zeit nicht nutzen. x Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. x Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. x Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.MEGAVIEW 141 UHD™

DEUTSCH 3 Ihr Produkt

Herzlichen Glückwunsch zum Erwerb des Marmitek MegaView 141 UHD™!. De MegaView 141 UHD™ macht es auf einfache Weise möglich, ein HDMI oder DVI Signal über nur ein Netzwerkkabel zu verlängern. Verlängern Sie Ihr HDMI Kabel auf ganze 70 Meter über nur 1 Netzwerkkabel! Genießen Sie an anderer Stelle im Haus die neuesten Ultra HD Inhalte und sehen Sie Netflix oder einen Blu-ray Film in 4K mit Erhalt eines unübertroffenen Kontrasts und herrlichen Farben. Alle von Marmitek entwickelten und hergestellten Produkte entsprechen den höchsten Qualitätsanforderungen.

x HDBaseT Technologie (nicht komprimierte HD Videoübertragung inklusive 4K60 Ultra HD, 1080p Full HD und alle 3D Formate) x Fernbedienung eines angeschlossenes A/V Geräts mit der Infrarot Rückfunktion oder Consumer Eletronics Control (CED) möglich. x Durch eingebaute Power over Cable (POC) Technologie ist ein Stromanschluss für den Empfänger am Fernseher nicht mehr nötig. x LPCM7.1, Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio- Unterstützung) x Unterstützt HDCP 2.2 zum Abspielen von geschützten 4K Ultra HD-Inhalten..

3.3 HDMI Eigenschaften

x Der maximale Datendurchsatz beträgt 10,2 Gbit/s (Gigabit pro Sekunde). Somit kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 FpS (Frames pro Sekunde) wiedergeben x Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), Deep Color und 4:2:0 Chroma Farben x Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis) x Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D Geräten)

3.4 Verpackungsinhalt

A. 1 x Ultra HD sender (HMDI (Transmitter) B. 1 x Ultra HD empfänger (HDMI Receiver) C. 1 x Speisungsadapter D. 1 x IR Empfängerkabel E. 1 x Infrarot Verlängerungskabel mit 1 Blaster LED F. 1 x Gebrauchsanleitung G. 1 x Befestigungsmaterial© MARMITEK

Empfänger linksseitig

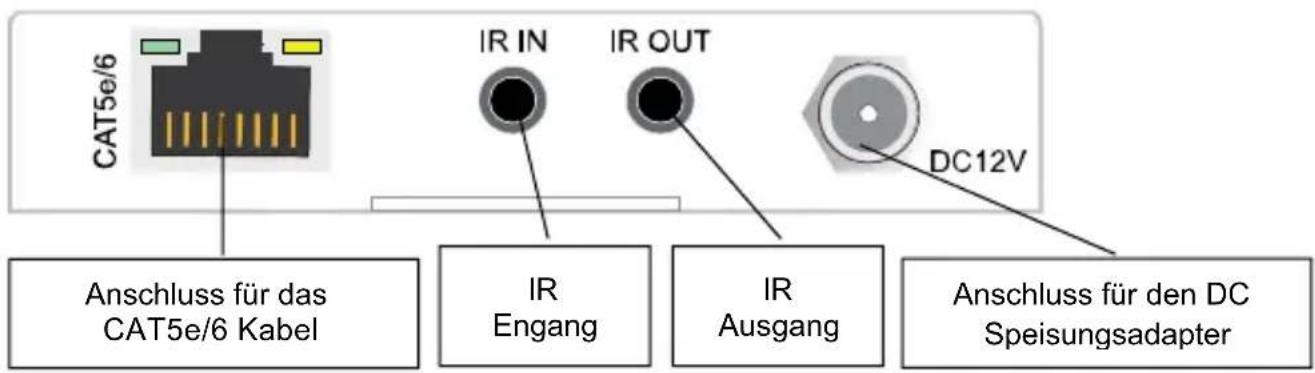

Anschluss für das CAT5e/6 Kabel

Eingang Anschluss für den DC Speisungsadapter

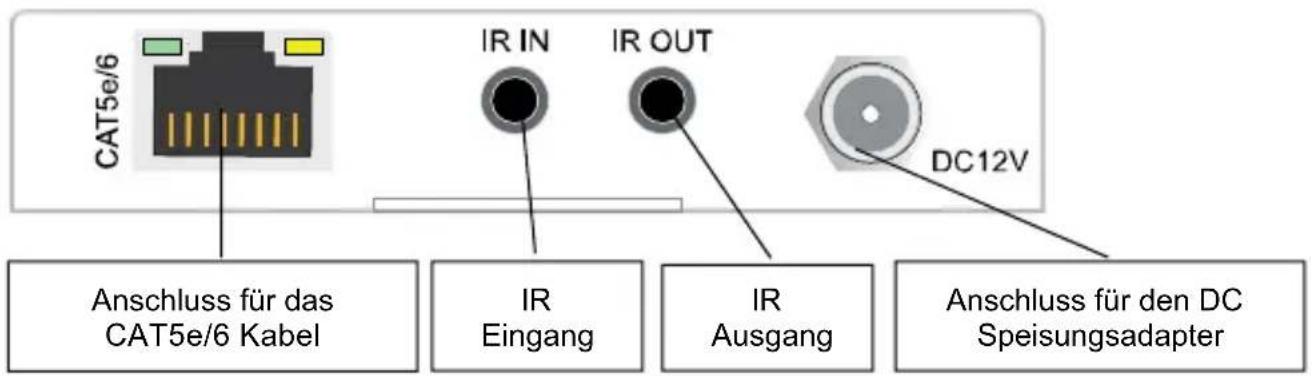

Ausgang Anschluss für das CAT5e/6 Kabel

Engang Anschluss für den DC Speisungsadapter

Ausgang Wahl- schalterMEGAVIEW 141 UHD™

DEUTSCH Empfänger rechtsseitig

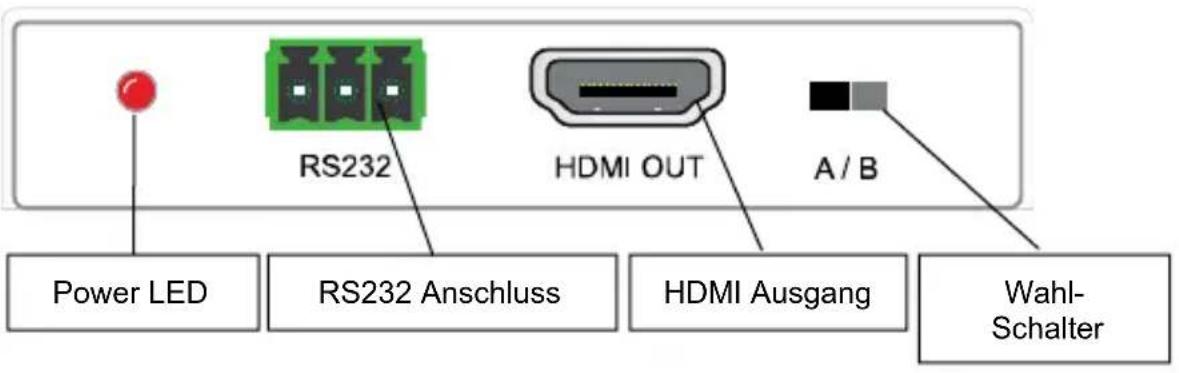

RS232 Anschluss HDMI Ausgang Power LED Wahl- Schalter© MARMITEK

x Schalten Sie zunächst alle Geräte (TV und HDMI Quellen) aus, bevor Sie diese an den MegaView 141 UHD™ anschließen. Entfernen Sie den Stecker aus der Steckdose, falls diese nicht ausgeschaltet werden können. x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI

zertifizierte Kabel. x Lassen Sie während des Anschließens Ihrer HDMI Kabel Vorsicht walten. Diese können schnell beschädigen.

4.2 Anforderungen CAT5e/CAT6 Kabel

x UTP-, FTP- oder STP- Kabel x 24AWG oder niedriger x Solid Twisted Pair Kabel x 100 Ohm bei 1MHz x RJ-45 Anschluss gemäß der EIA/TIA T568B Norm Anstatt eines CAT5e Kabels kann auch ein CAT6 Kabel verwendet werden (dieses ist von besserer Qualität). Zur Optimierung der Übertragungsqualität nutzen Sie dann “Solid Twisted Pair CAT5e oder CAT6 Kabel.

4.3 Installation des Senders und Empfängers

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunächst mit kurzen CAT5e/6 Kabellängen auszuprobieren.

1. Schalten Sie, bevor Sie beginnen, sämtliche Geräte aus.

2. Schließen Sie die HDMI Quelle (Blu-ray Discplayer, TV Decoder, Mediacenter

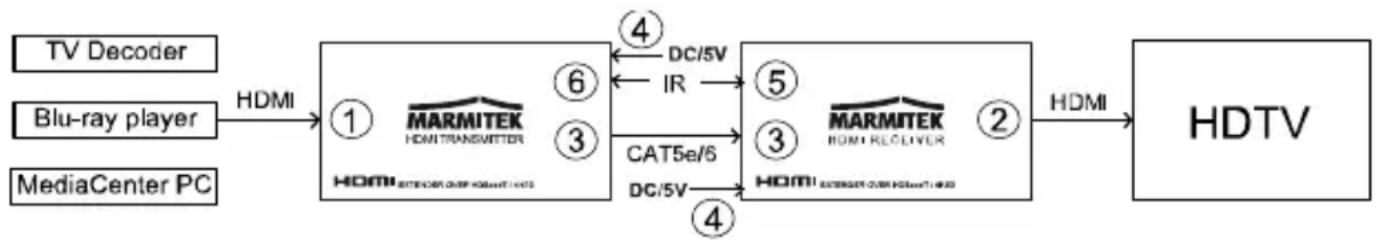

PC, etc.) mithilfe eines HDMI Kabels (nicht enthalten) an den MegaView 141 UHD™ Sender [1] an.

3. Schließen Sie den MegaView 141 UHD™ Empfänger [2] mithilfe eines HDMI

Kabels (nicht enthalten) an Ihren TV oder Projektor an.

4. Nutzen Sie ein einzelnes CAT5e/6 Netzwerkkabel, um Sender und Empfänger

des MegaView 141 UHD™ miteinander zu verbinden.[3]. Achtung! Der MegaView 141 UHD™ arbeitet nur, wenn eine direkte Verbindung zwischen Sender und Empfänger hergestellt wird und kann nicht an ein vorhandenes Hausnetzwerk (LAN) angeschlossen werden, da das Schäden an Ihren Geräten oder Ihrem Netzwerk-Router verursachen kann.MEGAVIEW 141 UHD™

5. Schließen Sie den Speisungsadapter [4] an den "12 VDC" Anschluss des

MegaView 141 UHD™ Senders und Empfängers an und verbinden Sie die Adapter mit einer Steckdose. Achtung! Stellen Sie den MegaView 141 UHD™ Sender oder Empfänger nicht in einem geschlossenen Raum wie Fernsehschrank oder ähnlichem auf. Stellen Sie für einen ordnungsgemäßen Betrieb und zum Schutz gegen Überhitzung eine ausreichende Belüftung des Systems sicher.

4.4 Installation Infrarot Rückkanal

Der MegaView 141 UHD™ besitzt einen eingebauten “Infrarot Rückkanal”, mit dem das angeschlossene Gerät von einem anderen Raum aus oder durch geschlossene Schranktüren hindurch mit der eigenen Fernbedienung bedient werden kann.

1. Schließen Sie den Infrarot (IR) Empfänger [D] an den ‘’IR IN’’ Anschluss des

MegaView 141™ Empfängers [5] an.

2. Stellen Sie diesen sichtbar für Ihre (Infrarot) Fernbedienung auf, sodass diese die

versandten Kommandos empfangen kann (max. 6 Meter).

3. Bester Standort für den IR Empfängers ist nahe Ihres Fernsehers oder Projektors.

4. Der selbstklebende Streifen ermöglicht Anbringung an nahezu allen Stellen.

5. Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben.

Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.

1. Schließen Sie das Infrarot (IR) Verlängerungskabel [E] an den ‘’IR OUT’’

Anschluss des MegaView 141 UHD™ Senders [6] an.

2. Kleben Sie die Infrarot (IR) Blaster LED nahe der HDMI Quelle fest.

3. Bei richtiger Anbringung kann ein einziges Blaster LED sämtliche A/V Geräte, die

sich im selben Schrankfach befinden, bedienen.

4. Ermitteln Sie die richtige Stelle, bevor Sie die IR Blaster LED definitiv festkleben.

Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.

4.5 Installation Power over Cable (POC)

Der MegaView 141 UHD™ unterstützt bidirektionale Power over Cable Technologie, die es ermöglicht, Sender und Empfänger ganz einfach von einem Punkt aus zu speisen. Somit wird ein Stromanschluss für den Empfänger am Fernseher überflüssig. Die Speisung wird durch den Sender über das CAT5e/6 Kabel an den Empfänger weitergeleitet. Dank dieser eingebauten Technologie können Sie den Empfänger außer Sicht hinter Ihrem TV und ohne Benötigung einer Steckdose aufstellen.© MARMITEK

1. Schalten Sie die HDMI Quelle (beispielsweise TV Decoder oder Multimedia PC)

2. Schalten Sie TV oder Projektor ein und wählen Sie den entsprechenden Eingang.

Am besten drücken Sie dazu die A/V oder die EXT Taste Ihrer Fernbedienung.

3. Sie empfangen von der angeschlossenen HDMI Quelle direkt Bild.

4. Sie können mit dem MegaView 141 UHD™ auch eine HDMI Quelle von einem

anderen Raum aus bedienen, wenn Sie die eigene Fernbedienung auf den IR Empfänger richten und die Taste betätigen.MEGAVIEW 141 UHD™

DEUTSCH 6 Technische Daten Video Datenübertragung HDBaseT Videoauflösung 4K@4096x2160)@60Hz und 1080p@60Hz 3D Formate 1080p@/24 Hz, und 720p@60Hz HDMI Standards HDMI 2.0b, CEC, EDID, DVI, alle 3D Formate und Deep Color 36-bit. HDCP Standards HDCP 2.2 und HDCP 1.4 Farbformate RGB und YCbCr 4:2:0 Farbtiefe 36-Bit: Videobandbreite 10,2 Gbps Taktfrequenz 340 MHz. Audio Audioformate DTS-HD Master Audio, Dolby TrueHD, Dolby Digital/ AC3, DTS 5.1 und PCM Stereo. Sender AV Eingang 1 x HDMI Eingang UTP/ CATx Anschluss RJ45, EIA/TIA T568B Maßangaben (H x B x D) 16 x106 x 84 mm Gewicht 250 g Empfänger AV Ausgang 1 x HDMI Ausgang UTP/ CATx Anschluss RJ45, EIA/TIA T568B Maßangaben (H x B x D) 16 x106 x 84 mm Gewicht 250 g Länge CAT 5e/6 Kabel max. 40m@4K60Hz und 70m@1080p HDMI Kabellänge maximal 15 Meter RS232 Euroblock/Phoenix Anschluss Infrarot Empfänger Frequenzbereich: 30 - 60 kHz Infrarot Empfangsbereich: ± 6 Meter Anschluss: 3,5mm Klinkenbuchse Kabellänge: 150 cm Infrarot Verlängerungskabel mit 1 Blaster LED Frequenzbereich: 30 - 60 kHz Infrarot Sendebereich: ± 1 Meter Anschluss: 3,5mm Klinkenbuchse Kabellänge: 100 cm© MARMITEK

Allgemein Umgebungstemperatur +0 to +70° C Relative Feuchte 10% bis 85% Speisung 100-240 VAC 50/60 Hz, 5 VDC 1A Speisungstechnologie Power over Cable (POC) Angaben können ohne vorherige Mitteilung geändert werden. 7 Häufig gestellte Fragen (FAQs) Kein (oder schlechtes) Bild und Ton Wenn Sie nach dem Anschließen des MegaView 141 UHD™ kein, oder ein schlechtes Bild empfangen, versuchen Sie dann das Problem zu ermitteln, indem Sie die Geräte Stück für Stück an Ihren TV oder Projektor anschließen. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem MegaView 141 UHD™ oder dem Fernseher liegt. x Prüfen Sie, ob der Speisungsadapter angeschlossen und mit der Steckdose verbunden ist. x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI

zertifizierte Kabel. x Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführt. x Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen. x Sowohl die HDMI Quelle wie Ihr TV oder Projektor müssen HDMI vollständig unterstützen. x Prüfen Sie, ob Ihre HDMI Quellen und TV oder Projektor das Verschlüsselungssystem HDCP2.2 (High Bandwidth Digital Content Protection) unterstützen. Kein (oder schlechtes) Bild und Ton x Überprüfen Sie, ob die HDMI Quelle auch eingeschaltet ist. x Verwenden Sie, wie in Kapitel 4 unter Anforderungen erläutert, nur CAT5e/CAT6 Kabel. x Prüfen Sie, ob das CAT5e/CAT6 Kabel eine gute Verbindung herstellt (keine Bruchstellen). x Prüfen Sie, ob der RJ-45 Anschluss gemäß der EIA/TIA T568B Norm angeschlossen ist. x Überschreiten Sie die maximale Kabellänge nicht. x Installieren Sie Ihr System möglichst nicht nahe RF Quellen (drahtlose Geräte). x Wählen Sie eine niedrigere Auflösung an Ihrer HDMI Quelle; möglicherweise kann das verwendete CAT5e/6 Kabel die Bandbreite höherer Auflösungen nicht bewältigen. Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.comMEGAVIEW 141 UHD™
