GW96846 - Interruttore orario digitale Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario digitale
Marca	Gewiss
Modello	GW96846
Dimensioni (A x L x P)	45 x 17,5 x 60 mm
Peso	Circa 90 g
Alimentazione	230 V AC (secondo indicazione sull'apparecchio), 5 VA
Uscita di commutazione	1 contatto invertitore senza potenziale
Potenza di carico	Resistiva 16 A / 250 V AC, induttiva cos φ 0,6 : 8 A / 250 V AC, lampadina 1000 W
Numero di passi di programmazione	50
Tempo di commutazione minimo	1 minuto
Riserva di autonomia	3 anni a +20°C (batteria integrata)
Precisione di funzionamento	Circa ± 2,5 s/giorno a 20°C
Creazione di blocchi di giorni	Scelta fissa o libera
Visualizzazione dello stato	Sì (LCD)
Piombabile	Sì
Montaggio	Su guida DIN
Temperatura di funzionamento	-25°C a +55°C
Categoria di protezione	II
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Installazione e sostituzione della batteria da parte di un elettricista qualificato. Rispettare le istruzioni di sicurezza.
Pezzi di ricambio e riparabilità	Batteria di ricambio (tipo CR2032) accessibile dopo smontaggio da parte di un professionista.

Domande frequenti - GW96846 Gewiss

Come programmare un nuovo ciclo settimanale?

Premere PROG, scegliere NUOVO poi SETTIM. Selezionare il blocco di giorni, inserire l'ora e il minuto per l'ordine ON e OFF, e confermare con OK. Il programma viene memorizzato.

Come impostare data e ora?

Accedere al menu di programmazione, quindi selezionare Impostazione data/ora. Usare + e - per regolare, confermare con OK. Le impostazioni vengono conservate anche in caso di interruzione.

Cosa fare se il display lampeggia?

Se i punti tra ora e minuti lampeggiano, l'alimentazione è interrotta. Se tutto lo schermo lampeggia, la batteria deve essere sostituita entro 2 settimane.

Come sostituire la batteria?

Scollegare l'apparecchio e sganciare l'unità di visualizzazione. Sostituire la batteria rispettando la polarità. Questa operazione deve essere eseguita da un elettricista qualificato.

Come cancellare un programma?

Nel menu PROG, selezionare Cancella programmi individuali. Scorrere i passi con +/- e confermare con OK per cancellare il programma visualizzato.

Come utilizzare la funzione vacanze?

Creare un nuovo programma scegliendo Vacanze nel menu. Inserire la data di inizio e fine. Il programma verrà eseguito ogni anno automaticamente.

Cosa significa la modalità FIX ON / FIX OFF?

Premere più volte il tasto funzione: una volta = FIX ON (acceso permanentemente), due volte = FIX OFF (spento permanentemente), tre volte = ritorno in modalità Auto.

Come commutare tra ora legale e ora solare?

Nel menu, impostare Commutazione estate/inverno su AUTO per un cambio automatico, o su NO per disattivare. È anche possibile inserire date personalizzate con CALIBRARE.

Come resettare l'apparecchio senza perdere i programmi?

Usare un oggetto appuntito per premere il tasto Reset. Data e ora dovranno essere reinserite, ma i programmi vengono conservati.

Posso installare l'apparecchio da solo?

No, il collegamento e il montaggio devono essere eseguiti da un elettricista specializzato in conformità con le normative locali.

MANUALE UTENTE GW96846 Gewiss

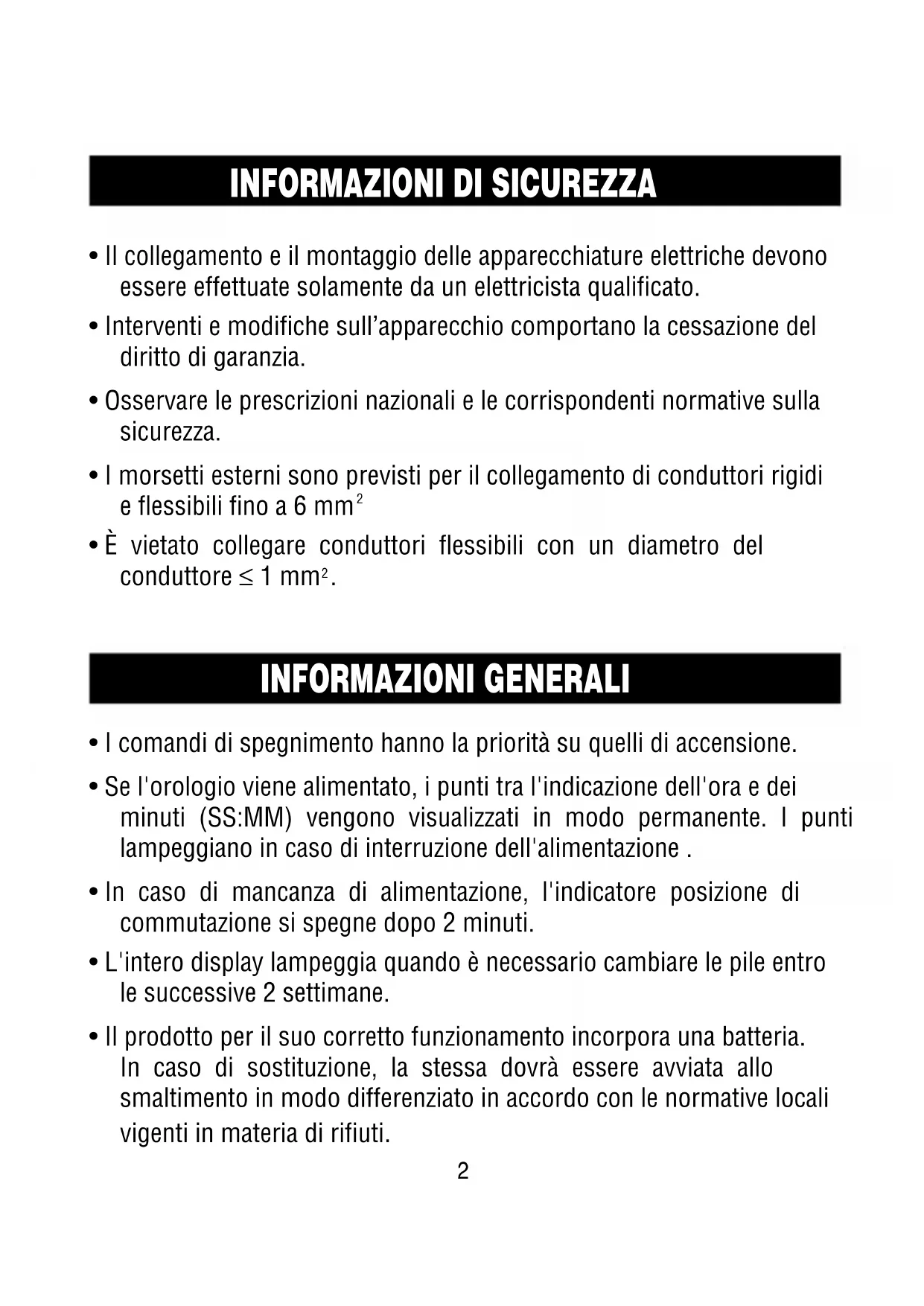

INFORMAZIONI DI SICUREZZA

• Il collegamento e il montaggio delle apparecchiature elettriche devono essere effettuate solamente da un elettricista qualificato.
• Interventi e modifiche sull'apparecchio comportano la cessione del diritto di garanzia.
• Osservare le prescrizioni nazionali e le corrispondenti normative sulla sicurezza.
• I morsetti esterni sono previsti per il collegamento di conduttori rigidi e flessibili fino a 6mm^2
• É vietato collegare conduttori flessibili con un diametro del conduttore ≤ 1 mm^2 .

INFORMAZIONI GENERALI

• I comandi di spegnimento hanno la priorità su quelli di accensione.
• Se l'orologio viene alimentato, i punti tra l'indicazione dell'ora e dei minuti (SS:MM) vengono visualizzati in modo permanente. I punti lampeggiano in caso di interruzione dell'alimentazione.
• In caso di mancanza di alimentazione, l'indicatore posizione di commutazione si spegne dopo 2 minuti.
• L'intero display lampeggia quando è necessarioambiare le pile entro le successive 2 settimane.
• Il prodotto per il suo corretto funzionamento incorpora una batteria. In caso di sostituzione, la stessa dovrà essere avviata allo smaltimento in modo differenziato in accordo con le normative locali vigenti in materia di rifiuti.

DESCRIZIONE DEL PRODOTTO

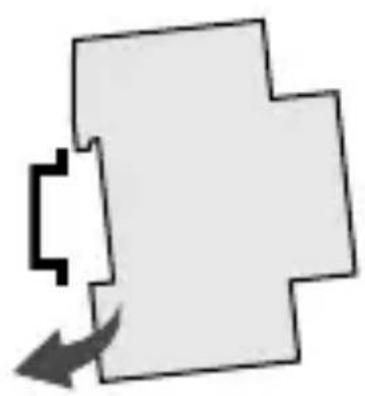

MONTAGGIO SULLA GUIDA DIN

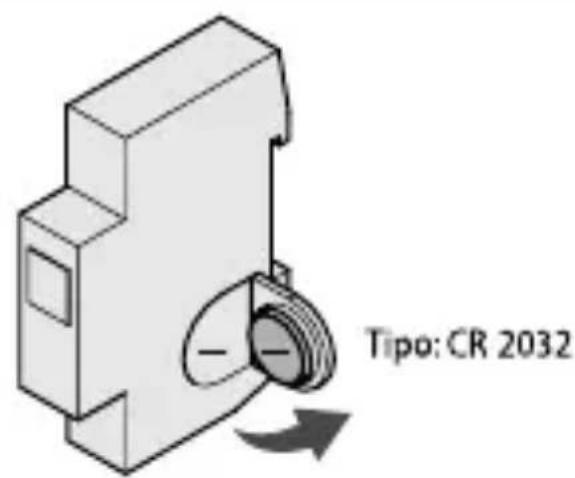

SOSTITUZIONE DELLA BATTERIA

• La sostituzione della batteria deve essere effettuata solamente da un elettricista qualificato!
• Prima della rimozione dell'unità del display è necessario scollegare l appearecchio dall'alimentazione.
• In occasione delchio della batteria, verificare la polarità della batteria.

Generale

La riga di comunicazione superiore alla voce di menu selezionabile. Questaieneattivata in caso di conferma con OK.
- I testi o i symboli lampeggianti richiedono un input.
- Se entro 2 minuti non si verifica alcuna immissione di dati, l'orologio ritorna alla modalità automatica.

• In caso di alimentazione di corrente interrotta, il timer possiede una Funzione di sleep che disattiva il display. Questa funzione viene attivata durante 2 minuti alla premere alcun tasto. Tutte le programmazioni memorizzate rimangono inalterate.

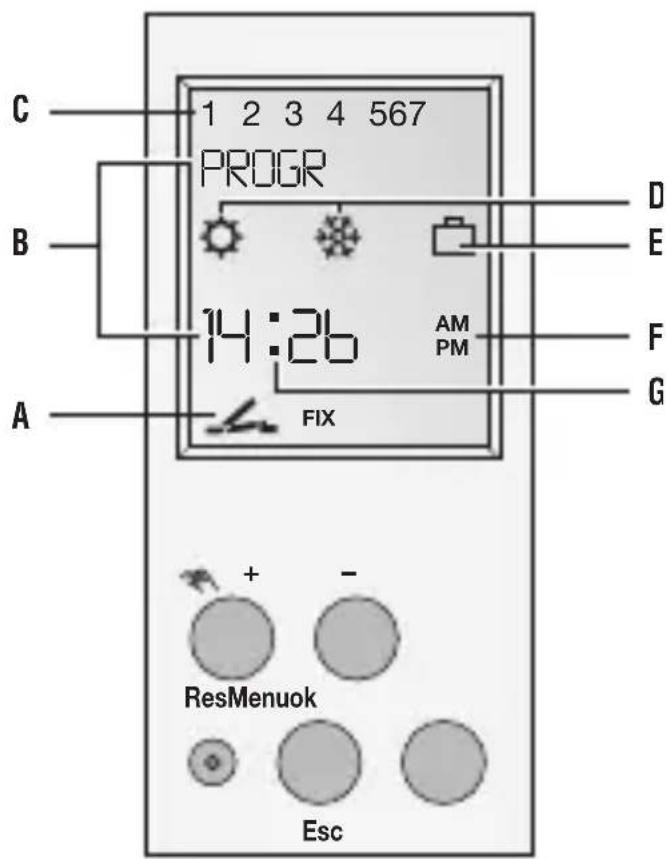

Display

A Segnalazione dello stato del canale = Canale 1 ON = Canale 1 OFF
B 2 linee di comunicazione per l'indicazione dell'ora, le opzioni di menu, le richieste di input, ecc...
C Indicazione del giorno della settimana
D Indicazione periodo estivo/invernale
E Visualizzazione funzionamento feriale
F Indicazione AM/PM
G Tensione di funzionamento (punti permanenti) Funzionamento di riserva (i punti lampeggiano)

Tasti

• Scorrere in alto nel menu. Premere per poco = +1 Premere a lungo (circa 2 sec) = +5

• Scorrere in basso nel menu. Premere per poco = -1 Premere a lungo (circa 2 sec) = -5 Funzione manuale nel funzionamento automatico

Res In caso di reset i programmi vengono memorizzati. Bisogna impostare di nuovo la data e l'ora. Azionare il pulsante di reset con un oggetto spuntato (penna a sfera).

Menu Abbandono del funzionamento automatico e accesso alla modalità di programmazione.

Esc Premere per poco = indietro di un livello Premere a lungo (circa 2 sec) = ritorno al funzionamento automatico

ok Selezionare una scelta ed eseguirla.

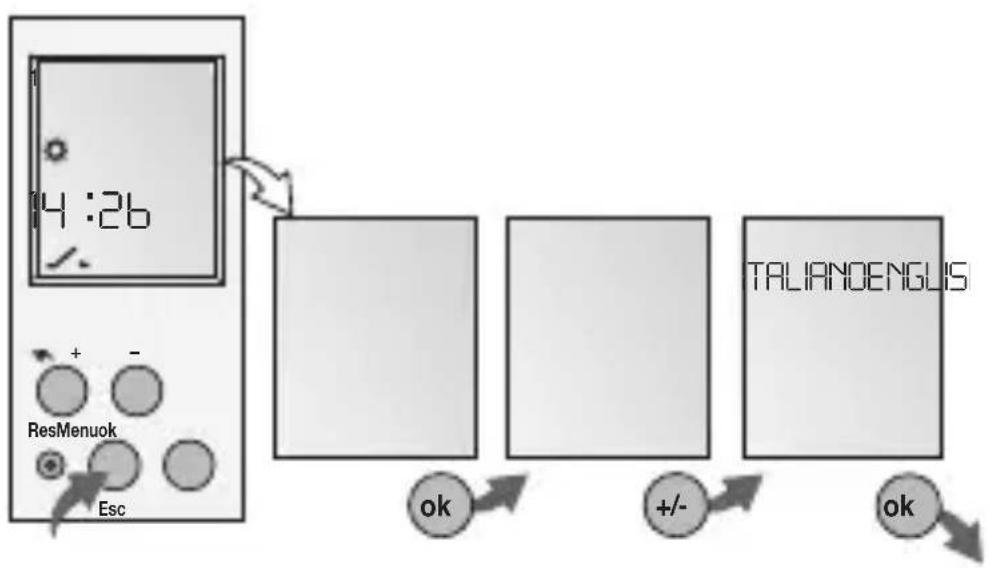

AVVIAMENTO INIZIALE - SCELTA DELLA LINGUA

English

Deutsch

Francais

Espanol

Italiano

Informazione

Alla segna, il timer si trova in modalità automatica con ora, data e lingua inglese preimpostate. Dop la selezione della lingua, il timer dopo 4 secondi passa al modo di programmazione.

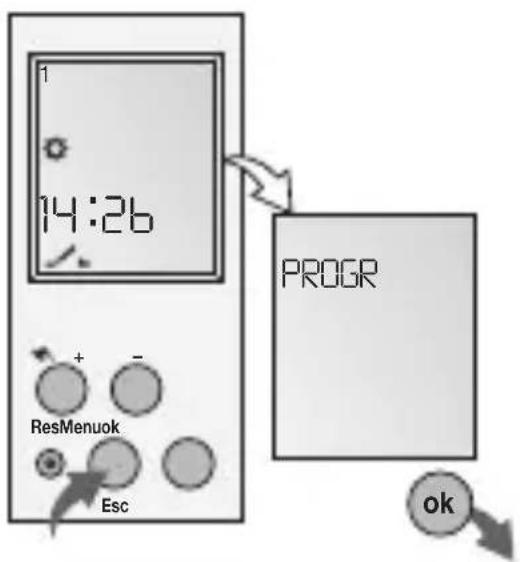

PROGRAMMAZIONE

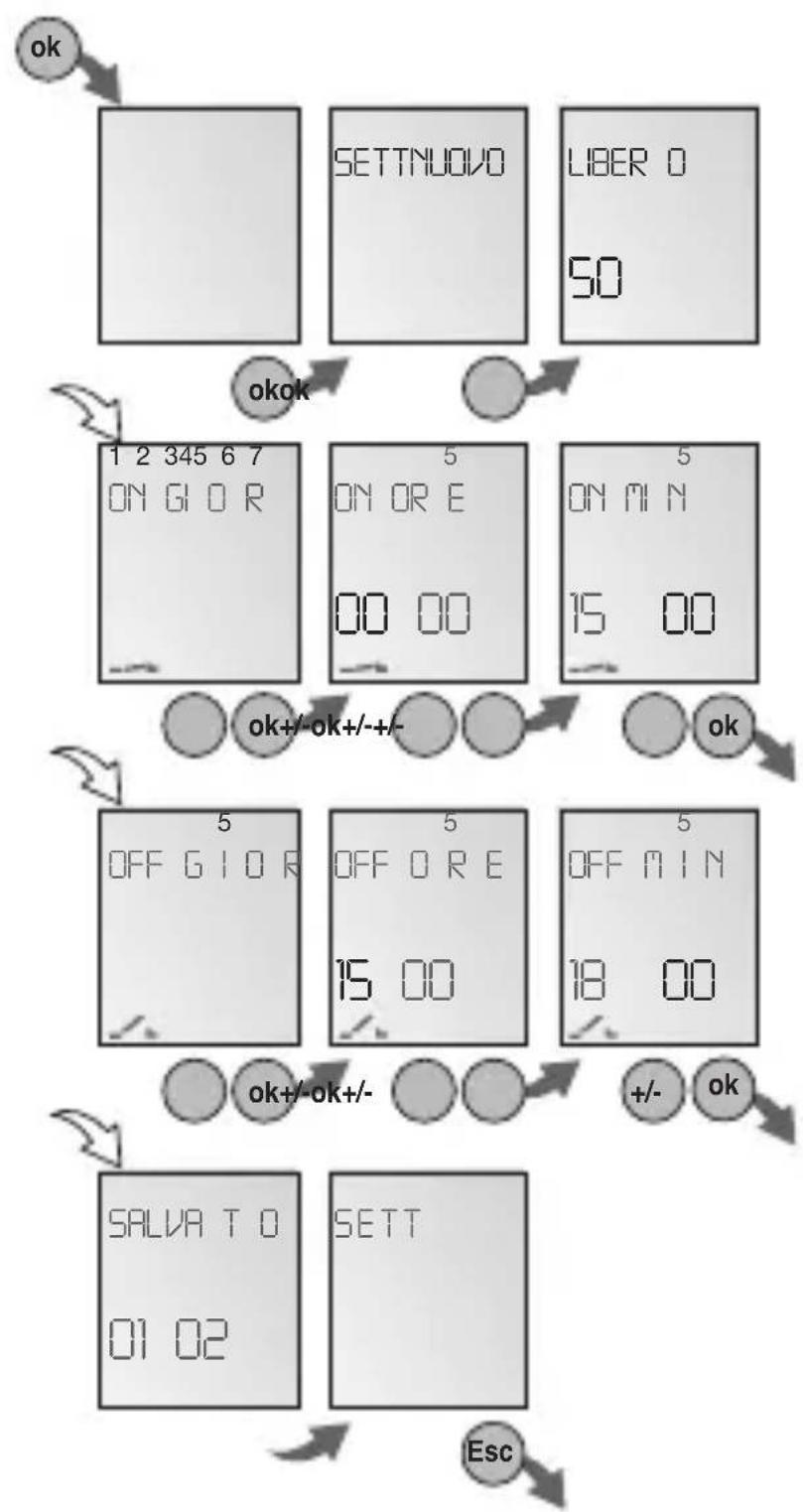

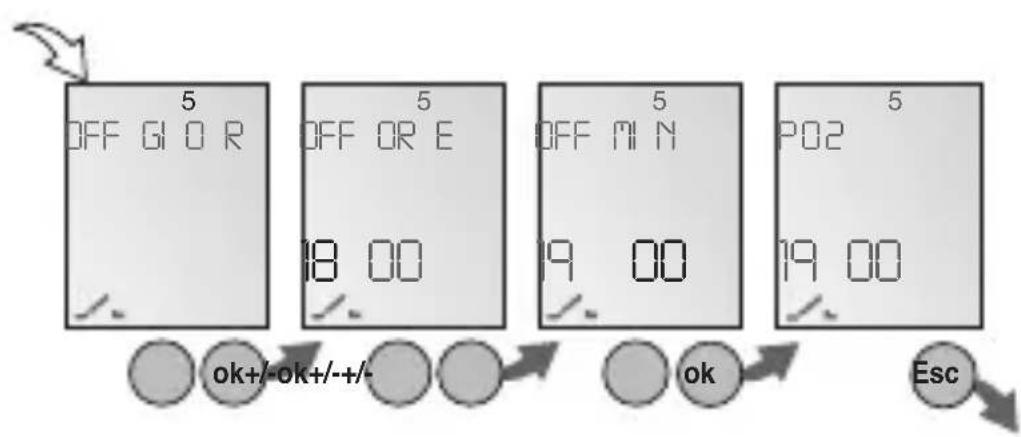

Nuovoprogramma settimanale

Informazione

Il timer dispone di 50 spazi di memoria.

Esempio:

Comando ON alle ore 15:00.

Comando OFF alle ore 18:00.

• Scegliere il programma NUOVO e confermare con OK.
• Scegliere SETT e confemare con OK.
  Vengono visualizzate brevamente gli spazi di memoria liberi.
• Scegliere un insieme di giorni o il singolo giorno (libera creatione di un insieme) e confermare con OK.
• Inserire le ore per il dato ON (+/-) e confirmare con OK.
• Inserire i minuti per il dato ON (+/-) e confirmare con OK.
• Inserire le ore per il dato OFF (+/-) e confirmare con OK.
• Inserire i minuti per il dato OFF (+/-) e confirmare con OK.
• Il programma viene memorizzato.
• Il programma passa alla scelta SETT.

Adesso possono essere creati altri programmi.

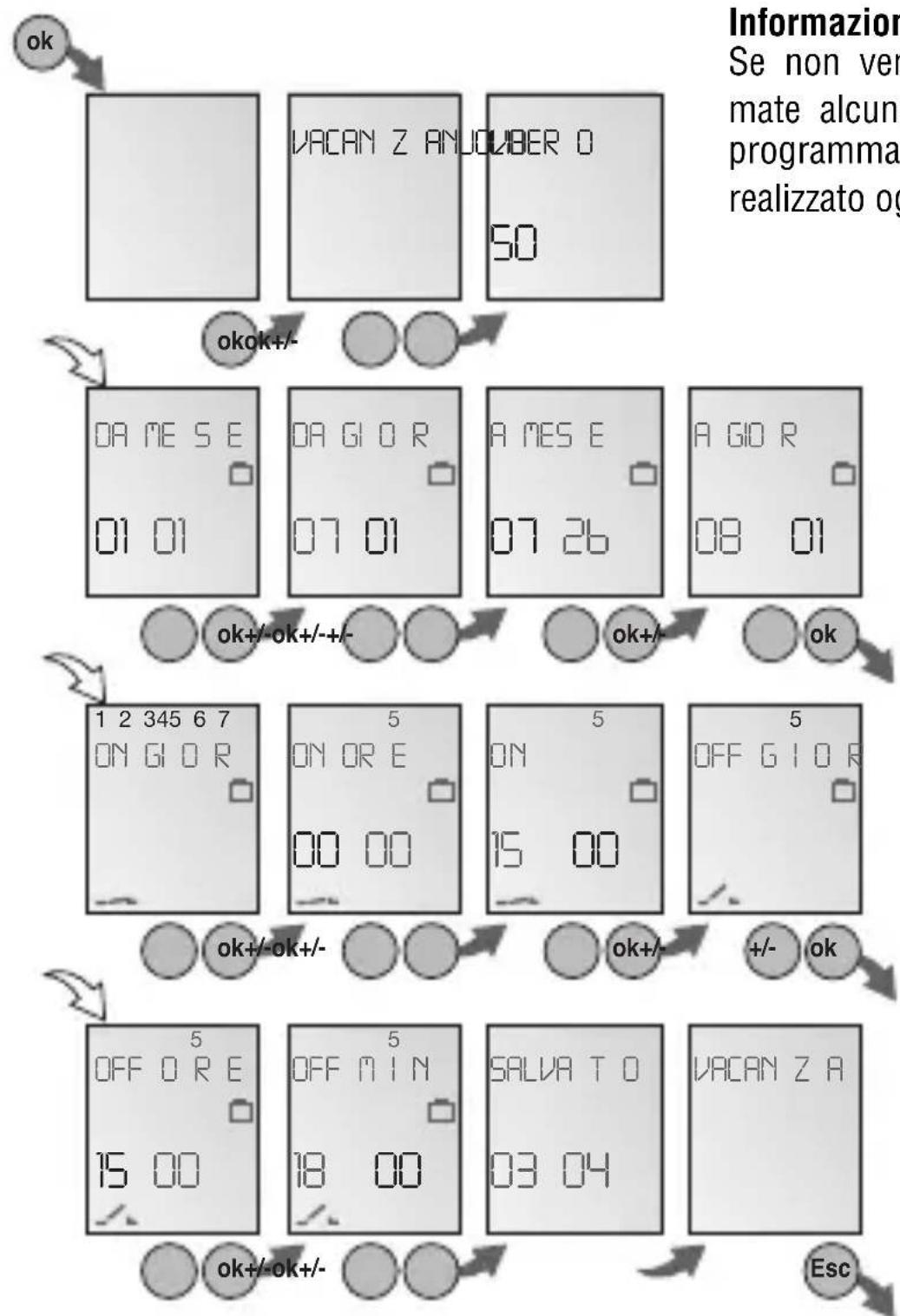

Nuovo programma di vacanze

Informazione

Se non vengono programmate alcune modifiche, ilprogramma feriale vienerelizzato aglianno.

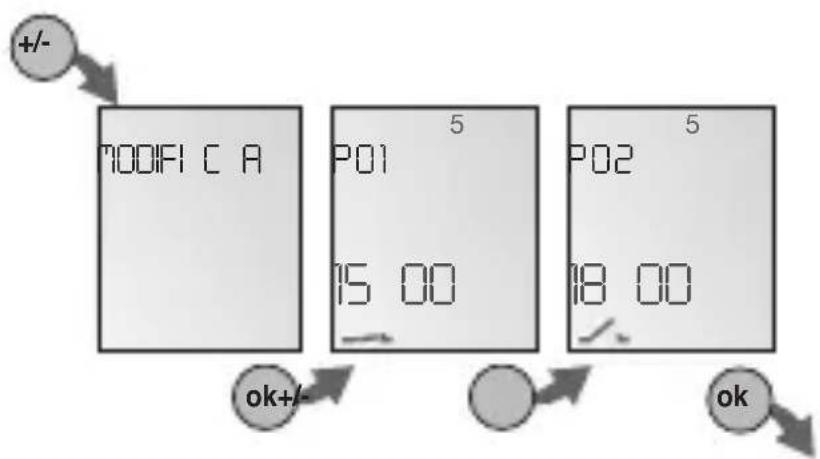

Controllare il programma, modificare

Informazione

• Con "+" si cui passi di programma.
• Premendo OK si può modificare il corrispondente programmà. La modalità di procedimento corrisponde a quella per la creazione di un programmà.

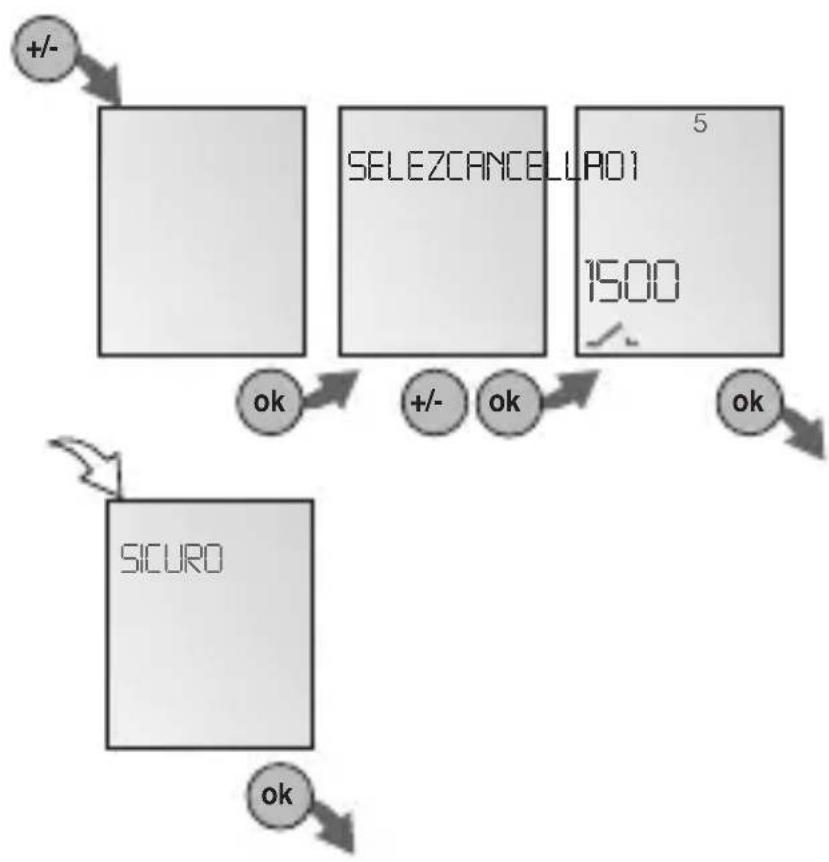

Eliminare i singoli programmi

Informazione

Con la eliminazione dei singoli programmi, verranno Eliminareanchele relative fasi di programma (es. P01 ON e P02 OFF).

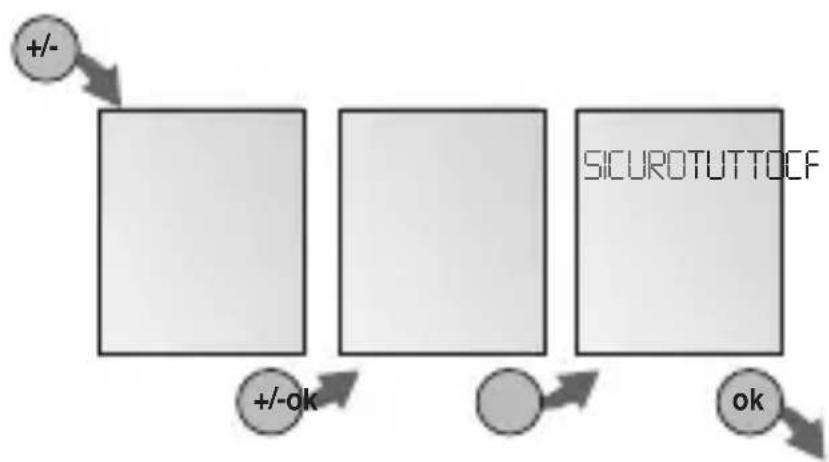

Elimare tutti i programmi

IMPOSTAZIONECALENDARIO

Impostare la data e l'ora

Informazione

La data e l'ora sono più preimpostate.

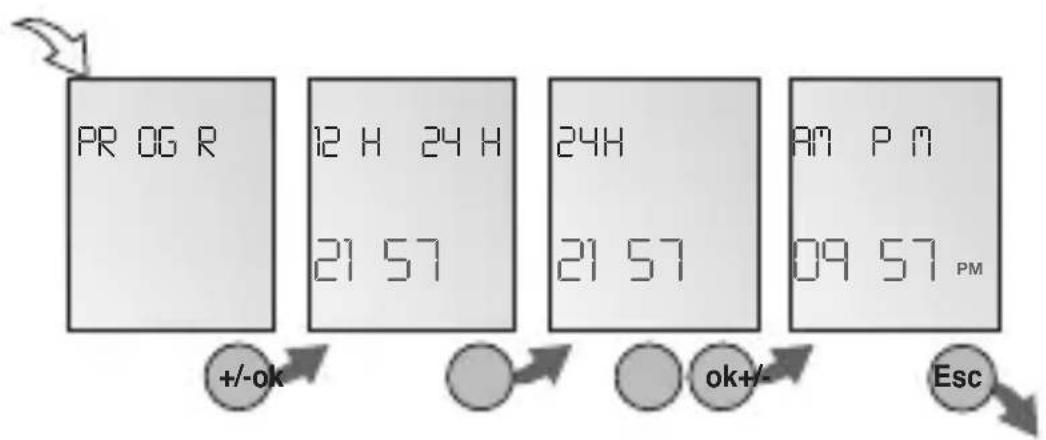

Impostare l'ora da 24 ore o in modalità AM/PM (12 ore)

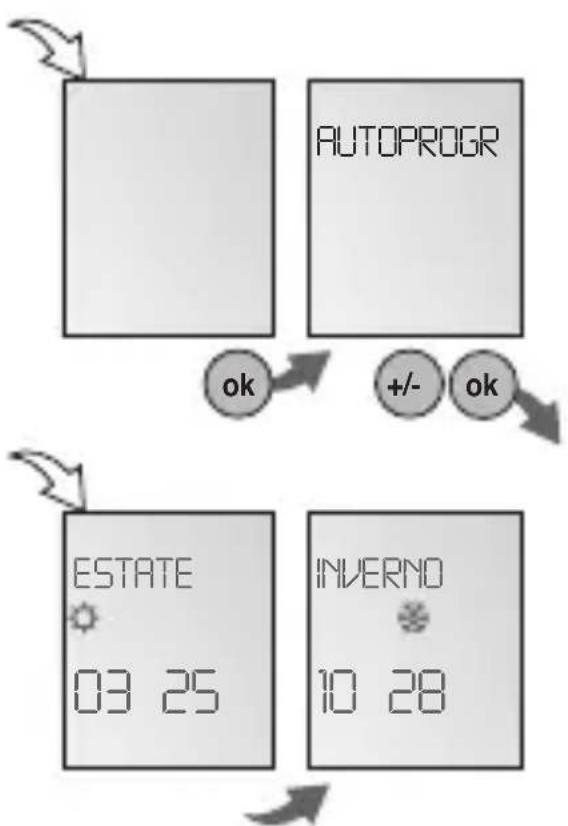

COMMUTAZIONE DEL PERIODO ESTIVO/INVERNALE

Informazione

Sono possibili le seguenti impostazioni:

AUTO

preimpostazione in fabbrica secondo le prescrizioni legali. Questa viene effettuata automaticamente sempre per annianno.

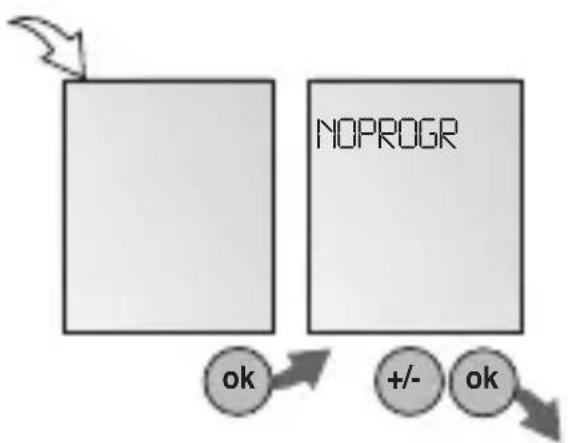

NO

nessuna commutazione

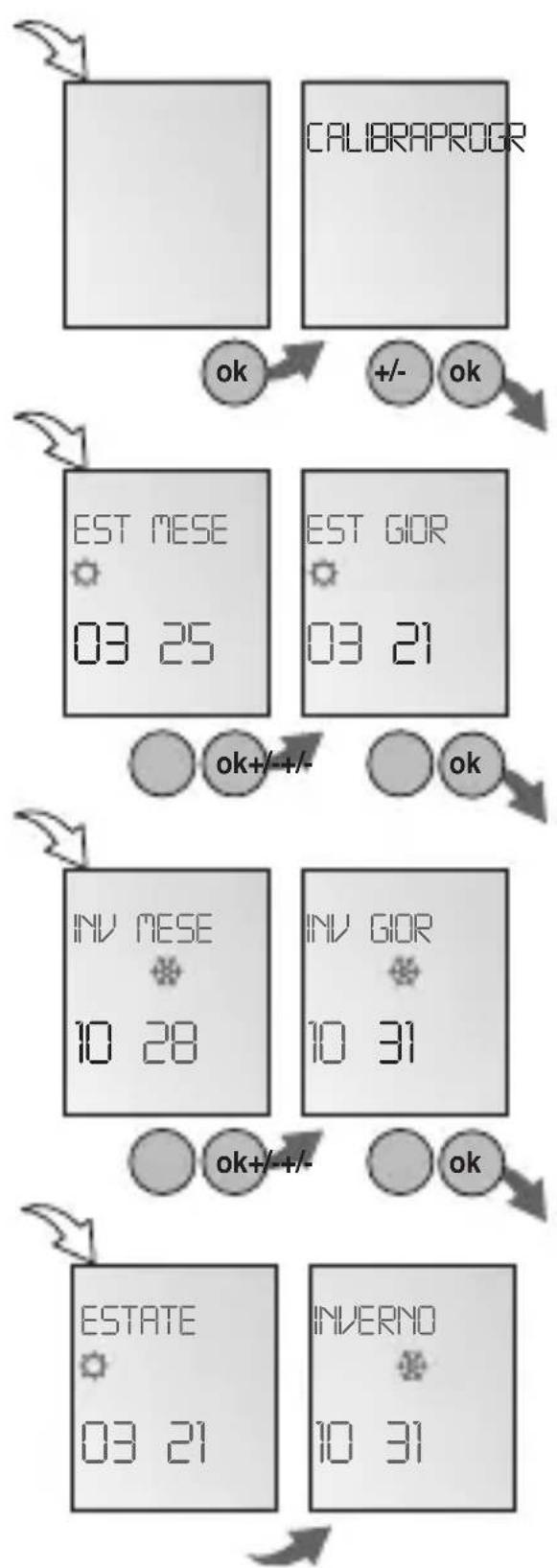

CALIBRA

Programmazione. Bisogna inserire la data di inizio del periodo estivo e di quello invernale.

La preimpostazione di fabbrica viene sovrascritta. Il periodo estivo/invernale viene calculato automaticamente sempre per annianno.

La commutazione avviene lo stesso giorno della settimana insertito nella stessa settimana del mese.

Esemblio

21.03. Inizio periodo estivo

31.10. Inizio periodo invernale

Attenzione

Durante la commutazione da ora legale a ora solare o viceversa non devono essere effettuate modifiche all'orologio!

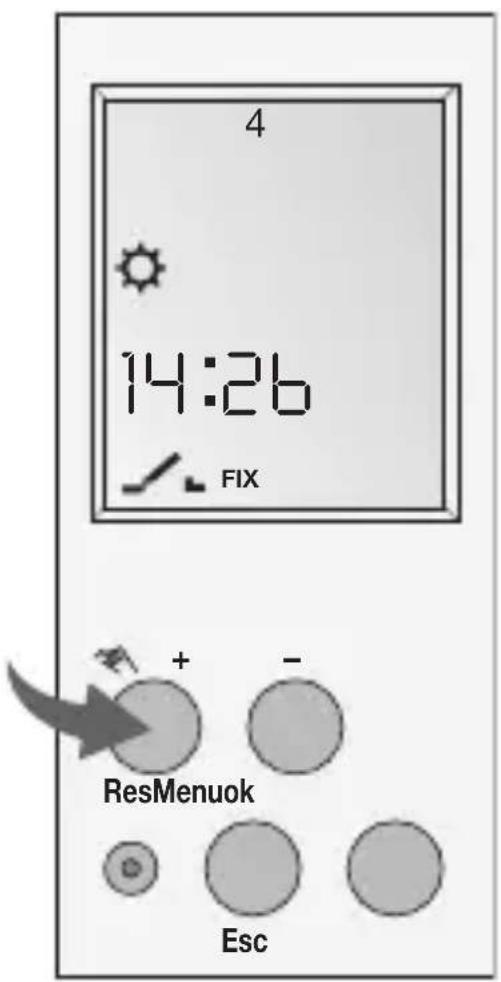

MODALITA DI FUNZIONAMENTO

Informazione

Premere 3 volte = ritorno alla modalità automatica

FIX ON: FIX FIX OFF: FIX

AUTO: (nessuna indicazione) tempi di commutazione programmati

DATI TECHNICI

Dimensioni H x L x P 45 x 17,5 x 60 mm

Peso in gr. (circa) 90

Tensione di alimentazione vedere la targhetta dell'apparecchio

Consumo di energia 5 VA

Potere di aperture

• carico ohmico 16 A/250 V AC
• carico induttivo cos φ 0.68 A/250 V AC
• carico della lampada 1000 W

Uscita di commutazione a potenziale zero

Contatto di commutazione 1 contatto di commutazione

Temperatura di funzionamento da -25^ fino a +55^

Classedisolamento II

Precisione tipo ± 2.5 s/giorno a 20^

Riserva di carica 3 anni franco stipilito a +20^

Tempo di commutazione minimo 1 min.

Spazio di memoria 50

Creazione dell'insieme di giorni

della settimana scelta libera/fissa

Indicazione dello stato

di commutazione si

Piombabile si
