BEDIENUNGSANLEITUNG GW96846 Gewiss

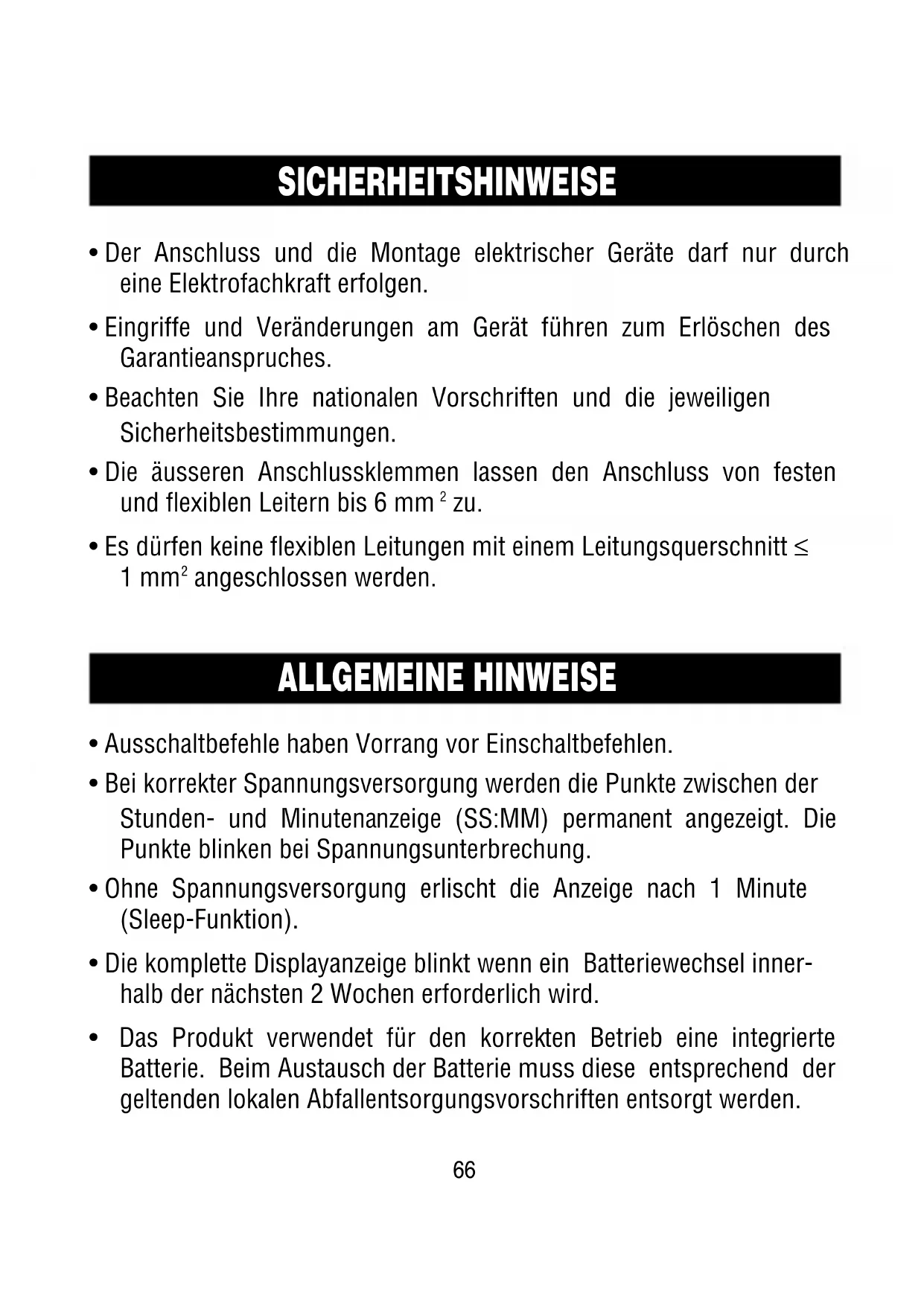

• Der Anschluss und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen.
• Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches.
• Beachten Sie ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen.
• Die äusseren Anschlussklemmen setzen den Anschluss von festen und flexiblen Leitern bis 6mm^2 zu.
• Es dürfen keine flexiblen Leitungen mit einem Leitungsquerschnitt ≤ 1 mm² angeschlossen werden.

ALLGEMEINE HINWEISE

• Ausschaltbefehle haben Vorrang vor Einsatzbefehlen.
• Bei korrekter Spanningsversorgung werden die Punkte zwischen der Stunden- und Minutenanzeige (SS:MM) permanent angezeigt. Die Punkte blinken bei Spanningsunterbrechung.
• Ohne Spannungsvorsorgung erlischt die Anzeige nach 1 Minute (Sleep-Funktion).
• Die komplete Displayanzeige blinkt wenn ein Batteriewechsel innerhalb der{nachsten 2 Wochen erforderlich wird.
• Das Produkt verwendet für den korrekten Betrieb eine integrierte Batterie. Beim Austausch der Batterie muss diese entsprechend der geltenden lokalen Abfallentsorgungsvorschriften entsorgt werden.

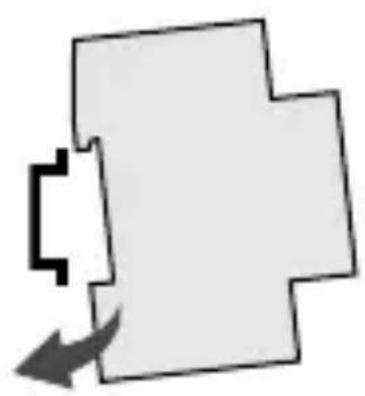

MONTAGE AUF DIN-SCHIENE

BATTERIEWECHSEL

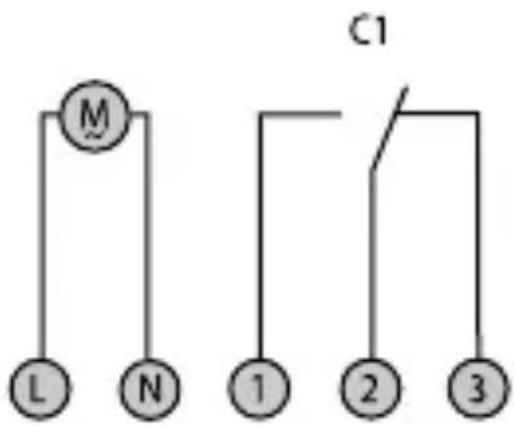

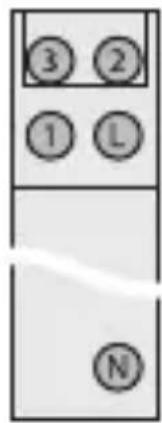

ANSCHLUSSPLAN

Achtung!

• Der Batteriewechselarf nur durch eine Elektrofachkraft erfolgen!
  Vor dem Batteriewechsel ist das Gerät freizuschalten!
• Beim Batteriewechsel die Polarität der Batterie überprüfen.

Allgemein

Die obere Kommunikationszeile zeigt den zur Auswahl stehenden Menüpunkt. Bei einer Bestätigung mit OK wird dieser aktiviert.
- Blinkende Texte oder Symbole erfordern eine Eingabe.
Erfolgts innerhalb von 2 Minuten keine Eingabe kehrt die Uhr in den Auto-Mode zurück.

Die Schaltuhr besitzt bei unterbrochener Stromzufahr eine Sleep-Funktion, die das Display ausschelt. Diese Funktion wird nach 2 Minuten ohne Tastendruck aktiviert. Alle gespeicherten Programmierungen bleiben erhalten.

Display

$$ \begin{array}{r l} \text {六} & = \text {K a n a l 1 E I N} \ & = \text {K a n a l 1 A U S} \end{array} $$

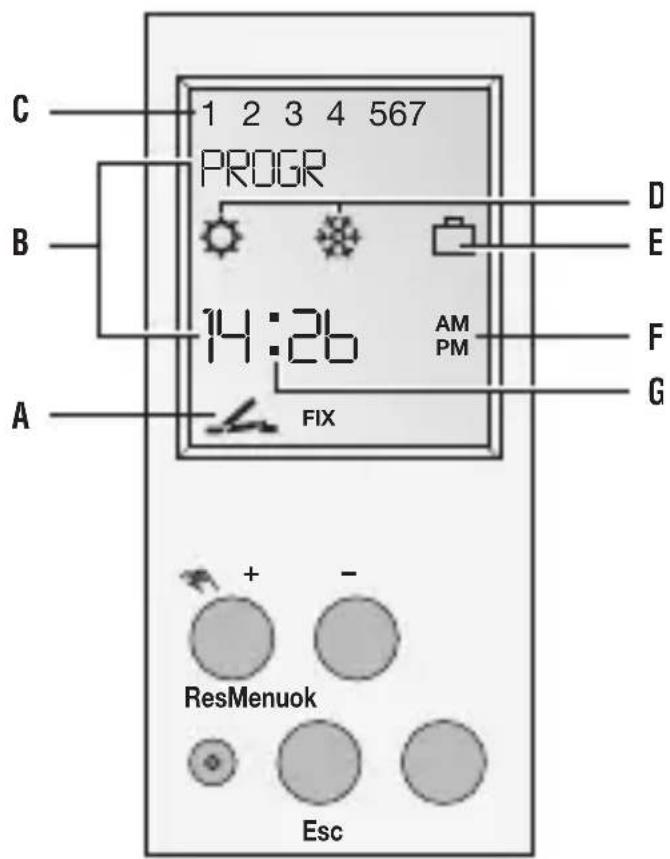

A Kanalzustandsanzeige
B 2 Kommunikationszeilen für Zeitanzeige, Menüpunkte, Eingabeaufforderungen etc.
C Wochentaganzeige
D Anzeige Sommer-/Winterzeit
E Anzeige Ferienbetrieb
F Anzeige AM/PM
G Betriebsspannung (permanente Punkte) Gangreservebetrieb (Punkte blinken)

Tasten

• Im Menu nach oben blättern.

$$ \text {K u r z D r u c k e n} = + 1 $$

$$ \text {L a n g D r u c k e n (c a . 2 s e c)} = + 5 $$

• Im Menu nach unter blättern.

$$ \text {K u r z D r u c k e n} = - 1 $$

$$ \text {L a n g D r u c k e n (c a . 2 s e c)} = - 5 $$

$$ \text {H a n d s c h a l t e r f u n k t i o n} \mathrm {i m} $$

$$ \text {A u t o m a t i k b e t r i e b} $$

Res Bei einem Reset,GLieben die Programme erhalten. Es muss Datum und Uhrzeit neu eingestellt werden. Resettaste mit einem stumpfen Gegenstand (Kugelschreiber) betätigen.

Menu Verlassen des Automatik-betriebs und Einstieg in den Programmiermodus

Esc Kurz Drucken = einen Schritt zurück Lang Drucken (ca. 2 sec) = Zurück in den Automatikbetrieb

ok Auswahlt treffen und übernehmen.

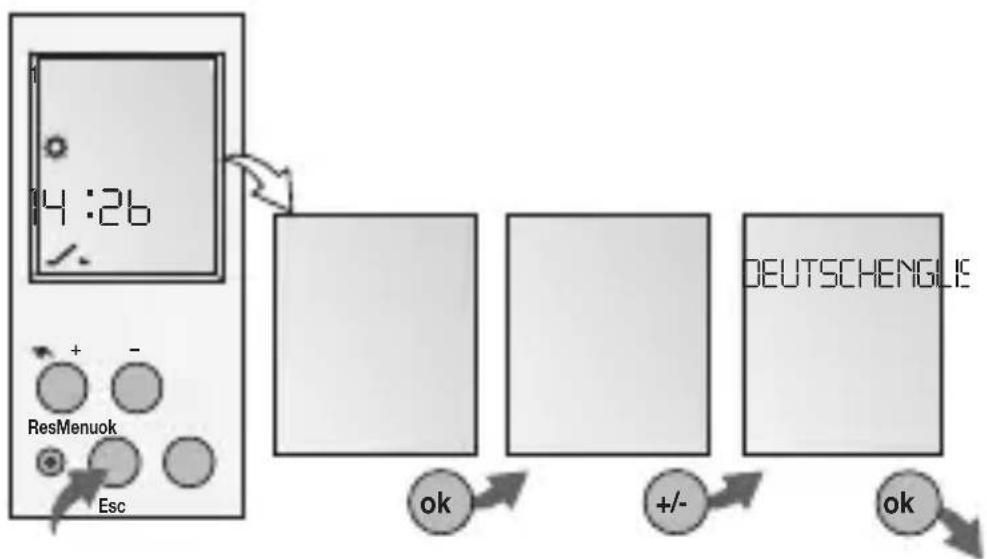

ERSTINBETRIEBNAHME - WAHL DER MENUSPRACHE

English

Deutsch

Francais

Espanol

Italiano

Info

Im Auslieferungszustand befindet sich die Zeitschaltuhr im Auto Mode mit voreingestellter Uhrzeit, Datum und Menüsprache Englisch.

Nach Auswahr der Sprache springt die Zeitschaltuhr nach 4 Sekunden in den Programmiermodus.

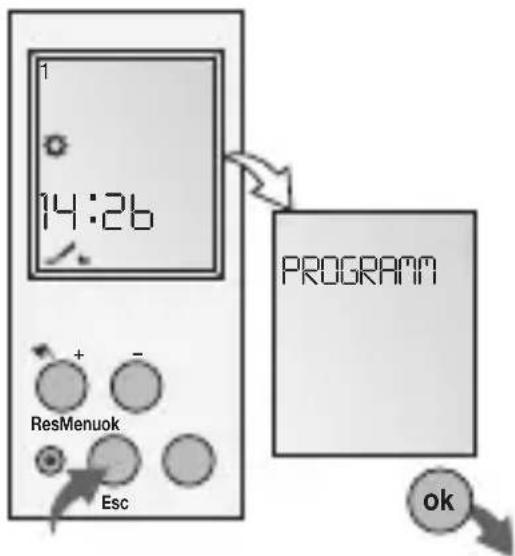

PROG.

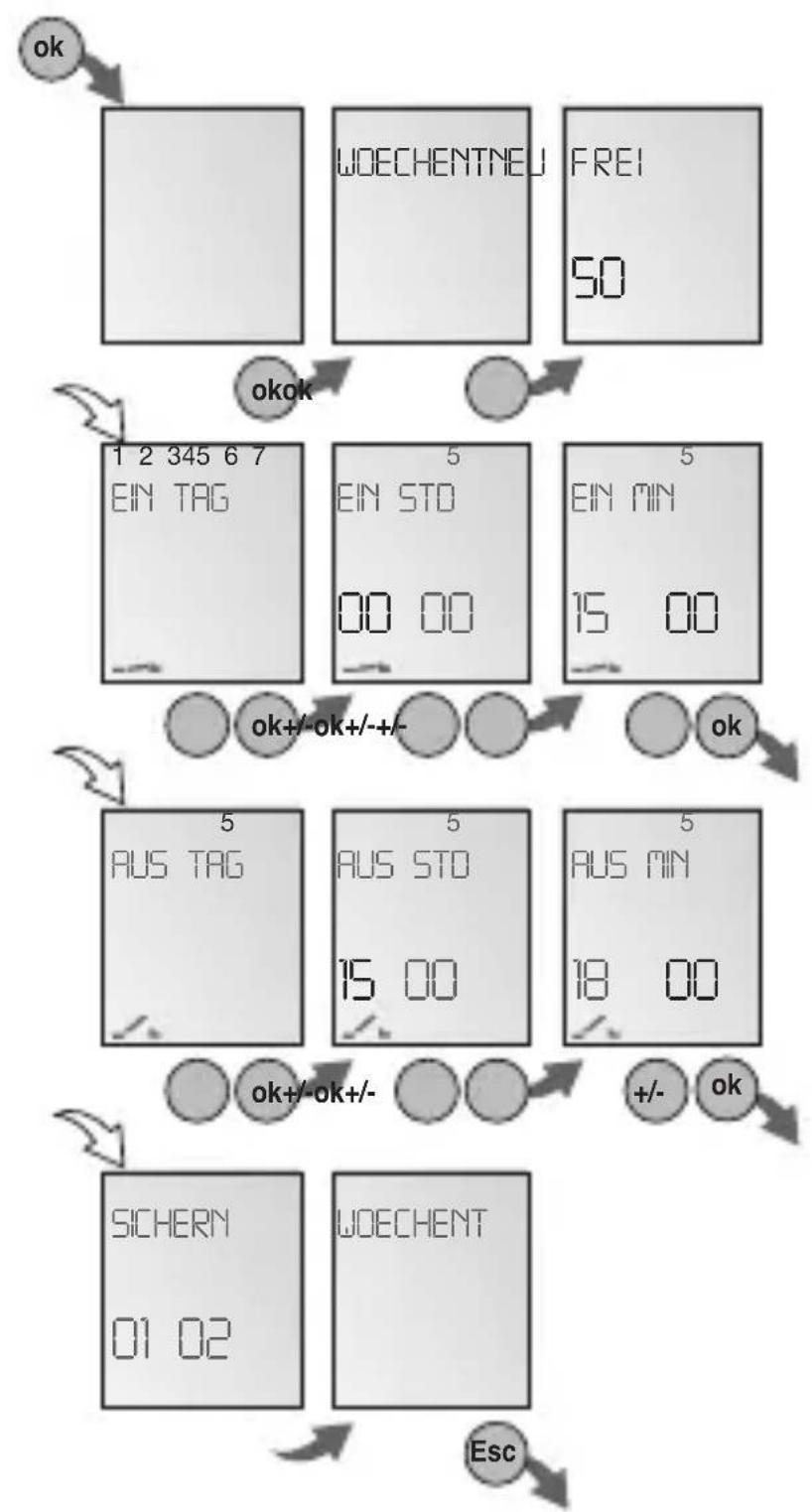

Neues Wochenprogramm

Info

Die Schaltuhr besitzt 50 Speicherplätze.

Beispiel

EIN-Befehl um 15.00 Uhr.
AUS-Befehl um 18:00 Uhr.

Programm NEU wahlen und mit OK bestätigten.
WOECHENT wahlen und mit OK bestätigen.
- Es werden kurz die freiener Speicherplätze angezeigt.
- Tagesblock oder Einzeltag (freie Blockbildung) auswahlen und mit OK bestätigen.
- Stunde für EIN-Befehl eingeben (+/-) und mit OK bestätigten.
- Minute für EIN-Befehl eingeben (+/-) und mit OK bestätigten.
Stunde fur AUS-Befehl eingeben (+ / -) und mitOKbestätigen.
- Minute für AUS-Befehl eingeben (+/-) und mit OK bestätigten.
Programm wird gespeichert.
Programm springt in die Auswahl WOECHENT.

Es können nun weitere Programme erstellt werden.

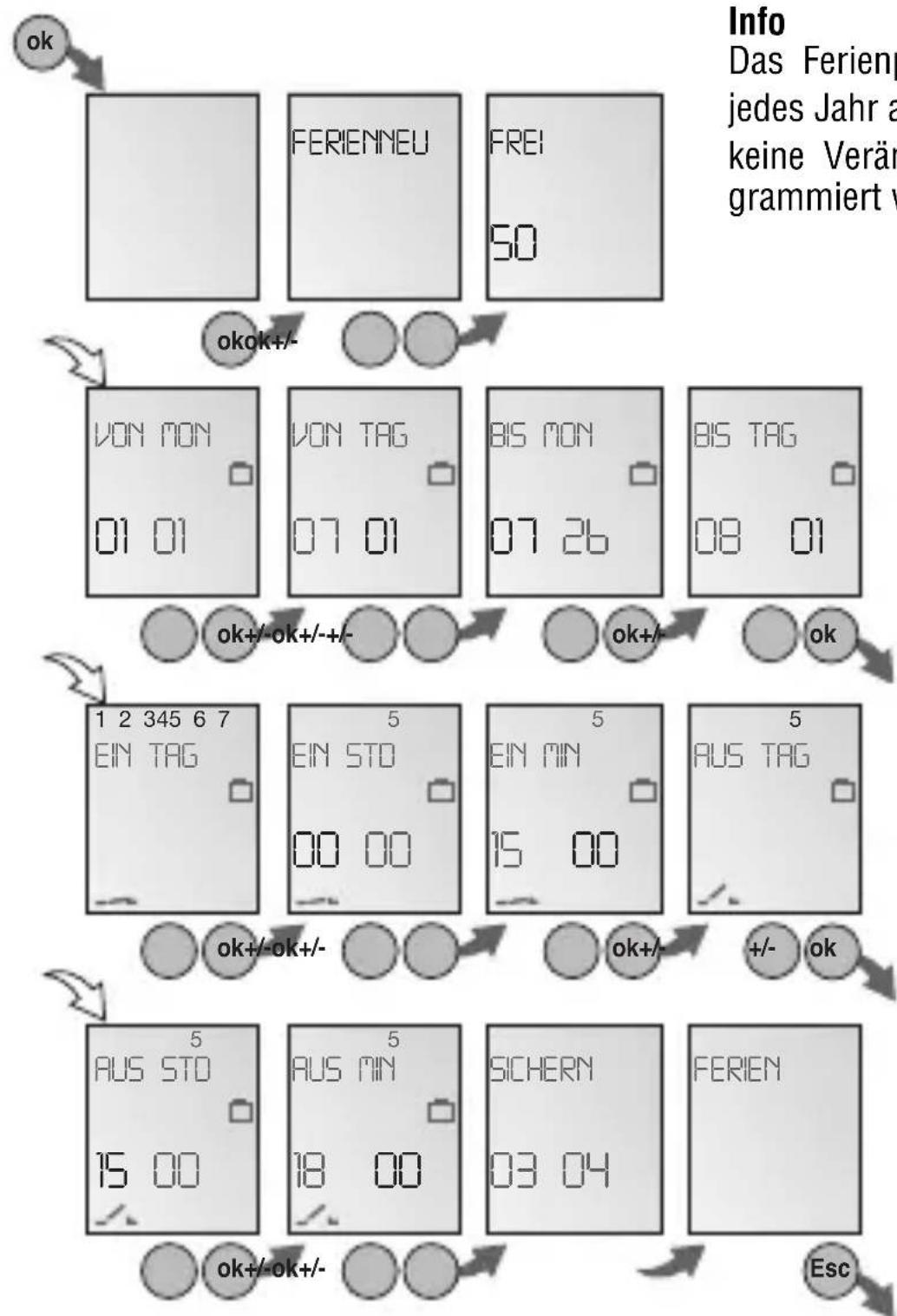

Neues Ferienprogramm

Info

Das Ferienprogramm wird{jedes Jahr ausgeführrt wennkeine Veränderung programmiert wird.

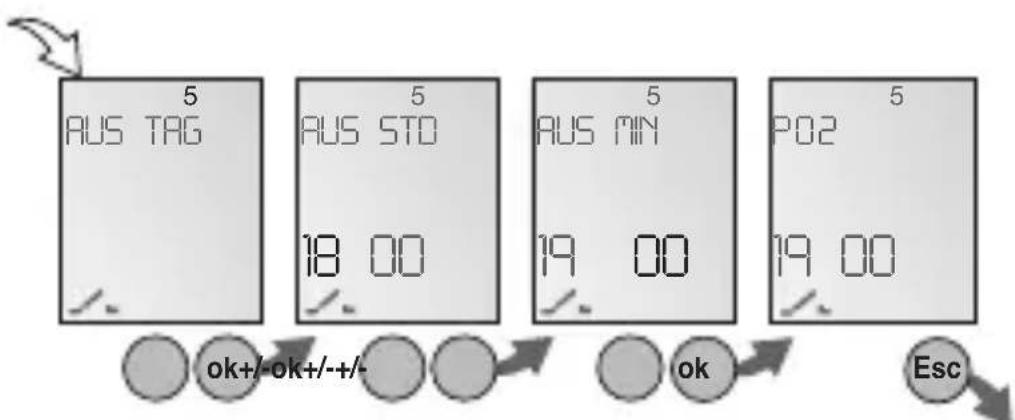

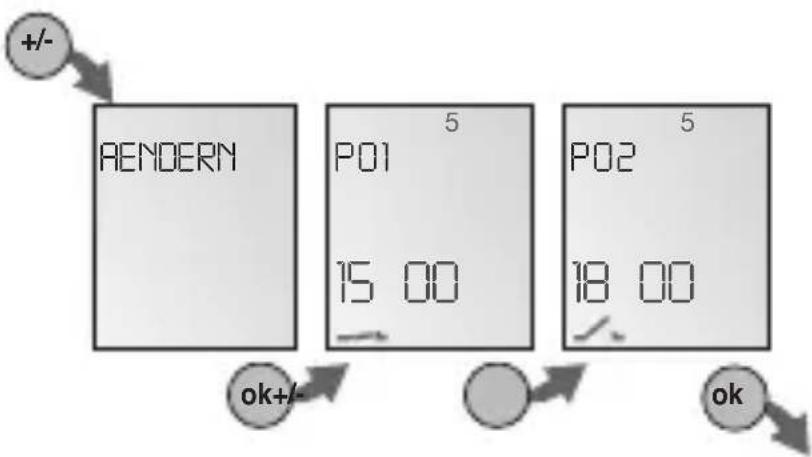

Programm einschauen,bearbeiten

Info

• Mit "+" kann durch die Programmschritte geblattert werden.
  Durch Drucken von OK kaann das jeweilige Programm beareritet werden. Die Vorgehensweise entspricht dem Anlagen eines neuen Programmes.

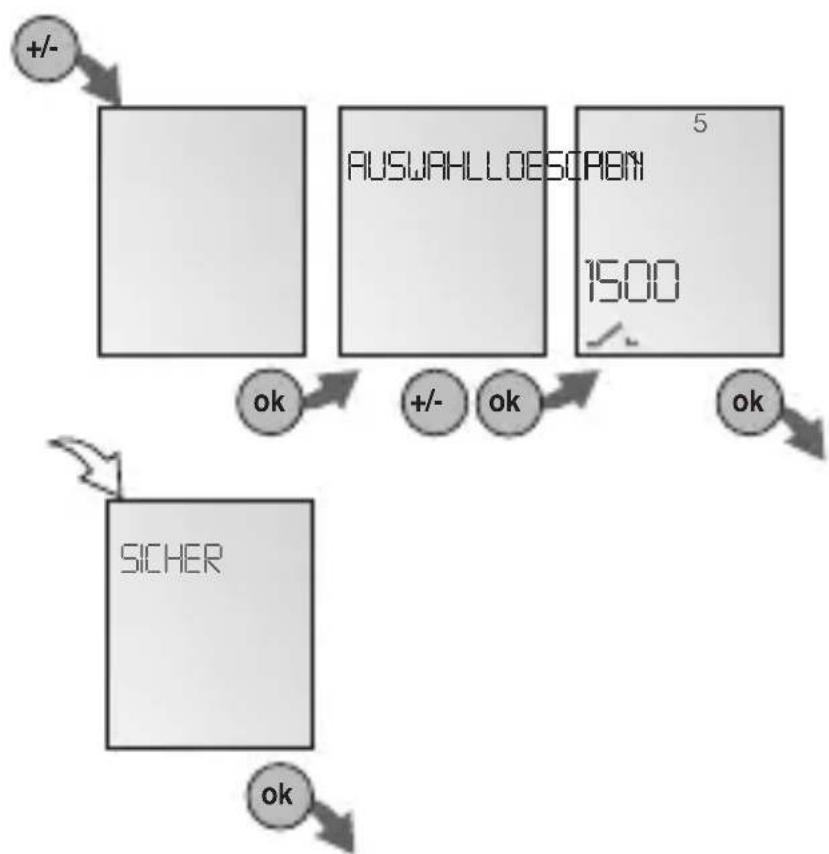

Einzelne Programme löschen

Info

Beim Löschen einzeln derProgramme werden alle dazugehörigen Programmschrittegelöscht (z.B. P01 EIN und P02 AUS).

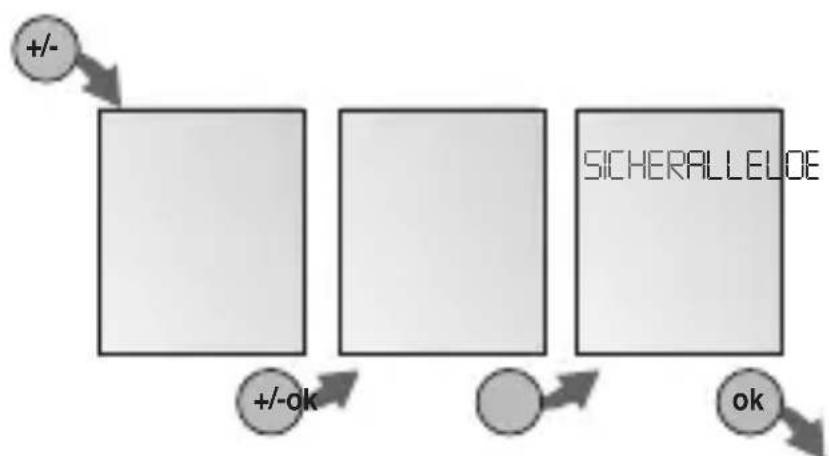

AlleProgramme loschen

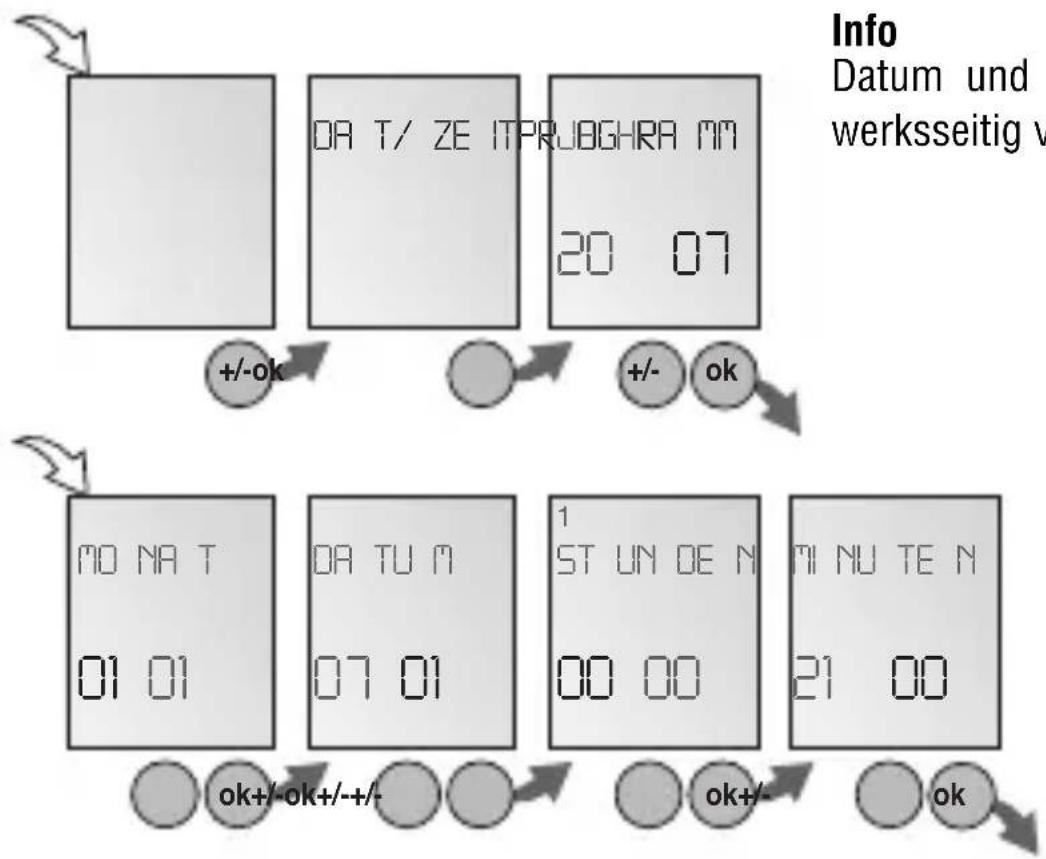

Datum und Uhrzeit einstellen

Info

Datum und Uhrzeit sind worksbeitig voreingestellt.

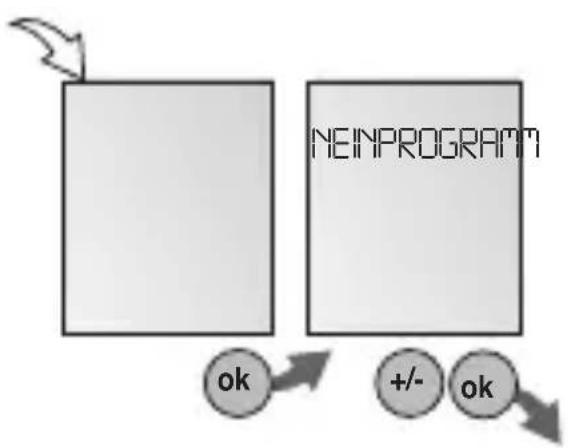

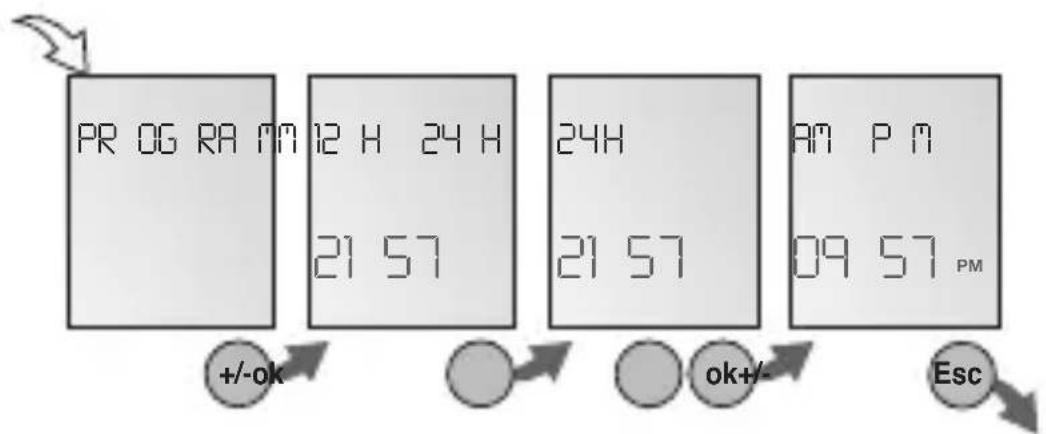

AM/PM- (12-Stunden-) bzw. 24-Stunden-Anzeige einstellen

Informazione

Folgende Einstellungen sind möglich:

AUTO

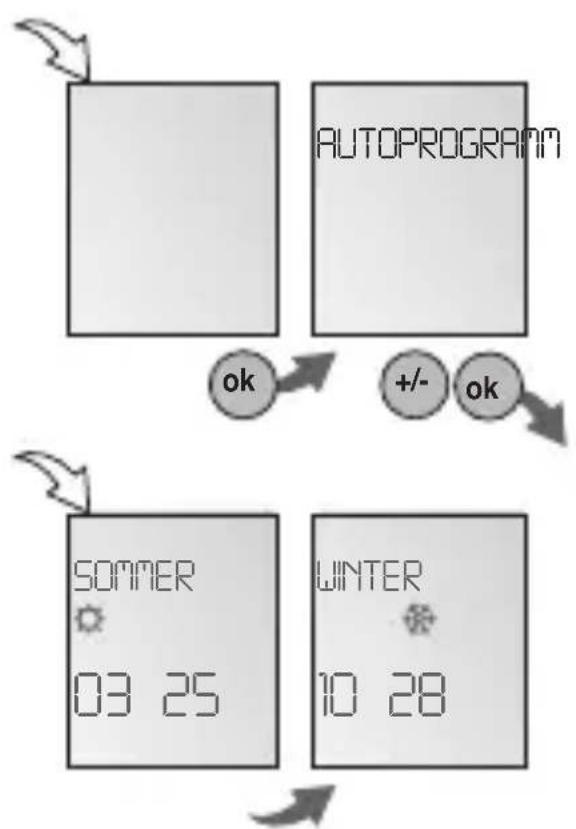

werksseitige Voreinstellung der gesetzlichen Vorgabe. Diese wird automatisch für jeder Jahr neu berechnet.

NEIN

keine Umschaltung

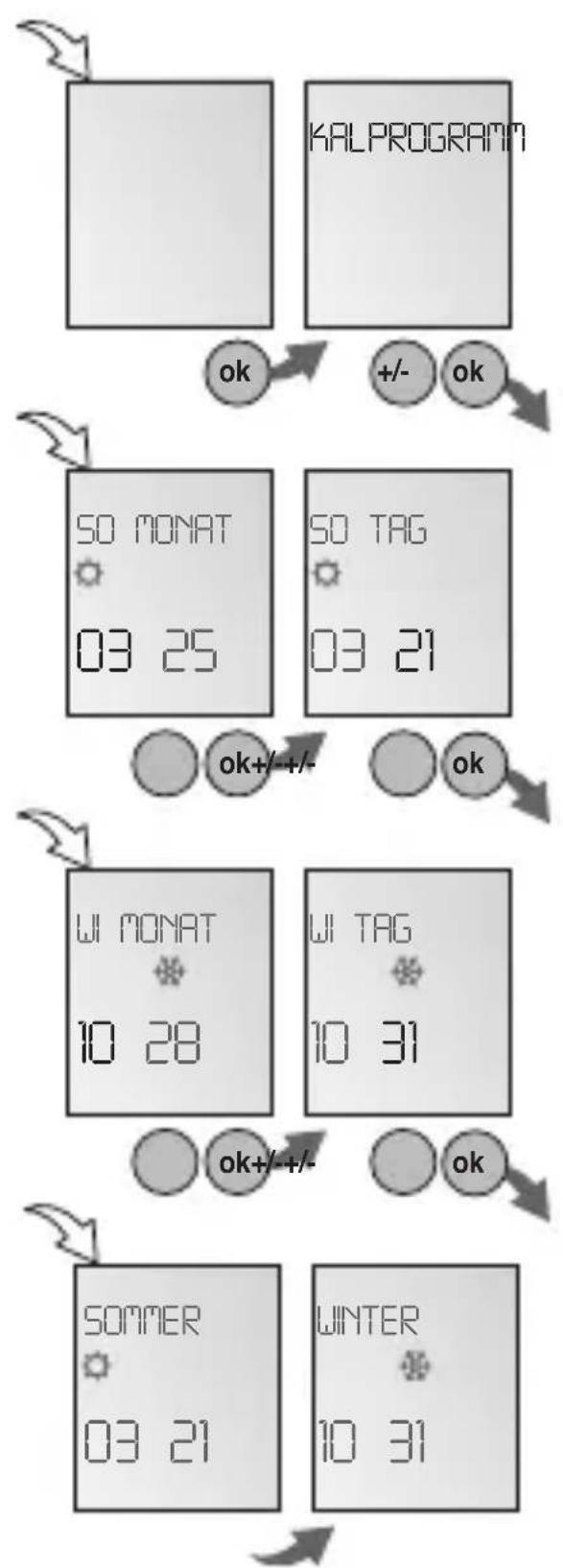

KAL

Programmierung. Dazumuss das Startdatum der Sommerzeit und der Winterzeit eingegeben werden. Die werksseitige Voreinstellung wird überschreiben.

Die programmierte Sommer/Winterzeit wird automatisch für jeder Jahre neu berechnet.

Die Umschaltung erfolgt am gleichen eingegebenen Wochentag in der gleichen Woches des Monats.

Beispiel

21.03. Start Sommerzeit

31.10. Start Winterzeit

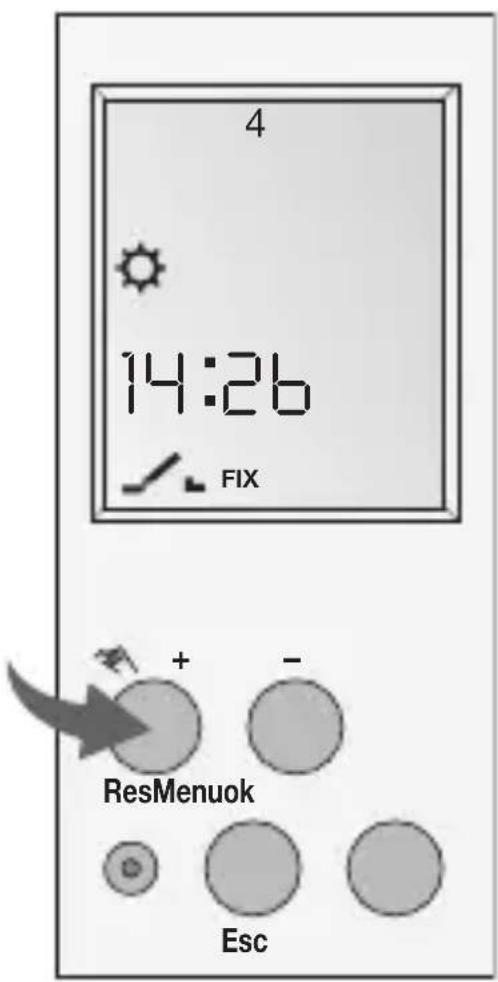

Achtung

Während der Umschaltung von Sommer- zu Winterzeit bzwumgekehrt dürfen keine Veränderungen an der Uhr vorgenommen werden!

Info

AUTO: (keine Anzeige) programmierte Schaltzeiten

TECHNISCHE DATEN

MaBe H x B x T (mm) 45 x 17,5 x 60

Gewicht g (ca.) 90

Anschlußspannung siehe Geräteaufdruck

Leistungsaufnahme 5 VA

Schalteistung

• ohmsche Last 16 A/250 V AC
• induktive Last cos 0.68 A/250 V AC
• Gluhlampenlast 1000 W

Schaltausgang potentialfrei

Schaltkontakte 1 Wechsler

Umgebungstemperatur -25°C bis +55°C

Schutzklasse II

Ganggenauigkeit typ. ± 2.5 s/Tag bei 20^

Gangreserve 3 Jahre ab Werk bei +20^

Kürzeste Schaltzeit 1 Min.

Speicherplatz 50

Blockbildung von Wochentagen feste/frei Wahl

Schaltzustandsanzeige ja

Plombierbar ja
