BEDIENUNGSANLEITUNG GW20825 Gewiss

Achtung ! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

Diese Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe System-Playbus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genauere Informationen und technische Daten wenden Sie sich bitte an den Vertrieb von GEWISS.

INHALTSVERZEICHNIS

GEBRAUCHSANWEISUNGEN Seite

• Allgemeine Beschreibung.... 68
• Beschreibung der Befehle 69
• Betriebsmodalitäten.... 70
• Parametereinstellung 71
• Programmierung.... 72
• Automatischer Betrieb.... 74
• Manueller Betrieb.... 74
• Display.... 75
• Fernsteuerung.... 75
• Betrieb im Falle von einem Black-out.... 76
• Voreingestellte Parameter 76

INSTALLATIONSANWEISUNGEN

• Montage 77
• Beschreibung der Klemmen.... 78
• Entfernung der Batterie.... 78

BETRIEBSEIGENSCHAFTEN / TECHNISCHE DATEN 79

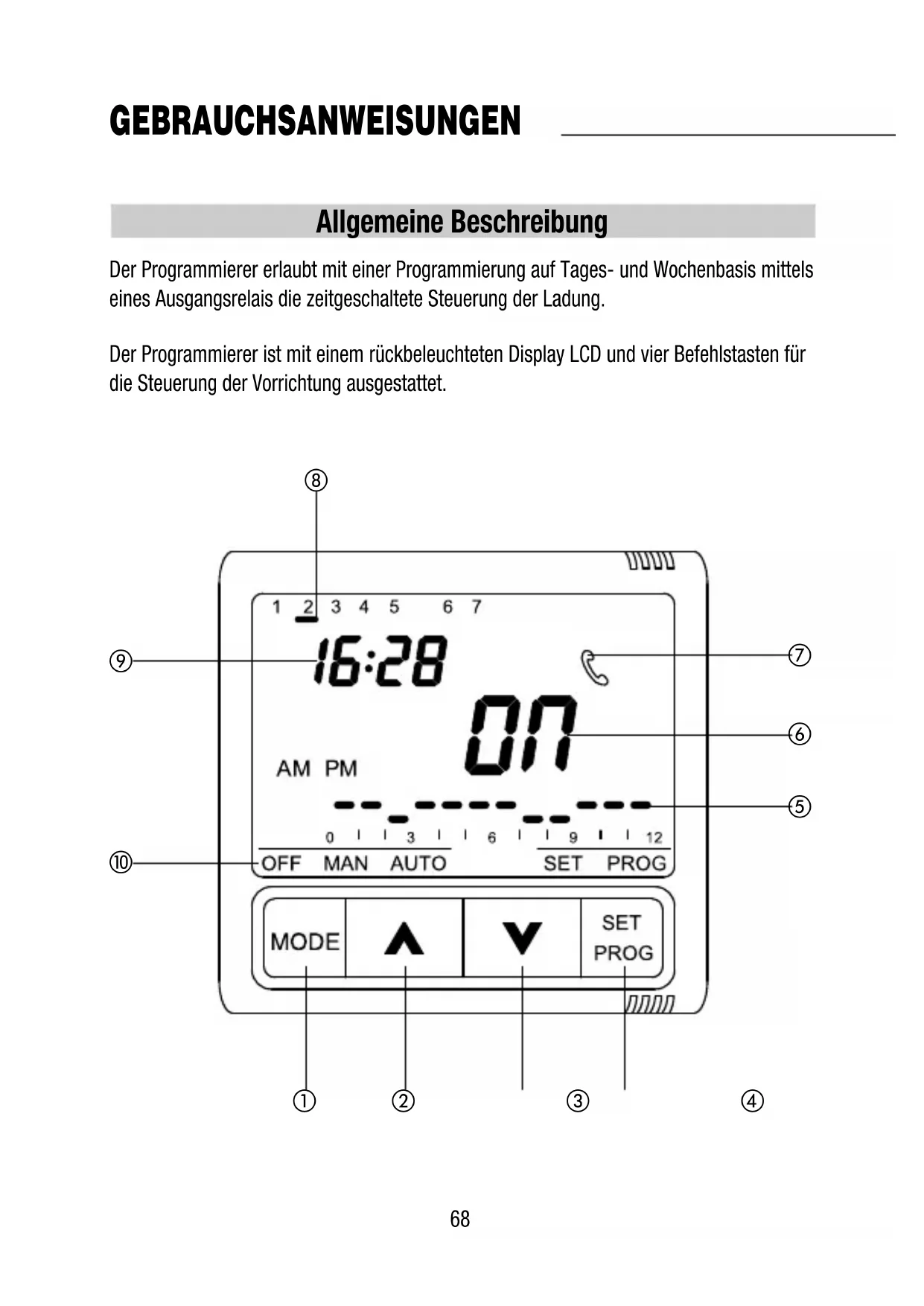

Allgemeine Beschreibung

Der Programmierer erlaubt mit einer Programmierung auf Tages- und Wochenbasis mittels eines Ausgangsrelais die zeitgeschaltete Steuerung der Ladung.

Der Programmierer ist mit einem rückbeleuchteten Display LCD und vier Befehlstasten für die Steuerung der Vorrichtung ausgestattet.

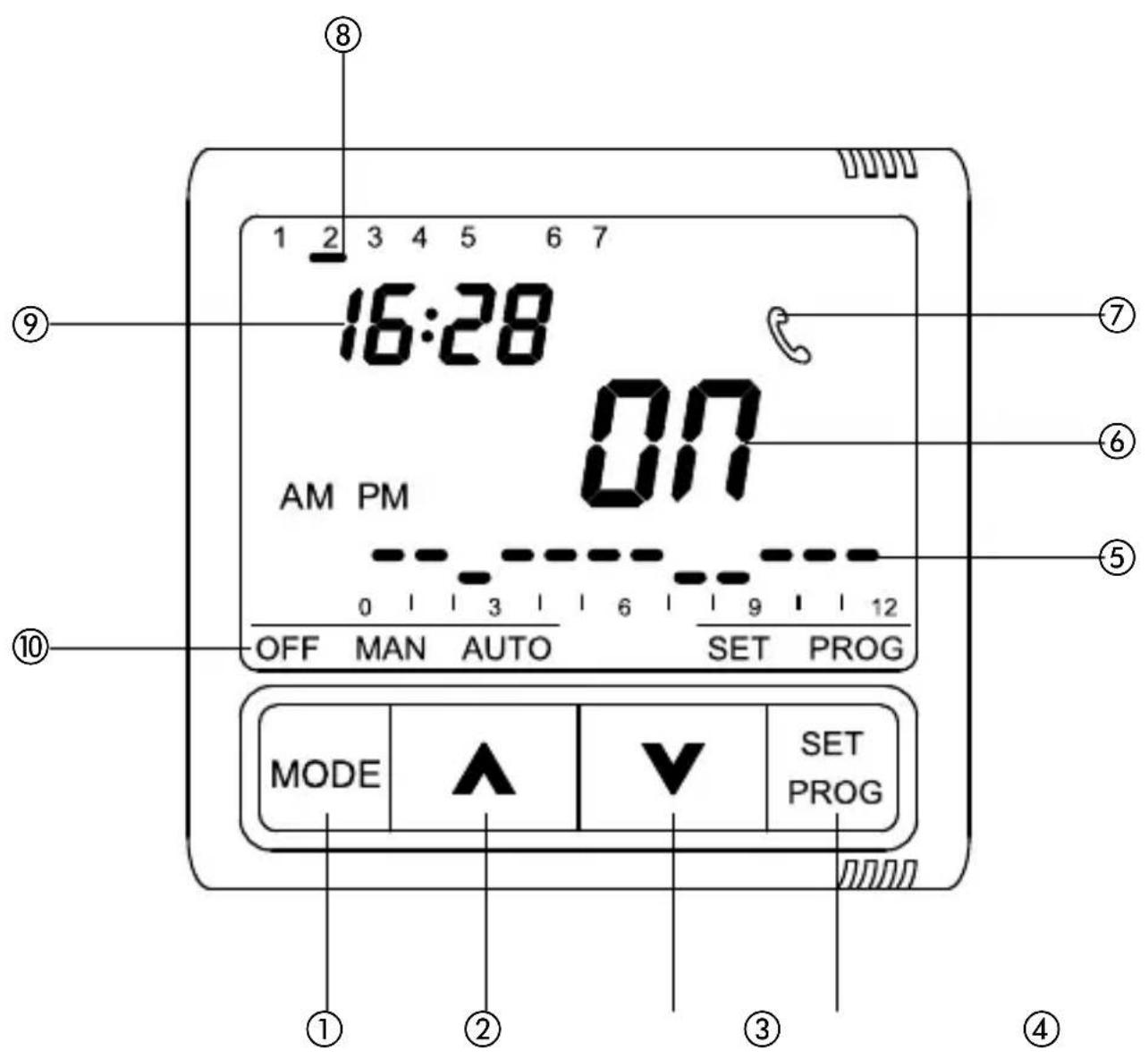

Beschreibung der Befehle

BEFEHLSTASTEN		Symbol
1	MODE: Auswahl Modalität	MODE
2	Erhöhung / Auswahl der Parameter
3	Verminderung / Auswahl der Parameter
4	SET/PROG: Einstellung Programme/Programmierung	SET/PROG

MELDUNGEN AUF DEM DISPLAY

5	Profil tägliches Programm
6	Relais-Status (ON/OFF)
7	Befehlsmeldung über GSM-Fernsteuerung (mit SMS)
8	Tag
9	Uhrzeit
10	Betriebsmodalität	OFF MAN AUTO

Achtung: Beim Einschalten führt die Programmiereinheit einen Selbsttest von zirka 15 Sekunden aus und stellt alle Symbole auf dem Display dar.

Betriebsmodalität

Die Programmierung sieht drei verschiedene Betriebsmodalitäten vor:

• MANUELL
• AUTOMATISCH
• OFF

Um von einer Modalität auf die andere umzuschalten, die Taste MODE benutzen.

1 2 3 4 5 6 7 16:28 ON MAN

In der manuellen Modalität ist es möglich, den Ausgang auf einen permanenten Status einzustellen.

Auf dem Display erscheinen die Uhrzeit, der Wochentag, die Schrift MAN und die Angabe des Relais-Status (ON/OFF).

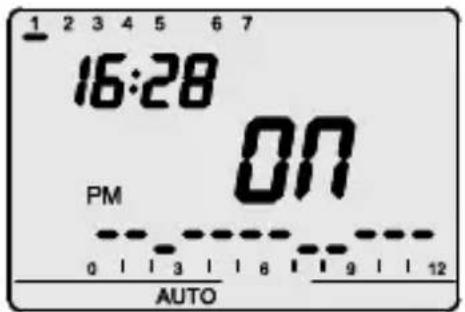

1 2 3 4 5 6 7 16:28 ON PM 0 3 6 9 12 AUTO

In automatischer Modalität benutzt die Vorrichtung ein vom Nutzer eingestelltes Programm, das für jeden Wochentag differenziert werden kann. Auf dem Display erscheinen die Uhrzeit, der Wochentag, die Schrift AUTO und der aktuelle Relais-Status (ON/OFF). Die Schrift AM oder PM zeigt an, welche Tageseinteilung bei der Uhrzeitangabe angegeben wird.

In dem Profil Uhrzeit blinkt das Segment bezüglich der laufenden Uhrzeit mit der Darstellung des Betriebszustandes (Segment oben ON, Segment unten OFF).

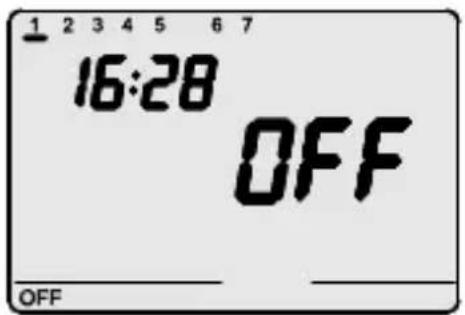

1 2 3 4 5 6 7 16:28 OFF OFF

In der Modalität OFF wird der NO Kontakt des Relais ständig offen gehalten, während der Kontakt NG geschlossen ist.

Auf dem Display erscheinen die Uhrzeit, der Wochentag, die Schrift und die Angabe des Relais-Status (OFF).

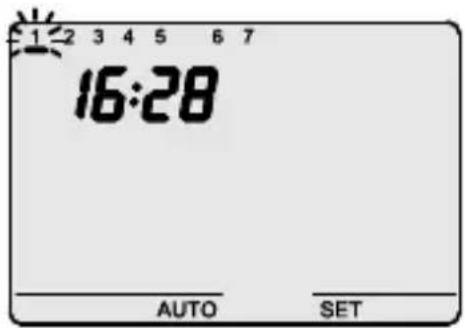

Parametereinstellung

Um die Parametereinstellung auszuführen, die Taste SET/PROG einmal drücken.

Auf dem Display erscheint die Schrift SET.

Zu diesem Zeitpunkt ist es möglich, in folgender Reihenfolge zu verändern:

• den Wochentag
• die Stunde
• die Minuten

Der Wert jedes einzelnen Parameters wird durch die Betätigung der Taste MODE bestätigt. Man verlässt die Einstellungsphase, wenn man erneut die Taste SET drückt oder automatisch 30 Sekunden nach der letzten Eingabe.

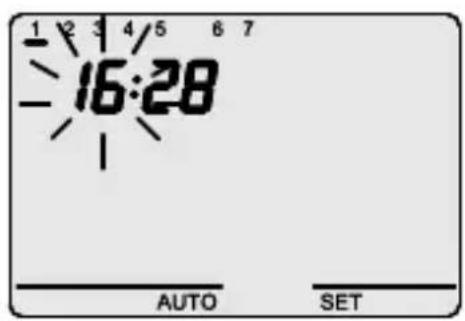

Einstellung des Wochentages

Wenn der Strich des Wochentages blinkt, den laufenden Tag mit den Tasten (Montag=1, Dienstag=2.....

Sonntag=7) auswählen.

Um den eingestellten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

1 2 3 4/5 6 7 16:28 AUTO SET

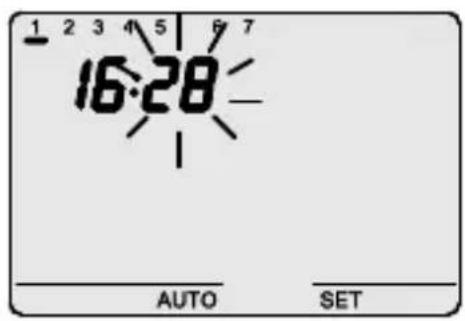

Einstellung der Stunde

Wenn die Ziffern der Stunde blinken, die Einstellung mit den Tasten vornehmen.

Um den eingestellten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

1 2 3 4 5 6 7 16:28 AUTO SET

Einstellung der Minuten

Wenn die Ziffern der Minuten blinken, die Einstellung mit den Tasten vornehmen.

Um den eingestellten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

Programmierung

Um die Personalisierung des täglichen/wöchentlichen voreingestellten Programms vorzunehmen oder eine Veränderung an einem vorher eingestellten Zyklus vorzunehmen, die Taste SET/PROG zweimal drücken.

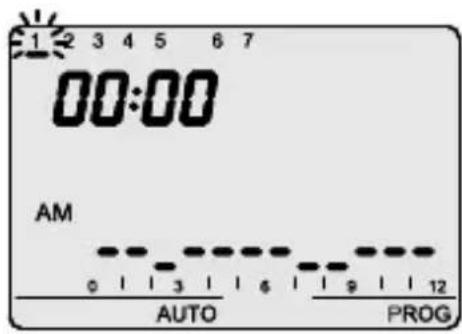

1 2 3 4 5 6 7 00:00 AM 0 | | 3 | | 6 | | 9 | | 12 AUTO PROG

a) Auf dem Display erscheint die Schrift PROG, während der Strich des ersten Wochentages anfängt, zu blinken.

Den gewünschten Tag mit den Tasten Auswählen.

Die Auswahl bestätigen, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

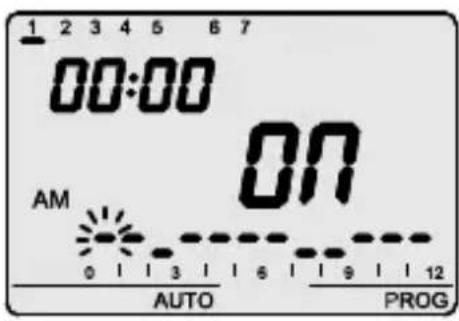

1 2 3 4 5 6 7 00:00 ON AM 0 3 6 9 12 AUTO PROG

b) Auf dem Display wird das Profil des ausgewählten Tages dargestellt.

c) Die Uhrzeit beginnt zu blinken.

Mit den Tasten Aie Vtunde auswählen, von der ab man das vorgeschlagene Profil verändern möchte.

Während der Erhöhung in dem Stundenprofil blinkt die Säule der ausgewählten Uhrzeit.

Die Auswahl bestätigen, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

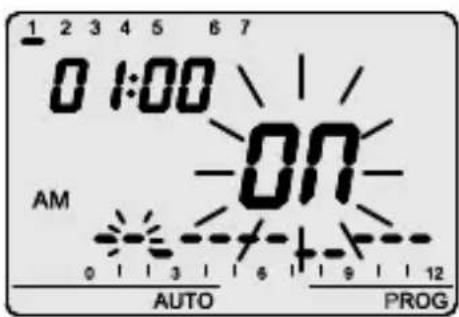

1 2 3 4 5 6 7 0 1:00 AM 0 3 6 9 12 AUTO PROG

Auf dem Display blinkt die Schrift ON (oder OFF).

Mit den Tasten ist es möglich, den Betriebszustand zu verändern.

Die Veränderung wirkt ab der ausgewählten Uhrzeit und dauert bis zur nächsten Veränderung oder bis zum Ende des Tages, den man gerade programmiert, falls keine nachfolgenden Veränderungen mehr vorgenommen werden.

Die Auswahl bestätigen, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

Programmierung

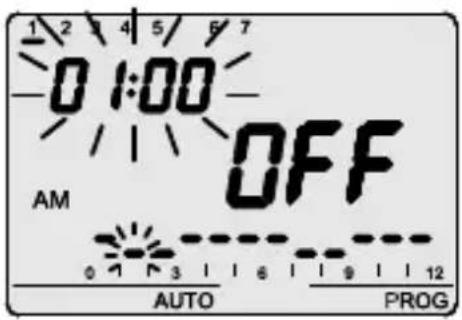

1 2 4 5 6 7 0 1:00 OFF AM AUTO PROG

e) Die Uhrzeit blinkt, die Stunde auswählen, ab der man ein Umschalten, wie unter Punkt c) beschrieben, vornehmen möchte.

Die Uhrzeit wird im 5-Minuten-Abstand bei jedem Druck auf die Tasten erhöht/verringert.

Es ist daher möglich, jede Stunde bis zu 12 Umschaltungen des Relais festzulegen.

Die Programmierung bestätigen, indem die Taste MODE etwas länger gedrückt wird.

Man geht automatisch zur Programmierung des folgenden Tages über.

Man kann die Programmierungsphase verlassen, indem man die Taste SET gedrückt hält oder automatisch 30 Sekunden nach der letzten Eingabe.

Speichern und wieder vorschlagen

Wenn man hingegen wünscht, das Programm direkt auf den nachfolgenden Tag zu kopieren, die ausgeführte Programmierung innerhalb von 30 Sekunden durch die gleichzeitige Betätigung der Tasten bestätigen.

Auf diese Weise wird das soeben erstellte Programm gespeichert, und auch für den nächsten Tag vorgeschlagen; um das gleiche Programm für mehrere Tage zu speichern, den Vorgang des gleichzeitigen Drückens der Tasten innerhalb von 30 Sekunden wiederholen.

Am Ende der wöchentlichen Programmierung die Taste SET/PROG drücken, um zum Normalbetrieb zurückzukehren.

Automatischer Betrieb

Um das Programm zu aktivieren, die automatische Modalität durch die Betätigung der Taste MODE bis zum Erscheinen des Symbols AUTO auf dem Display drücken.

In der Modalität des Betriebs AUTO wird das Stundenprofil bezüglich der eingestellten Tageseinteilung (AM/PM) dargestellt. Wenn gleichzeitig die Tasten gedrückt werden, ist es möglich, das Profil bezüglich der anderen Tageseinteilung darzustellen. Die Angabe ist 5 Sekunden aktiv, danach erscheint erneut das laufende Profil.

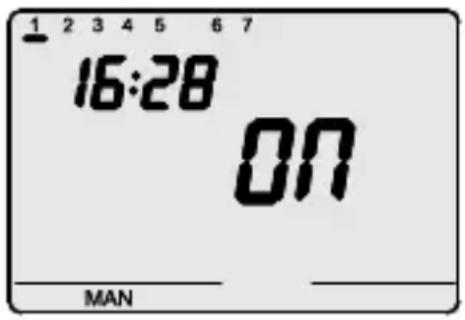

Manueller Betrieb

1 2 3 4 5 6 7 16:28 ON MAN

Um die Modalität des manuellen Betriebes zu aktivieren, die Taste MODE drücken, bis auf dem Display die Schrift MAN erscheint.

Mit den Tasten △▼ den gewünschten Betriebszustand einstellen. Auf dem Display erscheint der ausgewählte Status (ON/OFF).

Display

Das Display LCD ist mit einer Rückbeleuchtung ausgestattet, die bei jedem Tastendruck für 5" aktiviert wird. In der Modalität SET oder PROG bleibt die Rückbeleuchtung während der Parametereinstellung und der Programmierung aktiv. Sie wird beim Verlassen dieser Modalitäten deaktiviert.

Fernsteuerung

Der Programmierer ist mit dem Fernsteuergerät GSM GW90821 mittels seriellem Anschluss zu verbinden. Mittels der Befehle SMS (zum Beispiel vom Handy aus) ist Folgendes möglich:

• die Betriebsmodalität einzustellen (MAN / AUTO / OFF)
• den Betriebszustand einzustellen (ON/OFF)
• den aktuellen Status zu erfragen

Auf jede an die Vorrichtung eingesandte Befehls-SMS erfolgt eine SMS als Bestätigung (mit vordefiniertem nicht konfigurierbaren Text). Die Nachricht bezüglich der Abfrage des Status sieht eine Antwort mit folgenden Informationen vor:

• Modalität des aktuellen Betriebs (OFF / AUTO /MAN)
• Betriebszustand (ON/OFF)

Jedes Mal, wenn der Betriebszustand oder die Modalität des Betriebes durch das Fernsteuergerät verändert werden, erscheint auf dem Display das Symbol.

Das Symbol erscheint auch für die Anfrage des aktuellen Standes der Kontakte.

Das Symbol wird auf dem Display dargestellt, bis eine Taste betätigt wird.

Betrieb im Falle von einem Black-out

Die Vorrichtung ist mit einer Backup Batterie ausgestattet, welche die Aktualisierung der Uhrzeit und des Wochentages im Falle von einem Black-out garantiert.

Mit der exklusiv von der Batterie gelieferten Einspeisung hat man unter den nachfolgenden Bedingungen eine Autonomie von 24 Stunden:

• Visualisierung Uhrzeit aktiv
• Rückbeleuchtung nicht aktiv
• Visualisierung Betriebszustand nicht aktiv
• Umschalten des Relais nicht zugelassen (der Kontakt des Relais behält den vor dem Black-out existierenden Status bei)
• Vordere Tasten nicht aktiv (mit Ausnahme der gleichzeitigen Betätigung aller vier Tasten)

Beim Nichtvorhandensein der Energieversorgung verursacht der gleichzeitige Druck auf alle vier vorderen Tasten die Abschaltung der Backup Batterie innerhalb der Vorrichtung. Diese Funktion wird benutzt, um die Leistungsfähigkeit der Batterie zu schützen, wenn die Vorrichtung über einen längeren Zeitraum nicht benutzt wird.

Die Batterie wird automatisch erneut verbunden, wenn die Vorrichtung wieder mit dem elektrischen Netz verbunden ist.

Die eingestellten Programme gehen nicht verloren, weder im Falle von einem Black-out noch im Fall des Abschaltens der Batterie.

Voreingestellte Parameter

Wochentag	1 : Montag
Uhrzeit	00:00
Betriebszustand (Modalität MAN)	OFF (MAN)

INSTALLATIONSANWEISUNGEN

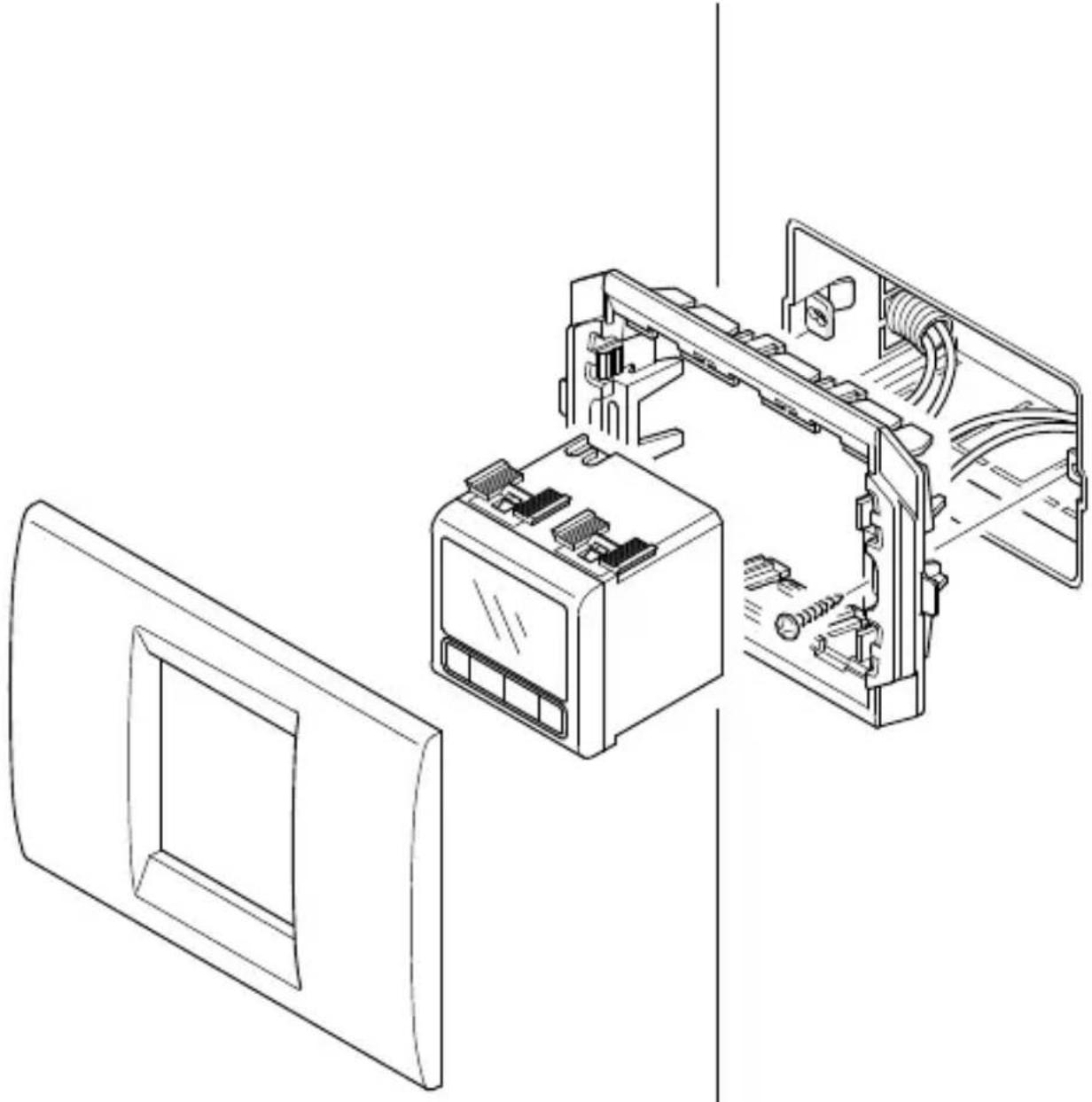

Montage

Installationsbeispiel mit Blende und Halter 2 Module (Playbus für GW30413 oder System für GW20825 - GW21825)

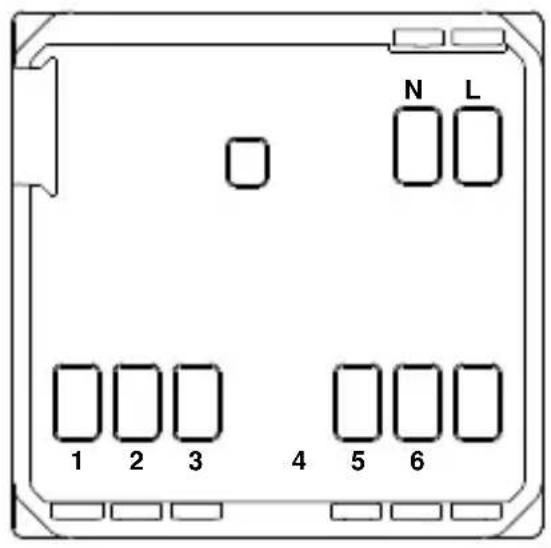

Beschreibung der Klemmen

N L 1 2 3 4 5 6

1 2 3

Kabelklemmen

Versorgung

L - Phase

N - Neutrum

Ausgangsrelais

1 - Kontakt NA

2 - Kontakt NC

3 - Gemeinsam

Serielle Linie

4 - TX (ausgehende Daten)

5 - GND (gemeinsam)

6 - RX (eingehende Daten)

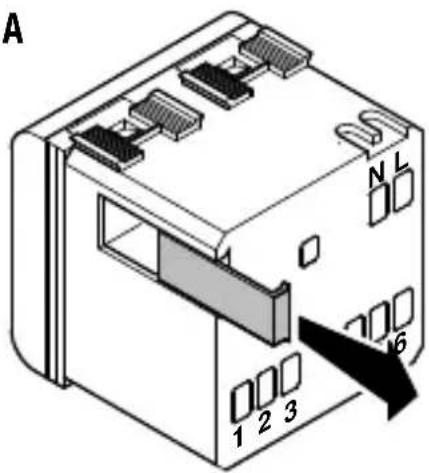

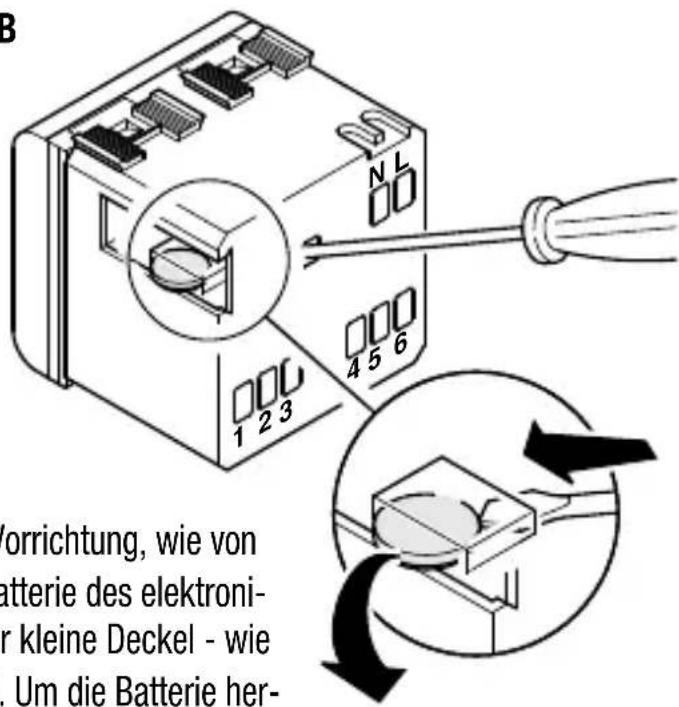

Entfernung der Batterie

A

A 1 2 3 6 NL

B

B 1 2 3 4 5 6 Worrichtung, wie von batterie des elektroni- r kleine Deckel - wie . Um die Batterie her-

Im Notfall (zum Beispiel zur Entsorgung der Vorrichtung, wie von den WEEE-Normen vorgeschrieben) ist die Batterie des elektronischen Programmierers zugänglich, indem der kleine Deckel - wie in der Abbildung A dargestellt - entfernt wird. Um die Batterie herauszuziehen, empfiehlt sich, einen kleinen Schraubenzieher zu verwenden - wie in der Abbildung B dargestellt.

TECHNISCHE DATEN

Betriebsmodalität

Auflösung der Stundenprogrammierung

Maximalanzahl der einstellbaren

Umschaltungen der Relais

Fernsteuerung

Kontakt Ausgang

Versorgung

Dimensionen

Mit dem Fernsteuergerät GSM GW 90821

Netz (230V Ac) – Normalbetrieb

Aufladbare Batterie (ML1220) -

beim nichtvorhandenen Netz

2 Module Playbus oder System
