MODE D'EMPLOI GW20825 Gewiss

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série System-Playbus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire.

Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de GEWISS est prêt à fournir des explications complètes et des données techniques sur demande.

SOMMAIRE

INSTRUCTIONS D'UTILISATION page

• Description générale 36
• Description des commandes .... 37
• Modalités de fonctionnement 38
• Programmation paramètres.... 39
• Programmation 40
• Fonctionnement automatique 42
• Fonctionnement manuel 42
• Afficheur.... 43
• Commande à distance.... 43
• Fonctionnement en cas de black out 44
• Paramètres préréglés 44

INSTRUCTIONS POUR L'INSTALLATION

• Montage 45
• Description bornes 46
• Comment enlever la batterie 46

CARACTÉRISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES 47

INSTRUCTIONS D'UTILISATION

Description générale

Le programmeur permet la gestion temporisée d'une charge, avec une programmation sur base journalière et hebdomadaire grâce à une sortie à relais.

Le programmeur est muni d'un afficheur LCD rétro éclairé et de quatre poussoirs de commande, pour la gestion du dispositif.

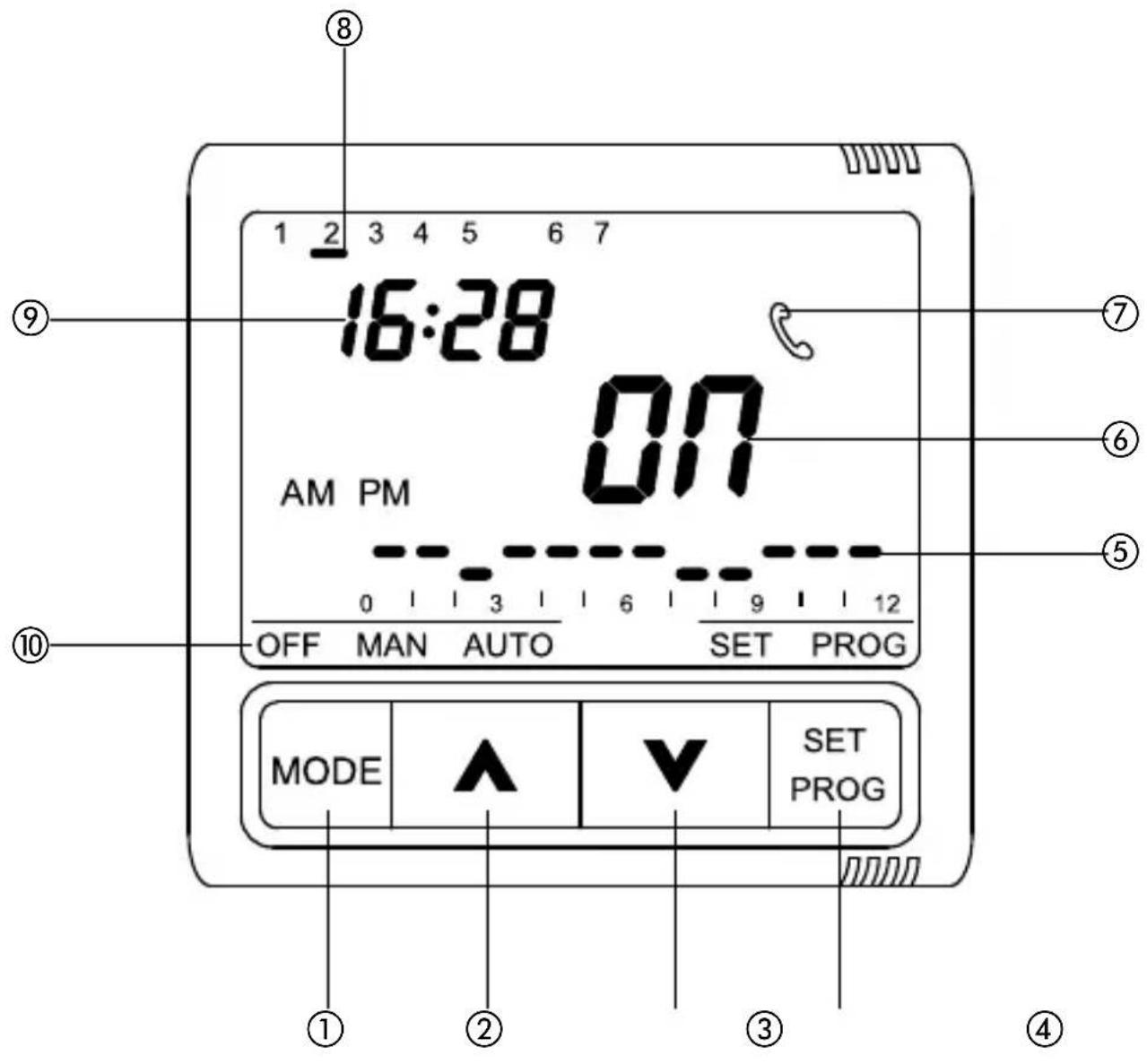

Description des commandes

POUSSOIRS DE COMMANDE		Simbolo
1	MODE sélection de la modalité	MODE
2	Incrément / Sélection des paramètres
3	Décrément / Sélection des paramètres
4	SET/PROG : Définition des programmes / Programmation	SET/PROG

SIGNALISATIONS SUR L'AFFICHEUR

5	Profil du programme journalier
6	Etat du relais (ON/OFF)
7	Signalisation commande par dispositif de contrôle à distance GSM (via SMS)
8	Jour
9	Heure
10	Modalité de fonctionnement	OFF MAN AUTO

Attention : à l'allumage, le programmateur exécute un autodiagnostic d'environ 15 secondes, en affichant toutes les icônes sur l'afficheur.

Modalité de fonctionnement

Le programmeur prévoit trois modes de fonctionnement différents :

• MANUEL
• AUTOMATIQUE
• OFF

Pour commuter d'un mode à un autre on utilise la touche MODE.

1 2 3 4 5 6 7 16:28 ON MAN

En mode manuel il est possible de programmer la sortie dans un état permanent.

Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot MAN et l'indication de l'état du relais (ON/OFF).

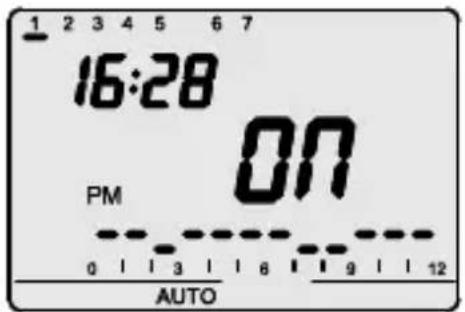

1 2 3 4 5 6 7 16:28 ON PM 0 3 6 9 12 AUTO

Dans le mode automatique, le dispositif utilise un programme programmé par l'utilisateur, qui peut même être différencié pour chaque jour de la semaine.

Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot AUTO, et l'indication de l'état actuel du relais (ON/OFF). Les lettres AM ou PM indiquent quelle demi-journée est affichée dans le profil horaire.

Dans le profil horaire, le segment relatif à l'heure courante clignote, et l'état de la sortie (segment haut ON, segment bas OFF) est représenté.

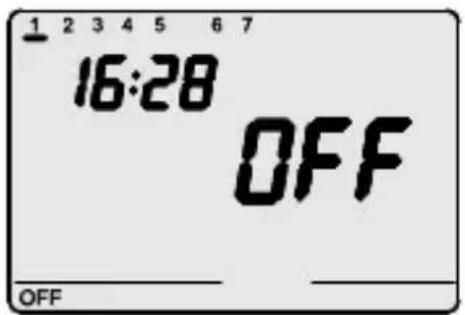

1 2 3 4 5 6 7 16:28 OFF OFF

En modalité OFF, le contact N.O. du relais est maintenu constamment ouvert, tandis que le contact N.F. est fermé. Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot MAN/AUTO et l'indication de l'état du relais (OFF).

Programmation paramètres

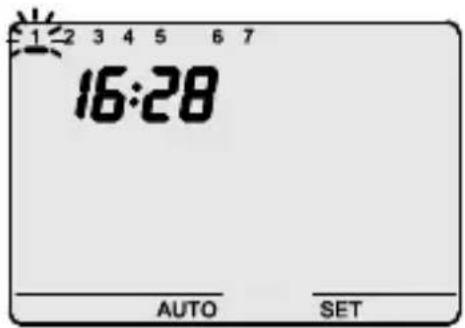

Pour exécuter la programmation des paramètres, appuyer une fois sur la touche SET/PROG.

La parole SET apparaît sur l'afficheur.

Il est alors possible de modifier, en séquence :

• le jour de la semaine
• l'heure
• les minutes

On confirme la valeur de chaque paramètre en appuyant sur la touche MODE.

Pour sortir de la phase de programmation, soit on appuie à nouveau sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la dernière lettre tapée.

Programmation du jour de la semaine

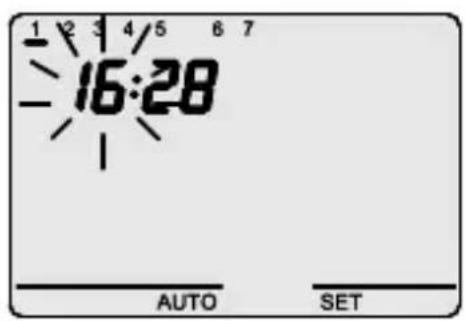

Quand la barre du jour de la semaine clignote, sélectionner le jour courant avec les touches (lundi=1, mardi=2,...dimanche=7).

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

1 2 3 4/5 6 7 16:28 AUTO SET

Programmation de l'heure

Quand les chiffres de l'heure clignotent, programmer l'heure avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

1 2 3 4 5 6 7 16:28 AUTO SET

Quand les chiffres des minutes clignotent, programmer les minutes avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation

Pour exécuter la personnalisation du programme journalier/hebdomadaire préprogrammé, ou pour faire une modification sur un cycle précédemment programmé, appuyer deux fois sur la touche SET/PROG.

1 2 3 4 5 6 7 00:00 AM 0 | | 3 | | 6 | | 9 | | 12 AUTO PROG

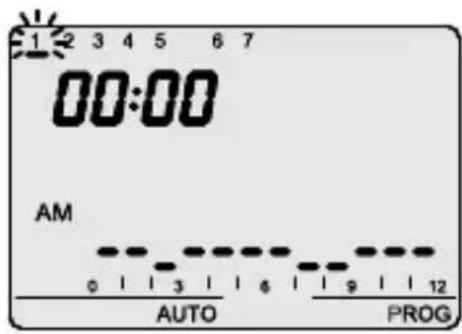

a) Sur l'afficheur apparaît la parole PROG, et la barre du premier jour de la semaine commence à clignoter. Sélectionner le jour désiré, avec les touches ▲▼ Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

1 2 3 4 5 6 7 00:00 ON AM 0 3 6 9 12 AUTO PROG

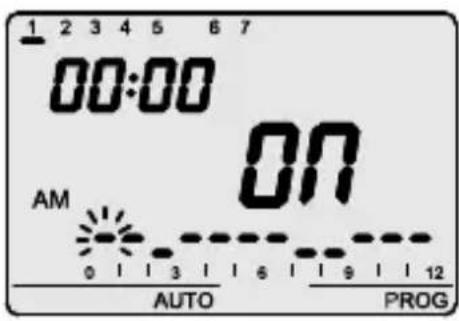

b) L'afficheur visualise le profil courant relatif au jour choisi. c) L'horaire commence à clignoter.

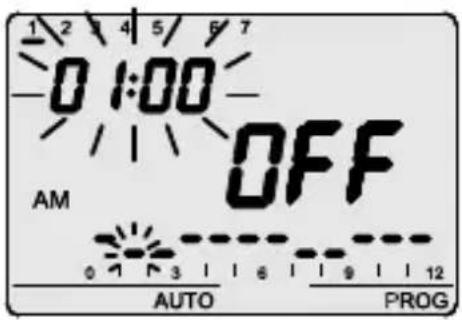

Avec les touches, sélectionner l'heure à partir de laquelle on désire modifier le profil proposé ; pendant cette augmentation, sur le profil horaire la petite colonne relative à l'horaire sélectionné clignote. Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

1 2 3 4 5 6 7 0 1:00 ON AM 0 3 4 9 12 AUTO PROG

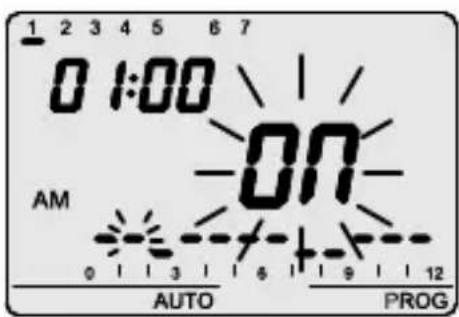

Sur l'afficheur la parole ON (ou OFF) clignote. Avec les touches Aves possible de modifier l'état de la sortie. La modification prend effet à partir de l'horaire sélectionné et persiste jusqu'à la transition successive ou jusqu'à la fin de la journée que l'on est en train de programmer, au cas où il n'y a pas de transitions successives. Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation

1 2 4 5 6 7 0 1:00 OFF AM AUTO PROG

e) L'horaire clignote, sélectionner l'heure à partir de laquelle on désire sélectionner une nouvelle commutation, comme décrit au point c).

L'horaire diminue/augmente avec des pas de 5 minutes à chaque pression des touches AV. Il est donc possible de définir jusqu'à 12 commutations du relais pour chaque heure. Pour confirmer la programmation, appuyer sur la touche MODE de façon prolongée. On passe automatiquement à la programmation du jour suivant.

Pour sortir de la phase de programmation, soit on appuie sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la dernière lettre tapée.

Enregistrer et reproposer

Si l'on désire copier le programme directement sur le jour suivant, confirmer la programmation exécutée en appuyant en même temps sur les deux touches dans les 30 secondes qui suivent.

De cette façon on enregistre le programme que l'on vient de réaliser ; il sera reproposé également le jour suivant ; pour copier et enregistrer le même programme pendant plusieurs jours, répéter l'opération de pression contemporaine des touches dans les 30 secondes qui suivent.

Quand on a terminé la programmation de toute la semaine, appuyer sur la touche SET/PROG pour revenir au fonctionnement normal.

Fonctionnement automatique

Pour activer le programme, sélectionner le mode de fonctionnement automatique en appuyant sur la touche MODE jusqu'à ce que le symbole AUTO apparaisse sur l'afficheur.

En mode de fonctionnement AUTO, l'afficheur visualise le profil horaire relatif à la demi-journée en cours (AM/PM). En appuyant en même temps sur un peut afficher le profil relatif à l'autre demi-journée. Cette indication reste active pendant 5 secondes, à la fin desquelles le profil courant apparaît à nouveau.

Fonctionnement manuel

1 2 3 4 5 6 7 16:28 ON MAN

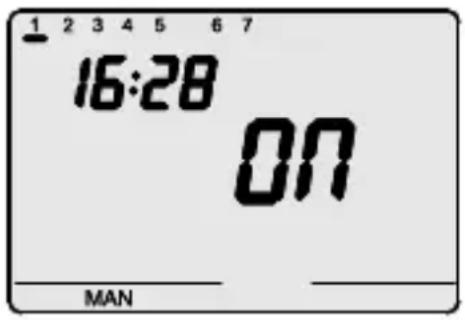

Pour activer le mode de fonctionnement manuel, appuyer sur la touche MODE jusqu'à ce que l'afficheur visualise le message MAN.

Avec les touches programmer l'état de sortie désiré. Sur l'afficheur apparaît l'état (ON/OFF) sélectionné.

Afficheur

L'afficheur LCD est fourni d'un rétro éclairage, qui s'active pendant 5 secondes chaque fois qu'on appuie sur une touche.

Dans les modes SET ou PROG, le rétro éclairage reste actif pendant la définition des paramètres et pendant la programmation. Il se désactive à la sortie de ces modalités.

Commande à distance

Le programmeur peut être connecté au système de contrôle à distance GSM GW90821, par connexion sérielle. Grâce aux commandes SMS (par exemple avec un téléphone portable) il est possible de :

• Programmer la modalité de fonctionnement (MAN / AUTO / OFF)
• Programmer l'état de la sortie (ON/OFF).
• Demander l'état actuel

À chaque SMS de commande envoyé au dispositif correspond un SMS de confirmation (avec texte prédéfini non configurable) ; le message de demande de l'état prévoit une réponse qui comprend les informations suivantes :

• modalité de fonctionnement actuelle (OFF / AUTO /MAN)
• état de la sortie (ON/OFF)

Chaque fois que le système de contrôle à distance modifie l'état de la sortie ou la modalité de fonctionnement, sur l'afficheur apparaît le symbole.

Le symbole du apparaît aussi pour la demande de l'état actuel des contacts.

Le symbole du reste affiché sur l'écran jusqu'à ce qu'on appuie sur une touche.

Fonctionnement en cas de black out

Le dispositif est muni d'une batterie de back up qui garantit la sauvegarde, en cas de blackout, de l'heure et du jour de la semaine.

Avec l'alimentation fournie exclusivement par la batterie on a une autonomie de 24 heures dans les conditions suivantes :

• visualisation de l'heure activée
• rétro éclairage non activé
• visualisation de l'état de la sortie non activée
• commutation du relais non activée (le contact du relais maintient l'état qui précédait le black out)
• touches frontales non activées (à l'exclusion de la pression simultanée des 4 touches)

En cas d'absence d'alimentation, la pression simultanée des quatre touches frontales à la fois provoque la déconnexion, à l'intérieur du dispositif, de la batterie de back-up.

On utilise cette fonction pour préserver l'efficacité de la batterie quand le dispositif n'est pas utilisé pendant une longue période de temps.

Dès que le dispositif est à nouveau raccordé au réseau électrique, la batterie se reconnecte automatiquement.

Les programmes déjà programmés ne seront pas perdus, ni en cas de black-out ni en cas de déconnexion de la batterie.

Paramètres préprogrammés

Jour de la semaine	1 : lundi
Heure	00:00
Etat de la sortie (mode MAN)	OFF (MAN)

INSTRUCTIONS POUR L'INSTALLATION

Montage

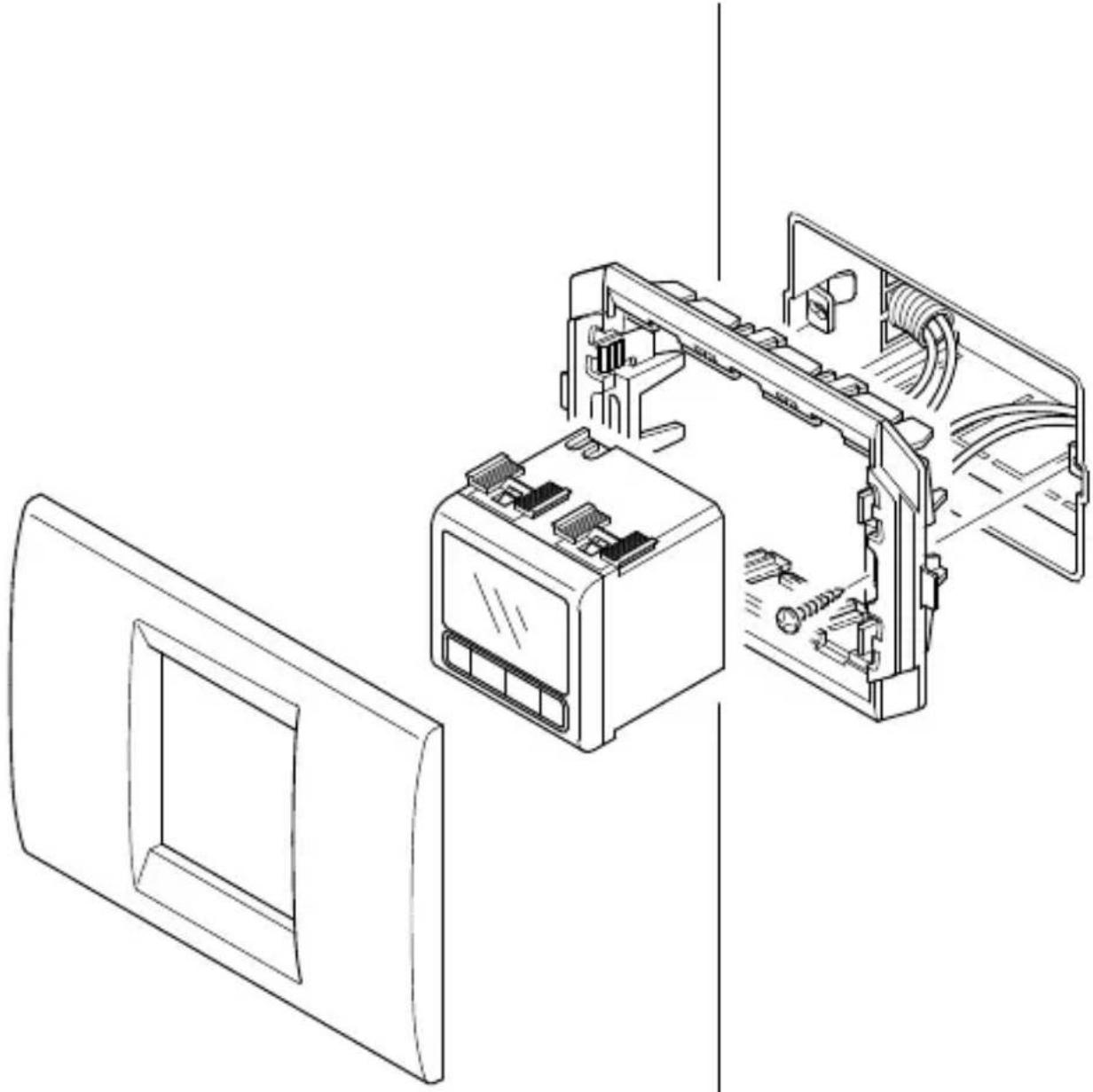

Exemple d'installation en utilisant les plaques et les supports à 2 modules (Playbus pour GW30413 ou bien System pour GW20825 -GW21825).

4 - TX (données en sortie)

5 - GND (commun)

6 - RX (données en entrée)

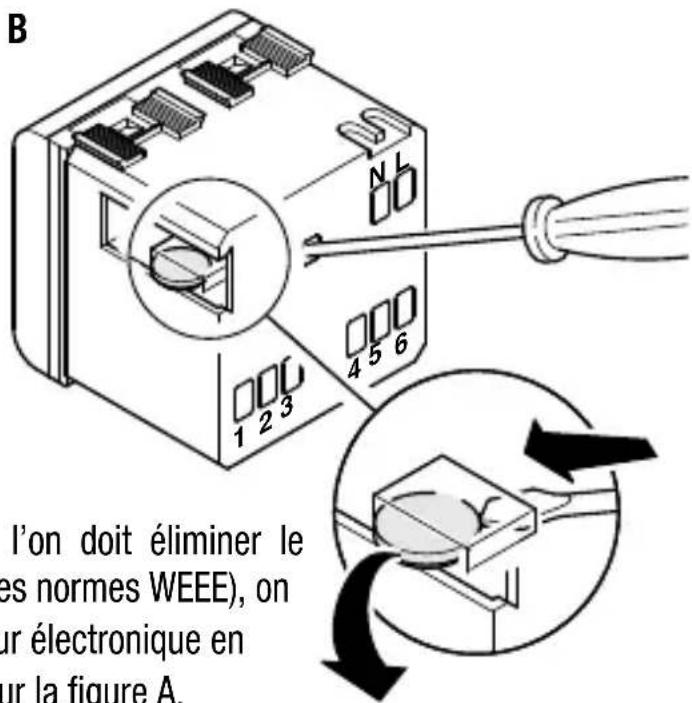

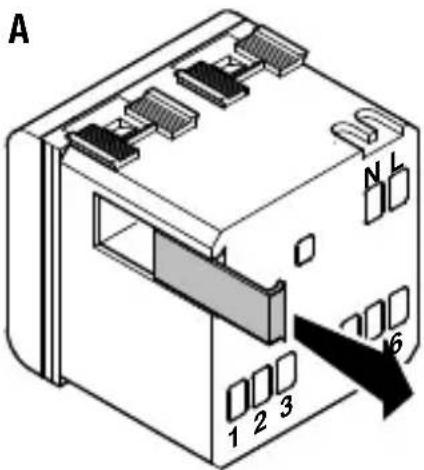

Comment enlever la batterie

A 1 2 3 6

B l'on doit éliminer le les normes WEEE), on ur électronique en ur la figure A.

En cas de nécessité ( par exemple si l'on doit éliminer le dispositif, suivant ce qui est prescrit par les normes WEEE), on peut accéder à la batterie du programmeur électronique en ôtant le petit couvercle, comme indiqué sur la figure A. Pour extraire la batterie, nous vous conseillons d'utiliser un petit tournevis, comme indiqué sur la figure B.

DONNÉES TECHNIQUES

Modalités de fonctionnement	Mode automatique, mode manuel, off
Résolution programmation horaire	5 minutes
N° max de commutations relais
programmables	12 par heure
Commande à distance	Avec le système de contrôle à distance GSM GW 90821
Contact en sortie	À relais, sans potentiel
	1 NA/NC 8A (AC1)/4A (AC15), 250Vac
Alimentation	Secteur (230 V ca) – fonctionnement normalBatterie rechargeable (ML 1220) – au cas où il n’ya pas d’alimentation de secteur
Dimensions	2 modules Playbus ou System
