GW20825 - Interruttore orario digitale Gewiss - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore orario digitale programmabile
Marca	Gewiss
Modello	GW20825
Categoria	Interruttore orario digitale
Alimentazione	230 V ~ (rete) ; batteria ricaricabile ML 1220 (backup)
Dimensioni (formato)	2 moduli (Playbus o System)
Display	LCD retroilluminato
Programmazione	Giornaliera e settimanale, fino a 12 commutazioni all'ora, passo di 5 minuti
Modalità di funzionamento	Automatico, manuale, Off
Uscita relè	1 NO/NC, 8 A (AC1) / 4 A (AC15), 250 V~
Comando a distanza	Via sistema GSM GW90821 (SMS)
Backup in caso di interruzione	Batteria di backup (autonomia 24 h)
Installazione	Incasso o superficie su guida DIN (tramite supporti)
Grado di protezione	Uso interno, ambiente privo di polvere e acqua
Norme	Conforme alle norme nazionali e CEI 60364 / HD 60364
Manutenzione	Pulire con panno asciutto; non usare prodotti abrasivi
Ricambi / riparabilità	Batteria sostituibile (ML 1220); nessun'altra parte riparabile dall'utente
Sicurezza	Seguire obbligatoriamente le istruzioni di installazione e utilizzo
Accessori inclusi	Manuale di istruzioni

Domande frequenti - GW20825 Gewiss

Come programmare l'interruttore orario GW20825 ?

Premere due volte il tasto SET/PROG. Il display mostra 'PROG' e il primo giorno lampeggia. Selezionare il giorno con ▲▼, confermare con MODE. Quindi, impostare l'ora di commutazione (passo di 5 minuti) e lo stato ON/OFF. Ripetere per ogni giorno. Per copiare un programma sul giorno successivo, premere contemporaneamente ▲ e ▼ durante la programmazione.

Cosa fare in caso di interruzione di corrente ?

L'interruttore è dotato di una batteria di backup che mantiene l'ora e il giorno per circa 24 ore. I programmi non vengono persi. Se la batteria è scarica, dopo il ritorno della corrente, potrebbe essere necessario reimpostare l'ora.

Come passare in modalità manuale ?

Premere più volte il tasto MODE finché il display non mostra 'MAN'. Quindi utilizzare ▲ e ▼ per selezionare lo stato ON o OFF dell'uscita. La modalità manuale forza il relè a rimanere in questo stato fino a cambio.

Come impostare l'ora e il giorno ?

Premere una volta SET/PROG. Appare 'SET'. Il giorno lampeggia: scegliere con ▲▼ (1= lunedì...7= domenica) e confermare con MODE. Poi l'ora lampeggia: impostare le ore e poi i minuti allo stesso modo. L'uscita dalla programmazione avviene automaticamente dopo 30 secondi di inattività.

Posso copiare un programma su più giorni ?

Sì, durante la programmazione, dopo aver definito gli orari per un giorno, premere contemporaneamente ▲ e ▼ entro 30 secondi. Il programma viene copiato sul giorno successivo. Si può ripetere per copiare su più giorni consecutivi.

Come utilizzare il comando a distanza GSM ?

L'interruttore si collega al sistema GSM GW90821 tramite i morsetti seriali. Inviare un SMS con i comandi predefiniti per cambiare modalità (MAN/AUTO/OFF) o lo stato ON/OFF, o per chiedere lo stato attuale. Una conferma viene inviata per SMS.

Cosa significano i simboli sul display ?

Il display LCD mostra il profilo orario, lo stato del relè (ON/OFF), il giorno, l'ora, la modalità (OFF/MAN/AUTO) e un simbolo di comando a distanza. In modalità AUTO, i segmenti del profilo indicano ON (alto) o OFF (basso) per ogni ora.

Come sostituire la batteria ?

Rimuovere il piccolo coperchio sul retro dell'alloggiamento (figura A). Usare un piccolo cacciavite per estrarre la batteria (figura B). Sostituire con una batteria ML 1220 identica. Rispettare la polarità. La batteria è solo per il backup; il dispositivo funziona normalmente sulla rete.

Qual è la risoluzione di programmazione ?

La programmazione avviene con passo di 5 minuti. Si possono definire fino a 12 commutazioni del relè all'ora, cioè una commutazione ogni 5 minuti al massimo.

L'interruttore può essere installato all'esterno ?

No, è progettato per uso interno in ambiente privo di polvere e acqua. Deve essere installato in conformità con le norme elettriche vigenti (CEI 60364 / HD 60364).

MANUALE UTENTE GW20825 Gewiss

ATTENZIONE - IMPORTANTE

Attenzione ! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma System-Playbus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione generale.... 4
• Descrizione comandi.... 5
• Modalità di funzionamento 6
• Impostazione parametri.... 7
• Programmazione.... 8
• Funzionamento automatico 10
• Funzionamento manuale 10
• Display.... 11
• Comando remoto 11
• Funzionamento in caso di black out 12
• Parametri preimpostati.... 12

ISTRUZIONI D'INSTALLAZIONE

• Montaggio.... 13
• Descrizione morsetti 14
• Rimozione batteria 14

CARATTERISTICHE FUNZIONALI/DATI TECNICI 15

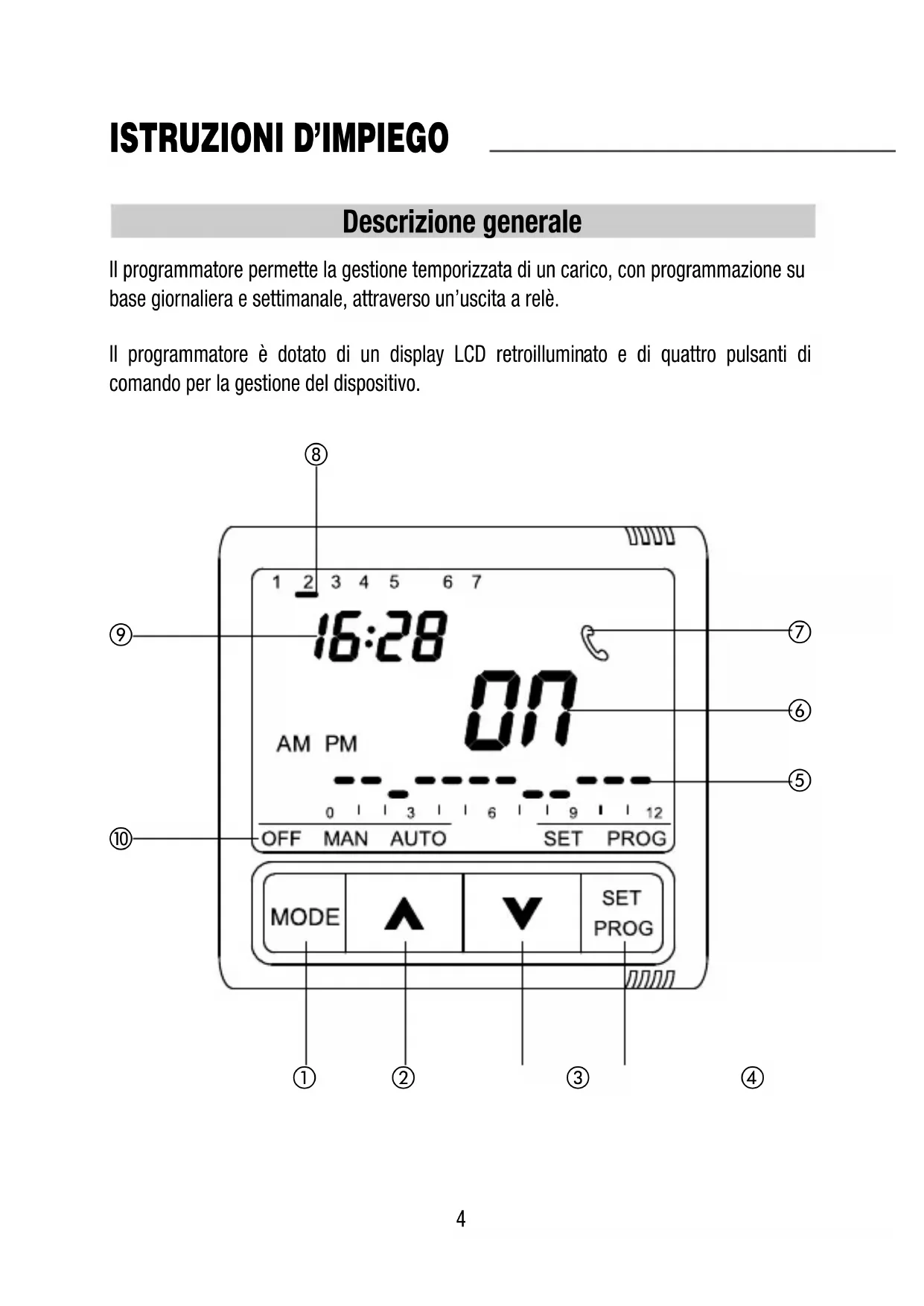

Descrizione generale

Il programmatore permette la gestione temporizzata di un carico, con programmazione su base giornaliera e settimanale, attraverso un'uscita a relè.

Il programmatore è dotato di un display LCD retroilluminato e di quattro pulsanti di comando per la gestione del dispositivo.

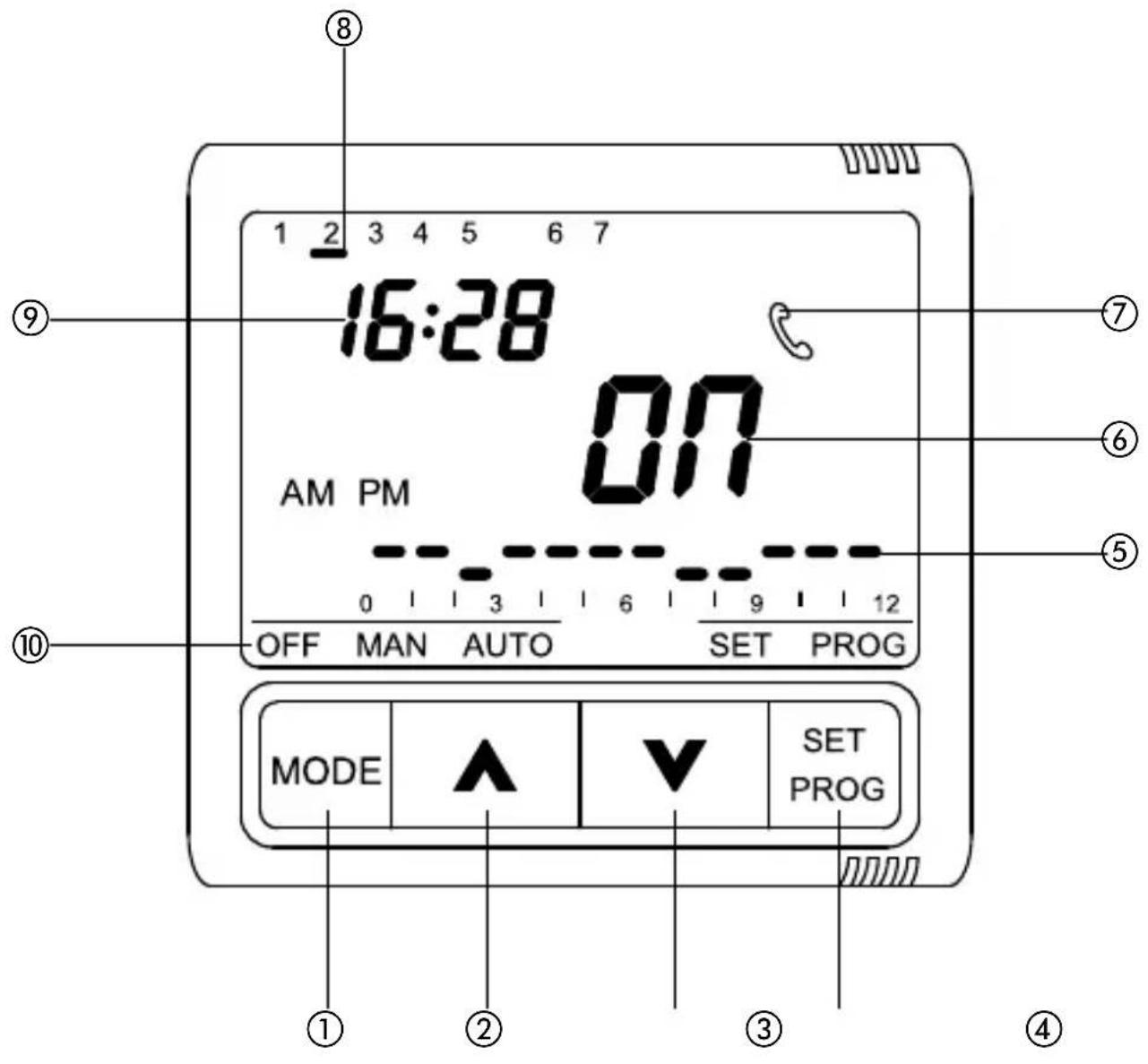

Descrizione dei comandi

PULSANTI DI COMANDO		Simbolo
1	MODE: selezione modalità	MODE
2	Incremento/Selezione parametri
3	Decremento/Selezione parametri
4	SET/PROG: Impostazione programmi/Programmazione	SET/PROG

SEGNALAZIONI A DISPLAY

5	Profilo programma giornaliero
6	Stato del relé (ON/OFF)
7	Segnalazione comando tramite remotizzatore GSM (via SMS)
8	Giorno
9	Ora
10	Modalità di funzionamento OFF MAN AUTO

Attenzione : all'accensione il programmatore esegue un'autodiagnosi di circa 15 secondi visualizzando tutte le icone sul display.

Modalità di funzionamento

Il programmatore prevede tre differenti modalità di funzionamento:

• MANUALE
• AUTOMATICO
• OFF

Per commutare da una modalità all'altra si usa il tasto MODE.

1 2 3 4 5 6 7 16:28 ON MAN

In modalità manuale è possibile impostare l'uscita in uno stato permanente. Sul display appaiono l'ora, il giorno della settimana, la scritta MAN e l'indicazione dello stato del relè (ON/OFF)

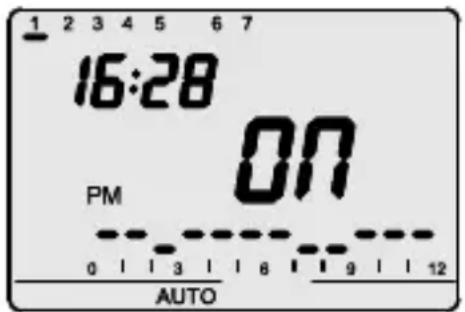

1 2 3 4 5 6 7 16:28 ON PM 0 3 8 9 12 AUTO

In modalità automatica il dispositivo utilizza un programma impostato dall'utente che può anche essere differenziato per ogni giorno della settimana.

Sul display appaiono l'ora, il giorno della settimana, la scritta AUTO e lo stato attuale del relé (ON/OFF).

La scritta AM o PM indica quale frazione giornaliera è visualizzata nel profilo orario.

Nel profilo orario lampeggia il segmento relativo all'ora corrente con la rappresentazione dello stato dell'uscita (segmento alto ON, segmento basso OFF).

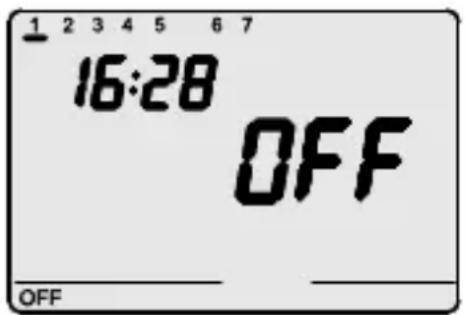

1 2 3 4 5 6 7 16:28 OFF OFF

In modalità OFF il contatto N.A. del relé viene mantenuto costantemente aperto mentre il contatto N.C. è chiuso.

Sul display appaiono l'ora, il giorno della settimana, la scritta e l'indicazione dello stato del relé (OFF).

Impostazione parametri

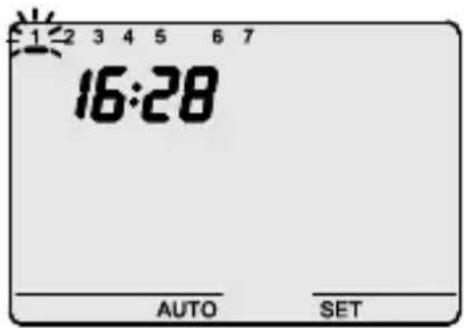

Per eseguire l'impostazione dei parametri premere una volta il tasto SET/PROG.

Sul display appare la scritta SET.

A questo punto è possibile modificare, in sequenza:

• il giorno della settimana
• l'ora
• i minuti

Il valore di ogni parametro viene confermato alla pressione del tasto MODE.

L'uscita dalla fase di impostazione si ottiene premendo nuovamente il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

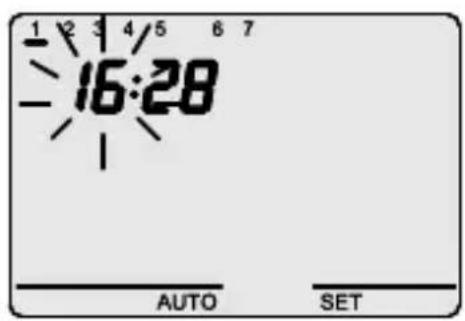

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti (la- v

nedì=1, martedì=2, ..., domenica=7).

Per confermare il valore impostato premere il tasto MO-DE entro 30 secondi.

1 2 3 4/5 6 7 16:28 AUTO SET

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora con i tasti ▲▼

Per confermare i valori impostati premere il tasto MODE entro 30 secondi.

1 2 3 4 5 6 7 16:28 AUTO SET

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti con i tasti AV

Per confermare i valori impostati premere il tasto MODE entro 30 secondi

Programmazione

Per eseguire la personalizzazione del programma giornaliero/settimanale preimpostato o apportare una modifica ad un ciclo precedentemente impostato, premere due volte il tasto SET/PROG.

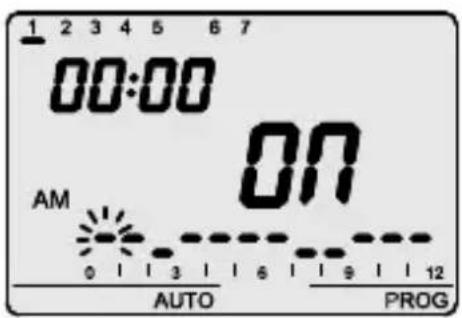

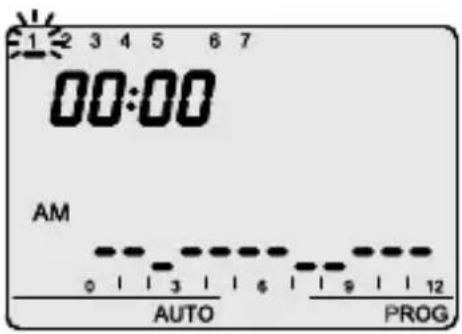

1 2 3 4 5 6 7 00:00 AM 0 3 6 9 12 AUTO PROG

a) Sul display appare la scritta PROG mentre la barra del primo giorno della settimana inizia a lampeggiare.

Selezionare il giorno desiderato con i tasti AV Confermare la scelta premendo il tasto MODE entro 30 secondi.

1 2 3 4 5 6 7 00:00 ON AM 0 3 6 9 12 AUTO PROG

b) Sul display viene visualizzato il profilo del giorno selezionato.
c) L'orario inizia a lampeggiare.

Con i tasti selezionare l'ora a partire dalla quale si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativa all'orario selezionato. Confermare la selezione premendo il tasto mode entro 30 secondi.

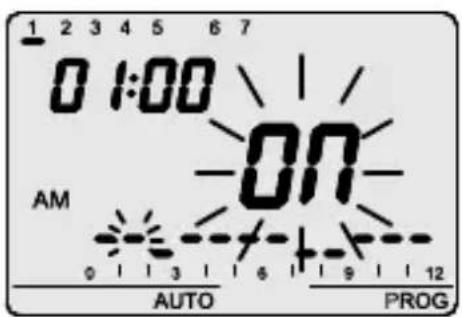

1 2 3 4 5 6 7 0 1:00 AM ON 0 3 6 9 12 AUTO PROG

Sul display lampeggia la scritta ON (o OFF).

Con i tasti è possibile modificare lo stato dell'uscita. La modifica ha effetto a partire dall'orario selezionato e si protrae fino alla successiva transizione o fino al termine della giornata che si sta programmando, nel caso in cui non ci siano transizioni successive.

Confermare la scelta premendo il tasto MODE entro 30 secondi.

Programmazione

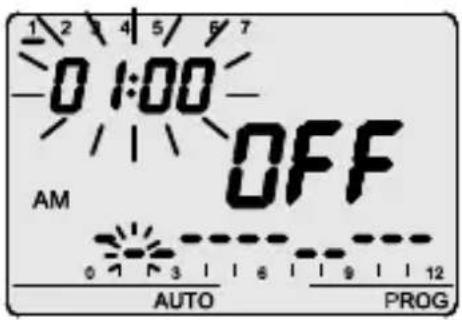

1 2 4 5 6 7 0 1:00 OFF AM AUTO PROG

e) L'orario lampeggia, selezionare l'ora a partire dalla quale si vuole selezionare una nuova commutazione come descritto al punto c)

L'orario viene incrementato/decrementato a passi di 5 minuti ad ogni pressione dei tasti AV. È perciò possibile definire fino a 12 commutazioni del relé ogni ora.

Confermare la programmazione premendo prolungatamente il tasto MODE. Automaticamente si passa alla programmazione del giorno successivo.

L'uscita dalla fase di programmazione si ottiene premendo il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

Salva e riproponi

Qualora si desideri invece copiare direttamente il programma sul giorno successivo, confermare la programmazione eseguita premendo contemporaneamente i tasti entro 30 secondi.

In questo modo è salvato il programma appena realizzato, che viene riproposto anche per il giorno successivo; per copiare e salvare il medesimo programma su più giorni ripetere l'operazione di pressione contemporanea dei tasti entro 30 secondi.

Al termine della programmazione settimanale premere il tasto SET/PROG per tornare al funzionamento normale.

Funzionamento automatico

Per attivare il programma selezionare la modalità automatica premendo il tasto MODE fino all'apparire sul display del simbolo AUTO.

In modalità di funzionamento AUTO è visualizzato il profilo orario relativo alla frazione giornaliera in corso (AM/PM). Premendo contemporaneamente A possibile visualizzare il profilo relativo all'altra frazione giornaliera. L'indicazione è attiva per 5 secondi al termine dei quali appare di nuovo il profilo corrente.

Funzionamento manuale

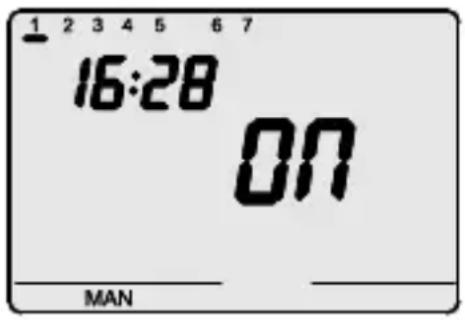

1 2 3 4 5 6 7 16:28 ON MAN

Per attivare la modalità di funzionamento manuale, pre- mere il tasto MODE, finché sul display appare la scritta MAN.

Con i tasti ampostare lo stato dell'uscita desiderato. Sul display appare lo stato (ON/OFF) selezionato.

Display

Il display LCD è dotato di retroilluminazione che si attiva per 5” ognqualvolta viene premuto un tasto. In modalità SET o PROG la retroilluminazione rimane attiva durante l’impostazione dei parametri e durante la programmazione.

Viene disattivata all'uscita da tali modalità.

Comando remoto

Il programmatore è collegabile al remotizzatore GSM GW 90 821, tramite connessione seriale. Tramite comandi SMS (ad esempio da telefono cellulare) è possibile:

• Impostare la modalità di funzionamento (MAN / AUTO / OFF)
• Impostare lo stato dell'uscita (ON/OFF)
• Richiedere lo stato attuale

Ad ogni SMS di comando inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurabile); il messaggio di richiesta stato prevede una risposta che include le seguenti informazioni:

• modalità di funzionamento attuale (OFF / AUTO /MAN)
• stato dell'uscita (ON/OFF)

Ogniquivalvolta lo stato dell'uscita o la modalità di funzionamento vengono modificate tramite il remotizzatore sul display compare il simbolo.

Il simbolo appare anche per la richiesta stato attuale dei contatti.

Il simbolo resta visualizzato sul display fino alla pressione di un tasto.

Funzionamento in caso di black out

Il dispositivo è dotato di batteria di back up che garantisce l'aggiornamento, in caso di black out, dell'ora e del giorno della settimana.

Con alimentazione fornita esclusivamente dalla batteria si ha un'autonomia di 24 ore nelle seguenti condizioni:

• visualizzazione ora attiva
• retroilluminazione non attiva
• visualizzazione stato uscita non attiva
• commutazione del relé non abilitata (il contatto del relé mantiene lo stato precedente il black out)
• tasti frontali non attivi (ad esclusione della pressione contemporanea di tutti e 4 i tasti)

In assenza di alimentazione la pressione contemporanea di tutti e quattro i tasti frontali provoca la sconnessione, internamente al dispositivo, della batteria di back up.

Questa funzione viene utilizzata per preservare l'efficienza della batteria quando il dispositivo non viene utilizzato per un lungo periodo.

La batteria viene nuovamente collegata automaticamente una volta connesso il dispositivo alla rete elettrica.

I programmi impostati non vengono persi né in caso di black out né in caso di disconnessione della batteria.

Parametri preimpostati

Giorno della settimana	1 : lunedì
Ora	00:00
Stato uscita (modalità MAN)	OFF (MAN)

ISTRUZIONI D'INSTALLAZIONE

Montaggio

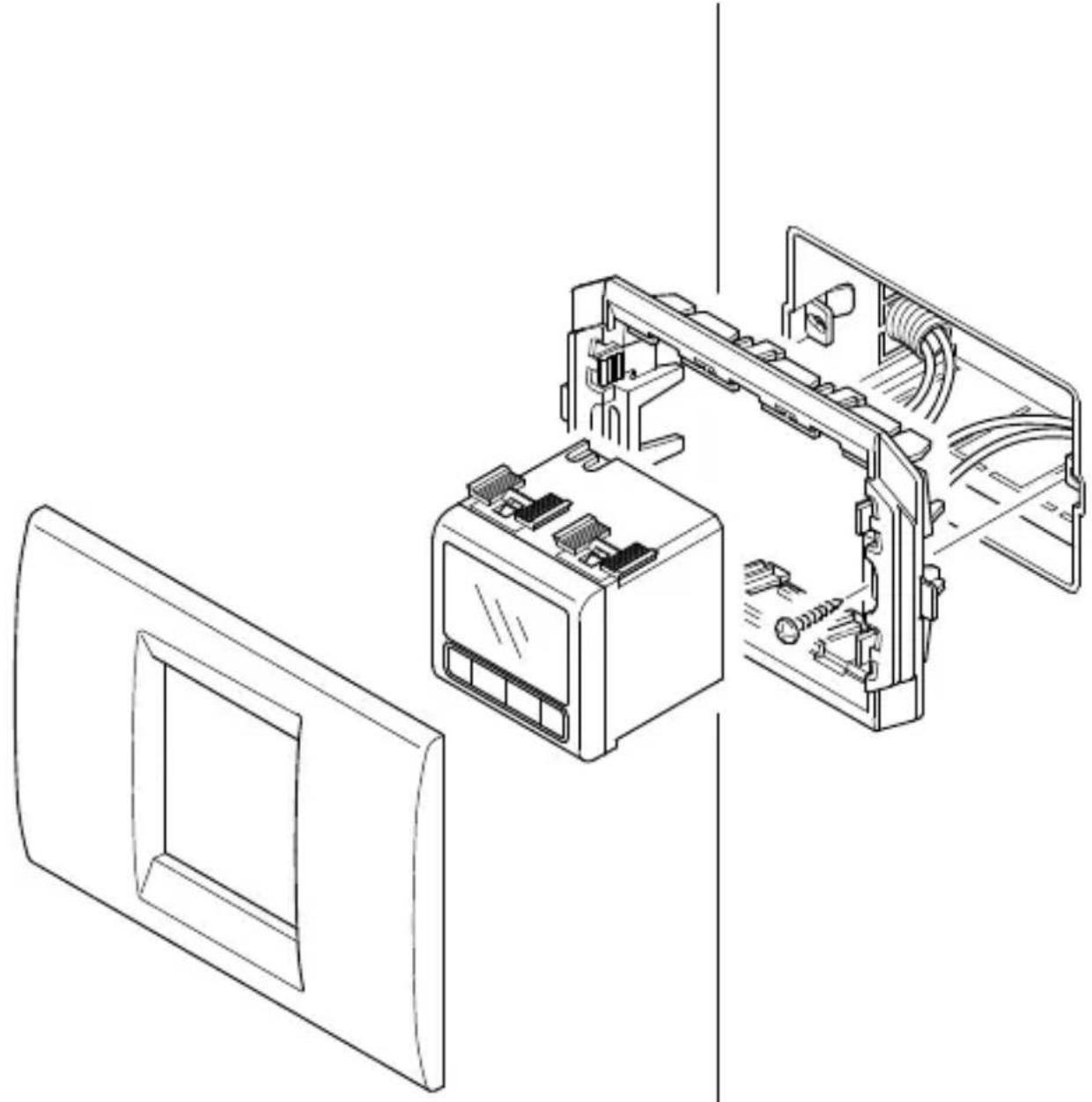

Esempio di installazione utilizzando placche e supporti 2 moduli (Playbus per GW30413 o System per GW20825 -GW21825)

ISTRUZIONI D'INSTALLAZIONE

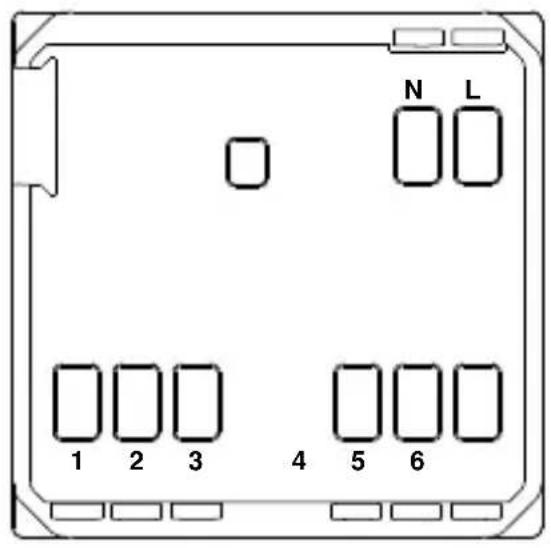

Descrizione morsetti

N L 1 2 3 4 5 6

1 2 3

Morsetti di cablaggio

Alimentazione

L - Fase

N - Neutro

Relè di uscita

1 - Contatto NA
2 - Contatto NC
3 - Comune

Linea seriale

4 - TX (dati in uscita)
5 - GND (comune)
6 - RX (dati in ingresso)

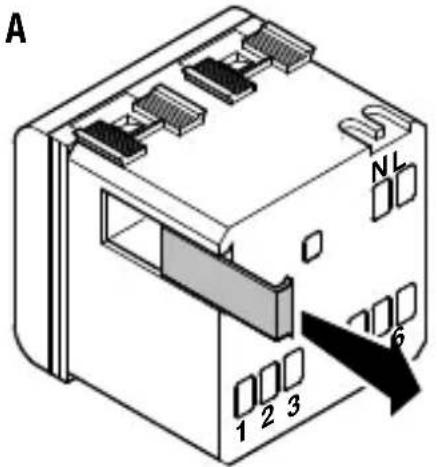

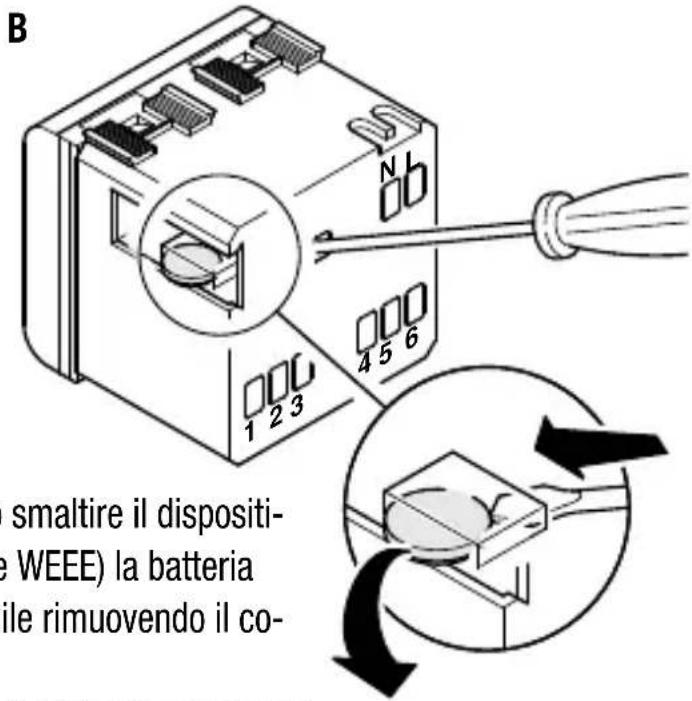

Rimozione batteria

A 1 2 3 6 NL

B smaltire il dispositi- e WEEE) la batteria ile rimuovendo il co-

In caso di necessità (ad esempio dovendo smaltire il dispositivo, secondo quanto prescritto dalle norme WEEE) la batteria del programmatore elettronico è accessibile rimuovendo il co-perchietto come indicato in figura A.

Per l'estrazione della batteria si consiglia di utilizzare un piccolo cacciavite come indicato in figura B.

DATI TECNICI

Modalità di funzionamento

Risoluzione programmazione oraria

N° max commutazioni relé impostabili

Comando remoto

Contatto in uscita

Alimentazione

Dimensioni

Automatico, manuale, off.

5 minuti

12 all'ora

Con remotizzatore GSM GW 90821

A relé, privo di potenziale

1 NA/NC 8A (AC1)/4A (AC15), 250Vac

Rete (230V ac) – funzionamento normale

Batteria ricaricabile (ML1220) – assenza rete

2 moduli Playbus o System
