MANUALE UTENTE GW96845 Gewiss

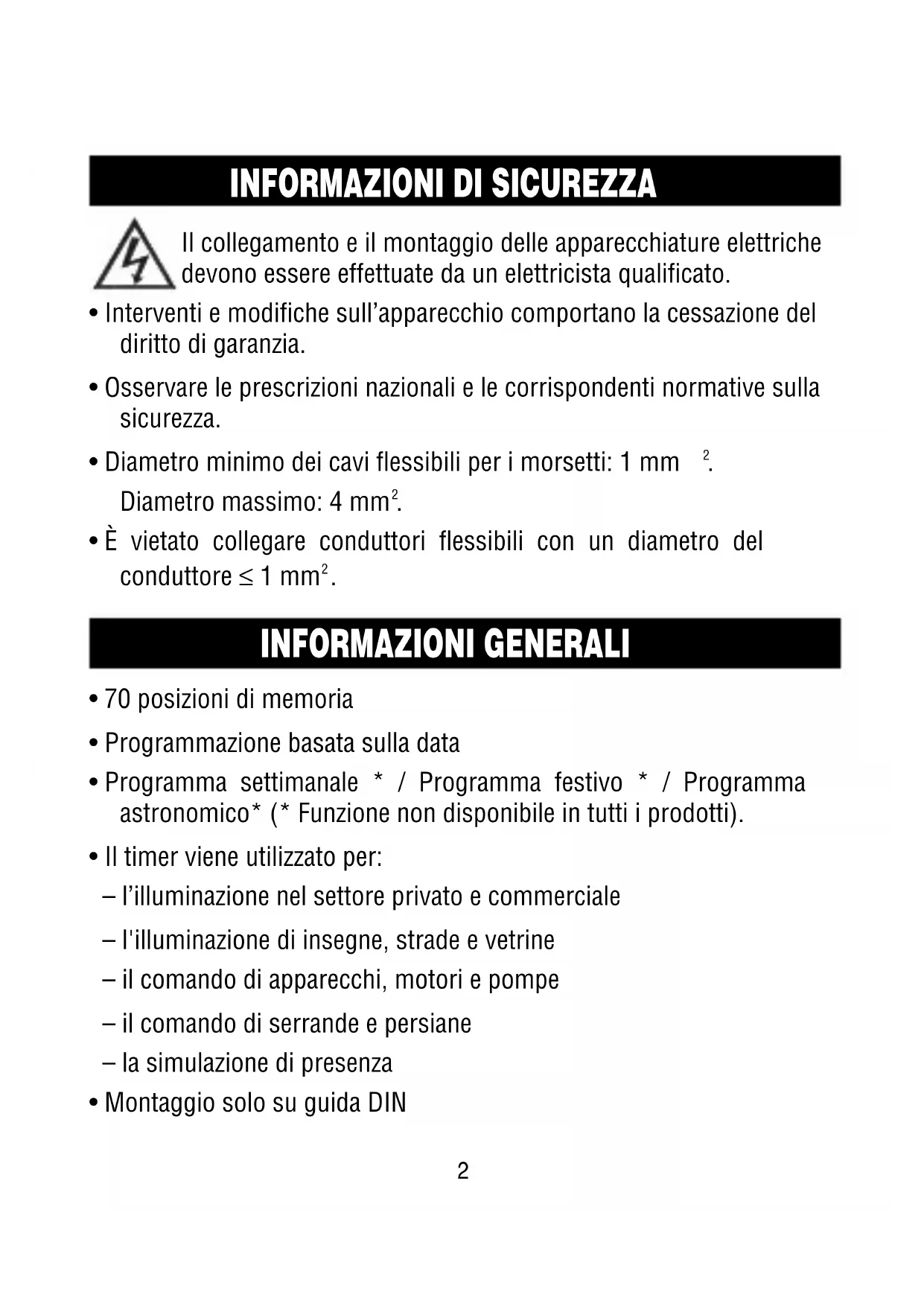

INFORMAZIONI DI SICUREZZA

Il collegamento e il montaggio delle apparecchiature elettriche devono essere effettuate da un elettricista qualificato.

• Interventi e modifiche sull'apparecchio comportano la cessazione del diritto di garanzia.
• Osservare le prescrizioni nazionali e le corrispondenti normative sulla sicurezza.
• Diametro minimo dei cavi flessibili per i morsetti: 1 mm ^2 . Diametro massimo: 4 mm ^2 .
• È vietato collegare conduttori flessibili con un diametro del conduttore ≤ 1mm^2 .

INFORMAZIONI GENERALI

• 70 posizioni di memoria
• Programmazione basata sulla data
• Programma settimanale * / Programma festivo * / Programma astronomico* (* Funzione non disponibile in tutti i prodotti).
• Il timer viene utilizzato per:
• l'illuminazione nel settore privato e commerciale
• l'illuminazione di insegne, strade e vetrine
• il comando di apparecchi, motori e pompe

• il comando di serrande e persiane
  – la simulazione di presenza
  • Montaggio solo su guida DIN

• Adatto solo per l'impiego in locali asciutti!

• Vietata l'installazione nei pressi di apparecchi con scariche induttive (motori, trasformatori, ecc.)

MONTAGGIO SULLA GUIDA DIN

DESCRIZIONE DEL PRODOTTO

1 6 1 2 1 8 2 D 1 2 3 4 5 6 7 E C B 15:26 XIF R 1 OFF ON 2 ESCOK A 1 2 H I J

Visualizzazione sul display e tasti funzione

• I comandi di spegnimento hanno la priorità sui comandi di accensione.
• La riga centrale del display, che indica i valori da impostare e le voci del menu da visualizzare, viene rappresentata a caratteri grandi.
• Il segno lampeggiante significa che è richiesta un'immissione. Se entro 2 minuti non si verifica alcuna immissione di dati, il timer ritorna alla modalità automatica.
• "ALIM OFF" appare sul display se l'apparecchio non viene alimentato a corrente.

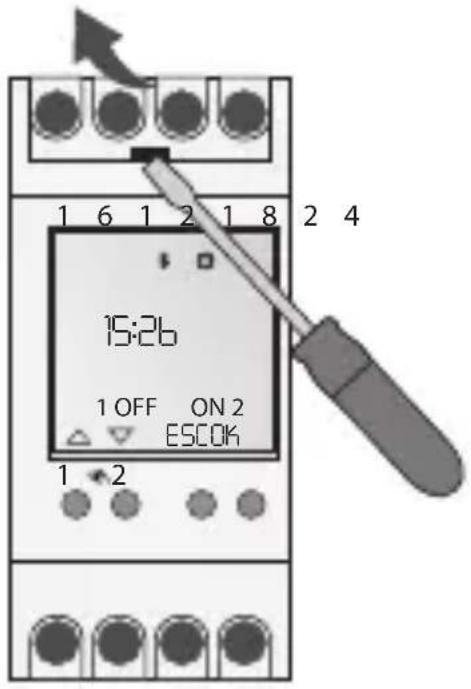

• "BATT" appare sul display se è necessario cambiare la batteria entro le prossime due settimane.
• In caso di un reset, i programmi vengono mantenuti. Si devono impostare

di nuovo la data e l'ora. Premere tutti e 4 i tasti contemporaneamente per riavviare l'apparecchio.

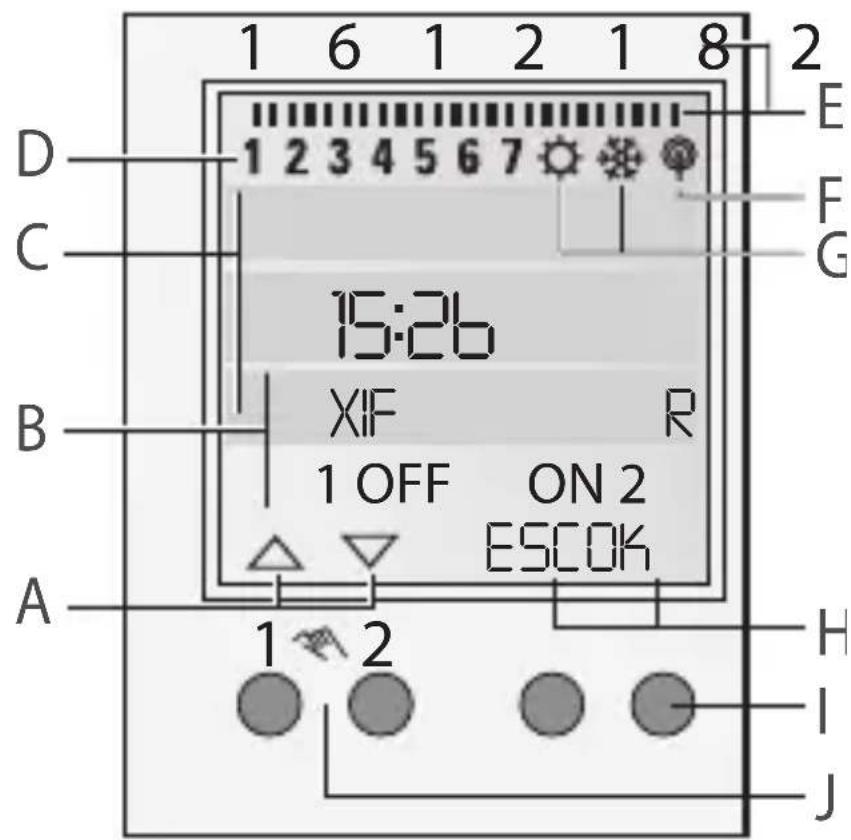

Display

A Indicazioni delle funzioni dei due tasti a sinistra
B Indicazioni dello stato di commutazione (ON/OFF/OVR/FIX)
C 3 righe del display
D Giorni della settimana L'assegnazione può essere modificata nel menu DATA ORA, per es. su 1 = domenica.
E Tempi di commutazione programmati
F Antenna radio
G Indicazione dell'ora legale/solare
H Indicazioni delle funzioni dei due tasti a destra

Indicazioni delle funzioni dei due tasti a sinistra:

△ scorrere in alto nel menu
▼ scorrere in basso nel menu
√Accettare selezione/proposta + Premere brevemente = +1 Premere a lungo (circa 2 sec) = avanzamento veloce
- Premere brevemente = -1 Premere a lungo (circa 2 sec) = avanzamento veloce

Tasti/interface

I Tasti a destra

J Tasti a sinistra con funzione manuale nella modalità automatica

Indicazioni delle funzioni dei due tasti a destra:

MENU Abbandono della modalità automatica e accesso alla modalità di programmazione

ESC Premere brevemente = un livello indietro Premere a lungo (circa 2 sec) = ritorno alla modalità automatica

OK Selezionare una scelta ed eseguirla

EDT Modificare i programmi nella "modalità di lettura"

NO Non eseguire un comando

SI Eseguire un comando

DEL Cancellare

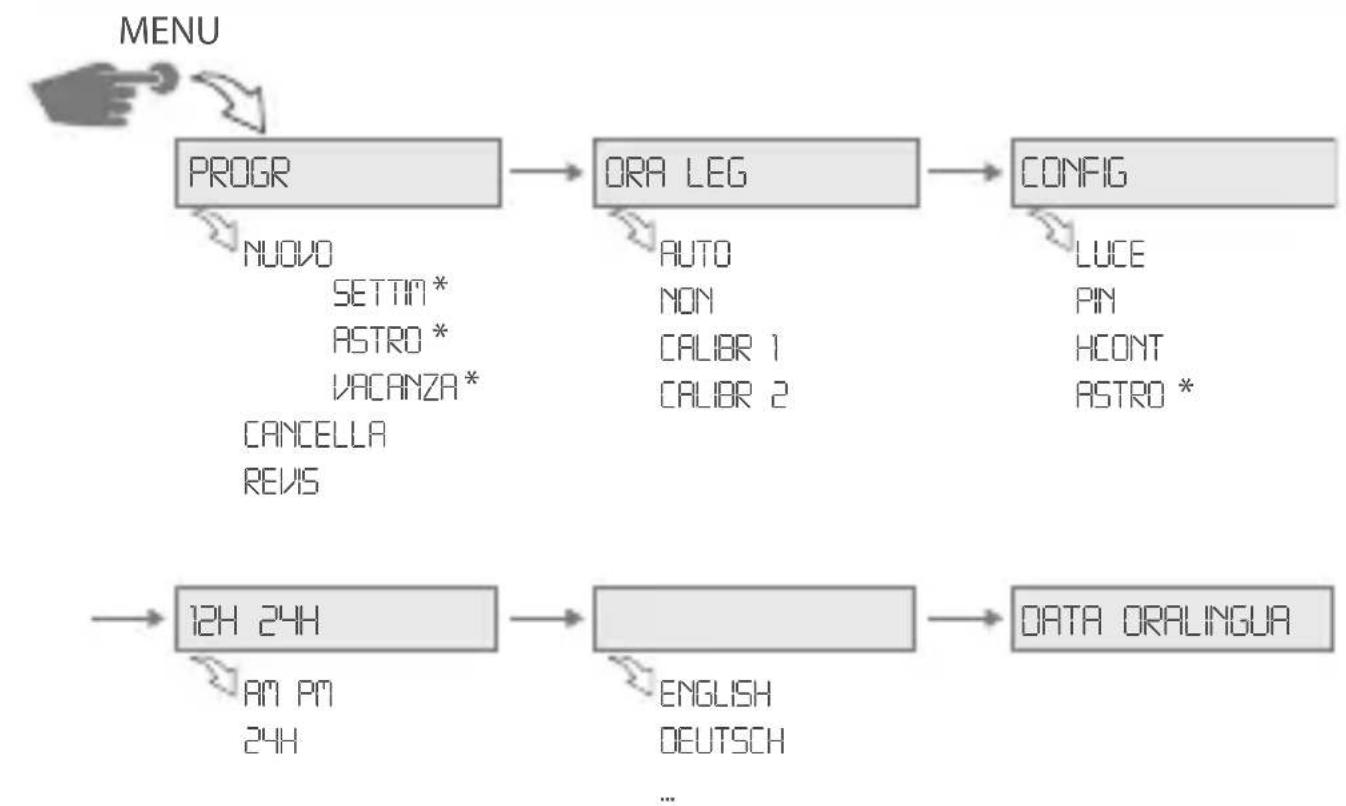

STRUTTURA DEL MENU


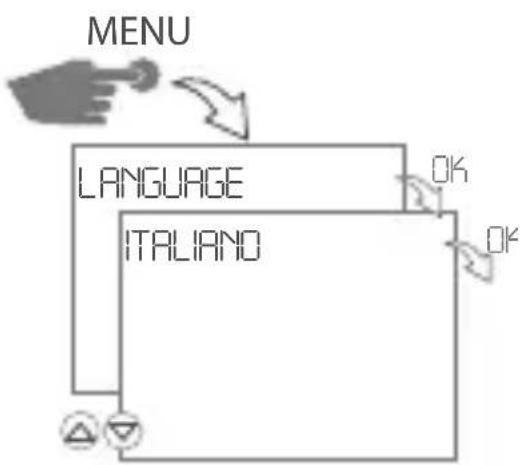

PRIMA MESSA IN FUNZIONE - SCELTA DELLA LINGUA

Al momento della consegna, il timer è in modalità automatica con ora, data (CET) e lingua inglese preimpostate. Premere il tasto Menu per eseguire delle impostazioni. Selezionare poi l'impostazione desiderata.


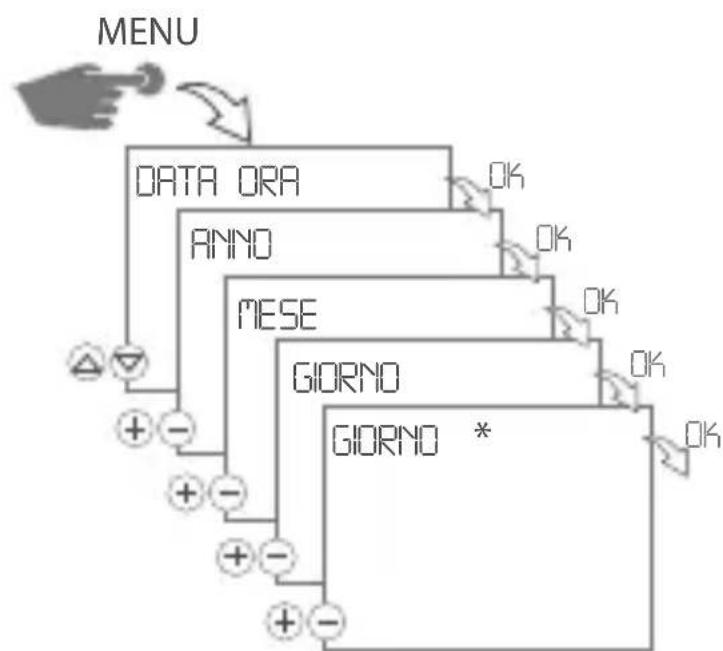

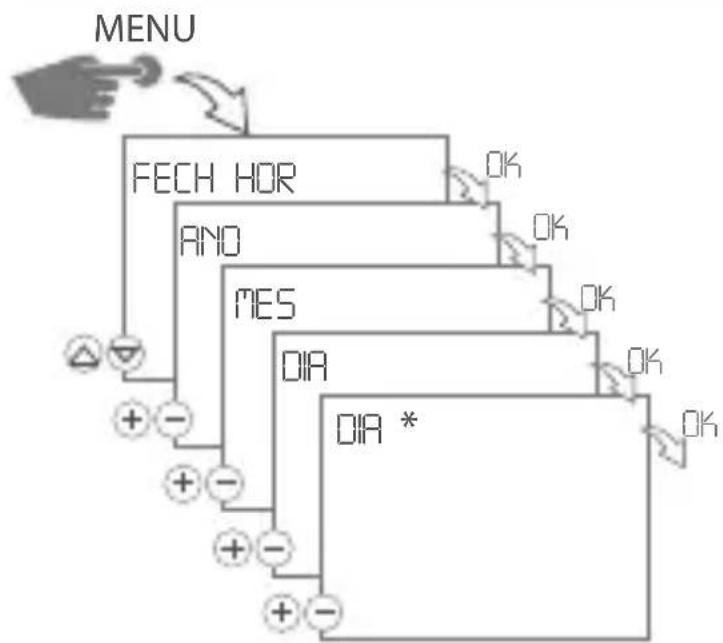

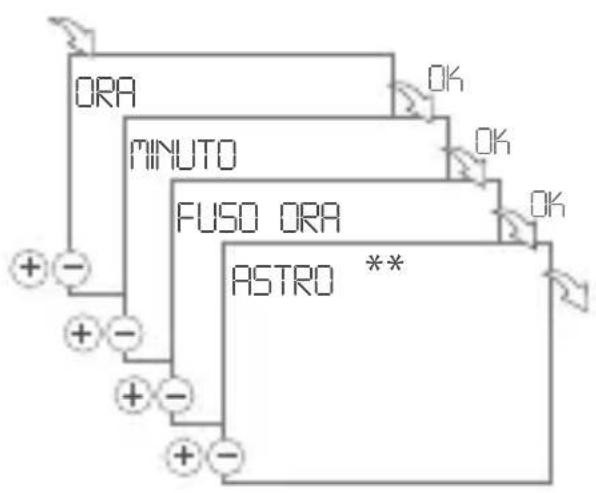

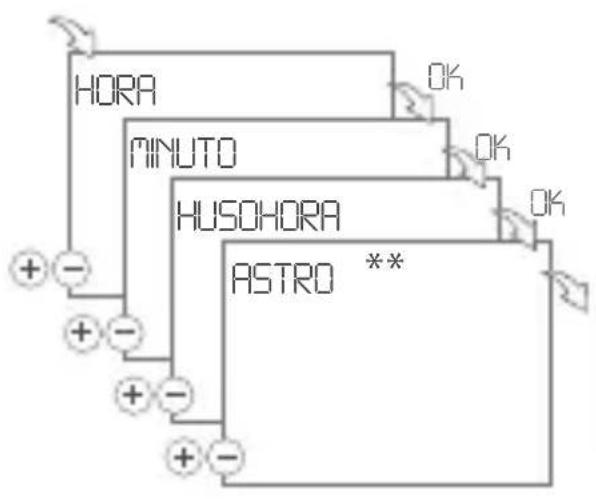

IMPOSTAZIONE DELLA DATA E DELL'ORA

*) Regolare il giorno della settimana secondo la data attuale.
** Appare solo quando le impostazioni astronomiche non sono ancora impo state.

Sono possibili le seguenti impostazioni:

AUTO

Preimpostazione di fabbrica secondo le disposizioni di legge (USA oppure Europa). Essa viene ricalcolata ogni anno.

NON

Nessun cambio.

CALIBR 1 (AUTO)

Programmazione manuale.

L'ora legale/solare viene ricalcolata automaticamente per ogni anno.

• Il cambio avviene sempre la prima domenica del mese selezionato, se la data immessa è compresa tra 1 e 15.
• Il cambio avviene sempre la ultima domenica del mese selezionato, se la data immessa è compresa tra 16 e 31.
• Il cambio dell'ora (solare e legale) avviene la domenica all'1:00 UTC (Coordinated Universal Time).

CALIBR 2 (FIX)

Programmazione manuale.

Il cambio avviene ogni anno sempre alla stessa data immessa.

PROGRAMMAZIONE

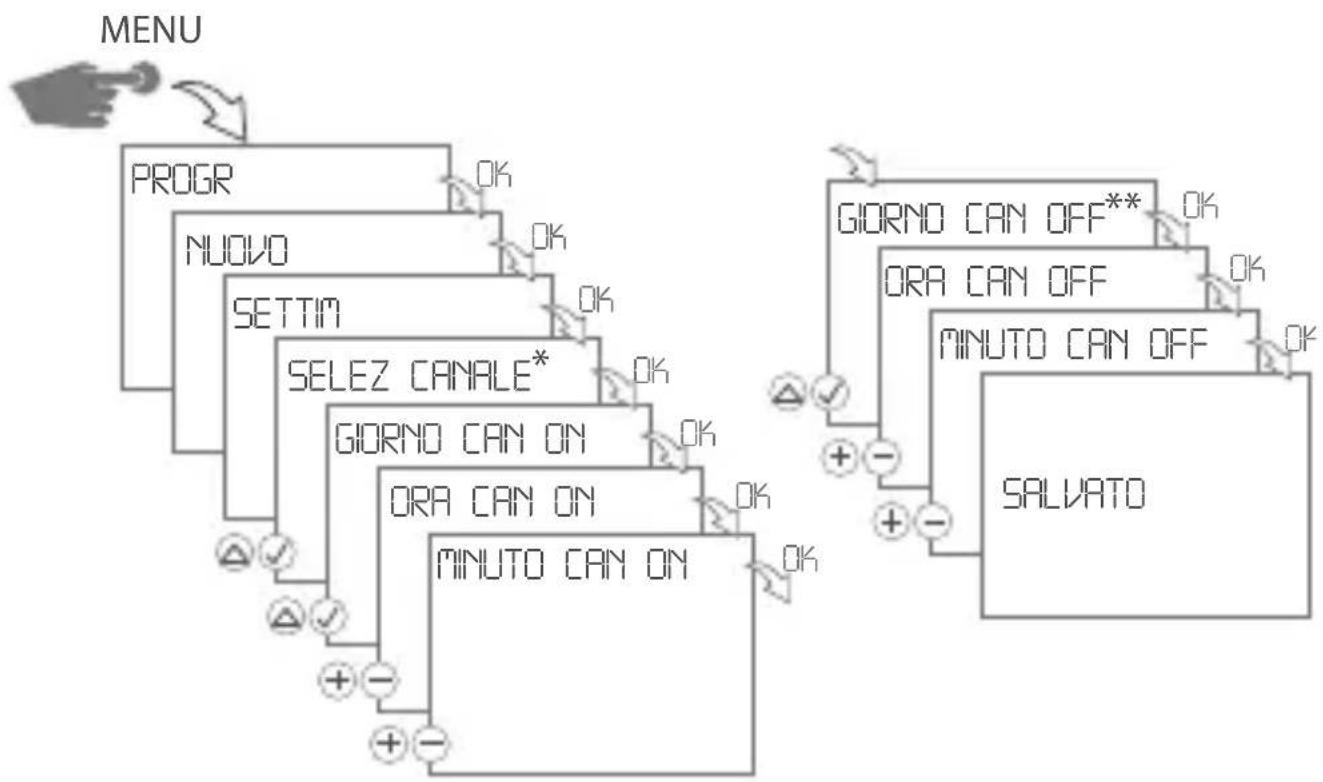

Generazione del programma settimanale *

1. Premere il TASTO MENU.
2. PROGR con OK.
3. NUOVO con OK.
4. SETTIM con OK.

▷ Le posizioni di memoria libere vengono visualizzate brevemente.

1. Se richiesto, selezionare i canali △ e confermare ciascuno con √

→ OK

▷ L'indicazione per il giorno della settimana lampeggia.

Comando ON:

1. Selezionare i giorni desiderati △ e confermare ciascuno con √

→ OK

1. Immettere l'ora (+/-) → OK
2. Immettere i minuti (+/-)→ OK

Comando OFF:

1. Se richiesto, selezionare i giorni desiderati △ e confermare ciascuno

con √ → OK

1. Immettere l'ora (+/-) → OK
2. Immettere i minuti (+/-)→ OK

▷ Il programma viene memorizzato.

***) È disponibile solo se per il comando ON sono stati selezionati singoli giorni.

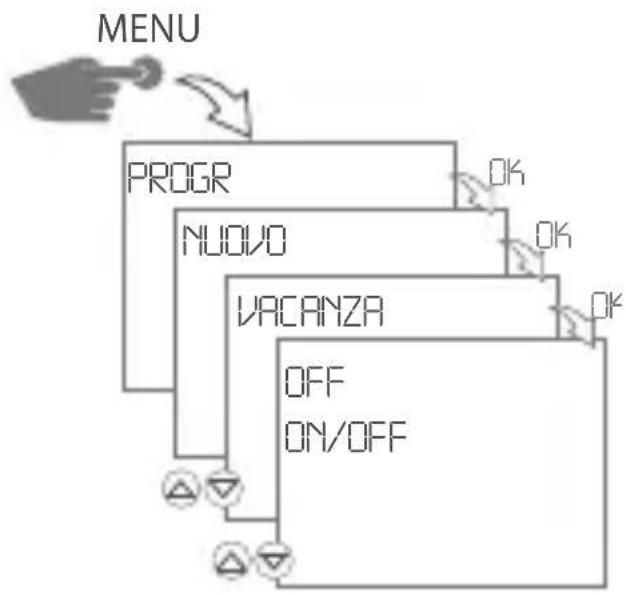

Generazione del programma festivo *


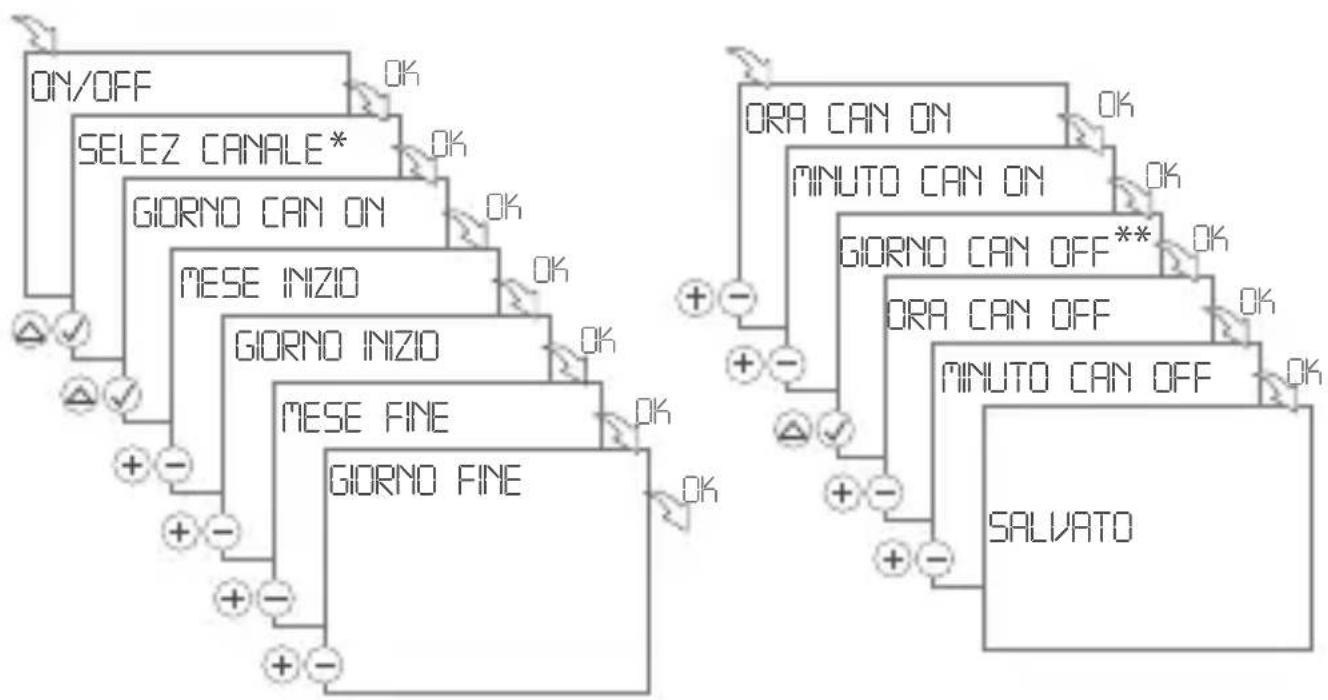

Programmazione ON/OFF

Con OFF è possibile scegliere in quali giorni della settimana il timer viene spento durante le ferie.

La modalità di procedimento corrisponde a quella per la creazione di un programma settimanale.

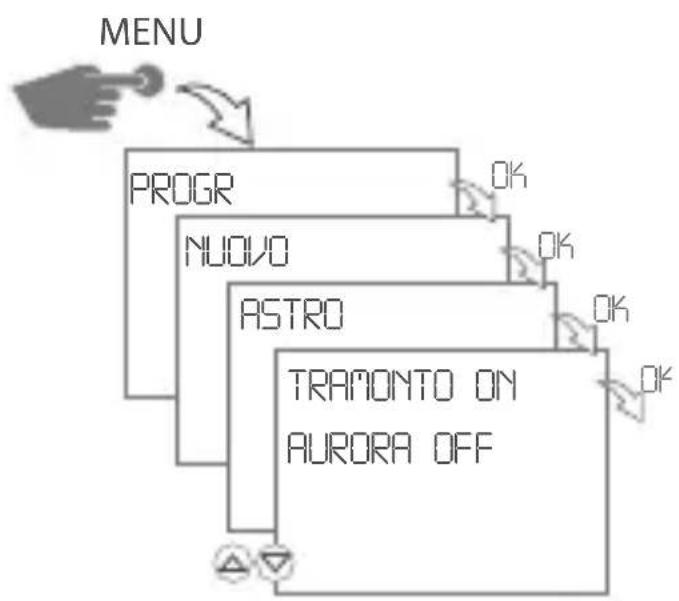

Generazione del programma astronomico \*

Sono possibili le seguenti impostazioni:

TRAMONTO ON II timer si accende al tramonto e si spegne all'alba AURORA OFF

TRAMONTO OFF II timer si spegne al tramonto e si accende all'alba AURORA ON

AURORA IMPULSO II timer si accende all'alba per un determinato periodo (impulso)

TRAMONTO II timer si accende al tramonto per un determinato IMPULSO periodo (impulso)

AURORA II timer si accende all'alba e al tramonto TRAMONTO per un determinato periodo (impulso) IMPULSO

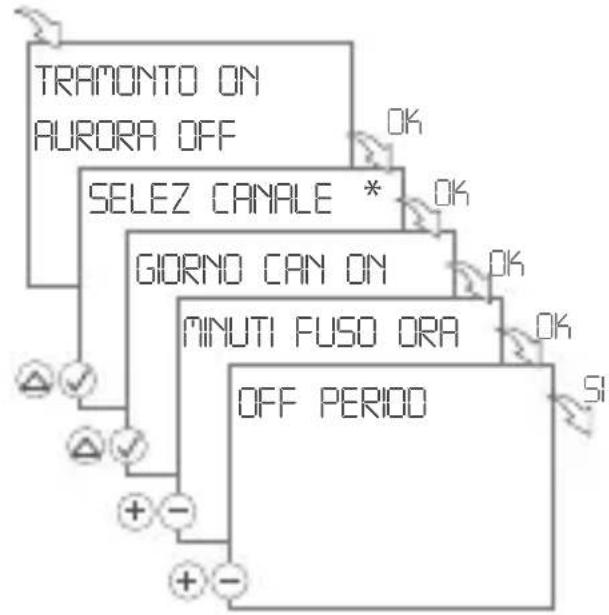

Tramonto ON / Aurora OFF


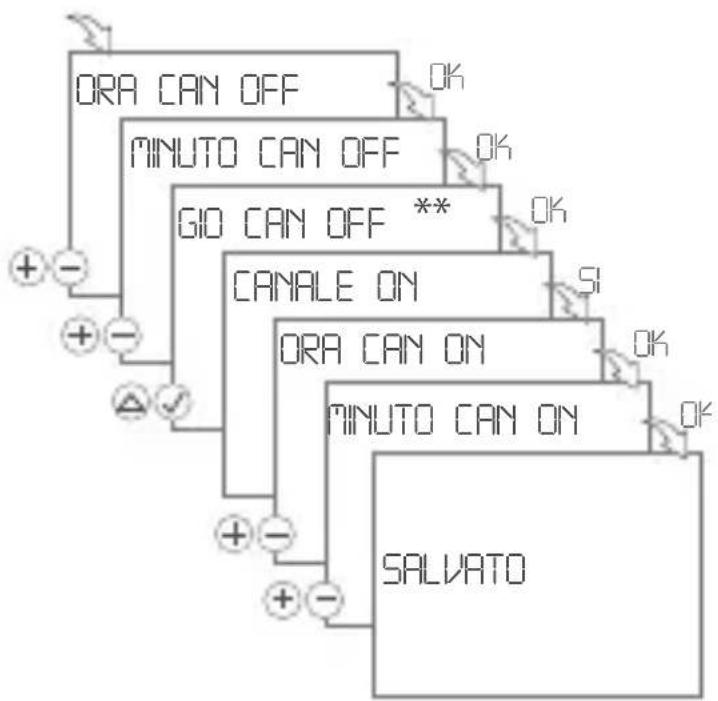

1. Confermare TRAMONTO ON / AURORA OFF con OK.

▷ Le posizioni di memoria libere vengono visualizzate brevemente.

1. Se richiesto, selezionare i canali △ e confermare ciascuno con √

→ OK

▷ L'indicazione per il giorno della settimana lampeggia.

1. Selezionare i giorni desiderati △ e confermare ciascuno con √

→ OK

1. Immettere (+/-) i minuti per l'OFFSET → OK

Con offset è possibile spostare gli orari di accensione e spegnimento del programma astronomico. Questo serve tra l'altro anche per l'adattamento alle condizioni locali.

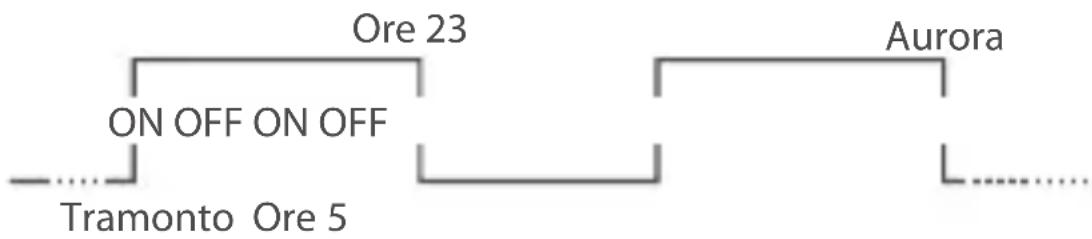

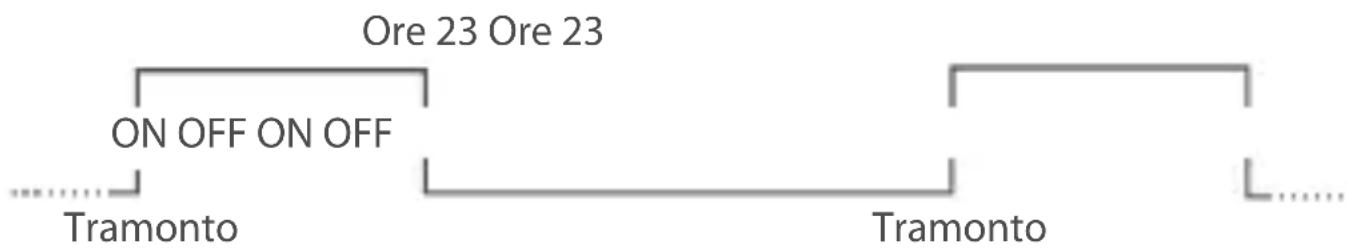

EsempioTRAMONTO ON / AURORA OFF:

offset = +00:15 → Il timer si accende 15 minuti dopo l'alba calcolata e si spegne 15 minuti dopo il tramonto calcolato.

1. DA PERIODO selezionare: Sì oppure NO

▶ Selezionare Sì per impostare il periodo (ora e minuti) in cui il timer

deve spegnersi, per esempio spegnimento notturno dalle ore 23 alle ore 5.

▶ Selezionare NO per non impostare alcun periodo OFF.

Periodo OFF: Sì

1. Immettere l'ora e i minuti per il comando di OFF (+/-) → OK
2. Se richiesto, selezionare i giorni desiderati △ e confermare ciascuno con √ → OK
3. Selezionare CANALE ON: SÌ oppure NO

▶ Selezionare Sì per impostare il periodo (ore e minuti) in cui il timer deve accendersi di nuovo.

▶ Selezionare NO se lo spegnimento notturno deve durare fino al prossimo tramonto.

Canale ON: Sì

1. Immettere l'ora e i minuti per il comando di ON (+/-) → OK

▷ Il programma viene memorizzato.

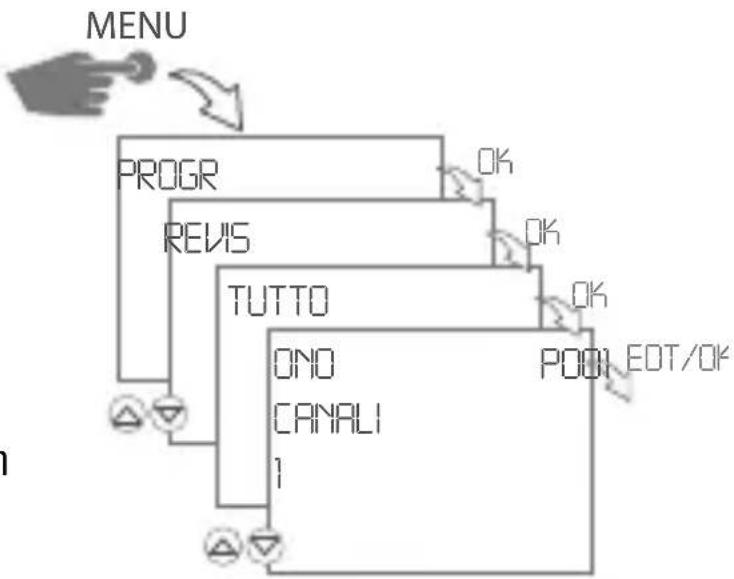

VISUALIZZAZIONE E MODIFICA DEL PROGRAMMA

I programmi giornalieri, settimana- li, festivi e astronomici possono essere visualizzati e modificati separatamente.

• Con si possono scorrere le fasi del programma.
• Premere EDT per modificare il rispettivo programma. La modalità di procedimento corrisponde a quella per la creazione di un programma.
• Premere OK per passare al prossimo programma.

CANCELLAZIONE DEL PROGRAMMA

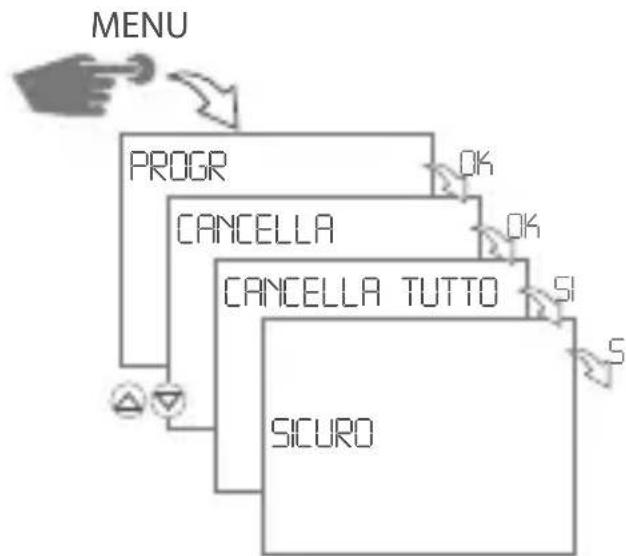

Cancellare tutti i programmi

• Premere Sì per cancellare tutti i programmi.
• Premere NO per cancellare singoli programmi.

Cancellare singoli programmi

- Con si possono scorrere le fasi del programma.


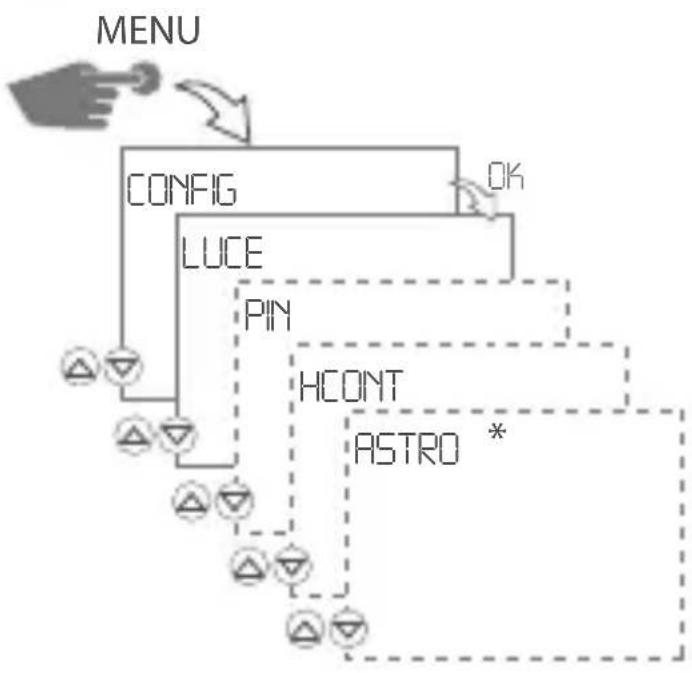

CONFIGURAZIONE


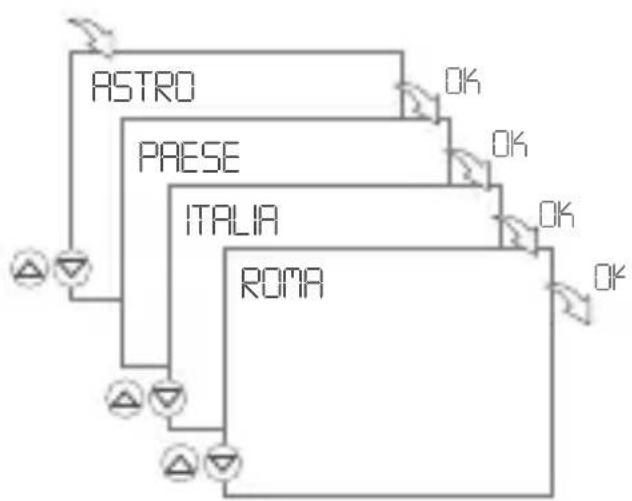

ASTRO – Impostazioni astronomiche *

Nella voce di menu PAESE si possono selezionare il Paese e la città desiderati. Vengono automaticamente generati i gradi di longitudine e latitudine.

Se la città desiderata non si trova nella lista, nella voce di menu LAT/LON si possono impostare manualmente i gradi di latitudine e longitudine.

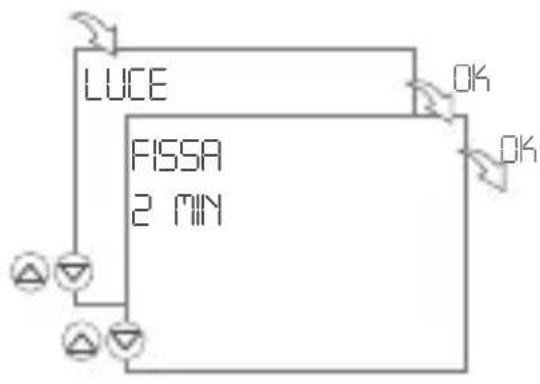

LUCE – Retroilluminazione


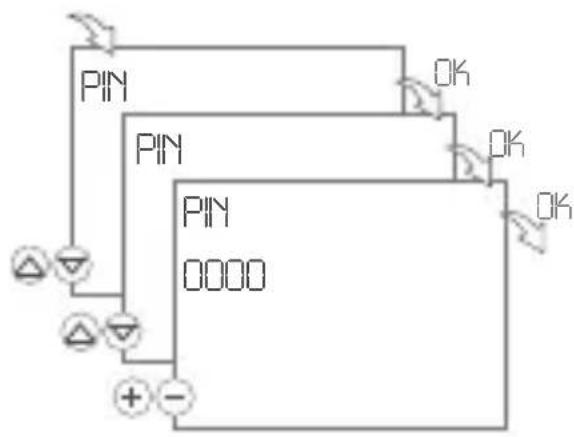

PIN – Impostazione del PIN


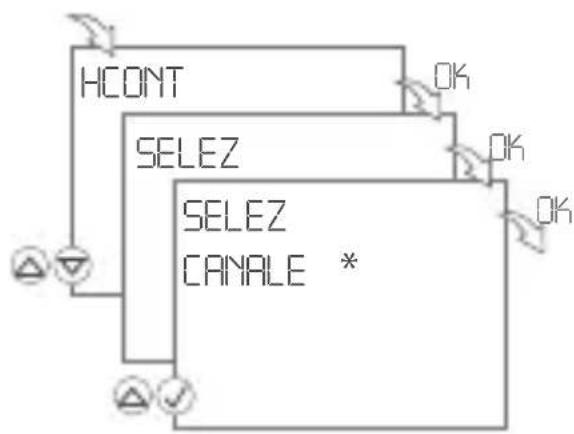

CONTAORE – Impostazione del contaore

• Selezionare FISSA per impostare la retroilluminazione in modo permanente.

• Selezionare 2 MIN in modo tale che la retroilluminazione si spenga automaticamente 2 minuti dopo l'ultima immissione.

• Premere + - per impostare i valori numerici.

• Premere OK per impostare il numero successivo.

• Selezionare NO PIN per eliminare il PIN

• Con △ √ si possono seleziona-re i canali.

• Selezionare REVIS per controllare il contaore.
• Con si possono scorrere i canali.
• Premere RES per resettare il con- taore di questo canale.

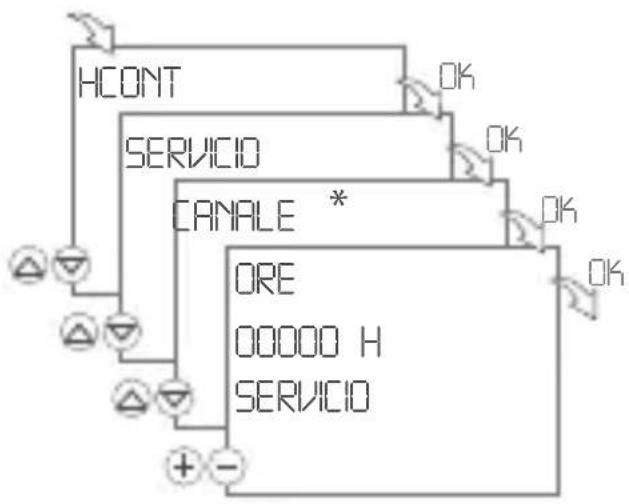

CONTATORE – Impostazione del contatore di servizio

È possibile impostare il numero di ore di funzionamento dopo cui deve apparire il messaggio di servizio. Questo messaggio viene indicato sul display non appena il contatore ha raggiunto il valore di ore impostato dall'utente.

• Con si possono selezionare i canali.
• Premere + - per impostare i valori numerici.

MODALITÀ MANUALE/AUTOMATICA

• Interruttore manuale: Durata ON / Durata OFF / OVR / Modalità automatica
• Tasto a sinistra = canale 1 / tasto a destra = canale 2

Premere una volta = FIX ON = durata ON Premere due volte = FIX OFF = durata OFF Premere 3 volte = OVR = modalità override Premere 4 volte = modalità automatica

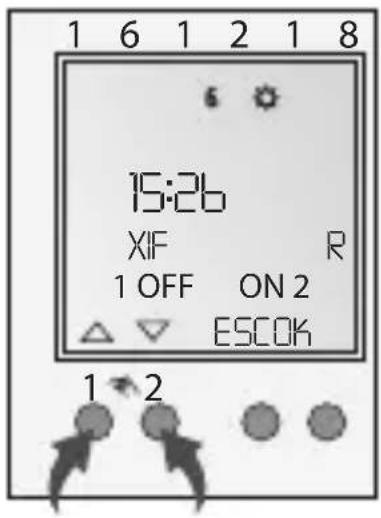

MODALITÁ OVERRIDE (OVR)

La funzione override (sovrascrittura temporanea del programma) permette all'utente di terminare anticipatamente il programma attualmente in corso o di avviare anticipatamente un programma

da eseguire più tardi. Ciò dipende dall'attuale stato del canale. La funzione over- ride vale solo per il programma attuale e rimane attiva fino al cambio di pro- gramma successivo. Dopodiché il timer ritorna alla modalità automatica.

1 6 1 2 1 8 15:26 XIF R 1 OFF ON 2 ESCOK 1 2

MANUTENZIONE E RIPARAZIONE

CAMBIO BATTERIA

Prima di cambiare la batteria, staccare l'apparecchio dalla corrente!

Data e ora vanno perse.

1. Sollevare ed estrarre il vano batterie con un cacciavite.
2. Rimuovere la batteria dal supporto.
3. Inserire una nuova batteria (al litio, tipo CR2032) nel supporto.
   Osservare la polarità della batteria!
4. Inserire e pemere verso il basso il portabatterie finché non si incastra.
5. Smaltire la batteria nel rispetto dell'ambiente.

1 6 1 2 1 8 2 4 15:26 1 OFF ON 2 ESCOK 1 2

DATI TECNICI

Dimensioni A x L x P (mm) 45 x 35 x 60

Peso (g) 220

Tensione di collegamento vedi targhetta sull'apparecchio

Classe di isolamento II

Potenza assorbita 1 VA

Potere di apertura

- carico ohmico (VDE, IEC) 16 A / 250 V AC

- carico induttivo cos φ 0.6 8 A / 250 V AC

- carico di lampade a incandescenza/ 2000 W alogene

- lampada fluorescente 1000 W

- potere max. di apertura AC1/AC15 3700W / 750W

Contatti di commutazione Contatto di commutazione

Temperatura ambiente -10°C... +55°C

Precisione modello ±0,5 s/giorno a +20°C

Tempo di commutazione minimo 1 s.

Indicazione dello stato di commutazione si

Piombabile si

ENGLISH

SAFETY PRECAUTIONS

Accuracy modello ±0,5 s/giorno a +20°C

Shortest switching interval 1 s.

Switching state display Yes

Sealable Yes

FRANÇAIS

CONSIGNES DE SÉCURITÉ

IMPOSTAZIONE DELLA DATA E DELL'ORA

Il materiale d'imballaggio va eliminato correttamente in conformità alle disposizioni e normative di legge. Per lo smaltimento di componenti guasti o del sistema stesso dopo la durata utile del prodotto,

osservare le avvertenze seguenti:

• Eliminare correttamente, cioè separando i gruppi di materiale dei pezzi da smaltire.
• Non gettare i rifiuti elettrici ed elettronici nell'immondizia. Portare queste parti in centri di riciclaggio.
• Smaltire generalmente nel rispetto dell'ambiente in conformità allo stato della tecnica di protezione ambientale, del riciclaggio e dello smaltimento.

Ai sensi dell'articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell'articolo R2 comma 6 della Decisione 768/2008/EC si informa che responsabile dell'immissione del prodotto sul mercato Comunitario è:

lunedì ÷ venerdì - monday ÷ friday

[phone]

[e-mail]

www.gewiss.com
