GW96845 - Interruptor horario digital Gewiss - Manual de uso y guía de instrucciones gratis

Tipo de producto	Interruptor horario digital
Marca	Gewiss
Modelo	GW96845
Dimensiones (Al x An x Pr)	45 x 35 x 60 mm
Peso	220 g
Tensión de alimentación	230 V CA (típico)
Consumo	1 VA
Potencia de conmutación (carga óhmica)	16 A / 250 V CA
Número de canales	2 (inversor)
Memoria de programas	70 espacios
Tipos de programación	Semanal, vacaciones, astrológico
Pantalla	Pantalla LCD 3 líneas
Montaje	Sobre carril DIN
Precisión de marcha	±0,5 s/día a +20°C
Tiempo de conmutación mínimo	1 s
Temperatura ambiente	-10°C a +55°C
Clase de protección	II
Batería de respaldo	Litio CR2032
Precintable	Sí
Funciones principales	Conmutación horaria, simulación de presencia, modo vacaciones, astrológico, anulación manual
Mantenimiento	Cambio de batería, limpieza con paño seco
Seguridad	Desconectar antes de reemplazar la batería, montaje por electricista calificado

Preguntas frecuentes - GW96845 Gewiss

¿Cómo ajustar la hora y la fecha en el GW96845?

Presione MENÚ, seleccione FECHA H/P con OK. Ajuste el año, mes, día, luego la hora y los minutos con las teclas + y -. Confirme con OK.

¿Cómo crear un programa semanal?

Presione MENÚ, vaya a PROGRAMA > NUEVO > SEMANAL. Seleccione los días, la hora de encendido (ON), luego la hora de apagado (OFF). Confirme cada paso con OK.

¿Qué hacer si la pantalla muestra « PILA DEC »?

Reemplace la batería de respaldo (CR2032) dentro de las dos semanas. Apague el dispositivo antes de cambiar la batería.

¿Cómo usar el programa astrológico?

En PROGRAMA > NUEVO > ASTRO, elija el modo (ej. atardecer ON/amanecer OFF). Seleccione los días y ajuste un desfase (offset) si es necesario. También puede definir un período de apagado nocturno.

¿Cómo restablecer el dispositivo?

Presione simultáneamente las 4 teclas (△, ▽, MENÚ, OK) durante 2 segundos. Los programas se conservan, pero la fecha y la hora deben ajustarse nuevamente.

¿Cómo reemplazar la batería?

Apague el dispositivo. Levante el compartimiento de la batería con un destornillador, retire la batería vieja e inserte una batería CR2032 nueva respetando la polaridad. Cierre el compartimiento.

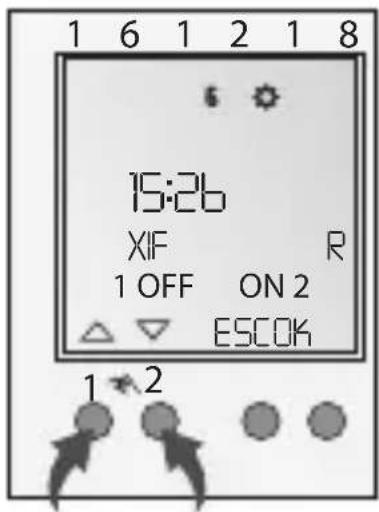

¿Qué significa la pantalla « OVR »?

OVR (Anulación) es una superación temporal del programa. El usuario puede finalizar prematuramente el programa en curso o iniciar el siguiente antes. El dispositivo vuelve al modo automático en el próximo cambio de programa.

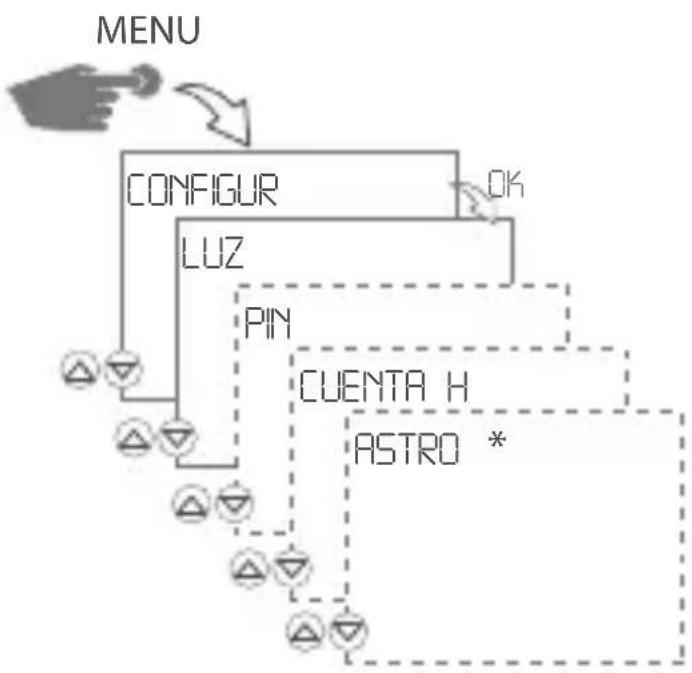

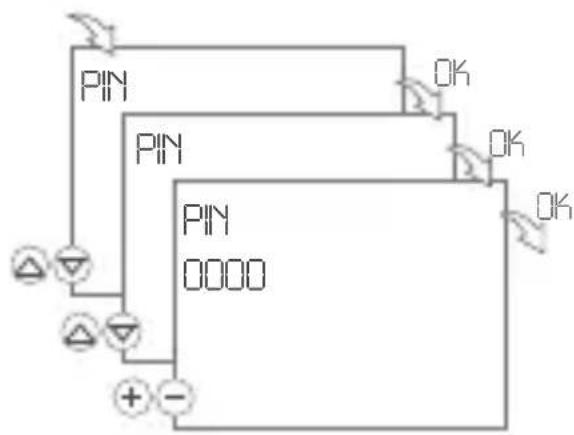

¿Cómo bloquear el dispositivo con un código PIN?

En CONFIGUR > PIN, ajuste un código de 4 dígitos con las teclas + y -. Confirme cada dígito con OK. Para eliminar el código, seleccione SIN PIN.

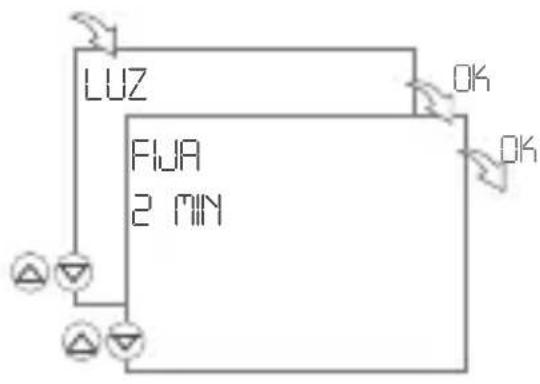

¿Qué hacer si la pantalla está demasiado oscura?

En CONFIGUR > LUZ, elija FIJAR ON para iluminación permanente, o 2 MIN para iluminación automática de 2 minutos después de la última tecla.

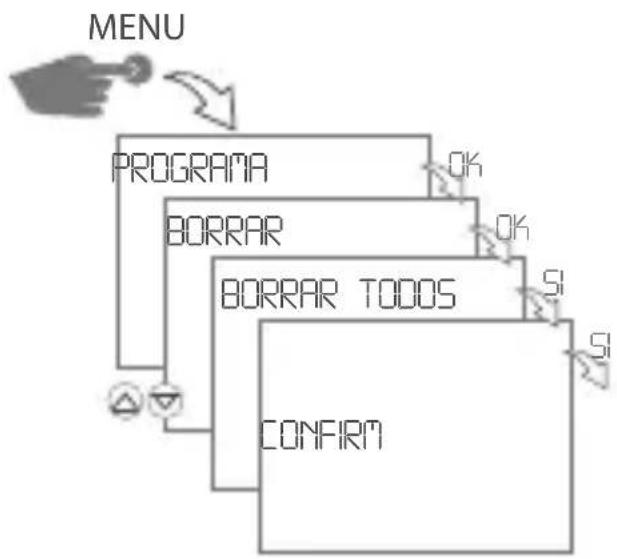

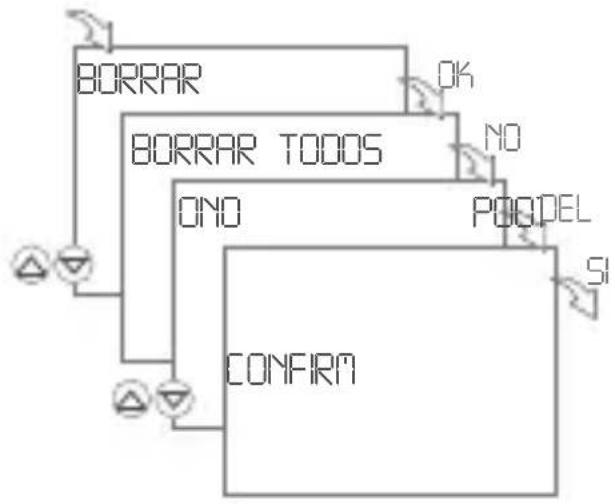

¿Cómo eliminar todos los programas?

Vaya a MENÚ > PROGRAMA > ELIMINAR. Seleccione ELIMINAR TODO y confirme con SÍ. Para eliminar un programa individual, seleccione UNO, luego elija el programa con △/▽ y presione DEL.

MANUAL DE USUARIO GW96845 Gewiss

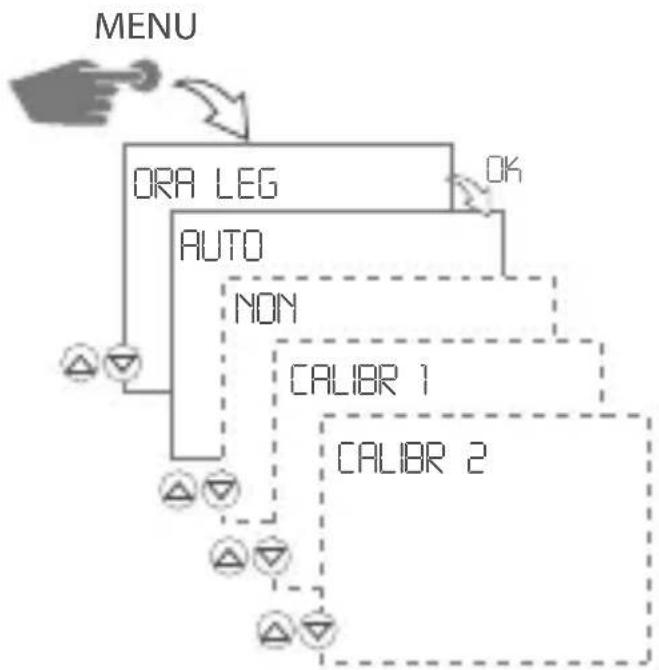

CAMBIO ORA LEGALE/SOLARE


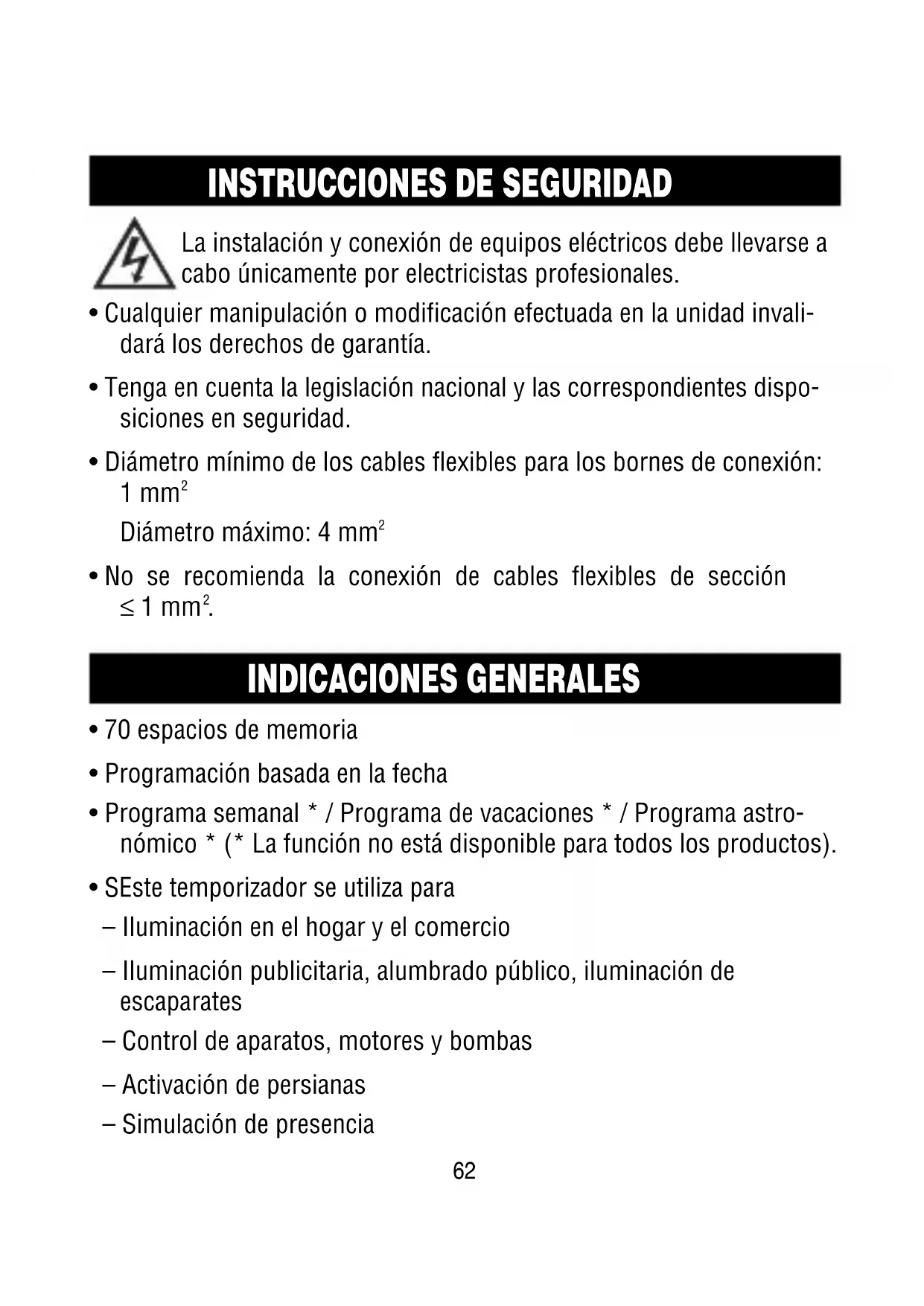

INSTRUCCIONES DE SEGURIDAD

La instalación y conexión de equipos eléctricos debe llevarse a cabo únicamente por electricistas profesionales.

• Cualquier manipulación o modificación efectuada en la unidad invalidará los derechos de garantía.
• Tenga en cuenta la legislación nacional y las correspondientes disposiciones en seguridad.
• Diámetro mínimo de los cables flexibles para los bornes de conexión: 1 mm ^2
  Diámetro máximo: 4 mm ^2
• No se recomienda la conexión de cables flexibles de sección ≤ 1 mm^2 .

INDICACIONES GENERALES

• 70 espacios de memoria
• Programación basada en la fecha
• Programa semanal * / Programa de vacaciones * / Programa astronómico * (* La función no está disponible para todos los productos).
• SEste temporizador se utiliza para
• Iluminación en el hogar y el comercio
  – Iluminación publicitaria, alumbrado público, iluminación de escaparates
• Control de aparatos, motores y bombas
• Activación de persianas
• Simulación de presencia

• Montaje sólo en carril DIN.
- ¡Únicamente para lugares secos!
- Instalación no permitida cerca de aparatos con descargas inductivas (motores, transformadores, etc.)

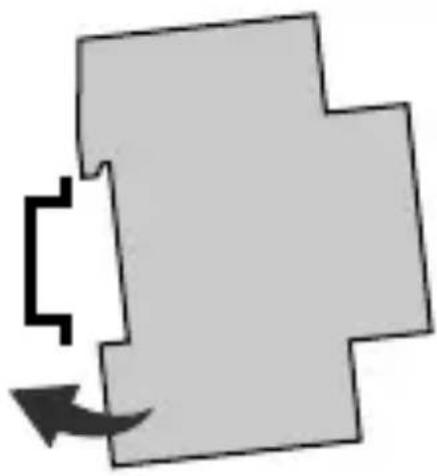

MONTAJE EN CARRIL DIN

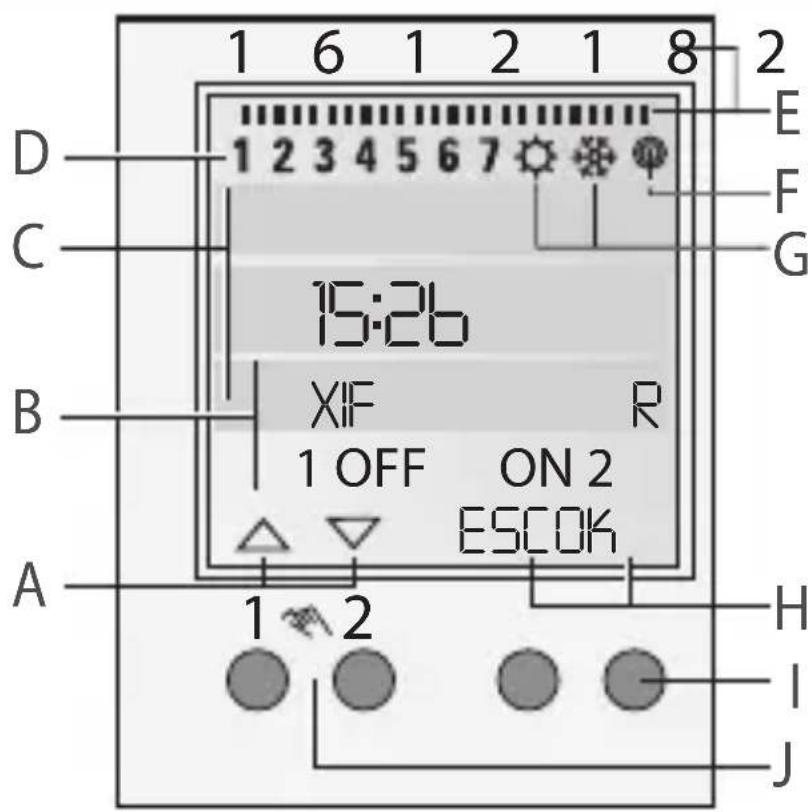

DESCRIPCIÓN DEL PRODUCTO

1 6 1 2 1 8 2 D 1 2 3 4 5 6 7 E C B 15:26 XIF R 1 OFF ON 2 ESCOK A 1 2 H I J

Visualizaciones en la pantalla y teclas de funciones

• Los comandos de desconexión tienen prioridad sobre los comandos de conexión.
• La línea central de la pantalla, con los valores ajustados y los puntos de menú seleccionados, se visualiza en grande.
• Una entrada es necesaria si parpadea. Si no se realiza ninguna entrada dentro de dos minutos, el temporizador vuelve al modo automático.
• "RED OFF" se visualiza en la pantalla si el aparato no está conectado a la corriente.
• "PILABAJA" se visualiza en la pantalla si es necesario sustituir la pila en las próximas dos semanas.
• En caso de reset, los programas se mantienen. La fecha y la hora deben ajustarse otra vez. Pulsar las 4 teclas simultáneamente para reiniciar el aparato

Pantalla

A Funciones de los dos botones a la izquierda
B Indicaciones del estado (ON/OFF/OVR/FIX)
C 3 líneas de la pantalla
D Días de la semana La asignación puede modificarse en el menú FECH HOR, p. ej. a 1 = domingo.
E Tiempos de conmutación programados
F Antena de radio
G Horario de verano/invierno
H Funciones de los dos botones a la derecha

Funciones de los dos botones a la izquierda:

△ Desplazar hacia arriba en el menú
∇ Desplazar hacia abajo en el menú

√ Aceptar selección/propuesta
+ Pulsar brevemente = +1 / Mantener pulsado (aprox. 2 seg.) = avance rápido
- Pulsar brevemente = -1 / Mantener pulsado (aprox. 2 seg.) = avance rápido

Botones/interfaces

I Botones a la derecha
J Botones a la izquierda para activación manual en modo automático

Funciones de los dos botones a la derecha:

MENU Terminar el modo automático e iniciar el modo de programación
ESC Pulsar brevemente = un paso atrás Mantener pulsado (aprox. 2 seg.) = Volver al modo automático
OK Seleccionar y confirmar la selección
EDT Modificar los programas en modo de lectura
NO No ejecutar comando
SI Ejecutar comando
DEL Borrar

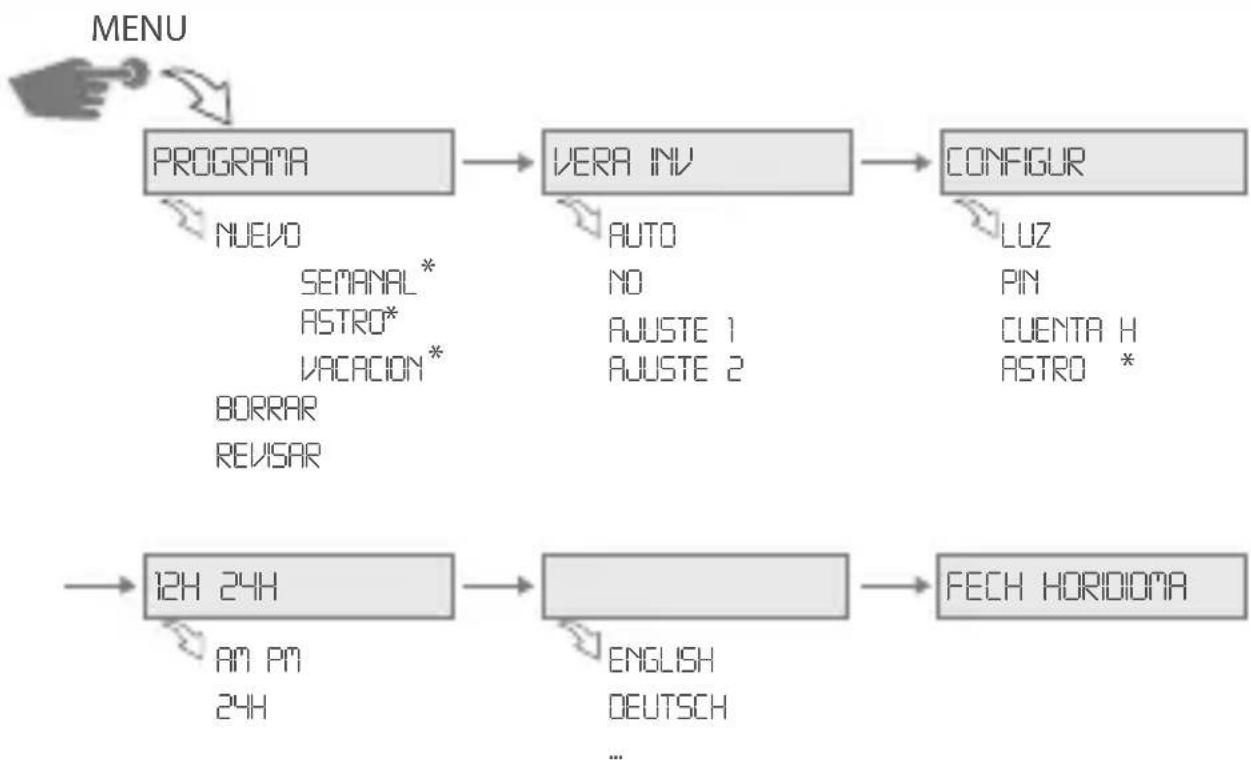

ESTRUCTURA DEL MENÚ


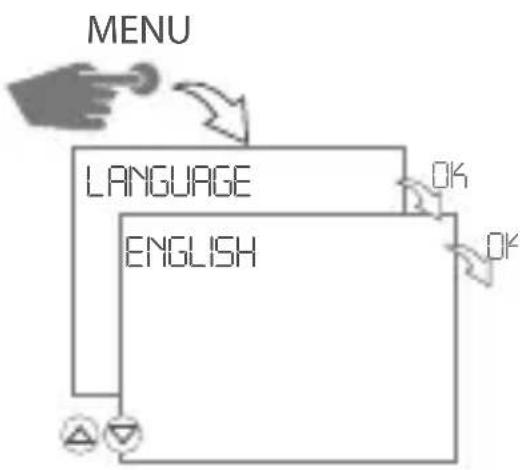

PRIMERA PUESTA EN SERVICIO - SELECCIÓN DE IDIOMA

Al entregar el temporizador está ajustado el modo automático con hora (CET) y fecha preajustadas y el menú en inglés.

Pulsar el botón de menú para realizar ajustes. Después seleccionar el ajuste deseado.

*) Ajustar el día de la semana según la fecha actual.
** ) Sólo aparece si todavía no se han hecho los ajustes astronómicos.

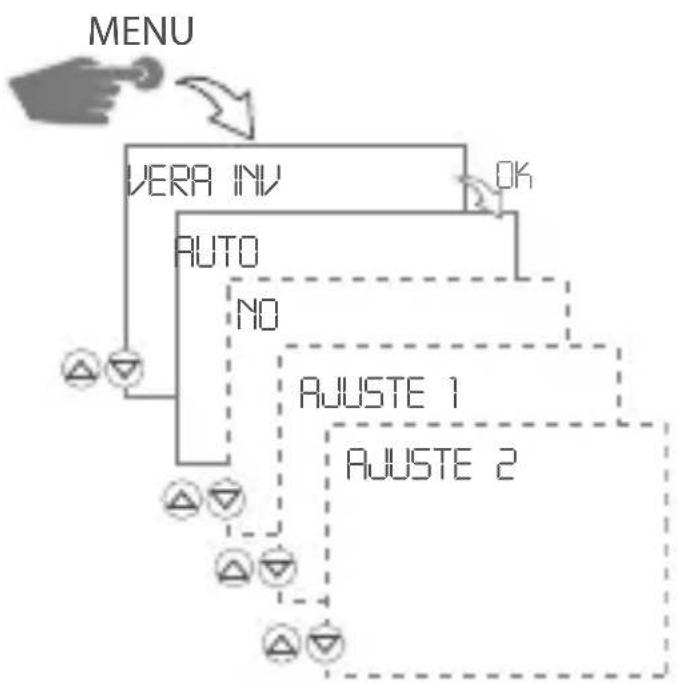

HORARIO DE VERANO / INVIERNO

Los siguientes ajustes son posi- bles:

AUTO

Preajuste de fábrica según la disposición legal (EE.UU. o Europa). Se calcula cada año de nuevo.

NO

Ningún cambio.

AJUSTE 1 (AUTO)

Programación manual.

El horario de verano/invierno se vuelve a calcular automáticamente cada año.

• La conmutación se efectúa siempre el primer domingo del mes seleccionado si la fecha introducida es entre el 1 y 15 del mes.
• La conmutación se efectúa siempre el último domingo del mes seleccionado si la fecha introducida es entre el 16 y 31 del mes.
• La hora (horario de verano e invierno) siempre cambia este mismo domingo a la 1 UTC (tiempo universal coordinado).

AJUSTE 2 (FIX)

Programación manual.

La conmutación se efectúa cada año en la misma fecha introducida.

PROGRAMACIÓN

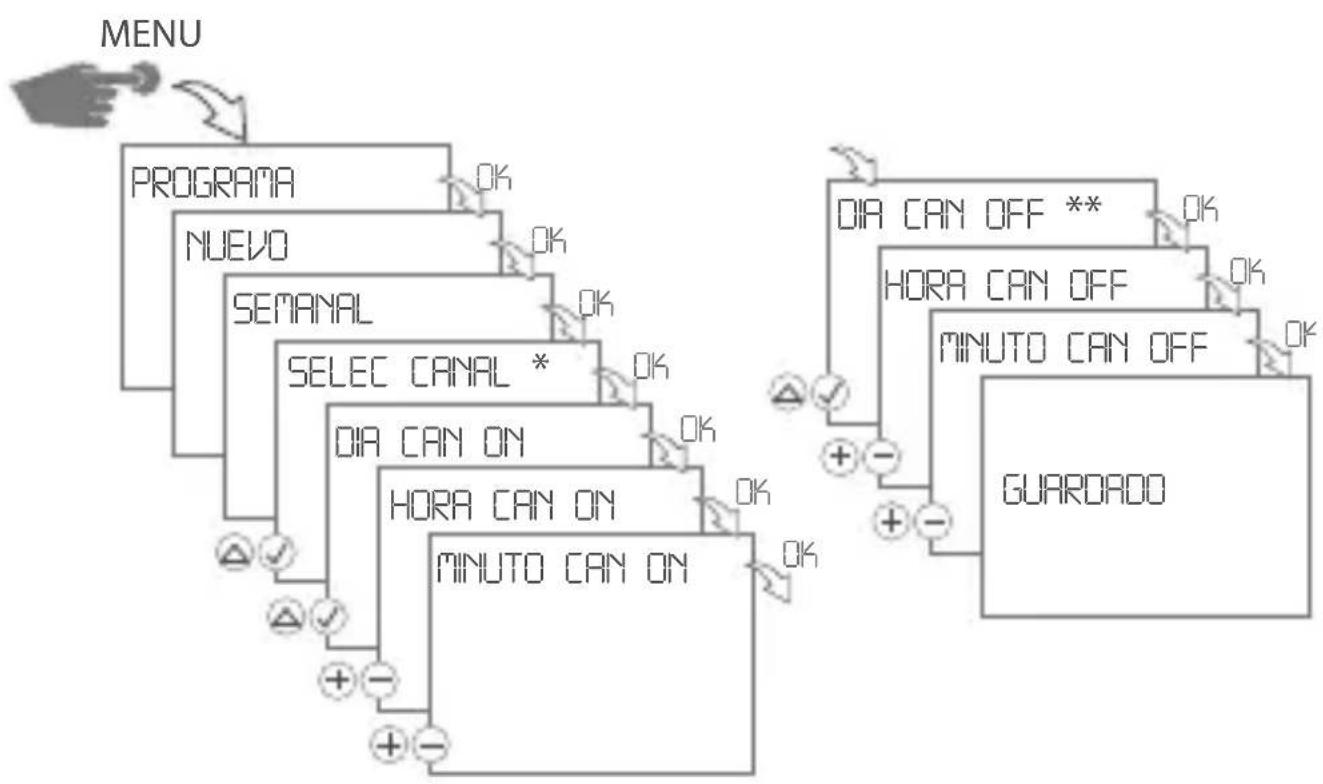

Generar el programa semanal *

1. Pulsar el BOTÓN MENU.
2. Confirmar el PROGRAMA pulsando OK
3. Confirmar NUEVO pulsando OK.
4. Confirmar SEMANAL pulsando OK.

Los espacios de memoria libres se visualizan brevemente.

1. Si aparece el mensaje, seleccionar los canales △ y confirmar cada uno pulsando √ → OK
   ▶ La visualización del día de la semana parpadea.

Comando ON:

1. Seleccionar los días deseados △ y confirmar cada uno pulsando √ → OK

2. Introducir la hora (+/-) → OK

3. Introducir los minutos (+/-)→ OK

Comando OFF:

1. Si aparece el mensaje, seleccionar los días deseados △ y confirmar cada uno pulsando √ → OK

2. Introducir la hora (+/-) → OK

3. Introducir los minutos (+/-)→ OK

Se guarda el programa.

** ) Sólo está disponible después de haber seleccionado días individuales en el comando CON.

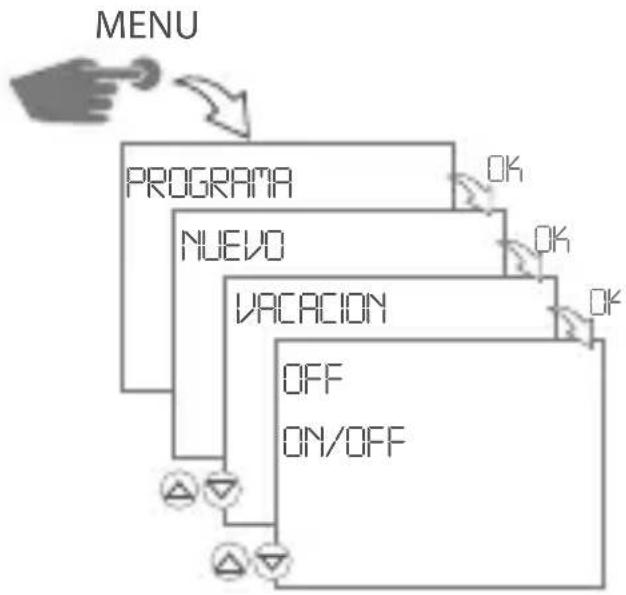

Crear programa de vacaciones *


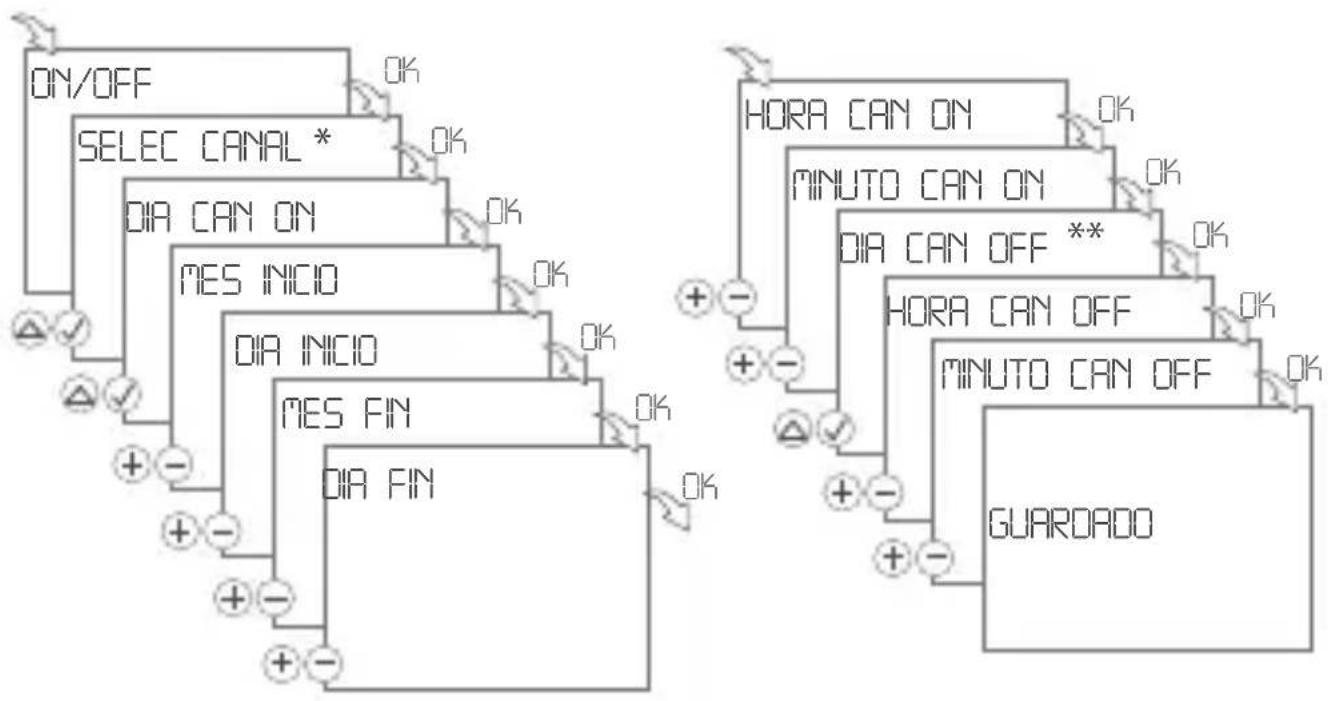

Programación ON/OFF

En caso de OFF pueden seleccionarse los días de la semana que se desconecta el temporizador durante las vacaciones.

El procedimiento corresponde a la generación de un programa semanal.

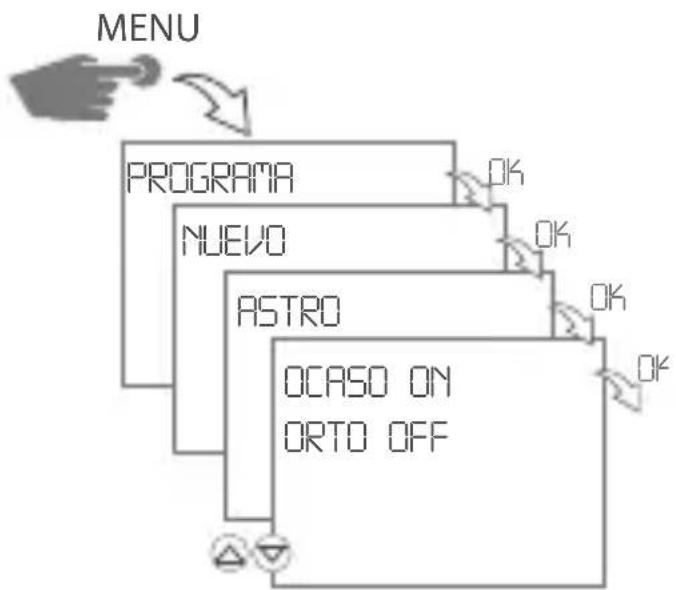

Crear programa astronómico \*

Los siguientes ajustes son posibles:

OCASO ON Se conecta el temporizador al atardecer y se ORTO OFF desconecta al amanecer

OCASO OFF Se desconecta el temporizador al atardecer y se ORTO ON conecta al amanecer

ORTO PULSO Se conecta el temporizador durante un cierto periodo (impulso) al amanecer

OCASO PULSO Se conecta el temporizador durante un cierto periodo (impulso) al atardecer

OCASO ORTO Se conecta el temporizador durante un cierto PULSO periodo (impulso) al amanecer y atardecer

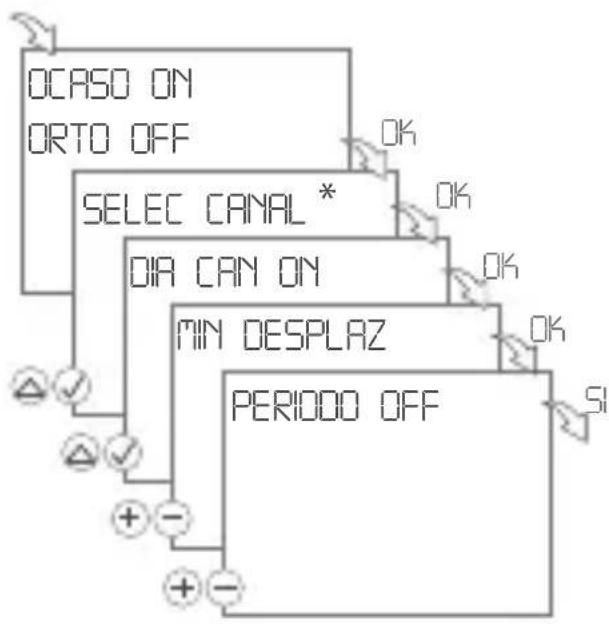

Atardecer CON / Amanecer DES


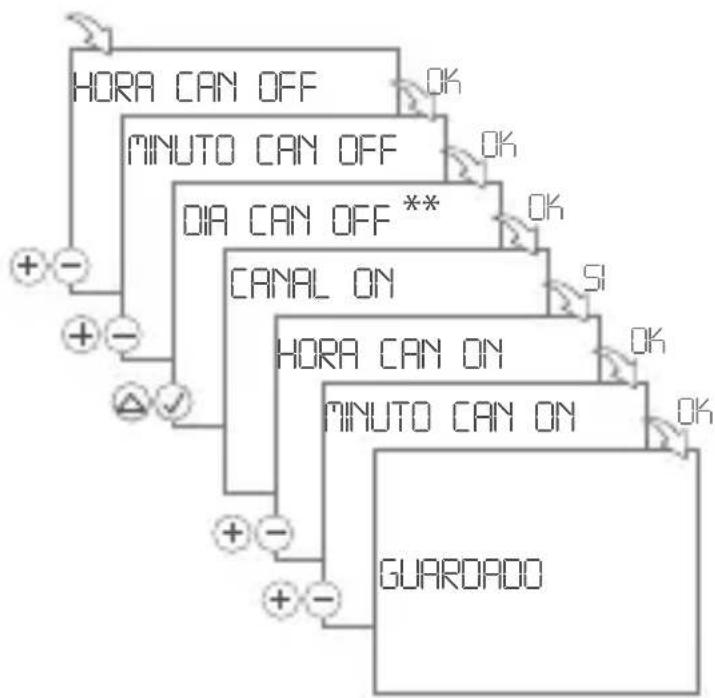


1. Confirmar OCASO ON / ORTO OFF pulsando OK.

Los espacios de memoria libres se visualizan brevemente.

1. Si aparece el mensaje, seleccionar los canales △ y confirmar cada uno pulsando √ → OK

La visualización del día de la semana parpadea.

1. Seleccionar los días deseados △ y confirmar cada uno pulsando √ → OK

2. Introducir los minutos para OFFSET (+/-) → OK

El offset le permite retardar los tiempos de conexión y desconexión del programa astronómico, p. ej. para adaptarlo a las condiciones locales.

EjemploOCASO ON / ORTO OFF:

offset = + 00:15 → El temporizador se conecta 15 minutos después del amanecer calculado y se desconecta 15 minutos después del atardecer calculado

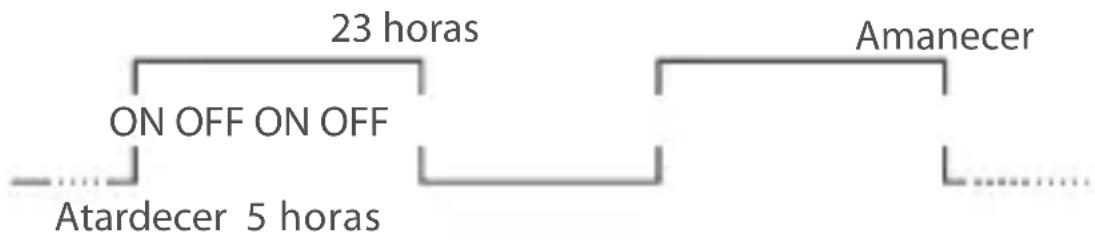

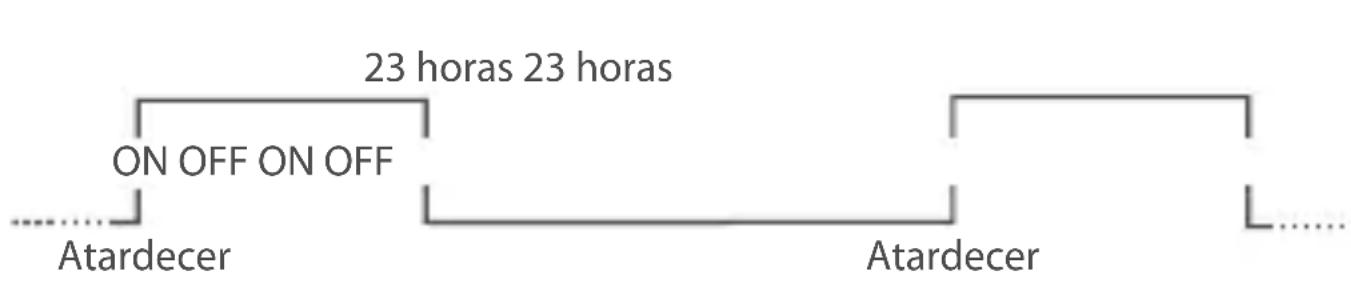

1. Seleccionar PERIODO OFF: SÍ o NO

▶ Seleccionar Sí para ajustar la hora y los minutos cuando debe desco-

nectarse el temporizador, p. ej. desconexión nocturna de 23 a 5 horas.

▶ Seleccionar NO para no ajustar ningún periodo de desconexión.

Periodo de desconexión: Sì

1. Introducir la hora y los minutos para el comando de desconexión (+/-)

1. Si aparece el mensaje, seleccionar los días deseados △ y confirmar cada uno pulsando √ → OK

2. Seleccionar CANAL ON: SÌ o NO

▶ Seleccionar Sí para ajustar la hora y los minutos cuando debe reconectarse el temporizador.

▶ Seleccionar NO si la desconexión nocturna debe durar hasta el próximo atardecer.

Canal ON: Sì

1. Introducir la hora y los minutos para el comando de conexión (+/-)

Se guarda el programa.

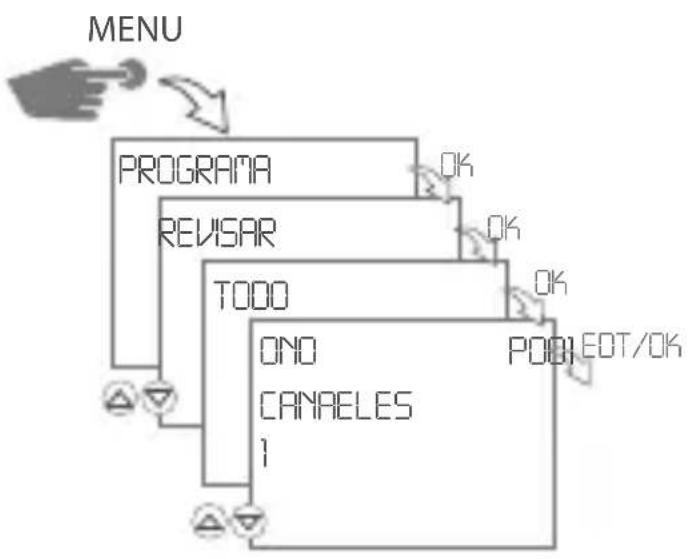

VISUALIZAR Y EDITAR UN PROGRAMA

Los programas diarios, semanales, de vacaciones y astronómicos pueden visualizarse y editarse por separado.

• Pulsar △▽para hojear los pasos del programa.
• Pulsar EDT para modificar el programa activo. El procedimiento es idéntico a la creación de un nuevo programa.
• Pulsar OK para abrir el siguiente programa.

BORRAR UN PROGRAMA

Borrar todos los programas

• Pulsar Sì para borrar todos los programas.
• Pulsar NO para borrar programas individuales.

Borrar programas individuales

- Pulsar △▽ para hojear los pasos del programa.

CONFIGURACIÓN


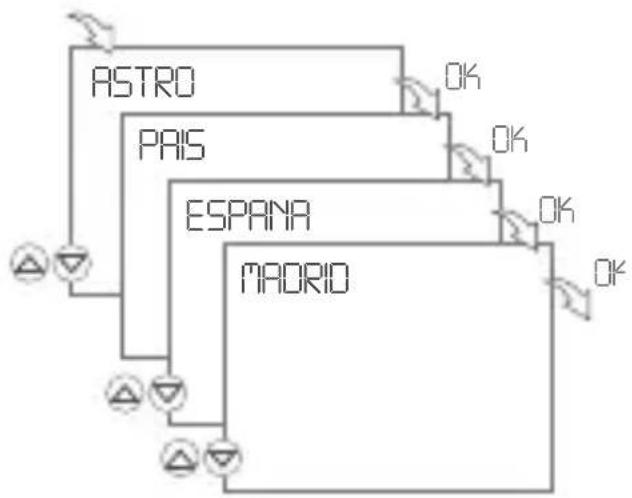

ASTRO – Ajustes astronómicos *

En el menú PAÍS pueden seleccionarse el país y la ciudad. Los grados de longitud y latitud se generan automáticamente.

Si la ciudad no está en la lista, pueden ajustarse los grados de longitud y latitud manualmente en el menú LAT/LON.

LUZ – Iluminación de fondo

PIN - Ajustar el PIN


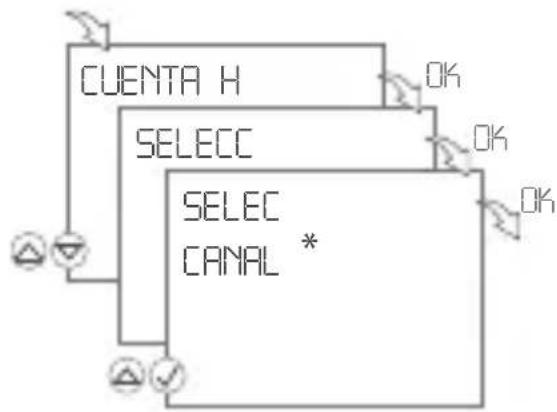

CUENTHOR- Ajustar el cuentahoras

- Seleccionar FIJA para ajustar la iluminación de fondo permanente. - Seleccionar 2 MIN para que la iluminación de fondo se desactive automáticamente 2 minutos después de la última introducción.

- Pulsar + - para ajustar el valor numérico.

- Seleccionar NO PIN para eliminar el PIN.

• Pulsando △√pueden seleccionarse los canales.
• Seleccionar REVISAR para controlar el cuentahoras.
• Pulsar △▽ para hojear los canales.
• Pulsar REI para reponer el cuentahoras para este canal.

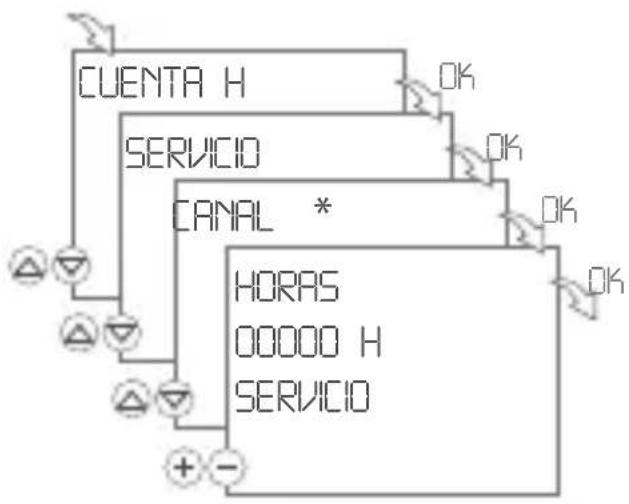

CUENTHOR – Ajustar el contador de servicio

Es posible ajustar el número de horas de funcionamiento después de las cuales debe aparecer el mensaje de servicio. Este mensaje se visualiza en cuanto el cuentahoras haya alcanzado las horas ajustadas.

• Pulsando △▽pueden seleccionarse los canales.
• Pulsar + - para ajustar el valor numérico.

MODO AUTOMÁTICO/MANUAL

• Botón manual: FIX ON / FIX OFF / OVR / Modo automático
• Botón izquierdo = Canal 1 / Botón derecho = Canal 2

Pulsar 1x = FIX ON = conexión permanente Pulsar 2x = FIX OFF = desconexión permanente Pulsar 3 veces = OVR = modo override Pulsar 4 veces = modo automático

MODO OVERRIDE (OVR)

La función override (sobrescribir temporalmente el programa) permite al operador terminar anticipadamente el programa actual o iniciar anticipadamente un programa que inicia más tarde. Eso

depende del estado actual del canal. La función override sólo se aplica al programa actual y se mantiene hasta el próximo cambio de programa. Después el temporizador vuelve al funcionamiento automático.

1 6 1 2 1 8 15:26 XIF R 1 OFF ON 2 ESCOK 1 * 2

MANTENIMIENTO Y REPARACIÓN

CAMBIO DE PILA

¡Antes de sustituir la pila desconectar el aparato de la corriente!

Se pierden la fecha y la hora.

1. Levantar y retirar el compartimento para pilas mediante un desatornillador.
2. Sacar la pila del soporte.
3. Insertar otra pila (pila de litio CR2032) en el soporte.
   ¡Tener en cuenta la polaridad de la pila!
4. Insertar y empujar el soporte de pila hacia abajo hasta que enganche.
5. Eliminar la pila sin dañar el medio ambiente.

1 6 1 2 1 8 2 4 15:26 1 OFF ON 2 ESCOK 1 2

DATOS TÉCNICOS

Dimensiones alt. x anch. x prof. 45 x 35 x 60

Peso (g) 220

Tensión de conexión Véase la placa del aparato

Clase de protección II

Potencia consumida 1 VA

Potencia de ruptura

- Carga óhmica (VDE, IEC) 16 A / 250 V AC

- Carga inductiva cos φ 0.6 8 A / 250 V AC

- Carga de lámpara incandescente/ 2000 W lámpara de halógeno

- Lámpara fluorescente 1000 W

- Potencia de ruptura máx. AC1/AC15 3700W / 750W

Contactos de conmutación Cambiador

Temperatura ambiental -10°C... +55°C

Precisión de marcha Típ. ± 0,5 seg./día a +20°C

Tiempo de conmutación mín. 1 seg.

Indicación del estado si

Precinctable si

DEUTSCH

SICHERHEITSHINWEISE

El material de embalaje debe eliminarse adecuadamente conforme a las disposiciones y normativas legales. Tener en cuenta las siguientes indicaciones relativas a la eliminación de componentes defectuosos o del sistema después de su vida útil:

• Eliminar adecuadamente, es decir separar las piezas a eliminar según los grupos de material.
• No echar los componentes eléctricos o electrónicos a la basura. Llevarlos a los puntos de recogida correspondientes.
• Desechar los componentes generalmente acorde con el medio ambiente conforme al estado actual de las técnicas de protección del medio ambiente, de reciclaje y de eliminación.
