BEDIENUNGSANLEITUNG GW96845 Gewiss

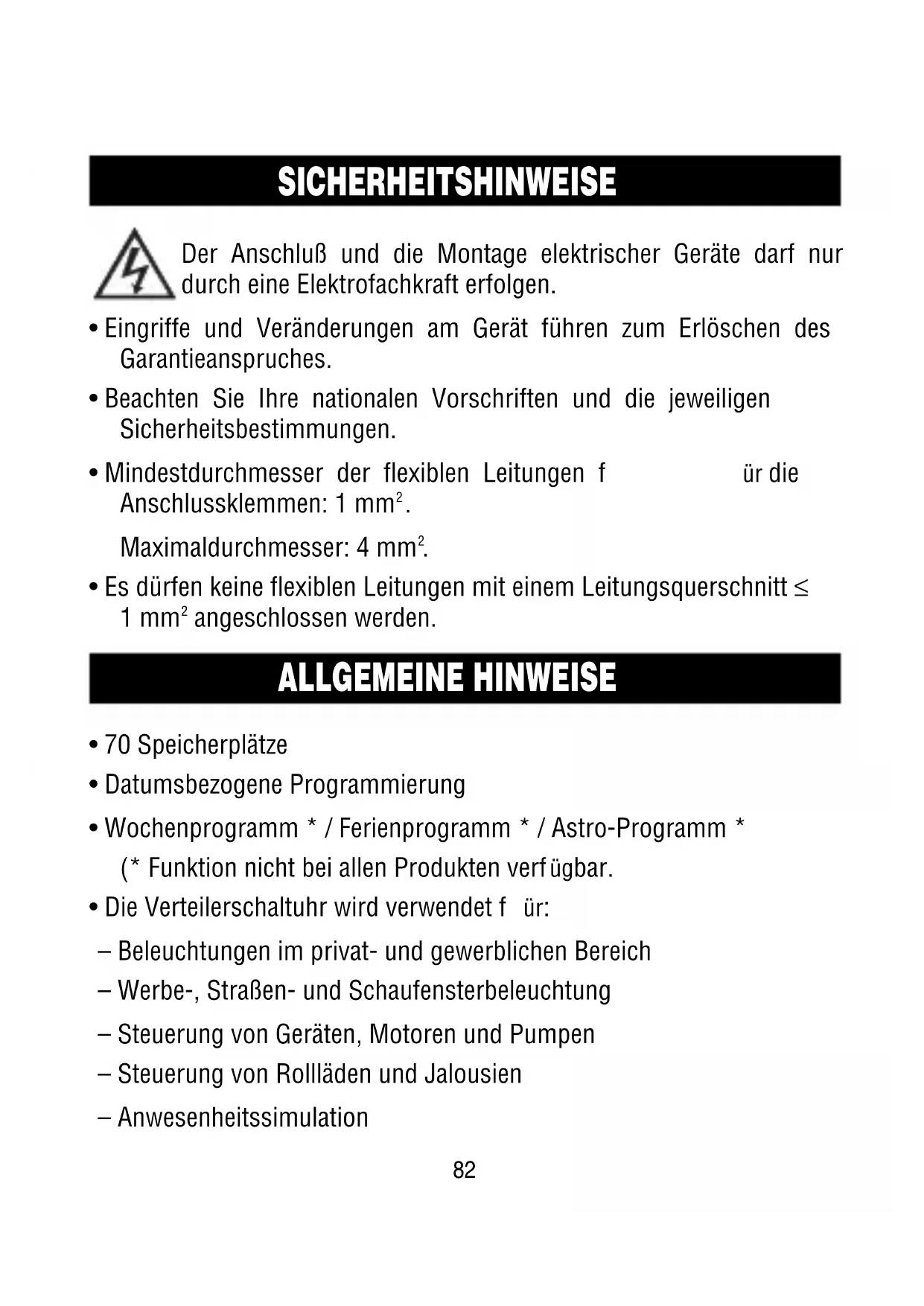

Der Anschluß und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen.

• Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches.
• Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen.
• Mindestdurchmesser der flexiblen Leitungen für die Anschlussklemmen: 1 mm ^2 .
  Maximaldurchmesser: 4 mm ^2 .
• Es dürfen keine flexiblen Leitungen mit einem Leitungsquerschnitt ≤ 1 mm ^2 angeschlossen werden.

ALLGEMEINE HINWEISE

• 70 Speicherplätze
  • Datumsbezogene Programmierung
• Wochenprogramm * / Ferienprogramm * / Astro-Programm * (* Funktion nicht bei allen Produkten verfügbar.
  • Die Verteilerschaltuhr wird verwendet für:
• Beleuchtungen im privat- und gewerblichen Bereich
• Werbe-, Straßen- und Schaufensterbeleuchtung
• Steuerung von Geräten, Motoren und Pumpen
  – Steuerung von Rollläden und Jalousien
• Anwesenheitssimulation

• Montage nur auf DIN-Schiene
- Nur für den Einsatz in trockenen Räumen geeignet!

- Nicht in der Nähe von Geräten mit induktiver Entladungen installieren (Motoren, Transformatoren, usw.)

MONTAGE AUF DIN-SCHIENE

Display-Anzeige und Funktionstasten

• Ausschaltbefehle haben Vorrang vor Einschaltbefehlen.
  • Die mittlere Zeile des Displays, welche die einzustellenden Werte und auszuwählenden Menüpunkte zeigt, wird groß dargestellt.
• Blinken signalisiert eine notwendige Eingabe. Erfolgt innerhalb von zwei Minuten keine Eingabe, kehrt die Zeitschaltuhr in den Automatikbetrieb zurück.
• „NETZ AUS“ erscheint auf dem Display wenn das Gerät keine Spannungsversorgung hat.
• „BAT LEER“ erscheint auf dem Display wenn ein Batteriewechsel innerhalb der nächsten zwei Wochen erforderlich wird.

- Bei einem Reset bleiben die Programme erhalten. Datum und Uhrzeit müssen Sie neu einstellen. Drücken Sie alle 4 Tasten gleichzeitig um das Gerät neu zu starten.

Display

A Funktionsanzeigen der beiden linken Tasten
B Schaltzustandsanzeigen (EIN/AUS/OVR/FIX)
C 3 Display-Zeilen
D Wochentage Die Zuordnung ist im Menü DAT/ZEIT änderbar, z. B. auf 1 = Sonntag.
E Programmierte Schaltzeiten
F Funkantenne
G Anzeige Sommer-/Winterzeit
H Funktionsanzeigen der beiden rechten Tasten

Funktionsanzeigen der beiden linken Tasten:

△ im Menü nach oben blättern
∇ im Menü nach unten blättern
√ Auswahl/Vorschlag annehmen
+ Kurz Drücken = +1 / Lang Drücken (ca. 2 Sek.) = Schnelldurchlauf
- Kurz Drücken = -1 / Lang Drücken (ca. 2 Sek.) = Schnelldurchlauf

Tasten/Schnittstellen

I Rechte Tasten

J Linke Tasten mit Handschalterfunktion im Automatikbetrieb

Funktionsanzeigen der beiden rechten Tasten:

MENU Verlassen des Automatikbetriebes und Einstieg in den Programmiermodus

ESC Kurz Drücken = einen Schritt zurück Lang Drücken (ca. 2 Sek.) = Zurück in den Automatikbetrieb

OK Auswahl treffen und übernehmen

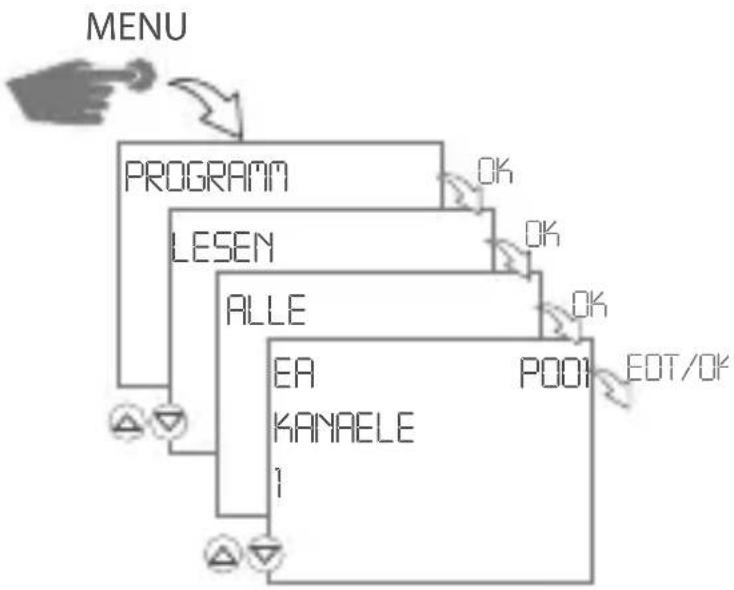

EDT Ändern der Programme im „Lesen-Modus“

N Befehl nicht ausführen

J Befehl ausführen

DEL Löschen

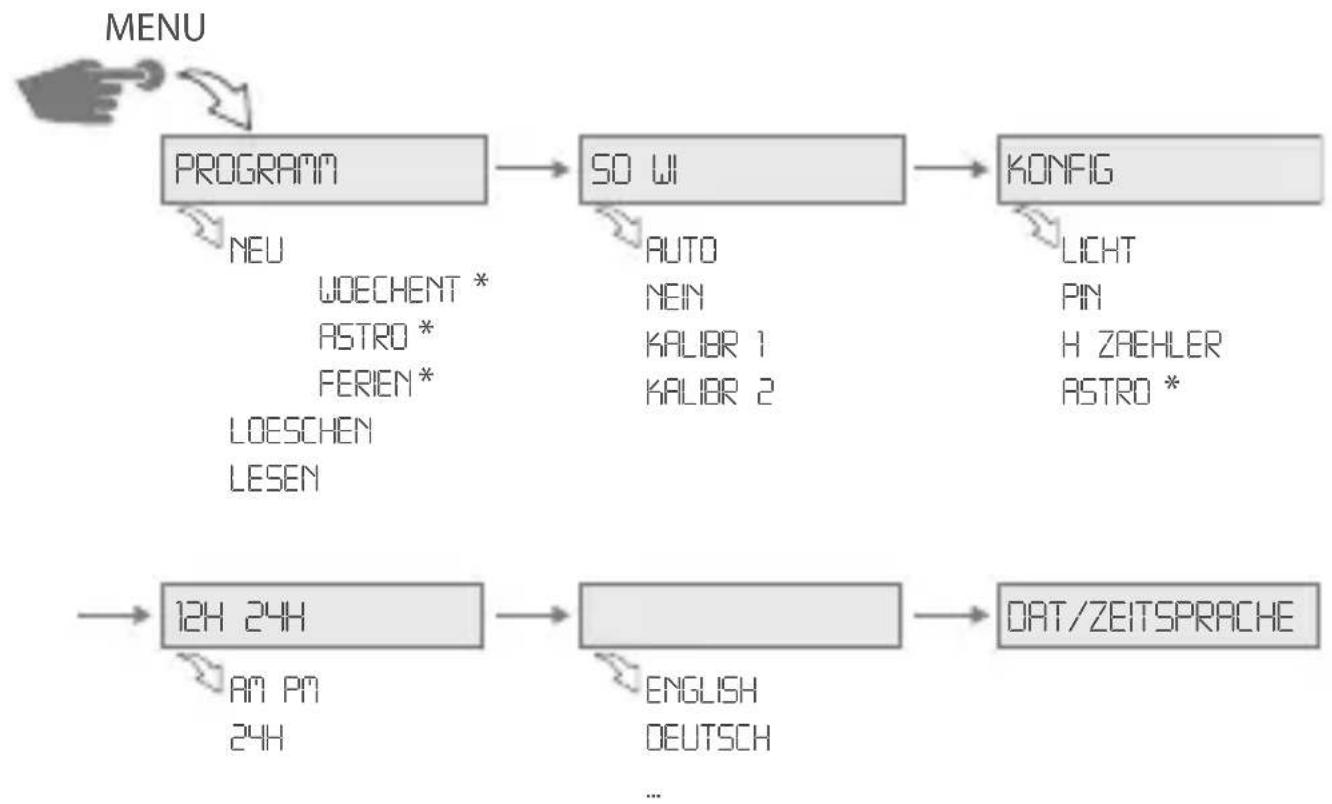

MENÜSTRUKTUR


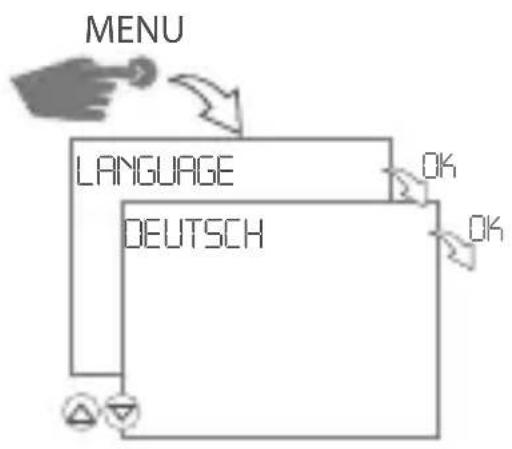

ERSTINBETRIEBNAHME – WAHL DER MENÜSPRACHE

Im Auslieferungszustand befindet sich die Zeitschaltuhr im Automatikbetrieb mit voreingestellter Uhrzeit, Datum (MEZ) und englischer Menüsprache. Um Einstellungen vorzunehmen drücken Sie die Menü-Taste. Anschließend die gewünschte Einstellung wählen.


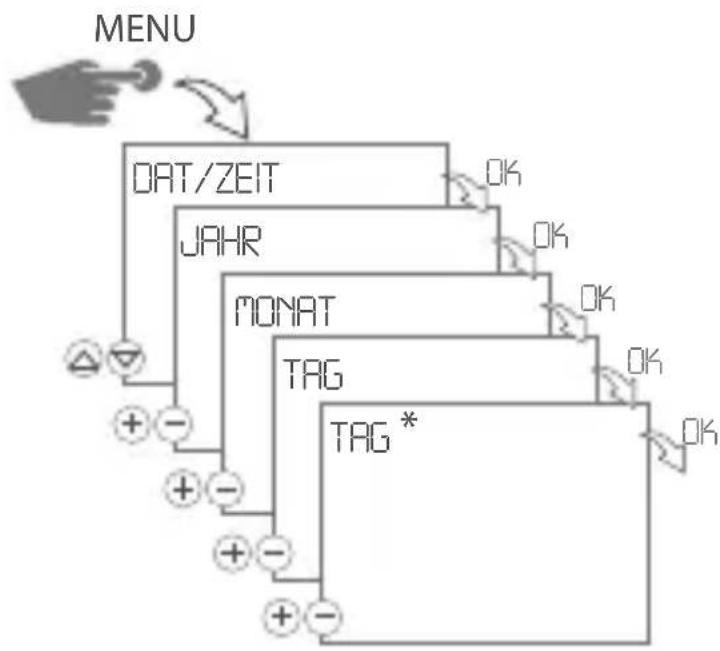

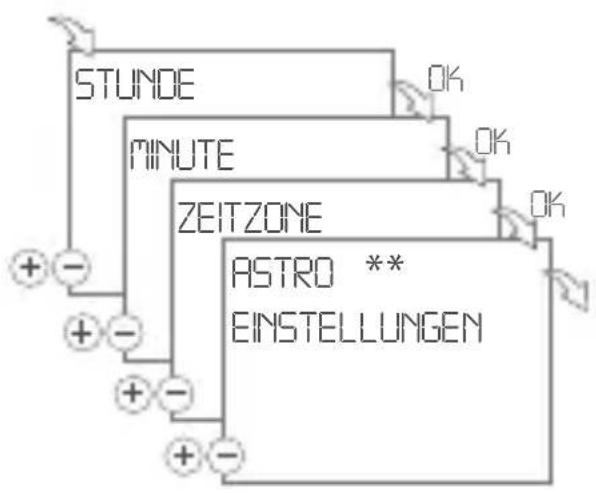

DATUM UND UHRZEIT EINSTELLEN

*) Stellen Sie den Wochentag entsprechend dem aktuellen Datum ein.

***) Erscheint nur wenn die Astro-Einstellungen noch nicht eingestellt sind.

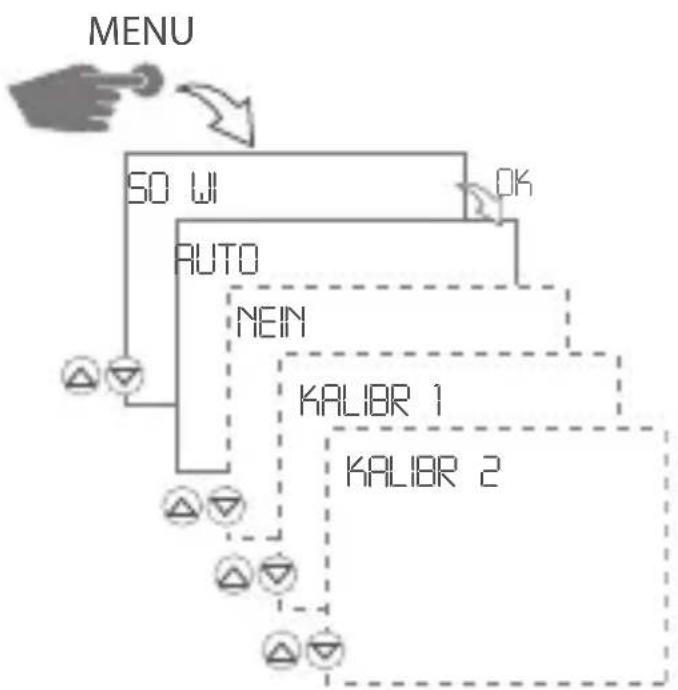

UMSCHALTEN SOMMER-/WINTERZEIT

Folgende Einstellungen sind möglich:

AUTO

Werksseitige Voreinstellung der gesetzlichen Vorgabe (USA oder EU). Diese wird jedes Jahr neu berechnet.

NEIN

Keine Umstellung.

KALIBR 1 (AUTO)

Manuelle Programmierung.

Die Sommer-/Winterzeit wird automatisch für jedes Jahr neu berechnet.

– Die Umschaltung erfolgt immer am ersten Sonntag des gewählten Monats, wenn das eingegebene Datum zwischen dem 1. und 15. liegt.
– Die Umschaltung erfolgt immer am letzten Sonntag des gewählten Monats, wenn das eingegebene Datum zwischen dem 16. und 31. liegt.
– Die Zeitumschaltung (Sommer- und Winterzeit) erfolgt am jeweiligen Sonntag um 1 Uhr UTC (Coordinated Universal Time).

KALIBR 2 (FIX)

Manuelle Programmierung.

Die Umschaltung erfolgt jedes Jahr immer am gleichen eingegebenen Datum.

PROGRAMMIERUNG

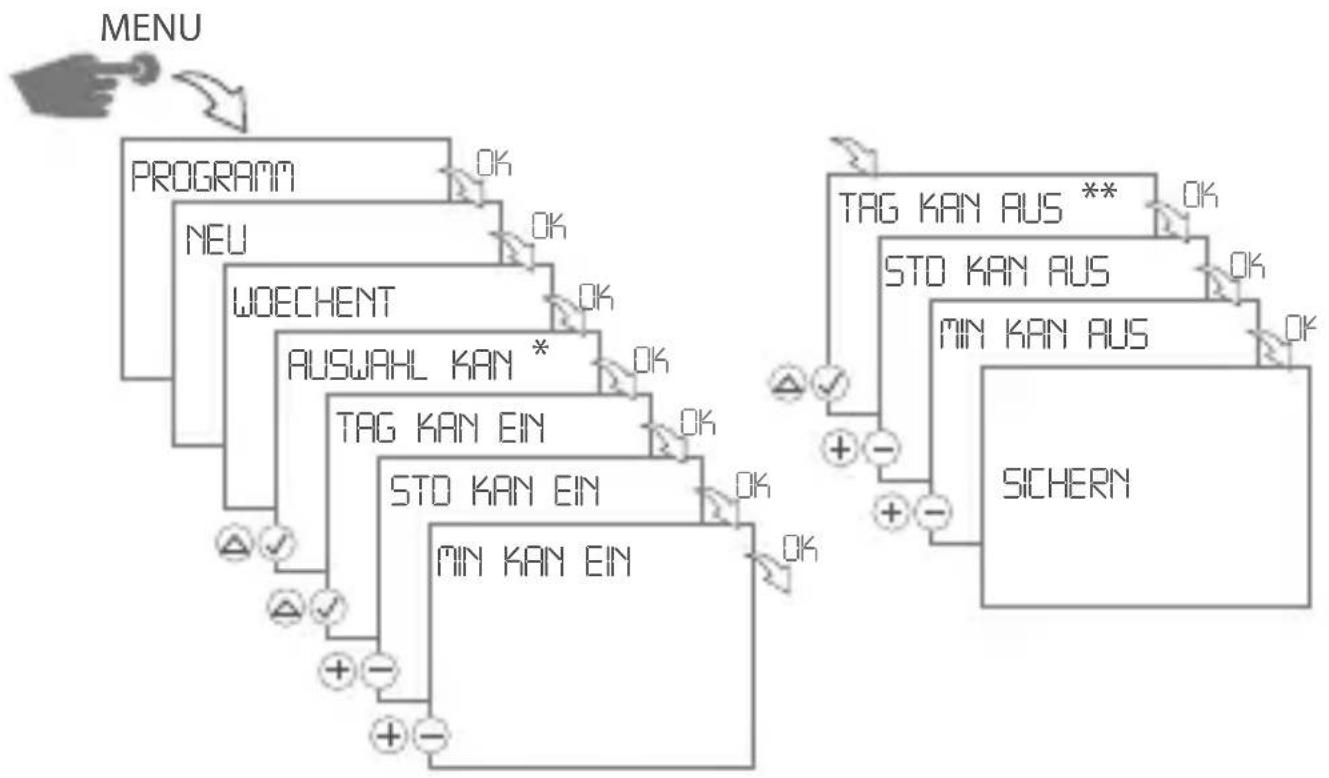

Wochenprogramm erstellen *

1. MENU-TASTE drücken.
2. PROGRAMM mit OK bestätigen.
3. NEU mit OK bestätigen.
4. WOECHENT mit OK bestätigen.

Die freien Speicherplätze werden kurz angezeigt.

1. Wenn gefragt, Kanäle wählen △ und jeweils mit √ bestätigen

→ OK

Anzeige für Wochentage blinkt.

EIN-Befehl:

1. Gewünschte Tage wählen △ und jeweils mit √ bestätigen → OK
2. Stunde eingeben (+/-) → OK
3. Minuten eingeben (+/-)→ OK

AUS-Befehl:

1. Wenn gefragt, gewünschte Tage wählen △ und jeweils mit √ bestätigen → OK

2. Stunde eingeben (+/-) → OK

3. Minuten eingeben (+/-)→ OK

Das Programm wird gespeichert.

***) Steht nur zur Auswahl wenn bei EIN-Befehl Einzeltage gewählt werden.

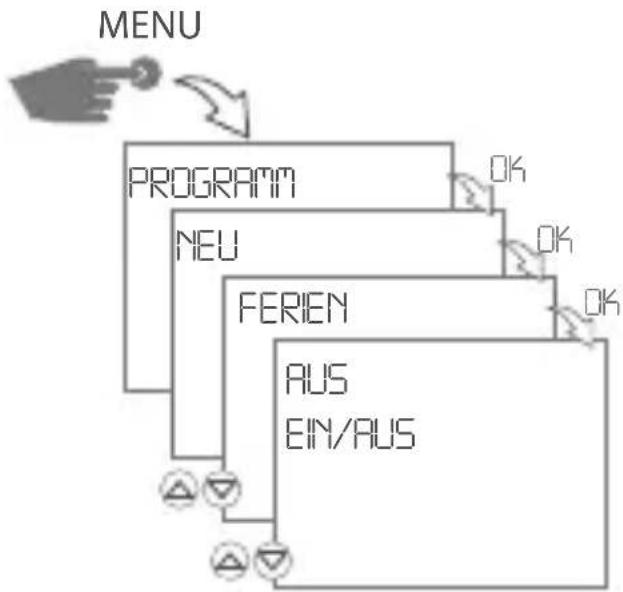

Ferienprogramm erstellen *


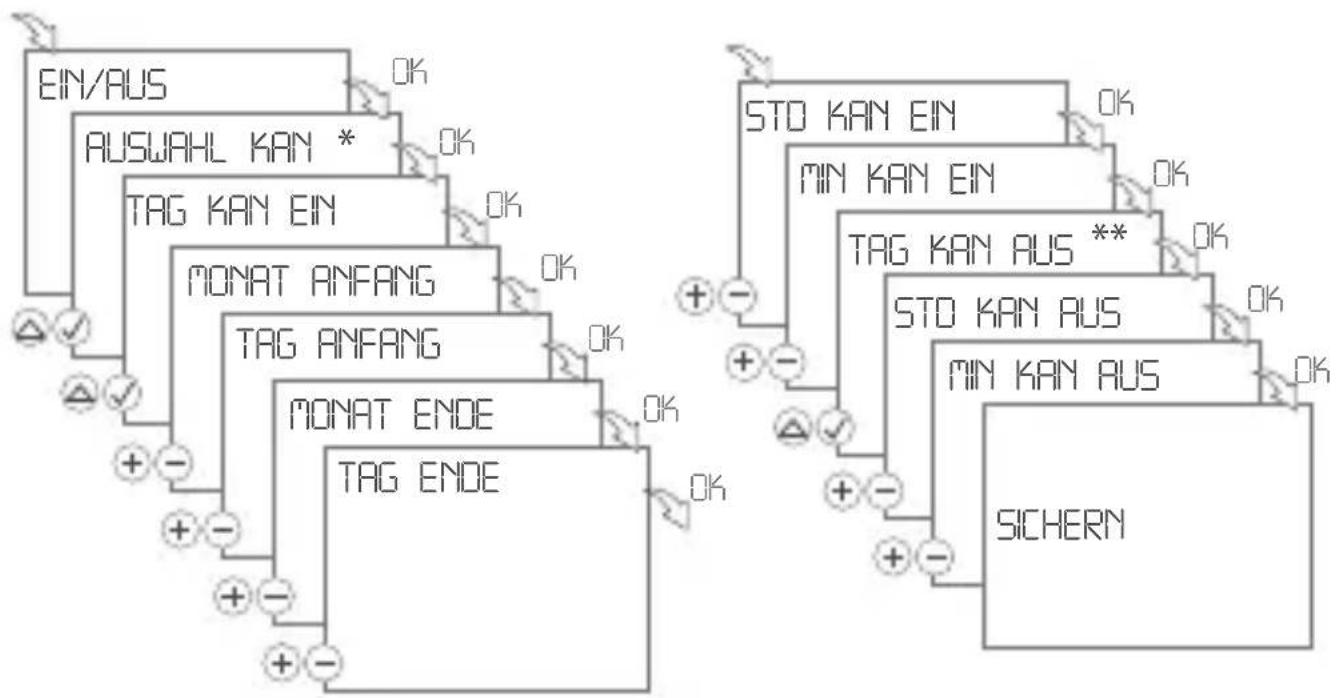

EIN/AUS-Programmierung

Bei AUS können Sie wählen, an welchen Wochentagen die Zeitschaltuhr in den Ferien ausgeschalten wird.

Die Vorgehensweise entspricht dem Anlegen eines Wochenprogramms.

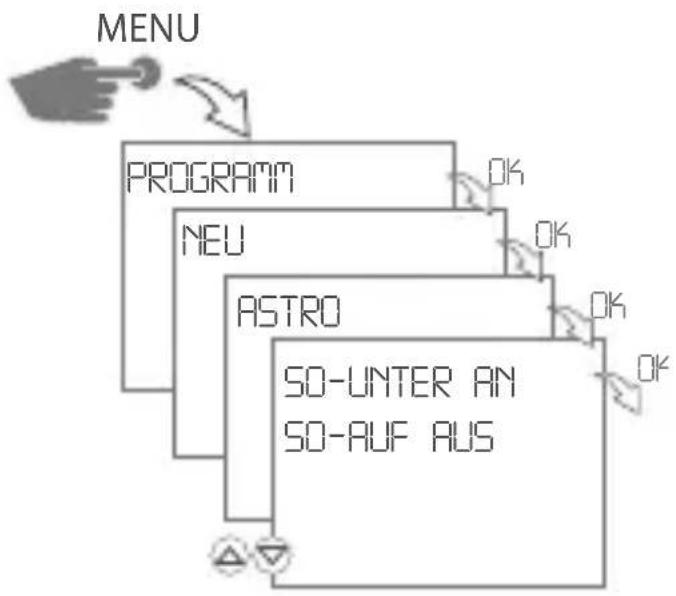

Astroprogramm erstellen \*

Folgende Einstellungen sind möglich:

SO-UNTER AN Zeitschaltuhr schaltet bei Sonnenuntergang EIN

SO-AUF AUS und bei Sonnenaufgang AUS

SO-UNTER AN Zeitschaltuhr schaltet bei Sonnenuntergang AUS

SO-AUF AUS und bei Sonnenaufgang EIN

SO-AUF IMPULS Zeitschaltuhr schaltet bei Sonnenaufgang für eine bestimmte Zeitdauer EIN (Impuls)

SO-UNTER IMPULS Zeitschaltuhr schaltet bei Sonnenuntergang für eine bestimmte Zeitdauer EIN (Impuls)

SO-AUF Zeitschaltuhr schaltet bei Sonnenauf- und

SO-UNTER Sonnenuntergang für eine bestimmte Zeitdauer EIN

IMPULS (Impuls)

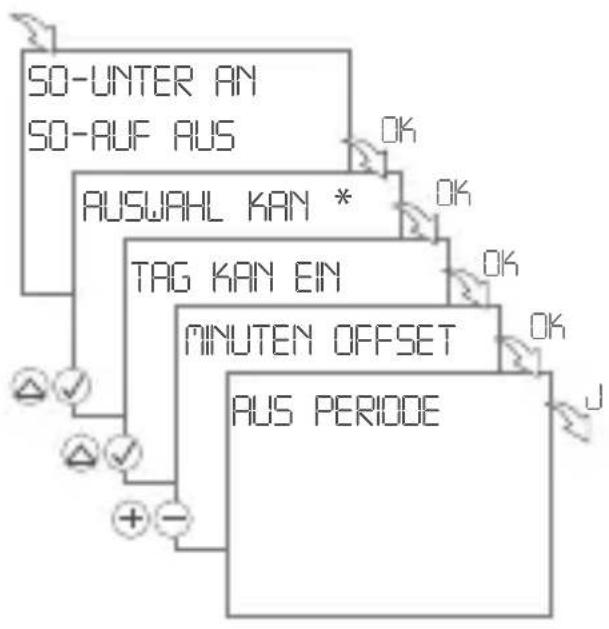

Sonnenuntergang AN / Sonnenaufgang AUS


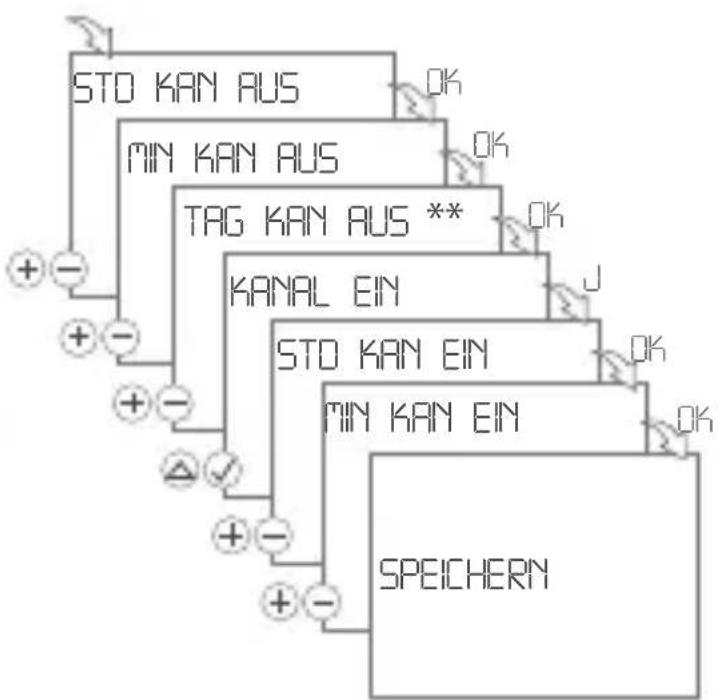

1. SO-UNTER AN / SO-AUF AUS mit OK bestätigen

Die freien Speicherplätze werden kurz angezeigt.

1. Wenn gefragt, Kanäle wählen △ und jeweils mit √ bestätigen → OK ▷ Anzeige für Wochentage blinkt.
2. Gewünschte Tage wählen △ und jeweils mit √ bestätigen → OK
3. Minuten für OFFSET eingeben (+/-) → OK

Mit Offset können Sie die EIN- bzw. AUS-Schaltzeiten des

Astroprogramms verschieben. Dies dient u.a. der Anpassung an örtliche Gegebenheiten.

Beispiel SO-UNTER AN / SO-AUF AUS:

offset = + 00:15 → Zeitschaltuhr schaltet 15 Minuten nach dem

berechneten Sonnenaufgang EIN und 15 Minuten nach dem berechneten Sonnenuntergang AUS.

1. AUS PERIODE wählen: J (Ja) oder N (Nein)

Wählen Sie J (Ja) um die Uhrzeit (Stunden und Minuten) einzustellen, wann die Zeitschaltuhr ausschalten soll, z. B. Nachtabschaltung von 23 - 5 Uhr.

Wählen Sie N (Nein) um keine AUS Periode einzustellen.

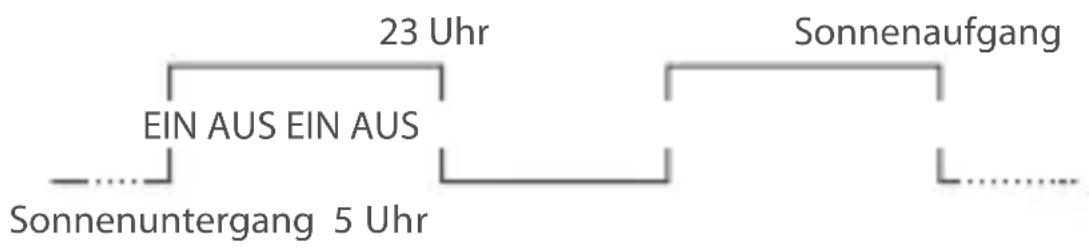

AUS-Periode: J (Ja)

1. Stunde und Minute für AUS-Befehl eingeben (+/-) → OK
2. Wenn gefragt, gewünschte Tage wählen △ und jeweils mit √ bestätigen → OK
3. KANAL EIN wählen: J (Ja) oder N (Nein)

Wählen Sie J um die Uhrzeit (Stunden und Minuten) einzustellen, wann die Zeitschaltuhr wieder einschalten soll.

23 Uhr EIN AUS EIN AUS Sonnenuntergang 5 Uhr Sonnenaufgang

Wählen Sie N, wenn die Nachtabschaltung bis zum nächsten Sonnenuntergang andauern soll.

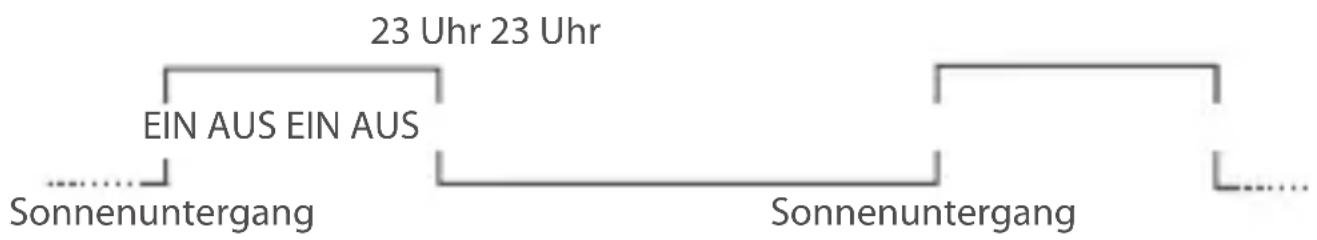

23 Uhr 23 Uhr EIN AUS EIN AUS Sonnenuntergang Sonnenuntergang

Kanal-EIN: J (Ja)

1. Stunde und Minute für EIN-Befehl eingeben (+/-) → OK ▷ Das Programm wird gespeichert.

PROGRAMM ANSCHAUEN UND BEARBEITEN

Tages-, Wochen-, Ferienund Astroprogramme können separat angeschaut und bearbeitet werden.

• Mit △▽können Sie die Programmschritte durchblättern.
• Drücken Sie EDT um das jeweilige Programm zu bearbeiten. Die Vorgehensweise entspricht dem Anlegen eines neuen Programms.
• Drücken Sie OK um zum nächsten Programm zu kommen.

PROGRAMM LÖSCHEN

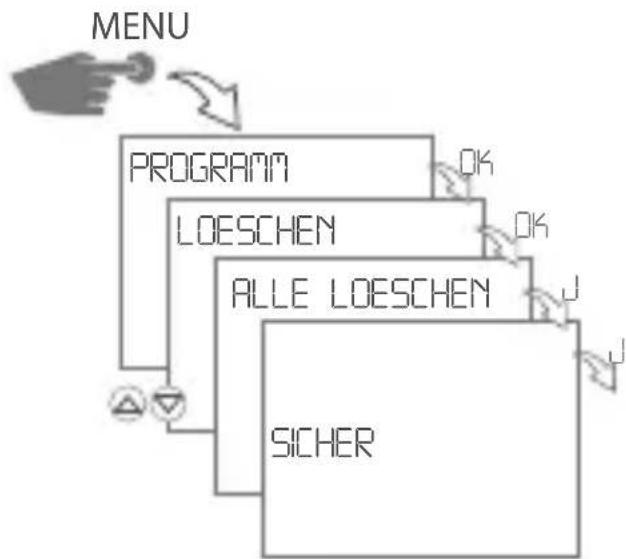

Alle Programme löschen

• Drücken Sie J um alle Programme zu löschen.
• Drücken Sie N um einzelne Programme zu löschen.


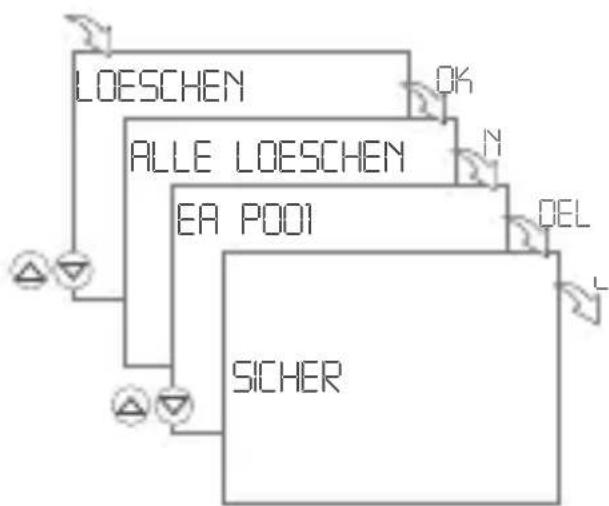

Einzelne Programme löschen

- Mit können Sie die Programmschritte durchblättern


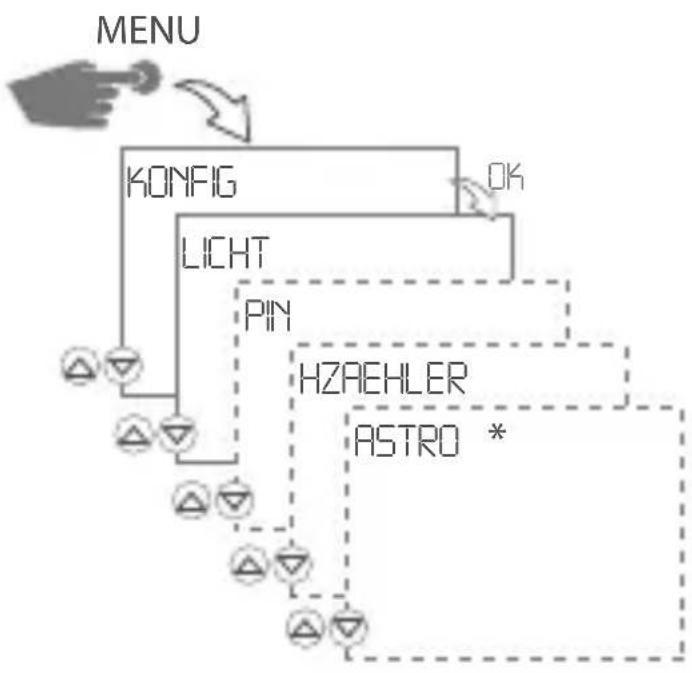

KONFIGURATION


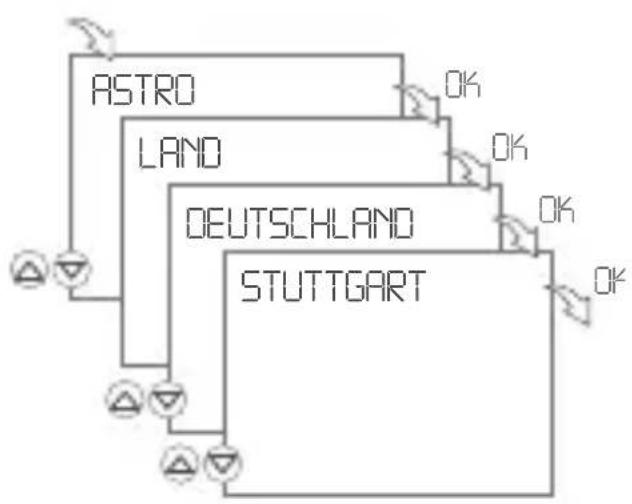

ASTRO – Astro-Einstellungen \*

Im Menüpunkt LAND können Sie das gewünschte Land und die gewünschte Stadt wählen. Die Breiten- und Längengrade werden automatisch generiert.

Ist die gewünschte Stadt nicht in der Liste können Sie im Menüpunkt BRE/LAE die Breiten und Längengrade manuell einstellen.

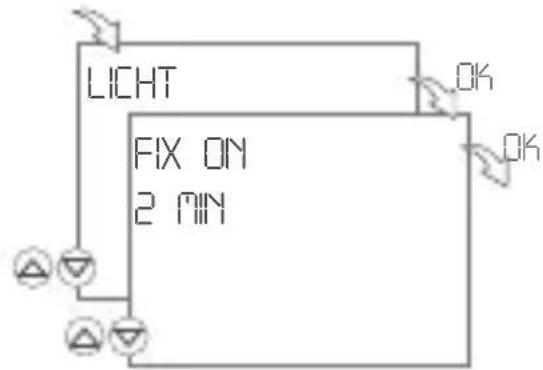

LICHT – Hintergrundbeleuchtung


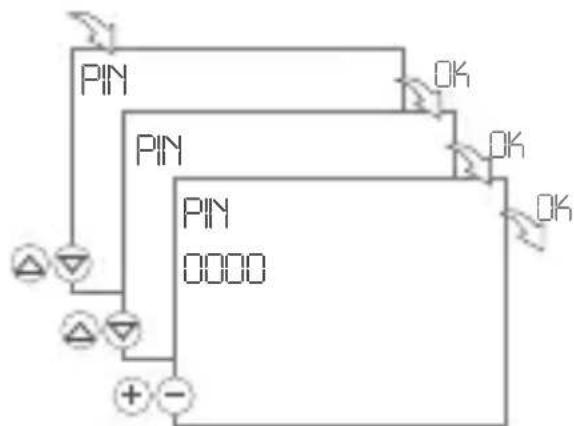

PIN – PIN einstellen


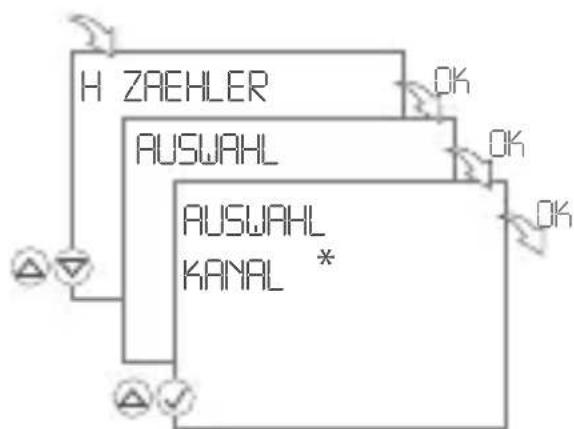

HZAEHLER – Stundenzähler einstellen

• Wählen Sie FIX ON um die Hintergrundbeleuchtung dauerhaft einzustellen.

• Wählen Sie 2 MIN damit sich die Hintergrundbeleuchtung 2 Minuten nach ihrer letzten Eingabe automatisch ausschaltet.

• Mit + - können Sie den Zahlenwert einstellen.

• Drücken Sie OK um die nächste Zahl einzustellen.

• Wählen Sie KEIN PIN um den Pin zu entfernen.

• Mit △√ können Sie die Kanäle wählen.

• Wählen Sie LESEN um den Stundenzähler zu überprüfen.
• Mit können Sie die Kanäle durchblättern.
• Drücken Sie RES um den Stundenzähler für diesen Kanal zurückzusetzen.

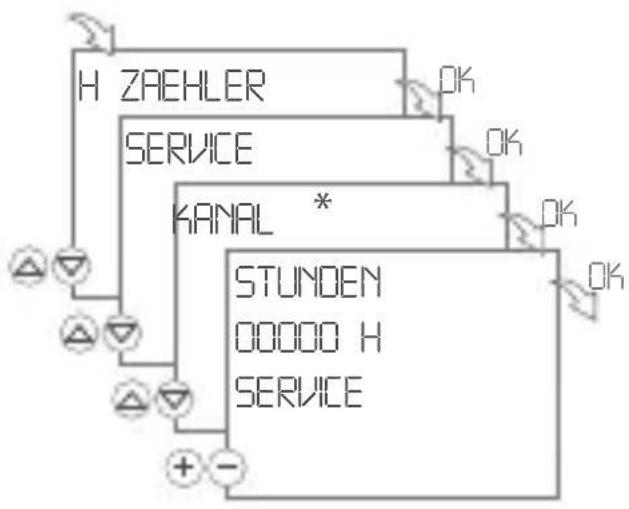

HZAEHLER – Service-Counter einstellen

Sie können einstellen nach wie vielen Betriebsstunden eine Service-Meldung erscheinen soll. Diese wird im Display angezeigt, sobald der Zähler den von Ihnen eingestellten Stundenwert erreicht hat.

• Mit △▽können Sie die Kanäle wählen.
• Mit + - können Sie den Zahlenwert einstellen.

AUTOMATISCHER/MANUELLER BETRIEB

• Handschalter: Dauer EIN / Dauer AUS / OVR / Automatikbetrieb
• Linke Taste = Kanal 1 / Rechte Taste = Kanal 2

1x Drücken = FIX ON = Dauer EIN
2x Drücken = FIX OFF = Dauer AUS
3x Drücken = OVR = Override-Modus
4x Drücken = Automatikbetrieb

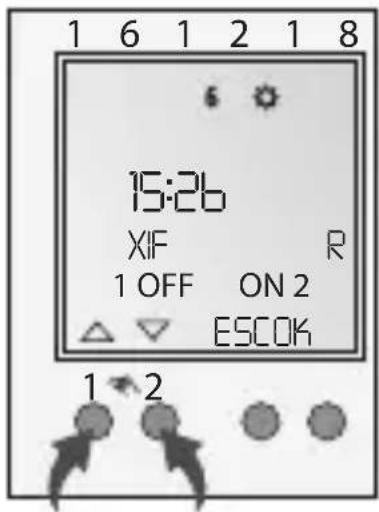

OVERRIDE-MODUS (OVR)

Die Override Funktion (temporäres Überschreiben des Programms) ermöglicht dem Anwender das aktuell laufende Programm vorzeitig zu beenden oder ein später anlaufendes Programm vorzeitig zu starten. Dies ist abhängig vom gegenwärtigen Kanalstatus. Die Override Funktion gilt nur für das aktuelle Programm und bleibt bis zum nächsten Programmwechsel erhalten. Danach kehrt die Zeitschaltuhr in den Automatikbetrieb zurück.

1 6 1 2 1 8 15:26 XIF R 1 OFF ON 2 ESCOK 1 2

WARTUNG UND REPARATUR

BATTERIEWECHSEL

Vor einem Batteriewechsel das Gerät von der Spannung nehmen!

Datum und Uhrzeit gehen dabei verloren.

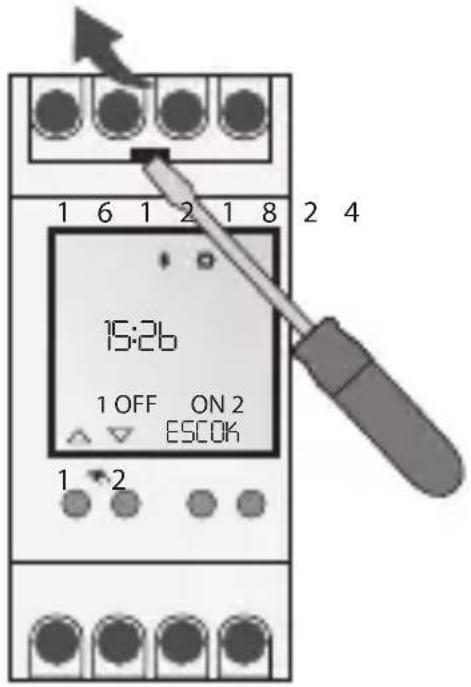

1. Mit einem Schraubendreher das Batteriefach anheben und herausnehmen.
2. Batterie aus der Halterung entnehmen.
3. Neue Batterie (Lithium Batterie Typ CR2032) in die Halterung einlegen. Polung der Batterie beachten!
4. Batteriehalter einsetzen und nach unten drücken bis er einrastet.
5. Batterie umweltgerecht entsorgen.

15:26 1 OFF ON 2 ESCOK

TECHNISCHE DATEN

Maße H x B x T (mm) 45 x 35 x 60

Gewicht (g) 220

Anschlussspannung Siehe Geräteaufdruck

Schutzklasse II

Leistungsaufnahme 1 VA

Schaltleistung

• ohmsche Last (VDE, IEC) 16 A / 250 V AC
• induktive Last cos φ 0.6 8 A / 250 V AC
• Glüh-/Halogenlampenlast 2000 W
• Leuchtstofflampe 1000 W
• Max. Schaltleistung AC1/AC15 3700W / 750W

Schaltkontakte Wechsler

Umgebungstemperatur -10°C... +55°C

Ganggenauigkeit Typ ± 0,5 sek./Tag bei +20°C Kürzeste Schaltzeit 1 sek.

Schaltzustands-Anzeige Ja

Plombierbar Ja

Geräte, Batterien/Akkumulatoren oder Verpackungsmaterial sind nach den gesetzlichen Bestimmungen und Verordnungen sachgerecht zu entsorgen.

Für die Entsorgung defekter Systemkomponenten oder des Systems nach der Produktlebensdauer beachten Sie bitte folgende Hinweise:

• Entsorgen Sie fachgerecht, d.h. getrennt nach Materialgruppen der zu entsorgenden Teile.
• Werfen Sie keinesfalls Batterien/Akkumulatoren, Elektro- oder Elektronikschrott einfach in den Müll. Nutzen Sie entsprechende Annahmestellen.
• Entsorgen Sie grundsätzlich so umweltverträglich, wie es dem Stand der Umweltschutz-, Wiederaufbereitungs- und Entsorgungstechnik entspricht.
