BEDIENUNGSANLEITUNG GW12581 Gewiss

Eingebauter elektronischer Programmierer

Achtung - Wichtig

Achtung! Die Gerätesicherheit wird nur gewährleistet, wenn diese Anweisungen strikt eingehalten werden.

These Unterlagen sorgfältig durchlesen und sicher aufbewahren.

Die Produkte der Baureihe Chorus können in staubfreier Umgebung installiert werden, in der kein spezieller Schutz gegen das Eindringen von Wasser notwendig ist.

Sie müssen in Übereinstimmung mit den Vorschriften für Haushaltsgeräte installiert werden, die durch im Installationsland geltenden Normen und Bestimmungen für Niederspannungsanlagen geregelt werden. Falls solche nicht vorgesehen sind, muss man die internationale Norm für Niederspannungsanlagen, IEC 60364, oder den Europäischen Harmonisierungsdokument HD 60364 beachten.

Für genaure Informationen und technische Daten wenden Sie sichitte an den Vertrieb von Gewiss.

INHALT

GEBRAUCHSANWEISUNGENSeite

-Allgemeine Beschreibung. 68
- Beschreibung der Befehle 69
- Betriebsmodalitäten 70
-Parametereinstellung 71
-Programmierung 72
- Automatischer Betrieb. 74
- Manueller Betrieb 74
-Display 75
- Fernsteuerung 75
- Betrieb im Falle von einem Black-out 76
-Voreingestelle Parameter. 76

INSTALLATIONSANWEISUNGEN

• Montage 77
• Beschreibung der Klemmen 78
• Entfernung der Batterie 78

BETRIEBSEIGENSCHAFTEN/TECHNISCHE DATEN 79

GEBRAUCHSANWEISUNGEN

Allgemeine Beschreibung

Der Programmierer erlaubt mit einer Programmierung auf Tages- und Wochenbasis mittels eines Ausgangsrelais die zeitgeschaltete Steuerung der Ladung.

Der Programmierer ist mit einem rückbeleuchteten Display LCD und vier Befehlstasten für die Steuerung der Vorrichtung ausgestattet.

Beschreibung der Befehle

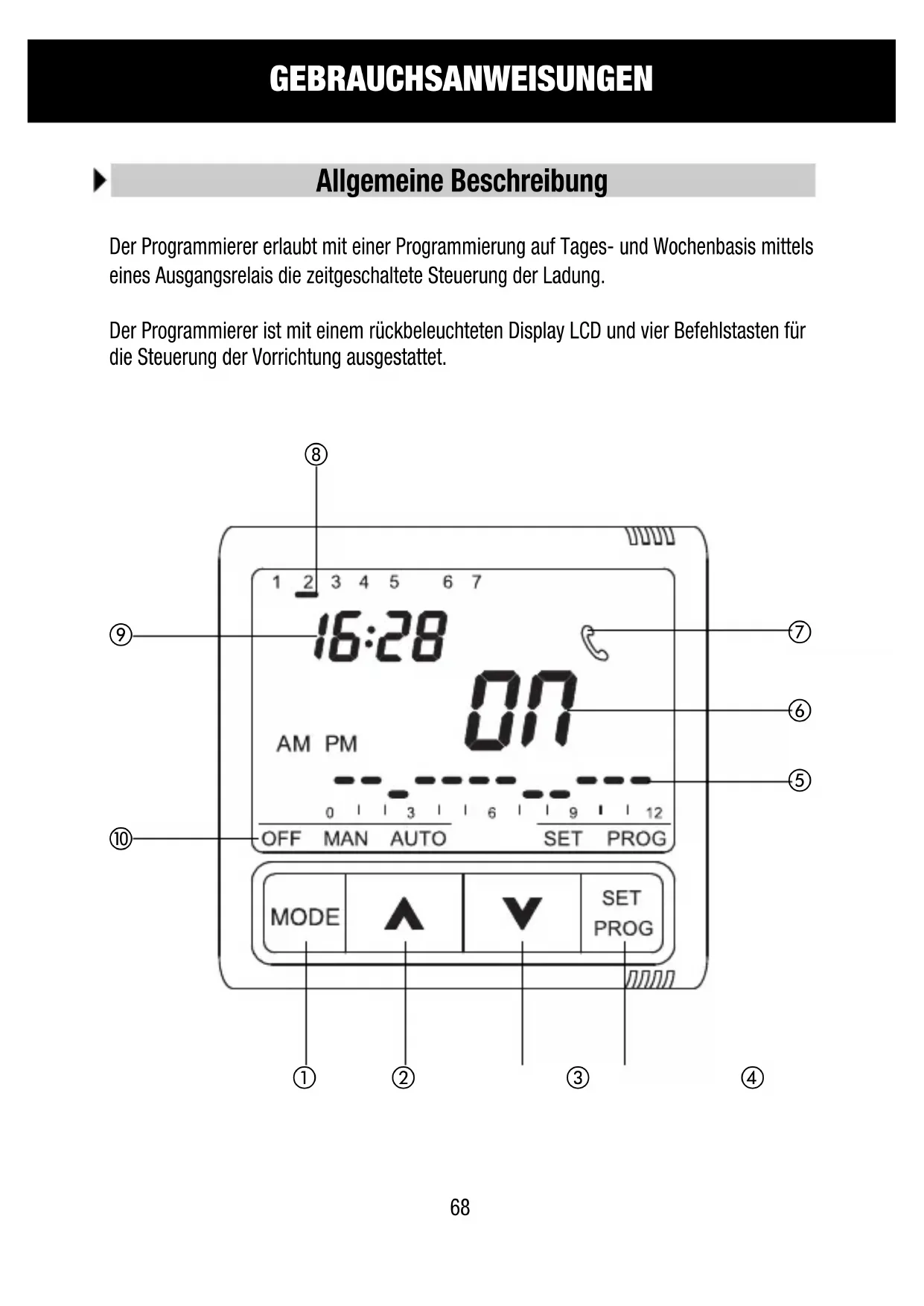

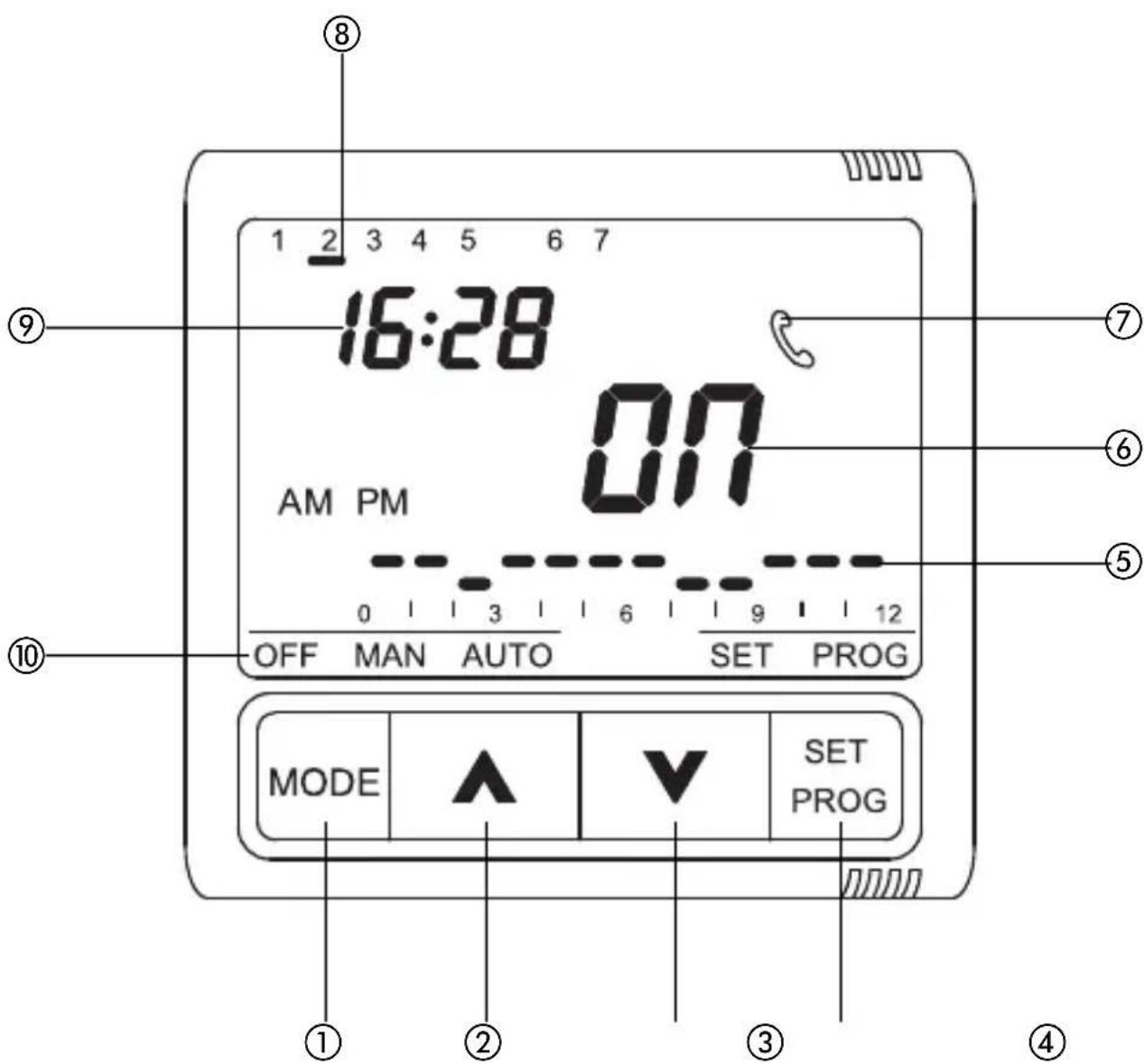

BEFEHLSTASTEN		Symbol
①	MODE: Auswahl Modalität	MODE
②	Erhöhung / Auswahl der Parameter
③	Verminderung / Auswahl der Parameter
④	SET/PROG: Einstellung Programme/Programmierung	SET/PROG

MELDUNGEN AUF DEM DISPLAY

⑤ Profil tätigliches Programm
⑥ Relais-Status (ON/OFF)
(7) Befehlsmeldung via SMS durch das Fernsteuergerät GSM
⑧ Tag
Uhrzeit
10 Betriebsmodalität OFF MAN AUTO

Achtung: Beim Einschalten führt die Programmiereinheit einen Selftest von zirka 15 Sekunden aus und stellt alle Symbole auf dem Display dar.

GEBRAUCHSANWEISUNGEN

Betriebsmodalität

Die Programmierung sieht drei verschiedene Betriebsmodalitäten vor:

• MANUELL
• AUTOMATISCH
• OFF

Um von einer Modalität auf die andere umzuschalten, die Taste MODE benutzen.

In der manuellen Modalität ist es möglich, den Ausgang auf einen permanenten Status einzustellen.

Auf dem Display erscheinen die Uhrzeit, der Wochentag, die Schrift MAN und die Angabe des Relais-Status (ON/OFF).

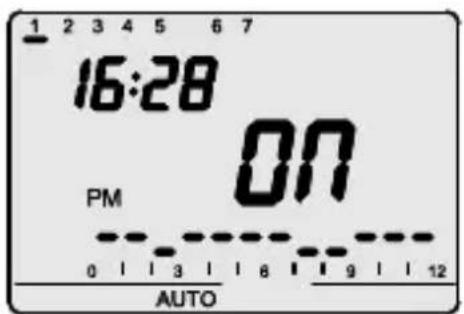

In automatischer Modalität benutzt die Vorrichtung ein vom Nutzer eingestelltes Programm, das für jeder Wochentag differenziert werden kann. Auf dem Displayerschein den Uhrzeit, der Wochentag, die Schrift AUTO und der aktuelle Relais-Status (ON/OFF). Die Schrift AM oder PM zeigt an, welche Tageseinteilung bei der Uhrzeitangabe angegeben wird.

In dem Profil Uhrzeit blinkt das Segment bezüglich der laufenden Uhrzeit mit der Darstellung des Betriebszustandes (Segment oben ON, Segment unter OFF).

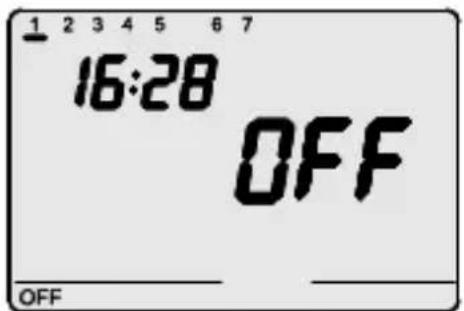

In der Modalität OFF wird der NO Kontakt des Relais ständig offen gehalten, während der Kontakt NG geschlossen ist.

Auf dem Display erscheinen die Uhrzeit, der Wochentag, die Schrift und die Angabe des Relais-Status (OFF).

Parameteinstellung

Um die Parameteinstellung auszuführen, die Taste SET/PROG einmal drücken.

Auf dem Display erscheint die Schrift SET.

Zu dieser Zeitpunkt ist es möglich, in folgender Reihenfolge zu verändern:

• den Wochentag
• die Stunde
• die Minuten

Der Wert eines einzelnen Parameters wird durch die Betätigung der Taste MODE bestätig. Man verlásst die Einstellungsphase, wenn man erneut die Taste SET drückt oder automatisch 30 Sekunden nach der letzten Eingabe.

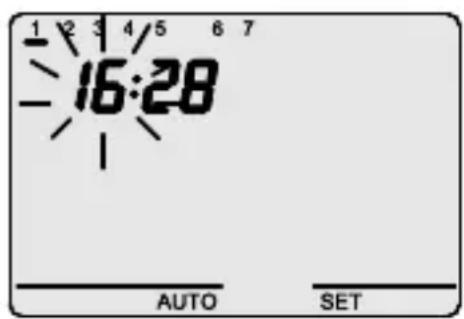

Einstellung des Wochentages

Wenn der Strich des Wochentages blinkt, den laufenden Tag mit den Tasten Montag=1, Dienstag=2....

Sonntag=7) auswahlen.

Um den eingestillten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

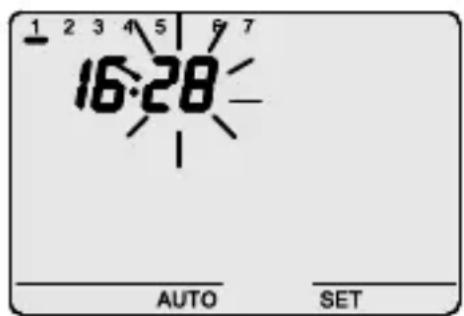

Einstellung der Stunde

Wenn die Ziffern der Stunde blinken, die Einstellung mit den Tasten Aorrehmen.

Um den eingestellten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

Einstellung der Minuten

Wenn die Ziffern der Minuten blinken, die Einstellung mit den Tasten Onerkehmen.

Um den eingestillten Wert zu bestätigen, die Taste MODE innerhalb von 30 Sekunden drücken.

GEBRAUCHSANWEISUNGEN

Programmierung

Um die Personalisierung des tätiglichen/wöchentlichen voreingestellen Programms vorzunehmen oder eine Veränderung an einem vorher eingestellten Zyklus vorzunehmen, die Ta- ste SET/PROG zweimal drucken.

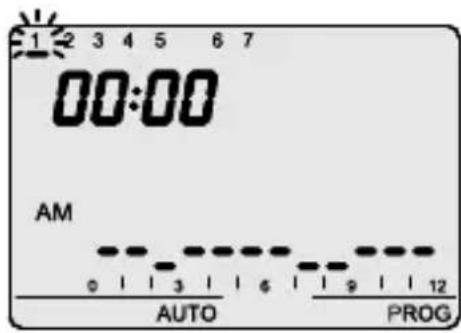

a) Auf dem Display erscheint die Schrift PROG, während der Strich des ersten Wochentages anfängt, zu blinken. Den gewünschten Tag mit den Tasten Auswahlen. Die Auswahl bestätigten, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

b) Auf dem Display wird das Profil des ausgewählten Tages dargestellt.
c) Die Uhrzeit beginnnt zu blinken.

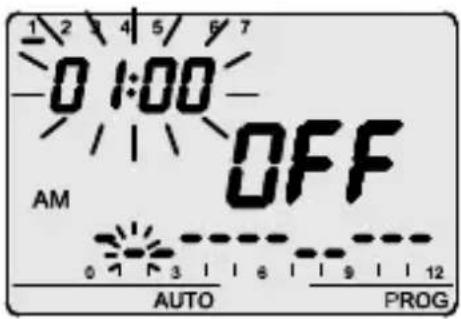

Mit den Tasten die tunde auswahlen, von der ab man das vorgeschlagene Profil verändern möchte.

Während der Erhöhung in dem Stundenprofil blinkt die Säule der ausgewählten Uhrzeit.

Die Auswahl bestätigen, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

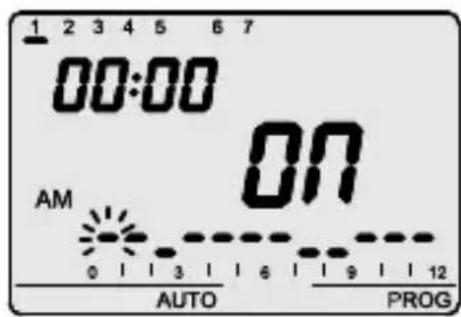

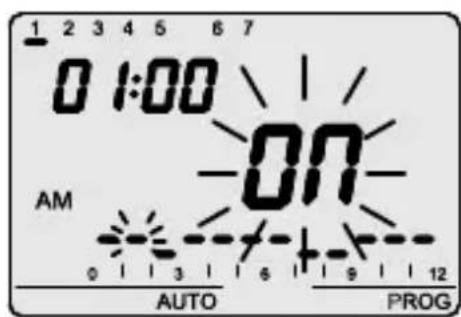

Auf dem Display blinkt die Schrift ON (oder OFF).

Mit den Tasten ist es möglich, den Betriebszustand zu verändern.

Die Veränderung wird ab der ausgewählten Uhrzeit und dauert bis zur nachsten Veränderung oder bis zum Ende des Tages, den man gerade programmiert, falls keine nachfolgenden Veränderungen mehr vorgenommen werden.

Die Auswahr bestätigen, indem innerhalb von 30 Sekunden die Taste MODE gedrückt wird.

GEBRAUCHSANWEISUNGEN

Programmierung

e) Die Uhrzeit blinkt, die Stunde auswahlen, ab der man ein Umschalten, wie unter Punkt c) beschreiben, vornehmen möchte.

Die Uhrzeit wird im 5-Minuten-Abstand bei jedem Druck auf die Tasten erhöht/verringert.

Es ist daher möglich, jeder Stunde bis zu 12 Umschaltungen des Relais festzulegen.

Die Programmierung bestätigen, indem die Taste MODE etwas länger gedrück wird.

Man Goes automatisch zur Programmierung des folgenden Tages über.

Man kann die Programmierungsphase verlassen, indem man die Taste SET gedrückt halt oder automatisch 30 Sekunden nach der letzten Eingabe.

Speichern und wieder vorschlagen

Wenn man hingegen wünscht, das Programm direkt auf den nachfolgenden Tag zu kopieren, die ausgeführte Programmierung innerhalb von 30 Sekunden durch die gemeinschaftige Betätigung der Tasten lustigen.

Auf diese Weise wird das soiben erstellte Programm gespeichert, und auch für den nachsten Tag vorgeschlagen; um das gleiche Programm für mehrere Tage zu speichern, den Vorgang des gleichzeitigen Drückens der Tasten innerhalb von 30 Sekunden wiederholen.

Am Ende der wöchentlichen Programmierung die Taste SET/PROG drücken, um zum Normalbetrieb zurückzukehren.

Automatischer Betrieb

Um das Programm zu aktivieren, die automatische Modalität durch die Betätigung der Taste MODE bis zum Erscheinen des Symbols AUTO auf dem Display drücken.

In der Modalität des Betriebs AUTO wird das Stundenprofil bezüglich der eingestillten Tageseinteilung (AM/PM) dargestellt. Wenn gleichzeitig die Tasten grotkt werden, ist es möglich, das Profil bezüglich der anderen Tageseinteilung darzustellen. Die Angabe ist 5 Sekunden aktiv, danach erscheint erneut das laufende Profil.

Manueller Betrieb

Um die Modalität des manuellen Betriebes zu aktivieren, die Taste MODE drücken, bis auf dem Display die Schrift MAN erscheint.

Mit den Tasten AV den gewünschten Betriebszustand einstellen. Auf dem Display erscheint der ausgewählte Status (ON/OFF).

GEBRAUCHSANWEISUNGEN

Display

Das Display LCD ist mit einer Rückbeleuchting ausgestattet, die bei jedem Tastendruck für 5' aktiviert wird. In der Modalität SET oder PROG bleibt die Rückbeleuchting während der Parameteinstellung und der Programmierung aktiv. Sie wird beim Verlassen dieser Modalitäten deaktiviert.

Fernsteuerung

Der Programmierer ist mit dem Fernsteuergerät GSM GW90821 mittels seriellem Anschluss zu verbinden. Mittels der Befehle SMS (zum Beispiel vom Handy aus) ist Folgendes möglich:

• die Betriebsmodität einzustellen (MAN / AUTO / OFF)
• den Betriebszustand einzustellen (ON/OFF)
• den aktuellen Status zu erfragen

Auf jeder an die Vorrichtung eingesandte Befehls-SMS erfolgt eine SMS als Bestätigung (mit vordefiniertem nicht konfigurierbaren Text). Die Nachricht bezüglich der Abfrage des Status sieht eine Antwort mit folgenden Informationen vor:

• Modalität des aktuellen Betriebs (OFF / AUTO /MAN)
• Betriebszustand (ON/OFF)

Jedes Mal, wenn der Betriebszustand oder die Modalität des Betriebes durch das Fernsteuerergerät verändert werden, erscheint auf dem Display das Symbol.

Das Symbol entscheidt auch für die Anfrage des aktuellen Standes der Kontakte.

Das Symbol wird auf dem Display dargestellt, bis eine Taste betätig wird.

GEBRAUCHSANWEISUNGEN

Betrieb im Falle von einem Black-out

Die Vorrichtung ist mit einer Backup Batterie ausgestattet, welche die Aktualisierung der Uhrzeit und des Wochentages im Falle von einem Black-out garantiert.

Mit der exklusiv von der Batterie gelieferten Einspeisung hat man unter den nachfolgenden Bedingungen eine Autonomie von 24 Stunden:

• Visualisierung Uhrzeit aktiv
• Rückbeleuchting nicht aktiv
• Visualisierung Betriebszustand nicht aktiv
• Umschalten des Relais nicht zugelassen (der Kontakt des Relais besteht den vor dem Black-out existierenden Status bei)
• Vorder Tasten nicht aktiv (mit Ausnahme der gleichzeitigen Betätigung aller vier Tasten)

Beim Nichtvorhandensein der Energieversorgung verursicht der gleichzeitige Druck auf alle vier vorderen Tasten die Abschaltung der Backup Batterie innerhalb der Vorrichtung. Diese Funktion wird benutzt, um die Leistungsfähigkeit der Batterie zu schätzen, wenn die Vorrichtung über einen längeren Zeitraum nicht benutzt wird.

Die Batterie wird automatisch erneut verbunden, wenn die Vorrichtung wieder mit dem elektrischen Netz verbunden ist.

Die eingestellten Programme gehen nicht verloren, weder im Falle von einem Black-out noch im Fall des Abschaltens der Batterie.

Voreingestellte Parameter

Wochentag 1: Montag

Uhrzeit 00:00

Betriebszustand (Modalität MAN) OFF (MAN)

INSTALLATIONSANWEISUNGEN

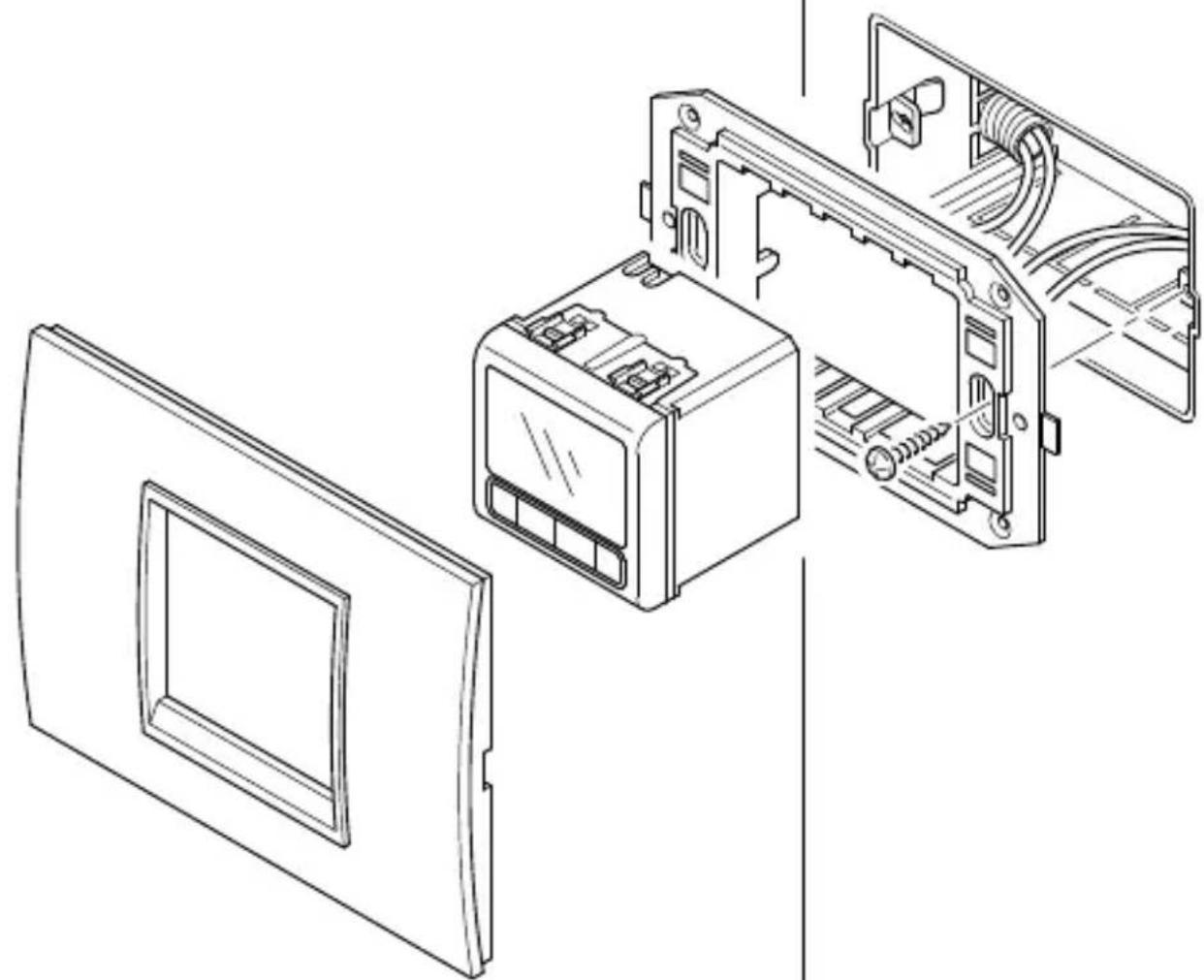

Montage

INSTALLATIONSANWEISUNGEN

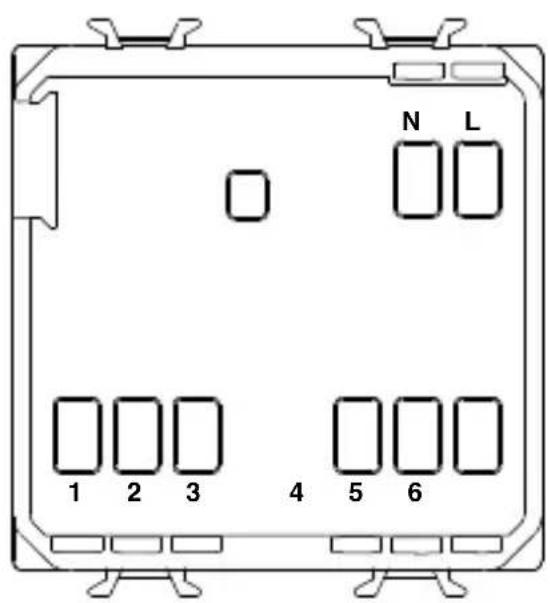

Beschreibung der Klemmen

Kabelklemmen

Versorgung

L - Phase

N - Neutrum

Ausgangsrelais

1-Kontakt NA
2-Kontakt NC
3 - Gemeinsam

Serielle Linie

4-TX (ausgehende Daten)
5 - GND (gemeinsam)
6 - RX (eingehende Daten)

Entfernung der Batterie

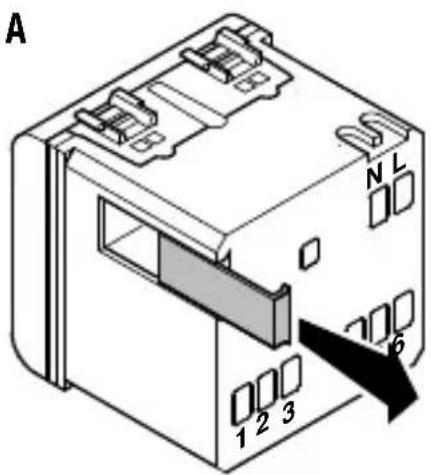

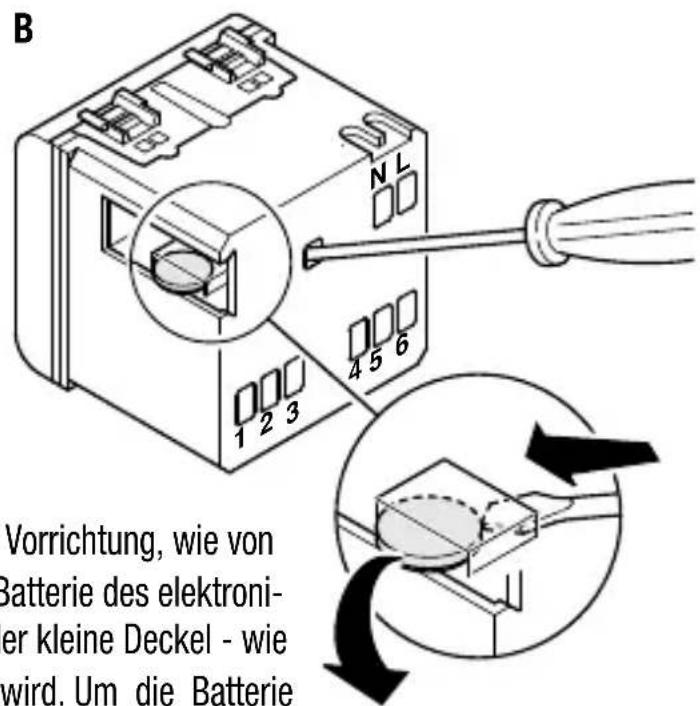

Im Notfall (zum Beispiel zur Entsorgung der Vorrichtung, wie vonden WEEE-Normen vorgeschreiben) ist die Batterie des elektronischen Programmierers zugänglich, indem der keine Deckel - wie in der Abbildung A dargestellt - entfern wird. Um die Batterie hersauszuziehen, empfehl't sich, einen kleinen Schraubenzieher zu verwenden - wie in der Abbildung B dargestellt.

BETRIEBSEIGENSCHAFTEN / TECHNISCHE DATEN

Betriebsmodalität Automatisch, manuell, off.

Auflösung der Stundenprogrammierung 5 Minuten

Maximalzahl der einstellbaren

Umschaltungen der Relais 12 in der Stunde

Fernsteuerung Mit dem Fernsteuergerät GSM GW 90821

Kontakt Ausgang Am Relais, potenzialfrei

1 NA/NC 8A (AC1)/4A (AC15), 250Vac

Versorgung Netz (230V Ac) - Normalbetrieb

Aufladbare Batterie (ML1220) -

beim nichtvorhandenen Netz

Dimensionen 2 Module Chorus
