Caractéristique	Détails
Type de produit	Commutateur horaire numérique
Alimentation	230 V AC
Capacité de programmation	Journalière et hebdomadaire
Nombre de canaux	1 canal
Précision de l'horloge	± 1 minute par mois
Dimensions	75 x 90 x 60 mm
Poids	0,3 kg
Utilisation	Contrôle automatique de l'éclairage et des appareils électriques
Installation	Montage sur rail DIN
Maintenance	Vérification périodique de la programmation et de l'alimentation
Sécurité	Protection contre les surcharges et les courts-circuits
Garantie	2 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - GW12581 Gewiss

Comment réinitialiser le commutateur horaire numérique Gewiss GW12581 ?

Pour réinitialiser le commutateur, maintenez enfoncé le bouton de réinitialisation pendant 5 secondes. L'écran clignotera pour indiquer la réinitialisation.

Comment programmer une minuterie sur le Gewiss GW12581 ?

Pour programmer une minuterie, appuyez sur le bouton 'Program' et utilisez les flèches pour régler l'heure et les minutes. Appuyez à nouveau sur 'Program' pour confirmer.

Pourquoi mon commutateur horaire ne s'allume-t-il pas ?

Vérifiez d'abord que l'appareil est correctement alimenté. Assurez-vous que le circuit est en marche et que les connexions sont sécurisées.

Comment changer l'heure sur le Gewiss GW12581 ?

Pour changer l'heure, maintenez enfoncé le bouton 'Set', puis utilisez les flèches pour régler l'heure et les minutes. Appuyez sur 'Set' pour confirmer chaque valeur.

Le commutateur fonctionne-t-il avec des ampoules LED ?

Oui, le Gewiss GW12581 est compatible avec les ampoules LED, mais assurez-vous que la charge totale ne dépasse pas la capacité maximale du commutateur.

Comment savoir si le Gewiss GW12581 est en mode manuel ou automatique ?

L'indicateur sur l'écran vous montrera si le commutateur est en mode automatique (Auto) ou manuel (Man). Vous pouvez basculer entre les modes avec le bouton 'Mode'.

Que faire si le commutateur ne réagit pas aux réglages ?

Vérifiez si la protection contre les surcharges est activée. Si c'est le cas, déconnectez quelques appareils et réinitialisez le commutateur.

Est-ce que le Gewiss GW12581 a une fonction de sauvegarde de l'heure en cas de coupure de courant ?

Oui, le Gewiss GW12581 dispose d'une batterie de sauvegarde intégrée qui maintient l'heure et les réglages pendant une coupure de courant.

MODE D'EMPLOI GW12581 Gewiss

Programmeur électronique à encastrer

Attention ! La sécurité de cet appareil n'est garantie que si toutes les instructions données ici sont suivies scrupuleusement.

Il convient de les lire attentivement et de les conserver en lieu sûr.

Les produits de la série Chorus peuvent être installés dans un environnement exempt de poussière et où aucune protection spéciale contre la pénétration d'eau n'est nécessaire. Ils doivent être installés en conformité avec les exigences relatives aux appareils à usages domestiques et analogues prévues par les normes et règles nationales applicables aux installations électriques à basse tension en vigueur dans le pays où les produits sont installés, ou, en leur absence, en respectant la norme internationale relative aux installations électriques à basse tension CEI 60364, ou le document d'harmonisation européen HD 60364.

Le réseau de vente de Gewiss est prêt à fournir des explications complètes et des données techniques sur demande.

TABLE des matières

• Description générale 36
• Description des commandes 37 - Modalités de fonctionnement 38 - Programmation paramètres 39 - Programmation 40 - Fonctionnement automatique 42 - Fonctionnement manuel 42
• Afficheur 43 - Commande à distance. 43
• Fonctionnement en cas de black-out. 44 - Paramètres préréglés 44

Instructions pour l'installation

• Montage 45
• Description des bornes 46
• Comment enlever la batterie 46

CARACTERISTIQUES FONCTIONNELLES / DONNÉES TECHNIQUES 47

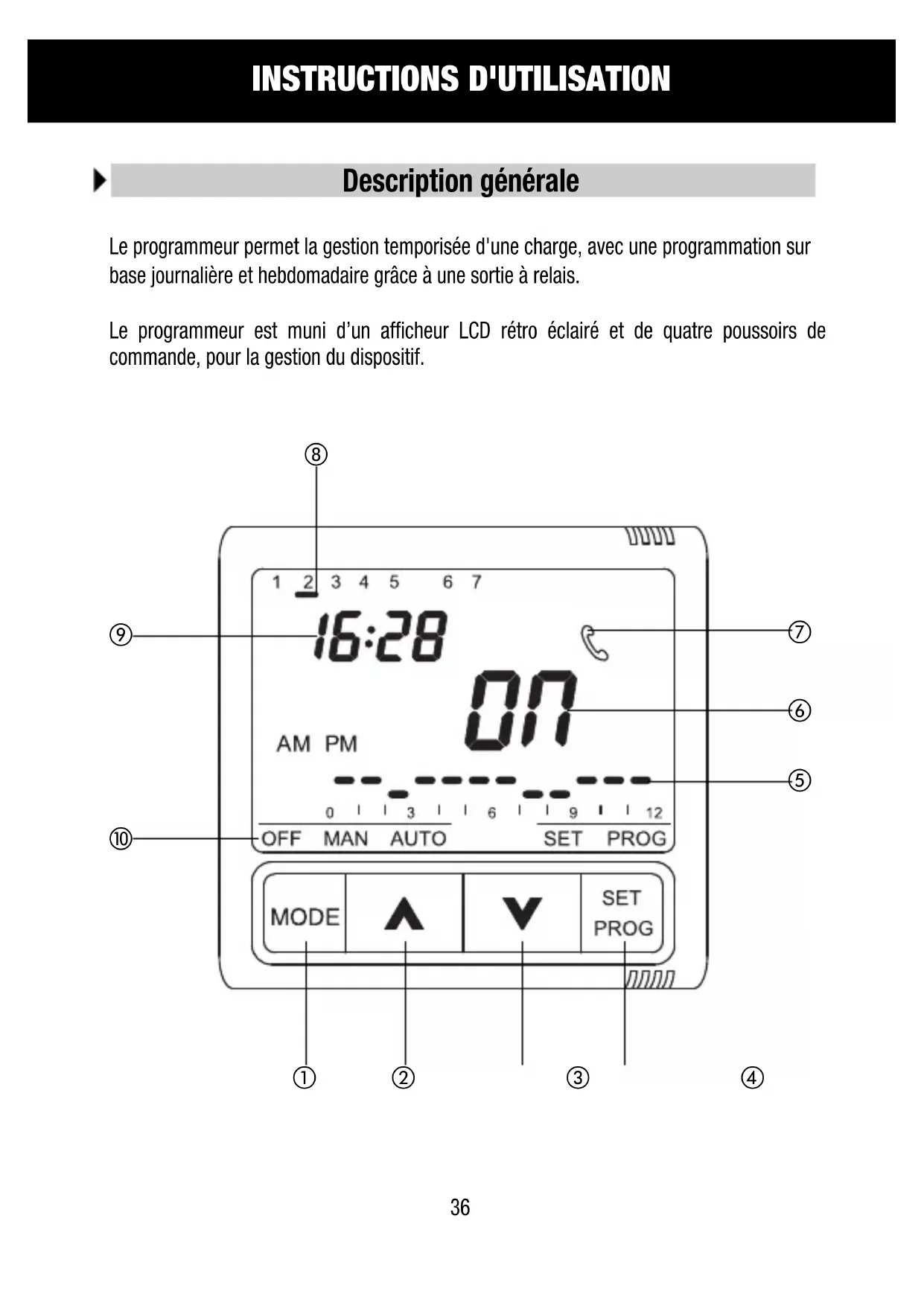

Description générale

Le programmeur permet la gestion temporisée d'une charge, avec une programmation sur base journalière et hebdomadaire grâce à une sortie à relais.

Le programmeur est muni d'un afficheur LCD rétro-éclairé et de quatre poussoirs de commande, pour la gestion du dispositif.

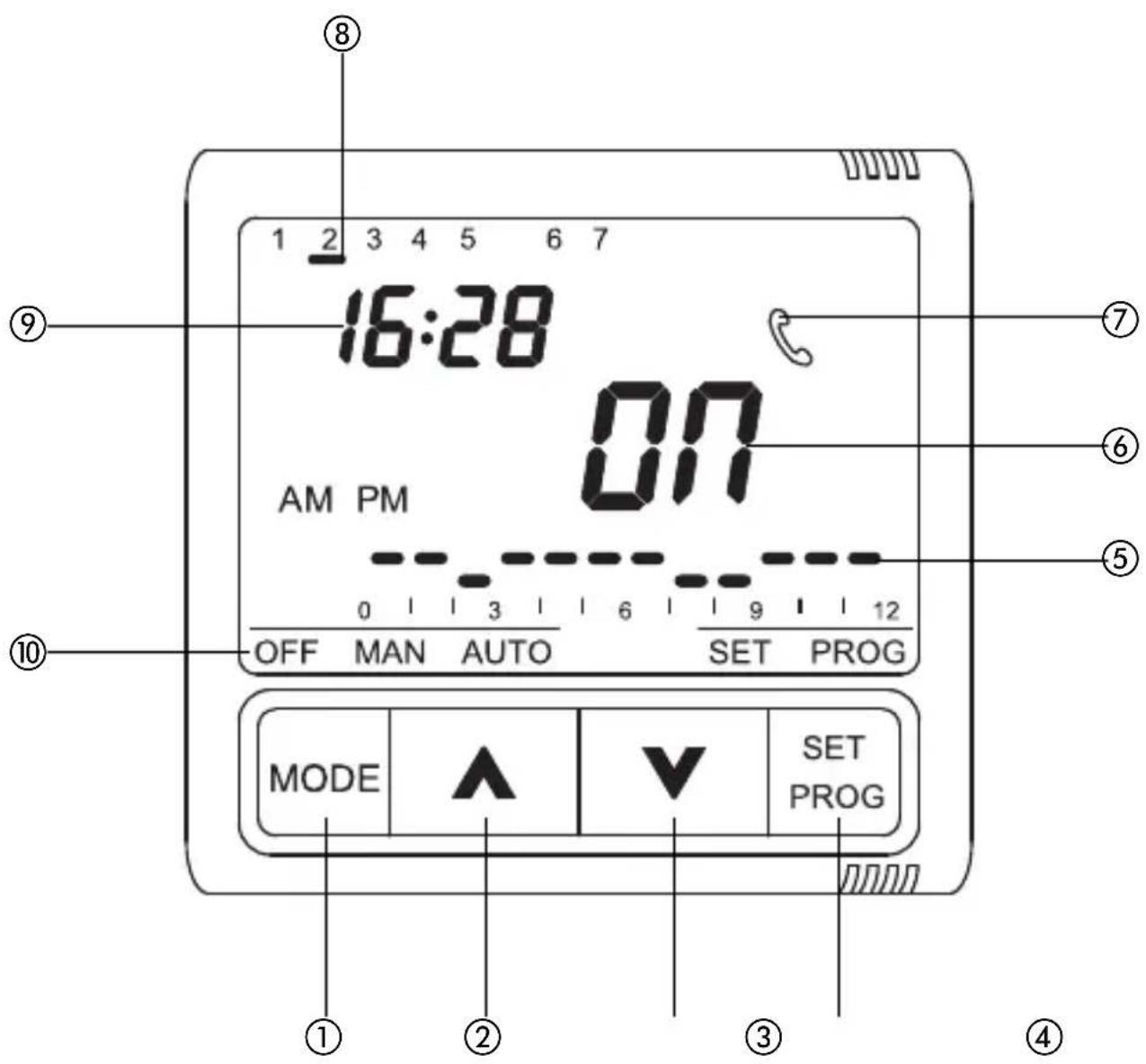

Description des commandes

POUSSOIRS DE COMMANDE		Simbolo
①	MODE sélection de la modalité	MODE
②	Incréement / Sélection des paramètres	^
③	Déprémond / Sélection des paramètres	✓
④	SET/PROG : Définition des programmes / Programmation	SET/PROG

Signalisations sur l'afficheur

⑤ Profil du programme journalier ⑥ État du relais (ON/OFF) ⑦ Signalisation commande via SMS par système de contrôle à distance GSM ⑧ Jour Heure ⑩ Modalité de fonctionnement OFF MAN AUTO

Attention : à l'allumage, le programmateur exécute un autodiagnostic d'environ 15 secondes, en affichant toutes les icônes sur l'afficheur.

Modalités de fonctionnement

Le programmeur prévoit trois modes de fonctionnement différents :

• MANUEL
• AUTOMATIQUE
• OFF

Pour commuter d'un mode à un autre, on utilise la touche MODE.

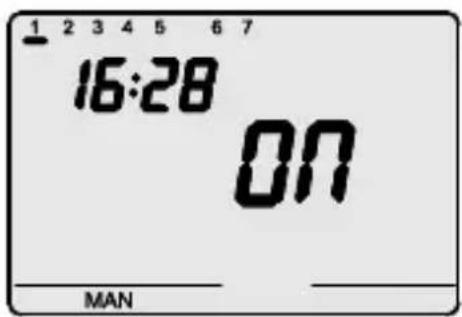

En mode manuel il est possible de programmer la sortie dans un état permanent.

Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot MAN et l'indication de l'état du relais (ON/OFF).

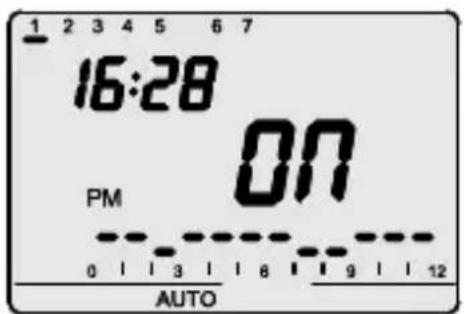

Dans le mode automatique, le dispositif utilise un programme par l'utilisateur, qui peut même être différentié pour chaque jour de la semaine.

Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot AUTO, et l'indication de l'état actuel du relais (ON/OFF). Les lettres AM ou PM indiquent quelle demi-journée est affichée dans le profil horaire.

Dans le profil horaire, le segment relatif à l'heure courante clignote, et l'état de la sortie (segment haut ON, segment bas OFF) est représenté.

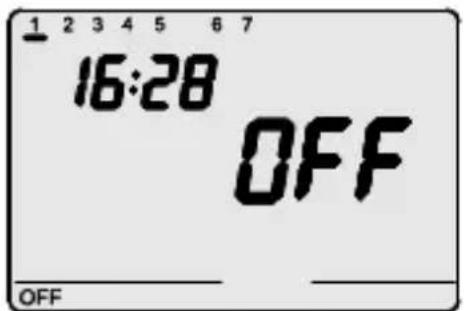

En modalité OFF, le contact N. O. du relais est maintenu constamment ouvert, tandis que le contact N. F. est fermé. Sur l'afficheur apparaissent l'heure, le jour de la semaine, le mot MAN/AUTO et l'indication de l'état du relais (OFF).

Programmation des paramètres

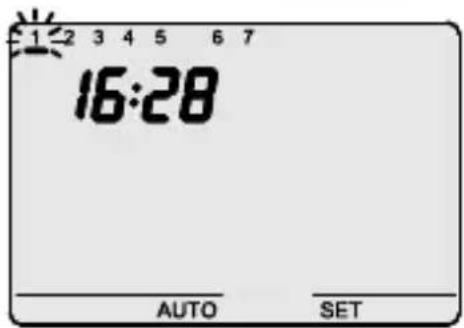

Pour exécuter la programmation des paramètres, appuyer une fois sur la touche SET/PROG.

La parole SET apparait sur l'afficheur.

Il est alors possible de modifier, en séquence :

• le jour de la semaine
• l'heure
• les minutes

On confirme la valeur de chaque paramètre en appuyant sur la touche MODE.

Pour sortir de la phase de programmation, soit on appuie à nouveau sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la minutette tapée.

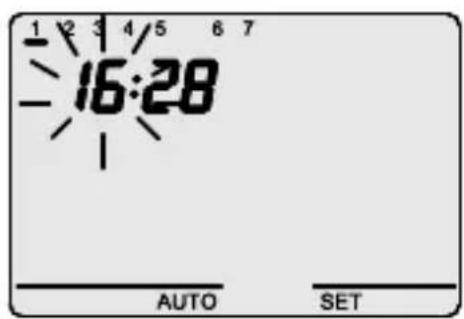

Programmation du jour de la semaine

Quand la barre du jour de la semaine clignote, sélectionner le jour courant avec les touches (lnd=1, mardi=2,... dimanche=7).

Pour confirmer la valeur programmée, appuyer sur la touche MODE dans les 30 secondes qui suivent.

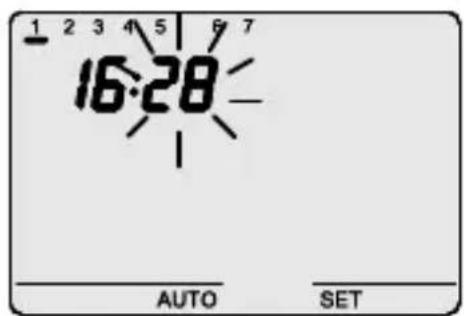

Programmation de l'heure

Quand les chiffres de l'heure clignotent, programmer l'heure avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Quand les chiffres des minutes clignotent, programmer les minutes avec les touches AV

Pour confirmer les valeurs programmées, appuyer sur la touche MODE dans les 30 secondes qui suivent.

Programmation

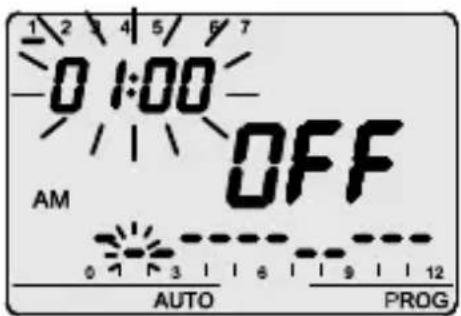

Pour exécuter la personnalisation du programme journalier/hebdomadaire préprogrammé, ou pour faire une modification sur un cycle précédemment programmé, appuyer deux fois sur la touche SET/PROG.

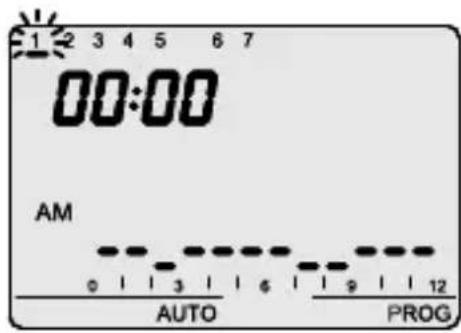

a) Sur l'afficheur apparait la parole PROG, et la barre du premier jour de la semaine commence à clignoter. Sélectionner le jour désiré, avec les touches AV. Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

b) L'afficheur visualise le profil courant relatif au jour choisi. c) L'horaire commence à clignoter.

Avec les touches sélectionner l'heure à partir de laquelle on désire modifier le profil proposé ; pendant cette sélection, sur le profil horaire la petite colonne relative à l'horaire sélectionné clignote. Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

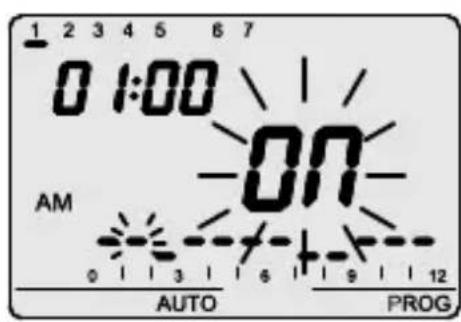

Sur l'afficheur la parole ON (ou OFF) clignote. Avec les touches, il est possible de modifier l'état de la sortie.

La modification prend effet à partir de l'horaire sélectionné et persiste jusqu'à la transition successive ou jusqu'à la fin de la journée que l'on est en train de programmer, au cas où il n'y a pas de transitions successives.

Pour confirmer cette valeur, appuyer sur la touche MODE dans les 30 secondes qui suivent.

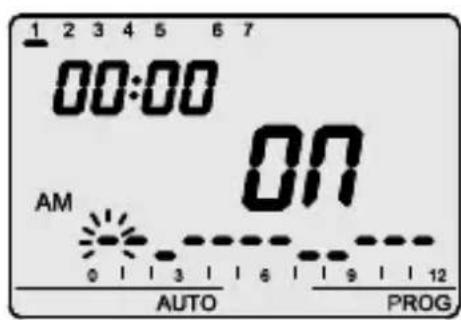

Programmation

L'horaire clignote, sélectionner l'heure à partir de laquelle on désire sélectionner une nouvelle commutation, comme décrit au point c).

L'horaire diminue/ augmente avec des pas de 5 minutes à chaque pression des touches AV. Il est donc possible de définir jusqu'à 12 commutations du relais pour chaque heure. Pour confirmer la programmation, appuyer sur la touche MODE de façon prolongée. On passe automatiquement à la programmation du jour suivant.

Pour passer de la phase de programmation, soit on appuie sur la touche SET, soit la sortie se fait automatiquement 30 secondes après la dernière touche tapée.

Enregistrer et reproposer

Si l'on désire copier le programme directement sur le jour suivant, confirmer la programmation exécutée en appuyant en même temps sur les deux touches dans les 30 secondes qui suivent.

De cette façon on enregistre le programme que l'on vient de réaliser ; il sera reprposé également le jour suivant ; pour copier et enregistrer le même programme pendant plusieurs jours, répéter l'opération de pression contemporaine des touches dans 30 secondes qui suivent.

Quand on a terminé la programmation de toute la semaine, appuyer sur la touche SET/PROG pour revenir au fonctionnement normal.

Fonctionnement automatique

Pour activer le programme, sélectionner le mode de fonctionnement automatique en appuyant sur la touche MODE jusqu'à ce que le symbole AUTO apparaisse sur l'afficheur.

En mode de fonctionnement AUTO, l'afficheur visualise le profil horaire relatif à la demi-journée en cours (AM/PM). En appuyant en même temps sur Any eut afficher le profil relatif à l'autre demi-journée. Cette indication reste active pendant 5 secondes, à la fin desquelles le profil courant apparait à nouveau.

Fonctionnement manuel

Pour activer le mode de fonctionnement manuel, appuyer sur la touche MODE jusqu'à ce que l'afficheur visualise le message MAN.

Avec les touches programmer l'état de sortie désiré. Sur l'afficheur apparait l'état (ON/OFF) sélectionné.

Afficheur

L'afficheur LCD est fourni d'un rétroéclairage, qui s'active pendant 5 secondes chaque fois qu'on appuie sur une touche.

Dans les modes SET ou PROG, le rétroéclairage reste actif pendant la définition des paramètres et pendant la programmation. Il se désactive à la sortie de ces modalités.

Commande à distance

Le programmeur peut être connecté au système de contrôle à distance GSM GW90821, par connexion sérielle. Grâce aux commandes SMS (par exemple avec un téléphone portable) il est possible de :

- Programmer la modalité de fonctionnement (MAN / AUTO / OFF) - Programmer l'état de la sortie (ON/OFF) - Demander l'état actuel

À chaque SMS de commande envoyé au dispositif correspond un SMS de confirmation (avec texte prédéfini non configurable) ; le message de demande de l'état prévoit une réponse qui comprend les informations suivantes :

• modalité de fonctionnement actuelle (OFF / AUTO / MAN)
• état de la sortie (ON/OFF)

Chaque fois que le système de contrôle à distance modifie l'état de la sortie ou la modalité de fonctionnement, sur l'afficheur apparaît le symbole.

Le symbole du apparait aussi pour la demande de l'état actuel des contacts.

Le symbole du reste affiché sur l'écran jusqu'à ce qu'on appuie sur une touche.

Fonctionnement en cas de black out

Le dispositif est muni d'une batterie de back up qui garantit la sauvegarde, en cas de blackout, de l'heure et du jour de la semaine.

Avec l'alimentation fournie exclusivement par la batterie, on a une autonomie de 24 heures dans les conditions suivantes :

• visualisation de l'heure activée
• rétroéclairage non activé
• visualisation de l'état de la sortie non activée
• commutation du relais non activée (le contact du relais maintient l'état qui précédait le black out)
• touches frontales non activées (à l'exclusion de la pression simultanée des quatre touches)

En cas d'absence d'alimentation, la pression simultanée des quatre touches frontales à la fois provoque la déconnexion, à l'intérieur du dispositif, de la batterie de back-up.

On utilise cette fonction pour préserver l'efficacité de la batterie quand le dispositif n'est pas utilisé pendant une longue période de temps.

Dès que le dispositif est à nouveau raccordé au réseau électrique, la batterie se reconnecte automatiquement.

Les programmes déjà programmés ne seront pas perdus, ni en cas de black-out ni en cas de déconnexion de la batterie.

Paramètres préprogrammés

Jour de la période 1 : lundi

Heure 00:00

État de la sortie (mode MAN) OFF (MAN)

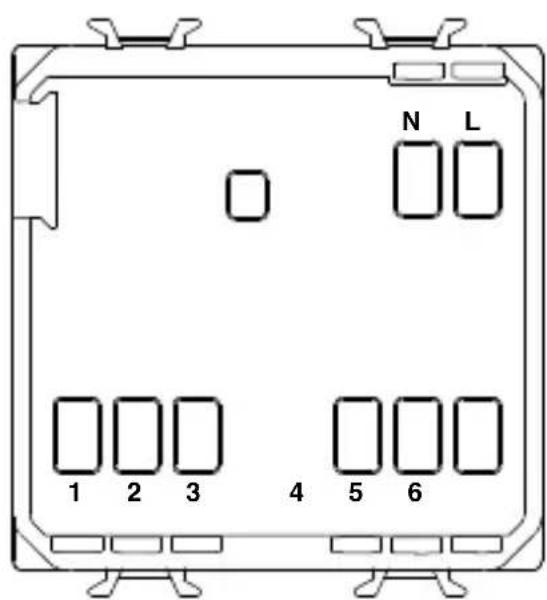

Bornes de câblage

Alimentation

L - Phase

N - Neutre

Relais de sortie

1 - Contact NO 2 - Contact NF 3 - Commun

Ligne sérieelle

4 - TX (données en sortie) 5 - GND (commun) 6 - RX (données en entrée)

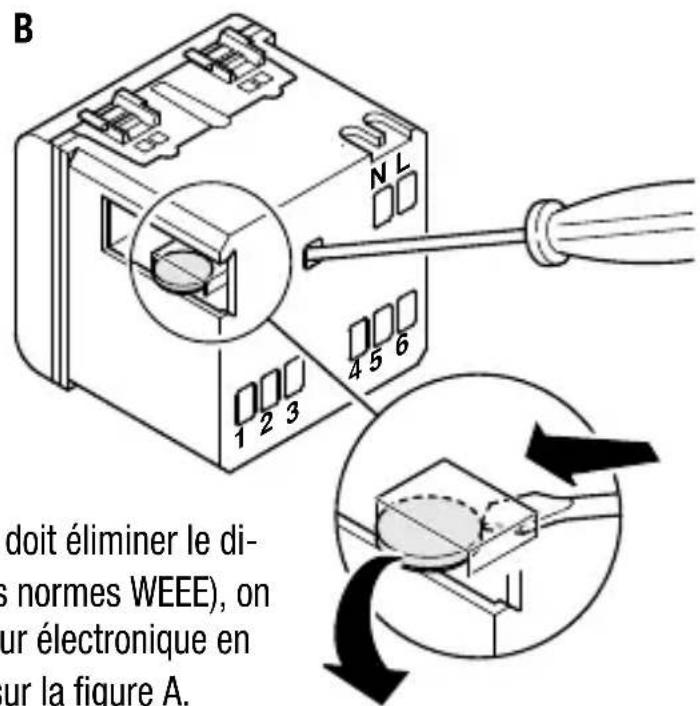

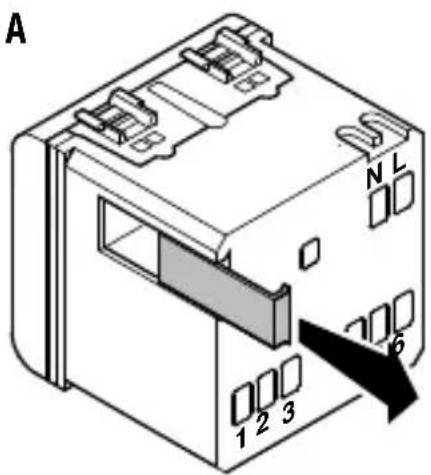

Comment enlever la batterie

En cas de nécessité (par exemple si l'on doit éliminer le dispositif, suivant ce qui est prescrit par les normes WEEE), on peut accéder à la batterie du programmeur électronique enlevant le petit couvercle, comme indiqué sur la figure A. Pour extraire la batterie, nous vous conseillons d'utiliser un petit tournevis, comme indiqué sur la figure B.

Characteristiques fonctionnelles / données techniques

Modalités de fonctionnement : Mode automatique, mode manuel, off

Résolution programmation horaire 5 minutes

N° max de commutations relais

programmables 12 par heure

Commande à distance Avec le système de contrôle à distance GSM GW 90821

Contact en sortie À relais, sans potentiel

1 NA/NC 8A (AC1)/4A (AC15), 250Vac

Alimentation Secteur (230 V CA) - fonctionnement normal

Batterie rechargeable (ML 1220) - au cas où il n'y a pas d'alimentation de secteur

Dimensions 2 modules Chorus
