Tipo di prodotto	Interruttore orario digitale
Marca	Gewiss
Modello	GW12581
Categoria	Programmatore elettronico da incasso
Dimensioni	2 moduli Chorus
Alimentazione	Rete 230 V CA; batteria ricaricabile (ML 1220) in caso di interruzione
Display	LCD retroilluminato, attivazione 5 s dopo la pressione
Uscita	Relè senza potenziale, 1 NO/NC, 8A (AC1) / 4A (AC15), 250 V~
Programmazione oraria	Giornaliera e settimanale, risoluzione 5 minuti
Numero max di commutazioni	12 all'ora
Modalità di funzionamento	Automatico (AUTO), Manuale (MAN), Spento (OFF)
Comando a distanza	Compatibile con sistema GSM GW90821 (SMS)
Autonomia batteria	24 h in assenza di rete (senza retroilluminazione né commutazione)
Protezione	Installazione in ambiente asciutto; conforme CEI 60364 / HD 60364
Manutenzione	Pulire con un panno asciutto; non utilizzare prodotti chimici
Sicurezza	Seguire scrupolosamente le istruzioni; installazione da parte di un professionista
Riparabilità	Batteria sostituibile tramite piccolo coperchio; nessuna parte di ricambio indicata
Informazioni generali	Pesa circa 150 g (stima); manuale disponibile in più lingue

Domande frequenti - GW12581 Gewiss

Come impostare ora e giorno sul GW12581?

Premere una volta il tasto SET/PROG. Appare la scritta SET e il giorno lampeggia. Usare i tasti ▲/▼ per selezionare il giorno (1=lunedì…7=domenica), confermare con MODE. Successivamente, ora e minuti lampeggiano: regolarli allo stesso modo. La programmazione termina automaticamente dopo 30 secondi di inattività o premendo nuovamente SET/PROG.

Come programmare un ciclo orario giornaliero?

Premere due volte SET/PROG. Viene visualizzato PROG, poi il giorno lampeggia. Scegliere il giorno con ▲/▼ e confermare con MODE. L'ora lampeggia, regolarla (passo di 5 min) e confermare. Lo stato ON o OFF lampeggia: scegliere lo stato a quell'orario. Ripetere per ogni transizione (max 12 all'ora). Per copiare il programma al giorno successivo, confermare con MODE premuto a lungo o con i due tasti ▲/▼ contemporaneamente.

Quali sono le modalità di funzionamento disponibili?

Il programmatore offre tre modalità: MAN (manuale – uscita fissa ON/OFF), AUTO (automatica – segue il programma orario) e OFF (contatto NO aperto, NF chiuso). Si commuta tra queste modalità con il tasto MODE.

Come attivare la modalità automatica dopo la programmazione?

Premere il tasto MODE finché non compare il simbolo AUTO sul display. Il dispositivo seguirà quindi il programma impostato. Viene visualizzato il profilo orario della mezza giornata in corso (AM/PM); premere contemporaneamente ▲/▼ per vedere l'altra mezza giornata per 5 secondi.

Cosa succede in caso di interruzione di corrente?

Il GW12581 è dotato di una batteria ricaricabile (ML 1220) che mantiene ora e giorno per circa 24 ore (senza retroilluminazione né commutazione). Il programma rimane in memoria. Quando l'alimentazione torna, la batteria si ricarica automaticamente. Per risparmiare la batteria durante un deposito prolungato, premere contemporaneamente i quattro tasti frontali per scollegarla.

Posso comandare l'apparecchio a distanza?

Sì, il programmatore può essere collegato al sistema di controllo remoto GSM GW90821 tramite collegamento seriale (morsetti TX, GND, RX). Tramite SMS è possibile cambiare la modalità (MAN/AUTO/OFF), lo stato ON/OFF e richiedere lo stato attuale. L'apparecchio invia un SMS di conferma.

Come copiare un programma da un giorno all'altro?

Dopo aver programmato un giorno, entro 30 secondi, premere contemporaneamente i tasti ▲ e ▼. Il programma del giorno corrente viene copiato sul giorno successivo. Ripetere questa operazione per ogni giorno successivo se si desidera lo stesso programma per tutta la settimana.

Qual è la precisione della programmazione oraria?

La programmazione avviene con passo di 5 minuti. È possibile definire fino a 12 commutazioni del relè all'ora, ovvero un cambio di stato ogni 5 minuti.

Come pulire e manutenere il GW12581?

Pulire l'apparecchio con un panno asciutto e morbido. Non utilizzare prodotti abrasivi, solventi o detergenti liquidi. Per la sostituzione della batteria (se necessaria), rimuovere il piccolo coperchio con un cacciavite come indicato nel manuale. Non sono previste altre parti di ricambio.

Quali sono le caratteristiche elettriche del relè di uscita?

Il relè è un contatto senza potenziale, con un morsetto NO (normalmente aperto), un morsetto NF (normalmente chiuso) e un comune. Supporta 8A in AC1 (carico resistivo) e 4A in AC15 (carico induttivo) a 250 V~.

MANUALE UTENTE GW12581 Gewiss

Programmatore elettronico da incasso

Inset electronic programmer
Programmeur électronique à encastrement
Programador电子ico a empotrar
Eingebauter elektronischer Programmierer

GW 10581 GW 12581 GW 14581

Attenzione - Importante

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservarle.

I prodotti della gamma Chorus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli appearecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGOPag.

• Descrizione generale 4
• Descrizione comandi 5
  -Modalità di funzionamento 6
• Impostazione parametri 7
  -Programmazione 8
  -Funzionamento automatico 10
  -Funzionamento manuale 10
  -Display 11
  -Comando remoto 11
• Funzionamento in caso di black out 12
  -Parametri preimpostati. 12

ISTRUZIONI D'INSTALLAZIONE

• Montaggio 13
• Descrizione morsetti 14
  -Rimozonebatteria 14

CARATTERISTICHE FUNZIONALI/DATI TECNICI 15

ISTRUZIONI D'IMPIEGO

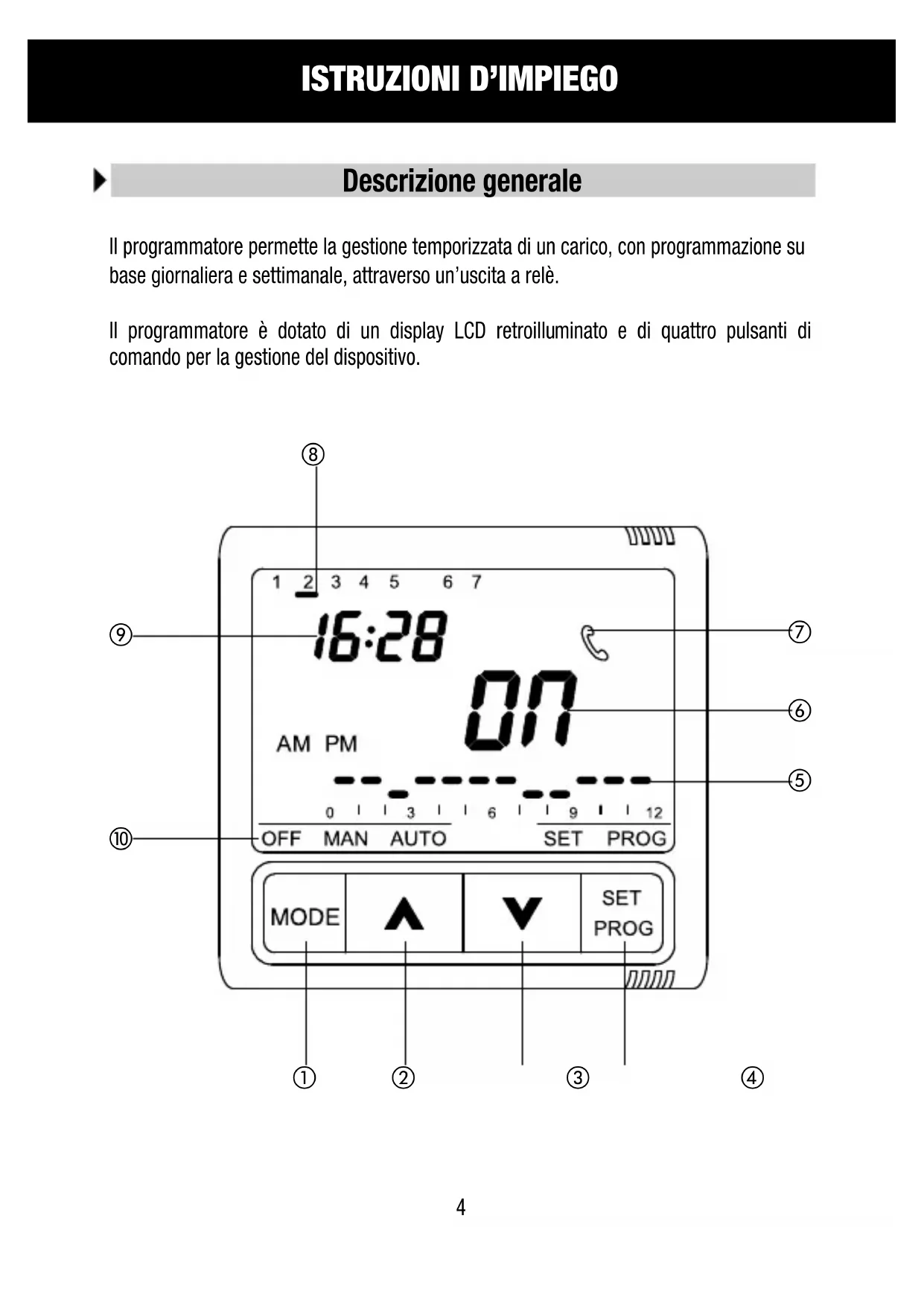

Descrizione generale

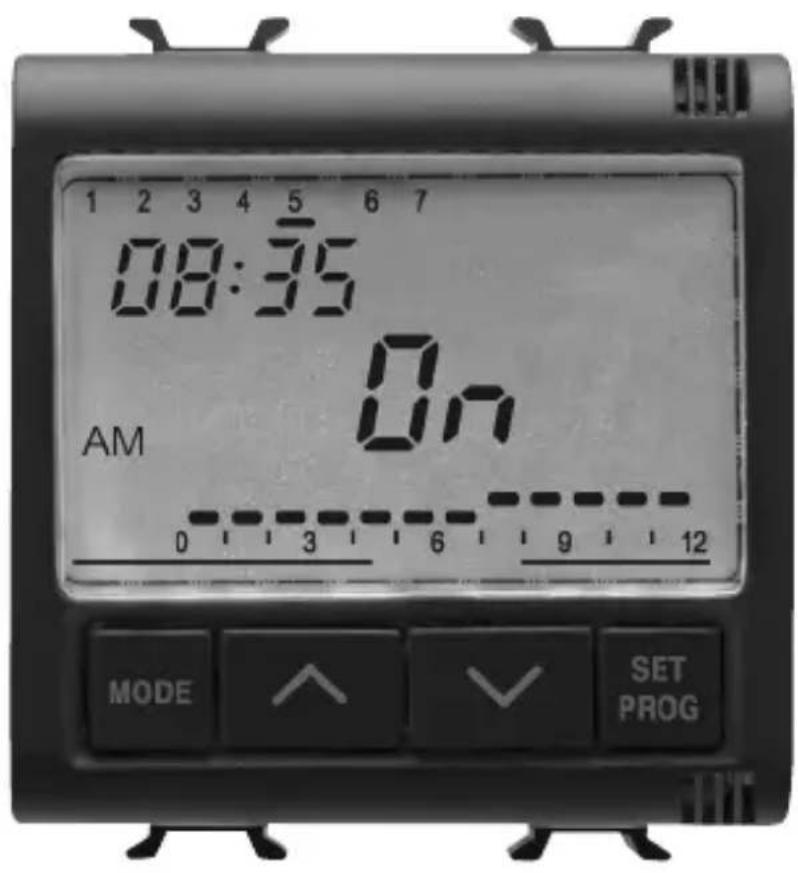

Il programmatore permette la gestione temporizzata di un carico, con programmazione su base giornaliera e settimanale,attraverso un'uscita a relè.

Il programmatore è dotato di un display LCD retroilluminato e di quattro pulsanti di commando per la gestione del dispositivo.

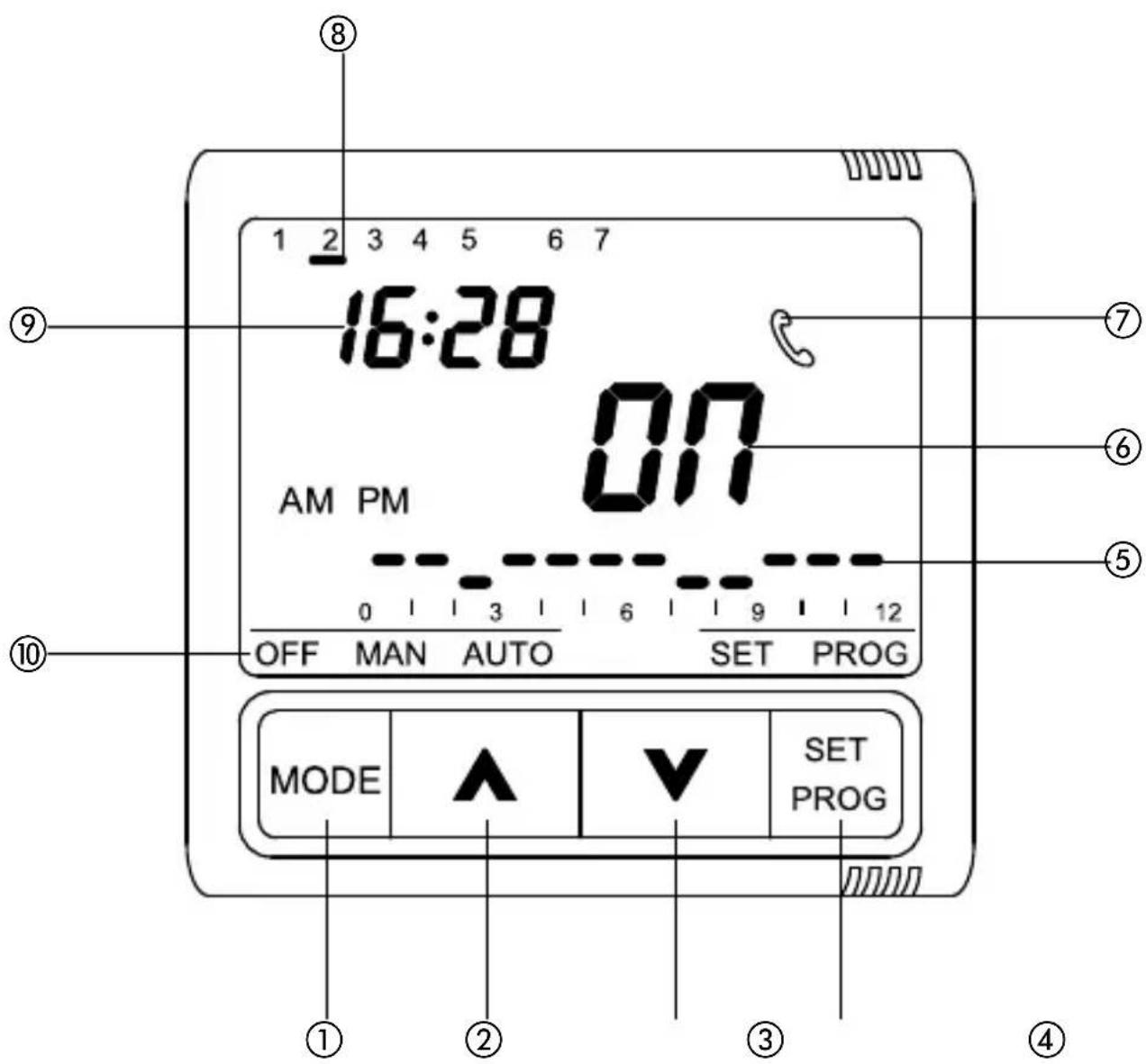

Descrizione dei comandi

PULSANTI DI COMANDO

Simbolo

① MODE: selezione modalità
(2) Incremento/Selezione parametri
③ Decreimento/Selezione parametri
(4) SET/PROG: Impostazione programmi/Programmazione

MODE

SET/PROG

SEGNALAZIONI A DISPLAY

⑤ Profilo programma giornaliero
(6) Stato del relé (ON/OFF)
⑦ Segnalazione lavoro via SMS attraverso via remotizzatore GSM
⑧ Giorno
Ora
⑩ Modalità di funzionamento OFF MAN AUTO

Attenzione : all'accensione il programmatore esegue un'autodiagnosi di circa 15 secondi visualizzando tutte le icone sul display.

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento

Il programmatore prevede tre differenti modalità di funzionamento:

• MANUALE
• AUTOMATICO
• OFF

Per commutare da una modalità all'altra si usa il tasting MODE.

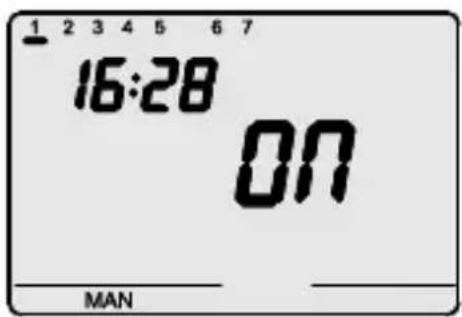

In modalità manuale è possible impostare l'uscita in uno stato permanente. Sul display appaiono l'ora, il giorno della settimana, la scritta MAN e l'indicazione dello stato del relè (ON/OFF)

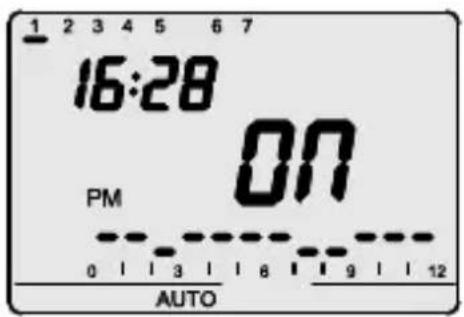

In modalità automatica il dispositorio utilizza un programma impostato dall'utente che puòanche essere differenziato per agli giorni della settimana.

Sul display appaiano l'ora, il giorno della settimana, la scritta AUTO e lo stato attuale del relé (ON/OFF).

La scritta AM o PM indica quale frazione giornaliera è visualizzata nel profilo orario.

Nel profilo orario lampeggia il segmento relativo all'ora corrente con la rappresentazione dello stato dell'uscita (segmento alto ON, segmento basso OFF).

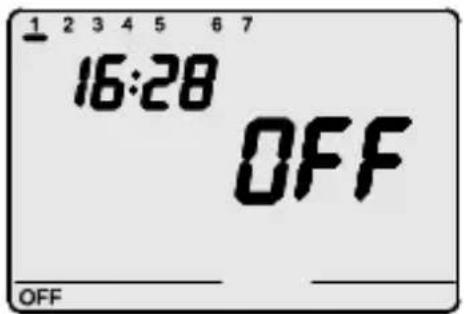

In modalità OFF il contatto N.A. del relé viene mantenuto costamente aperto quando il contatto N.C. è chiuso. Sul display appaiono l'ora, il giorno della settimana, la scritta e l'indicazione dello stato del relé (OFF).

ISTRUZIONI D'IMPIEGO

Impostazione parametri

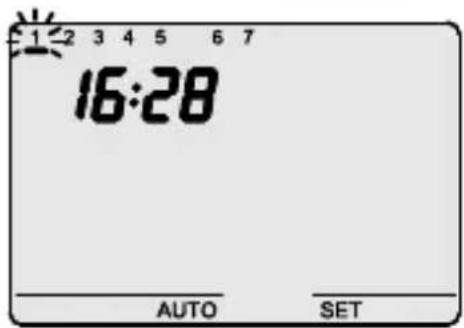

Per eseguire l'impostazione dei parametri premere una volta il tasto SET/PROG.

Sul display appeare la scritta SET.

A Anything puto è possibile modificare, in sequenza:

• il giorno della settimana
• l'ora
• i minuti

Il valore di agli parametro viene confermato alla pressione del tasting MODE.

L'uscita alla fase di impostazione si ottiene premendo nuovamente il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

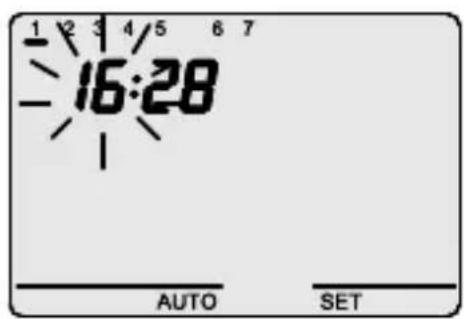

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti (1-7). nedi=1, martedi=2,..., domenica=7).

Per confermare il valore impostato premere il tasting MODE entro 30 secondi.

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora con i tasti AV

Per confermare i valori impostati premere il tasting MODE entro 30 secondi.

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti con i tasti

Per confermare i valori impostati premere il tasting MODE entro 30 secondi

ISTRUZIONI D'IMPIEGO

Programazione

Per eseguire la personalizzazione del programma giornaliero/settimanale preimpostato o apportare una modifica ad un ciclo precedentamente impostato, premere due volte il tasting/PROG.

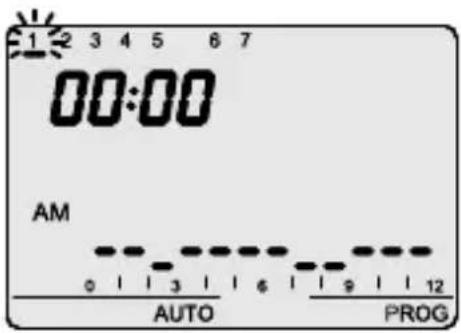

a) Sul display appeare la scritta PROG quando la barra del primo giorno della settimana inizia a lampeggiare.

Selezionare il giorno desiderato con i tasti AV Confermare la scelta premendo il tasto MODE entro 30 secondi.

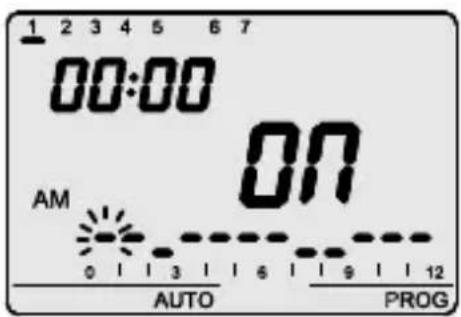

b) Sul displayiene visualizzato il profilo del giorno selezionato.
c) L'orario inizia a lampeggiare.

Con i tasti selezionare l'ora a partire alla quale si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativa all'orario selezionato. Confermare la selezione premendo il tasting mode entro 30 secondi.

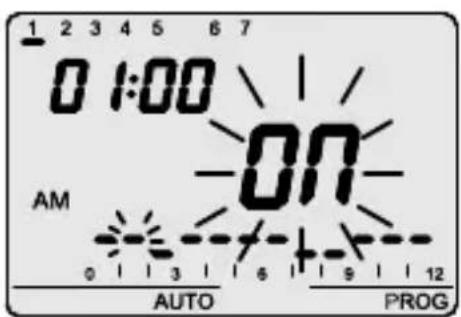

Sul display lampeggia la scritta ON (o OFF).

Con i tasti possibile modificare lo stato dell'uscita. La modifica ha effetto a partire dall'orario selezionato e si protrae fino alla successiva transizione o fino al terminne della giornata che si sta programmando, nel caso in cui non ci siano transizioni successive.

Confermare la scelta premendo il tasting MODE entro 30 secondi.

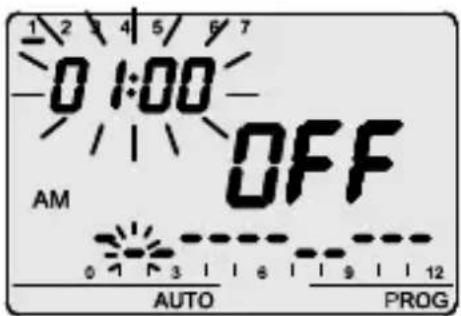

Programmazione

e) L'orario lampeggia, selezionare l'ora a partire alla quale si vuole selezionare una nuova commutazione come descriptors al punto c)

L'orarioiene incrementato/decrementato a passi di 5 minuti ad agli pressione dei tasti. E perché possibile definire fino a 12 commutazioni del relè agli ora.

Confermare la programmazione premendo prolongatamente il tasto MODE. Automaticamente si passa alla programmazione del giorno successivo.

L'uscita alla fase di programmazione si ottiene premendo il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

Salva e riproponi

Qualora si desideri invoce copiare direttamente il programma sul giorno successivo, confermare la programmazione eseguita premendo contemporaneamente i tasti enro 30 secondi.

In quello modo è salvato il programma appena realizzato, che viene ripropostoanche per il giorno successivo; per copiare e salvare il medesimo programma su più giorni ripetere l'operazione di pressione contemporanea dei tasti 30 secondi.

Al termine della programmazione settimanale premere il tasting/PROG per tornare al funzionamento normale.

ISTRUZIONI D'IMPIEGO

Funzionamento automatico

Per attivare il programma selezionare la modalità automatica premendo il tasto MODE sono all'apparire sul display del symbolo AUTO.

In modalità di funzionamento AUTO è visualizzato il profilo orario relativo alla frazione giornaliera in corso (AM/PM). Premendo contemporaneamente possibile visualizzare il profilo relativo all'altra frazione giornaliera. L'indicazione è attiva per 5 secondi al termine dei quali appeare di nuovo il profilo corrente.

Funzionamento manuale

Per attivare la modalità di funzionamento manuale, pre-mere il tasto MODE, finché sul display appeare la scritta MAN.

Con i tasti ampostare lo stato dell'uscita desiderato.
Sul display appeare lo stato (ON/OFF) selezionato.

ISTRUZIONI D'IMPIEGO

Display

Il display LCD è dotato di retroilluminazione che si attiva per 5" ogniquivalvolta viene premuto un tasting. In modalità SET o PROG la retroilluminazione rimane attiva durante l'impostazione dei parametri e durante la programmazione.

Viene disattivata all'uscita da tali modalità.

Comando remoto

Il programmatore è collegabile al remotizzatore GSM GW 90 821, tramite connessione se- riale. Tramite comandi SMS (ad esempio da Telefono cellulare) è possibile:

• Impostare la modalità di funzionamento (MAN / AUTO / OFF)
• Impostare lo stato dell'uscita (ON/OFF)
• Richiedere lo stato attuale

Ad agli SMS di lavoro inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurable); il messaggio di richiesta stato precede una risposta che include le seguenti informazioni:

• modalità di funzionamento attuale (OFF / AUTO/MAN)
• stato dell'uscita (ON/OFF)

Ogniquvalvolta lo stato dell'uscita o la modalità di funzionamento vengono modificate tramite il remotizzatore sul display compare il simbolo.

Il symbolo appareanche per la richiesta stato attuale dei contatti.

Il symbolo resta visualizzato sul display fino alla pressione di un tasting.

ISTRUZIONI D'IMPIEGO

Funzionamento in caso di black out

Il disposativo è dotato di batteria di back up che garantisce l'aggiornamento, in caso di black out, dell'ora e del giorno della settimana.

Con alimentazione fornita esclusivamente alla batteria si ha un'autonomia di 24 ore nelle seguenti condizioni:

• visualizzazione ora attiva
• retroilluminazione non attiva
• visualizzazione stato uscita non attiva
• commutazione del relé non abilitata (il contatto del relé mantiene lo stato precedente il black out)
• tasti frontali non attivi (ad escludione della pressione contemporanea di tutti e 4 i tastingi)

In assenza di alimentazione la pressione contemporanea di tutti e quattro i tasti frontali provoca la sconnaissance, internamente al dispositivo, della batteria di back up.

Questa funzioneiene utilizzata per preservare l'efficienza della batteria quando il dispositivo noniene utilizzato per un lungo periodo.

La batteriaiene nuovamente collegata automaticamente una volta connesso il dispositorio alla rete elettrica.

I programmi impostati non vengono persi né in caso di black out né in caso di disconnessione della batteria.

Parametri preimpostati

Giorno della settimana 1 : lunedi

Ora 00:00

Stato uscita (modalità MAN) OFF (MAN)

ISTRUZIONI D'INSTALLAZIONE

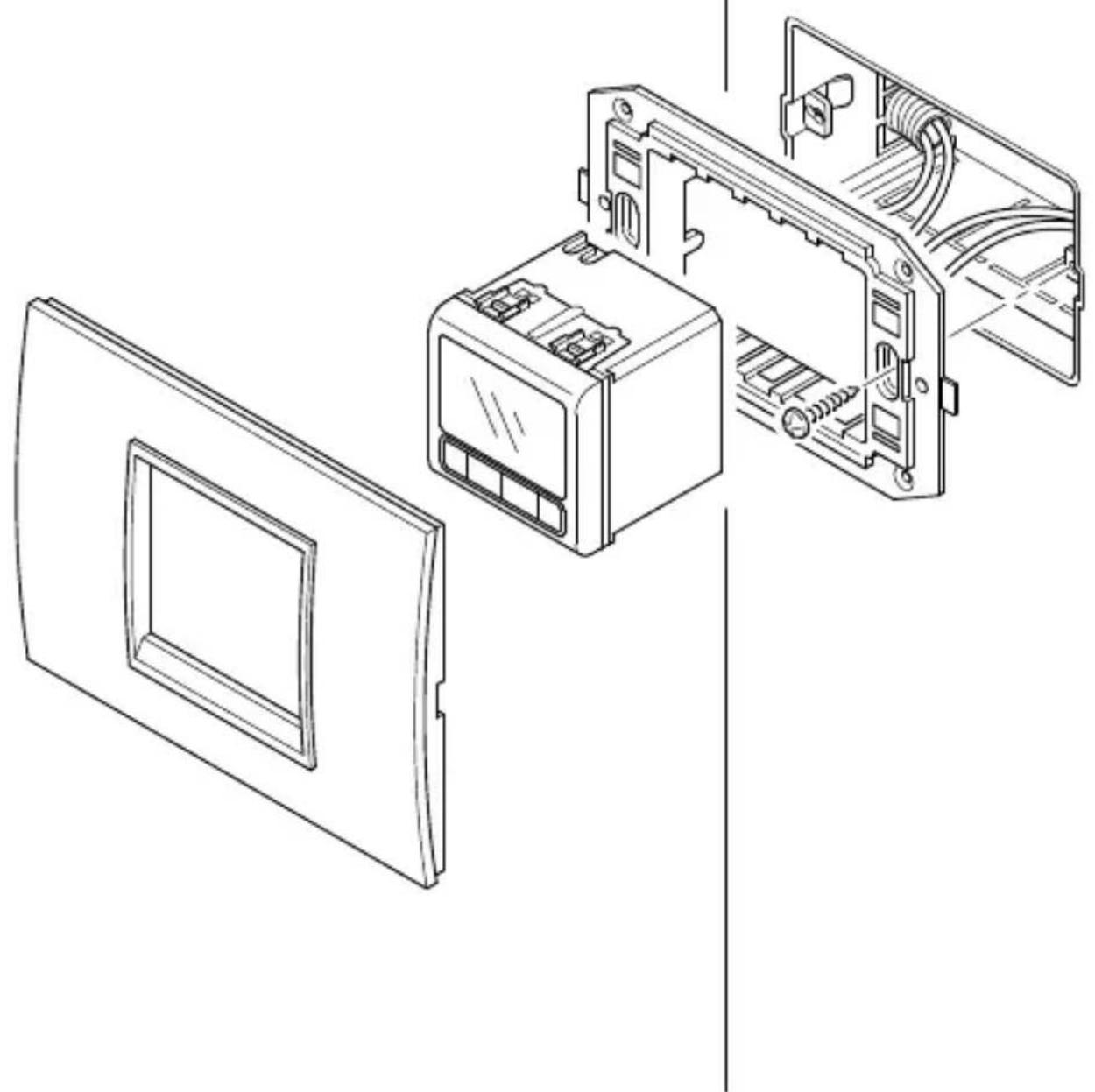

Montaggio

ISTRUZIONI D'INSTALLAZIONE

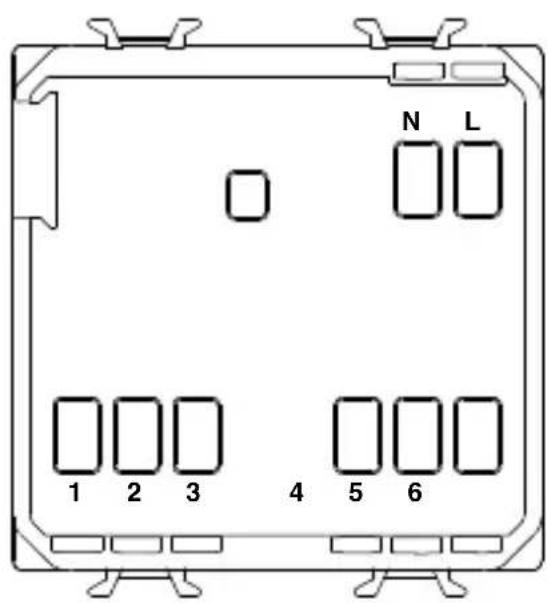

Descrizione morsetti

Morsetti di cablaggio

Alimentazione

L - Fase

N - Neutro

Relè di uscita

1 - Contatto NA
2 - Contatto NC
3 - Comune

Linea serial

4 - TX (dati in uscita)
5 - GND (comune)
6 - RX (dati in ingresso)

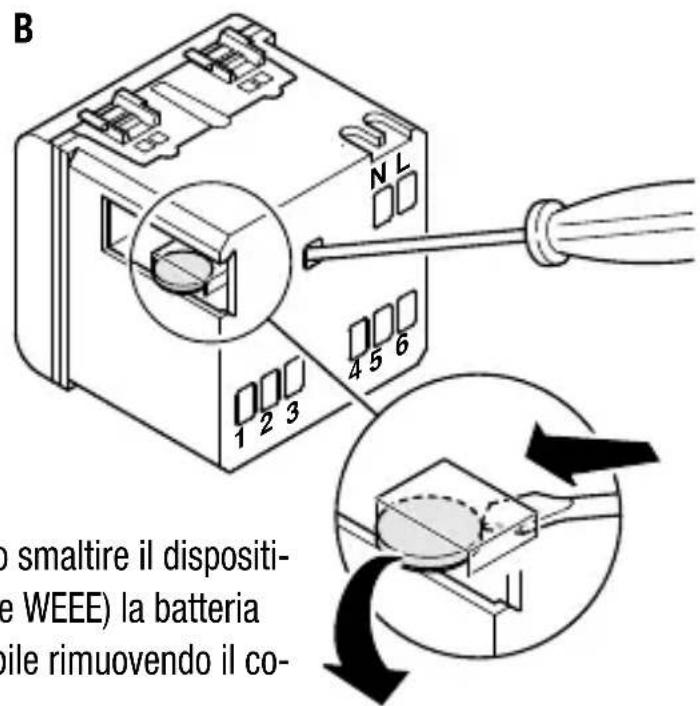

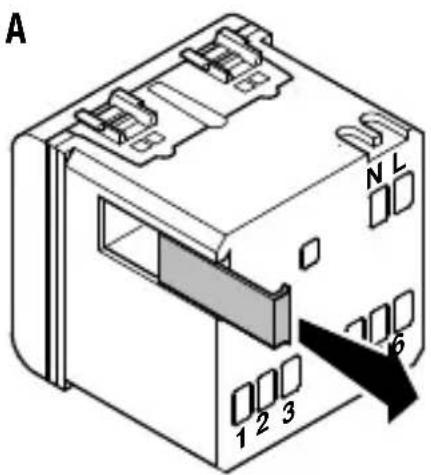

Rimozione batteria

In caso di necessità (ad esempio dovendo smaltire il dispositivo, secondo quando prescritto dalle norme WEEE) la batteria del programmatore elettronico è accessibile rimuovendo il coperchietto come indicato in figura A.

Per l'estrazione della batteria si consiglia di utilizzato un piccolo cacciavite come indicato in figura B.

CARATTERISTICHE FUNZIONALI / DATI TECHNICI

Modalità di funzionamento Automatico, manuale, off.

Risoluzione programmazione oraria 5 minuti

N° max commutazioni relé impostabili 12 all'ora

Comando remoto Con remotizzatore GSM GW 90821

Contatto in uscita A rele, privo di potenziale

1 NA/NC 8A (AC1)/4A (AC15), 250Vac

Alimentazione Rete (230V ac) - funzionamento normale

Batteria ricaricabile (ML1220) - assenza rete

Dimensioni 2 moduli chorus
