MANUALE UTENTE GW21825 Gewiss

ATTENZIONE - IMPORTANTE

Attenzione! La sicurezza dell'apparecchio è garantita solo attenendosi alle istruzioni qui riportate. Pertanto è necessario leggerle e conservare.

I prodotti della gamma System-Playbus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli appearecchi per uso domestico e similare, in ambienti non polverosi ed ove non sua necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS é a disposizione per chiarimenti e informazioni tecniche.

INDICE

ISTRUZIONI D'IMPIEGO pag.

• Descrizione generale 4
• Descrizione comandi 5
  -Modalità di funzionamento 6
• Impostazione parametri 7
  -Programmazione. 8
  -Funzionamento automatico 10
  -Funzionamento manuale 10
  -Display 11
  -Comando remoto 11
• Funzionamento in caso di black out 12
  -Parametri preimpostati 12

ISTRUZIONI D'INSTALLAZIONE

• Montaggio 13
• Descrizione morsetti 14
• Rimozione batteria 14

CARATTERISTICHE FUNZIONALI/DATI TECHNICI 15

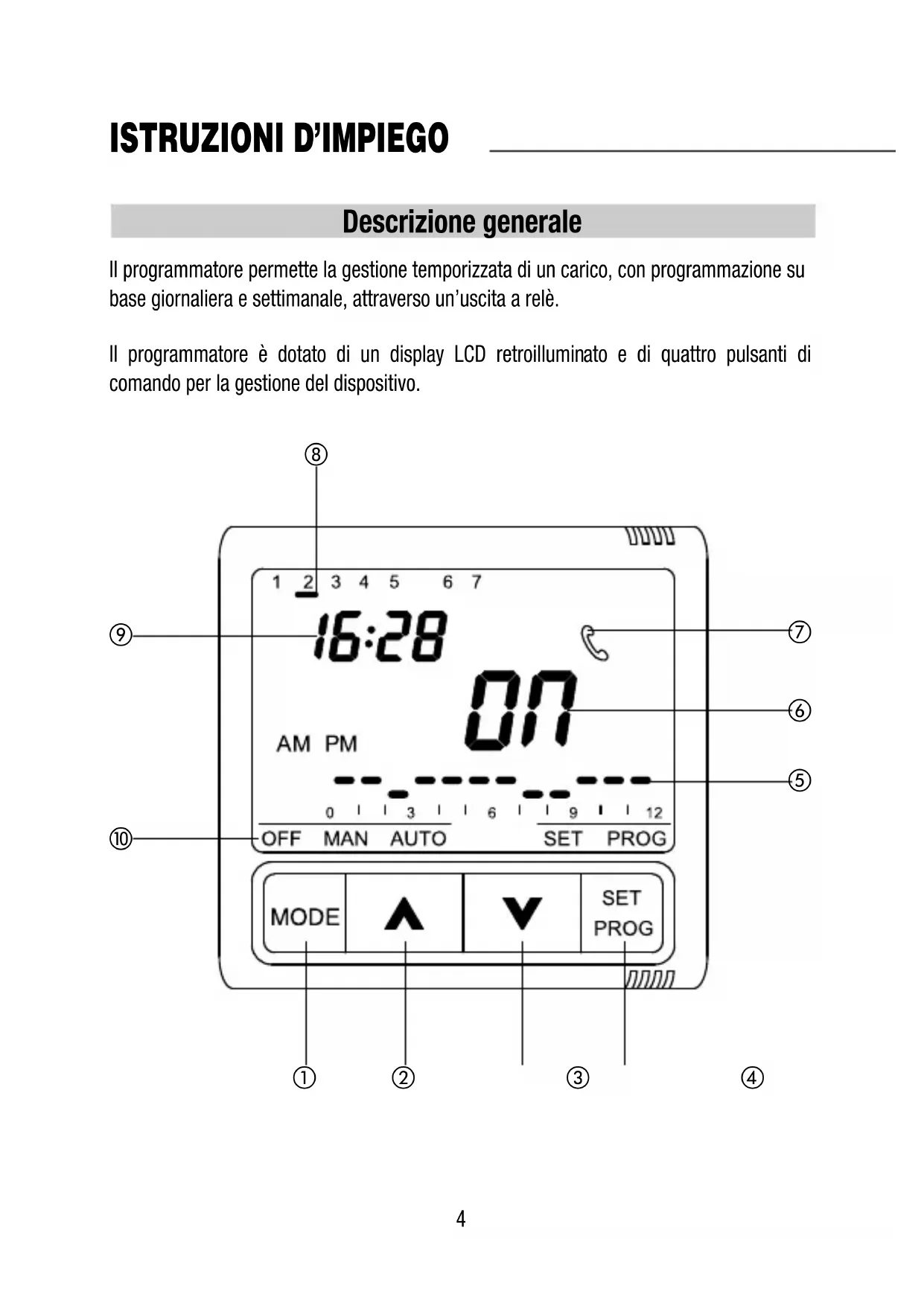

Descrizione generale

Il programmatore permette la gestione temporizzata di un carico, con programmazione su base giornaliera e settimanale,attraverso un'uscita a relè.

Il programmatore è dotato di un display LCD retroilluminato e di quattro pulsanti di lavoro per la gestione del dispositivo.

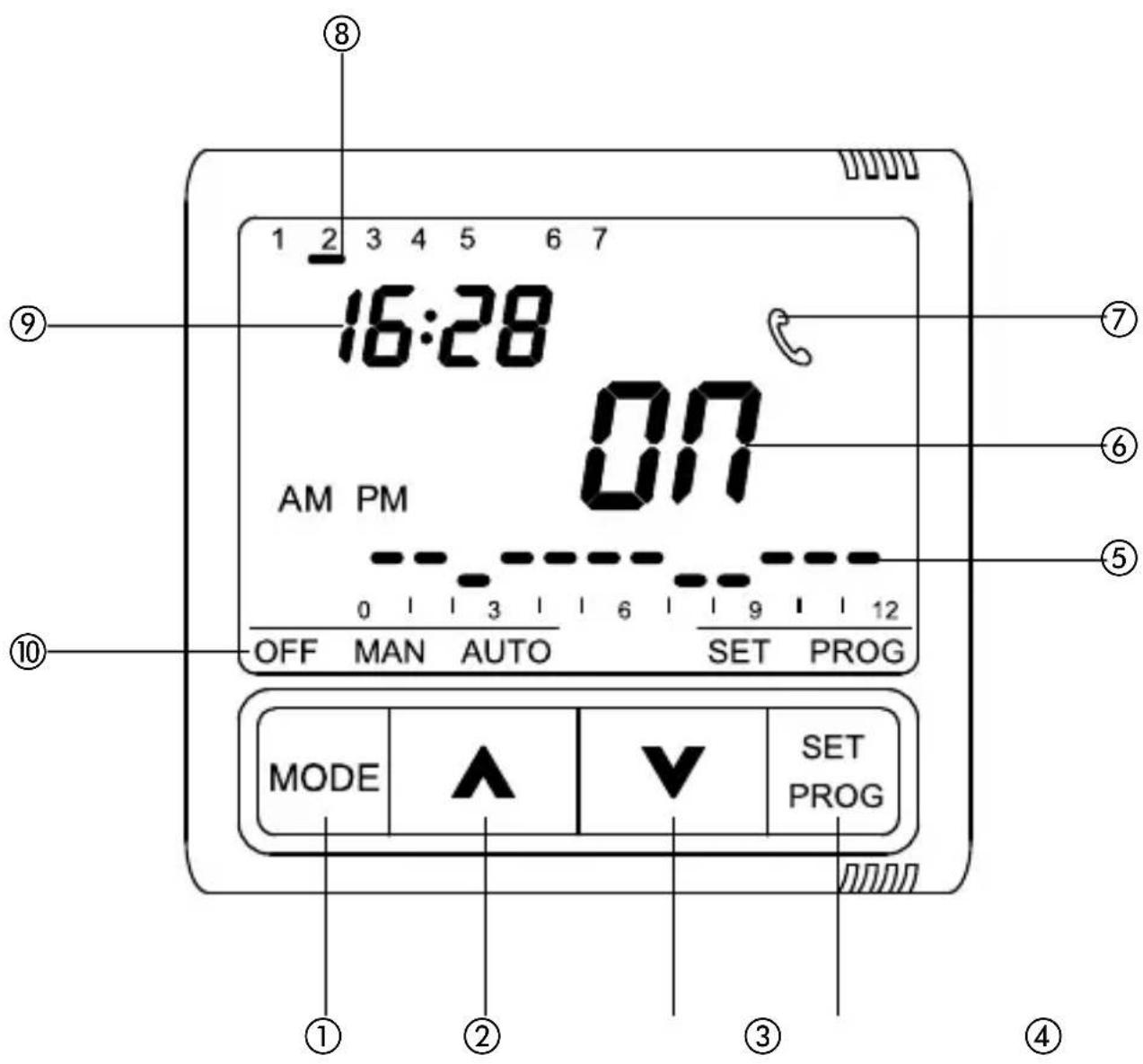

Descrizione dei comandi

PULSANTI DI COMANDO		Simbolo
①	MODE: selezione modalità	MODE
②	Incremento/Sezione parametri	^
③	Decremento/Sezione parametri	✓
④	SET/PROG: Impostazione programmi/Programmazione	SET/PROG

SEGNALAZIONI A DISPLAY

⑤ Profilo programma giornaliero
(6) Stato del relé (ON/OFF)
⑦ Segnalazione lavoro tramite remotizzatore GSM (via SMS)
⑧ Giorno
Ora
⑩ Modalità di funzionamento

OFF MAN AUTO

Attenzione : all'accensione il programmatore esegue un'autodiagnosi di circa 15 secondi visualizzando tutte le icone sul display.

Modalità di funzionamento

Il programmatore preve de tre differenti modalità di funzionamento:

• MANUALE
• AUTOMATICO
• OFF

Per commutare da una modalità all'altra si usa il tasto MODE.

In modalità manuale è possible impostare l'uscita in uno stato permanente. Sul display appaiono l'ora, il giorno della settimana, la scritta MAN e l'indicazione dello stato del relè (ON/OFF)

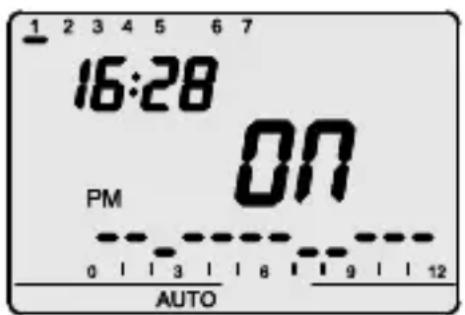

In modalità automatica il disposativo utilizza un programma impostato dall'utente che puòanche essere differenziato per agli giorni della settimana.

Sul display appaioni l'ora, il giorno della settimana, la scritta AUTO e lo stato attuale del relé (ON/OFF).

La scritta AM o PM indica quale frazione giornaliera è visualizzata nel profilo orario.

Nel profilo orario lampeggia il segmento relativo all'ora corrente con la rappresentazione dello stato dell'uscita (segmento alto ON, segmento basso OFF).

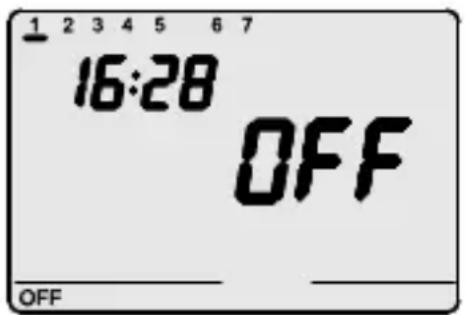

In modalità OFF il contatto N.A. del relè viene mantenuto costamente aperto quando il contatto N.C. è chiuso.

Sul display appaiano l'ora, il giorno della settimana, la scritta e l'indicazione dello stato del relé (OFF).

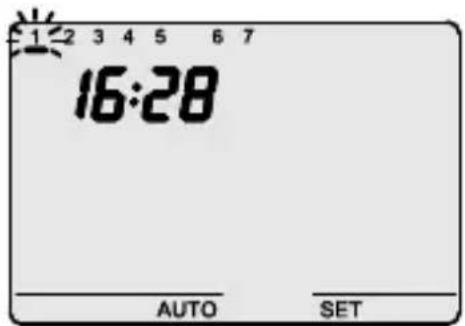

Impostazione parametri

Per eseguire l'impostazione dei parametri premere una volta il tasto SET/PROG.

Sul display appeare la scritta SET.

A Anything puto è possible modificare, in sequenza:

• il giorno della settimana
• l'ora
• i minuti

Il valore di anni parametro viene confermato alla pressione del tasting MODE.

L'uscita alla fase di impostazione si ottiene premendo nuovamente il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

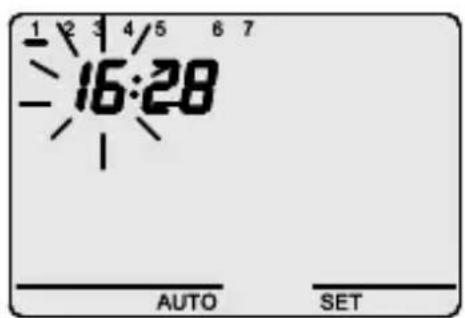

Impostazione del giorno della settimana

Quando la barra del giorno della settimana lampeggia, selezionare il giorno corrente con i tasti (la- v nedi=1, martedi=2,..., domenica=7).

Per confermare il valore impostato premere il tasting MODE entro 30 secondi.

Impostazione dell'ora

Quando le cifre dell'ora lampeggiano, impostare l'ora con i tasti

Per confermare i valori impostati premere il tasting MODE entro 30 secondi.

Impostazione dei minuti

Quando le cifre dei minuti lampeggiano, impostare i minuti con i tasti

Per confermare i valori impostati premere il tasting MODE entro 30 secondi

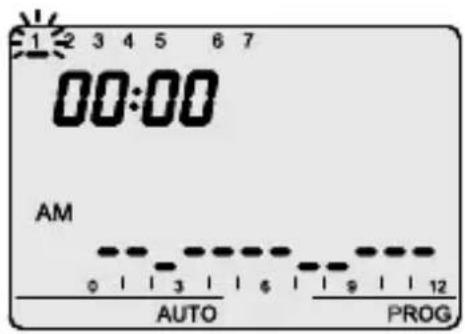

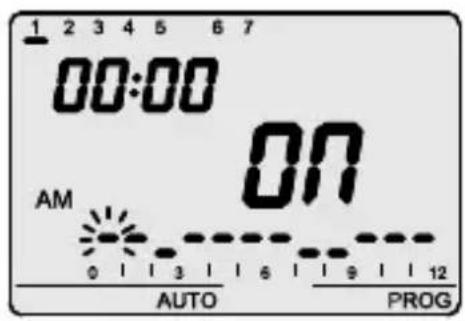

Programmazione

Per eseguire la personalizzazione del programma giornaliero/settimanale preimpostato o apportare una modifica ad un ciclo precedentamente impostato, premere due volte il tasting/PROG.

a) Sul display appeare la scritta PROG nelle la barra del primo giorno della settimana inizia a lampeggiare.

Selezionare il giorno desiderato con i tasti AV

Confermare la scelta premendo il tasting MODE entro 30 secondi.

b) Sul displayiene visualizzato il profilo del giorno selezionato.

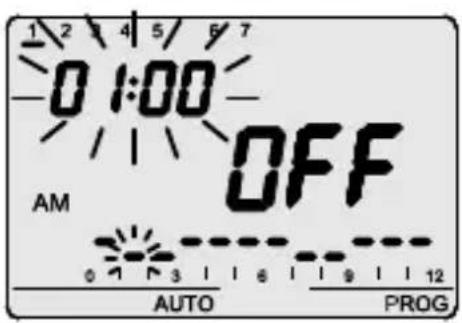

c) L'orario inizia a lampeggiare.

Con i tasti selezionare l'ora a partire alla while si desidera modificare il profilo proposto; durante l'incremento sul profilo orario lampeggia la colonnina relativa all'orario selezionato. Confermare la selezione premendo il tasting mode entro 30 secondi.

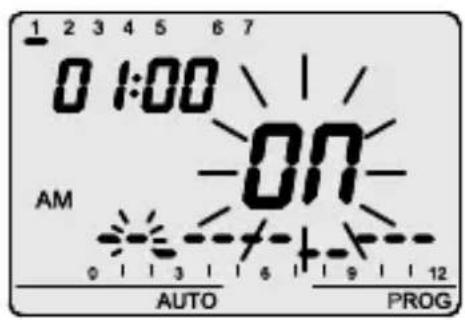

Sul display lampeggia la scritta ON (o OFF).

Con i tasti è possibile modificare lo stato dell'uscita. La modifica ha effetto a partire dall'orario selezionato e si protrae fino alla successiva transizione o fino al termine della giornata che si sta programmando, nel caso in cui non ci siano transizioni successive.

Confermare la scelta premendo il tasting MODE entro 30 secondi.

Programmazione

e) L'orario lampeggia, selezionare l'ora a partire alla quale si vuole selezionare una nuova commutazione come descripto al punto c)

L'orario viene incrementato/decrementato a passi di 5 minuti ad agli pressione dei tasti AV. è perché possibile definire fino a 12 commutazioni del relè agli ora.

Confermare la programmazione premendo prolongatamente il tasto MODE. Automaticamente si passa alla programmazione del giorno successivo.

L'uscita alla fase di programmazione si ottiene premendo il tasto SET o, in modo automatico, dopo 30 secondi dall'ultima digitazione.

Salva e riproponi

Qualora si desideri invoce copiare direttamente il programma sul giorno successivo, confermare la programmazione eseguita premendo contemporaneamente i tasti entro 30 secondi.

In questo modo è salvato il programma appena realizzato, che viene ripropostoanche per il giorno successivo; per copiare e salvare il medesimo programma su più giorni ripetere l'operazione di pressione contemporanea dei tasti 30 secondi.

Al terme della programmazione settimanale premere il tasting/PROG per tornare al funzionamento normale.

Funzionamento automatico

Per attivare il programma selezionare la modalità automatica premendo il tasto MODE sono all'apparire sul display del symbolo AUTO.

In modalità di funzionamento AUTO è visualizzato il profilo orario relative alla frazione giornaliera in corso (AM/PM). Premendo contemporaneamente ÅpPossibile visualizzare il profilo relativivo all'altra frazione giornaliera. L'indicazione è attiva per 5 secondi al termine dei quali appeare di nuovo il profilo corrente.

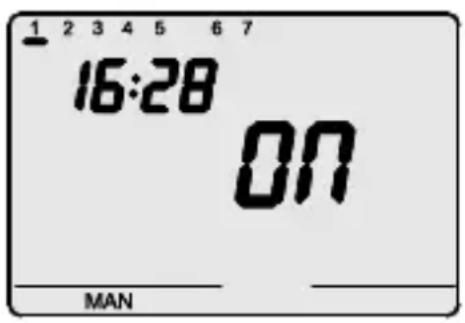

Funzionamento manuale

Per attivare la modalità di funzionamento manuale, pre-mere il tasto MODE, finché sul display appeare la scritta MAN.

Con i tasti ampustare lo stato dell'uscita desiderato. Sul display appeare lo stato (ON/OFF) selezionato.

Display

Il display LCD è dotato di retroilluminazione che si attiva per 5'ònqualvolta viene premuto un tasto. In modalità SET o PROG la retroilluminazione rimane attiva durante l'impostazione dei parametri e durante la programmazione.

Viene disattivata all'uscita da tali modalità.

Comando remoto

Il programmatore è collegabile al remotizzatore GSM GW 90 821, tramite connessione seriale. Tramite comandi SMS (ad esempio da Telefono cellulare) è possibile:

• Impostare la modalità di funzionamento (MAN / AUTO / OFF)
• Impostare lo stato dell'uscita (ON/OFF)
  -Richiedere lo stato attuale

Ad agli SMS di lavoro inviato al dispositivo corrisponde un SMS di conferma (con testo predefinito non configurable); il messaggio di richiesta stato preveDE una risposta che include le seguenti informazioni:

• modalità di funzionamento attuale (OFF / AUTO/MAN)
• stato dell'uscita (ON/OFF)

Ogniquivalvolta lo stato dell'uscita o la modalità di funzionamento vengono modificate tramite il remotizzatore sul display compare il symbolo.

Il symbolo appareanche per la richiesta stato attuale dei contatti.

Il symbolo resta visualizzato sul display fino alla pressione di un tasting.

Funzionamento in caso di black out

Il disposativo è dotato di batteria di back up che garantisce l'aggiornamento, in caso di black out, dell'ora e del giorno della settimana.

Con alimentazione fornita esclusivamente alla batteria si ha un'autonomia di 24 ore nelle seguenti condizioni:

• visualizzazione ora attiva
• retroilluminazione non attiva
• visualizzazione stato uscita non attiva
• commutazione del relé non abilitata (il contatto del relé mantiene lo stato precedente il black out)
• tasti frontali non attivi (ad escludione della pressione contemporanea di tutti e 4 i tasting)

In assenza di alimentazione la pressione contemporanea di tutti e quattro i tasti frontali provoca la sconnessione, internamente al disposativo, della batteria di back up.

Questa funzione viene utilizzata per preservare l'efficienza della batteria quando il dispositivo non viene utilizzato per un lungo periodo.

La batteriaiene nuovamente collegata automaticamente una volta connesso il dispositivo alla rete elettrica.

I programmi impostati non vengono persi né in caso di black out né in caso di disconnessione della batteria.

Parametri preimpostati

Giorno della settimana	1 : lunedi
Ora	00:00
Stato uscita (modalità MAN)	OFF (MAN)

ISTRUZIONI D'INSTALLAZIONE

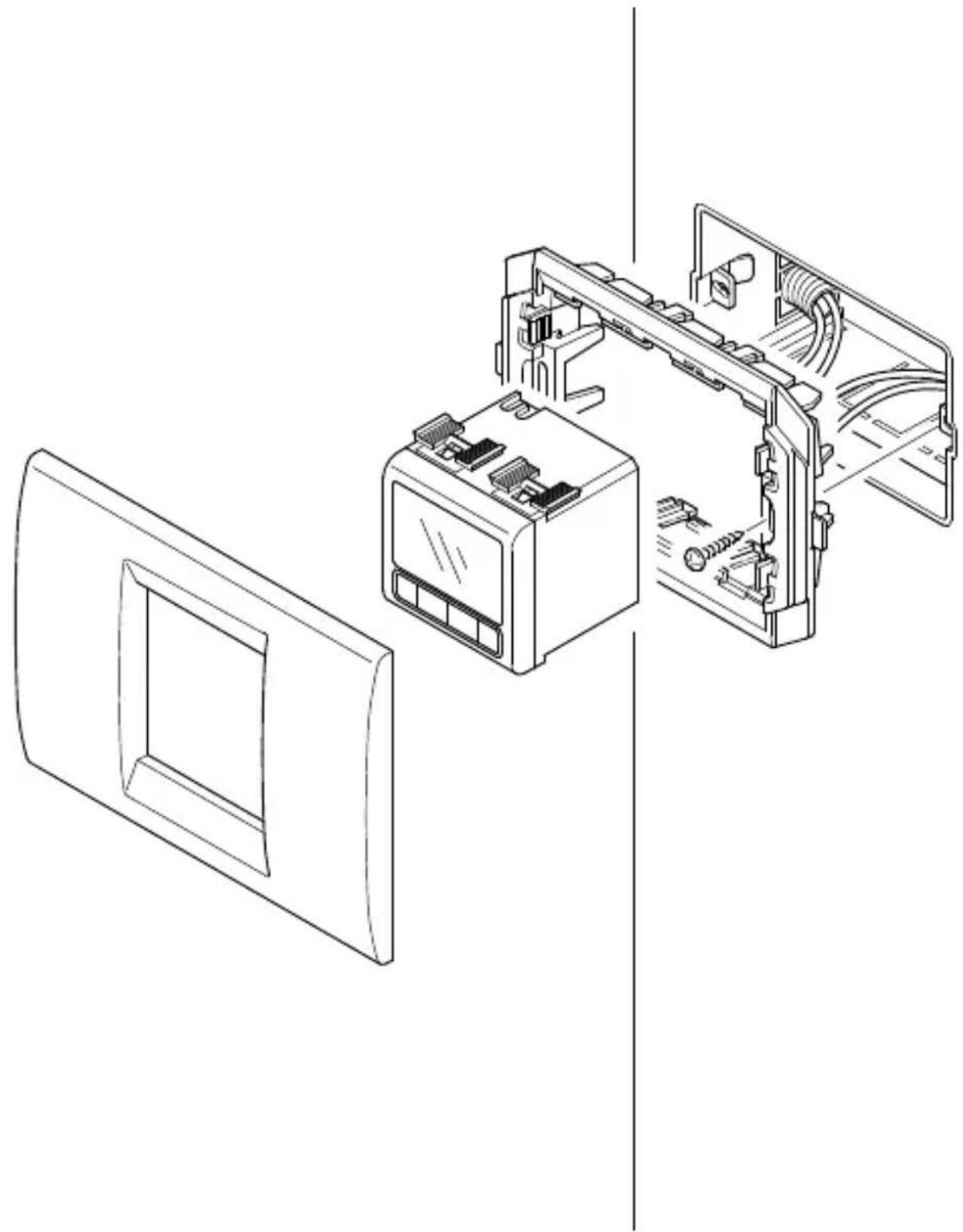

Montaggio

Esempio di installmente utilizzato placche e supporti 2 moduli (Playbus per GW30413 o System per GW20825 -GW21825)

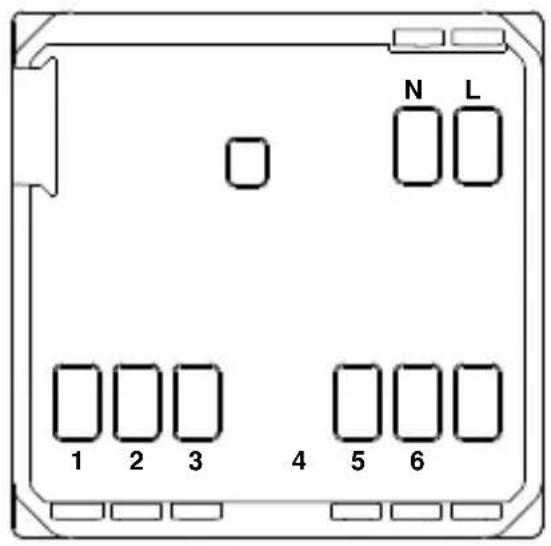

Descrizione morsetti

Morsetti di cablaggio

Alimentazione

L - Fase

N - Neutro

Relé di uscita

1 - Contatto NA
2 - Contatto NC
3 - Comune

Linea serial

4-TX (dati in uscita)
5 - GND (comune)
6 - RX (dati in ingresso)

Rimozione batteria

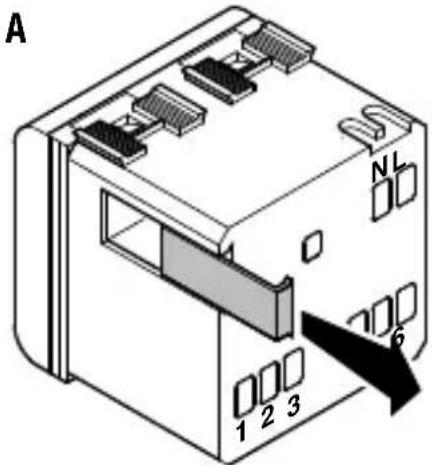

In caso di necessità (ad esempio dovendo smaltire il dispositivo, secondo quando prescritto dalle norme WEEE) la batteria del programmatore elettronico è accessibile rimuovendo il coperchietto come indicato in figura A.

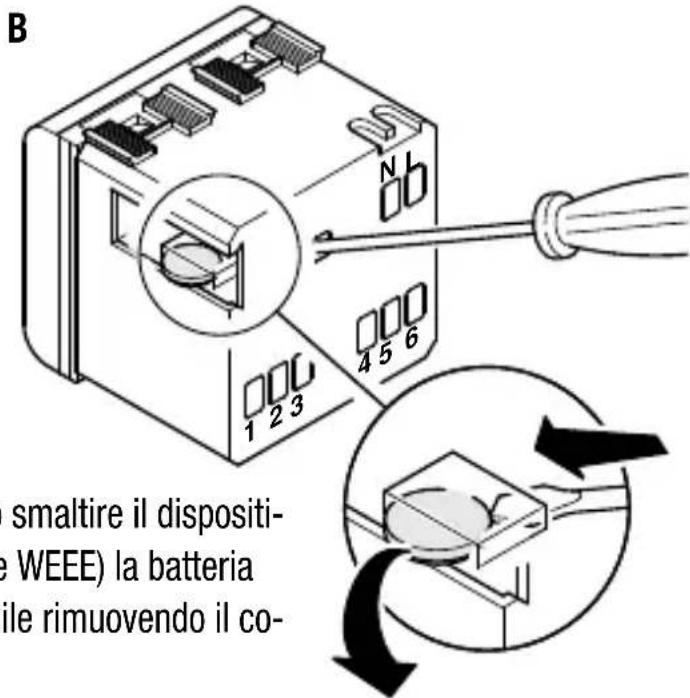

Per l'estrazione della batteria si consiglia di utilizzato un piccolo cacciavite come indicato in figura B.

DATI TECHNICI

Modalità di funzionamento

Risoluzione programmazione oraria

N^ max commutazioni relé impostabili

Comando remoto

Contatto in uscita

Alimentazione

Dimensioni

Automatico, manuale, off.

5 minuti

12 all'ora

Con remotizzatore GSM GW 90821

Arelé,privodipotenziale

1 NA/NC 8A (AC1)/4A (AC15), 250Vac

Rete (230V ac) - funzionamento normale

Batteria ricaricabile (ML1220) - assenza rete

2 moduli Playbus o System
