| Tipo de producto | Interruptor horario digital |
| Marca | Gewiss |
| Modelo | GW96846 |
| Dimensiones (Al x An x Pr) | 45 x 17,5 x 60 mm |
| Peso | Aproximadamente 90 g |
| Alimentación | 230 V CA (según indicación en el aparato), 5 VA |
| Salida de conmutación | 1 contacto inversor sin potencial |
| Potencia de carga | Resistiva 16 A / 250 V CA, inductiva cos φ 0,6: 8 A / 250 V CA, lámpara 1000 W |
| Número de pasos de programación | 50 |
| Tiempo de conmutación mínimo | 1 minuto |
| Reserva de autonomía | 3 años a +20°C (pila integrada) |
| Precisión de funcionamiento | Aproximadamente ± 2,5 s/día a 20°C |
| Creación de bloques de días | Elección fija o libre |
| Visualización del estado | Sí (LCD) |
| Precintable | Sí |
| Montaje | Sobre riel DIN |
| Temperatura de funcionamiento | -25°C a +55°C |
| Categoría de protección | II |
| Mantenimiento y limpieza | Limpiar con un paño seco. No utilizar productos abrasivos. |
| Seguridad | Instalación y reemplazo de pila por un electricista calificado. Respetar las consignas de seguridad. |
| Piezas de repuesto y reparabilidad | Pila de repuesto (tipo CR2032) accesible después del desmontaje por un profesional. |
Preguntas frecuentes - GW96846 Gewiss
Preguntas de los usuarios sobre GW96846 Gewiss
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptor horario digital en formato PDF gratis! Encuentra tus instrucciones GW96846 - Gewiss y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GW96846 de la marca Gewiss.
MANUAL DE USUARIO GW96846 Gewiss

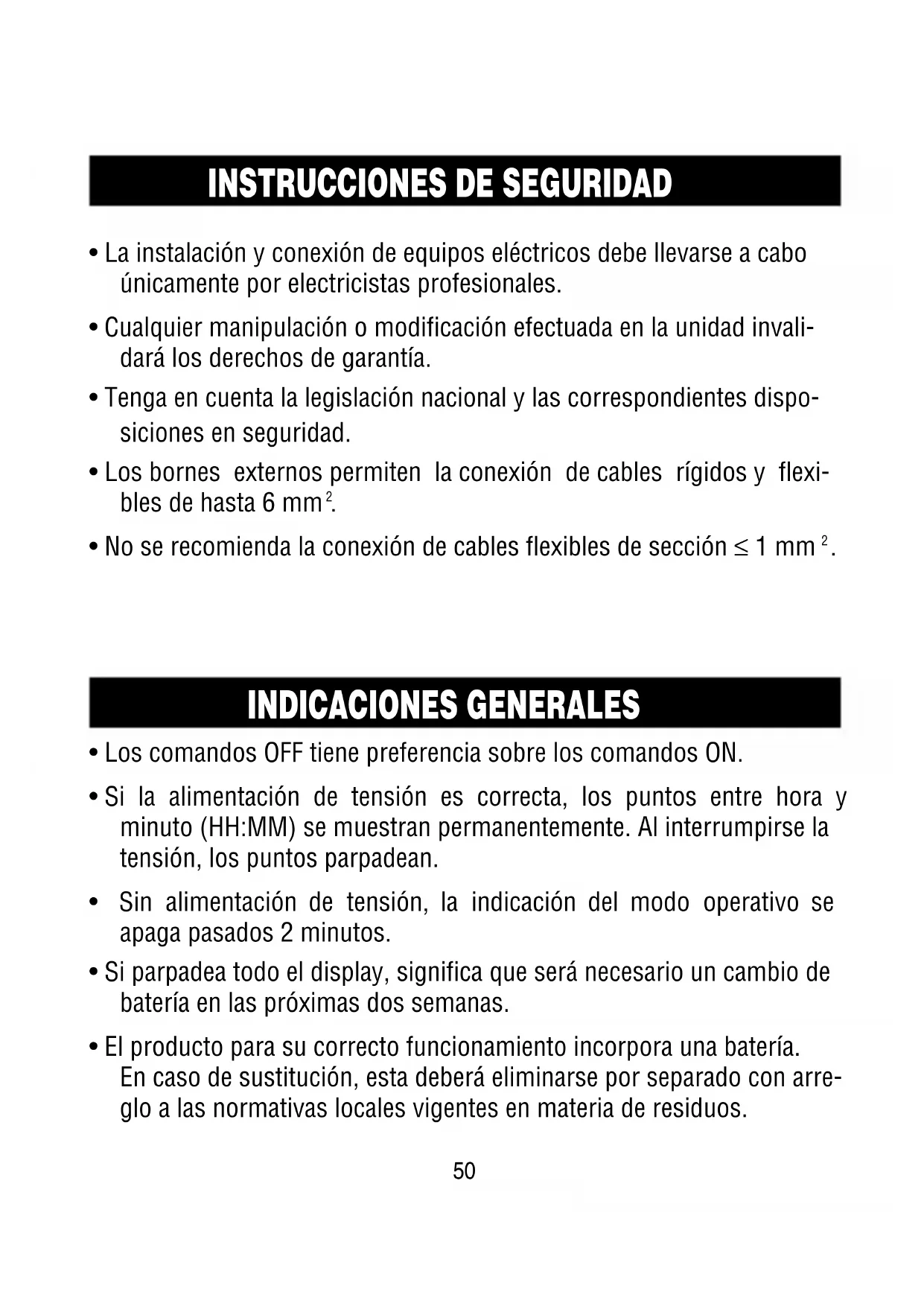

INSTRUCCIONES DE SEGURIDAD
- La instalación y connexion de equipos electricos debeppearse a cabo unicamente por electricistas profesionales.
- Cualquier Manipulación o modificación efectuada en la unidad invalidará los derechos de garantía.
- Tenga en cuenta la legislación nacional y las correspondientes disposiciones en seguridad.
- Los bornes externos permiten la connexion de cables rígidos y flexibles de hasta 6mm^2
- No se recomienda la connexion de cables flexibles deSECTION ≤ 1 mm².
INDICACIONES GENERALES
- Los comandos OFF tiene preferencia sobre los comandos ON.
- Si la alimentación de tension es correcta, los+puntos entre hora y minuto (HH:MM) se muestran permanece. Al interruptirse la tensión,los+puntos parpadean.
- Sin alimentacion de tension, la indicacion del modo operativo se apaga pasados 2 horas.
- Si parpadea todo el display, significía que seranecessary un cambio de bateria en lasproximas dos semanas.
- El producto para su correcto funciona bajo la batería. En caso de sustitución, esta deben eliminarse por分开ar con arreglo a las normativas locales vigentes en materia de residuos.
DESCRIPCION DEL PRODUCTO
MONTAJE EN CARRIL DIN

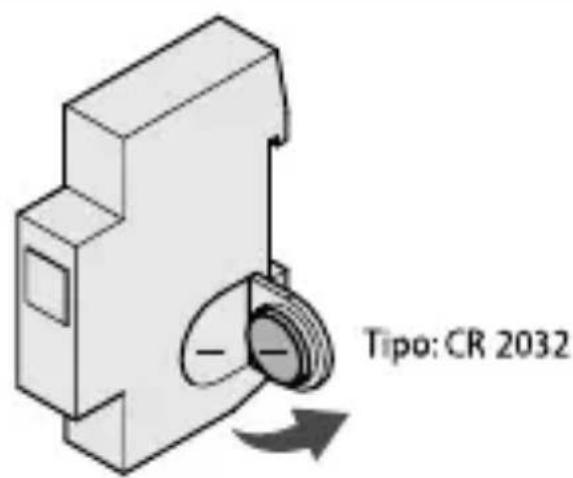

CAMBIO DE LA BATERIA

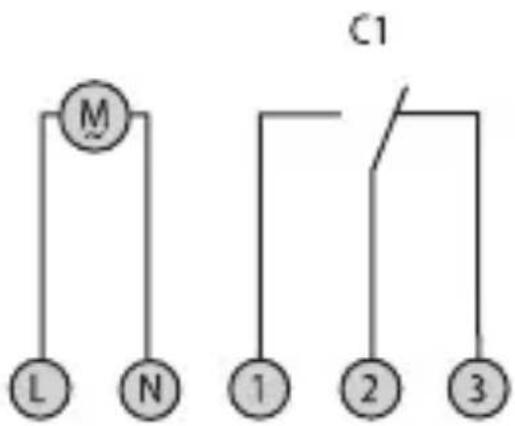

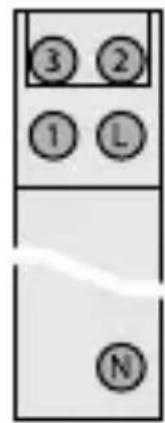

ESQUEMA DE CONEXION

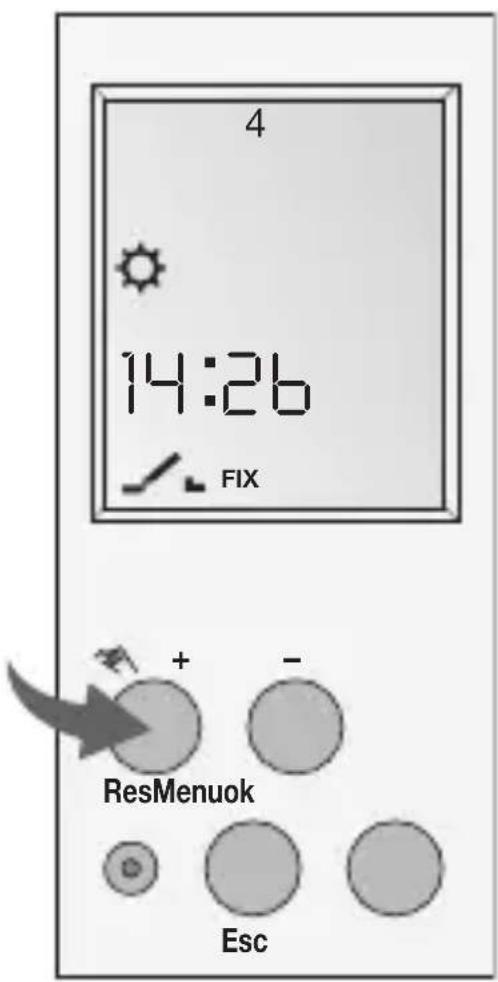

Atencion
- El cambio de la bateria de be encargarse a un electricistariallicado.
- El equipoDebe descablearse antes de desmontar la pantalla.
- Al cambiarse la bateria debe comprobarse la correcta polaridad.
Generalidades
- La linea de texto superior muestra la optacion de menu disponible para su seleccion. Si se confirmma con OK, se activa la direccion.
- Si un texto o símbolo parpadea, significía que es necesario introducir datos.
- Sino se realizaacularly.
- Si no se realizaacularly.
-
el reloj vuelte al modo automático.
-
El temporizador dispone de una func tion de sleep que apaga la pantalla automáticamente si se interruppe la alimentacion.
Esta funciona se activa transcurridos dos Minutes sin que se haya presionado ninguna tecla.
Todoos programas guardados se conservan.

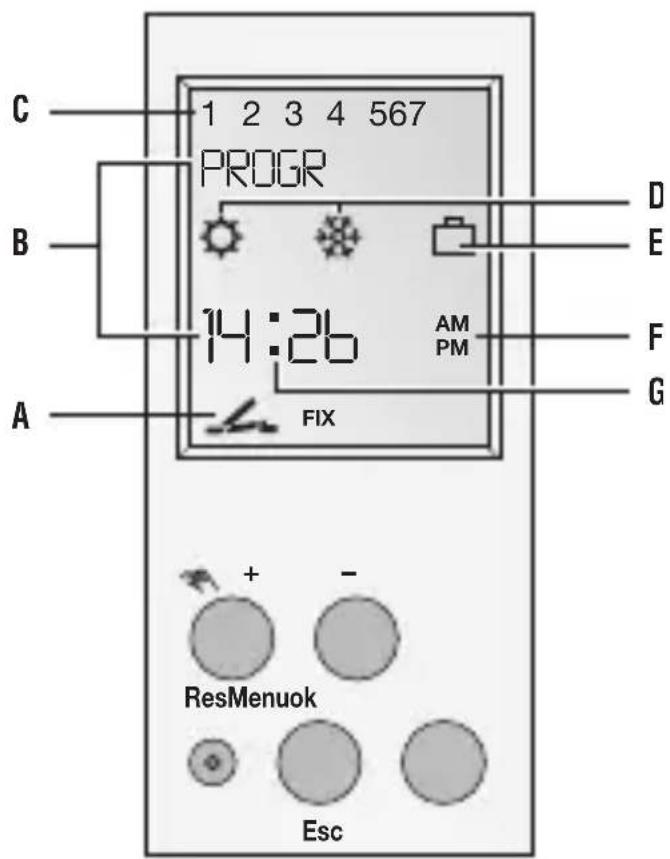

Pantalla
$$ \begin{array}{r l} \text {六} & = \text {C a n a l 1 O N} \ & = \text {C a n a l 1 O F P} \end{array} $$
A Estado de la canale
B 2 lineas de texto para la hora, las options de menu, la entrada de datos, etc.
C Día de la hora
D Simbolos horario verano/inviero
E Indicación modo de vacaciones
F Indicación AM/PM
G Funcionamento con red (puntos fijos) Reserva de marcha (puestos parpadeando)
Teclas
- Navegación por el menu (arriba). Pulsaciónorta = +1 Pulsación prolongada (aprox.2s) = +5
- Navegación por el menu (abajo). Pulsaciónorta = -1 Pulsación prolongada (aprox.2s) = -5
Función de mando manual en modo automático
Res Los programas se conservan al realizar un "reset". Debe ajustarse de nuevo la Fecha y la hora. Accione el pulsador "reset" con un objeto sin punta aflida (bolígrafo).
Menu Fin del modo automático e inicío del modo de programación.
Esc Pulsaciónorta = un paso atrás Pulsación prolongada (2 s) = vuelta al modo automático
ok SeLECTIONAR y acceptar la option.

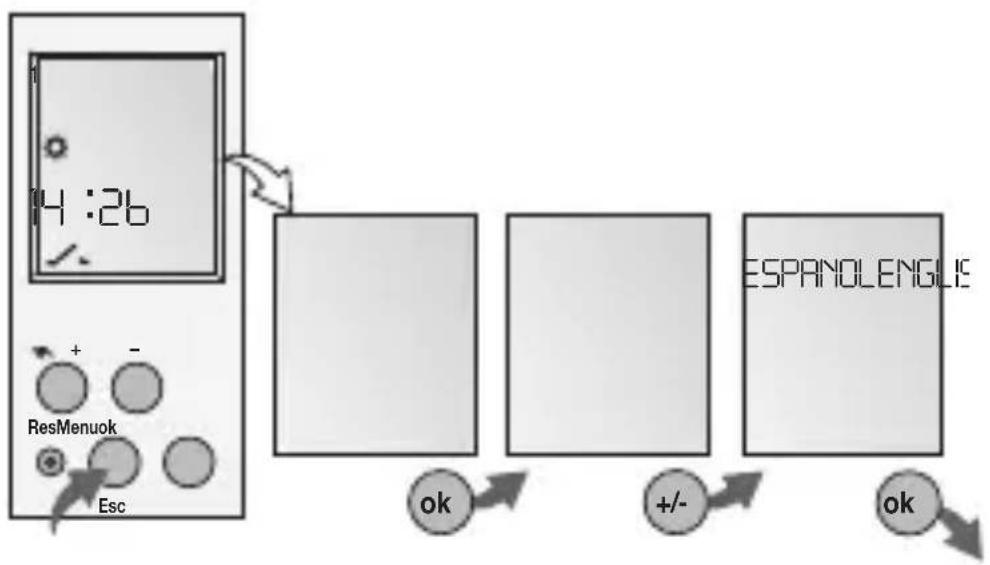

PRIMERA PUESTA EN SERVICIO - SELECTION DE IDIOMA
English
Deutsch
Francais
Espanol
Italiano
Nota
El interruptor horario se suministra preajustado en modo automatico, Fecha, hora, eidioma de menu ingles. Tras seleccionar elidioma, eltemporizador saltal mode de programacion transcurridos 4 segundos.

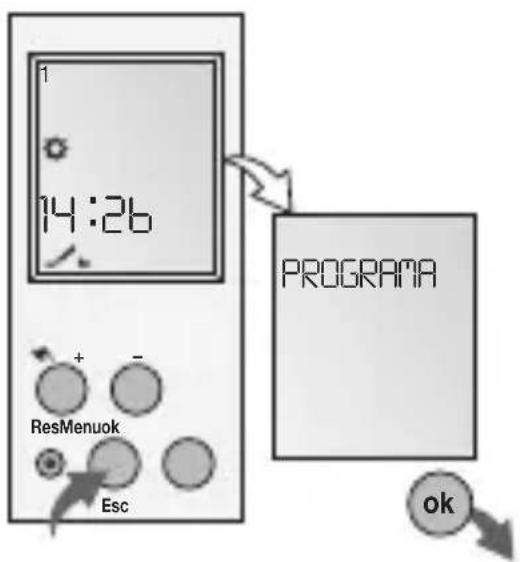

PROG.

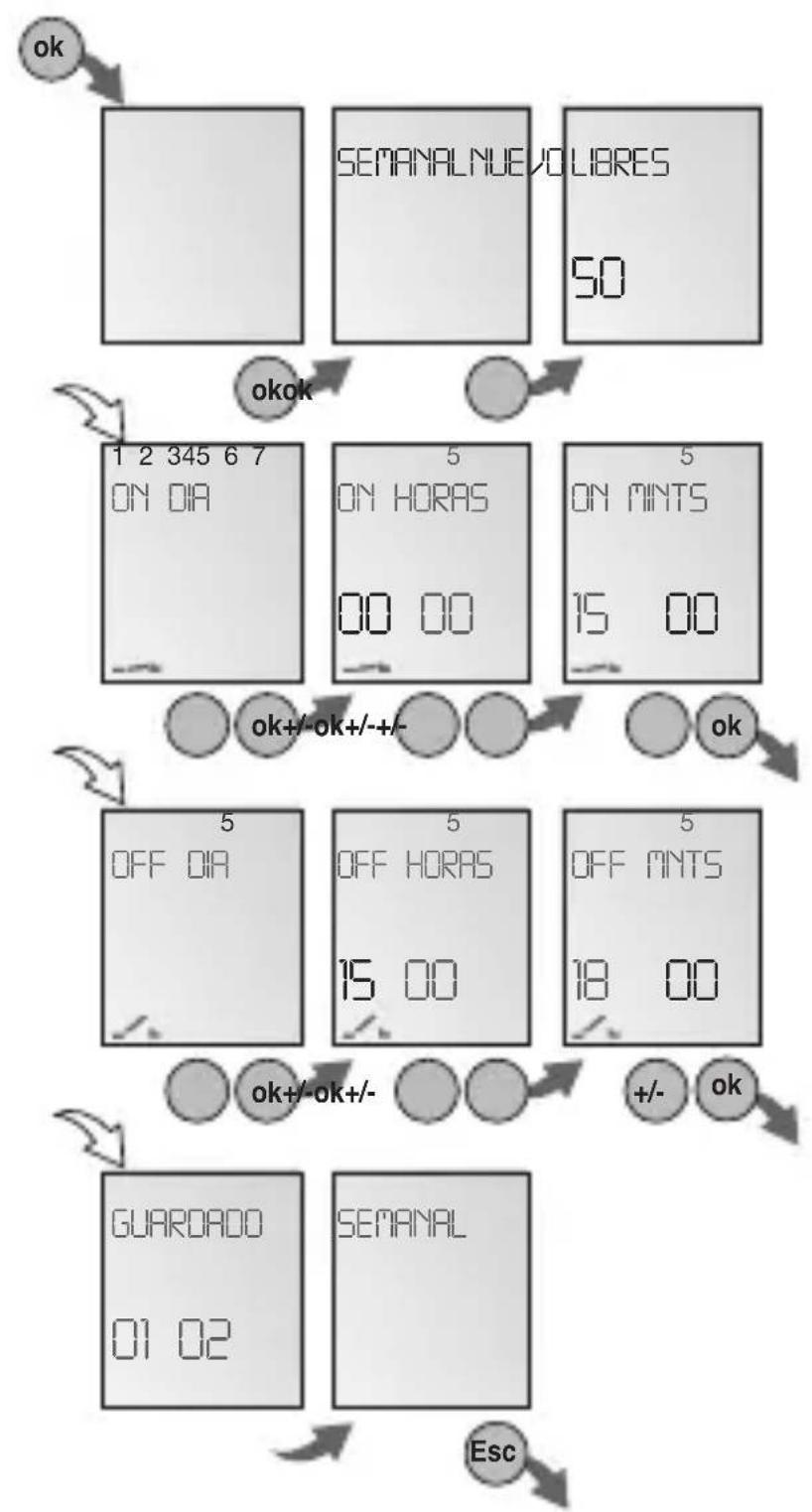

Nuevo programa semanal
Nota
El interruptor horario dispone de 50 posiciones de memoria.
Ejempio
Comando ON a las 15:00 h.
Comando OFF a las 18:00 h.
- Selezione programa NUEVO y confirme con OK.
- Selezione SEMANAL y confirme con OK.
- La pantalla muestra las posiciones de memoria libres.
- Seleccion varios días o un solo día (combinacion de días libre) y confirmme con OK.
- Introduzca la hora para el commando ON (+/-) y confirme con OK.
- Introduzca los Minutes para el commando ON (+/-) y confirma con OK.
- Introduzca la hora para el commando OFF (+/-) y confirme con OK.
- Introduzca los Minutes para el commando OFF (+/-) y confirma con OK.
- El programa se guarda.
- El programa salta a la selección SEMANAL.
A partir de ahora se pueda create mas.

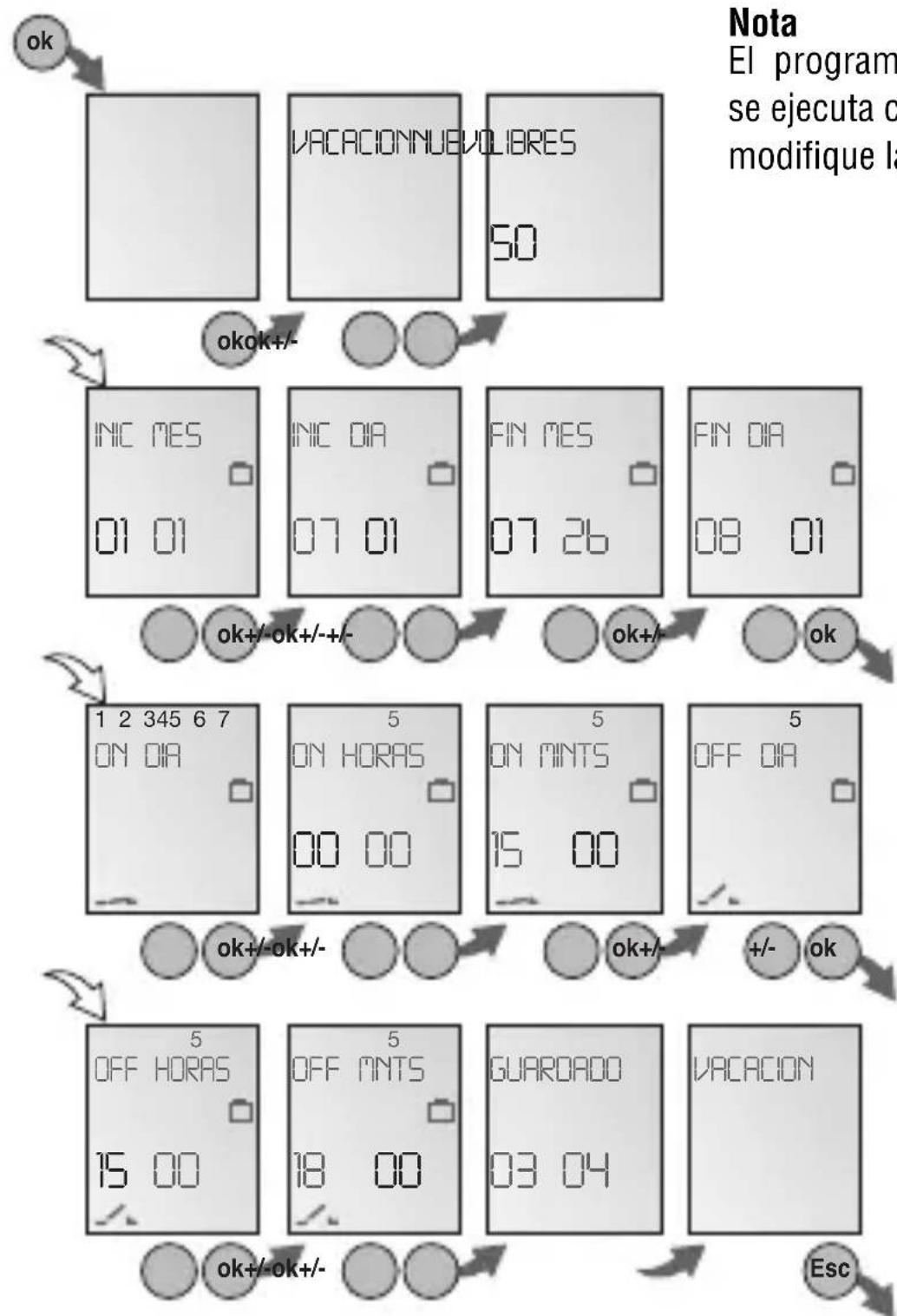

Nuevo programa de vacaciones
Nota
El programa de vacaciones se ejecta cada año, salvo se modifique la programación.
PROG.

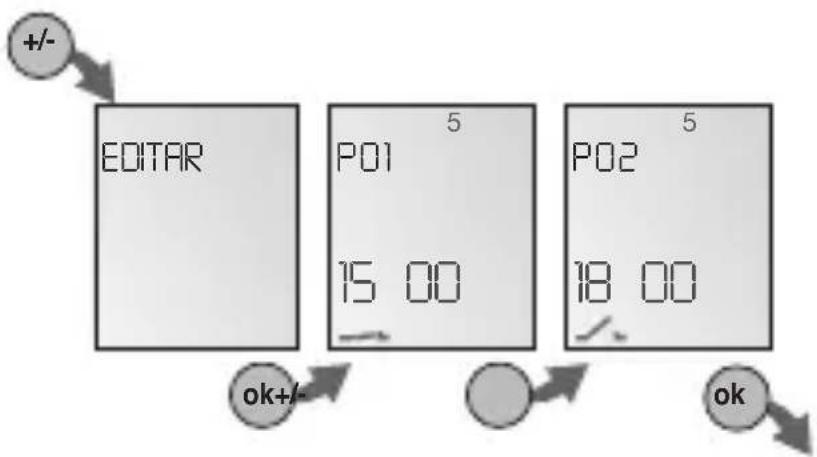

Visualizar y editor programas
Nota

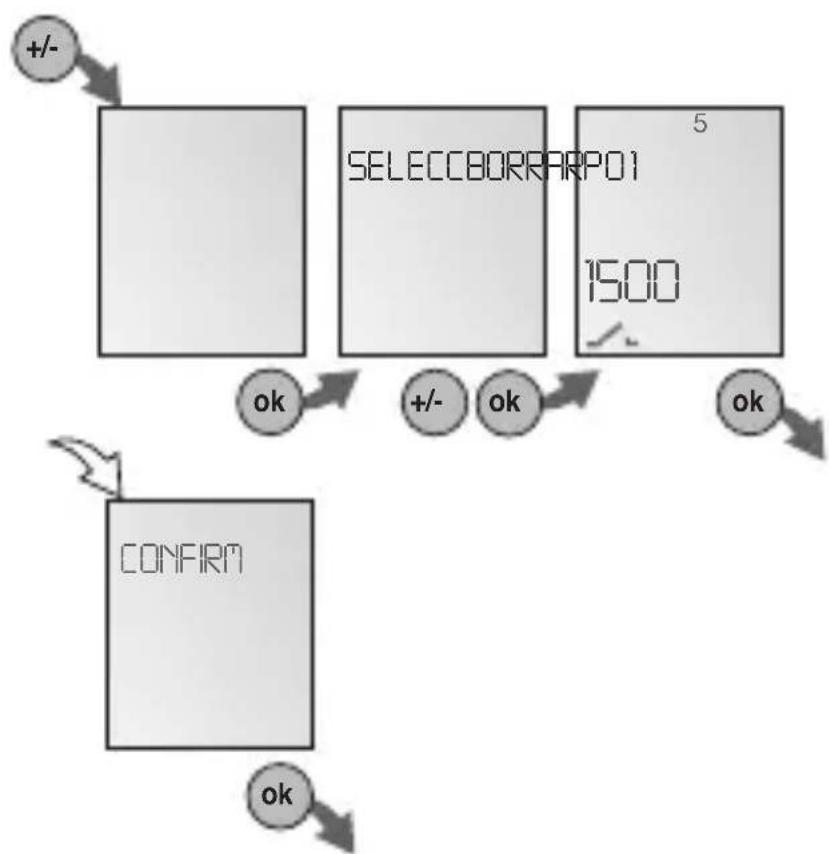

Borrar programas individuales
Nota
Al eliminar un programa, se eliminaran todos los pasos de programa correspondientes (p.ej., P01 ON y P02 OFF).

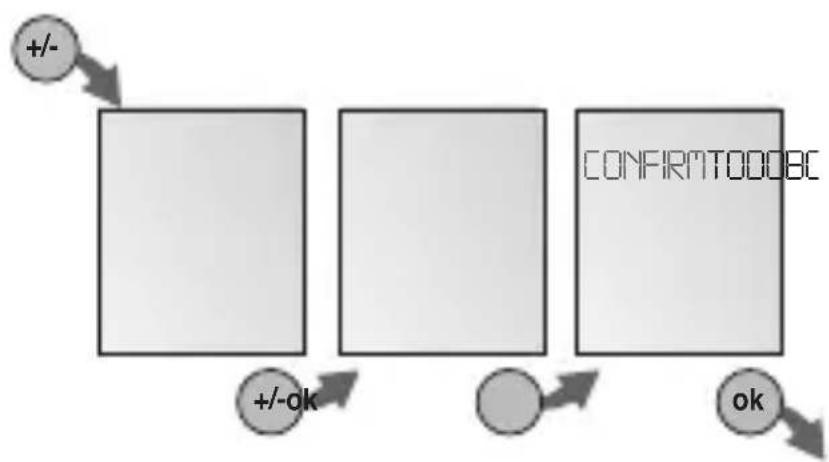

Borrar todos los programas
PROGRAMACIONCALENDARIO

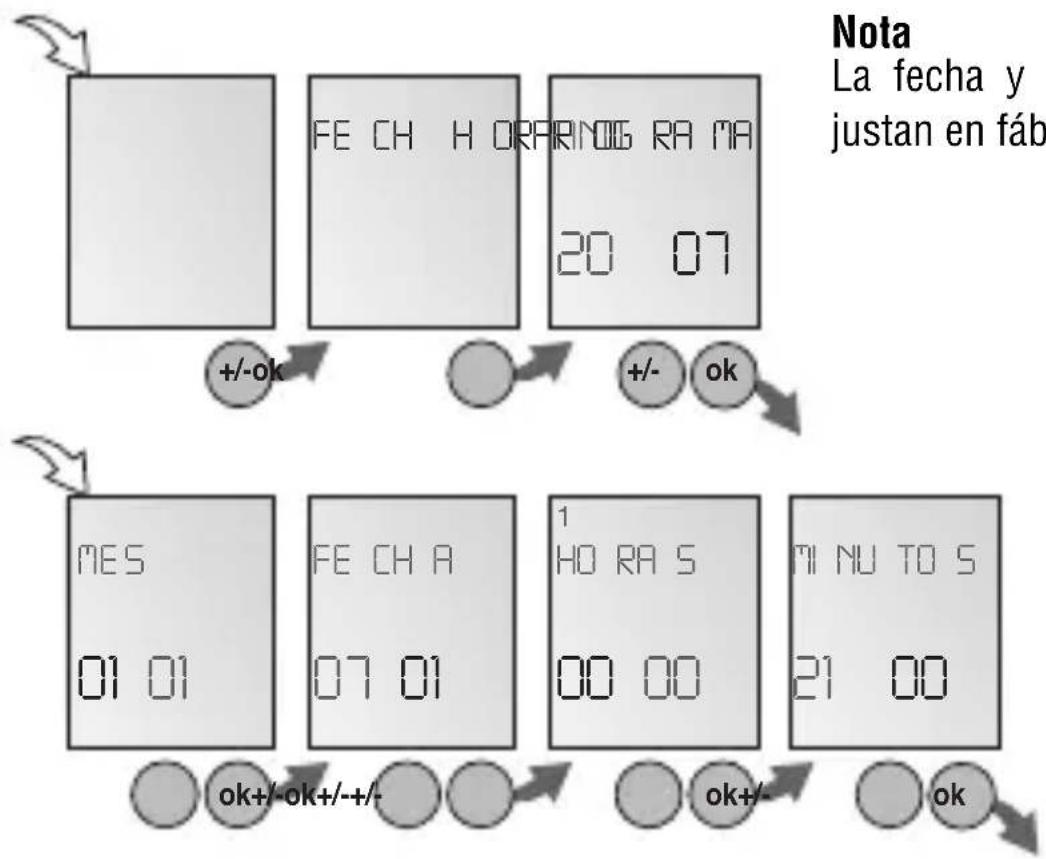

Ajuste de fecha/hora
Nota
La Fecha y la hora se preajustan en fabrica.

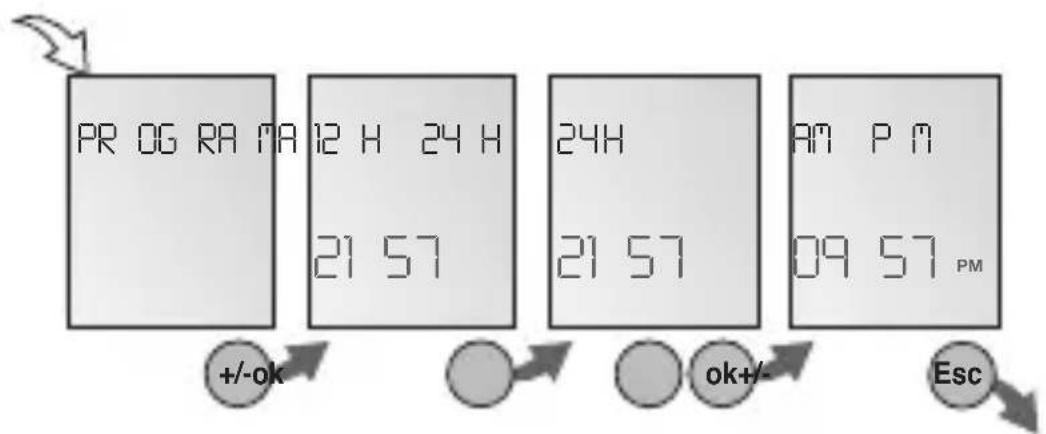

Selecciónar AM/PM- (12 horas) o modo 24 horas

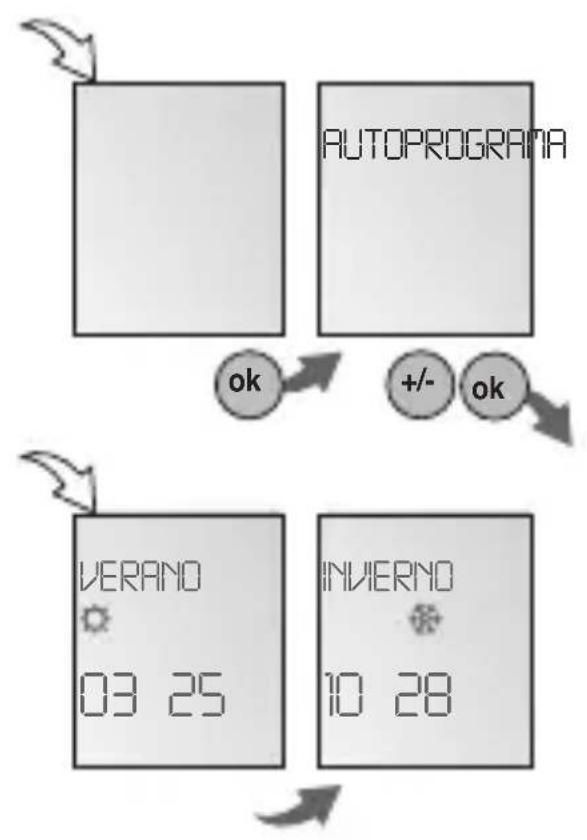

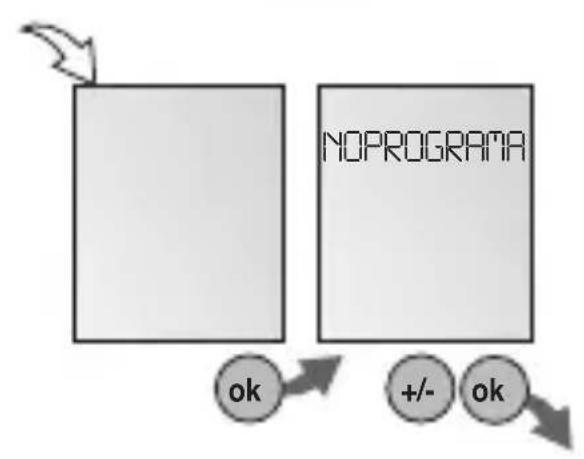

CAMBIO DE HORARIO VERANO/INVIERNO
Nota
Puede seleccionarse una de las seguides.optiones:
AUTO
Preajuste de fabrica de acuerdo con la normativa vigente.
Programación. Debe introducirse la Fecha de inception del horario de verano y la del horario de invierno. El preajuste de fabrica se sobreecribe. El horario de verano/invieno se recalcula cada año automatistically.
La commutación se realiza el mismo día introducido de la mesmamana del mes.
Ejempio
21.03. Inicio horario de verano 31.10. Inicio horario de invierno
Atencion
Mientras se está efectuando el cambio del horario de verano al de invierno o viceversa no debe realizarse ningún ajuste de hora.
Nota
AUTO: no muestra ningúnámibo) Según horas de conmutación programados
DATOS TÉCNICOS
Dimensiones Al x An x L 45 x 17,5 x 60 mm
Pesoapproximado 90g
Tensión de alimentación vvase impresión del equipo
Consumo de potencia 5 VA
Potencia de corte
- carga ohmica 16 A/250 V AC
- cargo inductiva cos 0.68 A/250 V AC
- Carga incandescente 1000 W
Salida libre de potencial
Tipo de contactos 1 conmutador
Temperatura ambiente de -25^ a +55^
Clase de proteccion II
Precisión ±2.5 s/día a 20°C
Reserva de marcha 3 años a partir de la calidad de fabrica
a +20°C
Maniobra minima
1 min.
Posiciones de memoria
50
Formación de bloques de días
fija/libre elección
de laamera
sí
Visualización estado de canales
sí
Precintable
