MANUALE UTENTE LOU EDILKAMIN

LOU I Installazione, uso e manutenzione pag. 2 UK Installation, use and maintenance pag. 17 F Installation, usage et maintenance pag. 33 E Instalación, uso y mantenimiento pag. 49 D Installations-, Betriebs- und Wartungsanleitung pag. 65 NL Installatie, gebruik en onderhoud pag. 81 DK Installation, brug og vedligeholdelse pag. 97 P Instalação, uso e manutenção pag. 113- 2 - ITALIANO Gentile Signora / Egregio Signore La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto. Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fi ne di poterne sfruttare al meglio ed in totale sicu- rezza tutte le prestazioni. Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l’acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA. NOTA - Dopo aver disimballato il prodotto, si assicuri dell’integrità e della completezza del contenuto (radiocomando, maniglia “mano- fredda” per apertura antina interna, libretto di garanzia, guanto, CD/scheda tecnica, spatola, sali deumidifi canti). In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l’acquisto, cui va consegnata copia del libretto di garanzia e del documento fi scale d’acquisto. - Messa in servizio/collaudo Dev’essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT ) pena la decadenza della garan- zia. La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e fi nalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative. Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino. - installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l’azienda produttrice da ogni eventuale danno derivante dall’uso. - il numero di serie, necessario per l’identifi cazione della stufa, è indicato: - nella parte alta dell’imballo - sul libretto di garanzia reperibile all’interno del focolare - sulla targhetta applicata sul retro dell’apparecchio; Detta documentazione dev’essere conservata per l’identifi cazione unitamente al documento fi scale d’acquisto i cui dati dovran- no essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione; - i particolari rappresentati sono grafi camente e geometricamente indicativi. La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192 Dichiara sotto la propria responsabilità che: La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006 STUFE A PELLET, a marchio commerciale EDILKAMIN, denominata LOU N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 095): Rif. Targhetta dati Altresì dichiara che: stufa a pellet di legno LOU rispetta i requisiti delle direttive europee: 2006/95/CE - Direttiva Bassa Tensione 2004/108/CE - Direttiva Compatibilità Elettromagnetica EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell’ apparecchiatura in caso di sostituzione, montaggio e/o modifi che effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.- 3 - ITALIANO

PRINCIPIO DI FUNZIONAMENTO

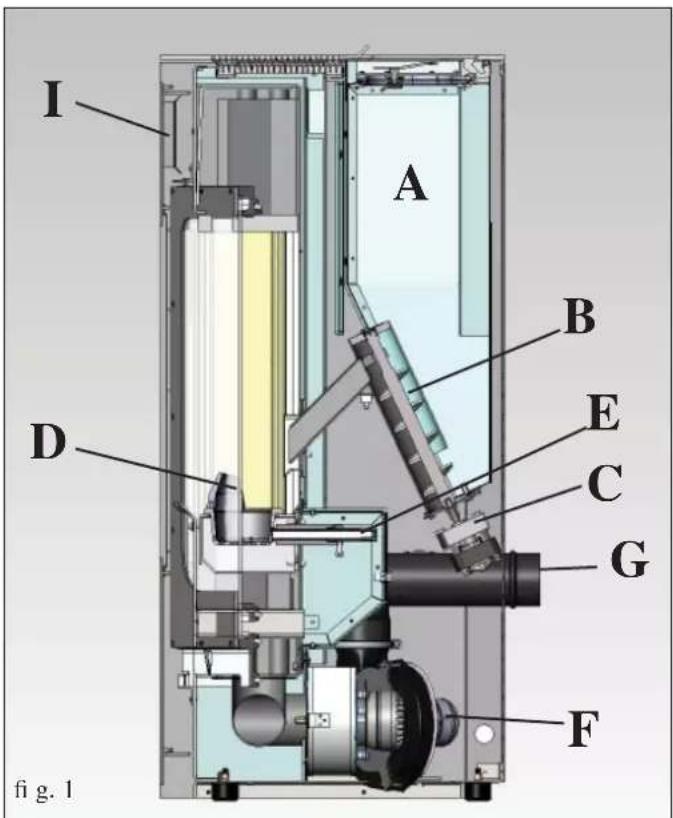

La stufa LOU è completamente ermetica rispetto all’am- biente d’installazione; cioè signifi ca che l’aria (di combu- stione e pulizia vetro) viene prelevata direttamente dall’e- sterno evitando quindi anche il minimo utilizzo di aria dall’ambiente di installazione. Di conseguenza risulta idonea per l’impiego in case defi nite“PASSIVE”. Per rispettare l’ermeticità della stufa il tubo di collegamento per l’ingresso dell’aria comburente deve essere collegato all’e- sterno utilizzando appositi tubi e raccordi ermetici. La stufa produce aria calda utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla fi gura 1). Il combustibile (pellet) prelevato dal serbatoio di stoccaggio (A) tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D). L’accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite l’estrattore fumi (F). I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso estrattore (F), ed espulsi dal bocchettone (G) ubicato nella zona bassa del retro della stufa. Il focolare (realizzato in Vermiculite) è chiuso frontalmente da due antine sovrapposte: - una esterna in vetro ceramico (per l’apertura utilizzare l’appo- sito guanto in dotazione). - una interna in vetro ceramico a contatto con il fuoco (per l’apertura utilizzare l’apposita maniglia “manofredda”). La quantità di combustibile e l’estrazione fumi/alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software con sistema Leonardo

, al fi ne di ottenere una com- bustione ad alto rendimento e basse emissioni. Tutte le fasi di funzionamento sono gestite tramite radiocoman- do fornito in dotazione. La stufa è dotata di una presa seriale per collegamento, con ca- vetto optional (cod. 640560), a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati ect.).

La stufa LOU è progettata per scaldare, attraverso una combu- stione automatica di pellet nel focolare, il locale nel quale si trova sia, per irraggiamento che per movimento di aria che esce dalla griglia frontale (I).

• L’apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fi siche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio.

• I principali rischi derivabili dall’impiego della stufa possono essere legati a una non corretta installazione, a un diretto con- tatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all’introdu- zione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione o ripetuto azionamento del tasto di accensione senza aver svuotato il crogiolo.

• Nel caso di mancato funzionamento di componenti o ano- malie, la stufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, il cui intervento non deve essere ostacolato.

• Per un regolare funzionamento la stufa deve essere installata rispettando quanto indicato su questa scheda.

• Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

• Usare come combustibile solo pellet di legno diam. 6 mm di ottima qualità e certifi cato

• In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet.

• Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infi ammabili.

• Le parti del focolare e del serbatoio devono essere solo aspi- rate e solo a FREDDO.

• Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.

• Evitare di aprire il portello della camera di combustione a stu- fa calda, ma aspettare che il prodotto si raffreddi naturalmente.

• La stufa non deve funzionare con l’antina aperta, con il vetro rotto o con il portello caricamento pellet aperto.

• Non deve essere utilizzata come scala o come base di appoggio.

• Non appoggiare biancheria direttamente sulla stufa per asciugare. Eventuali stendibiancheria o simili devono essere collocati dalla stufa ad una distanza di sicurezza (pericolo di incendio).

• Assicurarsi che la stufa venga installata e accesa da CAT abi- litato Edilkamin (centro assistenza tecnica) secondo le indica- zioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.

• Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l’appo- sito guanto).

• Non depositare oggetti non resistenti al calore nelle immedia- te vicinanze della stufa.

• Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

• Non occludere le aperture di aerazione nel locale di installa- zione, né gli ingressi di aria della stufa stessa.

• Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.

• Non inserire riduzioni sui tubi di scarico fumi.

• La stufa deve essere installata in locali adeguati alla preven- zione antincendio e dotati di tutti i servizi (alimentazione e scarichi) che l’apparecchio richiede per un corretto e sicuro funzionamento.

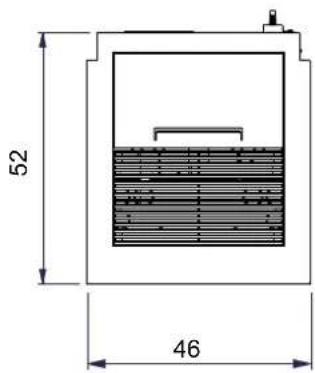

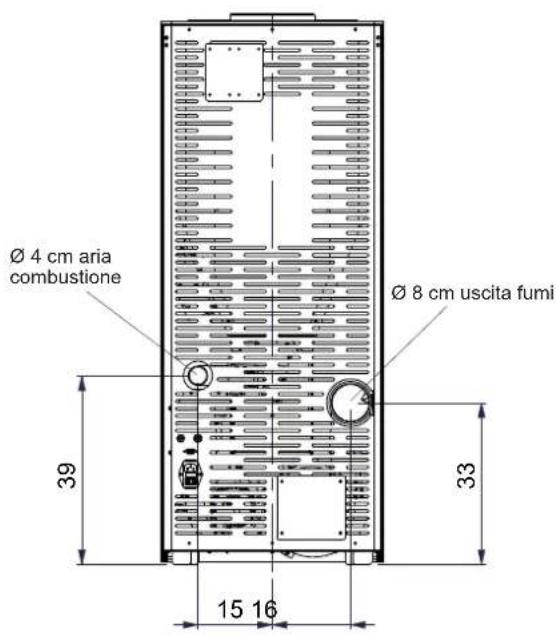

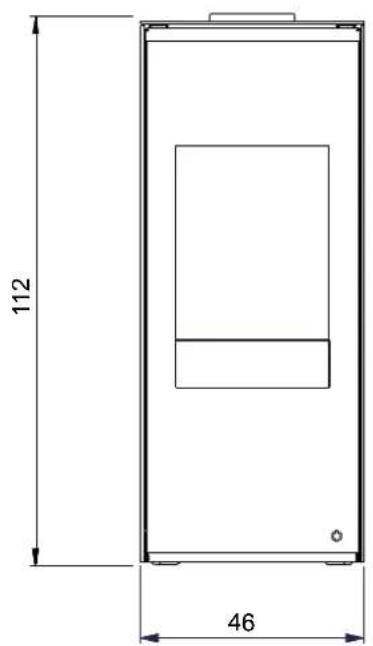

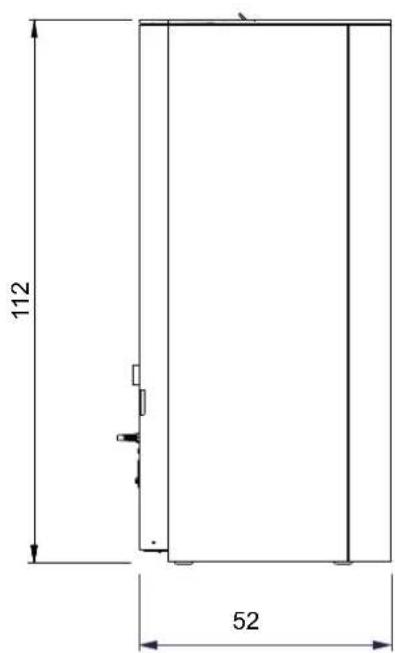

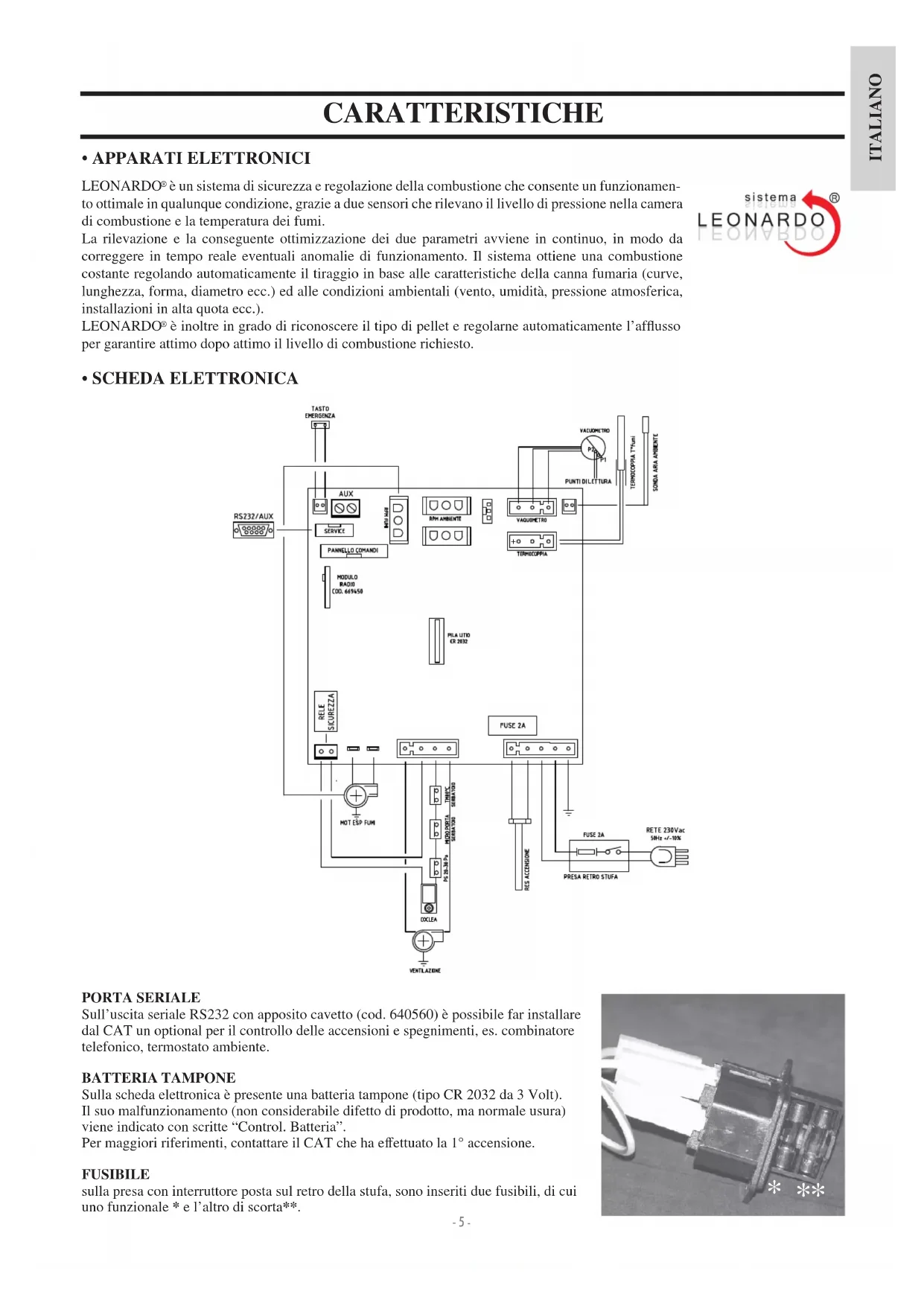

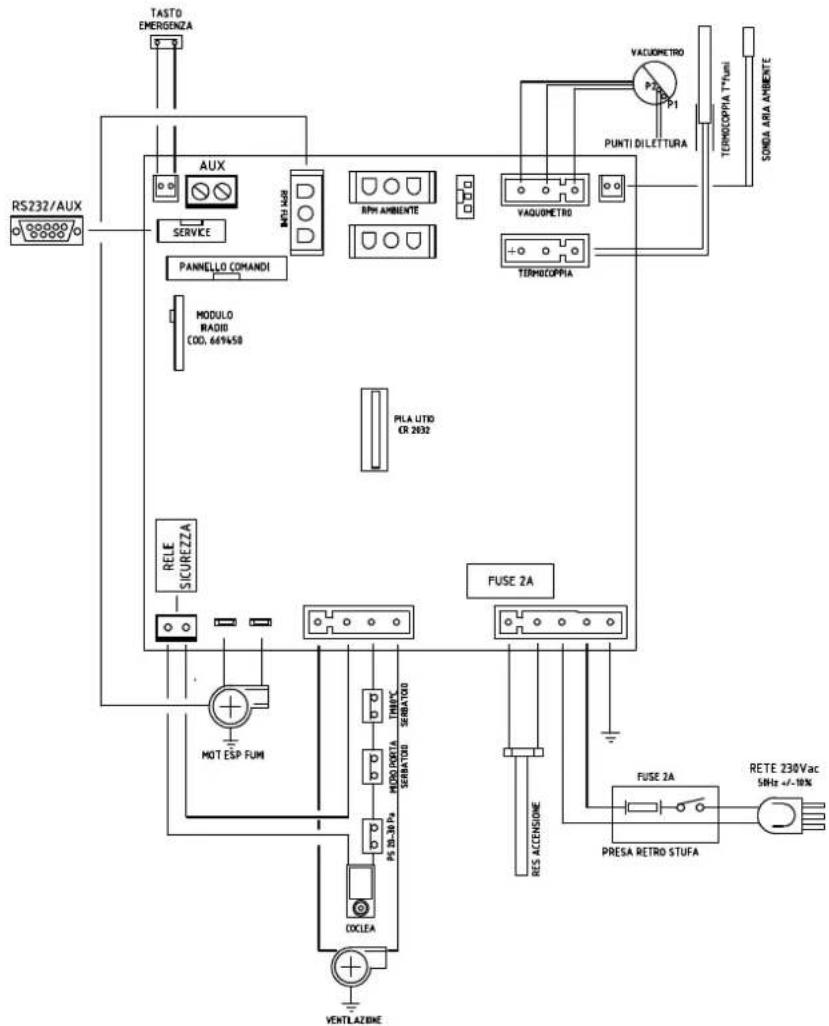

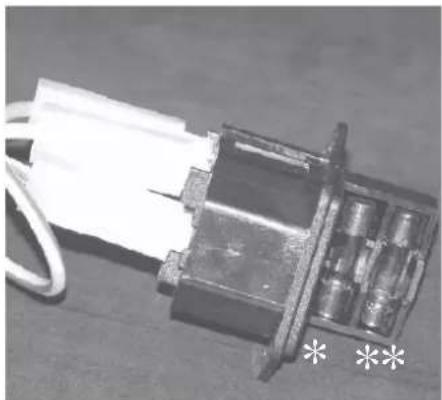

ITALIANO CARATTERISTICHE PORTA SERIALE Sull’uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente. BATTERIA TAMPONE Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritte “Control. Batteria”. Per maggiori riferimenti, contattare il CAT che ha effettuato la 1° accensione. FUSIBILE sulla presa con interruttore posta sul retro della stufa, sono inseriti due fusibili, di cui uno funzionale * e l’altro di scorta**.

è un sistema di sicurezza e regolazione della combustione che consente un funzionamen- to ottimale in qualunque condizione, grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo, in modo da correggere in tempo reale eventuali anomalie di funzionamento. Il sistema ottiene una combustione costante regolando automaticamente il tiraggio in base alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.). LEONARDO

è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l’affl usso per garantire attimo dopo attimo il livello di combustione richiesto.

• Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifi che e una richiesta di calore di 33 Kcal/m³ ora. CARATTERISTICHE ELETTRICHE Alimentazione 230Vac +/- 10% 50 Hz Interruttore on/off si Potenza assorbita media 100 W Potenza assorbita in accensione 400 W Frequenza radiocomando (fornito) onderadio 2,4 GHz Protezione su alimentazione generale * (vedi pag. 5) Fusibile T2A, 250 Vac 5x20 Protezione su scheda elettronica * Fusibile T2A, 250 Vac 5x20 N.B. 1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica. 2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifi che devono essere fatte da personale qualifi cato. (prima di effettuare qualsiasi manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica) I dati sopra riportati sono indicativi e rilevati in fase di certifi cazione presso organismo notifi cato. EDILKAMIN s.p.a. si riserva di modifi care i prodotti senza preavviso e a suo insindacabile giudizio. DISPOSITIVI di SICUREZZA

• TERMOCOPPIA: posta sullo scarico fumi ne rileva la temperatura. In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spe- gnimento.

• VACUOMETRO: Posto sull’estrattore fumi, rileva il valore della depressione (rispetto all’ambiente di installazione) in camera di combustione.

• TERMOSTATO DI SICUREZZA: Interviene nel caso in cui la temperatura all’interno della stufa è troppo elevata. Blocca il caricamento del pellet provocando lo spegnimento della stufa.

• PRESSOSTATO SICUREZZA: Interviene nel caso in cui la depressione all’interno della camera di combustione sia insuffi cente per il corretto funzionamento. CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785 Potenza Nominale Potenza Ridotta Potenza termica 8 2,4 kW Rendimento / Effi cienza 93 95,1 % Emissione CO al 13% O

Potenza Nominale Potenza Ridotta Potenza termica 8 2,4 kW Temperatura uscita fumi allo scarico 155 76 °C Tiraggio minimo 0 - 5 Pa Portata fumi 5,8 3,2 g/s Classifi cazione focolare secondo DIBt FB 22 FC 52x -- 7 - ITALIANO INSTALLAZIONE A: canna fumaria in acciaio coibentata B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto C-E: presa d’aria dall’ambiente esterno (sezione passante minimo 80 cm²) D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura COMIGNOLO Le caratteristiche fondamentali sono: - sezione interna alla base uguale a quella della canna fumaria - sezione di uscita non minore del doppio di quella della canna fumaria - posizione al di sopra del colmo tetto ed al di fuori delle zone di refl usso ( vedi norma UNI 10683). SCARICO FUMI Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi) Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm posto sul retro. Lo scarico fumi deve essere collegato con l’esterno utilizzando tubi in acciaio certifi cati EN 1856. Il tubo deve essere sigil- lato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature). L’unico tratto orizzontale ammeso può avere lunghezza fi no a 2 m. E’ possibile un numero di curve con ampiezza max. 90° (rispetto alla verticale) fi no a tre. E’ necessario (se lo scarico non si inserisce in una canna fuma- ria) un tratto verticale di almeno 1,5 mt e un terminale antiven- to (riferimento UNI 10683). Il condotto verticale può essere interno o esterno. Se il canale da fumo è all’esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi. Se la canna fumaria esistente è più grande di ø 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio ø 80 mm). Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli e condotti di fumo ai quali sono collegati gli ap- parecchi utilizzatori di combustibili solidi devono venire puliti almeno una volta all’anno (verifi care se nella propria nazione esiste una normativa al riguardo). L’assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo. Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet. Rivolgersi a personale specializzato prima di riavviare la mac- china. La stufa è progettata per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento la stufa. In questo caso non far funzionare l’ap- parecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il Centro Assistenza Tecnica autorizzato Edilkamin. CASI TIPICI Fig. 1 Fig. 2 Tutte le leggi locali e nazionali e le Norme Europee devono essere soddisfatte nell’installazione e nell’uso dell’apparecchio. In Italia fare riferimento alla norma UNI 10683/2012, nonché ad eventuali indicazioni regionali o delle ASL locali. E’ indispensabile comunque fare riferimento alle leggi vigenti nelle singole nazioni. In caso di installazione in condominio, chiedere parere preventivo all’amministratore.

VERIFICA DI COMPATIBILITA’ CON ALTRI

DISPOSITIVI In Italia la stufa NON deve essere installata nello stesso am- biente in cui si trovano apparecchi da riscaldamento a gas del tipo B (es. caldaie a gas, stufe e apparecchi asserviti da cappa aspirante) in quanto la stufa potrebbe mettere in depressione l’ambiente compromettendo il funzionamento di tali apparecchi oppure esserne infl uenzata. Ai sensi della norma UNI 10683 la stufa può essere installata anche in camera da letto. VERIFICA ALLACCIAMENTO ELETTRICO (posiziona- re la presa di corrente in un punto facilmente accessibile) La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico. Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa. L’impianto elettrico deve essere a norma; verifi care in parti- colare l’effi cienza del circuito di terra. La non effi cienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico. La linea di alimentazione deve essere di sezione adeguata alla potenza dell’apparecchiatura. POSIZIONAMENTO Per il corretto funzionamento la stufa deve essere posizionata in bolla.Verifi care la capacità portante del pavimento.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa deve essere installata nel rispetto delle seguenti condi- zioni di sicurezza: - distanza minima sui lati e sul retro di 20 cm dai materiali infi ammabili. - davanti alla stufa non possono essere collocati materiali infi ammabili a meno di 80 cm. Se non risultasse possibile rispettare le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare ogni rischio di incendio. In caso di collegamento con parete in legno o altro materiale infi ammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

La stufa è adatta per l’installazione anche in case defi nite “passive”. In questo caso è indispensabile prelevare l’aria per la combustione collegando (in modo ermetico) con l’esterno il bocchettone presente sul retro della stufa stessa tramite un tubo ø 4 cm. Accertarsi che la presa d’aria esterna venga posizionata in maniera tale da non poter venire ostruita. In tutti gli altri tipi di case la stufa può essere installata in modo tradizionale e quindi anche con utilizzo di aria ambiente (rispettare comunque le norme tecniche di riferimento). Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve. In ogni caso lungo tutto il percorso del con- dotto presa aria deve essere garantita una sezione libera almeno di 12 cm². Il terminale esterno del condotto presa aria deve terminare con un tratto a 90° gradi verso il basso o con una protezione antivento ed essere protetto con una rete anti insetti che comunque non riduca la sezione passante utile di 12 cm². ispezione- 8 - ITALIANO

diametro : 6 millimetri lunghezza massima : 40 mm umidità massima : 8 % resa calorica : 4300 kcal/kg almeno L’uso di pellet con diverse caratteristiche implica la necessità di una specifi ca taratura della termostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione. L’uso di pellet non idonei può provocare: diminuzione del ren- dimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, … Una semplice analisi del pellet può essere condotta visivamente: Buono: liscio, lunghezza regolare, poco polveroso. Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei. NOTA sul combustibile. LOU è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa. Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei. E’ commercializzato in sacchetti da 15 Kg. Per NON compromettere il funzionamento della termostufa è indispensabile NON bruciarvi altro. L’impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia. Edilkamin ha progettato, testato e programmato i propri pro- dotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

La messa in servizio, la prima accensione ed il collaudo devono essere eseguiti da un centro assistenza autorizzato Edilkamin (CAT) nel rispetto della norma UNI 10683. Detta norma indica le operazioni di controllo da eseguire al fi ne di accertare il corretto funzionamento del sistema. Il CAT provvederà anche a tarare la stufa in base al tipo di pel- let e alle condizioni di installazione attivando così la garanzia. La mancata prima accensione da parte di un C.A.T. autorizzato Edilkamin non consente l’attivazione della garanzia. Per informazioni consultare il sito www.edilkamin.com Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo. Prima di accendere è comunque necessario verifi care:

• La corretta installazione.

• L’alimentazione elettrica.

• La chiusura della porta, che deve essere a tenuta ermetica

• La pulizia del crogiolo.

• La presenza sul display dell’indicazione di stand-by (data, potenza o temperatura lampeggianti).

CARICAMENTO DEL PELLET NEL SERBATOIO

Per accedere al serbatoio aprire i due portelli sulla parte posteriore del top (A e B - fi g. 1). N.B.:

1) Durante questa operazione NON APPOGGIARE

MAI il sacchetto di pellet sulla griglia superiore, evitando così che il sacchetto di plastica con il calore possa rovinare la vernice del top.

2) Utilizzare apposito guanto in dotazione se si carica la

stufa mentre è in funzione e quindi calda.

3) E’ consigliato il caricamento del pellet nel serbatoio entro

40 secondi dall’apertura del serbatoio stesso.

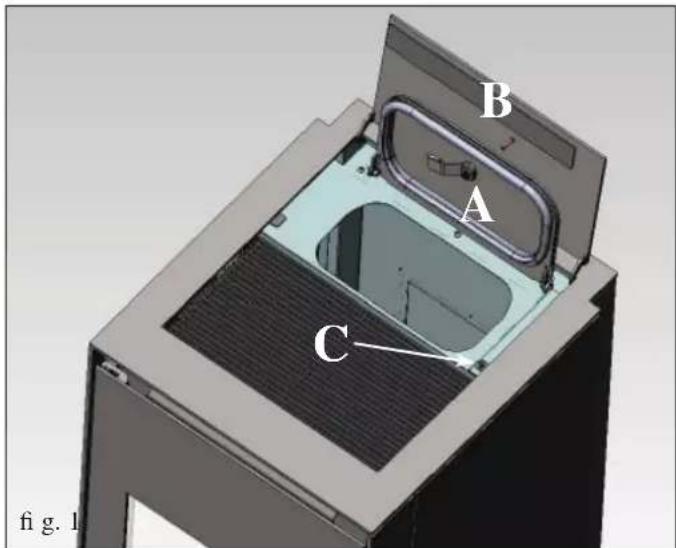

• MICROINTERRUTTORE SERBATOIO PELLET: Un microinterruttore (C - fi g. 1) posto sul portellino esterno B di carico serbatoio pellet , provoca lo spegnimento della stufa se i portellini A e B non sono ermeticamente chiusi.

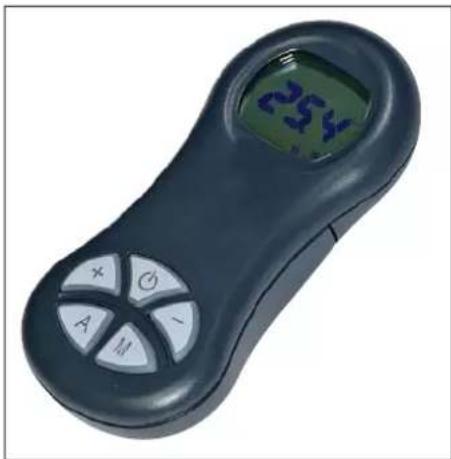

ITALIANO RADIOCOMANDO Serve per gestire tutte le funzioni per l’utilizzo. - icona lampeggiante: radiocomando in ricerca di rete - icona fi ssa: radiocomando con collegamento attivo batteria scarica (n°3 pile alkaline mini stilo AAA) tastiera bloccata (premere “A” e “M” in contemporanea per qualche secondo per bloccare o sbloccare la tastiera) programmazione attivata display alfanumerico composta da 16 cifre disposte in due righe da 8 cifre ciascuna - icona lampeggiante: stufa in fase di accensione - icona fi ssa: stufa in fase di lavoro funzione di regolazione manuale (appare sul display il valore della potenza di lavoro) funzione automatica (appare sul display il valore della temperatura)

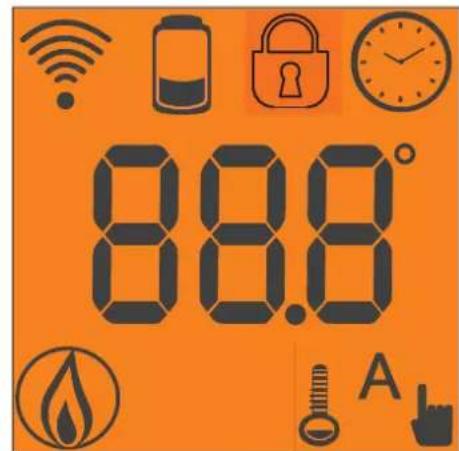

Legenda tasti e display: : per accendere e spegnere (per passare da radiocomando stand by a radiocomando attivo) +/- : per incrementare / decrementare le diverse regolazioni A : per selezionare il funzionamento Automatico M : per selezionare il funzionamento Manuale e per accedere ai menù di controllo e programmazione Sul display si visualizzano altre informazioni utili, oltre alle icone descritte sopra. - Posizione Stand-by: si visualizza la temperatura SET (20°C), i Kg di pellet rimasti (15Kg) nel serbatoio e l’ora corrente (15:33) - Fase di lavoro manuale: si visualizza la potenza impostata (Power 1), i Kg di pellet e l’autonomia residua (15Kg 21H) - Fase di lavoro automatica: si visualizza la temperatura impostata (Set 22°C), i Kg di pellet e l’autonomia residua (15Kg 21H). NON PREMERE PIU’ VOLTE IL TASTO . N.B.: Se il radiocomando non viene utilizzato per alcuni secondi, il display si oscura, perchè viene attivata la funzione di rispar- mio energetico. Il display si riattiva premendo un tasto qualsiasi. Disattivazione ventilazione Per disattivare/riattivare la ventilazione della stufa procedere come segue: premere per 2” il tasto M, premere 2 volte il tasto +, si visualizza a display “COMFORT AIR”, comfermare tale visualizzazione con il tasto M, si accede così al menù di selezione ven- tilazione. Con i tasti +/- si passa alternativamente dalla visualizzazione COMFORT AIR (ventilazione attiva) alla visualizzazione “AIR OFF” (ventilazione disattiva), premere il tasto per salvare l’impostazione.- 10 - ITALIANO

Riempimento coclea. Al primo utilizzo o in caso di svuotamento completo del serba- toio del pellet, per riempire la coclea premere contemporanea- mente i tasti “+” e “–” dal radiocomando, per qualche secondo; dopo di che, lasciati i tasti, a display compare la scritta “RICA- RICA”. L’operazione è da eseguirsi prima dell’accensione se la stufa si è fermata per esaurimento pellet, a fi ne operazione svuotare il crogiolo prima di accendere. E’ normale che nel serbatoio resti una quantità residua di pellet che la coclea non riesce caricare il pellet. Accensione automatica A stufa in stand by, premendo per 2” il tasto , sul radioco- mando, si avvia la procedura di accensione e viene visualizzata la scritta “Avvio”, contemporaneamente ha inizio un conto alla rovescia in secondi (da 1020 a 0). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automatica- mente abbreviata se la scheda rileva il superamento di alcuni test. Dopo circa 5 minuti compare la fi amma. Accensione manuale In casi di temperatura sotto i 3°C che non permetta alla resi- stenza elettrica di arroventarsi a suffi cienza o di temporanea non funzionalità della resistenza stessa, è possibile usare per l’accensione della “diavolina”. Introdurre nel crogiolo un pezzetto di “diavolina” ben accesa, chiudere la porta e premere dal radiocomando. REGOLAZIONE POTENZA

• Funzionamento manuale da radiocomando A stufa in funzione, premendo una volta il tasto “M” sul radio- comando viene visualizzata a display la scritta “POTENZA P” (con indicazione della potenza in cui la stufa sta lavorando), premendo i tasti “+” o “–” è possibile incrementare o decre- mentare la potenza di lavoro della stufa (da “POTENZA P1” a “POTENZA P3” ).

• Funzionamento automatico da radiocomando Premendo il tasto “A” si commuta a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per impostare la temperatura da 5°C a 35°C utilizzare i tasti “+” e “–” e la stufa regola la potenza di lavoro per raggiungere la temperatura impostata. Se si imposta una temperatura infe- riore a quella del locale, la stufa rimarrà in “POTENZA P1”. Spegnimento A stufa funzionante premendo per 2” il tasto dal radioco- mando si avvia la procedura di spegnimento sul display viene visualizzato il conto alla rovescia da 9 a 0 (per un totale di 10 minuti). La fase di spegnimento prevede:

• Interruzione caduta pellet.

• Ventilazione al massimo.

• Motore espulsione fumi al massimo. Non staccare mai la spina durante la fase di spegnimento.

OPERAZIONI EFFETTUABILI SOLO CON RADIOCO-

MANDO Regolazione orologio Premendo per 2” il tasto “M” si accede al Menù “Orologio” che consente di impostare l’orologio interno alla scheda elet- tronica. Premendo successivamente il tasto “M”, appaiono in sequenza e possono essere regolati i seguenti dati: Giorno, Mese, Anno, Ora, Minuti, Giorno della settimana. La scritta SALVO DATI?? da confermare con “M” permette di verifi care l’esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display la scritta Salvataggio). Le operazioni di accensione, spegnimento, regolazione potenza possono essere eseguite tramite il pulsante di emergenza rosso, posizionato sul retro della stufa (vedi pag. 11). Programmatore orario settimanale Premendo per 2 secondi il tasto “M” dal radiocomando si accede alla regolazione dell’orologio e premendo il tasto “+” si accede alla funzione di programmazione oraria settimanale, identifi cata sul display con la descrizione “PROGRAM. ON/ OFF”. Questa funzione permette di selezionare il tipo di programma- zione nelle quali è possibile impostare fi no ad un massimo di tre accensioni. Confermando a display col tasto “M” appare una delle seguenti possibilità: NO PROG ( nessun programma impostato) PROGRAMMA GIORNAL. (unico programma per tutti i giorni) PROGRAM. SETT.NA (programma specifi co per ogni singolo giorno) Con tasti “+” e “–” si passa da un tipo di programmazione all’atro. Confermando col tasto “M” l’opzione “PROGRAMMA GIOR- NAL.” e premendo il tasto “+” si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno. Utilizzando “PROGRAMMA GIORNAL.” il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana. Premendo successivamente il tasto “+” si possono visualizzare: - NO PROG. - 1° progr. (una accensione e uno spegnimento al giorno), 2° progr. (idem), 3° progr. (idem) Usare il tasto “–” per visualizzare in ordine inverso. Se si seleziona 1° programma viene visualizzata l’ora della accensione. A display compare: 1 “ACCESO” ore 10; con il tasto “+” e “–” si varia l’ora e si conferma col tasto “M” (All 1 On/Hour 10). A display compare: 1 “ACCESO” minuti 30; con il tasto “+” e “–” si variano i minuti e si conferma col tasto “M” (1 Off min). Analogamente per il momento dello spegnimento da program- mare e per le successive accensioni o spegnimenti Si conferma premendo “M” all’apparizione della scritta SAL- VO DATI?? sul display. Confermando “PROGRAM. SETT.NA” si dovrà scegliere il giorno nel quale eseguire la programmazione: 7 Do; Progr.1; 1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; Una volta selezionato il giorno, utilizzare i tasti “+” e “–” e confermare col tasto “M” per scegliere da 1 a 3 accensioni, si proseguirà con la programmazione con la stessa modalità con la quale si esegue un “PROGRAMMA GIORNAL.”, sceglien- do per ogni giorno della settimana se attivare una programma- zione stabilendone numero di interventi ed a quali orari. in caso di errore in qualunque momento della programmazione si può uscire dal programma senza salvare premendo tasto , a display comparirà NO SALVATAGGIO.- 11 - ITALIANO

Variazione carico pellet (con autoregolazione disattivata) Premendo per due secondi il tasto “M” dal radiocomando e scorrendo le indicazioni del display con i tasti “+” e “–” , si incontra la descrizione “Menù utente”, poi confermando appare la scritta “ADJ-PELLET ; ADJ-TIRAGGIO e MENU RADIO” (CAT). E’ possibile correggere manualmente la caduta del pellet, va- riandone la portata in termini percentuali (+/- 30 %). Confermando questa funzione con il tasto menù si accede ad una regolazione del caricamento del pellet, diminuendo il valo- re impostato si diminuisce il caricamento del pellet, incremen- tando il valore impostato si aumenta il caricamento del pellet. Questa funzione può essere utile nel caso in cui sia cambiato il tipo di pellet per il quale è stato tarato la stufa e sia quindi necessaria una correzione del caricamento. Se tale correzione non fosse suffi ciente contattare il CAT, centro assistenza tecnica autorizzato Edilkamin, per stabilire il nuovo assetto di funzionamento. Nota sulla variabilità della fi amma: Eventuali variazioni dello stato della fi amma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fi amma di combusti- bile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue (NB:che NON si sostituiscono alla necessaria aspirazione a freddo da parte dell’utente prima dell’accensione). SEGNALAZIONE RISERVA La stufa è dotata di funzione elettronica per determinare il quantitativo di pellet residuo nel serbatoio. Il sistema, integrato all’interno della scheda elettronica per- mette di visualizzare in qualsiasi momento quanti Kg mancano all’esaurimento pellet . È importante per il corretto funzionamento del sistema che durante la prima accensione (a cura del CAT) venga eseguito il seguente procedimento. Si tratta di un riferimento indicativo. Una maggior precisione si ottiene con un regolare azzeramento prima del nuovo carica- mento. Edilkamin non risponderà in alcun modo di variazioni rispetto all’indicato (può dipendere da fattori esterni). Sistema riserva pellet Prima di attivare il sistema, è necessario caricare nel serbatoio un sacchetto di pellet e utilizzare la stufa fi no ad esaurimen- to del combustibile caricato. Ciò al fi ne di ottenere un breve rodaggio del sistema. Dopo di che è possibile riempire completamente il serbatoio e quindi mettere in funzione la stufa. Durante il funzionamento, nel momento in cui sarà possibile caricare un intero sacchetto da 15 Kg di pellet (utilizzare il guanto in dotazione), apparirà a display, lampeggiando ad intermittenza, la scritta “RISERVA”. A questo punto dopo aver versato un sacchetto di pellet, è ne- cessario inserire in memoria l’avvenuto carico dei 15 Kg. A tal fi ne procedere come segue:

1. premere il tasto “M” (per circa 3-4 secondi) fi no alla com-

parsa della scritta “OROLOGIO”.

2. premere il tasto “+” fi no alla comparsa della scritta “RISER-

3. premere il tasto “M” per la comparsa della seguente videata,

Kg residui nel serbatoio Kg caricati pulsante di emergenza fi g. 1 quindi con il tasto “+” portare la cifra (*) al valore pari ai Kg di pellet caricati (15 kg nel caso sopra ipotizzato).

4. premere il tasto “M” per confermare

5. premere il tasto per uscire.

A seguito dell’effettuazione dell’operazione di cui sopra il sistema dopo il consumo di 15 Kg farà nuovamente apparire lampeggiando ad intermittenza la scritta “RISERVA”. Dopo di che dovrà essere ripetuta l’operazione procedendo dal punto 1 al punto 5.

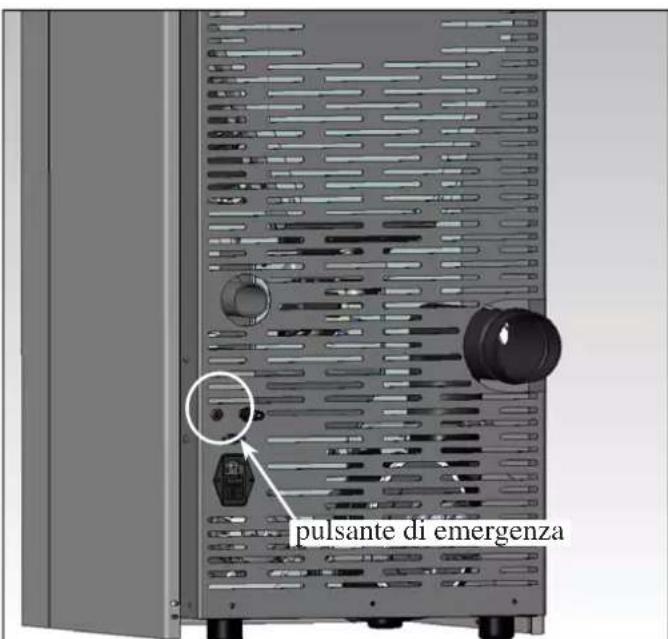

PULSANTE DI EMERGENZA

Nel caso in cui il radiocomando fosse guasto, è possibile accedere alle funzioni di base tramite un pulsante di emergenza rosso, posizionato sul retro della stufa (vedi fi g. 1). Premere il pulsante una o più volte per attivare la funzione desiderata:

premendo il pulsante rosso per 2” si accende.

premendo il pulsante rosso per 2” si spegne.

modalità manuale, premendo il pulsante rosso si passa da P1 sino a P3.

modalità automatica, premendo il pulsante rosso si passa da 5°C a 30°C.- 12 - ITALIANO MANUTENZIONE

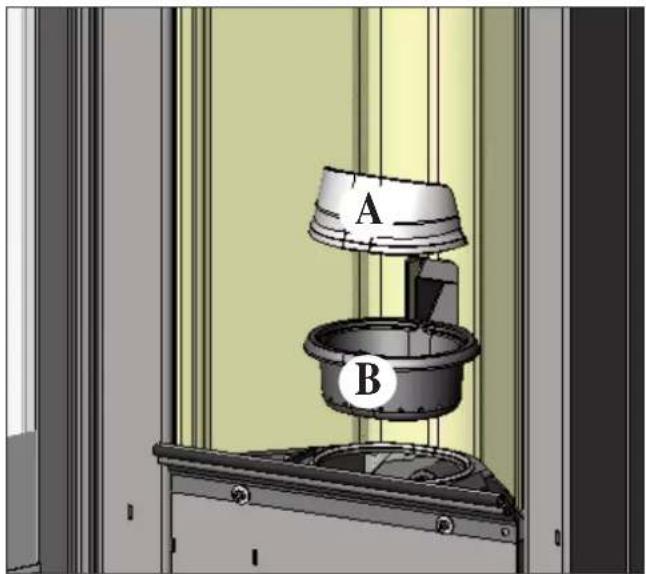

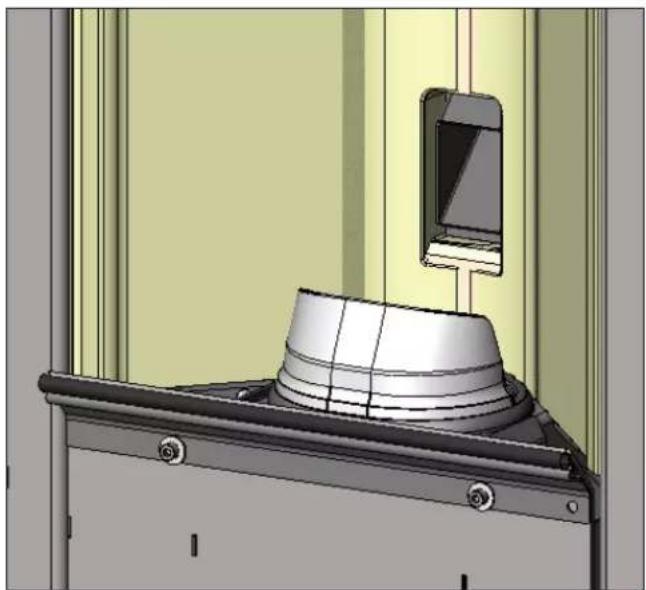

fi g. A fi g. B fi g. C Prima di effettuare qualsiasi manutenzione, scollegare l’ap- parecchio dalla rete di alimentazione elettrica. Una regolare manutenzione è alla base del buon funziona- mento della stufa Eventuali problemi dovuti alla mancata manutenzione cau- seranno la decadenza della garanzia. MANUTENZIONE GIORNALIERA Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica

• L’intera procedura richiede pochi minuti, deve essere effettua- ta con l’aiuto di un aspirapolvere (vedi optional pag. 16).

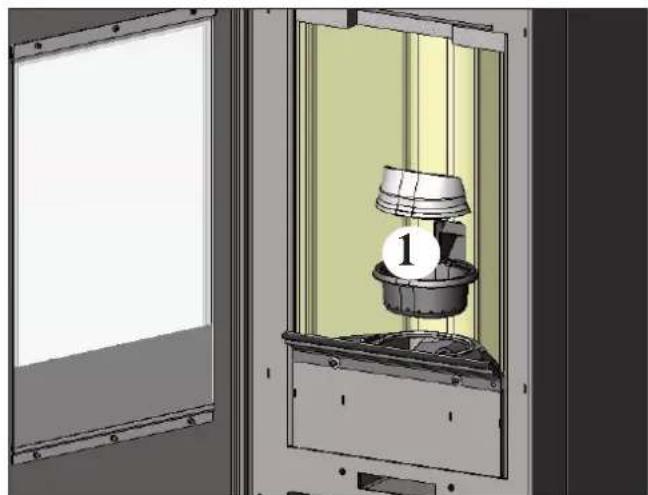

• Aprire l’antina, estrarre il crogiolo (1 - fi g. A) e rovesciare i residui nel cassetto cenere (2 - fi g. B).

• NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.

• Estrarre e svuotare il cassetto cenere (2 - fi g. B) in un con- tenitore non infi ammabile (la cenere potrebbe contenere parti ancora calde e/o braci).

• Aspirare l’interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.

• Togliere il crogiolo (1 - fi g. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori.

• Aspirare il vano crogiolo, pulire i bordi di contatto del crogio- lo con la sua sede.

• Se necessario pulire il vetro (a freddo) Non aspirare mai la cenere calda, compromette l’aspiratore impiegato e può creare rischio di incendio MANUTENZIONE SETTIMANALE

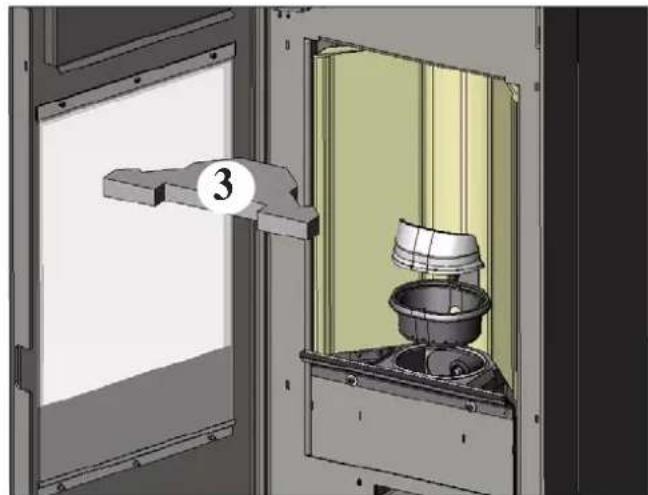

• Estrarre il cielino (3 - fi g. C) e rovesciare i residui nel cassetto cenere (2 - fi g. B). Il cielino è un componente soggetto ad usura, Edilkamin non potrà rispondere di rotture dello stesso, tanto più se la rottura è dovuta alla movimentazione per l’estrazione o il riposiziona- mento dello stesso nella sua sede.

• Pulire la camera di combustione e il vano estrattore fumi (4 - fi g. B).

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica) Consiste nella:

• Pulizia generale interna ed esterna

• Pulizia accurata dei tubi di scambio posti all’interno della griglia uscita aria calda ubicata nella parte alta del frontale della stufa

• Pulizia accurata e disincrostazione del crogiolo e del relativo vano

• Pulizia estrattore fumi, verifi ca meccanica dei giochi e dei fi ssaggi

• Pulizia canale da fumo (eventuale sostituzione della guarnizio- ne sul tubo scarico fumi)

• Pulizia condotto fumi

• Svuotamento del serbatoio pellet e aspirazione del fondo.

• Pulizia del vano ventilatore estrazione fumi, pulizia sensore di fl usso, controllo termocoppia.

• Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa

• Pulizia /controllo del pannello sinottico

• Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione

• Pulizia serbatoio pellet e verifi ca giochi assieme coclea-motori- duttore

• Verifi ca ed eventuale sostituzione del tubicino del pressostato

• Sostituzione della guarnizione portello

• Collaudo funzionale, caricamento coclea, accensione, funziona- mento per 10 minuti e spegnimento In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo e del condotto passaggio fumi ogni 3 mesi. ATTENZIONE !!! Dopo la normale pulizia, il NON CORRETTO accoppiamen- to del crogiolo superiore (A) (fi g. D) con il crogiolo inferiore (B) (fi g. D) può compromettere il funzionamento della stufa. Quindi prima dell’accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (fi g. E) senza presenza di cenere o incombusti sul perimetro di contatto. Ricordiamo che l’uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l’accensione im- provvisa dei gas all’interno della camera di combustione con conseguente rottura del vetro della porta. N.B.: - E’ vietata ogni modifi ca non autorizzata - Utilizzare pezzi di ricambio raccomandati dal costruttore - L’impiego di componenti non originali implica la decadenza della garanzia- 14 - ITALIANO

CONSIGLI PER POSSIBILI INCONVENIENTI

In caso di problemi la stufa si arresta automaticamente eseguendo l’operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni). Non staccare mai la spina durante la fase di spegnimento per blocco. Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (600 secondi con riscontro sonoro) e quindi premere il tasto

Non riaccendere la stufa prima di aver verifi cato la causa del blocco e RIPULITO/SVUOTATO il crogiolo. SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Segnalazione: Verifi ca/estratt. (interviene se il sensore giri estrattore fumi rileva un’anomalia)

Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi Azioni: • Verifi care funzionalità estrattore fumi (collegamento sensore di giri) (CAT)

• Verifi care pulizia canale da fumo

• Verifi care impianto elettrico (messa a terra)

• Verifi care scheda elettronica (CAT) 2) Segnalazione: Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato inter pretando ciò come assenza di fi amma) Inconveniente: Spegnimento per crollo temperatura fumi La fi amma può essere mancata perché: - Verifi care mancanza pellet nel serbatoio - Verifi care se troppo pellet ha soffocato la fi amma, verifi care qualità pellet (CAT) - Verifi care se è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi) (CAT) - Intervento del pressostato di sicurezza per intasamento /occlusione del tubo di scarico dei fumi o della canna fumaria (verifi care da un tecnico abilitato - spazzacamino) - Intervento del termostato di sicurezza del serbatoio. Verifi care che attorno alla stufa non vi siano oggetti che ostruiscano la ventilazione oppure i ventilatori siano guasti o fermi, in tal caso chiamare CAT.

3) Segnalazione: BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fi amma o non

è raggiunta la temperatura di avvio). Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.

• Verifi care il corretto funzionamento del pressostato (CAT) Distinguere i due casi seguenti: NON è comparsa fi amma Azioni: • Verifi care il posizionamento e pulizia del crogiolo

• Verifi care presenza di pellet nel serbatoio e nel crogiolo

• Verifi care funzionalità resistenza di accensione (CAT)

• Verifi care temperatura ambiente (se inferiore 3°C serve diavolina) e umidità.

• Provare ad accendere con diavolina (vedi pag. 10). E’ comparsa fi amma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio Azioni: • Verifi care funzionalità termocoppia (CAT)

• Verifi care temperatura di avvio impostata nei parametri (CAT)

4) Segnalazione: Mancata/Energia (non è un difetto della stufa).

Inconveniente: Spegnimento per mancanza energia elettrica Azioni: • Verifi care allacciamento elettrico e cali di tensione.

5) Segnalazione: Guasto/TC (interviene se la termocoppia è guasta o scollegata)

Inconveniente: Spegnimento per termocoppia guasta o scollegata Azioni: • Verifi care collegamento della termocoppia alla scheda: verifi care funzionalità nel collaudo a freddo (CAT).

6) Segnalazione: °C fumi/alta (spegnimento per eccessiva temperatura dei fumi)

Inconveniente: Spegnimento per superamento temperatura massima fumi. Azioni: Verifi care: • tipo di pellet (in caso di dubbi chiamare CAT)

• anomalia estrazione fumi (CAT)

• canale fumi ostruito, installazione non corretta (CAT)

• guasto del motoriduttore (CAT)- 15 - ITALIANO

CONSIGLI PER POSSIBILI INCONVENIENTI

7) Segnalazione: Check button (segnala anomalia al pulsante di emergenza)

Azioni: • Verifi care lo stato del pulsante e del suo cavetto di collegamento alla scheda (CAT).

8) Segnalazione: “Control. Batteria”

Inconveniente: la stufa non si ferma, ma si ha la scritta a display. Azioni: • Deve essere sostituita la batteria tampone sulla scheda elettronica (CAT). Si ricorda che è un componente soggetto a regolare usura e quindi non coperto da garanzia.

9) Segnalazione: ALLARME CORRENTE ALTA: Interviene quando viene rilevato un anomalo ed eccessivo

assorbimento di corrente del motoriduttore. Azioni: Verifi care funzionamento (CAT): motoriduttore - Collegamenti elettrici e scheda elettronica.

10) Segnalazione: ALLARME CORRENTE BASSA: Interviene quando viene rilevato un anomalo ed insuffi cente

assorbimento di corrente del motoriduttore. Azioni: Verifi care funzionamento (CAT): motoriduttore - pressostato - termostato serbatoio - collegamenti elettrici e scheda elettronica

11) Inconveniente: Radiocomando ineffi ciente

Azioni: • avvicinarsi alla stufa

• controllare e nel caso cambiare la pila

• Sincronizzazione con ricerca automatica all’attivazione: quando si inseriscono le batterie nel radiocoman do verrà lanciata automaticamente una fase di ricerca canale radio e successivo collegamento con il prodotto rilevato. Al fi ne che ciò avvenga regolarmente, bisognerà aver cura di accendere il prodotto prima di inserire le pile nel radiocomando e trovarsi nell’immediata vicinanza dell’antenna in modo da conquistare con certezza la copertura radio.

• Sincronizzazione con ricerca automatica ad attivazione manuale: è possibile lanciare manualmente una ricerca automatica di un prodotto, sarà suffi ciente eseguire le seguenti semplici operazioni avendo già inseri to le pile nel radiocomando: - Portarsi in vicinanza dell’antenna del prodotto ed assicurarsi che questo sia collegato alla rete elettrica. - Con display spento (standby) premere e mantenere premuto il tasto 0/I per 10”. - Trascorsi i 10”compare a display il messaggio “RICERCA RETE”, rilasciare quindi il tasto 0/I, signifi ca che la fase di ricerca automatica si è attivata. - In qualche secondo avverrà la sincronizzazione automatica del canale radio

12) Inconveniente: Durante la fase di accensione “salta il differenziale” (per il Centro Assistenza Tecnica autorizzato

Edilkamin) Azioni: • Verifi care le condizioni della resistenza di accensione, dell’impianto elettrico e dei componenti elettrici

13) Inconveniente: Aria in uscita non calda:

Azioni: • Verifi care funzionamento del ventilatore. NOTA 1 Tutte le segnalazioni restano visualizzate fi no a che non si interviene sul radiocomando, premendo il tasto

Si raccomanda di non far ripartire la stufa prima di aver verifi cato l’avvenuta eliminazione del problema. Importante riferire al CAT ( centro assistenza tecnica ) cosa segnala il pannello. NOTA 2 Dopo 1000 kg di pellet consumati o altro valore impostato dal CAT durante la prima accensione, a display compare lam- peggiante la scritta “manutenz_ione”. La stufa funziona, ma è necessario far eseguire dal CAT abilitato Edilkamin una manutenzione straordinaria. NOTA 3 Nel caso in cui la stufa a causa della qualità del pellet o dell’installazione particolarmente critica si intasi anticipatamente, comparirà l’indicazione “Chiamare CAT”, procedere come per l’indicazione “manutenz_ione” N.B.: I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all’anno (verifi care se nella propria nazione esiste una normativa al riguardo). Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo. IMPORTANTE !!! Nel caso si manifestasse un principio di incendio nella stufa, nel canale da fumo o nel camino, procedere come segue: - Staccare alimentazione elettrica - Intervenire con estintore ad anidride carbonica CO

- Richiedere l’intervento dei Vigili del fuoco NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA! Successivamente richiedere la verifi ca dell’apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato Edilkamin e far verifi care il camino da un tecnico autorizzato.- 16 - ITALIANO CHECK LIST Da integrare con la lettura completa della scheda tecnica Posa e installazione

• Messa in servizio effettuata da CAT abilitato Edilkamin che ha rilasciato la garanzia

• Presa d’aria nel locale

• Il canale da fumo/la canna fumaria ricevono solo lo scarico della stufa

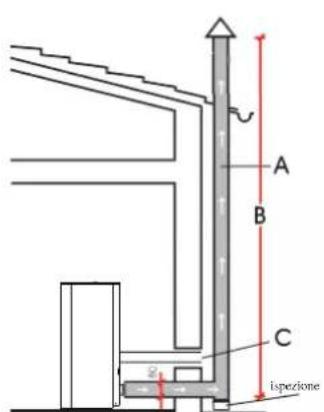

• Il canale da fumo (tratto di condotto che collega la stufa alla canna fumaria) presenta: massimo 3 curve massimo 2 metri in orizzontale

• il comignolo è posizionato oltre la zona di refl usso

• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)

• nell’attraversamento di eventuali materiali infi ammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi Uso

• Il pellet utilizzato è di buona qualità e non umido

• Il crogiolo e il vano cenere sono puliti e ben posizionati

• Il portello è ben chiuso

• Il crogiolo è ben inserito nell’apposito vano RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l’accensione prima di avere svuotato il crogiolo

ACCESSORI PER LA PULIZIA

OPTIONAL COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 281900) E’ possibile ottenere l’accensione a distanza facendo collegare dal CAT (centro assistenza tecnica autorizzato Edilkamin) il combi- natore telefonico alla porta seriale dietro la stufa, tramite cavetto optional (cod. 640560).

INFORMAZIONI AGLI UTENTI
