BRUGSANVISNING LOU EDILKAMIN

Kære kunde. Tillykke med dit valg af vores produkt, som vi takker dig for. Vi beder dig om at læse brugsanvisningen grundigt igennem, inden du tager brændeovnen i brug. Det giver dig mulighed for at udnytte alle dens muligheder i fuld sikkerhed. Hvis du har brug for yderligere oplysninger bedes du kontakte FORHANDLEREN, hvor du har købt brændeovnen, eller besøge vores internetside www.edilkamin.com under rubrikken TEKNISK ASSISTANCE. BEMÆRK - Efter at have pakket brændeovnen ud, skal du sikre dig at den er intakt og komplet i alle dele (fjernstyring, varmehåndtag til åbning af inderste låge, garantibevis, handske, CD/teknisk datablad, børste, affugtningssalt). I tilfælde af anomalier, skal du straks henvende dig til leverandøren, hvor du har anskaffet brændeovnen. Her skal du afl evere en kopi af garantibeviset og kvitteringen for købet. - Førstegangsibrugtagning og afprøvning Skal absolut udføres af det tekniske servicecenter (CAT) autoriseret af Edilkamin. I modsat fald bortfalder garantien. Ibrugtagnin- gen, som beskrevet i standarden UNI 10683/2012, består i en række kontrolprocedurer, som udføres med installeret brændeovn. De har til formål at sikre systemets korrekte funktion, og at det lever op til kravene i lovgivningen. Hos forhandleren, på websiden www.edilkamin.com eller på det grønne nummer, kan du få oplyst det nærmeste servicecenter. - forkerte installationer, forkert udført vedligeholdelse og misbrug af produktet, fritager fabrikanten for ethvert ansvar for skader, som måtte opstå som følge af brugen. - serienummeret til identifi kation af ovnen er angivet: - den øverste del af emballagen - garantibeviset, som ligger inde i brændeovnen - mærkepladen på bagsiden af apparatet. Denne dokumentation skal opbevares af hensyn til identifi kationen sammen med kvitteringen for købet. Dataene skal oplyses, hvis der ønskes yderligere oplysninger og skal vises frem i tilfælde af eventuelt vedligeholdelsesindgreb. - de illustrerede detaljer og deres afbildning er kun vejledende. Undertegnede, EDILKAMIN S.p.a., med hjemsted i Via Vincenzo Monti 47 - 20123 Milano - Momsnummer 00192220192, Erklærer på eget ansvar, at: Pilleovnen, som er angivet nedenfor, stemmer overens med EF-forordning EU 305/2011 (CPR) og den harmoniserede europæiske standard EN 14785:2006 PILLEOVNE, med handelsnavnet EDILKAMIN, betegnet LOU Serienr: Ref. mærkeplade Ydelseserklæring (DoP - EK 095): Ref. Dataskilt Desuden erklæres, at: træpilleovnen LOU lever op til kravene i følgende europæiske direktiver: 2006/95/ EF - Lavspændingsdirektivet 2004/108/ EF - Direktivet om elektromagnetisk kompatibilitet EDILKAMIN S.p.a. fralægger sig ethvert ansvar for fejlfunktioner på ovnen i tilfælde af udskiftning, montering og/eller ændringer udført af andet personale end EDILKAMIN-personale uden undertegnedes autorisation.- 98 - DANSK

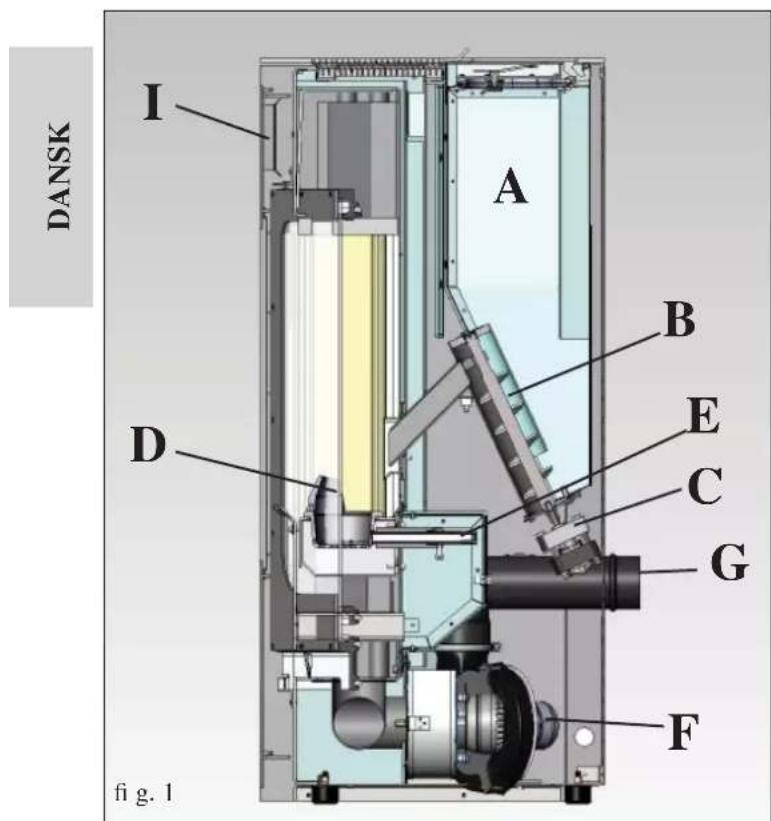

FUNKTIONSPRINCIP LOU-ovnen er fuldt ud hermetisk i forhold til installa- tionsomgivelserne. Det betyder, at luften (til forbrænding og rengøring af glasset) suges ind direkte udefra, så man undgår at bruge luften fra installationsomgivelserne. Derfor er den egnet til brug i huset, som defi neres som “PASSIVE”. For ikke at ødelægge ovnens hermetiske egenskaber skal forbrændingsluften suges ind udefra ved hjælp af hermetiske rør og samlinger. Brændeovnen producerer varm luft vha. træpiller, hvis forbræn- ding styres elektronisk. I det følgende er funktionen beskrevet (bogstaverne henviser til fi gur 1). Brændstoffet (piller) udtages fra magasinet (A) og transporteres til brændeskålen (D) af en snegletransportør (B), som aktiveres af en gearmotor (C). Pillerne tændes af varm luft, som produce- res af en elektrisk modstand (E), og suges ned i brændeskålen af en røgudtrækningsventilator (F). Røgen fra forbrændingen udtrækkes fra brændekammeret gen- nem samme udsugning (F) og udstødes af mundingen (G), der er placeret i den nederste del af ovnens bagside. Brændekammeret, der er lavet i vermiculit) er lukket i front af to låger: - en udvendig i keramisk glas (brug den medfølgende handske ved åbning) - en indvendig i keramisk glas i kontakt med ilden (brug det tilhørende varmehåndtag ved åbning). Mængden af brændsel, røgudledningen og tilførslen af luft til forbrændingen er reguleret af et elektronisk kort, som er udstyret med softwaresystemet Leonardo

, der har til formål at opnå en forbrænding med høj varmeydelse og lave emissioner. Hele driften styres med den medfølgende fjernstyring. Brændeovnen er forsynet med et seriestik, hvor det valgfri kabel (kode 640560) til fjernstyringen tilsluttes (som f.eks. telefondialers, kronotermostater osv.)

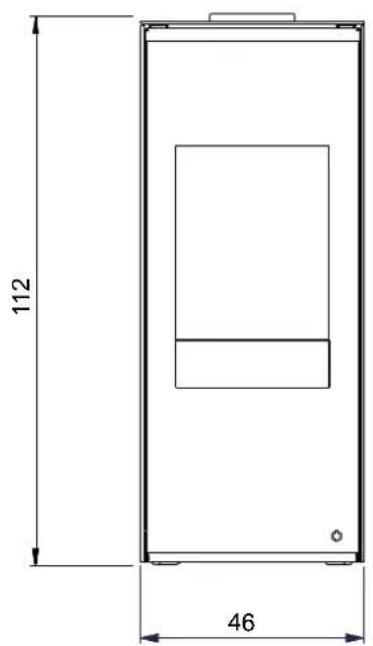

fi g. 1 SIKKERHEDSOPLYSNINGER Brændeovnen LOU er projekteret til at opvarme rummet, hvor den er installeret, gennem en automatisk forbrænding af træpil- ler i brændekammeret. Opvarmningen sker både ved var- meudstråling og ved varmluftsudblæsning fra risten på forsiden (I).

• Apparatet er ikke beregnet til at blive anvendt af mennesker, indbefattet børn, med svage fysiske, sensoriske eller mentale evner. Børnene må overvåges så man er sikker på at de ikke leger med apparatet

• De eneste farer i forbindelse med brug af brændeovnen er forbundet med fejlinstallation eller direkte kontakt med de elektriske, spændingsbærende komponenter (interne), direkte kontakt med ilden og varme komponenter (glas, rør, udstrøm- mende varm luft), afbrænding af fremmedlegemer eller ikke anbefalede brændsler, forkert vedligeholdelse eller gentagen aktivering af tændingstasten uden at have tømt brændeskålen.

• Hvis komponenterne ikke fungerer eller i tilfælde af fejl, er brændeovnen forsynet med sikkerhedsanordninger, som garan- terer slukning, og hvis aktivering ikke må forhindres.

• For at sikre normal funktion, skal brændeovnens installation overholde specifi kationerne i dette ark.

• Når ovnen er tændt, må lågen ikke åbnes. Forbrændingen styres automatisk og alle indgreb er unødvendige.

• Man bør udelukkende anvende træpille af fi n kvalitet og 6 mm diam. og certifi ceret

• Til rengøring af røgkanalen (det stykke rør, som forbinder mundingen til røgudledningen med skorstenen) må der ikke anvendes brændbare produkter.

• Der må under ingen omstændigheder ilægges anden brændsel end træpiller i brændekammeret eller beholderen.

• Brændekammeret og beholderen må kun støvsuges, når de er KOL- DE.

• Glasset rengøres når det er KOLDT med et specialprodukt (f.eks. GlassKamin fra Edilkamin) og en klud.

• Undgå at åbne forbrændingskammerets låge, når ovnen er varm, men vent, indtil ovnen er kølet ned.

• Ovnen må ikke tages i brug med åben låge, med ødelagt glas eller med lågen til ifyldning af piller stående åben.

• Den må ikke bruges som trappe eller støttefl ade.

• Læg ikke vasketøj eller lignende direkte til tørring på ovnen. Eventuelle tøjstativer eller lignende skal placeres i sikker afstand fra ovnen (brandfare).

• Sørg for at brændeovnen placeres og tændes af et CAT-center godkendt af Edilkamin (teknisk servicecenter) i overensstem- melse med angivelserne i dette ark. Dette er en forudsætning for garantiens gyldighed.

• Når brændeovnen er tændt kommer røgudledningsrøret og lågen op på høje temperaturer (rør ikke uden den medfølgende handske).

• Placer aldrig genstande, som ikke er varmeresistente, i nærhe- den af ovnen.

• Brug ALDRIG fl ydende brændstof til at tænde brændeovnen eller live op i gløderne.

• Hold ventilationsåbningerne fri i installationslokalet samt på selve brændeovnen.

• Gør aldrig brændeovnen våd og kom aldrig i nærheden af de elektriske komponenter med våde hænder.

• Indsæt ikke reduktionsstykker på røgudledningsrørene.

• Brændeovnen skal installeres i lokaler med passende bran- dsikring. Lokalet skal have alle nødvendige forsyningslinjer (strøm og udledninger), som er nødvendige, for at bræn- deovnen kan fungere korrekt og sikkert.

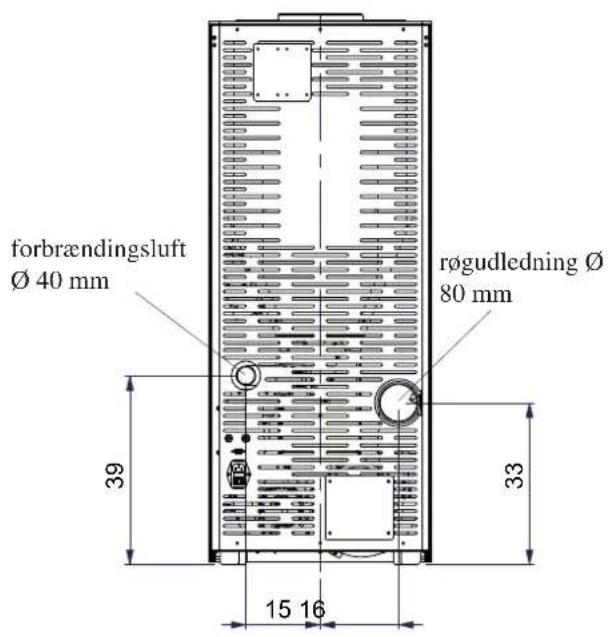

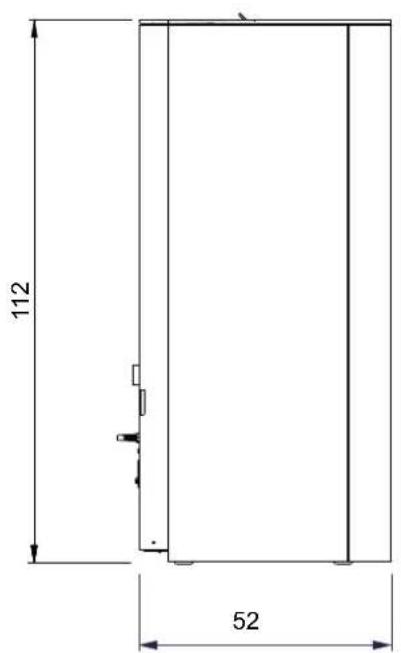

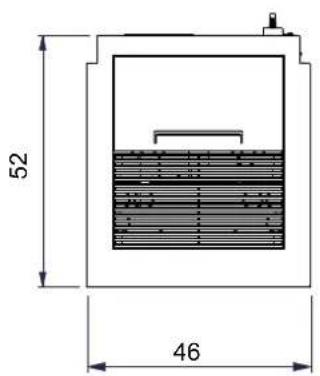

BAGSIDE SIDE BUND FORSIDE røgudledning Ø 80 mm forbrændingsluft Ø 40 mm- 100 - DANSK

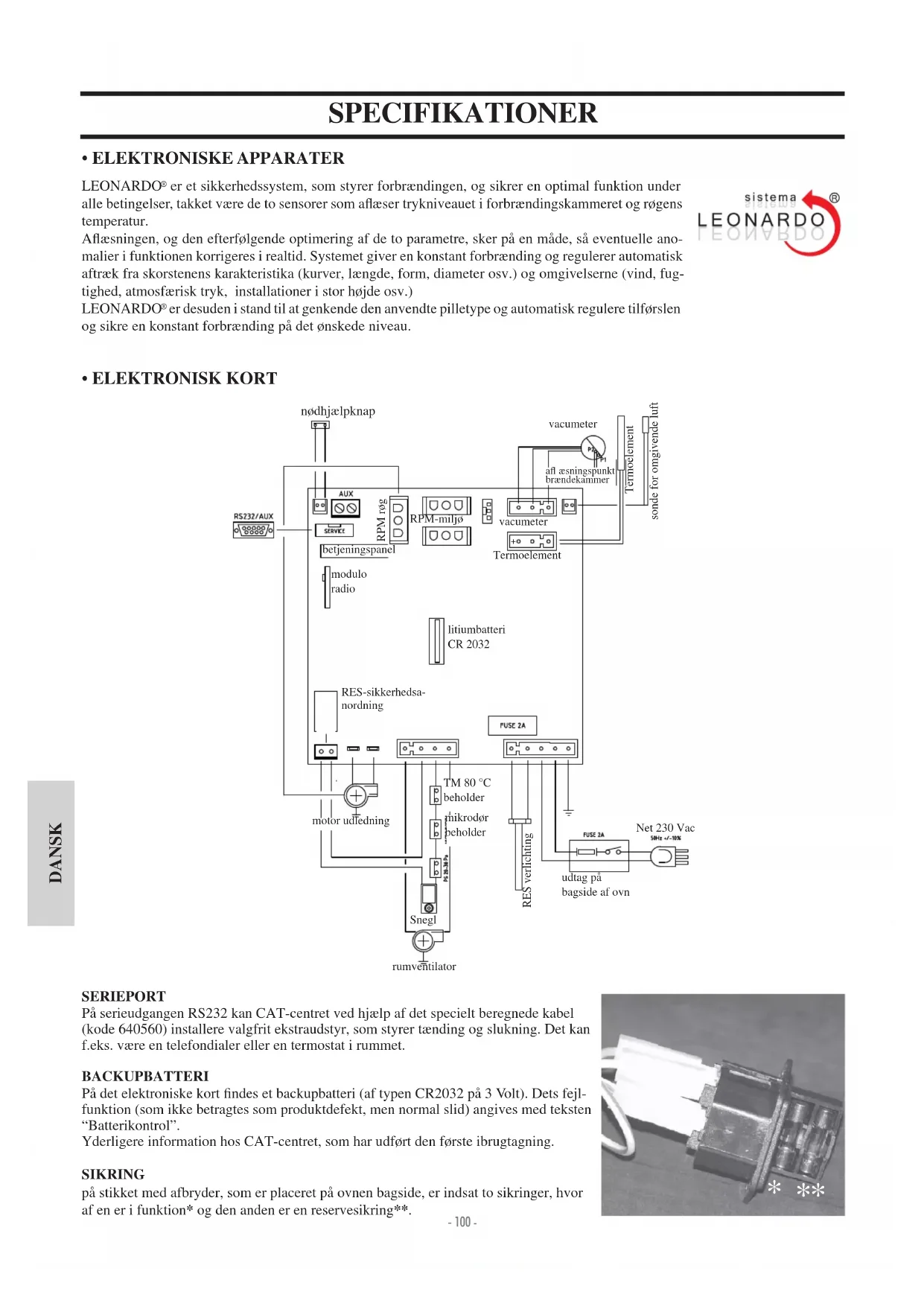

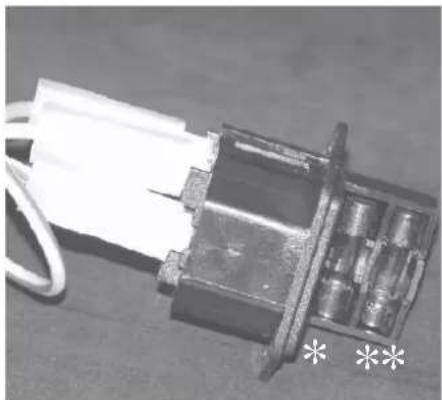

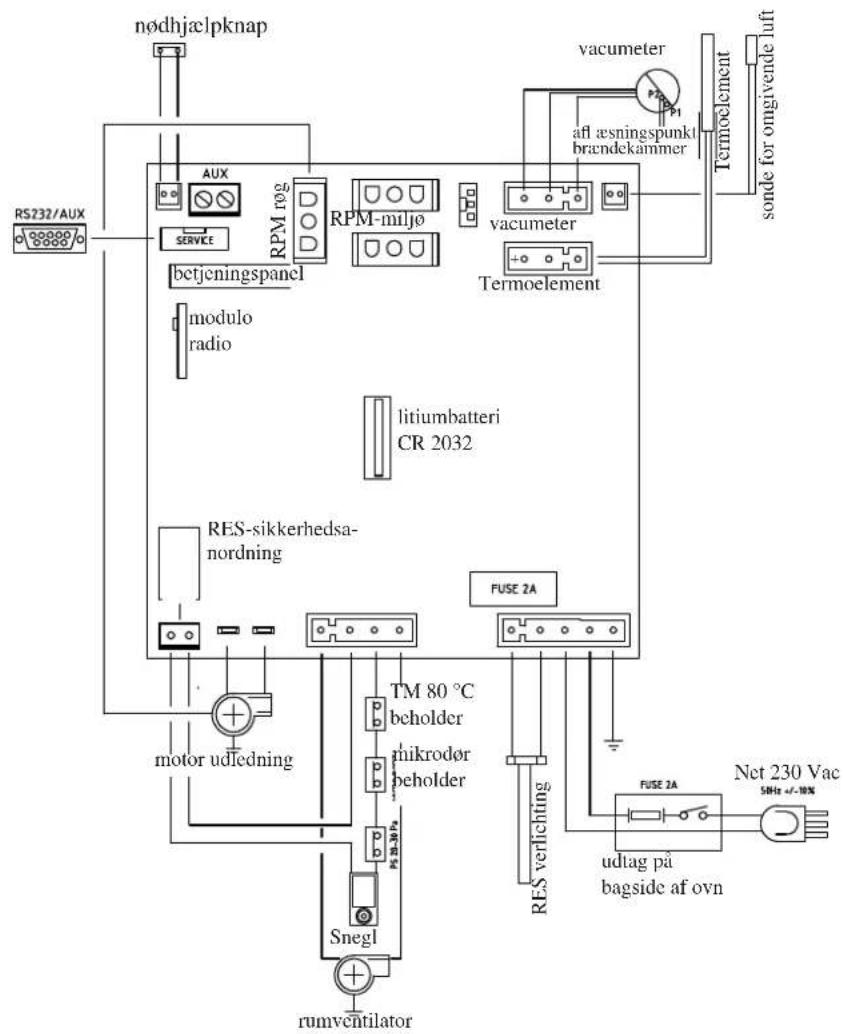

SERIEPORT På serieudgangen RS232 kan CAT-centret ved hjælp af det specielt beregnede kabel (kode 640560) installere valgfrit ekstraudstyr, som styrer tænding og slukning. Det kan f.eks. være en telefondialer eller en termostat i rummet. BACKUPBATTERI På det elektroniske kort fi ndes et backupbatteri (af typen CR2032 på 3 Volt). Dets fejl- funktion (som ikke betragtes som produktdefekt, men normal slid) angives med teksten “Batterikontrol”. Yderligere information hos CAT-centret, som har udført den første ibrugtagning. SIKRING på stikket med afbryder, som er placeret på ovnen bagside, er indsat to sikringer, hvor af en er i funktion* og den anden er en reservesikring**.

er et sikkerhedssystem, som styrer forbrændingen, og sikrer en optimal funktion under alle betingelser, takket være de to sensorer som afl æser trykniveauet i forbrændingskammeret og røgens temperatur. Afl æsningen, og den efterfølgende optimering af de to parametre, sker på en måde, så eventuelle ano- malier i funktionen korrigeres i realtid. Systemet giver en konstant forbrænding og regulerer automatisk aftræk fra skorstenens karakteristika (kurver, længde, form, diameter osv.) og omgivelserne (vind, fug- tighed, atmosfærisk tryk, installationer i stor højde osv.) LEONARDO

er desuden i stand til at genkende den anvendte pilletype og automatisk regulere tilførslen og sikre en konstant forbrænding på det ønskede niveau. afl æsningspunktbrændekammerrumventilatorvacumeterlitiumbatteriCR 2032motor udledningSneglRPM røgmoduloradioRES-sikkerhedsa-nordningmikrodør beholdervacumeterTermoelementbetjeningspanelTermoelementsonde for omgivende luft nødhjælpknapTM 80 °C beholderudtag på bagside af ovnRES verlichtingNet 230 VacRPM-miljø- 101 - DANSK

2) advarsel: indgreb på komponenter under spænding, vedligeholdelse og/eller kontroller skal udføres af kvalifi ceret perso- nale. (inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes) Ovennævnte data er kun vejledende og måles under certifi ceringsfasen hos anerkendte organer. EDII.KAMIN s.p.a. forbeholder sig retten til at ændre produkterne uden forvarsel og efter eget skøn. SIKKERHEDSANORDNINGER

• TERMOELEMENT: placeret ved rørudledningen hvor det afl æser temperaturen. Afhængigt af de indstillede parametre styrer det tændings-, drifts- og slukningsfaserne.

• VAKUUMMETER: Placeret på røgudsugningen, som detekterer undertryksværdien (i henhold til installationsmiljøet) i forbrændingskammeret.

• SIKKERHEDSTERMOSTAT: Griber ind hvis temperaturen indvendig i brændeovnen er for høj. Blokerer tilførslen af piller og slukker ovnen.

• SIKKERHEDSPRESSOSTAT: Aktiveres, når trykket i forbrændingskammeret er for lavt til korrekt funktion.

• Det volumen, som kan opvarmes, er beregnet ud fra en isolering af boligen svarende til den italienske lov 10/91 og følgende ændringer samt et varmebehov på 33 Kcal/m³ i timen. ELEKTRISKE EGENSKABER Strømforsyning 230Vac +/- 10% 50 Hz Afbryder on/off ja Gennemsnitligt effektforbrug 100 W Effektforbrug ved tænding 400 W Fjernstyringens radiofrekvens (medleveret) radiobølger 2,4 GHz Beskyttelse på generel strømforsyning * (se side 100) Sikring T2A, 250 Vac 5x20 Beskyttelse på elektronisk kort * Sikring T2A 250 Vac 5x20 VARMETEKNISKE EGENSKABER i henhold til EN 14785 Nominel effekt Nedsat effekt Varmeeffekt 8 2,4 kW Ydelse/effektivitet 93 95,1 % CO-udledning 13 % O

0,013 0,059 % Røgtemperatur 129 63 °C Brændelsesforbrug 1,8 0,5 kg/h Aftræk 12 - 5 10 - 3 Pa Kapacitet beholder 24 kg Autonomi 12 42 Timer Volumen, som kan opvarmes * 210 m

Nominel effekt Nedsat effekt Varmeeffekt 8 2,4 kW Udgangstemperatur på røg ved udledning 155 76 °C Minimumaftræk 0 -5 Pa Røgkapacitet 5,8 3,2 g/s Klassifi cering af brændekammer ifl g. DIBt FB 22 FC 52x -- 102 - DANSK

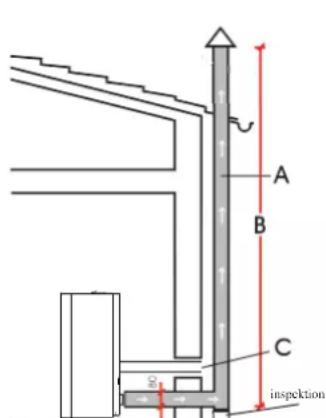

INSTALLATION RØGUDLEDNING Udledningssystemet skal være det eneste for brændeovnen (det er ikke tilladt at udlede røgen i samme aftrækskanaler som andre apparater). Røgen ledes ud gennem mundstykket med en diameter på 8 cm, som sidder på brændeovnens bagside. Aftræksrøret, som leder røgen ud, skal være af stål, som er certifi ceret EN 1856. Røret skal være hermetisk forseglet. Røret skal fastgøres og eventuelt isoleres med materialer, som er modstandsdygtige over for høje temperaturer (silikone eller andre klæbematerialer specielt til høje temperaturer). Den eneste tilladte horisontale rørstykke kan have en længde på op til 2 meter. Der må være op til 3 kurver med en vinkel på maks. 90° (i forhold til lodret retning). Det er nødvendigt (med mindre udtrækket leder ind i en skor- sten) med en længde på mindst 1,5 m og en beskyttelse mod vinden på det udvendige endestykke. Det lodrette rør kan enten være indendørs eller udendørs. Hvis røgaftrækskanalen er udendørs, skal den forsynes med passende isolering. Hvis røgaftrækskanalen leder ind i en skorsten, skal denne være egnet til fast brændstof. Hvis den er større end Ø 150 mm, skal den tilpasses ved at indsætte et rør i egnet materiale med egnet tværsnit (f.eks. stål Ø 80 mm). Alle røgkanalens dele skal kunne inspiceres. Alle skorstenspiber og røgudsugningskanaler, som har apparater forbundet, som benytter fast brændstof, skal rengøres mindst en gang om året (kontroller om der fi ndes nationale eller lokale reguleringer herfor). Manglende inspektion og rengøring øger faren for brand i skorstenen. I tilfælde af brand skal pillebeholderen tømmes. Ilden må ikke slukkes med vand. Kontakt specialiseret personale inden brændeovnen tændes igen. Ovnen er designet til at virke under alle vejrforhold. I særlige omstændighe- der, som stærk vind, kan sikkerhedsanordningerne slå til og slukke ovnen. I dette tilfælde bør apparatet ikke sættes i gang med sikkerhedsanordningerne slået fra; hvis problemet skulle vedvare, skal man henvende sig til Edilkamins autoriserede tekniske servicecenter. Alle lokale og nationale love samt europæiske standarder skal være opfyldt ved installationen og anvendelsen af apparatet. I Italien henvises til standarden UNI 10683, samt til eventuelle regionale anvisninger eller lokale sundhedsmyndigheder. Det er imidlertid vigtigt, at henvise til de gældende love i de enkelte lande. I tilfælde af installation i højhus, skal man spørge administratoren om lov på forhånd.

KONTROLLER KOMPATIBILITETEN MED ANDRE

APPARATER I Italien må ovnen IKKE ikke installeres i samme miljø hvor der fi ndes gasopvarmings apparater af type B (f. ek. Gasvar- me kedler, ovne og apparater med udsugnings ventilator) idet ovnen kunne bringe miljøet i undertryks tilstand og påvirke apparaterners drift eller bliver påvirkede af dem. Jf. standarden UNI 10683 kan ovnen også installeres i et soveværelse.

KONTROLLER TILSLUTNINGEN TIL

STRØMFORSYNINGEN (placer strømstikket på et punkt, som er let tilgængeligt) Brændeovnen er udstyret med et elkabel, som skal indsættes i et stik med 230V 50 Hz, helst med termomagnetisk afbryder. Variationer i spændingen på over 10 % kan beskadige bræn- deovnen. Elanlægget skal leve op til gældende standarder. Kontroller jordforbindelsen inden brændeovnen installeres. Hvis jordforbindelsen ikke er effektiv medfører det fejlfunktio- ner, som Edilkamin ikke er ansvarlig for. Strømforsyningen skal have den korrekte styrke i forhold til brændeovnens effekt. POSITIONERING Brændeovnen må ikke hælde, hvis den skal kunne fungere korrekt. Kontroller gulvets bæreevne.

SIKKERHEDSAFSTANDE OG BRANDFOREBYGGELSE

Brændeovnen skal installeres så følgende sikkerhedsafstande er overholdt: - Minimum afstand på siderne og bagpå er 20 cm fra brændbare materialer. - Foran ovnen må der ikke stilles brandbar see above 80 cm. Hvis det ikke er muligt at overholde de anførte afstande, er det nødvendigt at sørge for tekniske og byggemæssige sikkerhedsforanstaltninger for at undgå risikoen fra brand. Hvis brændeovnen installeres ved en træværk eller an- det antændeligt materiale, er det nødvendigt at isolere røgudledningsrøret med passende materialer. LUFTINDTAG Ovnen er også egnet til installation i “passive” huse. I sådanne tilfælde skal forbrændingsluften suges ind udefra (på herme- tisk vis) ved at tilslutte mundingen på bagsiden af selve ovnen til et rør på ø 4 cm. Kontroller, at luftindtaget udefra placeres således, at det ikke kan blokeres. I alle andre typer huse kan ovnen installeres på traditionel vis og således også ved brug af den omgivende luft (overhold altid pågældende tekniske regler). Røret må ikke være på over 1 meter og må ikke have kur- ver. Det skal afsluttes med et stykke, som vender 90° nedad for at beskytte mod vinden. Under alle omstændigheder skal luftindtagskanalen have et tværsnit på mindst 12 cm2 langs hele længden. Den udvendige åbning skal beskyttes mod in- sekter med et net, som ikke må reducere luftpassagen til under 12 cm². inspektionA: skorsten i stål med isoleringB: min. højde 1,5 m og under alle omstændigheder over tagryggenC-E: luftindtag fra fri luft (minimumtværsnit 80 cm²)D: skorsten i stål, indsat i allerede eksisterende skorsten i mur. SKORSTENSPIBE De principielle egenskaber er: - indendørs tværsnit ved starten skal svare til skorstenens tværsnit. Tværsnittet ved udgangen må ikke være mindre end det dobbelte af skorstenens tværsnit - placering i fri vind over tagryggen og uden for zoner med returvind (se standard UNI 10683). TYPISKE EKSEMPLER Fig. 1 Fig. 2- 103 - DANSK MONTERING AF BRÆNDEKAMMER AF STØBEJERN - VALGFRI fi g. 2 Kittet til udskiftning af brændekammer af vermiculit med bræn- dekammer af støbejern leveres emballeret i pap og består af 2 sidepaneler af støbejern højre/venstre (D - fi g. 3) For monteringen skal du gøre følgende: Fig. 1-2 Åbn lugen, fjern brændekammeret, fjern loftet af vermiculit (A), og træk fastgøringsbeslagene (B) ud af sidepanelerne af vermiculit (C). Fig. 3 Indsæt sidepanelerne af støbejern (D) i stedet for sidepanelerne af vermiculit (A). Til fastgøring benyttes fastgøringsbeslagene (B), som tidligere er blevet afmonteret. Genmontér loftet af vermiculit (A) og brændekammeret, som tidligere er blevet afmonteret.

BRUGSANVISNING fi g. 1 Igangsættelsen skal udføres af et af Edilkamin autoriserede Service Center (CAT), til første tænding og godkendelse i ove- rensstemmelse med standarden UNI 10683. Denne standard fastlægger kontrolproceduren som skal følges på stedet, og som har til formål at sikre systemets korrekte funktion. CAT-centret indstiller ovnen efter typen af piller og installa- tionsforholdene, så garantien kan træde i kraft. Hvis et autoriseret Edilkamin CAT-center ikke udfører den første tænding af ovnen, kan garantien ikke træde i kraft. For yderligere oplysninger, se websiden www.edilkamin.com Under den første brug kan lakeringen afgive en let lugt, som forsvinder i løbet af kort tid. Inden brændeovnen tændes skal følgende kontrolleres:

• Lugens lukning, som skal være tæt

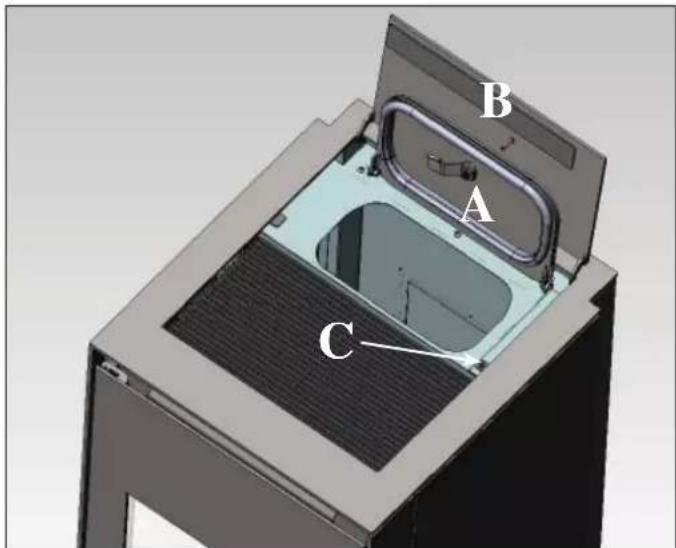

For at få adgang til beholderen skal man åbne de to låger på bagsiden af topstykket (A og B - fi g. 1). N.B.:

1) Under denne handling må kan ALDRIG STØTTE

pilleposen på den øverste rist, da det herved kan ske, at plastikposen kommer i kontakt med varmen og ødelægger topstykkets lakering.

2) Brug den tilhørende handske, hvis ovnen fyldes op, mens

den er i funktion og dermed varm.

3) Det tilrådes at fylde piller i beholderen, inden for 40

sekunder efter denne åbnes. Brug af piller med andre egenskaber kræver en specifi k kalibrering af brændeovnen mage til den, som udføres af CAT (servicecenteret) ved 1. tænding. Brugen af uegnede piller kan medføre: nedsat ydelse, fejl- funktion, afbrydelser pga. tilstopning, snavset glas, uforbrændt materiale ... Pillerne kan nemt kontrolleres ved at kigge på dem: Gode: glat, regelmæssig længde, kun lidt støvet. Dårlige: med revner i længde- og tværgående retning, meget støvet, forskellig længde og blandet med fremmedlegemer.

BEMÆRKNING OM BRÆNDSEL

LOU er designet og programmeret til at forbrænde træpiller med en diameter på cirka 6 mm. Træpiller er et brændselselement i form af små cylindere, som er fremstillet ved at presse savsmuld ved høje temperatureru- den brug af lim eller andre fremmede materialer. De sælges i sække på 15 kg. Der må IKKE brændes andet materiale i brændeovnen. Den kan IKKE fungeret korrekt med andet materiale. Brug af andre materialer (også træ), som kan spores med laboratorieundersøgelser, får garantien til at bortfalde. Edilka- min har projekteret, testet og programmeret sine produkter, så de garanterer de bedst mulige præstationer med træpiller med følgende egenskaber: diameter : 6 millimeter maks. længde : 40 mm maks. fugtighed : 8 % varmeydelse : mindst 4300 kcal/kg

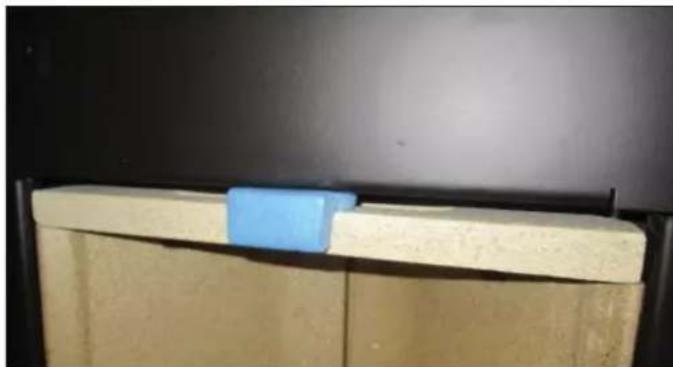

• MKROAFBRYDER PÅ PILLEMAGASIN: En mikroafbryder (C - fi g. 1) placeret på den udvendige låge B på pillemagasinet slukker for ovnen, hvis lågerne A og b ikke er hermetisk tillukkede. ADVARSEL: INDEN DU TÆNDER BRÆNDEOVNEN, SKAL DU FJERNE BESKYTTELSEN AF TOPPEN, DER

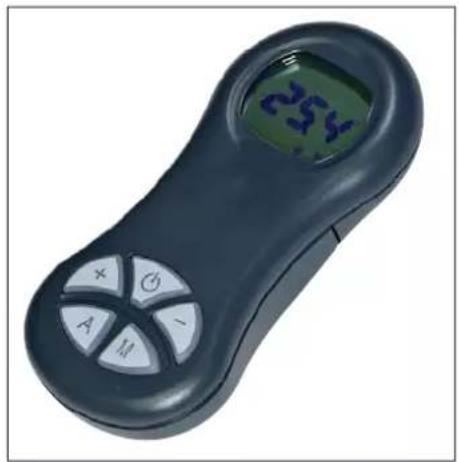

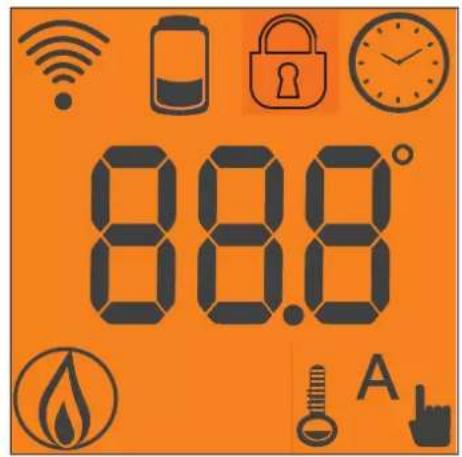

FJERNSTYRING Den benyttes til at betjene alle funktionerne til anvendelsen. - blinkende ikon : fjernstyringen søger netforbindelse. - fast lysende ikon: fjernstyringen har aktiv forbindelse Tomme batterier ( 3 stk. alkaliske batterier mini AAA) låst tastatur (tryk på “A” og “M” samtidig i nogle sekunder for at låse eller oplåse tastaturet). Aktiveret programmering alfanumerisk display med 16 tal i to linjer af 8 tal hver - blinkende ikon: ovn i tændingsfase - fastlysende ikon: ovn i drift manuel indstillingsfunktion (på displayen vises arbejdskraftens værdi) automatisk funktion ( på displayen vises temperaturens værdi). BRUGSANVISNING Beskrivelse af knapper og display: : Til tænding og slukning (fra stand by Fjernstyring til aktiv Fjernstyring). +/- : til at forøge /sænke indstillingerne. A : til at vælge Automatisk funktion. M : til at vælge Manuel funktion og få adgang til kontrol og programmerings menuerne. På displayet vises andre brugbare informationer, ud over ovenfor nævnte ikoner. - stand-by position: der vises den SET temperatur (20°C), de tilovers blevne kg pellet i beholderen (15 Kg) og klokkeslæt (15:33) - Manuel Arbejdsdrift: den indstillede effekt vises (Power1), Kg Pellet og den resterende autonomi (15 kg 21H) - Automatisk Arbejdsdrift: den indstillede temperatur vises(Set 22°C), Kg pellet og den resterende autonomi (15 kg 21H). TRYK IKKE PÅ KNAPPEN FLERE GANGE . BEMÆRK: Hvis fjernstyringen ikke bruges i nogle sekunder, formørkes displayet, fordi energi besparelsesfunktionen træder i kraft. Displayet aktiveres igen ved tryk på en vilkårlig knap. Deaktivering af ventilation Ovnens ventilation slås fra/til på følgende måde: Tryk i 2 sek. På tasten M, tryk 2 gange på tasten +, hvorefter meddelelsen “COMFORT AIR” vises på displayet. Bekræft denne meddelelse med tasten M. Herefter åbnes valgmenuen for ventilationen. Med tasterne +/- kan man skifte mellem visning af COMFORT AIR (ventilation slået til) og visning af “AIR OFF” (ventilation slået fra). Tryk på tasten for at gemme indstillingen.- 106 - DANSK

BRUGSANVISNING Genopfyldning af øresnelgen. Ved den første anvendelse eller i tilfælde af fuldstændig udtømning af pellet beholderen, for at fylde øresnelgen trykkes samtidig knapperne”+” og “–” på fjernstyringen i nogle sekun- der; derefter, når knapperne er blevet slippet, kommer ordet “RICARICA”(OPLADNING)frem. Handlingen skal udføres før tændingen hvis er gået i stå p.g.a. mangel af pellet, når handlingen er færdig tømmes diglen før der tændes påny. Det er normalt at der bliver en mængte pelleter til overs som øresneglen ikke kan tage op.. Automatisk tænding Når ovnen er på stand by og knappen på fjernstyringen trykkes i 2” , vil tændings proceduren gå i gang og “Avvio”(Start) skriften vil tænde sig; samtidig vil en nedtælling i sekunder (fra 1020 til 0) starte. Allivel har tændingsfasen ikke en forudbe- stemt tid: dens varighed kan nedsættes når skemaet viser at no- gle tester er bestået. Efter ca 5 minutter dukker fl ammerne op. Manuel tænding I tilfælde af temperaturen falder under 3°C, så at el-modstan- den ikke bliver varm nok eller hvis denne skulle være midler- tidigt ude af funktion, kan man anvende til tændingen lidt “diavolina”. Et stykke godt tændt “diavolina” lægges i diglen, lågen lukkes og knappen trykkes fra fjernstyringen. EFFEKT INDSTILLING

• Manuel virkningsmåde fra fjernstyringen. Når ovnen er i drift og der trykkes en gang på knappen “M”, vises på dispayen ordet “POTENZA P”(EFFEKT P)(med anvisning af effekten ovnen arbejder med), ved at trykke på knapperne “+” og “-” kan man forøge eller nedsætte ovnens arbejdseffekt (fra “POTENZA P1” til “POTENZA P3”).

• Automatisk virkningsmåde fra fjernstyringen. Ved at trykke på knappen “A” vælges den automatiske virkningsmåde og man indstiller dermed temperaturen man vil nå til i lokalet ( for at indstille temperaturen mellem 5°C til 35°C anvendes knapperne “+”og “-” og ovnen vil justere arbejdseffekten til at opnå den indstillede temperatur. Hvis der indstilles en temperatur der er lavere en lokalets , vil ovnen blive på “POTENZA P1”. Slukning Når ovnen er i drift startes sluknings proceduren ved at trykke på knappen i 2” og på displayen vises nedtællingen fra 9 til 0 (i alt 10 minutter). Sluknikningsfasen omfatter: afbrydelse af fald af pellet. ventilation på fuld blus. motor til røgudsu- gning på maks hastighed. Stikkontakten må aldrig tages ud under sluknings processen:

• afbrydelse af pellet tilførelsen

• ventilation på maks hastighed.

• Røgafgangsmotor på maks hastighed. Stikkontakten må aldrig tages ud i løbet af slukningen.

HANDLINGER DER UDELUKKENDE KAN UDFØRES

MED FJERNSTYRINGEN Ur indstilling Ved at trykke på knappen”M” i 2” tænder på me- nuen “Orologio”(Ur) så man kan indstille uret på el-kortet. Ved at trykke igen på knappen “M” vil man se efter hinanden, så de kan indstilles, de følgende dataer: Dag, Månede, År, Time, Minutter, Dag i ugen. Skriften SALVATAGGIO ??(OPLAGRING?) skal bekraftes med “M” og muliggører at verifi cere om handligerne udførte indtil da, er rigtige før de bekraftes (på displayen kommer ordet Salvataggio frem). Tænd, sluk og indstilling af ydelse kan udføres ved hjælp af den røde nødknap bag på ovnen (se side 107). Ugelig time programmering Ved at trykke i 2 sekunder på “M” fra fjernstyringen får man adgang til indstillingen af uret og ved at trykke knappen “+” får man adgang til den ugelig time programmering, på displayen “PROGRAM.ON/OFF”. Denne funktion kan vælge den type programmering hvor det er mulig indstille op til højst tre tændinger. Ved at bekrafte på displayen med knappen “M” kommer en følgende muligheder frem: NO PROG (ingen program indstillet) DAGLIG PROGRAM (samme program for alle dage) UGELIG PROGRAM (specifi k program for hver dag i ugen) Med knapperne “+” og “-” går man fra en type programmering til den anden. Ved at bekrafte med knappen “M” valget “PRO- GRAMMA GIORN” vil den eller de indstillede programmer være den samme for hver dag i ugen. Ved at trykke i følge knappen “+” vil man se : - NO PROG. - 1° progr.(en tænding og en slukning om dagen), 2.progr. (d.s.),3.progr.(d.s.) Knappen “-” anvendes til at gå i om- vendt orden. Hvis 1. program vælges vises tændings tiden. På displayen læses: 1”ACCESO” timer 10; med knappen “+” og “-”ændres tiden og den bekraftes med knappen “M” (All 1 On/ Hour 10). På displayen læses: 1”ACCESO” minutter 30; med knappen “+” og “-”ændres minutterne og de bekraftes med knappen “M” (1 Off min). Det samme gøres når de følgende slukninger og tændinger progammeres. De bekraftes ved at trykke på “M” når skriften SALVATAGGIO?? kommer frem på displayen . Når “UGELIG PROG.” bekraftes, skal programmerings dagen vælges: 7 Sø;Prog.1; 1 Ma; 2 Ti; 3 On; 4 To; 5 Fr; Lø; Når dagen er valgt, bruges knapperne “+” og “-” til at vælge tre tændinger og til at bekrafte, programmeringer vider føres på samme måde som “DAG PROGRAMMERING”, ved at vælge for hver dag i ugen om der skal aktiveres en programmering , dens antal indgreb og tider. I tilfælde af fejl er det muligt at forlade programmet uden oplagring ved at trykke på en knap og på displayen vil der stå NO SALVATAGGIO (ingen oplagring).- 107 - DANSK

BRUGSANVISNING Ændring af pellet læsset (med deaktiveret selvregulering) Ved at trykke i to sekunder på knappen “M” fra fjernstyrin- gen læse anvisningerne op og ned med knapperne “+” og “-” ,fi nder man beskrivelsen “Menù utente” (betjeningsmenu), og ved at bekrafte læses “ADJ-PELLET;ADJ TIRAGGIO og MENU RADIO” (CAT). Det er muligt at rette manuelt pellet faldet , ved at ændre tilførelsen procentvis (+/- 30%). Ved at bekrafte denne funktion med knappen menu kan man indstille pellet læsningen, ved at indtaste en lavere værdi læsses der en mindre mængde pellet, med en højre værdi læsses der en højre en. Denne funktion kan være brugbar når man har skiftet type pellet i forhold til dem ovnen er blevet indstillet til og derfor kræves der en rettelse af læsningen. Hvis denne rettelse ikke skulle vise sig tilstrækkelig skal Edi- kamins Autoriserede Tekniske Service Center (CAT) kontakes, til en ny justering. Bemærkning om fl ammens viariabilitet: Eventuelle ændringer af fl ammens tilstand er afhænging af den anvendte pellet type, eller af den almindelig variabilitet en fast brændsel har og af den regelmæssige rensning af diglen ovnen automatisk udfører (bemærk: de erstatter IKKE den nødvendig kolde sugning før tændingen fra brugerens side). RESERVE MELDING Ovnen er forsynet med en elektronisk funktion for at vurdere hvor meget pellet der er tilovers i beholderen. Systemet er integreret i printkortet så man selv kan læse når som helst hvor mange Kg pellet der er tilovers. For at systemet kan virke korrekt er det vigtigt at i løbet at den første fyring (der udføres af et Autoriceret Service Center (CAT) følges denne fremgang- småde. Det drejes om en general henvisning. En bedre større nøjagtighed opnås med en rigtig nulstilling før at der foretages en ny påfyldning. Edilkamin tager ikke ansvaret for variationer i forhold det beskrevne (det kan være forårsaget af udvendig faktorer). Pellet reservesystem Før at systemet aktiveres, skal man fylde en pose pellets i beholderen og bruge ovnen indtil den ikke er brugt op. Dette med den hensigt lave en kort indfyring af systemet. Derefter kan man fylde beholderen helt op og starte ovnen. I løbet af driften , når det bliver muligt at fylde en hel pose med 15 Kg pellet på, vil der stå på displayen, blinkende med mellemrum, “RISERVA”. Efter at have helt posen på, skal de 15 kg tegnes ind i hukommelsen (Den med leveret handske anvendes). Med den hensigt følges denne fremgangsmåde:

1. Knappen “M” trykkes (i ca 3-4 sekunder) indtil ordet

“OROLOGIO”(ur). 2.Knappen “+” trykkes indtil ordet “RISERVA”(reserve). 3,knappen “M” til det følgende skærmbillede, fi g. 1 derefter med knap “+” bringes tallet (*) til værdi lige med de Kg pellet der blevet fyldt på (15 Kg i dette tilfælde).

Som følge af den omtalte handling, vil systemet, efter at have opbrugt 15 Kg få ordet “RISERVA “ til at blinke med mel- lemrum . Derefter skal handlingen gentages med start fra punkt 1 til punkt 5.

Hvis fjernbetjeningen ikke virker, kan man åbne de grundlæg- gende indstillinger ved hjælp af nødknappen bag på ovnen (se fi g. 1). Knappen trykkes en elller fl ere gange for at aktivere den ønske- de funktion:

ved at trykke på den røde knap i 2” tænder ovnen sig.

ved at trykke på den røde knap i 2” tænder ovnen sig.

automatisk måde, ved at trykke på den røde knap kan man fl ytte fra 5°C til 30°C. Kg tilovers i beholderen læsset Kg nødhjælpknap- 108 - DANSK

fi g. A fi g. B fi g. C Inden gennemførelsen af en hvilken som helst form for vedligeholdelse, skal strømtilførslen til brændeovnen afbrydes. En regelmæssig vedligeholdelse er en forudsætning for en velfungerende brændeovn Eventuelle problemer, som opstår pga. manglende vedli- geholdelse, medfører garantiens bortfald. DAGLIG VEDLIGEHOLDELSE Handlinger, som skal udføres med slukket og kold bræn- deovn med afbrudt strømtilførsel

• Skal udføres med en støvsuger (se valgfrit ekstraudstyr side 112).

• Proceduren kræver kun få minutter.

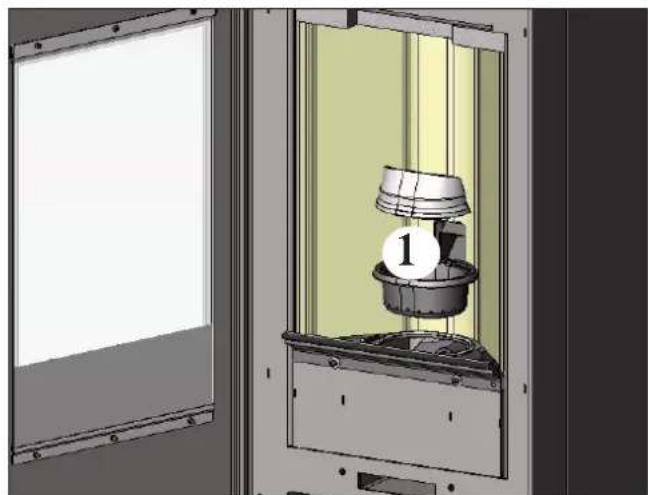

• Lågen åbnes , diglen (1 - billede A) tages ud og resterne hel- des ned i askeskuffen (2 - billede B).

• TØM IKKE RESTER NED I PILLEMAGASINET.

• Askeskuffen tages ud og tømmes i en ikke antændelig beholder (asken kunne indeholde gløder eller/og endu varme stykker).

• Ildstedet, ildplanen og rummet omkring diglen, hvor asken falder.

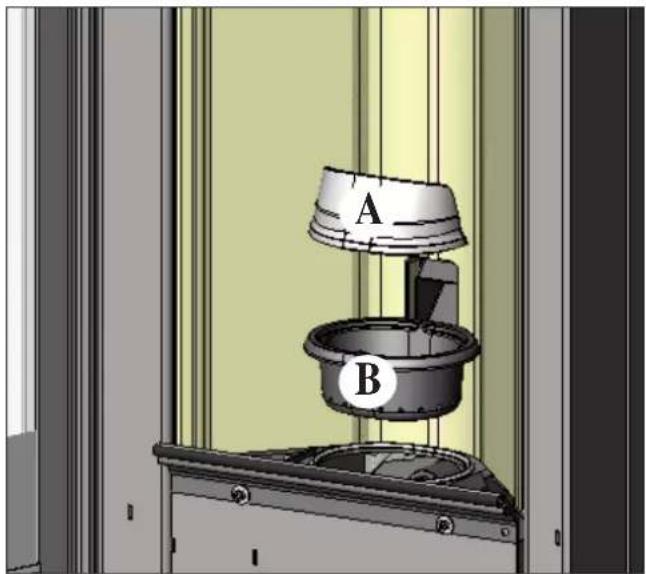

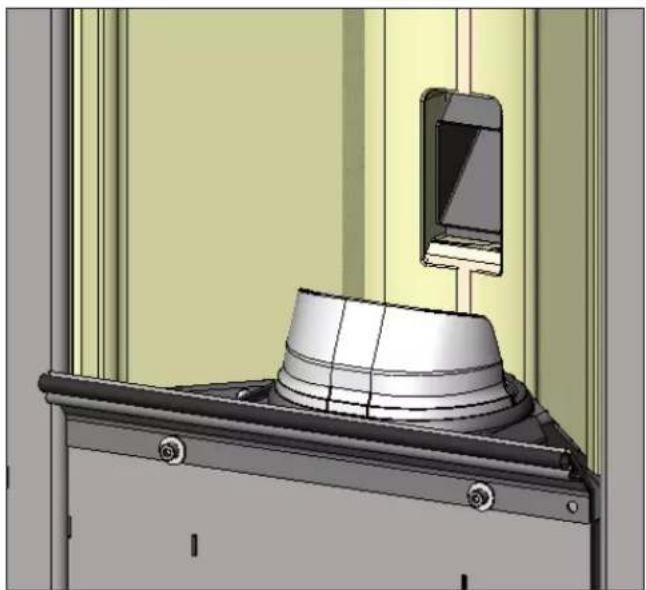

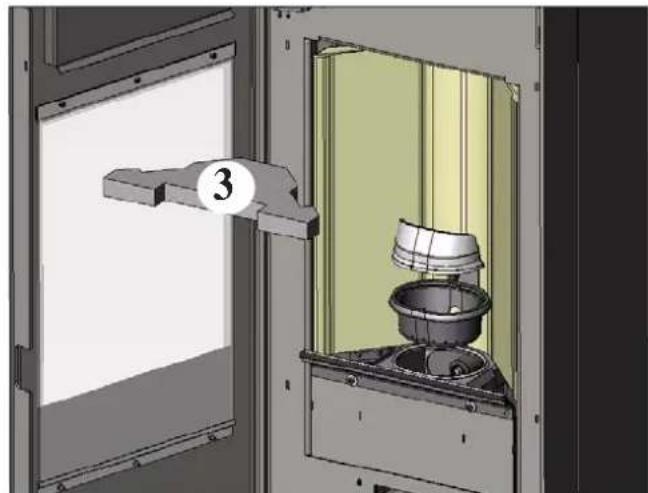

• Diglen tages af (1 - billede A) , den skrabes med den medle- verede skraber og hullerne der eventuelt er forstoppede renses.

• Digelrummet støvsuges og dens kanter der kommer i kontakt med dens sæde, renses.

• Hvis nødvendigt rengøres glasset (når det er koldt) Der må aldrig støvsuges varm aske. Det skader støvsugeren og kan forårsage brand. UGENTLIG VEDLIGEHOLDELSE

• Det overstående element (cielino sostituire il termine inglese) tages ud (3 billede - C) og resterne heldes over i askeskuffen (2 - billede B). Elementet er en komponent der er udsat for slid, Edilkamin vil ikke være ansvarlig hvis den går i stykker, især hvis brydet skyldes uddragningen eller genplaceringen af den samme i dens sæde.

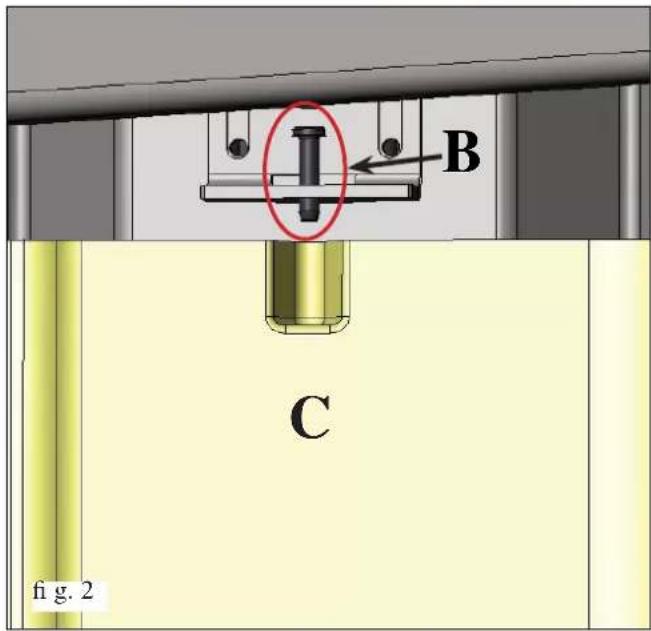

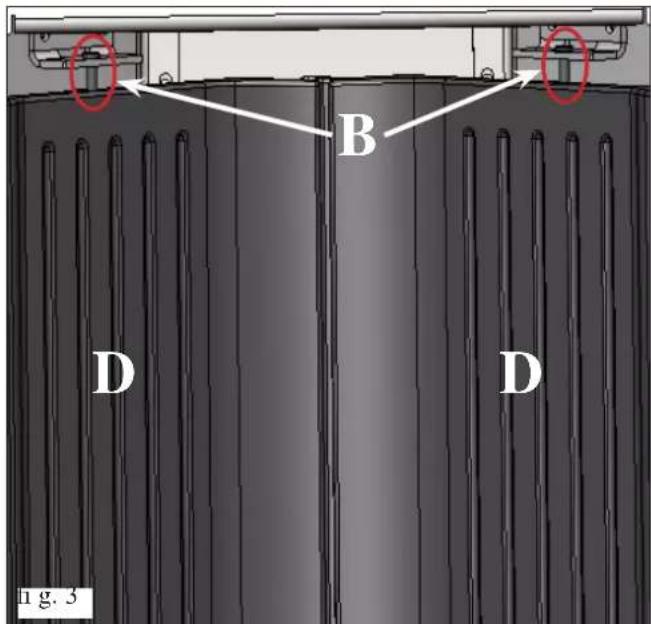

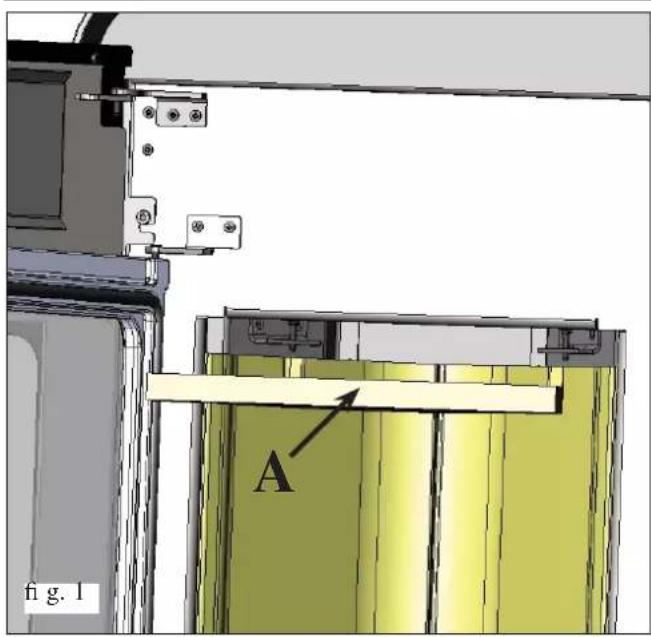

• Rens forbrændingskammeret og røgudledningskammeret (4 - fi g. B).

SÆSONVEDLIGEHOLDELSE (udføres af Edilka- mins servicecenter (CAT)) Består i:

• Generel indvendig og udvendig rengøring

• Omhyggelig rensning af udveksling rørene der fi ndes inden i varmlufts udgangsristen anbragt i den høje påovnens forside.

• Omhyggelig rengøring og fjernelse af skorper fra brændeskålen og det omkringliggende rum

• Rengøring af ventilatorer, kontrol af mekanisk spil og fastgørel-

• Rengøring af røgkanal (udskiftning af tætninger på røgudledningsrøret)

• Rengøring af røgkanaler (se ugentlig rengøring)

• Rengøring af ventilatorrum for røgudtrækning

• Rengøring af strømningsmåler

• Kontrol af termoelement

• Rengøring, inspektion og afskrabning af rummet med tænding- smodstanden, eventuel udskiftning af modstand

• Rengøring/kontrol af det synoptiske panel

• Visuel inspektion af elektriske ledninger og tilslutninger

• Rengøring af pillemagasin og kontrol af samfunktion med sneglens gearmotor

• Kontroller og udskift eventuelt pressostatrøret.

• Udskiftning af lugens tætning

• Funktionstest, påfyldning af snegl, tænding, 10 minutters funktion og slukning I tilfælde af en meget hyppig brug af ovnen, anbefales det at rengøre røgkanalen og røgpassagerøret hver 3. måned. ADVARSEL !!! Efter normal rengøring, kan en FORKERT samling af den øvre (A) (fi g. D) og nedre (B) (fi g. D) del af brændeskålen påvirke brændeovnens funktion negativt. Derfor er den nødvendigt at sikre, inden brændeovnen tæn- des, at delene er sat korrekt sammen som vist i (fi g. E), uden aske eller uforbrændt materiale på kanten, hvor de støtter. Venligst bemærk at hvis ovnen anvendes uden at rense smel- tediget , kan dette medføre gastænding i forbrændingskam- meret, hvilket kan resultere i en eksplosion der sprænger glasset. N.B.: - Alle uautoriserede ændringer er forbudt - Brug reservedele, der er anbefalet af producenten - Anvendelsen af ikke originale komponenter medfører ga- rantiens forfaldelse.- 110 - DANSK

I tilfælde af problemer vil ovnen standse automatiskt og fuldbyrde sluknings processen og på displayen vises en skrift angående årsagen til slukningen (se herunder de forskellig meddelser). Stikkontakten må aldrig tages ud under sluknings processen p.g.a. blokering. I tilfælde af blokering, for at genstarte ovnen skal sluknings processen blive færdig (600 sekunder med lyd melding) og derefter trykkes der på knappen . Ovnen må ikke tændes før at oversagen til blokeringen er blevet fundet og diglen blevet RENSET/TØMT. MELDINGER OM EVENTUELLE ÅRSAGER TIL BLOKERINGER SAMT ANVISNINGER OG LØSNINGER:

1) Melding: Kontrol/Afg. (den griber ind hvis Afg.omdr. føleren viser en anomali)

Fejl: Slukning p.g.a. konstateret fejl i røgafgang omdrejningerne Indgreb: • røgafgangens funktionsdygtigheds tjækkes (forbindelsen til omdrejnings føleren)(CAT).

• Røgkanalens renhed tjækkes

• Det elektriske anlæg tjækkes (jordforbindelse)

• Printkortet tjækkes (CAT)

2) Melding: Stop/Flamme (aktiveres, hvis termoelementet måler en mindre røgtemperatur end den indstillede, hvilket den

fortolker som mangel på fl amme) Fejl: Slukning pga. sammenbrud af røgtemperatur Flammen kan mangle, fordi: - Kontroller, om der mangler piller i beholderen - Kontroller, om alt for mange piller har kvalt fl ammen. Kontroller pillernes kvalitet (CAT) - Kontroller, om maksimaltermostaten er udløst (et sjældent tilfælde, fordi det svarer til en overtemperatur for røg) (CAT) - Aktivering af sikkerhedspressostaten pga. tilstopning/forhindring af røgudledningsrøret eller skorstenen (skal kontrolleres af en tekniker / skorstensfejer) - Aktivering af sikkerhedstermostaten i beholderen. Kontroller, at der rundt om ovnen ikke fi ndes genstande, der blokerer for ventilationen og at ventilatorerne ikke er fejlbehæftet eller standset. I så fald skal man kont akte CAT-centret.

3) Melding: Blokering AF/NO Avvio (Start) (den griber ind hvis der ikke opstår nogen fl amme inden for 15 minutter

eller hvis start temperaturen ikke nåes Fejl: slukning p.g.a. ikke korrekt røgtemperatur i løbet af tændingsfasen.

• Pressostatens korrekte virkning tjækkes (CAT). De to følgende tilfælde skal skelnes: fl ammen er IKKE opstået Indgreb: • diglens placering og rensning tjækkes.

• pelleternes tilstedeværelse i beholderen og i diglen tjækkes.

• Tændingsmodstandens funktionsdygtighed tjækkes. (CAT).

• Miljø- fugtighed og -temperatur tjækkes( hvis temperaturen er lavere en 3°C brug diavolina)

• prøv at tænde med diavolina (se side 106). Flammen er opstået men efter Avvio (start) er BloccoAF/NO kommet frem. Indgreb: • termoelementets funktionsdygtighed tjækkes (CAT)

• Starttemperaturen der er indlæst i parametrene (CAT)

4) Melding: °Mangel/Energi (det er ikke ovnens defekt).

Fejl: Slukning p.g.a. mangel på elektrisk strøm Indgreb: • El-nettilslutningen og spændingfald tjækkes

5) Melding: Brud/TE(griber ind hvis termoelementeter i stykker eller frakoblet)

Fejl: Slukning p.g.a.brudt eller frakoblet termoelement Indgreb: • Forbindelsen af printen til termoelementet tjækkes: Funktionsdygtigheden tjækkes i løbet af godken delsen i kold tilstand.

6) Melding: °C Røg/høj (slukning p.g.a. røg med for høj temperatur)

Fejl: Slukning for overstigelse af røgens makstemperatur .. Indgreb: Kontrol: • pellet type ( i tilfælde af tvivl tilkalde CAT Service)

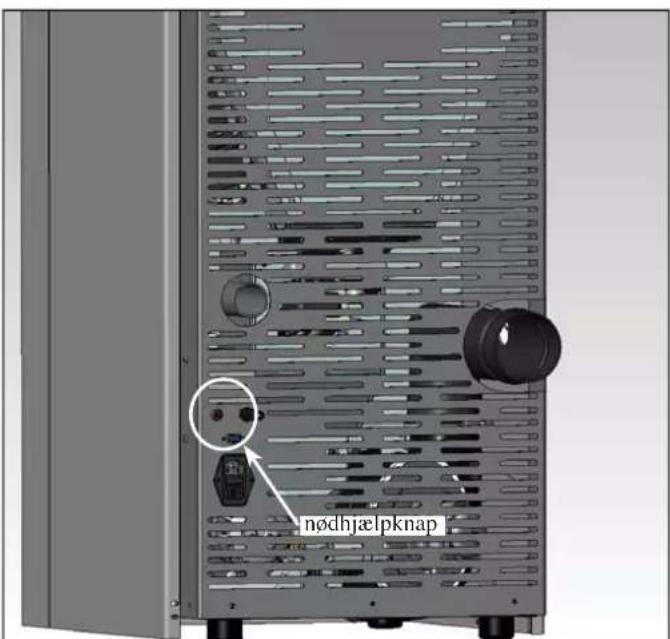

7) Melding: Check button (meddeler fejl til nødstopknappen)

Indgreb: • knappens tilstand samt dens forbindelses kablen til printen tjækkes (CAT).

8) Melding: “Batteri kontrol”

Fejl: ovnen standser ikke, men det står på displayen. Indgreb: • TAMPONE batteriet på printkortet skal skiftes ud (CAT). Det mindes at det drejes om et komponent der er udsat for regelmæssig slid og derfor er ikke dækket af garantien.

10) Melding: LAV STRØM ALARM: den griber ind når gearmotoren viser en uregelmæssig og utilstrækkelig

strømforbrug Indgreb: Virkningen tjækkes (CAT): gearmotor - pressostat - beholderes termostat - el-forbindelserne og printkortet

11) Fejl: ineffektiv fjernstyring

Indgreb: • nærme sig til ovnen

• Batteriet kontrolleres og, eventuelt, skiftes ud.

• Synkronisering med automatisk søgning af aktiveringen: når man putter batterierne i fjernstyringen vil auto- matisk starte en søgning af radiosignalet og så forbindelsen med det søgte produkt. For at det skal kunne ske, skal man sørge for at tænde produktet før at stikke batterierne i fjernstyringen og befi nde sig tæt på antennen for at være sikker på at have signal dækning.

• Synkronisering med automatisk søgning og manuel aktivering: vi kan bestemme at starte manuelt en auto- matsk søgning af et produkt, det vil være tilstrækkeligt at udføre disse enkelte handlinger efter at have puttet batterierne i fjernstyringen: - Stille sig i nærhed af produktets antenne og sikkre sig at denne er forbundet til el-nettet. - Med slukket display (standby) holdes knappen 0/I trykket i 10”. - Når 10” er forbi vises på displayen ordet “RICERCA RETE”(NET SØGNING), derefter slippes knappen 0/I, det betyder at den automatiske fase af søningen har aktiveret sig. - I løbet af få sekunder vil den automatiske synkronisering af radiokanalen ske.

12) Fejl: I løbet af tændings fasen slå “strømafbryderen” fra (Teknisk Service Center) (CAT)

Indgreb: • tændingsmodstandens, el-anlægets og el-komponenternes tilstand tjækkes.

13) Fejl: Ikke varmt afgangs luft:

Indgreb: • ventilatorens virkning tjækkes.

Alle meldningerne vises indtil man ikke virker på fjernstyringen og trykker på knappen. Det anbefales at ikke starte ovnen igen før at man har fjernede oversagen til problemet. Det er vigtig at referer til Service Centeret (CAT) det panelet melder.

Efter at have opbrugt 1000 Kg pellet eller en anden størrelse indstillet af CAT i løbet af den første fyring, på displayen vil der stå “manutenzione” og blinke (vedligeholdelse). Ovnen virker, men det er nødvendig at få et autoriserede CAT til at udføre en ekstraordinær vedligholdelse.

I tilfælde af at ovnen, p.g.a. pellet kvaliteten eller af en særlig kritisk installation skulle forstoppe sig for tidelig, vil skriften “ chiamare CAT”(kalde Service) tænde; der gøres det samme som for “manutenzione” (vedligeholdelse). BEMÆRK: Skorstene og røgafgangen som er forbundet med apparater der bruger fast brændel skal rengøres en gang om året. ( Normerne i det pågældende land verifi ceres). I tilfælde af udeladelser af regelmæssige eftersyn og rengøring, stiger sandsynligheden for brand i skorstenen. VIGTIGT !!! I tilfælde af at der skulle opstå en begyndelse på ildebrand i ovnen, i røgafgangen eller i skorstenen, følges denne fremgang- småde: - el-strømmen slåes fra. - der gøres indgreb med en ildslukker med kuldioxid CO2 - Brandvæsnet tilkaldes PRØV IKKE AT SLUKKE ILDEN MED VAND ! Senere søges en eftersyning af apparatet fra et autoriseret Service Centers side (CAT) og lad skorstenen kontrollere af en autori- seret tekniker.- 112 - DANSK

TJEKLISTE Skal læses sammen med det komplette tekniske dataark Positionering og installation

• Ibrugtagning af autoriseret teknisk servicecenter (CAT), som har udstedt garantien

• Røgkanalen/skorstenen må kun modtage udledning fra brændeovnen

• Røgkanalen (det stykke rør, der forbinder ovnen til skorstenen) består af følgende: 3 kurver maks. 2 meter horisontalt

• Skorsten over tagryg

• Udledningsrør i passende materiale (rustfrit stål er anbefalet)

• Ved gennemløb i brændbare materialer (f.eks. træ), er der taget de nødvendige forholdsregler for at undgå brand Brug

• De anvendte piller er af god kvalitet og ikke fugtige

• Brændeskålen og akseskuffen er rene og korrekt indsatte

• Lugen lukker godt til

• Brændeskålen er sat korrekt ind i rummet HUSK AT STØVSUGE BRÆNDESKÅLEN FØR HVER OPTÆNDING Hvis optændingen mislykkes, må den IKKE gentages før brændeskålen er tømt RENGØRINGSUDSTYR VALGFRIT UDSTYR TELFONDIALER TIL FJERNOPTÆNDING (kode 281900) Det er muligt at fjernoptænde brændeovnen ved at lade CAT (teknisk servicecenter) udføre en tilslutning af en telefondialer til seriepor- ten på bagsiden af ovnen vha. det valgfri kabel (kode 640560). Askestøvsuger uden motor (kode 275400) Nyttig til rengøring af brændekamme- ret. (skal bruges sammen med en støvsu- ger) GlassKamin (kode 155240) Nyttig til rengøring af glaskeramiklu- gen.
