MANUALE UTENTE Mitros TTL (Sony) Phottix

Note: Per iniziare a utilizzato subito quello flash ta la guida rapida. Per le funzioni avanzate, si prega di leggere quello manuale e familiarizzato con la fotocamera e le sue funzioni.

Il flash TTL Phottix Mitros per Sony è progettato per l'impiego con fotocamera Sony DSLR in modalità TTL, in modalità Manuale e Multi, così come in modalità di trigger wireless master/slave.

Avvertenze

1. Utilizzato il flash in modo sicuro. Non azionare il flash puntandolo verso gli occhi di persono o animali posti a breve distance - più causare danni e/o cecità.
2. Fare attenuation durante l'uso del flash all'interno o nelle vicinanze di automobili, autobus, motocicli o altri veicoli in movimento, cui provocare incidenti.
3. Non usare il flash in prossimità di gas combustibili ( benzina, solventi, ecc.).
4. Non esporre il flash o le batterie a gocciolamenti/schizzi d'acqua, o umidita elevata.
5. Non lasciare le batterie o il flash in luoghi caldi (alla luce solare diretta, in una macchina chiusa, ecc.).
6. Rimuovere le batterie del flash quando this non viene utilizzato per un periodo prolongato di tempo.
7. Sostituire le batterie quando necessario. Utilizzare batterie integre in buono stato. Non mescolare diversi tipi di batterie, o batterie nuove e usate tra di loro.
8. Non collocare oggetti opachi davanti alla lente del flash quando questo viene azionato. L'energia emessa dal flash può causare l'inflammazione dell'oggetto o danneggiare il tubo del flash o le lenti di fresnel.
9. Fare attentione nel toccare la testa del flash dopo l'uso. Può essere calda e provocare uszioni.
10. Il flash contiene componenti elettronici ad alta tensione. Non smontare o tentare di riparare il flash. Non toccare mai i componenti interni del flash.
11. Non toccare con oggetti metallici i contatti della porta di alimentazione esterna - ciò più causare scosse elettriche e lesioni gravi.

Inserisci pagina - Sommario

Componenti funzioni. 46
Modalità 50
Triggerwireless. 53
Funzionipersonalizzate. 55
Specifichetecniche. 57

Componenti

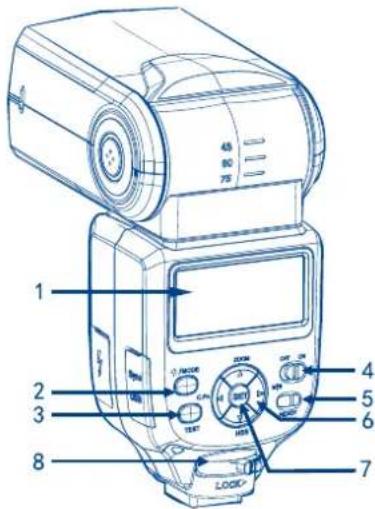

Lato posteriore / sinistro

1. Display LCD
2. Pulsante Mode
3. Pulsante di Test
4. Interruttore di alimentazione
5. Spia pronto lampo
6. Frecced regolazione (vedi除去)
7. Pulsante Set
8. Leva di blocco
9. Porta di sincronizzazione da 3,5 mm
   10.Porta USB
10. Porta di alimentazione esterna

Freccederegolazione

1. Freccia su / Pulsante regolazione modalità zoom
2. Freccia destra / Pulsante modalita flash wireless
3. Freccia giu / Pulsante HSS
4. Tasto sinistro / Pulsante funzioni personalizzate

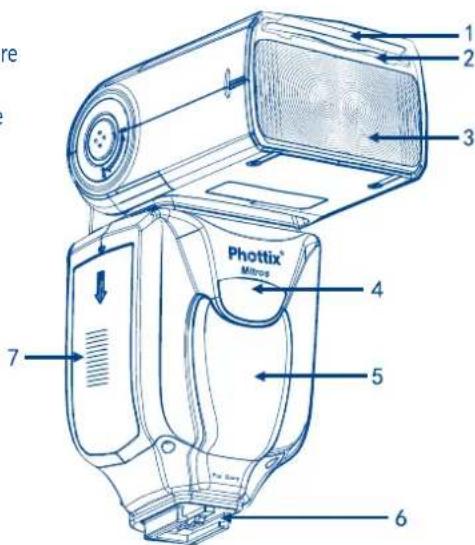

Lato anteriore / destro

1. Aletta riflettente
2. Diffusore grandangolare
3. Testa del flash
4. Area ricevitore segnale wireless
5. Luce assistenza AF
6. Slitta a contatto caldo
7. Vano batterie

Nota:

Ci sono 2 tipi di contatto a caldo del flash Mitros per Sony. Si prega di scegliere la versione corretta per la propria fotocamera.

Tip1:vecchio contatto caldo tipo minolta

Tipio 2: nuovo contatto caldo tipo iso

1. Fare scorrere il flash nel contatto caldo della fotocamera sono al suo completo inserimento.
2. Bloccare il flash in posizione, premendo la leva di blocco verso destra, forn a quando il blocco non émette unclc.
3. Per sbloccare, premere il pulsante di rilascio sulla leva di bloccaggio e farla scorrere verso sinistra.

Accensione/Spegnimento del flash

1. Per accendere il flash portare l'interruttore in posizione ON.
2. Per spegnere il flash portare l'interrottore in posizione OFF.

Indicatore livello carica della batteria

L'indicatore del livello di carica della batteria sul display LCD (vedi除去)hoa相对较 approssimativamente il livello di carica delle batterie nel flash. Utilizzato questa informazione approssimativa per sapere quando è necessario sostuire le batterie. Se il tempo di ricarica del flash èccessivamente lungo (30 secondi) cambiare le batterie.

In queste istruzioni si presuppone che:

1. Il flash e la fotocamera sono accesi.
2. Il flash e la fotocamera sono stati impostati con le stesse impostazioni riportate in quello manuale.
3. Il menu della fotocamera ed il menu delle funzioni personalizzate del flash sono impostati su valori predefiniti.
4. II flash viene utilizzato con una fotocamera Sony DSLR compatibile.

Installazione delle batterie

1. Premere il coperchio del vano batteria, spingendolo verso la parte inferiore del flash. Il coperchio del vano batteria si aprira e si solleverà.
2. Inserire le batterie AA come molto dal diagramma all'internalo del vano batteria.
3. Abbassare il coperchio del vano batteria e spingerlo verso la parte superiore del flash, bloccandolo.

Nota:

• Si prega di utilizzare quattro batterie standard di alta qualità della stessa marca. Assicurarsi che tutte le batterie abbiano livelli di carica simili.
• Le batterie possono surriscaldarsi durante l'utilizzo del flash. Fare attenzione durante la sostituzione delle batterie.
• Se non si utilizza il flash per un periodo prolongato di tempo, rimuovere le batterie dal flash.

Collegamento del flash alla fotocamera

Spagnere sa la fotocamera che il flash

1. Allineare il contatto caldo del flash con la slitta del contatto caldo della fotocamera.

Alzare e ruotare la testa del flash

1. La testa del flash-po essere sollevata da-7 a 90 gradi con intervalli a-7,0,45, 60,75 e 90 gradi.Sollevare o abbassare delicatamente la testa del flash, portandola nella posizione desiderata.
2. La testa del flash ruotera di 180 gradi in entrambre le direzioni con intervalli a 60, 75, 90, 120, 150 e 180 gradi. Ruotare delicatamente la testa del flash, portandola nella posizione desiderata.
3. Quando la testa del flash è sollevata o rotata rispetto alla posizione standard di 0 gradi in avanti, il valore dello zoom del flash verrà impostato su 50 mm. verrà visualizzato "---" sul display LCD. Lo zoom del flash, quando la testa è sollevata o rotata, può essere modificato in modalità MZoom (vedi sotto).
4. A-7 gradi lo zoom del flash sare uguate a 0 gradi - non verrà modificata nessuna impostazione.

Utilizzo dell'aletta riflettente o del diffusore grandangolare

Il flash Mitros Phottix è dotato di aletta riflettente bianca e pannello diffusore grandangolare integrati nella testa del flash.
1. Il pannello diffusore grandangolare farà sì che il flash diffonda il fascio luminoso ad un equivalente di 14 mm.
2. L'alletta riflettente bianca più essere utiliserizzata quando la testa del flash é in posizione sollevata, per riflettere la luce en avanti al fine di facilitare l'effetto catchyngnegli occhi di un soggetto.

Utilizzo:

1. Tirare delicatamente il pannello diffusore e l'alletta riflettente alla testa del flash, utilizzando il bordo sulla parte inferiore del pannello diffusore.

2. Se si utilizes il pannello diffusore, quello scenderà in posizione sopra la testa del flash. Spingere delicatamente l'alletta riflettente nella testa del flash, se esta non risulta necessaria.

3. Se si utilizes solo l'alella riflettente, spingere delicatamente il pannello diffusore nella testa del flash.

Utilizzo del diffusore della testa del flash

Il flash TTL Phottix Mitros è dotato di un diffusore applicabile, che può essere aggiunto alla parte anteriore della testa del flash, quando necessario. É utile per ammonbidire la luce, ridurre i punti caldi e le ombre, e offre una copertura migliorie per la fotografia macro.

Utilizzo:

1. Allineare il diffusore con la testa del flash, con il segno "UP" posto sul diffusore rivolto versus l'alto.
2. Fissare un lato del supporto del diffusore, al supporto corrispondente sulla testa del flash.
3. Ripetere il passaggio 3 sull'alto lato del diffusore.

Protezione contro il surriscaldamento

Il flash Phottix Mitros è dotato di un circuito di protezione contro il surriscaldamento che rallenterà il tempo di ricarica flash per evitare danni legati al surriscaldamento. Scatti di flash continui ad elevata potenza attiveranno esta protezione, quando la temperatura raggiunge un certo livello. L'icona [Hot!] apparirà quando il circuito di protezione contro il surriscaldamento è in funzione.

Per evitare un ulteriore surriscaldamento o possibili danni, il flash aumento il tempo di ricarica per aiutare a ridurre la sua temperatura. Attendere 10 minuti prima di utilizzato nuovamente il flash.

Se il flash continua ad essere utilizzato quando la compara del segnale [Hot!] e non viene lasciato raffreddare, l'icona [Stop] apparirà sullo schermo LCD. Cesare di utilizzato il flash e attendere 10 minuti per lasciarro raffreddare.

Porta USB e porta sincro

1. La porta di sincronizzazione da 3.5 mm è utilizzabile con un cavo di sincronizzazione da 3,5 mm per lo scatto del flash – collegato ad un flash trigger o alla fotocamera. Questa porta è solo d'ingresso – non vi sono segnali di flash in uscita.
2. La porta USBieneutilizzataperaggiornamenti del firmware.Istruzioni e comunicati di aggiornamento del firmware saranno resi disponibili sui siti web Phottix.

LED di stato

LED sinistro: Spia di pronto flash. In modalità flash rapido, il LED lampeggerà di luce verde quando il flash ha la carica minima. Lampeggerà invece di luce rossa quando sera Completely carico.

LED destro: Spia di conferma dell'esposizione del flash. Se si ottiene un'esposizione flash standard, la spia di conferma esposizione del flash lampeggerà di luce blu per circa 3 secondi. Se la spia di conferma esposizione del flash non si accende, avvincini al soggetto o aumento l'impostazione ISO della fotocamera.

Porta per batteria esterna

La porta per batteria esterna è un progett di proprietà della Phottix, per uso con cavi flash Phottix. La porta esterna è compatibile con il battery pack compatto Sony FA-EB1AM o modelli compatibili quando viene utilizzato l'apposto adattatore.

Nota:

• Le batterie devono essere presenti nel flashanzi quando viene utilizzato un battery pack esterno.
• Non usare mai battery pack non compatibili con quelli Sony.

Display LCD

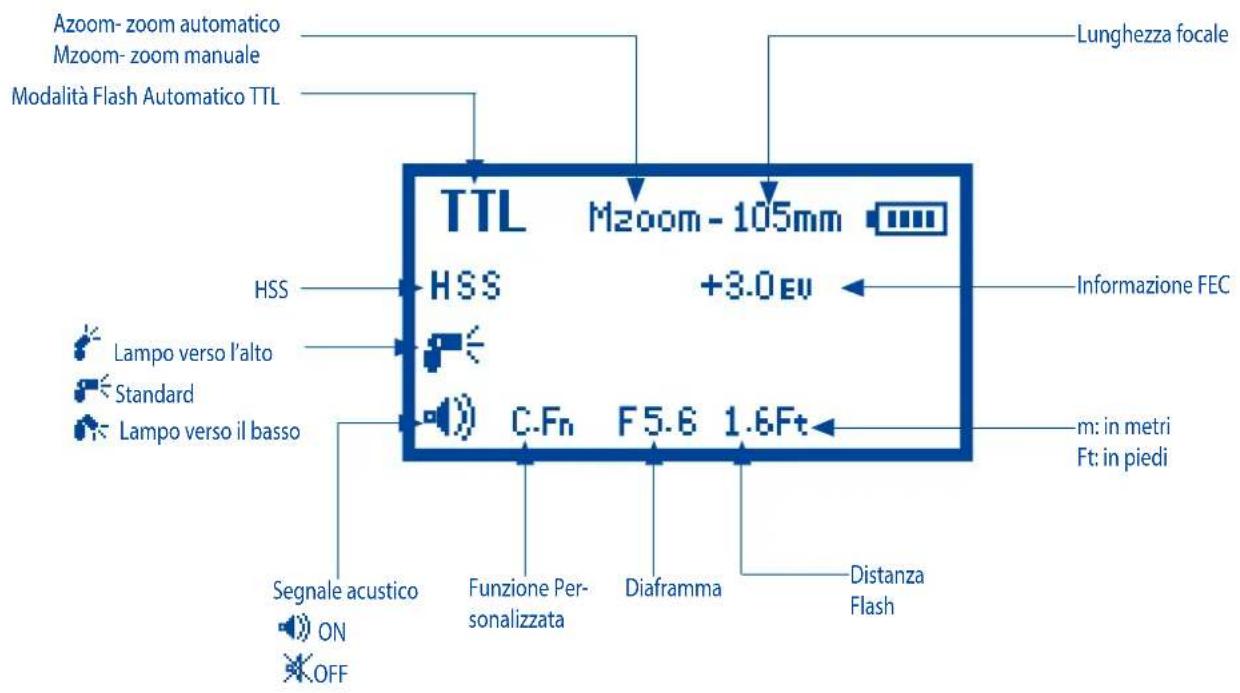

Modalità Flash Automatico TTL

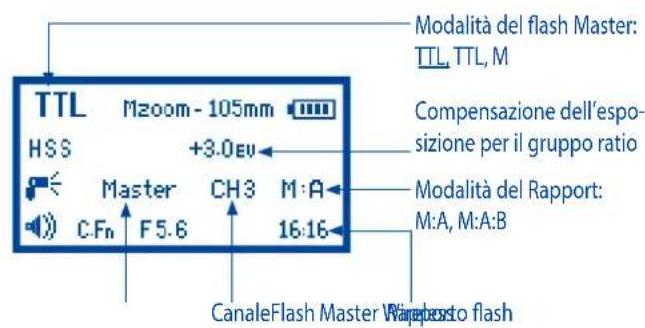

Modalità Flash Manuale Modalità Master Wireless (Controllo Senza Fili)

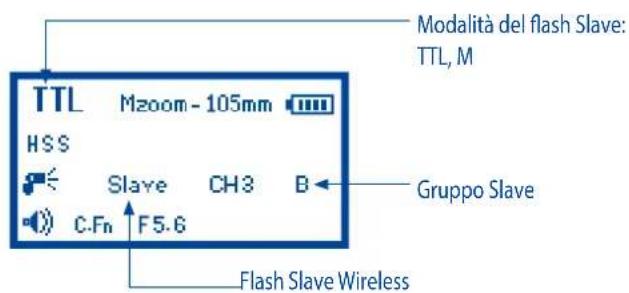

Modalità Multi Flash (Modalità Flash Multiplo) Modalità Slave Wireless (Remotoswana fili)

Funzioni di salvataggio automatico

Il flash Phottix Mitros memorizzera le impostazioni del flash. Modalità, livelli di potenza, ecc. verranno memorizzate nel flash se questo viene spento e poi ri-acceso.

Impostazione dello zoom del flash

Il flash Mitros Phottix possie de due modalità di zoom della testa del flash - Auto (Azoom) e Manuale (Mzoom). Lo zoom automatico cambiera dinamicamente lo zoom della testa del flash al variate dello zoom dell'obiettivo della fotocamera, per assicurare un'illuminazione ottimale. Lo zoom manuale permette all'utente di impostare lo zoom della testa del flash.

Per impostare:

1. Premere il pulsante

1. L'area di zoom sul display LCD sare evidenziata e lampeggerà.
2. Premere o per impostare lo zoom della testa del flash su Azoom o sul livello manuale Mzoom desiderato.
3. Premere il pulsante 57 quando lo zoom è impostato correttamente.

Nota:

1. Quando la testa del flash in Azoom è sollevata o ruotata rispetto alla posizione standard di 0 gradi in avanti - il valore dello zoom del flash verrà impostato su 50 mm. verrà visualizzato "---" sul display LCD. Lo zoom del flash non cambierà se la testa è abbassata a -7 grade.
2. AZoom funziona SOLO quando la testa del flash è impostata su 0 o -7 gradi.
3. Quando la testa del flash in Mzoom è sollevata o ruotata rispetto alla posizione standard di 0 gradi in avanti - il valore dello zoom del flash non verrà modificato rispetto all'impostazione precedente.
4. Lo zoom del flash cui esere regolato quando la testa è sollevata o ruotata, passando in modalità Mzoom ed effettuatinge regolazioni desiderate.

Impostazione della Sincronizzazione ad Alta Velocità

Il flash Phottix Mitros possie de funzioni di Sincronizzazione ad Alta Velocità. Vedi ulteriori dettagli nel capitolo Sincronizzazione ad Alta Velocità, più avanti in quello manuale.

Per impostare:

Premere il pulsante

attivare o disattivare il modo HSS.

Nota:

-Il modo HSS non è disponibile in modalità Multi.
-Il modo HSS vuò essere utilizzato in modalità flash wireless.

Sincronizzazione sulla seconda tendina - SCS

La funzione di sincronizzazione sulla seconda tendina consente di azionare il flash al termine di un'esposizione, non all'inizio di quest'ultima. Può risultare utile con tempi di posa prolongati, per catturare effetti speciali.

1. Il modo SCS non può essere impostato direttamente sul flash Mitros.
2. Impostare il modo SCS sulla fotocamera. Consultare il manuale d'uso della fotocamera per i dettagli.

Nota:

Le funzioni SCS non operano in modalità wireless.

Pulsante di test

Premendo il pulsante testfaremo scattare il flash. Questo cuiessereutilizzato per misurazioni (solo in modalità manuale). In modalità Master Wireless (WL), premendo il pulsante testfaremo scattare i flash slave impostati sullo stesso canale, controllato dal flash master. I modi flash di prova possono essere configurati (vedi C.Fn-07 qui sotto).

Funzioni di stand-by automatico

Per risparmiare la carica della batteria, il flash TTL Phottix Mitros è dotato di modalità di stand-by e spegnimento automatico.

1. Nelle modalità Slave non wireless: Il flash passera in modalità stand-by durante 90 secondi se non è stato premuto nessun pulsante o il flash non è stata azionato. Il display LCD del flash apparirà vuoto. Premendo a metà il pulsante di scatto della fotocamera, o premendo il pulsante test del flash, riattiveremo il flash Phottix Mitros.
2. In modalità Slave wireless, il flash passera in modalità stand-by Slave dopo 60 minuti se nessun pulsante è stato premuto o se il flash non è stato azionato, verrà visualizzata la scritta "IDLE" sul display LCD del flash. Premendo a fondo il pulsante di scatto della fotocamera o premendo il pulsante test del flash Master riattiveremo i flash in modalità stand-by. Il timer della modalità stand-by in Slave può essere modificato da 60 minuti a 10 minuti (vedi C.Fn-10 qui sotto).
3. Il flash passera in modalità di spegnimento automatico in Slave dopo 8 ore, se non è stato premuto nessun pulsante o il flash non è stato azionato après che il comunicato "IDLE" è stato visualizzato sul display LCD del flash. Premendo il pulsante testippo sul flash riattiveremo quest'ultimo. La modalità di spegnimento automatico in Slave può essereambiata da 8 ore a 1 ora (vedi C.Fn-11 qui除去).

Luce assistenza autofocus (AF)

1. In situazioni di bassa luce/contrasto, la luce di assistenza autofocus incorpora-ta nel Phottix Mitros si accendera per assistere I'AF. La luce assistenza AF, posta sulla parte anteriore del flash, proietterà un bersaglio per la messa a fuoco sul soggetto.
2. Per le fotocamere con la luce assistenza AF incorpORA, la scelta della luce assistenza AF utilizzata - quella del flash o quella della fotocamera - dipende dall'ambiente di ripresa.

Modalita flash

II flash Phottix Mitros possiede tre modalità di flash: TTL, Manuale (M) e Multi (Stroboscopico).

Informazioni sulle modalità flash:

II flash Mitros possiedue modi:Standard e Wireless.

Modo Flash Standard: TTL Auto, Manuale e Multi

Modo Flash Wireless: TTL TTL e Manuale

Modalità flash regolabili sul flash Phottix Mitros

Le modalità flash che possono essere utilizzate sul flash Mitros per Sony dipendono dal modello della fotocamera utilizzata e dai modi flash.

1. Quando utilizzate il modo flash standard, impostare la fotocamera nella modalità flash non-wireless. In caso contrario, il modo flash standard non vu è essere impostato sul flash. I modi flash sonoanche essere limitati alla modalità di scatto della fotocamera.Consultare il manuale d'uso della fotocamera per i dettagli.
2. Quando'utilizzate il modo flash Wireless, impostare la fotocamera in modo flash Wireless. In caso contrario, il modo flash Wireless non può essere impostato sul flash.
3. Le modalità Manuale e Multi sul flash non possono essere utilizzate se i seg-uenti casi si verificano allo stesso tempo:

A-la fotocamera e il flash comuncano.
B - la fotocamera non è impostata in modalità manuale (M).

La modalità Manuale o Multi cui èsse impostata sul flash utilizzando Funzione Personalizzata C.Fn 05 (vedi sotto C.Fn Modalità Manuale - PASM).

1. Quando il flash è impostato in modalità flash TTL standard e la fotocamera è impostata in modalità flash automatico, è la fotocamera che determina se il flash scatta o no; quando la fotocamera è impostata in Modalità Forzata o in modalità SCS, il flash scatterà quando si premerà il pulsante di scatto.
2. Il flash Phottix Mitros può essere utilizzato come Master Wireless (WL) solo su alcune fotocamere: DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/ SLT-A99, SLT-A77V/ SLT-A77, SLT-A65V/ SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 o NEX-6.
3. Il flash Mitros impostato in TTL cui visualizzare le opzioni della compensazione dell'esposizione ed eseguire la compensazione dell'esposizione solo con le fotocamera SLT-A99V/ SLT-A99 e SLT-A58 (questa lista potra essere aggiornata con l'uscita delle nuove fotocamera). Il Mitros non cui visualizzare le opzioni della compensazione dell'esposizione né eseguire la compensazione dell'esposizione quando è utilizzato con le altre fotocamera. Le impostazioni della compensazione dell'esposizione non saranno valide.

Perambiare modalità:

1. Premere il pulsante

1. La modalità di flash scorrera attraverso le modalità TTL, Manuale (M) e Multi.
2. La modalità corrente verrà visualizzata nell'angolo superiore sinistro del display LCD.

Modalità TTL

Schermata della modalità TTL

In modalità TTL il flash e la fotocamera collaboreranno per calcolo la corretta

esposizione per le immagini catturate. Quando il pulsante di scatto è completamente premuto, il flash scatterà un pre-flash nell'istante prima che la fotto venga scattata, che verrà utilizzato alla fotocamera per calcolare l'esposizione e la potenza del flash.

Compensazione dell'esposizione del flash - FEC

Modificando il valore della compensazione dell'esposizione in modalità TTL si cui regolare la potenza del flash solo per il soggetti illuminato, alla modificare l'esposizione dello sfondo. Aumentare la compensazione per renderere il soggetti più luminoso, o ridurre la compensazione per renderere il soggetti più scuro.

Il flash Phottix Mitros può regolare la compensazione dell'esposizione del flash (FEC) da -3a + 3 , con intervalli di 1 / 3 di stop. Ciò risultata utile in situazioni, dove è richiesta una precisa messa a punto delsystema TTL in funzione all'ambiente.

Impostare il FEC:

1. Premere il pulsante per accedere alla modalità regolazione FEC.
2. Premere il pulsante o perre
3. Premere il pulsante SET per uscire alla modalita regolazione FEC.

Nota:

1. Se la compensazione dell'esposizione viene impostata sua sulla fotocamera che sul flash, alla il valore totale dell'esposizione è la somma dei due valori di compensazione.
2. Solo il valore della compensazione dell'esposizione impostata sul flash verà visualizzata sullo schermo LCD del flash.
3. Il flash Mitros impostato in TTL cui visualizzare le opzioni della compensazione dell'esposizione ed eseguire la compensazione dell'esposizione solo con le fotocamere SLT-A99V/ SLT-A99 e SLT-A58 (questa lista potra essere aggiornata con l'uscita delle nuove fotocamere). Il Mitros non cui visualizzare le opzioni della compensazione dell'esposizione né eseguire la compensazione dell'esposizione quando è utilizzato con le altre fotocamere. Le impostazioni della compensazione dell'esposizione non saranno valide.

Bracketing - BRK

Il bracketing (BRK) più essere utilizzato per modificare automaticamente la potenza del flash per una seriese di fotto. La fotocamera registrazione una seriesi di immagini con espositioni diverse. Il conteggio dei flash ed i livelli di sovrare sottoesposizione possono essere impostati dall'utente. Il BKT è utile in situazioni mordi e faggi, sia quando si riprendono scene con diverse condizioni d'illuminazione, per contribuire ad assicurare fotto correttamente esposte. Può essere utilizzatoanche per fotografia HDR. Per maggiori dettagli consultare il manuale d'uso della fotocamera.

Nota:

1. Le funzioni di bracketing non possono essere impostate sul flash Mitros.
2. Impostare le funzioni di bracketing sulla fotocamera. Consultare il manuale d'uso della fotocamera per maggiori dettagli.
3. É possible cambiare la sequenza di scatto del bracketing nel menu di alcune fotocamera. Consultare il manuale d'uso della fotocamera per maggiori dettagli.

Sincronizzazione ad alta velocità - HSS

In modalità HSS, la velocità massima di sincronizzazione fotocamera/flash può raggiungere la velocità massima di chiusura dell'otturatore della fotocamera. Ciò risultata utile quando si utilizza la modalità a priorità di diaframma o per limitare la luce dell'ambiente. La modalità HSS può variarere secondo i diversi modelli di fotocamera - per dettagli consultare il manuale d'uso della fotocamera.

Perutilizzare la modalitaHSS:

1. Premere il pulsante
2. L'icona HSS verrà visualizzata sul display LCD del flash.
3. Impostare una velocità di scatto superiore alla velocità di sincronizzazione della fotocamera e scattare le foto.
4. Premere il pulsante HSS per disattivare la modalità HSS.

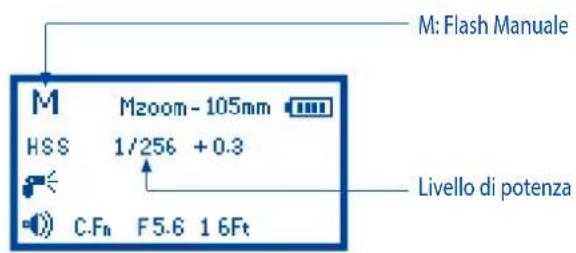

Modalità Manuale (M)

In modalità Manuale il flash scatterà al livello di potenza impostato. Il flash TTL Phottix Mitros può essere regolato da 1/1 (piena potenza) a 1/256 - 9 stop con intervalli da 1/3 di stop. Diaframma, velocità dell'otturatore e valore ISO della fotocamera devono essere impostati manually. Per risultati ottimali utilizzare la fotocamera in modalità M-Manuale.

Utilizzo:

1. Premere il pulsante finché la lettera M non viene visualizzata sul display LCD del flash.
2. Premere il pulsante SET per accedere alla schermata di regolazione della potenza. Il livello di potenza lampeggerà e sare evidenziato.
3. Premere i pulsanti e per regolare la potenza del flash.
4. Premere il pulsante SET per uscire alla schermata di regolazione della potenza.
5. Quando la spia de pronto flash s'illumina di colore rosso, il flash è completamente carico e pronto ad essere azionato.
6. Premendo il pulsante azioneremo il flash al livello di potenza manuale impostato. Ciò risulta utile quando si effettuano misurazioni.

Nota:

• Premendo a metà il pulsante di scatto, verrà visualizzata sul display LCD del flash l'effettiva gamma della potenza del flash in manuale.
• Quando la modalità HSS è attivata, il livello di potenza manuale può essere impostato ad un minimo di 1/128, e non 1/256.

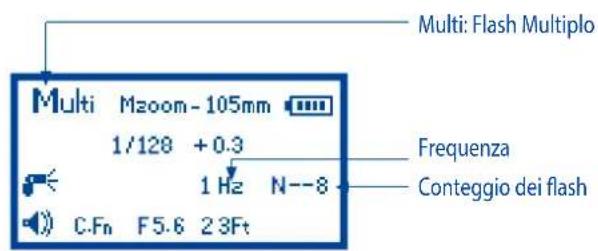

Multi: Modalità stroboscopica

In modalità Multi stroboscopica sare azionata una serie di brevi flash. Il flash Phottix Mitros consente di programmare il flash count, la frequenza e la potenza di queste lampi. La modalità Multi è utile per l'acquisizione d'immagini multiple di un soggetto in movimento nella stessa fot e altri effetti speciali.

La frequenza dell'effetto (in Hz. - numero di lampi al secondo), il numero totale di lampi ed i livelli di uscita possono essere impostati.

Utilizzo:

1. Premere il pulsante finché Multi non viene visualizzato sul display

LCD del flash.

1. Premere il pulsante SET per modificare le impostazioni della modalità Multi. Verranno visualizzati (da sinistra verso destra sul display LCD) potenza, freu- quenza (HZ) e flash count. La potenza viene evidenziata e lampeggia dopo I'accesso alla schermata di regolazione.

2. Premere il pulsante e per scorrere tra potenza, frequenza (HZ) e Flash count.

3. Premere i pulsanti e migliorare l'impostazione e evidenziata, per regolare ai livelli desiderati potenza, frequenza (HZ) e flash count.
4. Premere il pulsante SET per uscire alla schermata di regolazione.

Nota:

1. L'uso excessivo della modalità Multi stroboscopica cui portare al surriscaldamento e causare danni. Non azionare il flash più di 20 volte consecutivamente.
2. In caso di surriscaldamento, il flash aumentera automaticamente il tempo di carica, fino a quando la temperature del flash non sare diminuita.
3. In modalità Multi, il livello di potenza può essere essere impostato solo ad un massimo di 1/8.

Modalità stroboscopica e velocità dell'otturatore

Per determinare l'adeguata velocità dell'otturatore della fotocamera che deve essere utilizzata con diverse variabili della modalità stroboscopica, utilizzato la segunte formula:

Numero di lampi / frequenza = velocità dell'otturatore

Esempio: 5 x (Numero di lampi) / 10 Hz (frequenza) = 0.5 secondi velocità dell'oturatore.

Si tratta di un'indicazione di massima: Potrebbe essere necessario aumento o diminuire la velocità dell'otturatore per ottenere il risultato desiderato.

Tabella per la modalità Multi (stroboscopico)

La potenza del flash stroboscopico in modalità Multi dipende dal livello di carica delle pile. Fare riferimento alla tabella riportata di seguito.

Con pile ricaricabili all'idruro di nichel metallo (NI-MH)

Hz Flash Output	1	2	3	4	5	6	7	8	9	10	20	30	40	50	60	70	80	90	100
1/8	100+	100+	100+	15	10	10	7	7	7	7	5	5	5	4	4	4	4	4	4
1/16	100+	100+	100+	100+	100+	100+	40	35	20	20	10	10	10	9	9	9	8	8	8
1/32	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	25	20	20	18	18	17	17	17	17
1/64	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	45	40	32	32	32	32	30	30
1/128	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	60
1/256	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+

100 + significa più di 100 voite.

Modalità trigger wireless

Il flash TTL Phottix Mitros è dotato di un sistema di trigger wireless. Utilizzando impulsi di luce, il flash montato sulla fotocamera imposta ed aziona i flash remoti.

Il flash Phottix Mitros può essere utilizzato come Master Wireless (WL) con le seguenti fotocamere: DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/ SLT-A99, SLT-A77V/ SLT-A77, SLT-A65V/ SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 e NEX-6.

Un flash impostato in modalità Master deve essere collegato alla fotocamera (si cui utilizzare il flash pop-up della fotocamera, se compatibile, vedi quello). La modalità di scatto della fotocamera deve essere impostata sul modo Wireless (WL). I flash in remoto devono essere impostati in modalità slave.

Ilsystemadi trigger wirelesse ottenuto mediante impulsi di luce inviati dal flash Master. Tutti i flash devono trovarsi in triaettoria ottica diretta. La zona di ricezione del segnale wirelessdevese essere in grado di "vedere" i segnali del flash Master. Questoystemapatrebbe non funzionare correttamente all'aperto o in zone luminose.

Per incrementare le prestazioni ed il controllo della potenza, considerare l'utilizzo del trigger per flash TTL Phottix Odin, abbinato al flash Phottix Mitros. Il trigger Phottix Odin controlla ed aziona flash TTL tramite segnali radio, invece d'impulsi luminosi, ed è soggetti a minori limitazioni d'uso in tutti gli ambienti.

Impostazioni wireless

I flash devono essere impostati in modalità Slave o Master e la modalità di scatto della fotocamera deve essere impostata sul modo Wireless (WL). Si necessita di un flash Master sulla fotocamera per controllare i flash in remoto (in slave). Lo stesso canale di trasmissione deve essere impostato sia sul flash Master, che sui flash in Slave. Gruppi di flash devono essere impostati in Slave, le funzioni del gruppo Rapporto devono essere impostate su flash Master.

Per impostare la modalità Master:

1. Premere e tenere premuto il pulsante per 2 secondi per entrare in modalità wireless.
2. Premendo il pulsante e scorrere tra le modalità Master e Slave.
3. Selezionare Master. 4. Premendo il pulsante cambiera la selezione evidenziata da Master a Canale, Modalità Rapporto e Rapporto.
4. Premere il pulsante e per impostare i parametri selezionati (Canale: 1, 2, 3, 4; Modalità Rapporto: M:A, M:A:B; Rapporto: agli gruppo cui essere impostato tra-''' (OFF), 1, 2, 3, 4, 8, 16).
5. Premere il pulsante per confermare e uscire nella schermata di regolazione.

Modalità del flash Master

Premere il pulsante per impostare TTL, TLO M per il flash Master.

II: Il flash Master non scatterà. Il flash émetterà una breve raffica di luce per comunicare con i flash Slave, ma但这a luce non sare parte dell'esposizione.

TTL: Il flash Master ed i flash remoti scatteranno sulla base del risultato della misurazione TTL e del rapporto flash impostato.

M: Il flash Master scatterà al livello di potenza impostato manually. I flash

slave scatteranno sulla base del risultato della misurazione TTL e del rapporto flash impostato.

Per impostare la modalità Slave:

1. Premere e tenere premuto il pulsante per 2 secondi per entrare in modalità wireless.
2. Premendo il pulsante e scorrere tra le modalità Master e Slave.
3. SeLECTIONARE Slave.
4. Premendo il pulsante cambiare la selezione evidenziata da Slave a Canale e Gruppo.
5. Premere il pulsante e per impostare i parametri selezioniati (Canale: 1, 2, 3, 4; Gruppo: A e B).
6. Premere il pulsante SET per confermare e uscire alla schermata di regolazione.
7. Quando i flash slave sono pronti a scattare la luce di assistenza AF, posta sulla parte anteriore del flash, lampeggia una volta al 1 secondo.
8. Premere il pulsante per impostare la modalità TTL o M per il flash in Slave.

Nota:

• Assicurarsi che il flash Master e gli Slave siano impostati sullo stesso canale di trasmissione (1-4).
• Non collocare eventuale ostacoli tra l'unità mastere e le unità slave. Gli ostacoli possono impedire la trasmissione del segnale.
• Durante l'uso del flash riflesso in wireless assicurarsi che l'area di copertura del ricevitore del segnale wireless dei flash slave sia rivolta verso il flash Master.
• Se i flash remoti sono impostati in modalità M, scatteranno alla potenza del flash impostata manualmente.

Canali di trasmissione

IlsystemawirelessPhottixMitrosdispone diquattro canali di trasmissione:1,2,3 e4.l segnali provenienti dal flash Master,vengono inviati ai flash slave su quosti canali.Se il flash Master e gli Slave sono impostati su canali differenti,i flash slave non verranno azionati.

Utilizzo del trigger wireless

Con un flash in modalità Master sulla fotocamera, la modalità di scatto della fotocamera impostata sul modo Wireless (WL), ed i flash remoti in modalità Slave, premendo il pulsante dell'otturatore azioneremo il flash Master (se impostato su Master con flash) e i flash impostati in modalità Slave all'interno del Campo del flash Master. La fotocamera ed il flash misureranno la scenae e azioneranno i flash in modalità TTL per esporre correttamente l'inquadratura.

Uso del flash incorporeto della fotocamera come flash Master

1. Collegare il flash Mitros sulla slitta a contatto caldo della fotocamera.

2. Impostare la modalità flash della fotocamera in modalità Wireless (WL).

3. Impostare il flash Mitros in modalità Slave. Il flash trasmetterà cette informazione alla fotocamera.

4. Scollegare il Mitros nella fotocamera e sollevare il flash incorporado della fotocamera.
5. Assicurarsi che il flash Mitros sa impostato in modalità Slave.
6. Il flash incorporado della fotocamera farà scattare il flash Mitros.
   *Se il flash slave è impostato in modalità M, la potenza del flash può essere impostata manually sul flash remoto.

Modalità Rapporto (Ratio)

I flash slave possono essere controllati dal flash master in due differenti modalita Rapporto.

M: A Tutti i flash slave, qualunque sia il loro gruppo, A o B, sono considerati dello stesso gruppo. Ci sono solo due gruppi: gruppo Master e gruppo Slave.

M: A: B Ci sono tre gruppi: Master, gruppo Slave A e gruppo Slave B.

Il flash Phottix Mitros TTL per Sony dispone di due modalità TTL: TIL e TTL Auto. Per maggiori dettagli, vedi sopra "Modalità del flash Master" e tutto.

Modalità TTL:

M: A Il flash Master non scatterà. Tutti i flash slave (indipendentemente dal loro gruppo - A o B) scatteranno sulla base del risultato della misurazione TTL e / o con la stessa potenza.
M: A: B Il flash Master non scatterà. Solo il gruppo A scatterà. Il gruppo B non scatterà.

Modalità TTL:

M: A Il rapporto flash più essere impostato per il flash Master e per i gruppi Slave (A e B). Il flash Master ed i flash slave scatteranno con il rapporto flash selezionato.
M: A: B Il rapporto flash più essere impostato per il flash Master, per il gruppo A e per il gruppo B. Tre gruppi scatterano con il rapporto flash selezionato

Nota:

1. Se è impostata la modalità rapporto M:A, uno qualsiasti dei gruppi cui è sere disattivato impostando il rapporto flash su " - " (OFF).
2. Se è impostata la modalità rapporto M:A:B, due qualiasi dei gruppi sono essere disattivati impostando il loro rapporto flash su "–" (OFF).

Modalità Manuali

M: A Il flash master scatterà con la potenza impostata manually. I flash slave (gruppi A e B, considerati come lo stesso gruppo) scatteranno sulla base del risultato della misurazione TTL e del rapporto flash selezionato.
M: A: B Il flash master scatterà con la potenza impostata manually. Il gruppo A e il gruppo B scatteranno c sulla base del risultato della misurazione. TLI e del loro rapporto flash selezionato.

Nota:

1. Se è impostata la modalità rapporto M:A, uno qualsiasti dei gruppi cui è essere disattivato impostando il rapporto flash su "-" (OFF).
2. Se è impostata la modalità rapporto M:A:B, due qualiasi dei gruppi sono essere disattivati impostando il loro rapporto flash su "–" (OFF).

Regolazione dei parametri del flash Master

Modalità TTL

1. Se si preme il pulsante la compensazione dell'esposizione sare evidenziat e lampeggera sullo schermo LCD.
2. Premere il pulsante e per modificare il valore della compensazione dell'esposizione (da -3 a +3, con intervalli di 1/3 di stop).

3. Se si preme e si Tiene premuto il pulsante la modalità Master sare evidenziata e lampeggerà sullo schermo LCD.

4. Premere il pulsante e per scorrere tra Canale e Modalità Rapporto.

5. Premere il pulsante e per regolare i parametri. (Canale: 1, 2, 3, 4; Modalità Rapporto: M: A e M: A: B).
6. Premere il pulsante per confermare ed uscire.

Nota:

Il flash Mitros impostato in TTL cui visualizzare le opzioni della compensazione dell'esposizione ed eseguire la compensazione dell'esposizione solo con le fotocamera SLT-A99V/ SLT-A99 e SLT-A58 (questa lista potra essere aggiornata con l'uscita delle nuove fotocamera). Il Mitros non cui visualizzare le opzioni della compensazione dell'esposizione ne eseguire la compensazione dell'esposizione quando è utilizzato con le altre fotocamera. Le impostazioni della compensazione dell'esposizione non saranno valide.

Modalità TTL

1. Se si preme il pulsante la compensazione dell'esposizione sare evidenziata e lampeggerà sullo schermo LCD.

2. Premere il pulsante e per modificare il valore della compensazione dell'esposizione (da -3 a +3, con intervali di 1/3 di stop).

3. Se si preme e si tiene premuto il pulsante la modalità Master sare evidenziate e lampeggerà sullo schermo LCD.

4. Premere il pulsante e per scorrere tra Canale, Modalità Rapporto e Rapporto.
5. Premere il pulsante e per regolare i parametri. (Canale: 1,
   2, 3, 4; Modalità Rapporto: M: A e M: A: B; Rapporto: agli gruppo cui sono impostato su-“” (OFF), 1, 2, 4, 8, 16).
6. Premere il pulsante SET per confermare ed uscire.

Nota:

Il flash Mitros impostato in TTL cui visualizzare le opzioni della compensazione dell'esposizione ed eseguire la compensazione dell'esposizione solo con le fotocamere SLT-A99V/ SLT-A99 e SLT-A58 (questa lista potra essere aggiornata con l'uscita delle nuove fotocamere). Il Mitros non cui visualizzare le opzioni della compensazione dell'esposizione ne eseguire la compensazione dell'esposizione quando è utilizzato con le altre fotocamere. Le impostazioni della compensazione dell'esposizione non saranno valide.

Modalità manuale

1. Se si preme il pulsante livello di potenza sare evidenziato e lampeggerà sullo schermo LCD.
2. Premere il pulsante e per modificare la potenza (1/256,

1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 1/1, con intervals di 1/3 di stop).
3. Se si preme e si Tiene premuto il pulsante la modalità Master sare evidenziata e lampeggerà sullo schermo LCD.
4. Premere il pulsante e per scorrere tra Canale, Modalità Rapporto e Rapporto.

Funzioni personalizzate

Il flash TTL Phottix Mitros è dotato di un numero di funzioni personalizzate programmabili. Per modificare queste funzioni (vedi quello):

1. Premere il pulsante per 2 secondi per accedere alla schermata di Menu C.Fn.

2. Premere il pulsante e per regolare i parametri. (Canale: 1,
   2, 3, 4; Modalità Rapporto: M: A e M: A: B; Rapporto: agli gruppo può essere impostato su-" (OFF), 1, 2, 4, 8, 16).

3. Premere il pulsante set per confermare ed uscire.

4. Premere il pulsante o per scorrere le voci del menu - C.FN da 0 a 15.

5. Premere il pulsante o per modificare la funzione all'interno del menu.
6. Premere il pulsante set per uscire dal menu C.Fn.

Schema funzioni personalizzate

Funzioni personalizzate	Funzioni	Impostazione nr.	Impostazioni e descrizione
C.Fn 00	Unità di distance	0-Metri(m)	Metri(m)
		1-Piedi(ft)	Piedi(ft)
C.Fn 01	Stand-by	0-Abilita	Abilita
		1-Disabilita	Disabilita
C.Fn 05	Modo Manuale: Modi della fotocamera in cui è possibile impostare il flash Manuale o Multi	0-Manuale	Solo modo M (manuale)
		1-PASM	Tutti i modi
C.Fn 06	Flash rapido — ☐	0-Disabilita	Disabilita
		1-Abilita	Abilita
C.Fn 07	Flash di prova	0:1 volta	Lampeggia 1 volta al livello di potenza impostato.
		1:3 volte	Lampeggia 3 volte al livello di potenza ed alla frequenza predefinita.
		2:4 sec.	Lampeggia per 4 secondi al livello di potenza ed alla frequenza predefinita.
C.Fn 09	Zoom automatico	0-Per la dimensione del sensore	Per la dimensione del sensore
		1-Disabilita	Disabilita
C.Fn 10	Timer di stanby in Slave	0-60 minuti	60 minuti
		1-10 minuti	10 minuti
C.Fn 11	Spegnimento automatico in Slave	0-Dopo 8 ore	Dopo 8 ore
		1-Dopo 1 ora	Dopo 1 ora
C.Fn 12	Ricarica potenza	0-Fonte int.ed ext.	Fonte di alimentazione interna ed esterna
		1-Alimentazione esterna	Sorgente di alimentazione solo esterna
C.Fn 13	Segnale acustico di conferma	0-Abilita	Abilita
		1-Disabilita	Disabilita
C.Fn 14	Retroilluminazione automatica	0-Abilita	Abilita
		1-Disabilita	Disabilita
C.Fn 15	Preferenze TTL	+EV	Aggiungi EV
		-EV	Riduci EV

Funzione flash rapido

La funzione flash rapido consente al flash di scattare da 1/6 a 1/2 della piena potenza. I tempi di ricarica nella modalità flash rapido sono più veloci. Aiuta a scattare fotografia in soggetti vicini.

Il flash rapido più essere utilizzato per le modalità di azionamento continuo, il flash rapido per funzione scatto continuo più essere abilitato o disabilitato (vedi C.Fn-06 supra).

Nota:

La funzione flash rapido renderà lo scatto del flash una priorità. Potrebbe esserecause di sosteosposizione se il soggetto si trovad un'eccessiva distanza dalla fotocamera.

Preference TTL

La funzione TTL più variate leggermente quando si utilizza il flash su differenti fotocamera. L'impostazione TTL Pref (C.Fn-15) consenteagli utenti di regolare la compensazione EV da +3a - 3 con 1/3 di stop per compensare queste lievi variazioni. Questa regolazione è un'impostazione personale basata sullo standard TTL della fotocamera e verrà salvata nella memoria. Quando esta preferenza, circa il livello dell'EV, viene impostata, tale compensazione sera utilizzata per immagini scattate in modalità TTL. Questa compensazione EV non verrà visualizzata sul display LCD durante il normale uso.

Sincro con tempi lenti

Quando si el soggetti che lo sfondo sono in condizioni di luce debole, esta funzione cui è più richidere. Il controllo del flash con un tempo di posa lungo per ottener e l'esposizione corretta.

Si consiglia di utilizzato un cavalletto per evitare il rischio di mosso della fotocamera, dal momento che in quello modo sono utilizzati di solito i tempi di posa lunghi.

Ripristino delle impostazioni di fabbrica

Il flash Mitros Phottix più essere riportato alle impostazioni di fabbrica.

Per reimpostare il flash:

1. Premere etenere premuto i pulsanti e per 5 Secondi.
2. Il flash sare reimpostato alle impostazioni di fabbrica predefinite.
3. Tutte le funzioni personalizzate saranno reimpostate ai valori di fabbrica predefiniti.

Display informativo del flash

Per supporto tecnico o aggiornamento del firmware controllare le informazioni sul Phottix Mitros. Per visualizzare l'hardware, il software, la libreria d'icone e ed il numero di serie:

1. Premere il pulsante

quando il flash è acceso.

1. Premere un qualiasi pulsante per uscire da esta schermata e accedere allo schermo LCD.

Specifiche tecniche

Modalità: TTL, Manuale e Multi stroboscopico

Guida No.: 58/190 (a 105 mm di lunghezza facale, ISO 100 in metri/piedi)

Copertura del flash: 24-105 mm (14 mm con pannello diffusore grandangolare)

Zoom automatico (la copertura flash si regola automaticamente per adattarsi alla lunghezza facale dell'obiettivo)

Zoom manuale (lo zoom può essere regolatoambiando l'impostazione sulla fotocamera/flash)

Rotazione: 360 gradi, Su-Giù: da -7 a 90 gradi.

FEC (Compensazione dell'esposizione del flash): Manuale

Modalità di sincronizzazione: Sincronizzazione sulla prima tendina, sincronizzazione ad alta velocità

Flash stroboscopico: 1-100 Hz

Indicatore di confirma dell'esposizione del flash: In modalità TTL s'illuminano le spiè LED di colore blu

Indicatore tempo di ricarica/pronto flash:

Flash normale: ca. 0.1-5 sec/La spia LED rossa s'illumina.

Flash rapido: ca. 0.1-2.5 sec/La spia LED verde s'illumina.

Alimentazione interna: Quattro batterie alcaline fornato AA o batterie Ni-MH fornato AA

Batteria esterna: Compatible con Phottix Battery Pack e battery pack compat- to Sony FA-EB1AM usato con I'apposto adattatore

Risparmio energetico: In modalità slave non wireless: 90 secondi, in modalità slave wireless: 60 minuti o 10 minuti

Flash wireless

Metodo di trasmissione: Impulso ottico

Canali: 4

Opzioni wireless: Master e Slave

Il flash Phottix Mitros può essere utilizzato come Master Wireless (WL) solo su alcune fotocamera: DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/ SLT-A99, SLT-A77V/ SLT-A77, SLT-A65V/ SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 o NEX-6.

Gamma di trasmissione (ca.): (in ambienti chiusi:12-16m/39.36-52.48, all'aper to: 7-9m/22.96-29.52 ft.

Angolo di ricezione: ± 40^ (orizzontale), ± 30^ (vertical)

Gruppi slave controllati: 2 (A e B)

Controllo flash ratio: Ogni gruppo può essere impostato tra-''-(OFF), 1, 2, 3, 4, 8 e 16

Corrente di standby: ≤ 100uA in modalità sleep

Dimensioni: (Lung. x Larg. x Alt.): 201x77.5x58.3mm
