用户手册 Mitros TTL (Sony) Phottix

提示：如需立即使用该闪光灯，请参阅快速使用指南卡。如需了解更多高级设置，请阅读此闪光灯说明书及熟悉您的相机使用手册与相关操作。

Phottix Mitros TTL闪光灯（索尼版）是专为搭配索尼数码单反相机使用而设计的，具有TTL模式、手动模式、频闪模式及无线主控/从属引闪功能。

警告

1. 请安全使用您的闪光灯。切勿在短距离内直接对着人或动物的眼睛触发闪光灯，否则会损伤眼睛，甚至导致失明。
2. 在汽车、公交车、摩托车或其他移动的交通工具上或周围，请谨慎使用闪光灯，因为可能会导致交通事故。
3. 请勿在可燃气体（如汽油、溶剂等）附近使用闪光灯，有爆炸的危险！
4. 请勿让闪光灯或电池接触到滴水/溅水或高湿度物体。
5. 请勿将闪光灯或电池置于高温环境下（如直射阳光、封闭的汽车等）。
6. 若一定时间内不使用闪光灯，请将所有电池取出。
7. 请按照需要更换电池。请使用未破损的状态良好的电池。
   请勿混用不同型号的电池。请勿混用新旧电池。
8. 闪光灯闪光时,请勿在闪光灯镜片的前方放置不透光的物体,否则闪光灯发出的热量将可能烧灼放置的物体或是损坏闪光灯管或菲涅尔镜片！
9. 闪光灯头在使用后可能会很烫，请勿触摸，有灼伤的危险！
10. 闪光灯内部有高压电子部件,请勿拆开或试图修理闪光灯。切勿触摸闪光灯的内部组件,有触电的危险！
11. 请勿用金属物体接触闪光灯的外置电源端口，有可能触电或造成重伤！

目录

部件和功能 82

模式 86

无线引闪 88

自定义功能 91

规格参数 92

部件

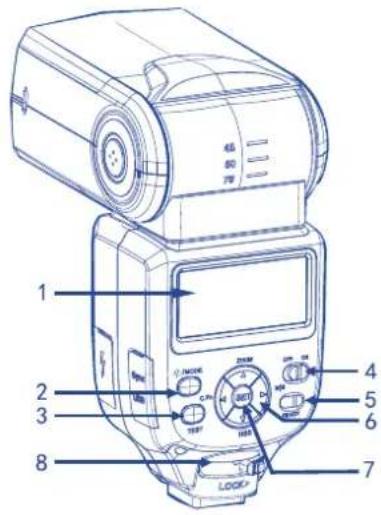

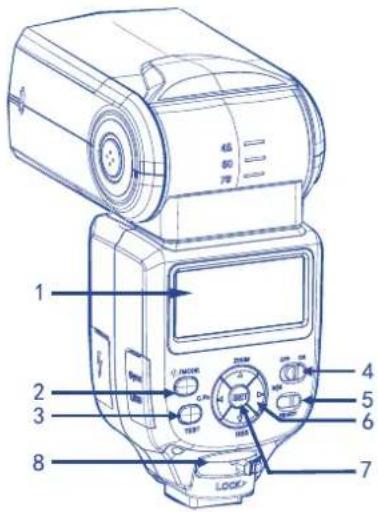

后面/左侧

1. 液晶显示屏
2. 模式按钮
3. 测试按钮
4. 电源开关
5. 状态指示灯
6. 箭头调整按钮(见下文)
7. 设置按钮
8. 锁定杆
   9.3.5mm同步端口
9. USB端口
10. 外置电源端口

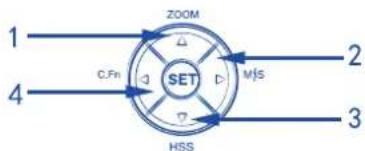

箭头调整按钮

1.向上箭头/变焦调节模式按钮
2. 向右箭头/无线闪光模式按钮
3.向下箭头/高速同步按钮
4. 向左箭头/自定义功能按钮

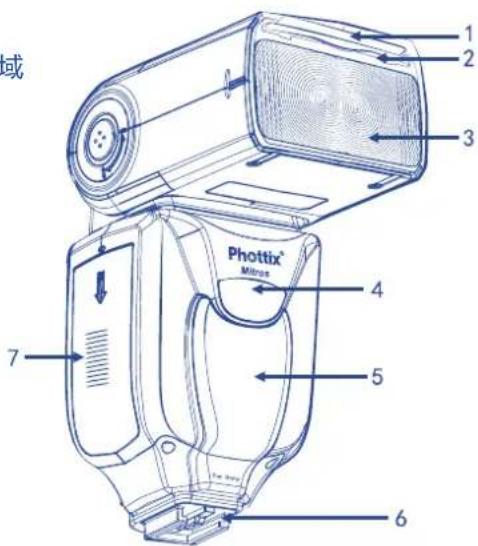

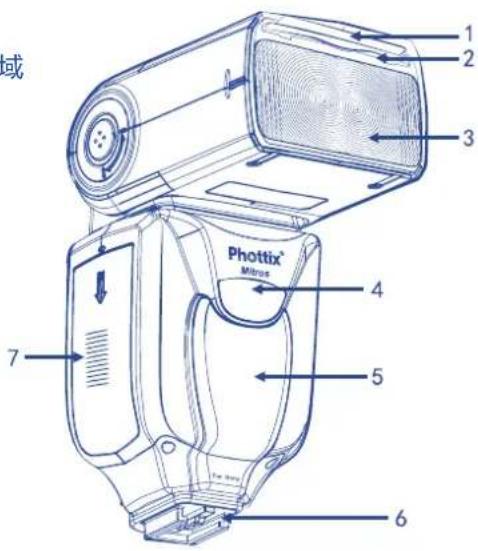

前面/右侧

1.反射板
2. 广角散光板
3.闪光灯头
4. 无线信号接收区域
5. 自动对焦辅助灯
6.热靴
7. 电池仓

注意事项：

Mitros索尼版闪光灯有两种热靴规格，请按照您所使用的相机热靴座来选择合适的闪光灯热靴。

规格1=旧款美能达接口热靴

规格2=新款ISO接口热靴

此说明书中假定以下内容：

1. 闪光灯和相机的电源开关都设为开启。
2. 闪光灯和相机的设置与本说明书中所述的设置一致。
3. 相机菜单和闪光灯自定义功能都设置为默认值。
4. 闪光灯是搭配一款兼容的索尼单反数码相机使用。

安装电池

1. 按住电池仓盖并向闪光灯底部方向滑动，电池仓盖将会弹起打开。
2. 按照电池仓中的指示图插入AA电池。
3. 按住电池仓盖并向闪光灯顶部方向推动 - 电池仓盖将会锁定到位。

请注意：

• 请使用4节同一品牌的标准规格高品质电池。请确保所有电池的电量保持一致。
• 闪光灯在使用时，电池可能会很烫，更换电池时需小心！
• 如果一定时间不使用闪光灯，请取出电池。

将闪光灯安装到相机上

关闭相机和闪光灯

1.将闪光灯热靴与相机热靴对准。
2.滑动闪光灯使其完全插入相机热靴。
3.滑动锁定杆到右侧直至发出咔哒声将闪光灯锁定到位。
4. 锁定释放：按住锁定杆上的锁定释放按钮的同时将锁定杆滑动到左侧。

开启/关闭闪光灯

1. 开启闪光灯；将电源开关拨到“ON”的位置。
2. 关闭闪光灯：将电源开关拨到"OFF"的位置。

电池电量显示

液晶显示屏上的电池电量显示器（见下文）将会显示闪光灯里电池大概的剩余电量，可以此作为一个粗略的参考来更换电池。如果闪光灯回电时间很长（30秒），请更换电池。

倾斜和旋转闪光灯头

1. 闪光灯头的倾斜角度可以在-7度到90度之间调节（可倾斜档位：-7度、45度、60度、75度、90度）。轻轻倾斜闪光灯头到您拍摄所需要的角度。
2. 闪光灯头可左右各旋转180度（可旋转档位：60度、75度、90度、120度、150度、180度）。轻轻旋转闪光灯头到您拍摄所需要的角度。
3. 如果将闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置，当闪光灯设置为Azoom自动变焦时，闪光灯焦距将会自动设置为50毫米，液晶显示屏上会显示“- - ”。闪光灯头倾斜或旋转后，可以在手动变焦模式下（MZoom）改变闪光灯焦距（见下文）。
4. 在-7度的位置时，闪光灯变焦和在0度位置一样，将不会改变任何设置。

使用反射板或广角散光板

Phottix Mitros闪光灯的灯头内置有一个白色反射板和一个广角散光板。

1. 使用广角散光板，闪光覆盖范围可以扩展为 14mm 广角镜头。
2. 当闪光灯头仰起反射闪光时,白色反射板可用来在被摄体的眼睛里创建眼神光。

使用步骤：

1. 利用散光板底部边缘将散光板和反射板从闪光灯头内轻轻拉出。
2. 散光板拉出后会置于闪光灯头上。如果不需要使用反射板，请将它轻轻推回至闪光灯头内。
3. 如果只使用反射板，请将散光板轻轻推回至闪光灯头内。

使用闪光灯头柔光罩

• Phottix Mitros TTL闪光灯随附一个柔光罩，在需要的情况下，此柔光罩可以安装在闪光灯头前面，它对于柔化光线、减少热点和阴影及增加微距摄影的覆盖范围很有帮助。

使用步骤：

1.将柔光罩与闪光灯头对准，让柔光罩上的"UP"标记朝上。

1. 将柔光罩上一边的卡口与闪光灯头上相对应的卡口接合。
2. 重复第2步的步骤，使另一边的卡口接合。

过热保护

闪光灯具有的过热保护电路功能将会通过放慢闪光灯回电时间来避免过热而造成部件损坏。在短时间内，以全功率闪光多次后，将会激活该过热保护功能。过热保护功能生效时，闪光灯回电时间将会变慢，闪光灯屏幕上将会出现"HOT"图标。

为避免过热而可能造成的损坏，闪光灯会自动增加回电时间来降低闪光灯温度。请等待10分钟再使用。

如果在出现"Hot!"图标之后继续使用闪光灯，闪光灯将不会冷却，显示屏上将会出现"Stop"图标，请停止使用闪光灯，等待10分钟使其冷却后再使用。

同步端口和USB端口

1.3.5mm同步端口可通过3.5mm同步线连接至引闪器。此端口只能输入闪光信号，不能输出。
2. USB端口用于固件升级。软件最新公告及说明都会发布在 Phottix网站上。

LED状态指示灯

左边LED指示灯：闪光就绪指示灯。快速闪光模式下，达到最小闪光电压时亮绿灯。充满电后，LED指示灯亮红灯。

右边LED指示灯：闪光曝光确认指示灯。如果获得了标准的闪光曝光，闪光曝光确认指示灯将会亮蓝灯约3秒。如果闪光曝光确认指示灯不亮，请靠近被摄体或增加相机的ISO设置。

使用外置电源端口

外置电源端口是Phottix专有设计，用于连接Phottix闪光灯线。外置电源端口可通过内附的转接头兼容索尼FA-EB1AM外置电池盒或其他兼容的电池盒。

请注意：

• 即使使用外置电池盒，也必须在闪光灯中安装内置电池。
• 请勿使用不兼容索尼的外置电池盒。

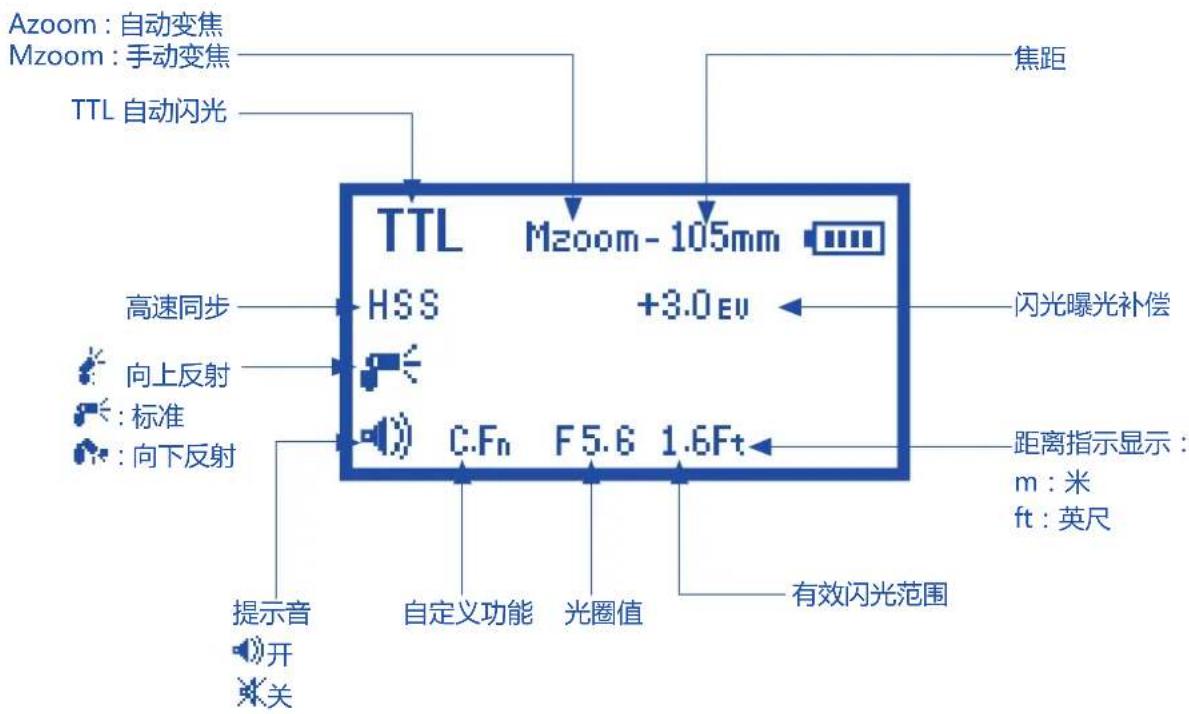

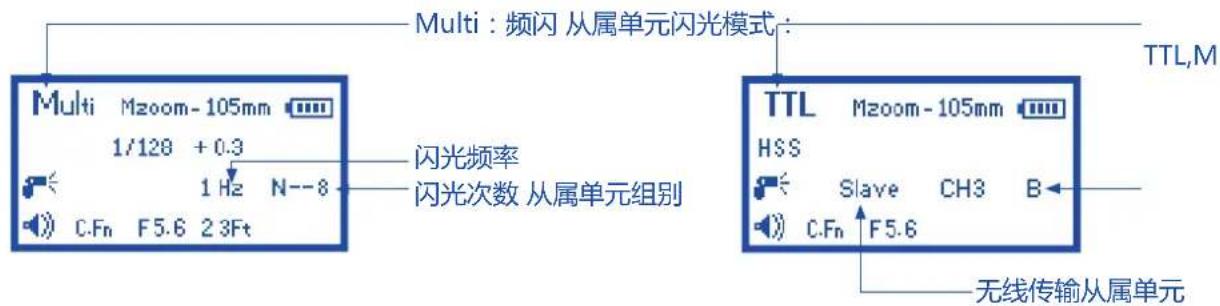

液晶显示屏显示

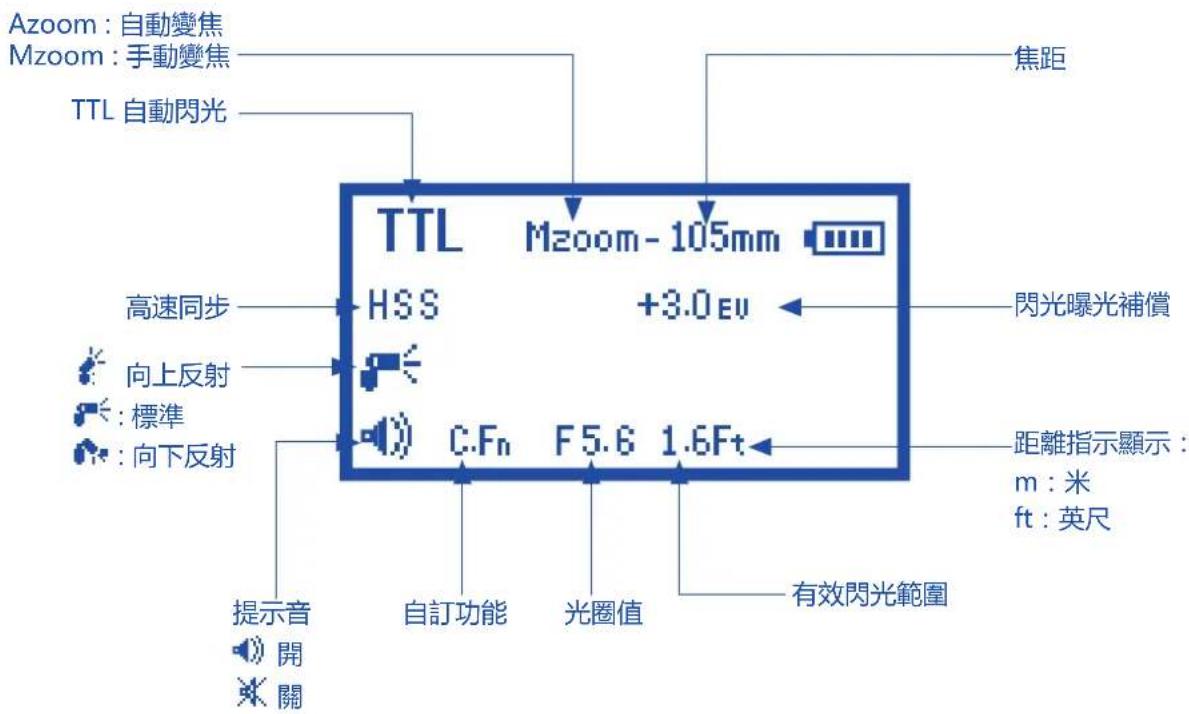

TTL 自动闪光模式显示界面

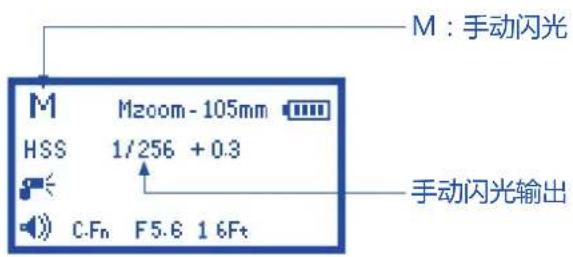

M 手动闪光模式

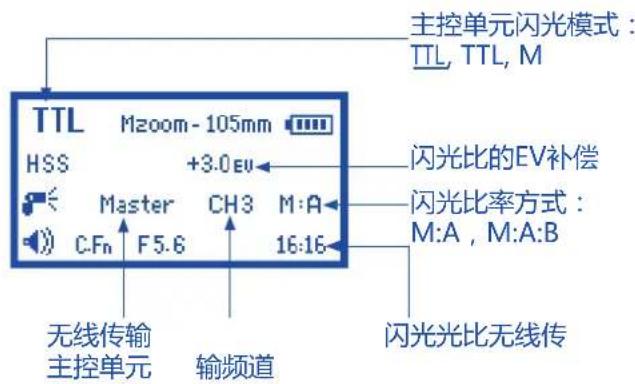

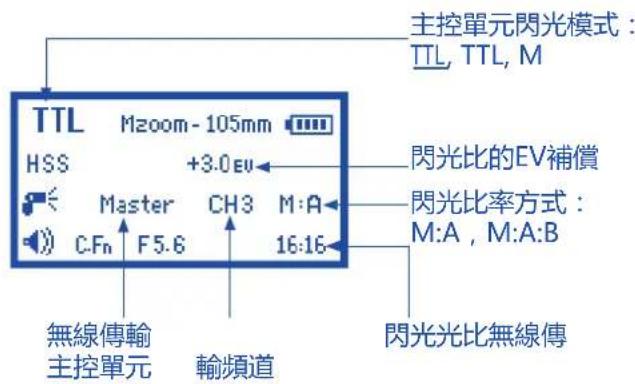

Master 无线主控模式

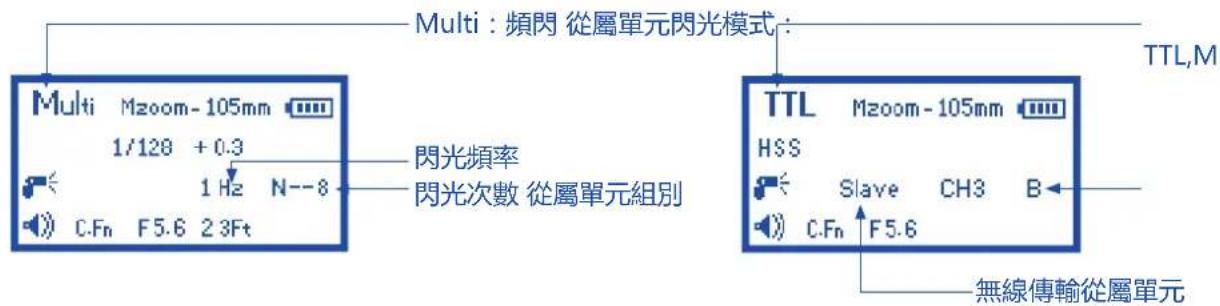

Multi 频闪闪光模式 Slave 无线从属模式

自动存储功能

• Phottix Mitros能够保存闪光灯设置。即使关机重启后，模式、功率水平等设置将会保存在闪光灯内。

设置闪光灯变焦

Phottix Mitros闪光灯灯头具有两种变焦方式-自动变焦(Azoom)和手动变焦(Mzoom)。自动变焦时，焦距将会随相机变焦镜头的改变而改变以提供最佳灯光效果；手动变焦时，用户可自行设置闪光灯头焦距。

设置步骤：

1. 按<按钮。
2. 液晶显示屏上的变焦调整区域将会闪烁显示。
3. 按或按钮将闪光灯头变焦设置为自动变焦（Azoom）或所需的手动变焦（Mzoom）值。
4. 完成设置后，按 SET 按钮确认。

请注意：

1. 在自动变焦模式（Azoom）下，闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置时，闪光灯焦距将会自动设置为50毫米，液晶显示屏上会显示“- - ”。如果灯头从0度倾斜到-7度时，闪光灯焦距将不会改变。
2. 自动变焦（Azoom）只有在闪光灯头设置为0度或-7度时才有效。
3. 在手动变焦模式（Mzoom）下，闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置时，闪光灯焦距将会保持原来的设置，不会改变。
   4.倾斜或旋转闪光灯头后，可以通过将自动变焦模式（Azoom）切换为手动变焦模式（Mzoom）来调节闪光灯焦距。

设置高速同步

Phottix Mitros闪光灯具有高速同步功能。详情请参阅下文有关高速同步功能的详细说明。

设置步骤：

按按钮将会开启或关闭高速同步。

请注意：

1.在频闪模式下，不支持高速同步。
2. 高速同步也可以在无线闪光模式下使用。

后帘同步

后帘同步是在快门关闭前的瞬间触发闪光灯，而不是在曝光开始时触发闪光灯，它可以结合低速快门达到创意性效果。

1. 在Mitros闪光灯上无法直接设置后帘同步功能。
2. 请将相机的闪光模式设置为“后帘同步”闪光模式。设置详情，请参阅相机使用手册。

请注意：

在无线模式下不能使用后帘同步功能。

测试按钮

按测试按钮将会触发闪光灯闪光，这可用于手动模式下测光。在无线主控模式下，按测试按钮将会触发由主控闪光灯控制的设置为同一个频道的从属闪光灯。测试闪光模式可以在自定义功能中设置（见下文C.Fn-07）。

自动待机功能

Phottix Mitros TTL闪光灯具备待机和自动关闭模式来节省电池电量。

1. 在非无线从属模式下，90秒钟没有按键操作或没有被引闪，闪光灯将进入自动待机模式，液晶显示屏将无显示，半按相机快门按钮或按闪光灯上的测试按钮可唤醒闪光灯。
2. 在无线从属模式下, 60分钟无按键操作或没有被引闪,闪光灯将进入从属待机模式, 液晶显示屏上将显示“IDLE”,全按相机快门按钮或按主控闪光灯上的测试按钮可唤醒从属模式下的闪光灯。您可以选择从属待机计时器的时间 - 60 分钟或10分钟。(见下文C.fn-10)。
3. 如果8小时内无按键操作或没有被引闪，闪光灯将进入从属自动关闭模式，按测试按钮可唤醒闪光灯。您可以选择从属自动关闭的时间- 8小时或1小时（见下文C(fn-11)）。

自动对焦（AF）辅助灯

1. 在低照度/低对比度条件下，Phottix Mitros内置的自动对焦辅助灯将会点亮来辅助自动对焦。闪光灯前面的自动对焦辅助灯将会在被摄体上投射一个聚焦目标。
2. 部分相机本身配备有内置自动对焦辅助照明器。与此类相机配合使用时，闪光灯的自动对焦辅助灯或相机上的内置自动对焦辅助照明器会根据实际拍摄环境亮起进行辅助对焦。

闪光模式

Phottix Mitros闪光灯具有三种闪光模式：TTL、手动（M）和频闪（Multi）。

关于闪光模式

Mitros具有常规闪光和无线闪光两种闪光功能。

常规闪光具有TTL自动、M手动和Multi频闪闪光三种闪光方式。

无线闪光具有TTL、TTL和M三种闪光方式。

Mitros闪光灯可设置的闪光方式：

Mitros 索尼版闪光灯上可以设置的闪光模式，很大程度上受到相机型号和相机闪光模式设置的限制。

1. 如果要使用常规闪光，请将相机的闪光模式设置为非无线闪光模式，否则闪光灯无法设置为常规闪光。相机上的闪光模式的设置也会受到相机的拍摄模式的限制。具体详情请参阅您的相机使用手册。
2. 如果要使用无线闪光，请将您的相机上的闪光模式设置为WL无线遥控闪光模式。否则，闪光灯将无法设置为无线闪光。
3. 在下列情况同时发生时，无法设置闪光灯为M手动和 Multi频闪闪光模式：

A. 当相机和闪光灯正在通讯过程中时（指相机和闪光灯交换和传输数据时）；
B. 相机的拍摄模式不是M手动模式时。

此时可以通过将自定义功能C.Fn05ManualMode设置为PASM选项就可以设置闪光灯为M或Multi模式了。

1. 如果闪光灯设置为常规闪光TTL模式，当相机设置为AUTO自动闪光模式时，将会由相机决定闪光灯是否闪光；当相机设置为强制闪光模式或后帘同步闪光模式，每次触发快门时，闪光灯均会闪光。
2. 只有在部分相机上，Mitros闪光灯才可以作为无线主控单元使用，具体相机型号如下：DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7或NEX-6。
3. 只有使用SLT-A99V/SLT-A99和SLT-A58（随着相机的更新，可能会出现其他的相机型号）这两款相机时，Mitros闪光灯在TTL模式下才会显示EV补偿设置项，并且可以调节EV值。使用除这两部相机以外的其他相机时，闪光灯上不显示EV设置项，也不可调节EV值，EV值设置无效。

改变常规闪光模式：

1. 按按钮。
2. 闪光模式将会在TTL、手动（M）和频闪（Multi）模式之间循环切换。
3. 当前模式将会显示在液晶显示屏的左上方。

TTL模式

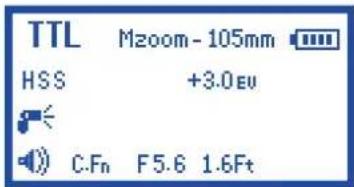

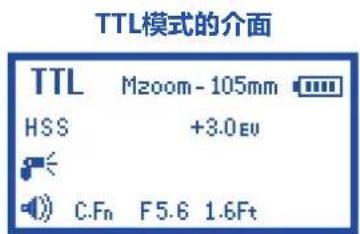

TTL模式的界面

在TTL模式下，闪光灯和相机将会共同工作来计算拍摄图像需要的正确曝光。全按快门按钮，闪光灯将会发出一个预闪，在拍照前的瞬间，相机将会使用此预闪计算出曝光和闪光功率。

闪光曝光补偿-FEC

在TTL闪光模式时，通过改变闪光灯的EV值，可以仅对闪光照亮的主体进行闪光输出量补偿，而不影响背景曝光。若要使主体更明亮，请增加补偿，若要使主体更阴暗，请减少补偿。

Phottix Mitros闪光灯可以在±3档间以1/3档为增量调节闪光曝光补偿(FEC)。闪光曝光补偿对于基于环境的需要而需要微调TTL系统的情况有很大帮助。

设置闪光曝光补偿：

1. 按按钮进入闪光曝光补偿调节模式。
2. 按或按钮将增加或减少闪光曝光补偿值。
3. 按 SET 按钮退出闪光曝光补偿调节模式。

请注意：

1. 如果在相机和闪光灯上均设置了闪光曝光补偿，则曝光值将会是两个曝光值的总和。
2. 闪光灯的液晶显示屏上仅显示闪光灯所设的补偿值。
3. 只有使用 SLT-A99V/SLT-A99和SLT-A58（随着相机的更新，可能会出现其他的相机型号）这两款相机时，Mi-tros闪光灯在TTL模式下才会显示EV补偿设置项，并且可以调节EV值。使用除这两部相机以外的其他相机时，闪光灯上不显示EV设置项，也不可调节EV值，EV值设置无效。

阶段曝光-BRK

阶段曝光(BRK)可用来自动改变一组照片的闪光功率。相机将记录一组不同曝光的照片，用户可自行设置阶段曝光照片张数、曝光不足和曝光过度量。在拍摄移动的主体及在一个拍摄场景中有多种不同灯光效果的情况下，使用阶段曝光可以确保记录到合适曝光的照片。阶段曝光也可用于高动态范围摄影。请参阅您的相机使用手册，查阅更多关于该功能的设置和使用说明。

请注意：

1. 不能直接在Mitros闪光灯上设置BRK阶段曝光功能。
2. 请在相机的拍摄模式中设置阶段曝光BRK功能，设置详情，请参阅您的相机使用手册。
3. 部分相机可以通过相机菜单设置“阶段曝光顺序”，详情请参阅您的相机使用手册。

高速同步-HSS

在高速同步模式下，相机/闪光灯最大同步速度可以达到相机的最大快门速度。在您需要使用光圈优先模式或限制环境光的情况下，高速同步功能将很有帮助。高速同步速度将可能随相机型号的改变而改变，详情请参阅相机使用手册。

使用高速同步模式：

1. 按按钮。

2.“HSS”图标将会显示在闪光灯的液晶显示屏上。
3. 将快门速度设置为快于相机的闪光同步速度进行拍摄。
4.再次按 按键将会退出高速同步。

手动（M）模式

在手动模式下，闪光灯将会以您设置的功率水平闪光。Phottix Mitros TTL闪光灯可以在1/1全功率至1/256（共9档）之间以1/3档为增量进行功率调节。相机的光圈和快门速度需要手动调节。为达到最佳效果，请将相机调为M-手动模式。

使用手动模式：

1. 按按钮直至闪光灯的液晶显示屏上显示“M”图标。
2. 按 SET 按钮进入功率调节屏幕。功率水平将会在屏幕上闪烁显示。
3. 按或按钮可以调整闪光功率。
4. 按 SET 按钮退出功率调节屏幕。
5. 当闪光就绪指示灯亮红灯，表示闪光灯充满电，可用于拍摄闪光。
6. 按按钮将会使闪光灯以您设置的手动功率水平闪光，这有利于测光。

请注意：

• 半按快门按钮将会使有效的手动闪光功率范围显示在闪光灯液晶显示屏上。
• 在开启了HSS高速同步功能时，手动模式下的闪光功率最小只能设置为1/128，不可设置为1/256。

Multi:频闪模式

使用Multi频闪模式，可以发出一系列快速的闪光。您可以在Phottix Mitros闪光灯上设置功率、频率和闪光次数。频闪模式有利于在同一张照片上拍摄移动的被摄体的多个图像以达到特殊效果。

频闪的频率（每秒的闪光次数，以Hz表示），总的闪光次数和功率水平可以设置。

使用频闪模式：

1. 按 按钮直至“Multi”图标显示在闪光灯液晶显示屏上。
2. 按 SET 按钮调整频闪设置。液晶显示屏上将会从左至右显示功率、频率（HZ）和闪光次数。进入频闪调整屏幕后，功率将会在屏幕上闪烁显示。
3. 按 和 按钮将会在功率、频率（HZ）和闪光次数设置之间切换。
4. 当功率、频率（HZ）和闪光次数图标闪烁显示时，按

和按钮可相应地调整功率、频率（HZ）和闪光次数。
5. 按按钮退出调节屏幕。

请注意：

1. 过多使用频闪可能会导致过热甚至损坏闪光灯,请勿连续使用频闪超过20次。
2. 如果过热，闪光灯将会自动增加回电时间，直至闪光灯温度降低到正常才可再次使用。
3. 在频闪模式下，闪光功率最大只可以设置为 1 / 8 。

频闪模式和快门速度

使用以下公式来确保正确的相机快门速度和不同的频闪模式参数搭配使用：

闪光次数/闪光频率=快门速度

例如，5次(闪光次数)/10赫兹（频率）=0.5秒（快门速度）

这是一个粗略的参考，您还需要加快或减慢快门速度来得到预期的结果。

最大频闪闪光次数

最大频闪次数受到电池电量的影响。请参考下列数值

使用镍氢电池

Hz 闪光输出	1	2	3	4	5	6	7	8	9	10	20	30	40	50	60	70	80	90	100
1/8	100+	100+	100+	15	10	10	7	7	7	7	5	5	5	4	4	4	4	4	4
1/16	100+	100+	100+	100+	100+	100+	40	35	20	20	10	10	10	9	9	9	8	8	8
1/32	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	25	20	20	18	18	17	17	17	17
1/64	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	45	40	32	32	32	32	30	30
1/128	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	60
1/256	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+

100 + 表示100以上。

无线引闪模式

Phottix Mitros TTL闪光灯具有无线引闪功能。安装在相机上的闪光灯可通过光学脉冲调节和引闪远程闪光灯。

只有在部分相机上，Mitros闪光灯才可以作为无线主控单元使用，具体相机型号如下：DSLR-A900,DSLR-A850,DSLR-A700,SLT-A99V/SLT-A99,SLT-A77V/SLT-A77,SLT-A65V/SLT-A65,SLT-A58,SLT-A57,SLT-A37,NEX-7或NEX-6。

主控模式闪光灯必须安装在相机上（或使用兼容的相机内置闪光灯，请参阅下文），且相机的闪光模式需设置为WL无线遥控闪光模式，远程闪光灯必须设置为从属模式。

无线引闪是通过主控闪光灯传输的光学脉冲完成的。所有闪光灯必须配位，闪光灯上的无线信号接收区域必须能够光感到主控闪光灯的信号。此系统在户外或强光区效果可能不会很好。

为增加性能和功率控制能力，请考虑组合使用PhottixOdin

TTL引闪器和您的Phottix Mitros闪光灯。Phottix Odin通过无线电信号控制和引闪闪光灯，而不是光学脉冲，受环境的影响较小。

无线设置

闪光灯必须设置为主控或从属模式，且相机的闪光模式必须设置为WL无线遥控闪光模式。主控闪光灯必须安装在相机上来控制远程（从属）闪光灯。主控闪光灯和从属闪光灯必须设置为相同的频道，从属闪光灯必须设置组，主控闪光灯必须设置闪光比。

设置主控单元：

1. 按住 按钮2秒进入无线设置界面。
2. 按 和 按钮将在主控模式和从属模式之间循环切换。
3. 选择Master主控模式。
4. 按按钮将会使主光标从主控选择切换至频道、比率方式和闪光光比设置项。
5. 按 和 按钮可以设置所选项的参数（频道：1、2、3、4；比率方式：M:A、M:A:B；闪光光比：每组灯可在-（关闭）、1、2、4、8、16中选择设置）。
   6.设置完成后，按 SET 按钮确认并退出。

主控单元闪光模式：

按 按键可以设置主控单元的闪光模式： TIL、TTL、M。TTL：该模式下，主控单元不闪光，只会发出一个短脉冲光来与从属闪光灯保持通讯，它将不会参与曝光。

TTL：该模式下，主控单元和从属单元都是按照TTL测光结果和设置的闪光光比进行闪光。

M：该模式下，主控单元按照自身设置的M模式下的闪光功率闪光，从属单元还是按照TTL测光结果和设置的闪光比闪光。

设置从属单元：

1. 按住按钮2秒进入无线设置界面。
2. 按 和 按钮将在主控模式和从属模式之间循环切换。
3. 选择Slave从属模式。
4. 按按钮将会使光标从从属选择切换至频道和组选项。
5. 按和按钮可以设置所选项的参数（频道：1、2、3、4；组别：A、B）。
   6.设置完成后，按按钮确认并退出。

6. 当从属闪光灯准备就绪，它上面的自动对焦辅助灯将每秒闪烁一次。

7. 按 按键，可以设置从属单元的闪光模式：TTL或M。

请注意：

• 请确保主控闪光灯和从属闪光灯设置为相同的频道(1-4)。
• 请勿在主控单元和从属单元之间放置任何障碍物。障碍物可能会阻碍无线信号的传输。
• 使用无线反射闪光时，请确保从属闪光灯的无线信号接收区域朝向主控闪光灯。
• 如果从属单元设置为M模式，那么从灯将会按照自身设置的闪光功率闪光。

传输频道

Phottix Mitros无线系统有4个传输频道：1、2、3和4，主控闪光灯发出的信号通过这4个频道传输至从属闪光灯，如果主控闪光灯和从属闪光灯的频道设置不一致，从属闪光灯将不会被引闪。

使用无线引闪

将安装在相机上的闪光灯设置为主控模式，且相机上的闪光模式设置为WL无线遥控闪光模式，将远程闪光灯设置为从属模式，按快门按钮将会引闪主控闪光灯（如果设置为主控单元闪光模式）和设置为从属模式的闪光灯（在主控闪光灯的工作范围内）。相机和闪光灯将会给画面测光并在TTL模式引闪闪光灯以提供合适的曝光。

使用相机的内置闪光灯作为主控单元

1. 将Mitros闪光灯安装在相机热靴上。
2. 将相机的闪光模式设置为WL无线遥控闪光模式。
3. 将闪光灯设置为Slave无线从属模式，此时闪光灯会将频道信息传送给相机。
4. 把闪光灯从相机热靴上取下，并开启相机上的内置闪光灯。
   5.确保闪光灯设置为无线从属Slave模式。
5. 相机上的内置闪光灯就可以引闪Mitros闪光灯了。
6. 如果从属闪光灯设置为M模式，则可以手动在从灯上设置闪光功率。

比率方式

主控闪光灯可以按照不同的比率方式控制从属闪光灯，包括以下两种方式：

M: A 在该比率模式下, 所有的从灯, 不论从灯设置为A组还是B组, 都为同一组。共有两组灯：主灯一组, 从灯一组。

M:A:B 在该比率模式下,共有三组灯：主灯、从灯A组、 从灯B组。

Phottix Mitros TTL闪光灯索尼版有两种TTL模式：TTL模式和TTL模式。具体请参考下文和上文的"主控单元闪光模式”。

TTL模式

M:A 主控单元不闪光,所有的从灯(无论设置为A组,还是B组)都按照测光结果,以相同的闪光功率闪光。

M:A:B 主控单元不闪光,只有从灯A组闪光,从灯B组不闪光。

TTL模式

M:A 可以设置主灯和从灯（包括A组和B组）两组灯的闪光光比。主灯和从灯两组会同时按照设置的闪光比闪光。
M:A:B可以设置主灯、从灯A组和从灯B组三组灯的闪光比。三组灯会同时按照设置的闪光比进行闪光。

请注意：

1. 如果设置的是M:A比率方式，可以通过将闪光比值设置为“OFF”关闭项，关闭其中任意一组灯闪光。
2. 如果设置的是M:A:B比率方式，可以通过将闪光比值设置为"OFF"关闭项，关闭其中任意两组灯闪光。

M模式

M:A 主灯按照M手动设置的闪光功率闪光，从灯（A组和B组为同一组灯）按照TTL测光结果和设置的闪光比进行闪光。
M:A:B 主灯按照M手动设置的闪光功率闪光，从灯A组和从灯B组两组灯按照TTL测光结果和设置的闪光比进行闪光。

请注意：

1. 如果设置的是M:A比率方式，可以通过将闪光比值设置为“OFF”关闭项，关闭其中任意一组灯闪光。
2. 如果设置的是M:A:B比率方式，可以通过将闪光比值设置为“OFF”关闭项，关闭其中任意两组灯闪光。

设置主控单元的具体参数

TTL模式

1. 按 E 按键，EV补偿量在LCD显示屏上高亮闪烁。
2. 按 和 按键, 可以调整EV补偿值 (±3EV, 以1/3为增量)。
3. 长按 键, 主控模式Master闪烁, 此时进入参数调节状态。
   4.通过 或 按键可以在无线传输频道和比率方式之间循环。

4. 通过 和 按键可以调节选定项的具体参数。(频道：1、2、3、4；比率方式：M:A,M:A:B)。

5. 按 SET 按键，确定并退出参数设置状态。

请注意：

只有使用SLT-A99V/SLT-A99和SLT-A58（随着相机的更新，可能会出现其他的相机型号）这两款相机时，Mitros闪光灯在TTL模式下才会显示EV补偿设置项，并且可以调节EV值。使用除这两部相机以外的其他相机时，闪光灯上不显示EV设置项，也不可调节EV值，EV值设置无效。

TTL模式

1. 按SE按键，EV补偿量在LCD显示屏上高亮闪烁。
2. 按 和 按键, 可以调整EV补偿值 (±3EV, 以1/3为增量)。
3. 长按 键, 主控模式Master闪烁, 此时进入参数调节状态。
   4.通过 或 按键可以在无线传输频道、比率方式和闪光比值之间循环。
4. 通过 和 按键可以调节选定项的具体参数。（频道：1、2、3、4；比率方式：M:A，M:A:B；闪光光比：每组灯可在（关闭）、1、2、4、8、16中选择设置）。
5. 按 SET 按键，确定并退出参数设置状态。

请注意：

只有使用SLT-A99V/SLT-A99和SLT-A58（随着相机的更新，可能会出现其他的相机型号）这两款相机时，Mitros闪光灯在TTL模式下才会显示EV补偿设置项，并且可以调节EV值。使用除这两部相机以外的其他相机时，闪光灯上不显示EV设置项，也不可调节EV值，EV值设置无效。

M手动模式：

1. 按 ⑤ 按键，手动模式下的闪光输出量闪烁。
   2.通过 和 按键，可以调整闪光输出量（1/256,1/128,1/64,1/32,1/16,1/8,1/4,1/2,1/1,以1/3为增量）。
2. 长按 键, 主控模式Master闪烁, 此时进入参数调节状态。
   4.通过 或 按键可以在无线传输频道、比率方式和闪光比值之间循环。
3. 通过 和 按键可以调节选定项的具体参数。(频道：1、2、3、4；比率方式：M:A,M:A:B；闪光光比：每组灯可在- (关闭)、1、2、4、8、16中选择设置)。
4. 按 set 按键，确定并退出参数设置状态。

自定义功能

Phottix Mitros TTL闪光灯具备多种可编辑的自定义功能。
编辑自定义功能步骤如下：

1. 按住按钮2秒将进入自定义功能菜单屏幕。

2. 按或按钮将循环自定义功能菜单项 - C.Fn 00 至C.Fn15。

3. 按 或 按钮可在菜单内改变自定义功能。
4. 按 SET 按钮退出自定义功能菜单。

自定义功能表

自定义功能编号	功能	设置编号	设置和说明
C.Fn 00	距离单位	0-Meters(m)	米
		1-Feet(Ft)	英尺
C.Fn 01	自动待机	0-Enable	开启
		1-Disable	关闭
C.Fn 05	手动模式:支持闪光灯设为M和Multi闪光模式的相机模式	0-Manual	只有当相机的拍摄模式设置为M手动模式
		1-PASM	相机可以设置为所有的拍摄模式
C.Fn 06	快速闪光-☐	0-Disable	关闭
		1-Enable	开启
C.Fn 07	测试闪光	0-1 time	以设置的亮度级闪光一次
		1-3 times	以指定的频率和亮度闪光3次
		2-4 sec	以指定的频率和亮度闪光4秒
C.Fn 09	图像感应器尺寸的自动放大	0-For sensor size	开启
		1-Disable	关闭
C.Fn 10	从属单元待机计时器	0-60 minutes	60分钟
		1-10 minutes	10分钟
C.Fn 11	从属单元自动关闭	0-Within 8 hours	8小时内
		1-Within 1 hours	1小时内
C.Fn 12	电源供电	0-Int. and Ext. source	内置和外置电源
		1-External Power	仅外置电源
C.Fn 13	蜂鸣声确认	0-Enable	开启
		1-Disable	关闭
C.Fn 14	自动背光灯	0-Enable	开启
		1-Disable	关闭
C.Fn 15	TTL个人偏好	+EV	加EV
		-EV	减EV

快速闪光功能

快速闪光功能允许闪光灯以全功率的1/2至1/6进行闪光。快速闪光回电时间较快。快速闪光对于短距离内的抓拍很有帮助。

快速闪光功能可以用于连拍模式，您可以在自定义功能中选择快速闪光用于连拍模式功能开启或关闭（见上文C.Fn-06）。

请注意：

快速闪光以闪光为优先。使用快速闪光拍摄较远处景物时，可能会导致曝光不足。

TTL个人偏好

当闪光灯使用在不同的相机上时，TTL可能会稍有不同。TTL个人偏好（C.fn-15）功能允许用户在+/-3档间以1/3档为增量进行微补偿，它是基于相机标准TTL的个人偏好的调节，且TTL个人偏好设置能够保存在闪光灯内。当设置好偏好的EV后，此补偿将会应用于TTL模式下的照片拍摄。在正常的使用过程中，此EV补偿将不会显示在闪光灯液晶显示屏上。

低速同步闪光

主体和背景均处于光线较暗的环境时,此功能可将闪光灯控制在较慢的快门速度,以获取正确曝光。

由于通常会使用较慢的快门速度，推荐使用三脚架以防止相机震动。

闪光灯恢复默认值

Phottix Mitros闪光灯可恢复出厂设置。

闪光灯重设：

1. 同时按住 和 按钮3秒。
2. 闪光灯将会恢复出厂设置。
   3.所有自定义功能将会重设为出厂默认值。

闪光灯信息显示

如需技术支持或进行软件升级，有可能需要检查Phottix Mitros闪光灯信息。硬件版本、软件版本、图标库及序列号信息显示步骤如下：

1. 长按 按钮的同时开启闪光灯。
2. 按任一按钮可以取消闪光灯信息显示，回到液晶显示屏显示界面。

闪光灯电容器的物理变化：

如果闪光灯一段时间内未使用，闪光灯内的电容器会发生物理变化。请每三个月将闪光灯开启至少10分钟以避免电容器的物理变化。

规格参数

闪光模式：TTL、手动和频闪

闪光指数：58/190（105mm焦距，ISO100，以米/英尺为单位）

闪光覆盖范围：24- 105mm（使用广角散光板为14mm）

自动变焦（自动调整为适合相机镜头焦距的闪光覆盖范围）

手动变焦（闪光灯焦距可随闪光灯/相机的设置而改变）

旋转：水平：360度，向上-向下：-7度至90度

闪光曝光补偿（FEC）：手动

同步方式：前帘同步和高速同步

频闪闪光：1- 100Hz

闪光曝光确认：TTL模式下蓝色指示灯亮起

闪光灯充电（使用AA型碱性电池）

充电时间/闪光就绪指示灯：

普通闪光：约0.1至5秒/红色指示灯亮起

快速闪光：约0.1至2.5秒/绿色指示灯亮起

内置电源：4节AA型碱性电池或AA型镍氢电池

外置电源：兼容Phottix电池盒和索尼FA-EB1AM电池盒(需使用特定的转接头)

省电模式：非无线从属模式：90秒钟；无线从属模式：60分钟或10分钟（C.Fn10）

无线闪光

传输方法：光学脉冲

频道：4

无线选项：Master、Slave（主控模式、从属模式）

只有在部分相机上，Mitros闪光灯才可以作为无线主控单元使用，具体相机型号如下：DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7或NEX-6。

传输范围（约）：12-16米/39.36-52.48英尺(室内)，7-9米/22.96-29.52英尺(室外)

接收角度：±40度（水平），±30度（垂直）

可控制从属单元组：2组（A和B）

闪光比控制：每组灯可在“-”（关闭）、1、2、4、8、16中选择设置

待机电流：睡眠模式下≤100uA.

尺寸：（长×宽×高）201x77.5x58.3mm

重量（约）：416克（仅闪光灯，不包括电池）

提示：如需立即使用該閃光燈，請參閱快速使用指南卡。如需瞭解更多高級設置，請閱讀此閃光燈說明書及熟悉您的相機使用手冊與相關操作。

Phottix Mitros TTL閃光燈（索尼版）是專為搭配索尼數碼單反相機使用而設計的，具有TTL模式、手動模式、頻閃模式及無線主控/從屬引閃功能。

警告

1. 請安全使用您的閃光燈。切勿在短距離內直接對著人或動物的眼睛觸發閃光燈，否則會損傷眼睛，甚至導致失明。
2. 在汽車、公車、摩托車或其他移動的交通工具上或周圍，請謹慎使用閃光燈，因為可能會導致交通事故。
3. 請勿在可燃氣體（如汽油、溶劑等）附近使用閃光燈，有爆炸的危險！
4. 請勿讓閃光燈或電池接觸到滴水/潰水或高濕度物體。
5. 請勿將閃光燈或電池置於高溫環境下（如直射陽光、封閉的汽車等）。
6. 若一定時間內不使用閃光燈，請將所有電池取出。
7. 請按照需要更換電池。請使用未破損的狀態良好的電池。
   請勿混用不同型號的電池。請勿混用新舊電池。
8. 閱光燈閃光時，請勿在閃光燈鏡片的前方放置不透光的物體，否則閃光燈發出的熱量將可能燒灼放置的物體或是損壞閃光燈管或菲涅爾鏡片！
9. 閱光燈頭在使用後可能會很燙，請勿觸摸，有灼傷的危險！
10. 閱光燈內部有高壓電子部件，請勿拆開或試圖修理閃光燈。切勿觸摸閃光燈的內部元件，有觸電的危險！
11. 請勿用金屬物體接觸閃光燈的外置電源埠，有可能觸電或造成重傷！

目錄

部件和功能 93

模式 97

無線引閃 99

自訂功能 102

規格參數 103

部件

後面/左側

1. 液晶顯示幕
2. 模式按鈕
   3.測試按鈕
   4.電源開關
3. 紅態指示燈
4. 箭頭調整按鈕（見下文）
5. 設置按鈕
6. 鍊定杆
   9.3.5mm同步埠
7. USB埠
8. 外置電源埠

箭頭調整按鈕

1.向上箭頭/變焦調節模式按鈕
2. 向右箭頭/無線閃光模式按鈕
3.向下箭頭/高速同步按鈕
4. 向左箭頭/自訂功能按鈕

前面/右側

1.反射板
2. 广角散光板
3. 閱光燈頭
4.無線信號接收區域
5. 自動對焦輔助燈
6. 熱靴
7.電池倉

注意事項：

Mitros索尼版閃光燈有兩種熱靴規格，請按照您所使用的相機熱靴座來選擇合適的閃光燈熱靴。

規格1=舊款美能達接口熱靴

規格2=新款ISO接口熱靴

此說明書中假定以下内容：

1. 閱光燈和相機的電源開關都設為開啟。
2. 閱光燈和相機的設置與本說明書中所述的設置一致。
3. 相機功能表和閃光燈自訂功能都設置為預設值。
4. 閃光燈是搭配一款相容的索尼單反數碼相機使用。

安装電池

1. 按住電池倉蓋並向閃光燈底部方向滑動，電池倉蓋將會彈起打開。
2. 按照電池倉中的指示圖插入AA電池。
3. 按住電池倉蓋並向閃光燈頂部方向推動-電池倉蓋將會鎖定到位。

請注意：

• 請使用4節同一品牌的標準規格高品質電池。請確保所有電池的電量保持一致。
• 閱光燈在使用時，電池可能會很燙，更換電池時需小心！
• 如果一定時間不使用閃光燈，請取出電池。

將閃光燈安裝到相機上

關閉相機和閃光燈

1. 將閃光燈熱靴與相機熱靴對準。
   2.滑動閃光燈使其完全插入相機熱靴。
   3.滑動鎖定杆到右側直至發出嘔噉聲將閃光燈鎖定到位。
2. 鍵定釋放：按住鎖定杆上的鎖定釋放按鈕的同時將鎖定杆滑動到左側。

開放/關閉閃光燈

1. 開啟閃光燈：將電源開關撥到"ON"的位置。
   2.關閉閃光燈：將電源開關撥到"OFF"的位置。

電池電量顯示

液晶顯示幕上的電池電量顯示器（見下文）將會顯示閃光燈裡電池大概的剩餘電量，可以此作為一個粗略的參考來更換電池。如果閃光燈回電時間很長（30秒），請更換電池。

傾斜和旋轉閃光燈頭

1. 閱光燈頭的傾斜角度可以在-7度到90度之間調節（可傾斜檔位：-7度、45度、60度、75度、90度）。輕輕傾斜閃光燈頭到您拍攝所需要的角度。
2. 閱光燈頭可左右各旋轉180度（可旋轉檔位：60度、75度、90度、120度、150度、180度）。輕輕旋轉閃光燈頭到您拍攝所需要的角度。
3. 如果將閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置，當閃光燈設置為Azoom自動變焦時，閃光燈焦距將會自動設置為50毫米，液晶顯示幕上會顯示“- - ”。閃光燈頭傾斜或旋轉後，可以在手動變焦模式下（MZoom）改變閃光燈焦距（見下文）。
4. 在-7度的位置時，閃光燈變焦和在0度位置一樣，將不會改變任何設置。

使用反射板或廣角散光板

Phottix Mitros閃光燈的燈頭內置有一個白色反射板和一個廣角散光板。

1.使用廣角散光板，閃光覆蓋範圍可以擴展為14mm廣角鏡頭。
2.當閃光燈頭仰起反射閃光時，白色反射板可用來在被攝體的眼睛裡創建眼神光。

使用步骤：

1. 利用散光板底部邊緣將散光板和反射板從閃光燈頭內輕輕拉出。
2. 散光板拉出後會置於閃光燈頭上。如果不需要使用反射板，請將它輕輕推回至閃光燈頭內。
3. 如果只使用反射板，請將散光板輕輕推回至閃光燈頭內。

使用閃光燈頭柔光罩

Phottix Mitros TTL閃光燈隨附一個柔光罩，在需要的情況下，此柔光罩可以安裝在閃光燈頭前面，它對於柔化光線、減少熱點和陰影及增加微距攝影的覆蓋範圍很有幫助。

使用步骤：

1. 將柔光罩與閃光燈頭對準，讓柔光罩上的“UP”標記朝上。

2. 將柔光罩上一邊的卡口與閃光燈頭上相對應的卡口接合。

3. 重複第2步的步驟，使另一邊的卡口接合。

過熱保護

閃光燈具有的過熱保護電路功能將會通過放慢閃光燈回電時間來避免過熱而造成部件損壞。在短時間內，以全功率閃光多次後，將會啟動該過熱保護功能。過熱保護功能生效時，閃光燈回電時間將會變慢，閃光燈螢幕上將會出現"HOT"圖示。

為避免過熱而可能造成的損壞，閃光燈會自動增加回電時間來降低閃光燈溫度。請等待10分鐘再使用。

如果在出現"Hot!"圖示之後繼續使用閃光燈，閃光燈將不會冷卻，顯示幕上將會出現"Stop"圖示，請停止使用閃光燈，等待10分鐘使其冷卻後再使用。

同步埠和USB埠

1. 3.5mm同步埠可通過3.5mm同步線連接至引閃器。此埠只能輸入閃光信號，不能輸出。
2. USB 場用於固件升級。軟體最新公告及說明都會發佈在 Phottix網站上。

LED狀態指示燈

左邊LED指示燈：閃光就緒指示燈。快速閃光模式下，達到最小閃光電壓時亮綠燈。充滿電後，LED指示燈亮紅燈。

右邊LED指示燈：閃光曝光確認指示燈。如果獲得了標準的閃光曝光，閃光曝光確認指示燈將會亮藍燈約3秒。如果閃光曝光確認指示燈不亮，請靠近被攝體或增加相機的ISO設置。

使用外置電源埠

外置電源埠是Phottix專有設計，用於連接Phottix閃光燈線。外置電源埠可通過內附的轉接頭相容索尼FA-EB1AM外置電池盒或其他相容的電池盒。

請注意：

• 即使使用外置電池盒，也必須在閃光燈中安裝內置電池。
• 請勿使用不相容索尼的外置電池盒。

液晶顯示幕顯示

TTL自動閃光模式顯示介面

M手動閃光模式

Master無線主控模式

Multi 頻閃閃光模式 Slave 無線從屬模式

自動存儲功能

Phottix Mitros能夠保存閃光燈設置。即使關機重啟後，模式、功率水準等設置將會保存在閃光燈內。

設置閃光燈變焦

Phottix Mitros閃光燈燈頭具有兩種變焦方式-自動變焦(Azoom)和手動變焦(Mzoom)。自動變焦時，焦距將會隨相機變焦鏡頭的改變而改變以提供最佳燈光效果；手動變焦時，用戶可自行設置閃光燈頭焦距。

設置步驟：

1. 按 按鈕。
2. 液晶顯示幕上的變焦調整區域將會閃爍顯示。
3. 按或按鈕將閃光燈頭變焦設置為自動變焦（Azoom）或所需的手動變焦（Mzoom）值。
4. 完成設置後，按 SET 按鈕確認。

請注意：

1. 在自動變焦模式（Azoom）下，閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置時，閃光燈焦距將會自動設置為50毫米，液晶顯示幕上會顯示“- - ”。如果燈頭從0度傾斜到-7度時，閃光燈焦距將不會改變。
2. 自動變焦（Azoom）只有在閃光燈頭設置為0度或-7度時才有效。
3. 在手動變焦模式（Mzoom）下，閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置時，閃光燈焦距將會保持原來的設置，不會改變。
4. 傳斜或旋轉閃光燈頭後，可以通過將自動變焦模式（Azoom）切換為手動變焦模式（Mzoom）來調節閃光燈焦距。

设置高速同步

Phottix Mitros閃光燈具有高速同步功能。詳情請參閱下文有關高速同步功能的詳細說明。

设置步骤：

按 按鈕將會開啟或關閉高速同步。

請注意：

1. 在频闪模式下，不支援高速同步。
2. 高速同步也可以在無線閃光模式下使用。

後簾同步

後簾同步是在快門關閉前的瞬間觸發閃光燈，而不是在曝光開始時觸發閃光燈，它可以結合低速快門達到創意性效果。

1. 在Mitros閃光燈上無法直接設置後簾同步功能。
2. 請將相機的閃光模式設置為“後簾同步”閃光模式。設置詳情，請參閱相機使用手冊。

請注意：

在無線模式下不能使用後簾同步功能。

測試按鈕

按測試按鈕將會觸發閃光燈閃光，這可用於手動模式下測光。在無線主控模式下，按測試按鈕將會觸發由主控閃光燈控制的設置為同一個頻道的從屬閃光燈。測試閃光模式可以在自訂功能中設置（見下文C.Fn-07）。

自動待機功能

Phottix Mitros TTL閃光燈具備待機和自動關閉模式來節省電池電量。

1. 在非無線從屬模式下，90秒鐘沒有按键操作或沒有被引閃，閃光燈將進入自動待機模式，液晶顯示幕將無顯示，半按相機快門按鈕或按閃光燈上的測試按鈕可喚醒閃光燈。
2. 在無線從屬模式下，60分鐘無按鍵操作或沒有被引閃，閃光燈將進入從屬待機模式，液晶顯示幕上將顯示“IDLE”，全按相機快門按鈕或按主控閃光燈上的測試按鈕可喚醒從屬模式下的閃光燈。您可以選擇從屬待機計時器的時間-60分鐘或10分鐘。（見下文C.fn-10）。
3. 如果8小時內無按鍵操作或沒有被引閃，閃光燈將進入從屬自動關閉模式，按測試按鈕可喚醒閃光燈。您可以選擇從屬自動關閉的時間- 8小時或1小時（見下文C.fn-11）。

自動對焦（AF）輔助燈

1. 在低照度/低對比度條件下，Phottix Mitros內置的自動對焦輔助燈將會點亮來輔助自動對焦。閃光燈前面的自動對焦輔助燈將會在被攝體上投射一個聚焦目標。
2. 部分相機本身配備有內置自動對焦輔助照明器。與此類相機配合使用時，閃光燈的自動對焦輔助燈或相機上的內置自動對焦輔助照明器會根據實際拍攝環境亮起進行輔助對焦。

闪光模式

Phottix Mitros閃光燈具有三種閃光模式：TTL、手動（M）和頻閃（Multi）。

關於閃光模式

Mitros具有常規閃光和無線閃光兩種閃光功能。

常規閃光具有TTL自動、M手動和Multi頻閃閃光三種閃光方式。

無線閃光具有III、TTL和M三種閃光方式。

Mitros閃光燈可設置的閃光方式：

Mitros索尼版閃光燈上可以設置的閃光模式，很大程度上受到相機型號和相機閃光模式設置的限制。

1. 如果要使用常規閃光，請將相機的閃光模式設置為非無線閃光模式，否則閃光燈無法設置為常規閃光。相機上的閃光模式的設置也會受到相機的拍攝模式的限制。具體詳情請參閱您的相機使用手冊。
   2.如果要使用無線閃光，請將您的相機上的閃光模式設置為WL無線遙控閃光模式。否則，閃光燈將無法設置為無線閃光。
2. 在下列情況同時發生時，無法設置閃光燈為M手動和Multi類閃光模式：

A. 當相機和閃光燈正在通訊過程中時（指相機和閃光燈交換和傳輸資料時）；
B. 相機的拍攝模式不是M手動模式時。

此時可以通過將自訂功能C.Fn05 Manual Mode設置為PASM選項就可以設置閃光燈為M或Multi模式了。

1. 如果閃光燈設置為常規閃光TTL模式，當相機設置為AUTO自動閃光模式時，將會由相機決定閃光燈是否閃光；當相機設置為強制閃光模式或後驅同步閃光模式，每次觸發快門時，閃光燈均會閃光。
   5.只有在部分相機上，Mitros閃光燈才可以作為無線主控單元使用，具體相機型號如下：DSLR-A900,DSLR-A850,DSLR-A700,SLT-A99V/SLT-A99,SLT-A77V/SLT-A77,SLT-A65V/SLT-A65,SLT-A58,SLT-A57,SLT-A37,NEX-7或NEX-6。
2. 只有使用SLT-A99V/SLT-A99和SLT-A58（隨著相機的更新，可能會出現其他的相機型號）這兩款相機時，Mitros閃光燈在TTL模式下才會顯示EV補償設置項，並且可以調節EV值。使用除這兩部相機以外的其他相機時，閃光燈上不顯示EV設置項，也不可調節EV值，EV值設置無效。

改變常規閃光模式：

1. 按 node 按钮。

2. 閱光模式將會在TTL、手動（M）和頻閃（Multi）模式之間迴圈切換。
   3.當前模式將會顯示在液晶顯示幕的左上方。

TTL模式

在TTL模式下，閃光燈和相機將會共同工作來計算拍攝圖像需要的正確曝光。全按快門按鈕，閃光燈將會發出一個預閃，在拍照前的瞬間，相機將會使用此預閃計算出曝光和閃光功率。

闪光曝光補償(FEC)

在TTL閃光模式時，通過改變閃光燈的EV值，可以僅對閃光照亮的主體進行閃光輸出量補償，而不影響背景曝光。若要使主體更明亮，請增加補償，若要使主體更陰暗，請減少補償。

Phottix Mitros 閲光燈可以在±3檔間以1/3檔為增量調節閃光曝光補償(FEC)。閃光曝光補償對於基於環境的需要而需要微調TTL系統的情況有很大說明。

設置閃光曝光補償：

1. 按 SE 按鈕進入閃光曝光補償調節模式。
2. 按或 按鈕將增加或減少閃光曝光補償值。
3. 按 SET 按鈕退出閃光曝光補償調節模式。

請注意：

1. 如果在相機和閃光燈上均設置了閃光曝光補償，則曝光值將會是兩個曝光值的總和。
   2.閃光燈的液晶顯示幕上僅顯示閃光燈所設的補償值。
2. 只有使用SLT-A99V/SLT-A99和SLT-A58（隨著相機的更新，可能會出現其他的相機型號）這兩款相機時，Mi-tros閃光燈在TTL模式下才會顯示EV補償設置項，並且可以調節EV值。使用除這兩部相機以外的其他相機時，閃光燈上不顯示EV設置項，也不可調節EV值，EV值設置無效。

阶段曝光 - BRK

階段曝光(BRK)可用來自動改變一組照片的閃光功率。相機將記錄一組不同曝光的照片，用戶可自行設置階段曝光照片張數、曝光不足和曝光過度量。在拍攝移動的主體及在一個拍攝場景中有多種不同燈光效果的情況下，使用階段曝光可以確保記錄到合適曝光的照片。階段曝光也可用于高動態範圍攝影。請參閱您的相機使用手冊，查閱更多關於該功能的設置和使用說明。

請注意：

1. 不能直接在Mitros閃光燈上設置BRK階段曝光功能。
   2.請在相機的拍攝模式中設置階段曝光BRK功能，設置詳情，請參閱您的相機使用手冊。
2. 部分相機可以通過相機功能表設置“階段曝光順序”，詳情請參閱您的相機使用手冊。

高速同步-HSS

在高速同步模式下，相機/閃光燈最大同步速度可以達到相機的最大快門速度。在您需要使用光圈優先模式或限制環境光的情況下，高速同步功能將很有幫助。高速同步速度將可能隨相機型號的改變而改變，詳情請參閱相機使用手冊。

使用高速同步模式：

1. 按 HSS 按鈕。

2.“HSS”圖示將會顯示在閃光燈的液晶顯示幕上。
3. 將快門速度設置為快於相機的閃光同步速度進行拍攝。
4.再次按 按键將會退出高速同步。

手動（M）模式

在手動模式下，閃光燈將會以您設置的功率水準閃光。Phottix Mitros TTL閃光燈可以在1/1全功率至1/256（共9檔）之間以1/3檔為增量進行功率調節。相機的光圈和快門速度需要手動調節。為達到最佳效果，請將相機調為M-手動模式。

使用手動模式：

1. 按 按鈕直至閃光燈的液晶顯示幕上顯示“M”圖示。
2. 按SET 按鈕進入功率調節螢幕。功率水準將會在螢幕上閃爍顯示。
3. 按或按钮可以调整閃光功率。
4. 按 SET 按钮退出功率调節螢幕。
5. 當閃光就緒指示燈亮紅燈，表示閃光燈充滿電，可用於拍攝閃光。
6. 按按钮將會使閃光燈以您設置的手動功率水準閃光，這有利於測光。

請注意：

• 半按快門按鈕將會使有效的手動閃光功率範圍顯示在閃光燈液晶顯示幕上。
• 在開啟了HSS高速同步功能時，手動模式下的閃光功率最小只能設置為1/128，不可設置為1/256。

Multi:頻閃模式

使用Multi頻閃模式，可以發出一系列快速的閃光。您可以在Phottix Mitros閃光燈上設置功率、頻率和閃光次數。頻閃模式有利於在同一張照片上拍攝移動的被攝體的多個圖像以達到特殊效果。

頻閃的頻率（每秒的閃光次數，以Hz表示），總的閃光次數和功率水準可以設置。

使用頻閃模式：

1. 按 按鈕直至“Multi”圖示顯示在閃光燈液晶顯示幕上。
2. 按SET 按鈕調整頻閃設置。液晶顯示幕上將會從左至右顯示功率、頻率（HZ）和閃光次數。進入頻閃調整螢幕後，功率將會在螢幕上閃爍顯示。
3. 按和按钮將會在功率、頻率（HZ）和閃光次數設置之間切換。
   4.當功率、頻率（HZ）和閃光次數圖示閃爍顯示時，按

200N 和 按鈕可相應地調整功率、頻率（HZ）和閃光次數。
5. 按按钮退出调节器。

請注意：

1. 過多使用頻閃可能會導致過熱甚至損壞閃光燈，請勿連續使用頻閃超過20次。
2. 如果過熱，閃光燈將會自動增加回電時間，直至閃光燈溫度降低到正常才可再次使用。
3. 在頻閃模式下，閃光功率最大只可以設置為1/8。

頻閃模式和快門速度

使用以下公式來確保正確的相機快門速度和不同的頻閃模式參數搭配使用：

閃光次數/閃光頻率=快門速度

例如，5次(閃光次數)/10赫茲（頻率）=0.5秒（快門速度）

這是一個粗略的參考，您還需要加快或減慢快門速度來得到預期的結果。

最大頻閃閃光次數

最大頻閃次數受到電池電量的影響。請參考下列數值

使用镍氢電池

Hz (元/月)	1	2	3	4	5	6	7	8	9	10	20	30	40	50	60	70	80	90	100
1/8	100+	100+	100+	15	10	10	7	7	7	7	5	5	5	4	4	4	4	4	4
1/16	100+	100+	100+	100+	100+	100+	40	35	20	20	10	10	10	9	9	9	8	8	8
1/32	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	25	20	20	18	18	17	17	17	17
1/64	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	45	40	32	32	32	30	30
1/128	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	60
1/256	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+

100 + 表示100以上。

無線引閃模式

Phottix Mitros TTL閃光燈具有無線引閃功能。安裝在相機上的閃光燈可通過光學脈衝調節和引閃遠端閃光燈。

只有在部分相機上，Mitros閃光燈才可以作為無線主控單元使用，具體相機型號如下：DSLR-A900,DSLR-A850,DSLR-A700,SLT-A99V/SLT-A99,SLT-A77V/SLT-A77,SLT-A65V/SLT-A65,SLT-A58,SLT-A57,SLT-A37,NEX-7或NEX-6。

主控模式閃光燈必須安裝在相機上（或使用相容的相機內置閃光燈，請參閱下文），且相機的閃光模式需設置為WL無線遙控閃光模式，遠端閃光燈必須設置為從屬模式。

無線引閃是通過主控閃光燈傳輸的光學脈衝完成的。所有閃光燈必須配位，閃光燈上的無線信號接收區域必須能夠光感到主控閃光燈的信號。此系統在戶外或強光區效果可能不會很好。

為增加性能和功率控制能力，請考慮組合使用Phottix Odin

TTL引閃器和您的Phottix Mitros閃光燈。Phottix Odin通過無線電信號控制和引閃閃光燈，而不是光學脈衝，受環境的影響較小。

無線設置

閃光燈必須設置為主控或從屬模式，且相機的閃光模式必須設置為WL無線遙控閃光模式。主控閃光燈必須安裝在相機上來控制遠端（從屬）閃光燈。主控閃光燈和從屬閃光燈必須設置為相同的頻道，從屬閃光燈必須設置組，主控閃光燈必須設置閃光比。

設置主控單元：

1. 按住 按鈕2秒進入無線設置介面。
2. 按 和 按鈕將在主控模式和從屬模式之間迴圈切換。
   3.選擇Master主控模式。
3. 按 按鈕將會使主游標從主控選擇切換至頻道、比率方式和閃光光比設置項。
4. 按和按钮可以設置所選項的參數（頻道：1、2、3、4；比率方式：M:A、M:A:B；閃光光比：每組燈可在-（關閉）、1、2、4、8、16中選擇設置）。
5. 設置完成後，按 SET 按鈕確認並退出。

主控單元閃光模式：

按 按鍵可以設置主控單元的閃光模式： TIL、TTL、M。
TTL：該模式下，主控單元不閃光，只會發出一個短脈衝光來與從屬閃光燈保持通訊，它將不會參與曝光。

TTL：該模式下，主控單元和從屬單元都是按照TTL測光結果和設置的閃光光比進行閃光。

M：該模式下，主控單元按照自身設置的M模式下的閃光功率閃光，從屬單元還是按照TTL測光結果和設置的閃光比閃光。

設置從屬單元：

1. 按住 按鈕2秒進入無線設置介面。
2. 按 和 按钮將在主控模式和從屬模式之間迴圈切換。
   3.選擇Slave從屬模式。
3. 按 按鈕將會使游標從從屬選擇切換至頻道和組選項
4. 按和 按鍵可以設置所選項的參數（頻道：1、2、3、4；組別：A、B）。

5. 設置完成後，按 ⑥ 按鈕確認並退出。
   7.當從屬閃光燈準備就緒，它上面的自動對焦輔助燈將每秒閃爍一次。

6. 按 按键，可以設置從屬單元的閃光模式：TTL或M。

請注意：

• 請確保主控閃光燈和從屬閃光燈設置為相同的頻道(1-4)。
• 請勿在主控單元和從屬單元之間放置任何障礙物。障礙物可能會阻礙無線信號的傳輸。
• 使用無線反射閃光時，請確保從屬閃光燈的無線信號接收區域朝向主控閃光燈。
• 如果從屬單元設置為M模式，那麼從燈將會按照自身設置的閃光功率閃光。

傳輸頻道

Phottix Mitros 無線系統有 4 個傳輸頻道：1、2、3 和 4，主控閃光燈發出的信號通過這 4 個頻道傳輸至從屬閃光燈，如果主控閃光燈和從屬閃光燈的頻道設置不一致，從屬閃光燈將不會被引閃。

使用無線引閃

將安裝在相機上的閃光燈設置為主控模式，且相機上的閃光模式設置為WL無線遙控閃光模式，將遠端閃光燈設置為從屬模式，按快門按鈕將會引閃主控閃光燈（如果設置為主控單元閃光模式）和設置為從屬模式的閃光燈（在主控閃光燈的工作範圍內）。相機和閃光燈將會給畫面測光並在TTL模式引閃閃光燈以提供合適的曝光。

使用相機的內置閃光燈作為主控單元

1. 將Mitros閃光燈安裝在相機熱靴上。
2. 將相機的閃光模式設置為WL無線遙控閃光模式。
3. 將閃光燈設置為 Slave無線從屬模式，此時閃光燈會將頻道資訊傳送給相機。
4. 把閃光燈從相機熱靴上取下，並開啟相機上的內置閃光燈。
5. 確保閃光燈設置為無線從屬Slave模式。
6. 相機上的內置閃光燈就可以引閃Mitros閃光燈了。
7. 如果從屬閃光燈設置為M模式，則可以手動在從燈上設置閃光功率。

比率方式

主控閃光燈可以按照不同的比率方式控制從屬閃光燈，包括以下兩種方式：

M:A 在該比率模式下，所有的從燈，不論從燈設置為A組還是B組，都為同一組。共有兩組燈：主燈一組，從燈一組。

M:A:B 在該比率模式下，共有三組燈：主燈、從燈A組、從燈B組。

Phottix Mitros TTL 閱光燈索尼版有兩種TTL模式：TTL 模式和TTL 模式。具體請參考下文和上文的“主控單元閃光模式”。

TTL模式

M:A 主控單元不閃光，所有的從燈（無論設置為A組，還是B組）都按照測光結果，以相同的閃光功率閃光。

M:A:B 主控單元不閃光，只有從燈A組閃光，從燈B組不閃光。

TTL 模式

M:A 可以設置主燈和從燈（包括A組和B組）兩組燈的閃光光比。主燈和從燈兩組會同時按照設置的閃光比閃光。
M:A:B 可以設置主燈、從燈A組和從燈B組三組燈的閃光比。三組燈會同時按照設置的閃光比進行閃光。

請注意：

1. 如果設置的是M:A比率方式，可以通過將閃光比值設置為“OFF”關閉項，關閉其中任意一組燈閃光。
2. 如果設置的是M:A:B比率方式，可以通過將閃光比值設置為“OFF”關閉項，關閉其中任意兩組燈閃光。

M模式

M:A 主燈按照M手動設置的閃光功率閃光，從燈（A組和B組為同一組燈）按照TTL測光結果和設置的閃光比進行閃光。
M:A:B 主燈按照M手動設置的閃光功率閃光，從燈A組和從燈B組兩組燈按照TTL測光結果和設置的閃光比進行閃光。

請注意：

1. 如果設置的是M:A比率方式，可以通過將閃光比值設置為“OFF”關閉項，關閉其中任意一組燈閃光。
2. 如果設置的是M:A:B比率方式，可以通過將閃光比值設置為"OFF”關閉項，關閉其中任意兩組燈閃光。

設置主控單元的具體參數

TTL模式

1. 按按鍵，EV補償量在LCD顯示幕上高亮閃爍。
2. 按 和 按鍵，可以調整EV補償值（±3EV，以1/3為增量）。
   3.長按 業键，主控模式Master閃爍，此時進入參數調節狀態。
3. 通過 或 按鍵可以在無線傳輸頻道和比率方式之間迴圈。

4. 通過和 按鍵可以調節選定項的具體參數。（頻道：1、2、3、4；比率方式：M:A，M:A:B）。

5. 按SET按鍵，確定並退出參數設置狀態。

請注意：

只有使用SLT-A99V/SLT-A99和SLT-A58（隨著相機的更新，可能會出現其他的相機型號）這兩款相機時，Mitros閃光燈在TTL模式下才會顯示EV補償設置項，並且可以調節EV值。使用除這兩部相機以外的其他相機時，閃光燈上不顯示EV設置項，也不可調節EV值，EV值設置無效。

TTL模式

1. 按 SE 按鍵，EV補償量在 LCD顯示幕上高亮閃爍。
2. 按 和 按鍵，可以調整EV補償值（±3EV，以1/3為增量）。
3. 長按鍵，主控模式Master閃爍，此時進入參數調節狀態。
4. 通過 或 按鍵可以在無線傳輸頻道、比率方式和閃光比值之間迴圈。
5. 通過 和 按鍵可以調節選定項的具體參數。（頻道：1、2、3、4；比率方式：M:A，M:A:B；閃光光比：每組燈可在-（關閉）、1、2、4、8、16中選擇設置）。
6. 按SET按鍵，確定並退出參數設置狀態。

請注意：

只有使用SLT-A99V/SLT-A99和SLT-A58（隨著相機的更新，可能會出現其他的相機型號）這兩款相機時，Mitros閃光燈在TTL模式下才會顯示EV補償設置項，並且可以調節EV值。使用除這兩部相機以外的其他相機時，閃光燈上不顯示EV設置項，也不可調節EV值，EV值設置無效。

M手動模式：

1. 按SE按键，手动模式下的閃光輸出量閃爍。
2. 通過和按鍵，可以調整閃光輸出量（1/256, 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 1/1, 以1/3為增量）。
   3.長按鍵，主控模式Master閃爍，此時進入參數調節狀態。
3. 通過或按鍵可以在無線傳輸頻道、比率方式和閃光比值之間迴圈。
4. 通過和 按鍵可以調節選定項的具體參數。（頻道：1、2、3、4；比率方式：M:A，M:A:B；閃光光比：每組燈可在-（關閉）、1、2、4、8、16中選擇設置）。
5. 按 SET 按鍵，確定並退出參數設置狀態。

自訂功能

Phottix Mitros TTL 閱光燈具備多種可編輯的自訂功能。編輯自訂功能步驟如下：

1. 按住 按鈕2秒將進入自訂功能功能表螢幕。

2. 按或 按鈕將迴圈自訂功能功能表項目-C.Fn00至C.Fn15。

3. 按 或 按鈕可在功能表內改變自訂功能。
4. 按 SET 按鈕退出自訂功能功能表。

自訂功能表

自訂功能 編號	功能	設置編號	設置和說明
C.Fn 00	距離單位	0-Meters(m)	米
		1-Feet(Ft)	英尺
C.Fn 01	自動待機	0-Enable	開啟
		1-Disable	關閉
C.Fn 05	手動模式：支援 閱光燈設為M和 Multi閃光模式 的相機模式	0-Manual	只有當相機的拍攝模式設置為M手動模式
		1-PASM	相機可以設置為所有的拍攝模式
C.Fn 06	快速閃光-□	0-Disable	關閉
		1-Enable	開啟
C.Fn 07	測試閃光	0-1 time	以設置的亮度級閃光一次
		1-3 times	以指定的頻率和亮度閃光3次
		2-4 sec	以指定的頻率和亮度閃光4秒
C.Fn 09	圖像感應器尺寸 的自動放大	0-For sensor size	開啟
		1-Disable	關閉
C.Fn 10	從屬單元待 機計時器	0-60 minutes	60分鐘
		1-10 minutes	10分鐘
C.Fn 11	從屬單元自動關閉	0-Within 8 hours	8小時內
		1-Within 1 hours	1小時內
C.Fn 12	電源供電	0-Int. and Ext. source	內置和外置電源
		1-External Power	僅外置電源
C.Fn 13	蜂鳴聲確認	0-Enable	開啟
		1-Disable	關閉
C.Fn 14	自動背光燈	0-Enable	開啟
		1-Disable	關閉
C.Fn 15	TTL個人偏好	+EV	加 EV
		- EV	減 EV

快速閃光功能

快速閃光功能允許閃光燈以全功率的1/2至1/6進行閃光。快速閃光回電時間較快。快速閃光對於短距離內的抓拍很有幫助。

快速閃光功能可以用於連拍模式，您可以在自訂功能中選擇快速閃光用於連拍模式功能開啟或關閉（見上文C.Fn-06）。

請注意：

快速閃光以閃光為優先。使用快速閃光拍攝較遠處景物時，可能會導致曝光不足。

TTL 個人偏好

當閃光燈使用在不同的相機上時，TTL可能會稍有不同。TTL個人偏好（C.fn-15）功能允許用戶在+/-3檔間以1/3檔為增量進行微補償，它是基於相機標準TTL的個人偏好的調節，且TTL個人偏好設置能夠保存在閃光燈內。當設置好偏好的EV後，此補償將會應用於TTL模式下的照片拍攝。在正常的使用過程中，此EV補償將不會顯示在閃光燈液晶顯示幕上。

低速同步闪光

主體和背景均處於光線較暗的環境時，此功能可將閃光燈控制在較慢的快門速度，以獲取正確曝光。

由於通常會使用較慢的快門速度，推薦使用三腳架以防止相機震動。

閃光燈恢復預設值

1. 同时按住 和 按钮3秒。
2. 閱光燈將會恢復出廠設置。
   3.所有自訂功能將會重設為出廠預設值。

閃光燈資訊顯示

如需技術支援或進行軟體升級，有可能需要檢查Phottix Mitros閃光燈資訊。硬體版本、軟體版本、圖示庫及序號資訊顯示步驟如下：

1.長按 按鈕的同時開啟閃光燈。
2. 按任一按鈕可以取消閃光燈資訊顯示，回到液晶顯示幕顯示介面。

閃光燈電容器的物理變化：

如果閃光燈一段時間內未使用，閃光燈內的電容器會發生物理變化。請每三個月將閃光燈開啟至少10分鐘以避免電容器的物理變化。

規格參數

閃光模式：TTL、手動和頻閃

閃光指數：58/190（105mm焦距，ISO100，以米/英尺為單位）

閃光覆蓋範圍：24-105mm（使用廣角散光板為14mm）

手動變焦（閃光燈焦距可隨閃光燈/相機的設置而改變）

旋轉：水準：360度，向上-向下：-7度至90度

閃光曝光補償（FEC）：手動

同步方式：前廉同步和高速同步

频閃閃光：1-100Hz

閃光曝光確認：TTL模式下藍色指示燈亮起

閃光燈充電（使用AA型鈍性電池）

充電時間/閃光就緒指示燈：

普通閃光：約0.1至5秒/紅色指示燈亮起

快速閃光：約0.1至2.5秒/綠色指示燈亮起

外置電源：相容Phottix電池盒和索尼FA-EB1AM電池盒(需使用特定的轉接頭)

省電模式：非無線從屬模式：90秒鐘；無線從屬模式：60分鐘或10分鐘（C.Fn10）

無線閃光

傳輸方法：光學脈衝

频道：4

只有在部分相機上，Mitros閃光燈才可以作為無線主控單元使用，具體相機型號如下：DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7或NEX-6。

傳輸範圍（約）：12-16米/39.36-52.48英尺(室内)，7-9米/22.96-29.52英尺(室外)

接收角度：±40度（水準），±30度（垂直）

可控制從屬單元組：2組(A和B)

閃光比控制：每組燈可在“-”（關閉）、1、2、4、8、16中選擇設置

待機電流：睡眠模式下≤100uA.

尺寸：（長×寬×高）201x77.5x58.3mm

重量（約）：416克（僅閃光燈，不包括電池）

www.phottix.com

Printed in China
