BEDIENUNGSANLEITUNG Mitros TTL (Sony) Phottix

Phottix Mitros TTL Elektronenblitz für Sony

Hinweis: Um das Blitzgerät sofort in Betrieb zunehmen,lesen Sie die Anleitung zum Schnelleinstieg. Für eine komplette Übersicht über alle Funktionenlesen Sieitte diese Anleitung und machen Sie sich mit dem Handbuch ihrer Kamera vertraut.

Der Phottix Mitros TTL Elektronenblitz für Sony ist für den Betrieb an Sony DSLR-Kameras ausgelegt und Unterstützung folgende Funktionen: TTL, Manuell, Multi sowie die kabellose Master/Slave Steuerung.

Warnhinweise

1. Feuern Sie den Blitz nicht direkt auf Gegenstände, Personen oder Tiere ab.
   Blichen Sie nicht direkt in den Blitz - Augenschäden können die Folge sein.
2. Gehen Sie mit dem Blitzgerät in oder in der Höhe von Fahrzeugen vorsichtig um. Es besteht Unfallgefahr!
3. Verwenden Sie das Blitzgerät nicht in der Nähe brennbarer oder explosiver Gase.
4. Vermeiden Sie den Kontakt des Blitzgerätes mit Wasser oder hoher Luftfeuchigkeit.
5. Setzen Sie den Blitz oder die Batterien keiner große Hitze aus (direktes Sonnenlicht, in einem geschlossenen Auto, etc.).
6. Entfernen Sie die Batterien aus dem Blitz, wenn dieser über einen längeren Zeitraum nicht benutzt wird.
7. Wechseln Sie die Batterien, wenn erforderlich. Verwenden Sie unbeschädigte Batterien in gutem Zustand. Vermischen Sie niemals verschiedene Batterietypen oder neue und gebrauchte Batterien.
8. Decken Sie das Blitzgerät bei der Auslösung nicht mit undurchsichtigen Gegenständen ab. Die abgegebene Energie kann Gegenstände, die Blitzrohre oder die Fresnel-Linse beschädigen.
9. Berühren Sie die Blitzfläche nicht direkt nach Gebrauch. Diese können hei sein und Verbrennungen verursachen.
10. Öffnen Sie das Blitzgerät nicht! Innenliegende Bauteile konnen auch ohne eingelegte Batterien unter Hochspannung stehen! Es besteht Lebensgefahr!
11. Schlieben Sie die Externen-Power Kontakte des Blitzgerätes nicht kurz. Dies konnte einen Kurzschluss verursachen und das Blitzgerät beschädigen.

Inhalt

Teile und Funktionen 13

Modi 17

Fernauslösung 20

Individualfunktionen 22

Technische Daten 23

Teilebezeichnungen

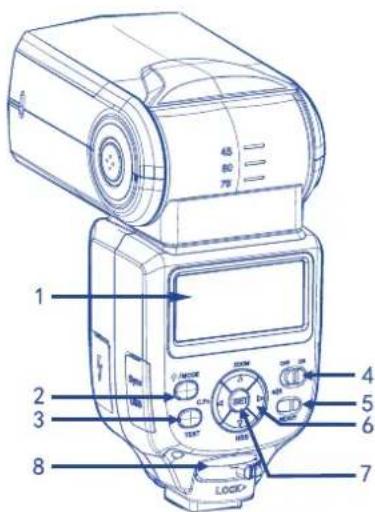

HintereSeite/LinkeSeite

1. LC-Display
   2.Modus-Button
2. Test-Button
3. Netzschalter
4. Bereitschaftsanzeige
5. Pfeiltasten (siehe Folgende)
6. Set-Button
7. Verriegelungshebel
   9.3.5mm Sync-Port
8. USB-Port
9. external Power-Port

Pfeiltasten

1.Pfeil rauf / Zoom Button
2. Pfeil rechts / Ferauslösemodi Button
3. Pfeil abwarts / HSS-Button
4. Pfeil links / Individualfunkts-Button

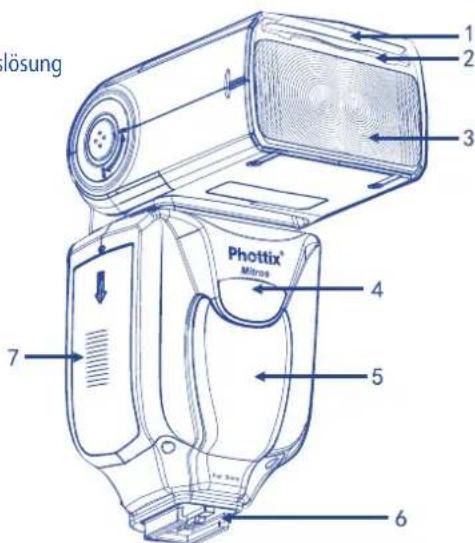

Vordere Seite / Rechte Seite

1. WeiBkarte
2. Weitwinkelscheibe
3. Blitzfläche
4. Empfänger für Fernauslösung
5. AF-Hilfslicht
6. Hot Shoe
7. Batteriefach

Hinweise:

Für das Mitros für Sony Blitzgerät sind zwei Arten von Blitzschuhanschlüssen erhältlich.itte stellen Sie safer,dass sie die richtige Variante fur ihre Kamera wahlen.

Typ 1 = Alterte Minolta Blitzschuh-Variante

Typ 2 = neue ISO Blitzschuh-Variante

These Anleitung setzt voraus:

1. Kamera und Blitzgerät sind eingeschaltet.
2. Kamera und Blitzgerät sind wie angegeben eingestellt.
3. Kamera und Blitzgerät befinden sich in den Standardeinstellungen.
4. Der Blitz wird auf einer kompatiblen Sony DSLR-Kamera verwendet.

Einlagen der Batterien

1. Drücken Sie leicht auf den Deckel des Batteriefaches und schiben Sie es nach unter auf. Lassen Sie den Deckel los, damit dieser sich von alleine öffnet.
2. Legen Sie Batterien des Typs AA ein, wie auf der Zeichnung im Batteriefach angegeben.
3. Klappen Sie das Batteriefach zu und schiben Sie den Deckel zurück in seine ursprüngliche Position.

Hinweise:

• Verwenden Sie nur Qualitätsbatterien. Stellen Sie safer, dass die Batterien den gleichen Ladestand aufweisen.
• Batterien können sich während des Gebrauchs erhitzen. Wechseln Sie diese vorsichtig, wenn der Blitz direkt zuvor verwendet wurde.
• Wenn das Gerät längerere Zeit nicht verwendet wird, entnehmer Sie die Batterien aus dem Blitzgerät.

Den Blitz an einer Kamera anbringen

Schalten Sie die Kamera und das Blitzgerät aus

1. Achten Sie auf die korrekte Einschubrichtung beim Anbringen.

2. Schieben Sie den Fuß des Blitzgerätes komplett in die Aufnahme an der Kamera.

3. Schieben Sie den Sperrhebel am Blitzgerätefuß nach rechts bis dieser einrastet.

4. Zum Entsperren des Hebels drücken Sie die Entriegelungstaste am Hebel undziehen Sie den Hebel nach links zurück.

Gerä ein- und ausschalten

1. Um das Gerät einzuschalten, schieben Sie den Power-Schalter in die Position "ON".
2. Um das Gerät auszuschalten, schieben Sie den Power-Schalter in die Position "OFF".

Batterianzeige

Die Batterieanzeige auf dem LC-Display (siehe unten) zeigt an, wie viel Restenergie ungebärn in den Batterien verbleibt. Nutzen Sie diese Anzeige als ungebährte Auskunft über den Batteriestand. Sobald sich die Ladezeit des Gerätes übermäßig verlangert (30 Sekunden) sollen den die Batterien wechseln.

Kippen und Drehen des Blitzkopfes

1. Der Blitzkopf kann zwischen -7^ und 90^ , mit Raststufen bei -7^, 0^, 45^, 60^, 75^ und 90^ gekippt werden. Ziehen oder drücken Sie den Kopf vorsichtig in die gewünschte Rastposition.
2. Der Blitzkopf lassst sich um 180^ in jeder Richtung drehen. Raststufen bei: 60^ , 75^ , 90^ , 120^ , 150^ und 180^ . Drehen Sie den Kopf in die gewünschte Rastposition.
3. Wir das Gerät in einer größeren Stellung als 0^ betrieben, fahr der Zoom auf 50mm und --' wird im LC-Display angezeigt. Diese Einstellung kann im Modus "MZoom" (siehe unter) verändert werden.
4. Bei der -7^ Position agiert der Blitzkopf wie bei der 0^ Stellung -es werden dadurch keine Funktionen verändert.

Benutzen der Weißkarte und der Weitwinkelscheibe

Der Phottix Mitros Blitz ist mit einer Weißkarte und einer Weitwinkel-Diffusorscheibe ausgestattet, welche im Blitzkopf versenkt sind.

1. Mit der Diffusorscheibe wird eine 14mm äquivalente Zoomstellung erreicht.
2. Die Weißkarte kann bei gekipptem Blitzkopf verwendet werden, um einen Teil des Lichts zu reflektieren, um z.B. Spitzlicher in Augen zu erzeugen.

Verwendung:

1. Ziehen Sie vorsichtig die Weißkarte und Weitwinkelscheibe aus dem Blitzkopf, benutzten Sie dazu die Riffelung an der Unterseite der Scheibe.
2. Wenn Sie die Scheibe ganz herausziehen, wird sie sich umklappen und vom dem Blitzkopf positionieren. Die Weiße karte konnen Sie einfach wieder hineinschieben, wenn Sie diese nicht benötgien.
3. Wenn Sie nur die Weiße karte benutzen wollen, schiben Sie die Diffusorscheibe einfach wieder darüber.

Benutzen des Blitzkopfdiffusors

Der Phottix Mitros TTL Blitz hat einen aufsteckbaren Diffusor, der bei Bedarf auf den Kopf gesteckt werden kann. Der Diffusor softened das Licht ab, reduziert Spitzenlichter und Schlagschatten und verbessert die Lichtverhältnisse bei Makroaufnahmen.

Verwendung:

1. Stecken Sie den Diffusor so auf den Kopf, dass die Markierung "UP" nach oben zeigt.
2. Lassen Sie den Diffusor in die Kerben am Blitzgerät einrasten.
3. Wiederholen Sie Schritt 2 für die andere Seite des Diffusors.

Überhitzungsschutz

Der Phottix Mitros ist mit einem Überhitzungsschutz ausgestattet durch welchen die Blitzfolgezeit reduziert wird um eine Überhitzung zu vermeiden. Bei mehreren Voll-Power Auslösungen in kurzer Zeit wird dieser Schutz aktiviert. Im Display erscheidt das [Hot!] Symbol wenn der Schutz aktiv ist.

Zur Vermeidung weiterer Überhitzungen oder möglicher Beschädigungen wird der Blitz die Ladezeit so anpassen, dass die Temperatur gesenk wird. Warten Sie better ca. 10 Minuten, bis sich der Blitz wieder temperiert hat.

Wenn der Blitz weiter benutzt wird obwohl das [Hot!] Symbol leuchtet, wird sich der Blitz nicht abkühlen, dann erscheint das [Stop] Symbol im Display. Beenden Sie die Benutzung des Gerätes und halten Sie es für ca. 10 Minuten abkühlen.

Synchron- und USB-Port

1. Der 3,5mm Sync-Port kann mit einem 3,5mm Sync-Kabel benutzt werden um den Blitz mit einem Blitzauslöser oder einer Kamera auszulösen. Diese Anschluss ist nur davon da ein Signal zu empfangen - nicht um eines zu senden.
2. Der USB Port wird für Firmware-Upgrades benutzt. Firmware-Ankündigungen und Instruktionen erhalten Sie auf der Phottix-Website.

Status LED

LED links: Blitzbereitschaftsanzeige. Im Quick Flash Modus leuchtet die LED grün wenn der Blitz minimal aufgeladen ist. Die LED leuchtet rot wenn der Blitz voll aufgeladen ist.

LED rechts: Blitz Belichtungs-Kontrollanzeige. Wenn eine Standard-Blitzbelichtung erreicht ist, wird die LED für 3 Sekunden blau leuchten. Wenn die blaue LED nicht leuchtet, verringn Sie den Abstand zum Motiv oder erhöhen Sie den ISO-Wert der Kamera.

Externer Batterie-Port

Der externe Batterie-Port ist speziell für Phottix Blitzkabel entwickelt worden.
Dieser ist kompatibel mit dem Sony FA-EB1AM Batterie-Pack oder anderen kompatiblen Modellen, wenn der beiliegende Adapter benutzt wird.

Bitte beachten:

Die Batterien des Blitzgerätes müssen auch dann eingelegt sein wenn ein externes Batterie-Pack benutzt wird.
- Niemals inkcompatible Batterie-Packs benutzen.

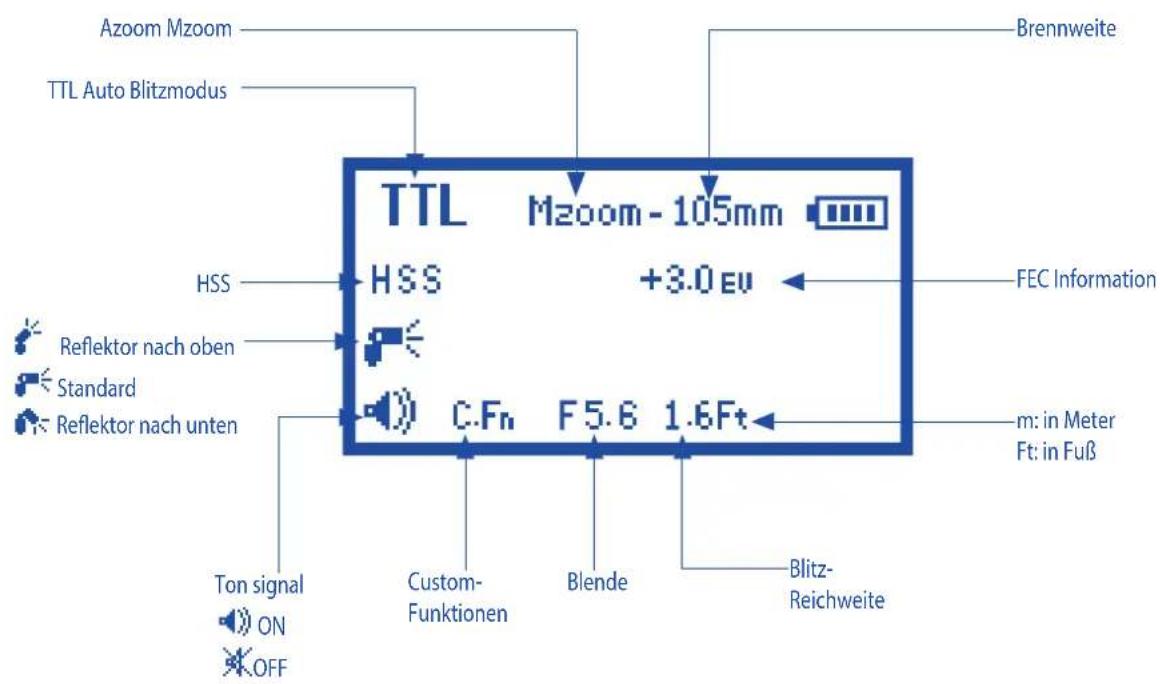

Das Display (LCD)

TTL Automatikmodus

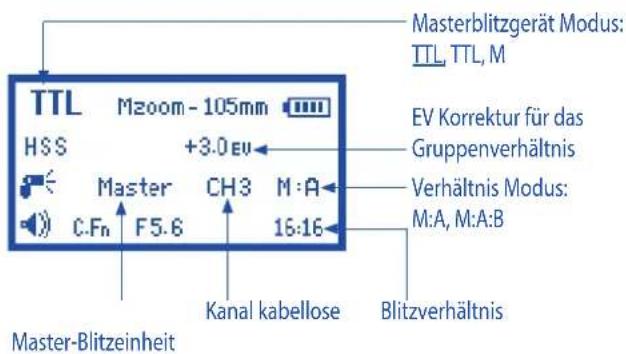

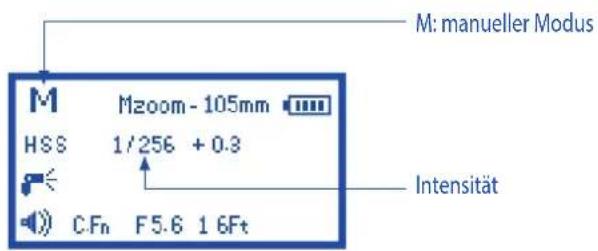

manueller Blitzmodus Kabelloser Masterblitzgerät-Modus

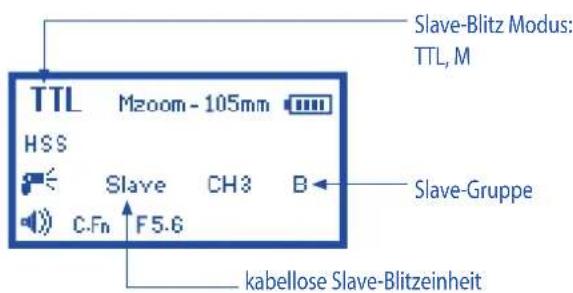

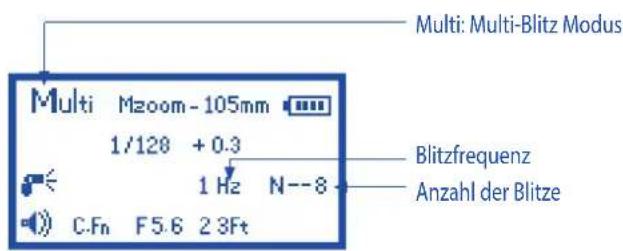

Multi-Blitz / Stroboskop-Modus Kabelloser Slave-Blitz Modus

Auto-Save Funktion

Der Phottix Mitros speichert die Blitzeinstellungen. Modus, Levels usw. werden gespeichert und sind nach dem erneuten Einsatzen wieder verfügbar.

Blitz Zoom Einstellung

Der Phottix Mitros hat zwei Blitzkopf-Zoommodi - Auto (Azoom) und Manuell (Mzoom). Auto Zoom ändert sich dynamisch, wenn die Brennweite am Kamerazoomobjektiv verändert wird. Manuell Zoom erlaubt dem Benutzer die manuelle Einstellung des Zeoms.

Einstellen:

1.Drucken Sie den Button.
2. Der Zoom-Bereich wird im Display markiert und blinkt.
3. Drucken Sie den oder Button, um den Zoom auf Azoom oder Mzoom einzustellen.
4. Drücken Sie den SET Button, um die Einstellung zu setzen.

Bitte beachten:

1. Wenn im Azoom der Blitzkopf von der 0^ -Position aus angehoben oder gedreht wird, wird sich der Blitz selbst auf 50mm einstehen, "--" wird im Display angezeigt. Der Zoom lasst sich nicht einstellen wenn der Kopf unter -7^ geneigt ist.
2. Azoom Funktioniert NUR, wenn der Blitzkopf entweder auf 0^ oder auf -7^ eingestellt ist.
3. Wenn im Mzoomer Blitzkopf von der 0^ -Position aus angehoben oder gedreht wird, wird sich die Zooneinstellung nicht andern.
4. Wenn der Kopf angehoben oder gedreht wird, kann der Zoom durch Wechseln in den Mzoom Modus eingestellt werden.

Aktivieren der Highspeed-Synchronization

Der Phottix Mitros hat eine Highspeed-Funktion. Weitere Details dazu werden weiter unter in der Gebrauchsanweisung beschrieben.

Zum Einsatz:

Drucken die Taste um zwischen HSS on und HSS off zu wechseln.

Bitte beachten:

1. HSS wird nicht im Multiblitzmodus unterstützen.
2. HSS kann im kabellosen Blitzgerät-Modus eingesetzt werden.

Synchronisation auf den zweiten Verschlussvorhang - SCS

Bei der Synchronisation auf den zweiten Verschlussvorhang lost der Blitz am Ende der Aufnahme aus und nicht am Anfang. Dies kann nutzlich sein um mit langen Verschlusszeiten eine besondere Wirkung zu erzielen.

1. SCS kann nicht am Mitros direkt eingestellt werden.
2. Schauen Sie in die Bedienungsanleitung ihrer Kamera um den "SCS"-Modus zu aktivieren.

Bitte beachten:

Die SCS-Funktion wird nicht im kabellosen Blitzgerät-Modus unterstützen.

Test-Button

Durch Drücken des Test-Buttons wird der Blitz ausgelost. Dies kann zum Einstellen der Blitzleistung benutzt werden (nur im manuellen Modus). Im kabellosen Mastermodus werden beim Drücken des Test-Buttons alle Slave-Blitzgeräte ausgelost die sich im selbst Kanal befinden wie der Master und von dieser gesteuert werden. Der Test-Button kann individuell konfiguriert werden (siehe C.Fn-07).

Auto-OFF und Ruhefunktion

Um Batterieenergie zu sparen, ist der Phottix Mitros TTL Blitz mit einem Ruheund Auto-Off-Modus ausgestattet.

1. Im Slavemodus (nicht kabellos): Wenn 90s lang keine Taste gedrückt oder der Blitz ausgelost wird, Goes der Blitz in die Ruhestellung. Das Display erlischt. Der Blitz wird durch Halbrücken des Kameraauslösers oder des Test-Buttons aufgeweckt.
2. Im Slavemodus (kabellos): Wenn 60min lang keine Taste gedrückt oder der Blitz ausgelost wird, Goes der Blitz in den Slave-Ruhemodus. Im Display erscheint "IDLE". Durch vollständiges Durchträcken des Kameraauslösers oder des Test-Buttons am Masterblitz wird das Blitzgerät im Slave-Ruhemodus aufgeweckt. Der Slave-Ruhemodus Timer kann von 60-10min eingestellt werden (siehe C.Fn-10).
3. Wenn 8h lang kein Button gedrück oder der Blitz ausgelost wird oder nachdem "IDLE" im Display stand, Goes der Blitz in den Slave-Auto-OFF-Modus. Drücken Sie den TestButton, um den Blitz wieder aufzuwecken. Slave-Auto-OFF kann von 8-1h eingestellt werden (siehe C.Fn-11).

Autofokus (AF) Assistenzlicht

1. Bei schwacher Licht-/Kontrast-Situuation sendet das Phottix Mitros AF-Hilfslicht ein Fokuslicht auf das Motiv um den Autofokus der Kamera zu untersuten.
2. Bei Kamas mit eingebautem AF-Hilfslicht wird abhängig von den Aufnahmebedingungen entweder das Kamera- oder das Blitzgerät-Hilfslicht aktiviert.

Blitz Modus

Der Photrix Mitros hat drei Blitzmodi: TTL, Manuel (M) und Multi (Stroboskop).

Uber die Blitzmodi

Der Phottix Mitros bietet Standard- und kabellosen Blitzbetrieb.

Standard-Modi: TTL Auto, Manuell und Stroboskop.

Wireless-Modi: TTL, TTL und Manuell.

Einstellbare Blitzbetriebsarten am Phottix Mitros Blitzgerät

Blitz-Modi, welche am Phottix Mitros TTL Blitzgerät für Sony verwendet werden können, sind abhängig vom Kameramodell und dessen Blitzprogrammen.

1. Bei der Verwendung des Standard-Blitzmodus stellen Sie die Kamera auf

Non-Wireless-Blitzmodus, ansonsten kann kein Standard-Blitzmodus auf dem Blitzgerat eingestellt werden. Kamera-Blitzbetriebsarten können auch durch den Kameraaufnahme modus beschrankt werden. Schauen Sie in die Bedienungsanleitung ihrer Kamera für weitere Details.

1. Bei der Verwendung des kabellosen Blitzmodus stellen Sie die Kamera auf Wireless-Blitzmodus, ansonsten kann kein kabelloser Blitzmodus auf dem Blitzgerät eingestellt werden.
2. Manuell-und Stroboskop-Modus auf der Blitz kann nicht verwendet werden, wenn die folgenden gleichzeitig auftreten:

A. Wenn die Kamera und Blitz miteinanderCOMMUNIZIEREN (Datanaustauch und Übertragung);
B. Wenn die Kamera nicht auf manuellen Betrieb eingestellt ist.

Manuell- und Stroboskop-Modus kann auf dem Blitzgerät mithilfe der benutzerdefinierten Funktion C.Fn05 und Bedienmodus PASM (siehe unten) eingestellt werden.

1. Wenn das Blitzgerät auf Standard TTL-Blitzsteuerung und die Kamera auf automatischen Blitzmodus eingestellt ist, wird die Kamera situationsabhängig das Blitzgerät auslösen, wenn dies für die Belichtung notwendig ist. Wenn die Kamera auf Auslösepriorität oder SCS-Modus eingestellt ist, wird der Blitz ausgelöst, sobald der Auslöser gedrückt wird.
2. Das Phottix Mitros Blitzgerät kann als kabellose Masterblitzenheit nur bei folgenden Kameras verwendet werden: DSLR-A900, DSLR-A850, DSLR-A700, SLTA99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 oder NEX-6.
3. Das Mitros Blitzgerät im TTL Modus kann EV-Kompensationen anzeigen und durchführren; nur mit SLT-A99V/SLT-A99 und SLT-A58 Kameras (weitere Kameramodelle können folgen). Der Mitros kann bei der Verwendung mit anderen Kameramodellen keine Belichtungskorrekturen anzeigen oder durchführren. Die EV-Einstellungen sind ungültig.

Modus wechseln:

1. Drucken Sie den

1. Der Blitzmodus ist nun währbar zwischen TTL, Manuell (M) und Multi- (Stroboskop) Modus.
2. Der aktuelle Modus wird in der linken oberen Ecke des Displays angezeigt.

TTL Modus

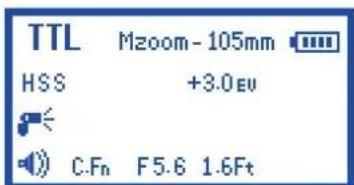

TTL Modus Bildschirm

Im TTL Modus arbeiten Kamera und Blitzgerät perfect aufeinander abgestimmt. Beim Drücken des Kameraauslosers wird ein Vorblitz ausgelost durch welchen die Kamera die korrekte Belichtung und Blitzleistung errechnet und an den Mitros sendet bevor das Foto aufgenommen wird.

Blitzbelichtungskorrektur (FEC)

Durch Änderung der EV-Werte im TTL-Blitzmodus konnen Sie die Blitzleistung

so regulieren, dass sich nur die Beleuchtung des Hauptmotives ändert ohne die Hintergrundbeleuchtung zu beeinflussen. Erhöhen Sie den EV-Wert um das Hauptmotiv heller zu machen. Um es dunkler zu machen reduzieren Sie den EV-Wert.

Der Phottix Mitros erhögt die Blitzbelichtungskorrektur (FEC) von -3 bis +3 in 1/3 Stufen. Dies ist nutzlich in Aufnahmesituationen die eine Feinabstimmung des TTL-Systems verlangen.

FEC einstellen:

1. Drucken Sie den SET Button, um den FEC Modus zu starten.
2. Drücken Sie den oder Button, um FEC einzustellen.
3. Drucken Sie den SetButton, um den FEC Modus zu beenden.

Bitte Beachen:

1. Wenn eine Blitzbelichtungskorrektur sowohl auf der Kamera als auch am Blitzgerat eingestellt ist, wird eine Gesamtsumme der beiden Blitzbelichtungskorrekturen ermittelt und verwendet.
2. Nur der Blitzbelichtungskorrekturwert, der auf dem Blitzgerät eingestellt ist, wird auf dem Mitros LCD-Bildschirm angezeigt werden.
3. Das Mitros Blitzgerät im TTL Modus kann EV-Kompensationen anzeigen und durchführten; nur mit SLT-A99V/SLT-A99 und SLT-A58 Kameras (weitere Kameramodelle können folgen). Der Mitros kann bei der Verwendung mit anderen Kameramodellen keine Belichtungskorrekturen anzeigen oder durchführten. Die EV-Einstellungen sind ungültig.

Belichtungsreihen Funktion - BRK

Die Belichtungsreihenfunktion (BRK) kann benutzt werden, um automatisch die Blitzleistung einer Serie von Fotos zu variieren. Die Kamera wird dadurch eine Serie von Bildern mit entsprechenden Belichtungen aufnehmen. Bildanzahl, sowie Über- und Unterbelichtungsintensität kann vom Benutzer eingestellt werden. BRK ist weitere hilfreich, wenn Sie entsprechliche Lichtverhältnisse im Motiv haben und für HDR-Aufnahmen. Schauen Sie dazuitte im Handbuch ihrer Kamera nach.

Bitte beachten Sie:

1. Die Belichtungsreihenfunktion kann nicht direkt am Mitros Blitzgeräte eingestellt werden.
2. Aktivieren Sie die Belichtungsreihenfunktion an ihrer Kamera. Schauen Sie in die Bedienungsanleitung ihrer Kamera für weitere Details.
3. Die "Belichtungsreihen-Reihenfolge" kann in einigen Kameraeinstellungenmen's selbst gewählt werden. Schauen Sie in die Bedienungsanleitung ihrer Kamera für weitere Details.

High-Speed-Synchronisation-HSS

Im HSS-Modus erreicht der Blitz die maximale Kamera/Blitzgerät-Synchronzeit die der kürzsten Verschlusszeit der Kamera entsprechen kann. Das ist hilfreich wenn Sie den Zeitautomatik-Modus nutzen oder, um das Umgebungslicht zu begrenzen. Schauen Sie für weitere Informationen im Handbuch ihrer Kamera nach.

HSS Modus benutzen:

1. Drucken Sie den Bu

2. Das HSS-Symbol entscheid int Display.

3. Stellen Sie die VerschlusszeitHigher als die eigentliche Blitzsynchronzeit der Kamera ein und machen Sie ein Foto.
4. Drücken Sie den HSS-Button nochmals um den HSS-Modus zu beenden.

Manuell-Modus (M)

Im Manuell-Modus lost der Blitz mit der Leistung aus die Sie einstehen. Der Phototix Mitros TTL Blitz kann von 1/1 (volle Leistung) bis 1/256 eingestellt werden, in 9 Schritten in 1/3 Blendenstufen. Blende, Verschlusszeit und ISO müssen an der Kamera manuell eingestellt werden. Für Beste Ergebnisse verwenden Sie den Manuell-Modus der Kamera.

Benutzung:

1. Drücken Sie den Button bis "M" im Display erscheint.

2. Drücken Sie den SET Button, um in das Leistungsanpassungsmenu zu gelangen. Die Leistungsstufen blinken und sind markiert.

3. Drücken Sie den oder Button, um die Leistung zu verändern.

4. Drücken Sie anschließend den SET Button, um die Leistungsanpassung zu beenden.
5. Wenn die Blitzbereitschafts-LED rot leuchtet ist der Blitz voll geladen und auslösebereit.
6. Drücken Sie den Button, um den Blitz mit der von Ihnen eingestallen Leistung auszulösen. Dies ist nützlich, wenn Sie Blitzbelichtungsmessungen vornehmen.

Bitte beachten:

• Beim Halbdrücken des Auslosers wird die effektive manuelle Blitzleistung im Display angezeigt.
• Wenn die HSS-Funktion eingeschaltet ist, kann die manuelle Blitzleistung nur auf 1/128, nicht auf 1/256 reduziert werden.

Multi: Stroboskop-Modus

Bei der Benutzung der Stroboskop Funktion, wird eine schnelle Folge von Blitzen ausgelost. Die Anzahl, Frequenz und Leistung kann im Phottix Mitros programmiert werden. Multi-Modus ist hilfreich für die Aufnahme eines sich bewegenden Objektes und andere Spezialeffekte.

Die Frequenz des Effektes (Hz - Blitze/s), die Gesamtzahl der Blitze und die Ausgangsleistung kann eingestellt werden.

Benutzung:

1. Drucken Sie den Burton bis Multi im Display erscheint.
2. Drücken Sie den SET Button, um Einstellungen vorzunehmen. Anzeige von links nach rechts: Leistung, Frequenz (Hz) und Blitzanzahl. Die Leistungsanzeige ist markiert und blinkt beim Eintritt in das Einstellungsmenu.
3. Drücken Sie den und Button, um zwischen Leistung, Fre-quenz (Hz) und Blitzzahl zu wechseln.
4. Drücken Sie den ZOOM und Button während die Einstellung mark

iert ist, um Power, Frequenz (Hz) und Blitzzahl einzustellen.

1. Drücken Sie den SET Button, um das Einstellungenmen zu verlassen.

Bitte beachten:

1. Überhitzungen und Beschädigung können durch excessives Benutzten der Stroboskop-Funktion vorkommen. Lösen Sie niemals mehr als 20x in Folge die Stroboskop-Funktion aus.
2. Wenn der Blitz überhitz ist, wird automatisch die Ladezeit erhöht, bis die Temperatur wieder gesunden ist.
3. Die Blitzleistung kann nur auf einen Maximalwert von 1/8 Blitzleistung im Stroboskop-Modus eingestellt werden.

Stroboskop-Modus und Verschlusszeit

Um die richtige Kamera-Verschlusszeit mit verschiedeneen Stroboskop-Modi zu ermitteln, benutzen Sie die folgende Formel:

Blitzanzahl / Freqenz = Verschlusszeit

Beispiel: 5 (Blitzanzahl) / 10 Hz (Frequenz) = 0,5s Verschlusszeit

Dies ist nur eine grobe Richtlinie: Sie müssen die Verschlusszeit erhöhen oder verringern, um das gewünschte Ergebnis zu erhalten.

Multi/Stroboskop-Modus Leistungstabelle

Die Multi/Stroboskop-Modus Blitzzahl/Blitzleistung ist abhängig vom Zustand der Batterien.itte orientieren Sie sich an folgenden Testresultaten.

Verwenden Sie NI-MH Batterien

\( \mathrm{{Hz}} \) Blitz Output	1	2	3	4	5	6	7	8	9	10	20	30	40	50	60	70	80	90	100
1/8	100+	100+	100+	15	10	10	7	7	7	7	5	5	5	4	4	4	4	4	4
1/16	100+	100+	100+	100+	100+	100+	40	35	20	20	10	10	10	9	9	9	8	8	8
1/32	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	25	20	20	18	18	17	17	17	17
1/64	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	45	40	32	32	32	30	30
1/128	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	60	60
1/256	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+	100+

100+ bedeutet mehr als 100 Auslösungen.

Drahtlose Auslösung

Der Phottix Mitros TTL kann auch drahtlos ausgelost werden. Ein Blitz auf der Kamera kann über einen Lichtimpuls den Mitros auslösen.

Das Phottix Mitros Blitzgerät kann als kabellose Mastereinheit an folgenden Kameras benutzt werden: DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 oder NEX-6.

Ein Blitzgerät im Master-Modus muss sich auf der Kamera befinden (oder der Kamera Popup-Blitz; falls kompatibel). Der Kameraaufnahme demodus muss auf drahtlose Auslösung (WL) eingestellt sein. Blitze, die fernausgelöst werden sollen, müssen sich im Slave-Modus befinden.

Die drahtlose Auslösung erfolgt durch den Lichtimpuls des Master Blitzes. Alle Blitze die ausgelost werden sollen, müssen sich im Sichtbereich des Master Blitzgerätes befinden um dessen Lichtsignale zu “sehen”. Die optische Auslösung kann unter Umständen im Freien und in hell beleuchteten Räumen nicht durchgeführt werden.

Für eine perfekte Ferauslösung und Kontrolle sollenen Sie den Phottix Mitros zusammen mit dem Phottix Odin TTL Blitzauslöser benutzen. Der Phottix Odin lost Blitzgeräte mittels Funk aus. Dadurch ist die Auslösung in nahezu jeder Umgebung gewährleistet.

Drahtlose Auslösung / Einstellungen

Blitzgeräte müssen auf Master- oder Slavemodus und die Kamera auf drahtlose Auslösung (WL) eingestellt sein. Ein Masterblitzgerät wird auf der Kamera besteht um die Slave-Blitzgeräte auszulösen. Derselbe Übertragungskanal muss sowohl am Master- als auch an den Slave-Blitzgeräten eingestellt sein. Gruppen werden für die Slave-Blitzgeräte, Gruppenverhältnis-Funktionen für das Master-Blitzgerät eingestellt.

Einstellen des Master-Modus:

1. Drücken und halten Sie den Button für 2s, um in den drahtlosen Modus zu gelangen.
2. Drücken Sie den und Button, um zwischen dem Masterund Slave-Modus zu wechseln.
3. Wahlen Sie den Master-Modus.
4. Durch Drücken des Buttons wechseln Sie zwischen Master, Kanalwahl, Verhältnis-Modus und Verhältnis-Einstellung.
5. Drücken der und Buttons verändert den ausgewählten Parameter (Kanal: 1, 2, 3, 4; Verhältnis-Modus: M:A, M:A:B; Verhältnis: jeder Gruppe auf folgende Werte eingestellt werden: "--" (AUS), 1, 2, 3, 4, 8, 16).
6. Drücken Sie den SET Button, um zu bestätigen und das Menu zu verlassen.

Master-Blitzgerat Modus

Drucken Sie den Button um TTL, TTL oder M (Manuell) für den Master einzustellen.

TTL: Das Master-Blitzgerät wird nicht ausgelöst. Der Master sendet einen kurzen Lichtimpuls um mit den Slave-Blitzgeräten zu kommunizieren,这点 is noch nicht Bestandteil der eigenen Belichtung.

TTL: Das Master-Blitzgerät und die Slave-Blitzgeräte blitzen mit dem per TTL-Messung ermittelten Wert.

M: Das Master-Blitzgerät blitzt mit der manuell gewählten Intensität. Slave-Blitzgeräte blitzen mit dem per TTL-Messung ermittelten Wert und Verhältnis-Abgleich.

Einstellen des Slave-Modus:

1. Drücken und halten Sie den Button für 2s, um in den drahtlosen Modus zu gelangen.
2. Drücken Sie den und Button, um zwischen dem Masterund Slave-Modus zu wechseln.
3. Wahlen Sie den Slave-Modus.
4. Durchträcken des Buttons wechseln Sie zwischen Slave, Kanalwahr und Gruppen.
5. Drucken der ZOOW und Buttons verändert den ausgewählten Parameter (Kanal: 1, 2, 3, 4; Gruppe: A und B).
6. Drücken Sie den SET Button, um zu bestätigen und das Menu zu verlassen.
7. Wenn die Slave-Blitzgeräte bereit sind, wird das AF-Hilfslicht an der Vorder-seite der Blizzgeräte einmal pro Sekunde blinken.
8. Drücken Sie den MOSE Button um den Slave auf TTL oder M zu setzen.

Bitte beachten:

• Vergewissern Sie sich, dass sich Master- und der Slave-Blitzgerät im selbst Kanal befinden (1-4).
• Stellen Sie kein Hindernis zwischen das Master- und das Slave-Blitzgerät. Hindernisse können das Signal stären.
• Stellen Sie sichere, dass der Slave-Blitz-Impulsempfänger in Richtung des Master-Blitzgerätes ausgerichtet ist.
• Wenn die Slave-Blitzgeräte auf den manuellen Modus (M) eingestellt sind, werden sie mit der eingestellten Blitzleistung auslösen.

Übertragungskanäle

Das Phottix Mitros Funksystem verfügt über vier Übertragungskanäe: 1, 2, 3 und 4. Signale eines Masterblitzes werden auf diesen Kanäen an die Slaveblitze gesendet. Wenn Master- und Slaveblitz auf entsprechenden Kanäen eingestellt sind, dann können die Slaveblitze nicht ausgelöst werden.

Kabelloses Slave-Blitzen

Das Drücken des Auslosers, mit einem Blitzgerät im Master-Modus auf der Kamera, Aufnahmemodus eingestellt auf drahtlos (WL) und weiteren Blitzgeräten im Slave-Modus, bewirkt ein Auslösen des Master-Blitzgerätes (wenn auf Master-Modus eingestellt) und aller Slave-Blitzgeräte (eingestellt auf Slave-Modus) in Reichweite. Die Kamera und der Blitz messen das Motiv und senden Blitze im TTL-Modus um die Szenerie korrekt zu belichen.

Benutzung des eingebauten Kamerablitzes als Master

1. Verbinden Sie das Mitros Blitzgerät mit dem Blitzschuh ihrer Kamera.

2. Stellen Sie den Kamera-Blitzmodus auf WL (drahtlos).

3. Stellen Sie den Mitros Blitz auf Slave-Modus ein. Der Blitz wird diese Information an die Kamera weiterleiten.

4. Entfernen Sie den Mitros vom Kamera-Blitzschuh und schalten Sie den eingebauten Kamerablitz ein.
5. Überprüfen Sie ein weiteres Mal ob sich der Mitros im Slave-Modus befindet.
6. Der eingebaute Kamerablitz wird nun den Mitros auslösen.
7. Wenn die Slave-Blitzgeräte auf M (manuell) eingestellt sind, Lösst sich die Blit-zleistung manuell regeln.

Verhältnis Modi

Slave-Blitzgeräte können vom Master-Blitzgerät mithilfe zweier verschiedener Verhältnis-Modi kontrolliert werden.

M: A Alle Slave-Blitzgeräte, egal ob Gruppe A oder B, werden als die gleiche Gruppe betrachtet. Es gibt nur zwei Gruppen: Master- und Slave-Gruppe.

M: A: B Es gibt drei Gruppen: Master, Slave-Gruppe A und Slave-Gruppe B.

Das Phottix Mitros TTL-Blitzgerät für Sony hat zwei TTL Modi: TTL und TTL-Auto Modus. Siehe oben "Master-Blitzgerät Modus" für weitere Details.

TTL-Modi

M: A Ein Master-Blitzgerät wird nicht ausgelöst. Alle Slave-Blitzgeräte (egal ob in Gruppe A oder B) werden mit der gemessenen Blitzleistung und/oder derselben Blitzleistung ausgelöst.
M: A: B Ein Master-Blitzgerät wird nicht ausgelöst. Nur die Slave Gruppe A wird ausgelöst. Slave-Gruppe B wird nicht ausgelöst.

TTL-Modi

M: A Eine Blitzverhältnis-Verteilung kann für den Master- und Slave-Gruppen (A und B gleichzeitig) eingestellt werden. Master- und Slave-Gruppen werden in der gewährten Blitzverhältnis-Verteilung ausgelost.
M: A: B Eine Blitzverhältnis-Verteilung kann für den Master- und die Slave-Gruppe A und B (separate) eingestellt werden. Drei Gruppen werden in der gewährten Blitzverhältnis-Verteilung ausgelost.

Bitte beachten Sie:

1. Wenn der Blitzverhältnis-Modus auf M:A eingestellt ist, kann jeder Gruppe ausgeschaltet werden, indem das Blitzverhältnis auf "---" (AUS) gestellt wird.
2. Wenn der Blitzverhältnis-Modus auf M:A:B eingestellt ist, kann jeder der beiden Gruppen ausgeschelt werden, indem das Blitzverhältnis auf "---" (AUS) gestellt wird.

Manueller Modus

M: A Ein Master-Blitzgerät wird mit der vorgewählten Blitzeistung auslösen. Slave-Gruppen (A und B verhalten sich wie ein und dieselbe Gruppe) werden mit der aus der TTL-Messung ermittelten Blitzbelichtung und mit dem gewährten Blitzverhältnis auslösen.
M: A: B Ein Master-Blitzgerät wird mit der vorgewählten Blitzleistung auslösen. Slave-Gruppe A und Slave Gruppe B werden mit der aus der TTL-Messung ermittelten Blitzbelichtung und mit dem gewähltem Blitzverhältnis auslösen.

Bitte beachten Sie:

1. Wenn der Blitzverhältnis-Modus auf M:A eingestellt ist, kann jeder Gruppe ausgeschaltet werden, indem das Blitzverhältnis auf "---" (AUS) gestellt wird.

2. Wenn der Blitzverhältnis-Modus auf M:A:B eingestellt ist, kann jeder der beiden Gruppen ausgeschaltet werden, indem das Blitzverhältnis auf "--" (AUS) gestellt wird.

Einrichten und Einstellen der Master-Blitzgerät Parameter

TTL-Modi

1. Durch Drücken des Buttons wird die EV-Kompensation markiert und blinkt auf dem LC-Display.
2. Drücken Sie die ZOM und Buttns um den EV-Belichtungskorrekturwert (von +3 bis -3 in 1/3 Blendenstufen) einzustellen.
3. Durch Drücken und Halten des Buttons wird der Master-Modus hervorgehoben und blinkt auf dem LC-Display um zur Parameteinstellung zu gelangen.
4. Drücken Sie die und Buttons um zwischen Kanal- und Verhältnis-Modus zu wechseln.
5. Drücken Sie die und Buttons um die Parameter zu verändern. (Kanal 1, 2, 3, 4; Verhältnis-Modi: M: A und M: A: B).
6. Drücken Sie den SET Button um zu bestätigen und zu beenden.

Bitte beachten Sie:

Das Mitros Blitzgerät im TTL-Modus kann EV-Kompensationseinstellungen und Anpassungen nur mit SLT-A99V/SLT-A99 und SLT-A58 Kameras anzei- gen und vollziehen (weitere Kameramodelle konnen folgen). Das Mitros Blitzgerät kann keine EV-Kompensationseinstellungen und Anpassungen mit anderen Kameramodellen anzeigen oder vollziehen. Die EV-Einstellun- gen sind ungültig.

TTL-Modi

1. Durch Drücken des Buttons wird die EV-Kompensation markiert und blinkt auf dem LC-Display.
2. Drücken Sie die ZOOM und Buttons um den EV-Belichtungskorrekturwert (von +3 bis -3 in 1/3 Blendenstufen) einzustellen.
3. Durch Drücken und Halten des Buttons wird der Master-Modus hervorgehoben und blinkt auf dem LC-Display um zur Parameteinstellung zu gelangen.
4. Drücken Sie die und Buttons um zwischen Kanal-, Verhältnis und Verhältnis-Modus zu wechseln.
5. Drücken Sie die und Buttons um die Parameter zu verändern. (Kanal 1, 2, 3, 4; Verhältnis-Modi: M: A und M: A: B; Verhältnis: jeder Gruppe kann eingestellt werden auf " -" (AUS), 1, 2, 4, 8, 16).
6. Drücken Sie den set Button um zu bestätigen und zu beenden.

Bitte beachten Sie:

Das Mitros Blitzgerät im TTL-Modus kann EV-Kompensationseinstellungen und Anpassungen nur mit SLT-A99V/SLT-A99 und SLT-A58 Kameras anzei. gen und vollziehen (weitere Kameramodelle konnen folgen). Das Mitros Blitzgerät kann keine EV-Kompensationseinstellungen und Anpassungen mit anderen Kameramodellen aneigen oder vollziehen. Die EV-Einstellun. gen sind ungültig.

Manueller Modus

1. Durch Drücken des Buttons wird die manuelle Leistungseinstellung markiert und blinkt auf dem LC-Display.
2. Drücken Sie die und Buttons um die Blitzleistung zu verändern (1/256, 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2, 1/1, in 1/3 Blendenstufen).

3. Durch Drücken und Halten des Buttons wird der Master-Modus hervorgehoben und blinkt auf dem LC-Display um zur Parameteinstellung zu gelangen.

4. Drücken Sie die und Buttons um zwischen Kanal-, Verhältnis und Verhältnis-Modus zu wechseln.

5. Drücken Sie die und Buttons um die Parameter zu verändern. (Kanal 1, 2, 3, 4; Verhältnis-Modi: M: A und M: A: B; Verhältnis: jeder Gruppe kann eingestellt werden auf "--" (AUS), 1, 2, 4, 8, 16).
6. Drücken Sie den Set Button um zu bestätigten und zu beenden.

Individualfunktionen

Der Phottix Mitros TTL Blitz verfügbar über eine Vielzahl an einstellbaren Individualfunktionen. Diese Funktionen werden wie folgt eingestellt:

1.Drucken Sie den Button fur 2 Sekunden um das C.Fn Menu aufzurufen.
2.Drucken Sie den Oder Button um zwischen den Menupunktten

zu wahlen - C.Fn 0 bis 15.

1. Drücken Sie den oder Button um die Einstellung der Individualfunktion zu verändern.
2. Drücken Sie den set) Button um das C.Fn Menu zu beenden.

Individualfunktions-Tabelle

Individual-Funktionsummer	Funktion	Nummer für Einstellung	Einstellung und Beschreibung
C.Fn 00	Abstandseinheit	0-Meter(m)	Meter(m)
		1-Fuß(Ft)	Fuß(Ft)
C.Fn 01	Auto Abschaltung	0-Einschalten	Einschalten
		1-Aus	Ausschalten
C.Fn 05	manueler Modus: Belichtungsprogramme der Kamera schaltenBlitzgerät in denM- oder Stroboskop-Modus	0-manuell	Kamera ist auf M Belichtungsprogramm eingestellt
		1-PASM	Kamera kann auf alleBelichtungsprogramme eingestellt sein
C.Fn 06	Schnellblitz -	0-Aus	Ausschalten
		1-Einschalten	Einschalten
C.Fn 07	Testblitz	0-1 mal	blitzt einmal mit der eingeselten Blitzleistung
		1-3 mal	blitzt dreimal mit der eingeseltenBlitzleistung und Frequenz
		2-4 s	blitzt 4s mit der eingeseltenBlitzleistung und Frequenz
C.Fn 09	Auto Zoom	0- entspricht Sensorgroße	entspricht Sensorgroße der Kamera
		1-Aus	ausgeschaltet
C.Fn 10	Slave Ruhemodus	0-60 Minuten	60 Minuten
		1-10 Minuten	10 Minuten
C.Fn 11	SlaveAbschaltung	0-nach 8h	nach acht Stunden
		1-nach 1h	nach einer Stunde
C.Fn 12	Energieeinspeisung	0-int. und ext. Quelle	Interne und externe Einspeisung
		1-ext. Quelle	nur über externe Quelle
C.Fn 13	Bestätigungston	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 14	AutoHintergrundlicht	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 15	TTL Pref	+EV	EV hinzufügen
		-EV	EV reduzieren

Schnellblitz Funktionen

Die Schnellblitz-Funktion ermitteligt es den Blitz bei 1/6 bis 1/2 der vollen Leistung auszulösen. Die Ladezeiten im Schnellblitz-Modus sind schneller. Besonderss hilfreich für die Snap-Shot-Fotografia beher Motive.

Die Schnellblitz-Funktion kann dauerhaft ein- oder ausgeschaltet werden. (siehe C.Fn-06).

Bitte beachten:

Wenn die Schnellblitzfunktion eingeschaltet ist, kann es zu Unterbelichtungen bei zuweit entfernten Motiven kommt.

TTL Pref

TTL kann bei Verwendung verschiedener Kameras möglich es deshalb Benutzern den EV des TTL von +3 bis -3 in 1/3 Stufen anzupassen, um so diese geringen Schwankungen zu kompensieren. Diese Einstellung ist eine persönliche Präferenz basierend auf der Basis des Standard-Kamera TTL und wird im Speicher aufgezeichnet. Diese Einstellung wird zum Ausgleich genommen für alle Bilder die im TTL-Modus aufgenommen werden. Diese EV-Kompensation wird nicht auf dem LCD während der normalen Anwendung angezeigt werden.

Langsame Blitzz synchronisation

Wenn sowohl das Hauptmotiv als auch der Hintergrund schwach beleucht sind, kann diese Funktion nutzlich sein, um bei langen Verschlusszeiten weiterhin die richtige Belichtung zu erzielen.

Die Verwendung eines Stativs wird dringend empfohlen um ein Verwackeln bei längeren Verschlusszeiten zu vermeiden, die in der Regel in thisem Modus verwendet werden.

Auf Werkseinstellungen zurücksetzen

Das Phottix Mitros Blitzgerät kann auf seine Werkseinstellungen zurückgesetzt werden.

Zurücksetzen des Blitzes:

1.Drucken und halten Sie den und set) Button for 3s.
2. Der Blitz wird auf die Werkseinstellungen zurückgesetzt.
3. Alle Individualfunktionen werden auf die Werkseinstellungen zurückgesetzt.

Informations-Menu

Zur technischen Unterstützung oder zum Firmware-Upgrade konnen im Informations-Menu folgende Angaben ausgegeben werden: Hardware, Software, Symbol-Bibliothek und Seriennummer:

1. Drücken Sie den Button beim Einschalten des Blitzgerätes.
2. Drücken Sie eine beliebige Taste, um die Anzeige zu Löschen und das Menu zu verlassen.

Veränderungen am Blitzkondensator:

Wenn der Blitz länger eit nicht benutzt wurde, kann es zu Veränderungen am Blitz-Kondensator kommt. Benutzen Sie den Blitz alle drei Monate fur mindestens 10 Minuten, damit es keine Veränderungen gibt.

Technische Daten

Modus: TTL, Manuell und Multi Stroboskop

Leitzahl: 58/190 (bei 105mm Brennweite, ISO 100 in Meter/Fuß)

Leuchtwinkel: 24-105mm (14mm Weitwinkelscheibe)

Autozoom (Zoom passst sich automatisch der Brennweite an)

Manueller Zoom (Zoom wird manuell an der Kamera oder am Blitz eingestellt)

Rotation: 360^ , hoch/runter: -7^ bis 90^

FEC (Blitzbelichtungskorrektur): Manuell

Synchronisations-Modi: Erster Vorhang und High-Speed

Stroboskopblitz: 1-100Hz

Belichtungsbestätigung: blau LED leuchtet auf im TTL Modus

Blitz-Recycling (mit AA/Mignon Alkaline Batterien/Akkus)

Ladezeiten/Blitzbereitschaftsanzeige:

Normalblitz: ca. 0,1-5s / rote LED leuchtet auf.

Schnellblitz: ca. 0,1-2,5s / grüne LED leuchtet auf.

Power intern: 4x AA/Mignon Alkaline Batterien oder AA/Mignon Ni-MH Akkus

Power extern: Kompatibel mit dem Phottix Batterie Pack und Sony Batterie Pack FA-EB1AM mithilfe speziellem Adapter.

Stromsparfungkction: Standard Befestigung auf Kamera: 90s, drahtloser Slave-Modus: 60 Minuten oder 10 Minuten

Drahtlos Blitzen

Übertragungsmethode: optischer Impuls

Kanäle: 4

Drahtlos Blitzen Optionen: Master- und Slave-Blitzgerät

Das Phottix Mitros Blitzgerät kann als kabellose Masterblitzeinheit nur bei folgenden Kameras verwendet werden: DSLR-A900, DSLR-A850, DSLR-A700, SLT-A99V/SLT-A99, SLT-A77V/SLT-A77, SLT-A65V/SLT-A65, SLT-A58, SLT-A57, SLT-A37, NEX-7 oder NEX-6.

Übertragungsbereich (ca.): Innenbereich: 12-16m / 39,36-52,48 ft.

Außenbereich: 7-9m / 22.96-29.52 ft.

Empfangswinkel: ± 40^ horizontal, ± 30^ vertical

Slave Gruppen Steuerung: 2 (A und B)

Verhältniskontrolle: jeder Gruppe kann eingestellt werden auf "--" (AUS), 1, 2, 4, 8, 16.

Standby-Strom: ≤ 100uA im Schlafmodus

Dimensionen: (L× B× H) .. 201× 77.5× 58.3mm

Gewicht: 416g (ohne Batterien/Akkus)

www.phottix.com
