BEDIENUNGSANLEITUNG Mitros TTL (Canon) Phottix

Phottix Mitros TTL Elektronenblitz für Canon

Hinweis: Um das Blitzgerät sofort in Betrieb zunehmen,lesen Sie die Anleitung zum Schnelleinstieg.Für eine komplette Übersicht über alle Funktionenlesen Sieitte diese Anleitung und machen Sie sich mit dem Handbuch ihrer Kamera vertraut.

Der Phottix Mitros TTL Elektronenblitz für Canon ist für den Betrieb an Canon DSLR-Kameras und den ausgelegt und Unterstützung folgende Funktionen: ETTL I/II, Manuell, Multi sowie die kabellose Master/Slave Steuerung.

Warnhinweise

1. Feuern Sie den Blitz nicht direkt auf Gegenstände, Personen oder Tiere ab.
   Blicken Sie nicht direkt in den Blitz - Augenschäden können die Folge sein.
2. Gehen Sie mit dem Blitzgerät in oder in der Höhe von Fahrzeugen vorsichtig um. Es besteht Unfallgefahr!
3. Verwenden Sie das Blitzgerät nicht in der Nähe brennbarer oder explosive Gase.
4. Vermeiden Sie den Kontakt des Blitzgerätes mit Wasser oder hoher Luft-feuchtigkeit.
5. Setzen Sieden Blitzoder die Batterien keiner groben Hitze aus{direktes Sonnenlicht, in einem geschlossenen Auto, etc.).
6. Entfernen Sie die Batterien aus dem Blitz, wenndieser über einen längeren-Zeitraum nicht benutzt wird.
7. Wechseln Sie die Batterien, wenn erforderlich. Verwenden Sieunbeschädigte Batterien ingutem Zustand. Vermischen Sie niemals verschiedene Batterietypenoder neue und gebrauchte Batterien.
8. Decken Sie das Blitzgerät bei der Auslösung nicht mit undurchsichtigen Gegenständen ab.Die abgegebene EnergiekannGegenstände, die Blitzrohre oder-Fresnel-Linse beschädigten.
9. Berühren Sie die Blitzfläche direkt nach Gebrauch nicht. Diese können hei sein und Verbrennungen verursichen.
10. Öffnen Sie das Blitzgerät nicht! Innenliegende Bauteile können auch ohne eingelegte Batterien unter Hochspannung stehen! Es besteht Lebensgefahr!
11. Schlieben Sie die Externen-Power Kontakte des Blitzgerätes nicht kurz. Dies könnte einen Kurzschluss verursachen und das Blitzgerät beschädigen.

Inhalt

Teile und Funktionen 13

Modi 18

Fernauslösung 20

Individualfunktionen 22

Technische Daten. 23

Teilebezeichnungen

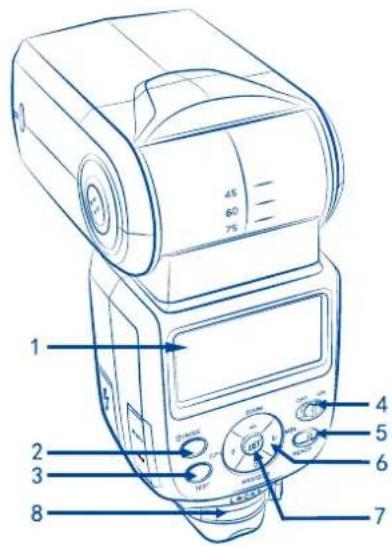

HintereSeite/LinkeSeite

1. LC-Display
2. Modus-Button
   3.Test-Button
3. Power-Schalter
4. Bereitschaftslicht
5. Pfeiltasten (siehe Folgende)
6. Set-Button
7. Verriegelungshebel
   9.3.5mm Sync-Port
8. USB-Port
9. Extern-Power-Port

Pfeiltaston

1. Pfeil rauf / Zoom Button
2. Pfeil rechts / FerauslösemodiButton
3. Pfeil abwärts / HSS- / SCS-Button
4. Pfeil links / Individualfunktions-Button

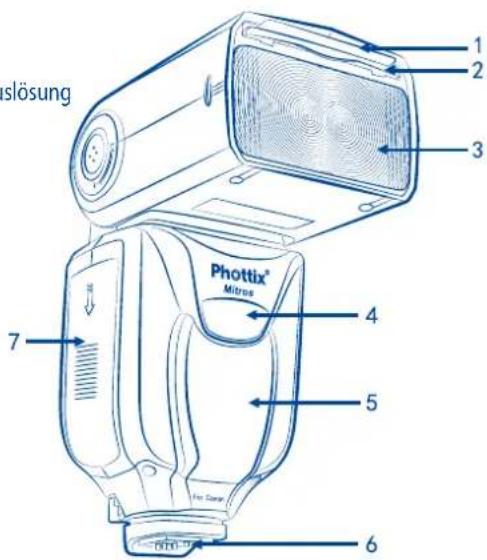

Vordere Seite / Rechte Seite

1. Weibkarte
2. Weitwinkelscheibe
3. Blitzfläche
4. Empfänger für Ferauslösung
5. AF-Hilfslicht
6. Hot Shoe
7. Batteriefach

Hinweise:

These Anleitung setzt voraus:

1. Kamera und Blitzgerät sind eingeschaltet.
2. Kamera und Blitzgerät sind wie angegeben eingestellt.
3. Kamera und Blitzgerät befinden sich in den Standardeinstellungen.
4. Der Blitz wird auf einer kompatiblen Kamera verwendet.

Einlagen der Batterien

1. Drücken Sie leicht auf den Deckel des Batteriefaches und schiben Sie es nach unter auf. Lassen Sie den Deckel los, damit dieser sich von alleine öffnet.
2. Legen Sie Batterien/Akkus des Typs AA/Mignon ein, wie auf der Zeichnung im Batteriefach angegeben.
3. Klappen Sie das Batteriefach zu und schieben Sie den Deckel zurück in seine ursprüngliche Position.

Hinweise:

• Verwenden Sie nur Qualitätsbatterien. Stellen Sie safer, dass die Batterien den gleichen Ladestand aufweisen.
  -Batterien konnen während des Gebrauchs erhitzen. Wechseln Sie diese vorsichtig, wenn der Blitz direkt zuvor verwendet wurde.
  -Wenn das Gerät langere Zeit nicht verwendet wird, entnehmer Sie die Batterien aus dem Blitz.

Den Blitz an einer Kamera anbringen

Schalten Sie die Kamera und das Blitzgerät aus.

1. Achten Sie auf die korrekte Einschubrichtung beim Anbringen.
2. Schieben Sie den Fuß des Blitzgerätes komplett in die Aufnahme an der Kamera.
3. Schieber den Sperrhebel am Blitzgerätefuß nach rechts bis dieser einrastet.
4. Zum Entsperren des Hebels drücken Sie die Entriegelungstaste am Hebel undziehen Sie den Hebel nach links darüber.

Gerä ein- und ausschalten

1. Um das Gerät einszuschalten, schieben Sie den Power-Schalter in die Position "ON"
2. Um das Gerät auszuschalten, schieben Sie den Power-Schalter in die Position "OFF".

Batterianzeige

Die Batterieanzeige auf dem LC-Display (siehe unter) zeigt an, wieviel Restenergie ungebahr in den Batterien verbleibt. Sobald sich die Ladezeit des Gerätes verlangert, wechseln Sie die Batterien.

Kippen und Drehen des Blitzkopfes

1. Der Blitzkopf kann zwischen -7^ und 90^ , mit Raststufen bei -7^, 0^, 45^, 60^ und 90^ gekippt werden. Ziehen oder drücken Sie den Kopf in die gewünschte Rastposition.
2. Der Blitzkopf lassst sich um 180^ in jeder Richtung drehen. Raststufen bei: 60^ , 75^ , 90^ , 120^ , 150^ und 180^ . Drehen Sie den Kopf in die gewünschte Rastposition.
3. Wird das Gerät in einer größeren Stellung als 0^ betrieben fährt der Zoom auf 50mm und"--" wird im LC-Display angezeigt. Diese Einstellung kann im Modus "MZoom" (siehe unter) verändert werden.
4. In der Position -7^ verhält sich das Blitzgerät wie in der Position 0^

Benutzen der Weißkarte und der Weitwinkelscheibe

Der Phottix Mitros Blitz ist mit einer Weißkarte und einer Weitwinkel-Diffusorscheibe ausgestattet, welche im Blitzkopf versenkt sind.

1. Mit der Diffusorscheibe wird eine 14mm äquivalente Zoomstellung erreicht.
2. Die Weißkarte kann bei gekipptem Blitzkopf verwendet werden, um einen Teil des Lichts zu reflektieren, um z.B. Spitzlicher in Augen zu erzeugen.

Verwendung:

1. Ziehen Sie vorsichtig die Weiße karte und Weitwinkelscheibe aus den Blitzkopf, benutzen Sie dazu die Riffelung an der Unterseite der Scheibe.
2. Wenn Sie die Scheibe ganz Herausziehen, wird sie sich umklappen und vom dem Blitzkopf positionieren. Die Weißkarte können Sie einfach wieder hineinschieben, wenn Sie diese nicht benötigen.
3. Wenn Sie nur die Weiße karte benutzen wollen, schiben Sie die Diffusorscheibe einfach wieder zugruck.

Benutzen des Blitzkopfdiffusors

Der Phottix Mitros TTL Blitzhat einen aufsteckbaren Diffusor, der bei Bedarf auf den Kopf gesteckt werden kann. Der Diffusor softened das Licht ab, reduziert Spitzenlichter und Schlagschatten und verbessert die Lichtverhältnisse bei Makroaufnahmen.

Verwendung:

1. Stecken Sie den Diffusor so auf den Kopf, dass die Markierung UP nach oben zeigt.
2. Lassen Sie den Diffusor in die Kerben am Blitzgerät einrasten.
3. Wiederholen Sie Schritt 2 für die andere Seite des Diffusors.

Überhitzungsschutz

Der Phottix Mitros ist mit einem Überhitzungsschutz ausgestattet durch welchem die Blitzfolgezeit reduziert wird, um eine Überhitzung zu vermeiden. Nach 20 Voll-Power Auslösungen wird der Schutz aktiviert. Im Display erscheidt das [Hot!] Symbol wenn der Schutz aktiv ist.

Zur Vermeidung weiterer Überhitzungen oder möglichen Beschädigungen wird der Blitz die Ladezeit so anpassen, dass die Temperatur gesenk wird. Warten Sie better ca. 10 Minuten, bis sich der Blitz wieder temperiert hat.

Wenn der Blitz weiter benutzt wird obwohl das [Hot!] Symbol leuchtet, wird sich der Blitz nicht abkühlen, dann erscheint das [Stop] Symbol im Display. Beenden Sie die Benutzung des Gerätes und halten Sie es für ca. 10 Minuten abkühlen.

Synchron-und USB-Port

1. Der 3,5mm Sync-Port kann mit einem 3,5mm Sync-Kabelbenutzt werden, um den Blitz mit einem Blitzauslöser oder einer Kamera auszulösen. Diese Anschluss ist nur darauf da ein Signal zu empfangen – nicht um eines zu senden.
2. Der USB Port wird für Firmware-Upgrades benutzt. Firmware-Ankündigungen und Instruktionen erhalten Sie auf der Phottix-Website.

Status LED

LED links: Blitzbereitschaftsanzeige. Im Quick Flash Modus leuchtet die LED grün wenn der Blitz minimal aufgeladen ist. Die LED leuchtet rot wenn der Blitz voll aufgeladen ist.

LED rechts: Blitz Belichtungs-Kontrollanzeige. Wenn eine Standard-Blitzbelichtung erreicht ist, wird die LED für 3 Sekunden blau leuchten. Wenn die blaue LED nicht leuchtet, verringn Sie den Abstand zum Motiv oder erhöhen Sie den ISO-Wert der Kamera.

Externer Batterie Port

Der externe Batterie Port ist ein speziell für Phottix Blitzkabel entwickelt. Mit dem beiliegenden Adapter können auch das Canon CP-E4 oderCompatible Batterie-Packs benutzt werden.

Bitte beachten:

• Die Batterien des Blitzgerätes müssen auch dann eingelegt sein wenn ein externes Batterie-Pack benutzt wird.
• Niemals inkcompatible Batterie-Packs benutzen.

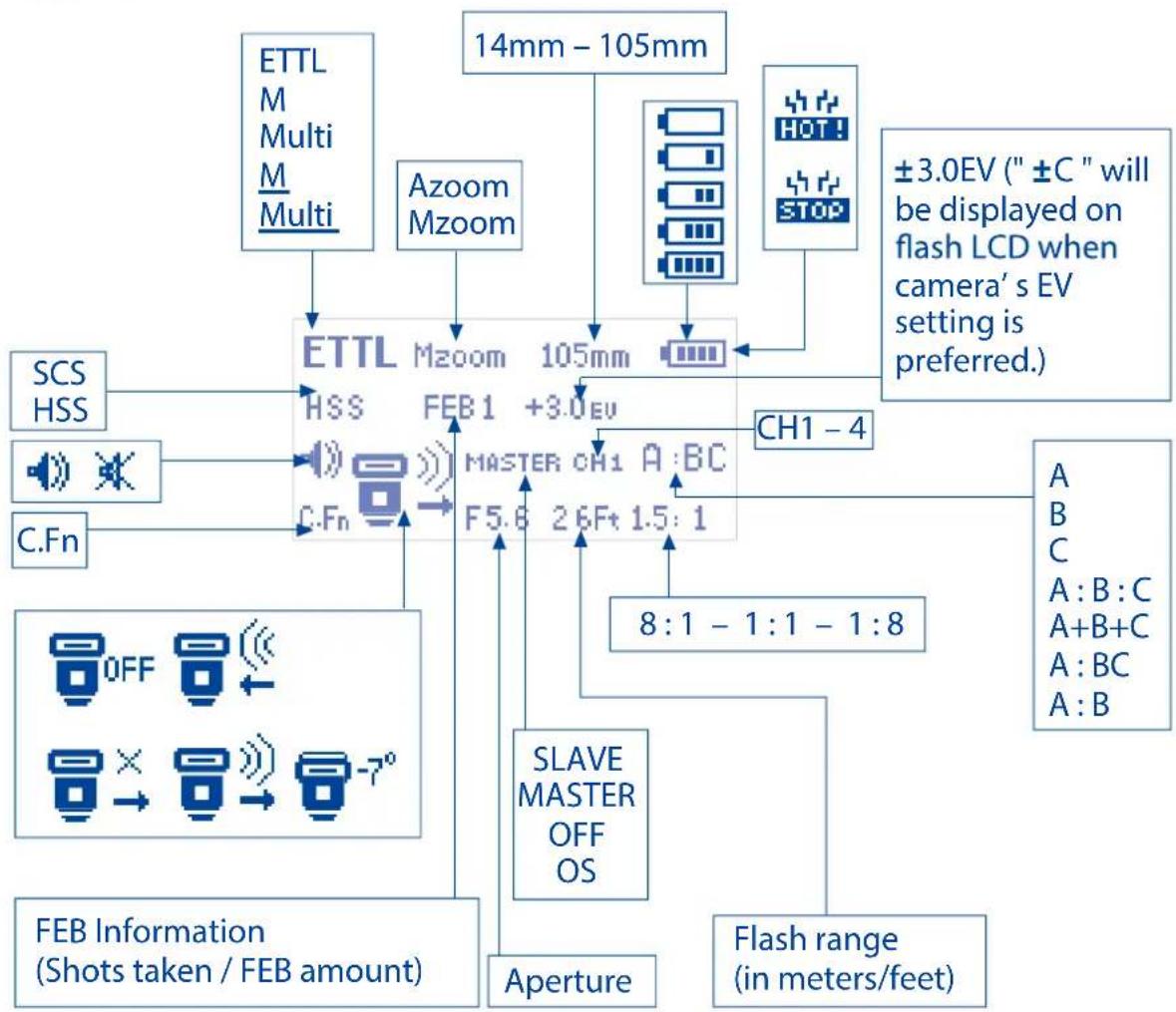

DasDisplay(LCD)

Das Display des Phottix Mitros informiert über die Blitzeinstellungen und Blitzfunktionen.

Erste Reihe:

1. Blitzmodus: Zeigt den eingestellen Modus des Blitzesan - ETTL, Manual, Multi, M (Slave Modus), Multi (Slave Modus)
2. Zoom: Zeigt Auto oder manuellen Blitzkopf-Zoom und den Abstand an
3. Batterieanzeige, Hot! Stop

Zweite Reihe:

High-Speed-Sync (HSS) / Zweiter Vorhang Verschluss(SCS)

FEB, Gruppe, Power Level, EV, Multi ModusAnzeige (Frequenz und Blitzzahler)

Im ETL Modus: HSS/SCS, FEB, EV

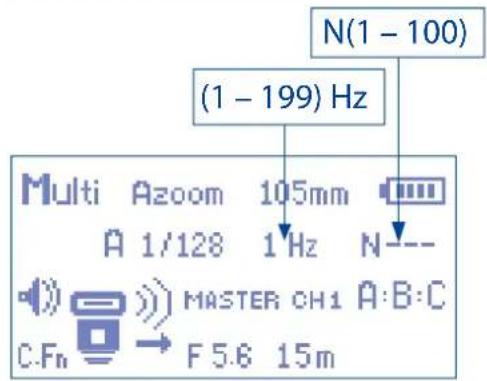

Im Multi Modus: Group, Power Level, Frequenz, Blitzzahler

Dritte Reihe:

Signalton Ikon, "7" Ikon,Master / Slave Auslösebereich - Kanäle, Master/Slave Modus, Gruppen Information

Vierte Reihe:

Blitz- und Belichtungsinformationen: C.Fn Ikon, Blende (f stop), Reichweiteund Blitzverhältnis

Auto-Save Funktion

Der Phottix Mitros speichert die Blitzeinstellungen. Modus, Levels usw. werden gespeichert und sind nach dem erneuten Einsatzen wieder verfügbar.

Blitz Zoom Einstellung

Der Phottix Mitros hat zwei Blitzkopf-Zoommodi - Auto (Azoom) und Manuell (Mzoom). Autoändert sich dynamisch, wenn der Zoom am Kameraobjektiv verändert wird. Manuell Zoom erlaubt dem Benutzer die manuelle Einstellung des Zooms.

Einstellen:

1. Drucken Sieden 200m Button.
2. Der Zoom-Bereich wird im Display markiert und blinkt.
3. Drucken Sie den oder HSSCS Button, um den Zoom auf Azoom oderMzoom einzustellen.
4. Drücken Sie den SET Button,um die Einstellung zu setzen.

Bitte beachten:

1. Wenn im Azoom der Blitzkopf von der 0^ -Position aus angehoben oder gedreht wird, wird sich der Blitz selbst auf 50mm einstehen, "---" wird im Display angezeigt. Der Zoom lasst sich nicht einstellen, wenn der Kopf unter -7^ geegt ist.
2. Azoom Funktioniert NUR, wenn der Blitzkopf entweder auf 0^ oder auf -7^ eingestellt ist.
3. Wenn im Azoom der Blitzkopf von der 0^ -Position aus angehoben oder gedreht wird, wird sich die Zoomeinstellung nicht andersn.
4. Wenn der Kopf angehoben oder gedreht wird, kann der Zoom durch Wechseln in den Mzoom Modus eingestellt werden.

Einstellungen für High-Speed-Synchronisation oderZweiten Verschlussvorhang

Der Phottix Mitros verfügt über High-Speed-Synchronisation oder Zweiten Verschlussvorhang. Siehe weiter Details unter High-Speed-Synchronisation oder Zweiten Verschlussvorhangweiter unter in dieser Handbuch.

Einstellen:

1. Drucken Sie den HshtnscB Button.
2. Der Buttonermöglichst das wechseln zwischen HSS, SCS und HSS/SCS OFF.

Bitte beachten:

-HSS und SCS sind verfügbar im ETL und Manuell-Modus, aber nicht im Multi-Modus.

Test-Button

Durch drücken des Test-Buttonwird der Blitz ausgelost. Dies kann zum einstellen der Blitzleistung benutzt werden (nur im manuellen Modus).Im kabellosen Mastermodus werden beim Drücken des Test-Buttons alle Slave-Blitzgeräte

ausgelöst, die sich im Selben Kanal befinden wie der Master und von diesen gesteuerert werden. Der Test-Buttonkann individuell konfiguriert werden (siehe C.Fn-07).

Auto-OFF und Ruhefunktion

Um Batterieenergie zu sparen, ist der Phottix Mitros miteinem Ruhe-und Auto-Off-Modus ausgestattet.

1. Im Slavemodus (nicht kabellos): Wenn 90s lang kein Button gedrückt oder der Blitz ausgelost wird, Goes der Blitz in die Ruhestellung. Das Display erlischt. Der Blitz wird durch Halbrücken des Kameraauslösers oder des Test-Buttons aufgeweckt.
2. Im Slavemodus (kabellos): Wenn 60min lang kein Button gedrückt oder der Blitz ausgelost wird, Goes der Blitz in den Slave-Ruhemodus. Im Display erscheidt "IDLE". Durch Volldrücken des Kameraauslösers oder des Test-Buttons am Masterblitzes werden Blitzgerät im Slave-Ruhemodus aufgeweckt. Der Slave-Ruhemodus Timer kann von 60-10min eingestellt werden (siehe C.Fn-10).
3. Wenn 8h lang kein Button gedrückt oder der Blitz ausgelost wird oder nachdem "IDLE" im Display stand, Goes der Blitz in den Slave-Auto-OFF-Modus. Drücken Sie den TestButton, um den Blitz wieder aufzuwecken. Slave-Auto-OFF kann von 8-1h eingestellt werden (siehe C.Fn-11).

Einstellblitz

1. Drücken Sie die Abblendtaste (wenn verfügbar), dadurchwird 1s lang eine Reihe von Blitzen ausgelost. DieserEinstellblitzist hilfreich, um die Lichtverhältnisse und Schatteneffekte im Motiv zu überprüfen.
2. Der Einstellblitzist für jeder Modus verfügbar, ETL, Multi und Manual.
3. Der Einstellblitzkann für normal und kabelloses Auslösen eingestellt werden (C.Fn-02).

Bitte beachten:

1. Überhitzungen und Beschädigung kõnnendurch exzessives Benutz den Einstellblitzes vorkommen. Lösen Sie niemals mehr als 20x in Folge den einstellblitz aus.
2. Wenn der Blitz überhitz ist, wird automatisch die Ladezeit erhöht, bis die Temperatur wieder gesunden ist.

AF-Hilfslicht

1. Bei schwacher Licht-/Kontrast-Situation kann die Kamera unter Umständen nicht automatisch scharf stellen. Dafür verfügt der Phottix Mitros über ein AF-Hilfslicht an der Front des Blitzes. Das AF-Hilfslichtsendet ein Fokuslicht auf das Motiv, sodass die Kamera automatisch scharf stellen kann.
2. Die AF-Hilfslicht Funktion kann ein- oder ausgeschaltet werden(siehe C.Fn08).

Anpassungen

Der Phottix Mitrosarbeitet mit 1/3 Blendestufen. Einige Kameras sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros dies automatisch.

Blitzmodi

Der Phottix Mitrosverfügt über 3 Blitzmodi: ETTL, Manual (M) und Multi (Stroboskop).

Modus wechseln:

1.Drucken Sie den MODEB Button.
2. Der Blitzmodus ist nun wahlbar, ETTL, Manual (M) und Multi Modus.
3. Der aktuelle Modus wird in der linken, oberen Ecke des Displays angezeigt.

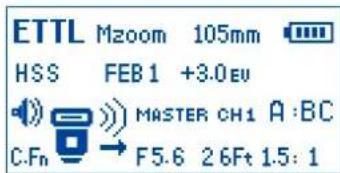

ETTL Modus

Im ETL Modus arbeiten Kamera und Blitzgerät perfekt aufeinander abgestimm. Beim Drücken des Kameraauslosers wird ein Vorblitz ausgelost durch dem die Kamera die korrekte Belichtung und Blitzleistung errechnet und an den Mitros sendet.

Blitzbelichtungskorrektur - FEC

Der Phottix Mitrosermöglichtie Blitzsbelichtungskorrektur (FEC) von -3 bis +3 in 1/3 Stufen. Dies ist nutzlich, wenn die Feinabstimmung des TTL-Systems basierend auf die Umgebung eingestellt werden muss.

FEC einstellen:

1. Drücken Sie den SET Button, um den FEC Modus zu starten.
2. Drucken Sie den oder Button,um FEC einzustellen.
3. Drücken Sie den SET Button,um den FEC Modus zu beenden.

Bitte beachten:

• Der Phottix Mitrosarbeitet mit 1/3 Blendestufen. Einige Kamas sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros dies automatisch.

Belichtungsreihe - FEB

Belichtungsreihe (FEB) konnen benutzt werden, um automatisch 3 Fotos hintereinander mit entsprechlicher Belichtung zu erstellen. Über- und Unterbelichtung kann vom Benutzer eingestellt werden. FEB istalanders hifreich, wenn Sie underschiedliche Lichtverhältnisse im Motiv haben und für HDR-Aufnahmen.

Eine Kameras verfügen über Belichtungsspeicher. Schauen Sie darüberitte im Handbuch ihrer Kamera nach.

FEB einstellen:

1. Drücken Sie den Set Button.
2. Drucken Sie den Button. "FEB 0"erscheint hervorgehoben im Display.
3. Drücken Sie den ZOOM und Buttons, um die Belichtungsreihenmenge einzustellen.
4. Drücken Sie den Set Button, um die Einstellung zu übernehmen.

Bitte beachten:

-Standard: FEB wird nach 3 Aufnahmen abgebrochen.FEBkann eingestellt umgestellt (siehe C.Fn-03).
- FEB Aufnahmesequenz kann geändert werden (siehe C.Fn-04).
- FEB kann mit FEC und FEL benutzt werden (siehe weiter unter).
- Für bessere Ergebnisse stellen Sie die Kamera in den Singlemodus, um sicherzustellen, dass der Blitz für die weiteren Aufnahmen bereit ist.
- Einige Kameras sind umstellbar von 1/3 auf 1/2 Blendestufen für FEB und FEC. Wenn die Kamera auf 1/2 Blendenstufen eingestellt ist, übernimmt der Mitros dies automatisch.

Belichtungsspeicherung - FEL

Belichtungsspeicherung (FEL) kann zum sperren der Blitzbelichtung verwendet werden, bevor ein Foto aufgenommen wird. Dies ist hilfreich, wenn die manuelle Spotmessung bei entsprechenden Lichtverhältnissen benutzt wird.

Im ETL Modus drücken Sie die FEL-Taste (die × Taste) der Kamera, um diesen Funktion zu benutzen. Schauen Sie für mehr Informationen über FELitte im Handbuch der Kamera nach.

Beim Drücken des FEL-Button wird ein Vorblitz ausgelost durch dem die Kamera die korrekte Belichtung und Blitzleistung errechnet und an den Mitros sendet. Diese Einstellung wird im Kameraspeicher gehalten. Das FEL-Symbol wird im Sicher der Kamera angezeigt.

Jedes Mal wenn Sie den FEL-Button drücken wird ein Vorblitz ausgelost und eine es wird eine neue Belichtigung berechnet. Wenn der Auslöser ganz durchgedrück wird, wird der Blitz mit der gespeicherten Belichtigung auslösen.

Bitte beachten:

• Wenn das Motiv zu welt entfern ist, wird es zur Unterbelichtigung kommt. Das FEL-Ikon wird für 0,5s im Sicher der Kamera blinken.
• Wenn das Motiv im Sicher zu Klein ist, hat FEL keine Wirkung.

High-Speed-Synchronisation-HSS

Im HSS-Modus erreicht der Blitz die maximale Synchronzeit.Das ist hilfreich wenn Sie den Zeitautomatik-Modus mutzen oder, um das Umgebungslicht zu begrenzen. Schauen Sie für weitere Informationen im Handbuch ihrer Kamera nach.

HSS Modus benutzen:

1.DruckenSieden HSS
2. Das HSS-Ikon erscheint im Display.
3. Stellen Sie die Verschlusszeit hoher als die Blitzsynchronzeit ein und machen Sie ein Foto.

HSS Modus beenden:

1.Drucken Sie den 7 Button doppel.
2. Sie wechseln nun von HSS zu SCS und zurück zum FCS-Modus.

Bitte beachten:

• Überprüfen Sie, dass das HSS-Symbol im Sicherer angezeigt wird.
• Der HSS-Modus reduziert drastisch die Blitzleistung, Batteriekapazität und die Reichweite.

Zweiter Vorhang Synchronisation - SCS

Die Phottix MitrosZweiter Vorhang bewirkt, dass der Blitz am Ende der Belichtung ausgelost wird, nicht am Anfang. Dies ist hilfreich bei langen Verschlusszeiten.

Benutzung:

1. Drücken Sie den HSSBCS Buttondoppelt. Sie wechseln nun von FCS zu HSS und dann zum SCS-Modus.
2. Beenden: Drucken Sie den HSS/GCS Buttoneinal. Dadurch gelangen Sie zum FCS-Modus.

Bitte beachten:

SCS Funktioniert nicht im Drahtlosen- oder im Multi-Modus.

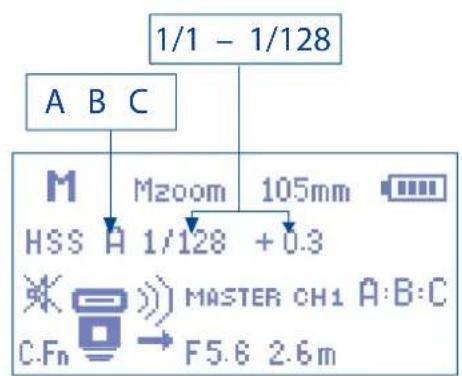

Manuell-Modus (M)

Im Manuell-Modus lösst der Blitz mit der Leistung aus, die Sie einstellen. Der Phottix Mitros TTL Blitz kann von 1/1 (volle Leistung) bis 1/128 eingestellt werden, 8 Schritte in 1/3 Blendenstufen. Blende, Verschlusszeit und ISO müssen an der Kamera manuell eingestellt werden. Für Beste Ergebnisse verwenden Sie den Manuellen-Modus der Kamera.

Benutzung:

1. Drücken Sie den Button bis M im Display erscheidt.
2. Drücken Sie den Button, um in das Leistungeinstellungenmen zu gelangen.Die Leistungsstufen blinken und sind markiert.
3. Drücken Sie den oder Button, um zur Leistungsanpassung zu gelangen. Die Blitzleistung wirdmarkiert und blinkt.
4. Drücken Sie den Sett Button, um die Leistungsanpassung zu beenden.
5. Wenn die Blitzbereitschafts-LED rot leuchtet ist der Blitz voll geladen und auslöse bereit.
6. Drücken Sie den Button, um den Blitz mit der von Ihnen eingestelltten Leistung auszulösen.

Bitte beachten:

• Beim Halbrücken des Auslosers wird die effektive manuelle Blitzleistung im Display angezeigt.

Multi: Stroboskop-Modus

Bei der Benutzung der Stroboskop Funktion, wird eine schelle Folge von Blitzen ausgelost. Die Anzahl, Frequenz und Leistung kann im Phottix Mitros programmiert werden. Multi-Modus ist hilfreich für die Aufnahme eines sich bewegenden Objektes und andere Spezialeffekte.

Die Frequenz des Effektes (Hz - Blitze/s), die Gesamtzahl der Blitze und die Ausgangsleistung kann eingestellt werden.

Benutzung:

1. Drücken Sie den Button bis Multi im Display erscheint.
2. Drücken Sie den Button, um Einstellungen vorzunehmen. Anzeige von links nach rechts:Leistung, Frequenz (Hz) und Blitzanzahl. Die Leistungsanzeige ist markiert und blinkt beim Eintritt in das Einstellungsmenu.

3. Drücken Sie die und Button, um zwischen Leistung, Frequenz (Hz) und Blitzzahlzu wechseln.

4. Drücken Sie die und während die Einstellung markiert ist, um Power, Frequenz (Hz)und Blitzanzahlinzustellen.

5. Drucken Sie den Button, um das Einstellungenmenu zu verlassen.

Bitte beachten:

1. Überhitzungen und Beschädigung kõnnendurch excessives Benutzden der Stroboskop-Funktion vorkommen. Lösen Sie niemals mehr als 20x in Folge die Stroboskop-Funktion aus.
2. Wenn der Blitz überhützt ist, wird automatisch die Ladezeit erhöht, bis die Temperatur wieder gesunden ist.

Stroboskop-Modus und Verschlusszeit

Um die richtige Kamera Verschlusszeit mit verschiedeneen Stroboskop-Modi zu ermitteln, benutzen Sie die folgende Formel:

Blitzanzahl / Freqenz = Verschlusszeit

Beispiel: 5x (Blitzanzahl) / 10 Hz (Frequenz) = 0,5s Verschlusszeit

Dies ist nur eine grobe Richtlinie: Sie müssen die Verschlusszeit erhöhen oder verringn, um das gewünschte Ergebnis zu erhalten.

Multi Stroboskop-Modus Output-Diagramm

Hz Blitz-Output	1	2	3	4	5	6-7	8-9	10	11	12-14	15-19	20-50	60-199
1/4	7	6	5	4	4	3	3	2	2	2	2	2	2
1/8	14	14	12	10	8	6	5	4	4	4	4	4	4
1/16	30	30	30	20	20	20	10	8	8	8	8	8	8
1/32	60	60	60	50	50	40	30	20	20	20	18	16	12
1/64	90	90	90	80	80	70	60	50	40	40	35	30	20
1/128	100	100	100	100	100	90	80	70	70	60	50	40	40

Wenn die Blitzanzahl als "N ---" dargestellt wird, wird die max. Blitzanzahl wie in der Tabelle unabhängig von der Frenz angezeigt.

Blitz-Output	1/4	1/8	1/16	1/32	1/64	1/128
Blitzanzahl	2	4	8	12	20	40

Drahtlose Auslösung

Der Phottix Mitros TTL kann auch kabellos ausgelost werden. Ein Blitz auf der Kamera kann über einen Lichtimpuls den Mitros auslösen.

Der Phottix Mitroskann auch als Optical Slave (OS) ausgelost werden. Im OS-Modus lösen andere ausgeloste Blitzgeräte den Phottix Mitros aus (nur im Manuel-ten-Modus).

Das Blitzgerät, welches sich auf der Kamera befindet muss im Master-Modus sein. Blitze die fernausgelöst werden sollen müssen sich im Slave-Modus befinden.

Die drahtlose Auslösung erfolgt durch den Lichtimpuls des Master Blitzes. Alle Blitze die ausgelost werden sollen, müssen sich im Sichtbereich des Masters befinden. Die optische Auslösung kann im Freien und in hell Beleuchteten Räumen nicht durchgeführt werden.

Für eine perfekte Ferauslösung und Kontrolle, sollen den Phottix Mitros zusammen mit dem Phottix Odin TTL Blitzauslöser benutzen. Der Phottix Odin lost Blitzgeräte mittels Funk aus, dadurch ist die Auslösung in nahezu jeder Umgebung gewährleistet.

Optical Slave (OS) Modus

Im Optical Slave Modus wird der Phottix Mitros ausgelöst, wenn in seinem Sichtbereich ein anderer Blitz ausgelöst wird. Im Manuellen-Modus wird der Mitros mit der Einstellung ausgelöst mit der er eingestellt ist.

OS-Modus einstellen:

1. Drucken und halten Sie den Button für 2s, um in den drahtlosen Modus zu gelangen.
2. Drucken Sie den Button, um zum OS-Modus gelangen.
3. Drucken Sie den SET Button, um zu bestätigen und das Menu zu verlassen.
4. Der Blitz wechseln nun in den Manuellen-Modus.
5. Stellen Sie die gewünschte Leistung ein.

Bitte beachten:

• Stellen Sie kein Hindernis zwischen den Master- und den Slave-Blitz, Hindernisse können das Signal stären.
• Stellen Sie sichere, dass der Slave-Blitz in Richtung des Master-Blitzes ausgerichtet ist.
• Der TTL-Vorblitz ist ausgeschaltet, wenn sich der Blitz im OS-Modus befindet. Der Blitz wird vor der Belichtigung ausgelöst. Mischen Sie keine Blitze im OS-Modus mit Blitzen, die sich im TTL-Modus befinden.
• Im Gegensatz zu anderen drahtlosen Modi bereitsigt und benutzt Optical Slave (OS) keine Kanäle. Ein Blitz im OS-Modus wird ausgelost, wenn andere Blitze in Sichteweite ausgelost werden.

Einstellung drahtlos Auslösung

Blitzgeräte müssen auf Master- oder Slave-Modus eingestellt sein. Ein Masterblitz auf der Kamera wird bereits, um Slaveblite auszulösen. Master- und Slaveblitz müssen sich im selben Übertragungskanal befinden. Die Slaveblitze können in Gruppen eingeteilt werden, die jeweilige Gruppe muss dann am Masterblitz eingestellt werden.

Master-Modus einstellen:

1. Drücken und halten Sie den Button für 2s, um in den drahtlosen Modus zu gelangen.
2. Drucken Sie den und Button, um zwischen Master mit Blitz, Master ohne Blitz, Slave, OS und OFF-Modus zu wahlen.
3. Wahlen Sie Master mit Blitz oder Master ohne Blitz.
4. Drücken Sie den Button, um von Master zu Kanal und Ratio zu wechseln.
5. Wahlen Sie den Kanal.
6. Wahlen Sie den Ratio-Modus (siehe weiter unter).
7. Drücken Sie den SET Button, um zu bestätigen und das Menu zu verlassen.

Master mit Blitz Modus: Der Masterblitz auf der Kamera wird mit blitzen, wenn die Kamera ausgelost wird.

Master ohne BlitzModus: Der Masterblitz auf der Kamera wird nicht mit blitzen, wenn die Kamera ausgelost wird. Der Masterblitz gibt ein kurzes Lichtsignal an den Slaveblitz zur Kommunikation, welches aber nicht die Belichtung beeinflussen wird.

Slave-Modus einstellen:

1. Drücken und halten Sie den Button für 2s, um in den drahtlosen Modus zu gelangen.
2. Drucken Sie den ZOOM und Button, um zwischen Master mit Blitz, Master ohne Blitz, Slave, OS und OFF-Modus zu wahlen.
3. Wahlen Sie Slave.
4. Drücken Sie den Button, um von Slave zu Kanal und Gruppen zu wechseln.
5. Wahlen Sie den Kanal.
6. Wahlen Sie eine Gruppe: A, B oder C.
7. Drücken Sie den Set Button, um zu bestätigen und das Menu zu verlassen.
8. Wenn der Slaveblitzbereit zum Auslösen ist, wird das AF-Hilfslicht sekündlich blinken.
9. Um für den Slaveblitz den Multi oder M-Modus zu wahlen - drücken und halten Sie den Button für 2s.
10. Stellen Sie die Leistungsstufen, Multi Freqenz oder die Blitzzahl mit den Pfeiltasten ein.

Bitte beachten:

• Vergewisern Sie sich, dass sich Master- und der Slaveblitz im Selben Kanal befinden (1-4).
• Stellen Sie kein Hindernis zwischen den Master- und den Slave-Blitz, Hin-dernisse können das Signal storen.
• Stellen Sie sichere, dass der Slave-Blitz in Richtung des Master-Blitzes ausgerichtet ist.
• Wenn Sie nur einen Blitz benutzen, schalten Sie den drahtlosen Modus aus.

Übertragungskanäle

Das Phottix Mitros Funksystem verfügt über vier Übertragungskanäe: 1, 2, 3 und 4. Signale eines Masterblitzes werden auf diesen Kanänen an die Slaveblitze gesendet. Wenn Master- und Slaveblitz auf entsprechenden Kanänen eingestellt sind, dann konnen die Slaveblitze nicht ausgelöst werden.

Drahtlos Auslösung benutzen

Sie benötigten einen Blitz im Master-Modus auf der Kamera und einen Slaveblitz. Wenn Sie die Kamera auslösen, wird der Masterblitz ausgelöst (wenn Master mit Blitz eingestellt ist) und die Slaveblitze im Sichtbereich auch. Die Kamera und der Blitz messen die korrekte Belichtung und die Blitze werden im TTL-Modus ausgelöst.

Blitzverhältnis-Modus (Ratio)

Slaveblitze können in durch das Masterblitzgerät in entsprechenden Verhältnissen gesteuert werden. Verfügbare Modi sind folgende:

A+B+C Alle Gruppen werden senten und die Leistung so berechnet, das alle Blitzgeräte ihre nötie Leistung zugewiesen besteht.

A:BC Das Verhältnis für die Gruppen A und B kann eingestellt werden (siehe unten). Die Leistung der Gruppe C wird von der Kamera festgelegt.

1. Drücken Sie den SET Button nach dem Verlassen des Blitzverhältnis-Menus (Ratio).
2. Drücken Sie den oder Button, um EV für die Gruppen A und B hoch oder runter zu setzen.
3. Die EV-Kompensation für die Gruppe C kann ebenfalls eingestellt werden.
4. Drücken Sie den Button, um nach der Einstellung des Verhältnisses die EV-Einstellung für die Gruppe C vornehmen zu konnen.
5. Drucken Sie den ZOOM oder HSSSCS Button, um EV für die Gruppe C ein-zustellen.

A:B Das Verhältnis für die Gruppen A und B kann eingestellt werden (siehe unten). Gruppe C ist nicht einstellbar und wird nicht ausgelost.

Die EV-Kompensation der Gruppen A und B können eingestellt werden.

1. Drücken Sie den SET Button nach dem Verlassen des Blitzverhältnis-Menus (Ratio).
2. Drücken Sie den ZOOM oder um EV für die Gruppen A und B hoch oder runter zu setzen.

Blitzverhältnis-Modus (Ratio) einstellen und anpassen

ETTL-Modus

1. Drucken und halten Sieden Button für 2s, um in dendrahtlosen Modus zu gelangen.
2. Drucken Sie den und Button zum Wechseln zwischen Master mit Blitz, Master ohne Blitz, Slave, OS- und OFF-Modus.
3. Wahlen Sie Master mit Blitz oder Master ohne Blitz.
4. Drücken Sie den 2015 Button, um die Auswahl von Master auf Kanal und Ratio zu wechseln.
5. Wahlen Sie den gewünschten Übertragungskanal.
6. Wahlen Sie das Blitzverhältnis (Ratio) aus. Drücken Sie den und Button, um zwischen A+B+C, A:B und A:BC Modus zu wechseln.
7. Wenn A:B oder A:BC markiert sindrücken Sie den Button, um die Ratio-Einstellung zu aktivieren.
8. Drücken Sie den Button, um das Ratio von 1:1 zu 1:8 in folgenden Schritten einzustellen: 1:1,5/1:2/1:3/1:4/1:6/1:8.
9. Drucken Sie den Button, um das Ratio von1:1 zu 1,5:1 / 2:1 / 3:1 /

4:1/6:1/8:1inzustellen.

1. Drücken Sie den Sett Button, um zu bestätigen und das Menu zu verlassen.

Manueller-Modus

A+B+C Alle drei Gruppen werden im manuellen Modus mit der gleichen Leistung ausgelost. Die Leistung kann eingestellt werden.

A:B:C Die Leistung jeder Gruppe kann separat eingestellt werden (siehe unten). Jede Gruppe ist unabhängig von den anderen einstellbar.
A:B Gruppen A und B können eingestellt werden (siehe unter). Gruppe C ist nicht einstellbar und wird nicht ausgelost.

Manuellen-Modus einstellen und anpassen

1. Drücken Sie den Button, um in den Multi-Modus zu wechseln.
2. Drucken und halten Sie den Button für 2s, um in den drahtlosen Modus zu wechseln.
3. Drücken Sie den ZOOM und Button zum Wechseln zwischen Master mit Blitz, Master ohne Blitz, Slave, OS- und OFF-Modus.
4. Wahlen Sie Master mit Blitz oder Master ohne Blitz.
5. Drucken Sie den Button, um die Auswahl von Master auf Kanal und Ratio zu wechseln.

6. Wahlen Sie den gewünschten Übertragungskanal.

7. Wahlen Sie das Blitzverhältnis (Ratio) aus. Drücken Sie den und Button, um zwischen A+B+C, A:B und A:BC Modus zu wechseln.

8. Drücken Sie den SET Button, um zu bestätigen und das Menu zu verlassen.
9. Drücken Sie den SET Button, um die Leistung einstellen zu konnen.
10. Drucken Sie den oder HSSSCHB Button, um die Leistungsstufe auszuwahlen (1/1 zu 1/128 in 1/3Schritten).
11. Drucken Sie den Button, um von A zu B zu C zu wechseln, den Button um von C zu B zu A zu wechseln.
12. Drucken Sie den Set Button, um die Leistungseinstellung zu verlassen.

Multi-Modus

A+B+C Alle drei Gruppen werden mit gleicher Leistung, Frequenz und Blitzanzahl ausgelost.

A:B:C Der Leistung jeder Gruppe kann einzeln durch den Benutzer eingestellt werden (siehe unter). Frequenz und Blitzanzahl aller Gruppen sind die gleichen und werden in Gruppe A eingestellt.

A:B Der Leistungen der Gruppen A und B können einzeln durch den Benutzer eingestellt werden (siehe unter). Frequenz und Blitzanzahl der Gruppen A und B sind die gleichen und werden in Gruppe A eingestellt. Gruppe C ist nicht einstellbar und wird nicht ausgelost.

Multi-Modus einstellen und anpassen

1. Drücken Sie den Button, um in den Manuellen-Modus (M) zu wechseln.
2. Drücken und halten Sie den Button für 2s_r um in den drahtlosen Modus zu wechseln.
3. Drucken Sie den und Button zum Wechseln zwischenMaster mit Blitz, Master ohne Blitz, Slave, OS- und OFF-Modus.
4. Wahlen Sie Master mit Blitz oder Master ohne Blitz.
5. Drucken Sie den Button, um die Auswahl von Master auf Kanal und Ratio zu wechseln.

6. Wahlen Sie den gewünschten Übertragungskanal.

7. Wahlen Sie das Blitzverhältnis (Ratio) aus. Drücken Sie den und Button, um zwischen A+B+C, A:B und A:BC Modus zu wechseln.

8. Drücken Sie den Button, um zu bestätigten und das Menu zu verlassen.
9. Drücken Sie den SET Button, um die Leistung einstellen zu konnen.
10. Drücken Sie den oder Button, um die Leistungsstufe auszuwahlen (1/1 zu 1/128 in 1/3Schnitten).
11. Drucken Sie den Button, um von A zu B zu C zu wechseln, den

Button um von C zu B zu A zu wechseln und die Leistungseinstellung zu erfolglichen.
12. Drücken Sie den Button, nach den Gruppen folgen Frequenz und Blitzanzahl.
13. Drücken Sie den ZOOM oder HES/BSCS Button, um die Frequenz und Blitzanzzahl einzustellen. Diese Einstellungen können nur für Gruppe A eingestellt werden und wird für die Gruppen B und C übernommen (falls zutreffend).
14. Drucken Sie den Button, um den Leistungsstufen-Modus zu verlassen.

Individualfunktionen (CF)

Der Phottix Mitros TTL Blitzverfügt über eine Vielzahl an einstellbaren Individual-funktionen. Wie diese Funktionen eingestellt werden:

1. Drücken Sie den Button für 2s, um das C.Fn Menuaufzurufen.
2. Drucken Sie den 03 wbs oder C (Button, um zwischen den Menupunktten

zu wahlen - C.Fn 0 bis 15.

1. Drucken Sie den oder HSSBCS Button, um die Einstellung/Funktion vorzunehmen.
2. Drücken Sie den SET Button, um das C.Fn Menu zu beenden.

Individualfunktion Tabelle

Nummer für Individual-funktion	Funktion	Nummer für Einstellung	Einstellung und Beschreibung
C.Fn 00	Abstandseinheit	C.0-Meter(m)	Meter(m)
		1-Fuß(Ft)	Fuß(Ft)
C.Fn 01	Auto Abschaltung	0-Einschalten	Einschalten
		1-Aus	Ausschalten
C.Fn 02	Einstellblitze	0-Abblendbutton	Einschalten (Abblendbutton)
		1-Testblitzbutton	Einschalten (Testblitzbutton)
		2-Beide	Einschalten (Abblendbutton und Testblitzbutton)
		3-Ausschalten	Ausschalten
C.Fn 03	FEB Auto Lösung	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 04	FEB-Seqenz	0-0→-→+	0→-→+
		1--→0→+	-→0→+
C.Fn 06	Schnellblitz —	0-Ausschalten	Ausschalten
		1-Einschalten	Einschalten
C.Fn 07	Testblitz	0-1/32	Mit 1/32 Leistung
		1-Volle Leistung	Mit voller Leistung
C.Fn 08	AF-Hilfslicht	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 09	Autozoom	0-Sensorgroße	für Sensorgroße
		1-Ausschalten	Ausschalten
C.Fn 10	Auto Abschaltung Slave	0-60min	60 Minuten
		1-10min	10 Minuten
C.Fn 11	Auto OFF Slave	0-Nach 8h	nach acht Stunden
		1-Nach 1h	Nach einer Stunde
C.Fn 12	Recycle Power	0-Int. und ext. Quelle	Interne und externe Stromquelle
		1-Extern Power	Nur externe Stromquelle
C.Fn 13	Bestätigungston	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 14	Auto Hintergrundlicht	0-Einschalten	Einschalten
		1-Ausschalten	Ausschalten
C.Fn 15	TTL Pref	+EV	EV hinzufügen
		-EV	EV reduzieren

Schnellblitz

Die Schnellblitz-Funktion ermöglicht es den Blitz bei 1/6 bis 1/2 der vollen Leistung auszulösen. Die Ladezeiten im Schnellblitz-Modus sind schneller. Besonderss hilfreich für die Snap-Shot-Fotografiaie Naher Motiv.

Die Schnellblitz-Funktion kann dauerhaft ein- oder ausgeschaltet werden. (siehe C.Fn-06).

Bitte beachten:

Wenn Schnellblitz eingeschaltet ist, kann es zu Unterbelichtungen bei zu weit entfernten Motiven kommt.

Automatische Hintergrundbeleuchting

Die Hintergrundbeleuchtung leuchtet 8s lang und Goes dann automatisch aus, wenn keine Tasten gedruckt werden. Wenn die automatische Hintergrundbeleuchtung eingeschaltet ist, wird durch Drucken einer beliebigen Taste das Licht eingeschaltet. Wenn die automatische Hintergrundbeleuchtung ausgeschaltet ist, drucken Sie die Modus-Taste, um das Licht einzuschalten.

TTL Pref

TTL kann bei Verwendung verschiedener Kamas leicht varieren. Mit der TTL Pref Einstellung (C.Fn-15) konnen Sie den EV-Wert zwischen +3 und -3 in 1/3 Schritten varieren. Diese Einstellung basiert auf dem Kamera TTL Standard und wird gespeichert. Wenn Sie die Einstellung einschalten, hat diese Einfluss auf die Bilder, welche im TTL Modus aufgenommen werden. Während der Normalbetriebs wird die Einstellung im Display nicht angezeigt.

Auf Werkseinstellung zurücksetzen

Der Phottix Mitroskann auf die Werkseinstellungen zurückgesetzt werden.

Zurücksetzen des Blitzes:

1. Drücken und halten Sie den UNODE und SET Button für 3s.
2. Der Blitz wird auf die Werkseinstellungen zurückgesetzt.
3. Alle Individualfunktionen werden auf die Werkseinstellungen zusückgesetzt.

Informations-Menu

Zur technischen Unterstützung oder zum Firmware-Upgrade konnen im Informations-Menu folgende Angaben ausgegeben werden: Hardware, Software, Symbol-Bibliothek und Seriennummer.

1. Drücken Sie den Buttonbeim Einschalten des Blitzgerätes.
2. Drücken Sie eine beliebige Taste, um die Anzeige zu Löschen und das Menu zu verlassen.

Veränderungen am Blitzkondensator:

Wenn der Blitz länger Zeit nicht benutzt wurde, kann es zu Veränderungen am Blitz-Kondensator kommt. Benutzen Sie den Blitz alle drei Monate für mindestens 10 Minuten, damit es keine Veränderungen gibt.

Technische Daten

Modus: E-TTL und E-TTL II, Manuell und Multi Stroboskop

Leitzahl: 58/190 (bei 105mm Brennweite, ISO 100 in Meter/Fuß)

Leuchtwinkel: 24-105mm (14mm Weitwinkelscheibe)

Autozoom (Zoom passst sich automatisch der Brennweite an)

Manuellzoom(Zoom wird manuell an der Kamera oder am Blitz eingestellt)

Rotation: 360^ , hoch/runner: -7^ bis 90^

FEC (Blitzbelichtungskorrektur): Manuell

FEB (Blitzbelichtungsreihe): ± 3 Stopps in 1/3 Schritten (Manuelle FEC und FEB können kombiniert werden)

Synchronisations-Modi: Erster Vorhang, Zweiter Vorhang und High-Speed

Belichtungsbestätigung: blau LED leuchtet auf im E-TTL Modus

Blitz-Recycling (mit AA/Mignon Alkaline Batterien/Akkus)

Blitzbereitschaftsanzeige:

Normalblitz: ca.0,1-5s / rote LED leuchtet auf. Schnellblitz: ca.0,1-2,5s / grüne LED leuchtet auf.

Power intern: 4x AA/Mignon Alkaline Batterien oder AA/Mignon Ni-MH Akkus

Power extern: Kompatibel mit dem Phottix Battery Pack und Canon Compact Battery Pack CP-E4 mit speziellem Adapter.

Stromsparfungkction: Auf-Kamera-Modus: 90s, drahtloser Slave-Modus: 60min

Drahtlos Blitzen

Übertragungsmethode: Optical Impuls

Kanäle: 4

Drahtlos Optionen: OFF, Master, Slave und Optical Slave

Übertragungsbereich(ca.: Innenbereich: 12-16m/39,36-52,48 ft., Außenbereich: 7-9m/22.96-29.52 ft., Empfangswinkel: ±40° horizontal, ±30° vertical

Slave Gruppen Steuerung: 3 (A, B, und C)

Verhältniskontrolle: 1:8-1:1-8:1

Standby-Strom: ≤ 100uA im Schlafmodus

Dimensionen: (L× B× H) .. 202,8× 77,5× 58,3mm

Gewicht: 427g (ohne Batterien/Akkus)
