用户手册 Mitros TTL (Canon) Phottix

提示：如需立即使用该闪光灯，请参阅快速使用指南卡。如需了解更多高级设置，请阅读此闪光灯说明书及熟悉您的相机使用手册与相关操作。

Phottix Mitros TTL闪光灯（佳能版）是专为搭配佳能数码单反相机使用而设计的，具有ETTL I/II模式、手动模式、频闪模式及无线主控/从属引闪功能。

警告

1. 请安全使用您的闪光灯。切勿在短距离内直接对着人或动物的眼睛触发闪光灯，否则会损伤眼睛，甚至导致失明。
2. 在汽车、公交车、摩托车或其他移动的交通工具上或周围，请谨慎使用闪光灯，因为可能会导致交通事故。
3. 请勿在可燃气体（如汽油、溶剂等）附近使用闪光灯，有爆炸的危险！
   4.请勿让闪光灯或电池接触到滴水/溅水或高湿度物体。
4. 请勿将闪光灯或电池置于高温环境下（如直射阳光、封闭的汽车等）。
5. 若一定时间内不使用闪光灯，请将所有电池取出。
6. 请按照需要更换电池。请使用未破损的状态良好的电池。
   请勿混用不同型号的电池。请勿混用新旧电池。
7. 闪光灯闪光时，请勿在闪光灯镜片的前方放置不透光的物体，否则闪光灯发出的热量将可能烧灼放置的物体或是损坏闪光灯管或菲涅尔镜片！
8. 闪光灯头在使用后可能会很烫，请勿触摸，有灼伤的危险！
9. 闪光灯内部有高压电子部件,请勿拆开或试图修理闪光灯。切勿触摸闪光灯的内部组件,有触电的危险！
10. 请勿用金属物体接触闪光灯的外置电源端口，有可能触电或造成重伤！

目录

部件和功能 81

模式 86

无线引闪 88

自定义功能 90

规格参数 91

部件

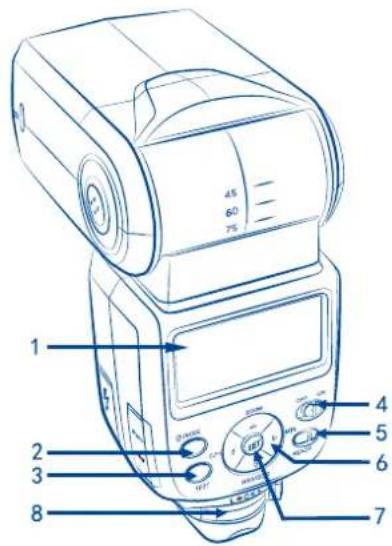

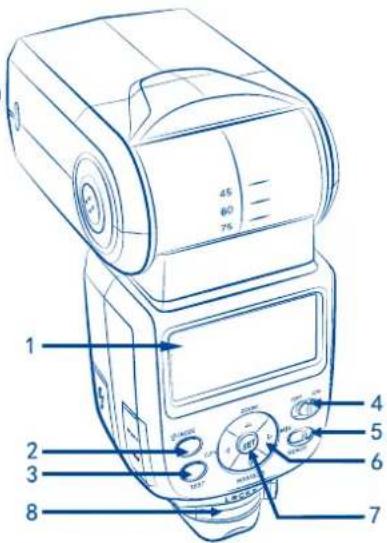

后面/左侧

1. 液晶显示屏
2. 模式按钮
3. 测试按钮
4. 电源开关
5. 就绪指示灯
6. 箭头调整按钮（见下文）
7. 设置按钮
8. 锁定杆

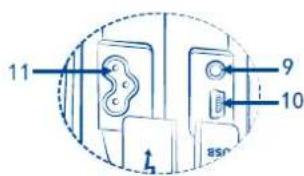

   9.3.5mm同步端口
9. USB端口
10. 外置电源端口

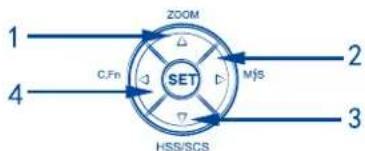

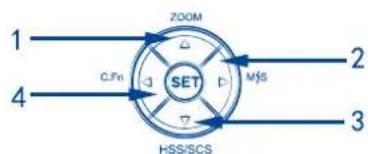

箭头调整按钮

1.向上箭头/变焦调节模式按钮
2. 向右箭头/无线闪光模式按钮
3.向下箭头/高速同步/后帘同步按钮
4. 向左箭头/自定义功能按钮

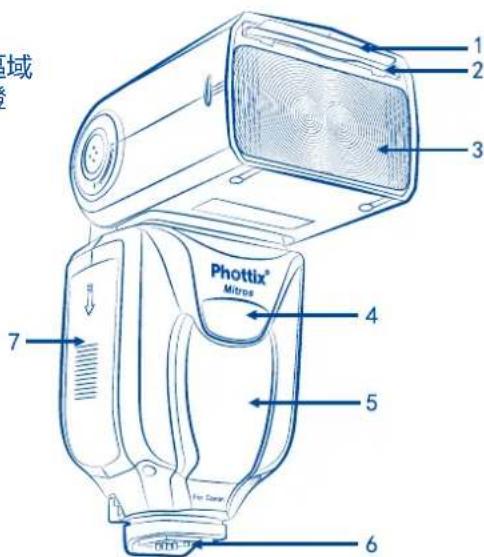

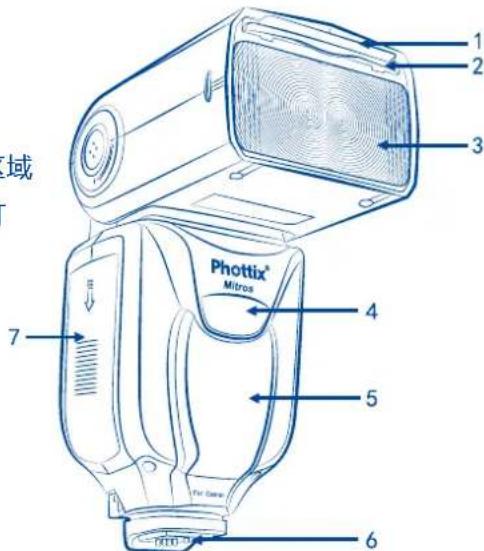

前面/右侧

1.反射板
2. 广角散光板
3.闪光灯头
4. 无线信号接收区域
5. 自动对焦辅助灯
6.热靴
7. 电池仓

注意事项：

此说明书中假定以下内容：

1. 闪光灯和相机的电源开关都设为开启。
2. 闪光灯和相机的设置与本说明书中所述的设置一致。
3. 相机菜单和闪光灯自定义功能都设置为默认值。
4. 闪光灯是搭配一款兼容的佳能单反数码相机使用。

安装电池

1. 按住电池仓盖并向闪光灯底部方向滑动，电池仓盖将会弹起打开。
2. 按照电池仓中的指示图插入AA电池。
3. 按住电池仓盖并向闪光灯顶部方向推动 - 电池仓盖将会锁定到位。

请注意：

• 请使用4节同一品牌的标准规格高品质电池。请确保所有电池的电量保持一致。
• 闪光灯在使用时，电池可能会很烫，更换电池时需小心！
• 如果一定时间不使用闪光灯，请取出电池。

将闪光灯安装到相机上

关闭相机和闪光灯

1. 将闪光灯热靴与相机热靴对准。
2. 滑动闪光灯使其完全插入相机热靴。
3. 滑动锁定杆到右侧直至发出咔哒声将闪光灯锁定到位。
4. 锁定释放：按住锁定杆上的锁定释放按钮的同时将锁定杆滑动到左侧。

开启/关闭闪光灯

1. 开启闪光灯：将电源开关拨到“ON”的位置。
2. 关闭闪光灯：将电源开关拨到“OFF”的位置。

电池电量显示

液晶显示屏上的电池电量显示器（见下文）将会显示闪光灯里电池大概的剩余电量，可以此作为一个粗略的参考来更换电池。如果闪光灯回电时间很长（30秒），请更换电池。

倾斜和旋转闪光灯头

1. 闪光灯头的倾斜角度可以在-7度至90度之间调节（可倾斜档位：-7度、45度、60度、75度、90度）。轻轻倾斜闪光灯头到您拍摄所需要的角度。
2. 闪光灯头可左右各旋转180度（可旋转档位：60度、75度、90度、120度、150度、180度）。轻轻旋转闪光灯头

到您拍摄所需要的角度。

1. 如果将闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置，闪光灯焦距将会自动设置为50毫米，液晶显示屏上会显示“- - ”。闪光灯头倾斜或旋转后，可以在手动变焦模式下（MZoom）改变闪光灯焦距（见下文）。
2. 在-7度的位置时，闪光灯变焦和在0度位置一样，将不会改变任何设置。

使用反射板或广角散光板

Phottix Mitros闪光灯的灯头内置有一个白色反射板和一个广角散光板。

1. 使用广角散光板，闪光覆盖范围可以扩展为 14mm 广角镜头。
2. 当闪光灯头仰起反射闪光时，白色反射板可用来在被摄体的眼睛里创建眼神光。

使用步骤：

1. 利用散光板底部边缘将散光板和反射板从闪光灯头内轻轻拉出。
2. 散光板拉出后会置于闪光灯头上。如果不需要使用反射板，请将它轻轻推回至闪光灯头内。
3. 如果只使用反射板，请将散光板轻轻推回至闪光灯头内。

使用闪光灯头柔光罩

• Phottix Mitros TTL闪光灯随附一个柔光罩，在需要的情况下，此柔光罩可以安装在闪光灯头前面，它对于柔化光线、减少热点和阴影及增加微距摄影的覆盖范围很有帮助。

使用步骤：

1. 将柔光罩与闪光灯头对准，让柔光罩上的“UP”标记朝上。
2. 将柔光罩上一边的卡口与闪光灯头上相对应的卡口接合。
3. 重复第2步的步骤，使另一边的卡口接合。

过热保护

闪光灯具有的过热保护电路将会放慢闪光回电时间来避免过热及损坏部件。在短时间内，以全功率闪光约20次后，将会激活该过热保护功能。过热保护功能生效时，闪光灯屏幕上将会出现“Hot!”图标。

为避免过热及可能的损坏，闪光灯会自动增加回电时间来降低闪光灯温度。请等待10分钟再使用。

如果在出现“Hot!”图标之后继续使用闪光灯，闪光灯将不会冷却，显示屏上将会出现“Stop”图标，请停止使用闪光灯，等待10分钟使其冷却后再使用。

同步端口和USB端口

1.3.5mm同步端口可通过3.5mm同步线连接至引闪器或相机来引闪闪光灯。此端口只能输入闪光信号，不能输出。
2. USB端口用于固件升级。软件最新公告及说明都会发布在 Phottix网站上。

LED状态指示灯

左边LED指示灯：闪光就绪指示灯。快速闪光模式下，达到最小闪光电压时亮绿灯。充满电后，LED指示灯亮红灯。

右边LED指示灯：闪光曝光确认指示灯。如果获得了标准的闪光曝光，闪光曝光确认指示灯将会亮蓝灯约3秒。如果闪光曝光确认指示灯不亮，请靠近被摄体或增加相机的ISO设置。

外置电源端口

外置电源端口是Phottix专有设计，用于连接Phottix闪光灯线。外置电源端口可通过内附的转接头兼容佳能CP-E4外置电池盒或其他兼容的电池盒。

请注意：

• 即使使用外置电池盒，也必须在闪光灯中安装内置电池。
• 请勿使用非兼容佳能的外置电池盒。

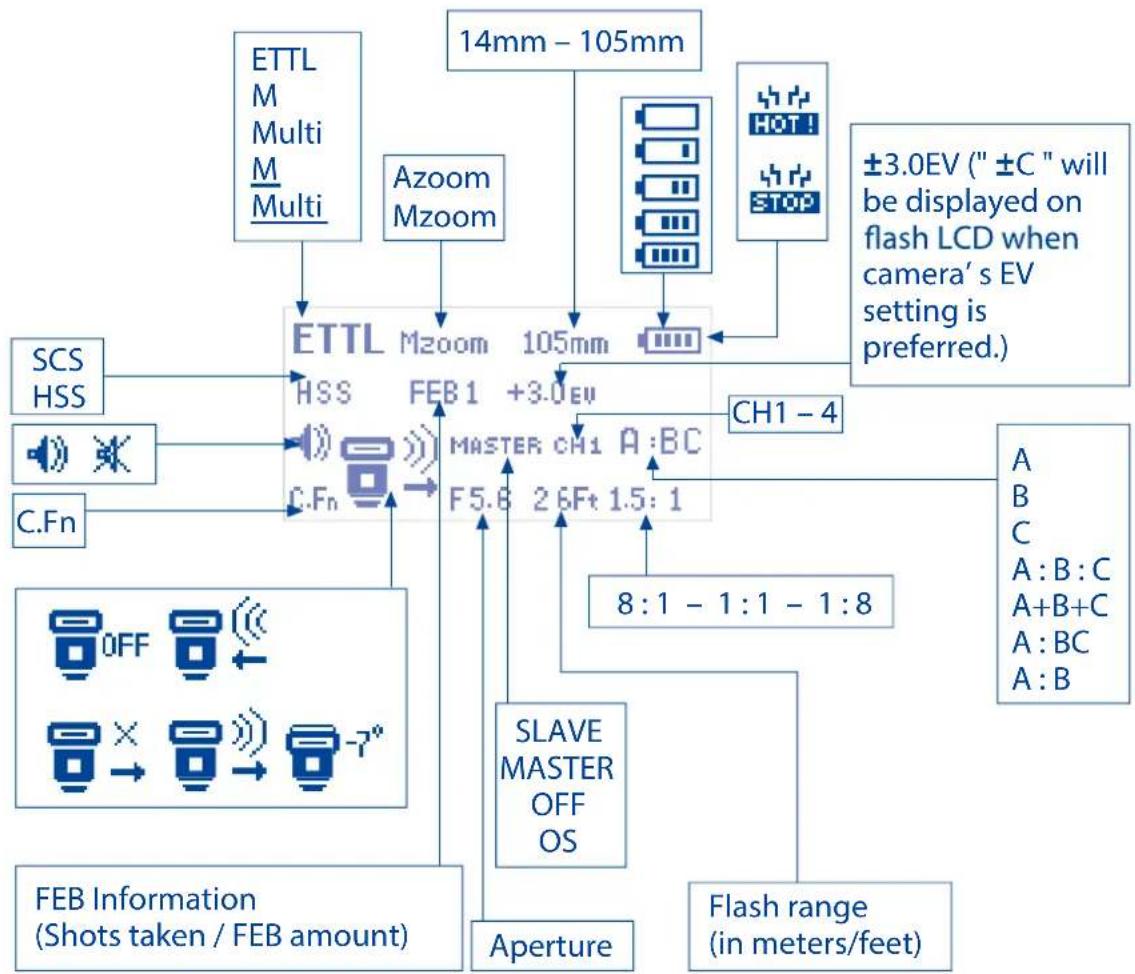

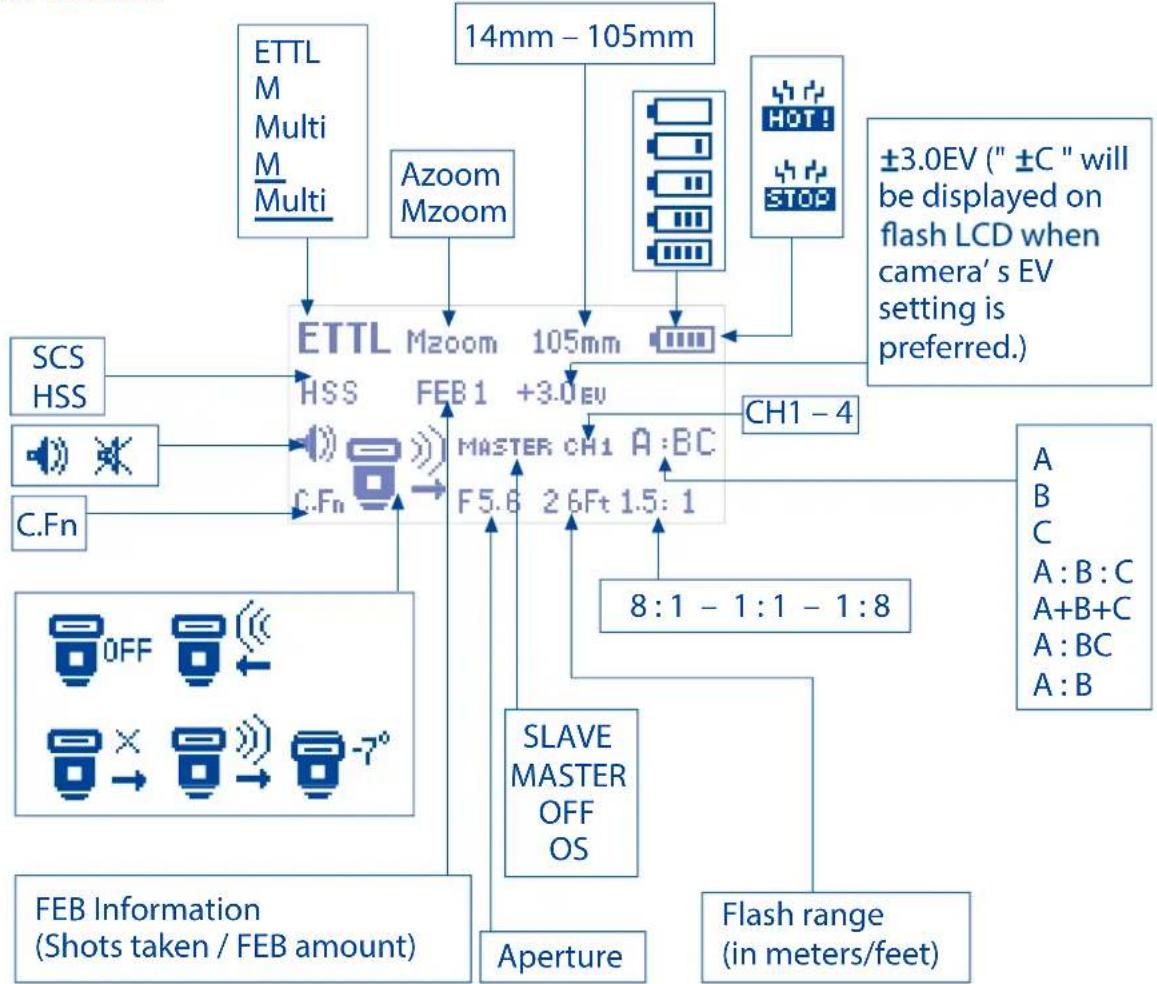

液晶显示屏显示

Phottix Mitros闪光灯的液晶显示屏上包括有关闪光灯设置和功能的重要信息。

第一行：

1.闪光模式：显示闪光灯的设置模式-ETTL，手动（M），频闪（Multi），（从属模式），Multi（从属模式）
2.变焦：显示闪光灯变焦方式（自动变焦或手动变焦）和焦距
3. 电池电量显示，“Hot!”图标，“Stop”图标

第二行：

高速同步（HSS）/后帘同步（SCS）图标

闪光包围曝光，组，功率水平，EV，频闪模式显示（频率和闪

光次数）

ETTL模式下：高速同步/后帘同步，闪光包围曝光，EV

M模式下：高速同步/后帘同步，组，功率水平

Multi模式下：组，功率水平，频率，闪光次数

第三行：

蜂鸣器图标，-7°图标，主控/从属引闪区域-显示频道、主控/从属模式及组信息

第四行：

闪光和曝光信息：自定义功能图标，光圈（f档），闪光有效范围，闪光比

自动存储功能

Phottix Mitros能够保存闪光灯设置。即使关机重启后，模式、功率水平等设置将会保存在闪光灯内。

设置闪光灯变焦

Phottix Mitros闪光灯灯头具有两种变焦方式-自动变焦(Azoom)和手动变焦(Mzoom)。自动变焦时，焦距将会随相机变焦镜头的改变而改变以提供最佳灯光效果；手动变焦时，用户可自行设置闪光灯头焦距。

设置步骤：

1. 按钮。
2. 液晶显示屏上的变焦调整区域将会闪烁显示。
3. 按 (Azoom) 或所需的手动变焦 (Mzoom) 值。
4. 完成设置后，按按钮确认。

请注意：

1. 在自动变焦模式（Azoom）下，闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置时，闪光灯焦距将会自动设置为50毫米，液晶显示屏上会显示“--”。灯头从0度倾斜到-7度时，闪光灯焦距将不会改变。
2. 自动变焦（Azoom）只有在闪光灯头设置为0度或-7度时才有效。
3. 在手动变焦模式（Mzoom）下，闪光灯头从标准的0度前倾位置倾斜或旋转到其他的位置时，闪光灯焦距将会保持原来的设置，不会改变。
   4.倾斜或旋转闪光灯头后，可以通过将自动变焦模式（Azoom）切换为手动变焦模式（Mzoom）来调节闪光灯焦距。

设置高速同步或后帘同步

Phottix Mitros闪光灯具有高速同步和后帘同步功能。详情请参阅下文有关高速同步和后帘同步功能的详细说明。

设置步骤：

1. 按按钮。
2. 按按钮将会在高速同步，后帘同步和前帘同步之间循环切换。

请注意：

只有ETTL模式和手动模式下具有高速同步和后帘同步功能，频闪模式下没有这两项功能。

测试按钮

按测试按钮将会触发闪光灯闪光，这可用于手动模式下测光。在无线主控模式下，按测试按钮将会触发由主控闪光灯控制的设置为同一个频道的从属闪光灯。测试闪光的输出功率可以在自定义功能中设置（见下文C.Fn-07）。

自动待机功能

Phottix Mitros TTL闪光灯具备待机和自动关闭模式来节省电池电量。

1. 在非无线从属模式下，90秒钟没有按键操作或没有被引闪，闪光灯将进入自动待机模式，液晶显示屏将无显示，半按相机快门按钮或按闪光灯上的测试按钮可唤醒闪光灯。
2. 在无线从属模式下，如果无按键操作或没有被引闪，闪光灯在60分钟后将进入从属待机模式，液晶显示屏上将显示“IDLE”，全按相机快门按钮或按主控闪光灯上的测试按钮可唤醒从属模式下的闪光灯。您可以选择从属待机计时器的时间—60分钟或10分钟（见下文C.fn-10）。当显示屏上出现“IDLE”后，如果无按键操作或没有被引闪，闪光灯在8小时后将进入从属自动关闭电源模式，按闪光灯上的测试按钮可唤醒闪光灯。您可以选择从属自动关闭电源的时间—8小时后或1小时后（见下文C.fn-11）。

造型闪光

1. 按相机上的景深预览按钮（如果相机上有）将会触发闪光灯连续闪光约1秒。造型闪光有利于看到被摄体的光影效果和光平衡。
   2.所有模式（ETTL、频闪和手动模式）下都可以使用造型闪光。
2. 普通拍摄和无线拍摄时都可以使用造型闪光，造型闪光可以通过自定义功能设置（见下文C.fn-02）。

请注意：

1. 过多使用造型闪光可能会导致过热甚至损坏闪光灯，请勿连续使用造型闪光超过20次。
2. 如果过热，闪光灯将会自动增加回电时间，直至闪光灯温度降低到正常。

自动对焦（AF）辅助灯

1. 在低照度/低对比度条件下，Phottix Mitro内置的自动对焦辅助灯将会点亮来辅助自动对焦。闪光灯前面的自动对焦辅助灯将会在被摄体上投射一个聚焦目标。
2. 自动对焦辅助灯功能可以设置为开启或关闭（见下文C.fn-08）。

调整

Phottix Mitros闪光灯将会以1/3档为增量调节闪光曝光补偿（FEC）和闪光包围曝光(FEB)。一些相机的自定义功能中可以将调整增量从1/3档调为1/2档，如果相机的自定义功能改变了，Phottix Mitros将会以1/2档为增量调节。

闪光模式

Phottix Mitros闪光灯具有三种闪光模式：ETTL、手动（M）和频闪（Multi）。

改变闪光模式：

1. 按按钮。
2. 闪光模式将会在ETTL、手动（M）和频闪（Multi）模式之间循环切换。
3. 当前模式将会显示在液晶显示屏的左上方。

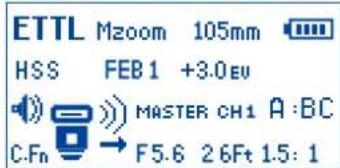

ETTL模式

在ETTL模式下，闪光灯和相机将会共同工作来计算拍摄图像需要的正确曝光。全按快门按钮，闪光灯将会发出一个预闪，在拍照前瞬间，相机将会使用此预闪计算出曝光和闪光功率。

闪光曝光补偿-FEC

Phottix Mitros闪光灯可以在±3档间以1/3档为增量调节闪光曝光补偿(FEC)。闪光曝光补偿对于基于环境的需要而需要微调TTL系统的情况有很大帮助。

设置闪光曝光补偿：

1. 按 SET 按钮进入闪光曝光补偿调节模式。
2. 按 或 按钮将增加或减少闪光曝光补偿值。
3. 按 SET 按钮退出闪光曝光补偿调节模式。

请注意：

一些相机的自定义功能中可以将闪光曝光补偿(FEC)和闪光包围曝光(FEB)的调整增量从1/3档调为1/2档，如果相机的自定义功能改变了，Phottix Mitros将会以1/2档为增量调节。

闪光包围曝光-FEB

闪光包围曝光(FEB)可用来自动改变一组照片的闪光功率。相机将记录3张不同曝光的照片，1张按相机的计算正常曝光，1张相对曝光不足，1张相对曝光过度，用户可自行设置曝光不足和曝光过度量。在拍摄移动的主体及在一个拍摄场景中有多种不同灯光效果的情况下，使用闪光包围曝光可以确保记录到合适曝光的照片。闪光包围曝光也可用于高动态范围摄影。

一些相机具备闪光曝光存储功能，详情请查阅相机使用手册。

设置闪光包围曝光：

1. 按 set 按钮。
2. 按按钮。“FEB0”图标将会在液晶显示屏上闪烁显示。

3.按 和
按钮调整包围曝光量。
4.设置完成后，按SET按钮确认。

请注意：

• 默认设置：拍完3张照片，闪光包围曝光将会自动取消。闪光包围曝光可以在自定义功能界面进行设置（见下文C.fn-03）。
• 闪光包围曝光拍摄顺序可以在自定义功能界面进行改变（见下文C.fm-04）。
• 闪光包围曝光可以组合闪光曝光补偿及闪光曝光锁定使用（见下文）。
• 为获得最佳效果，请将相机驱动模式设置为“单拍”，并确保在拍摄第2张和第3张照片前闪光灯已充满电。
• 一些相机的自定义功能中可以将闪光曝光补偿（FEC）和闪光包围曝光（FEB）的调整增量从1/3档调为1/2档，如果相机的自定义功能改变了，Phottix Mitros将会以1/2档为增量调节。

闪光曝光锁定-FEL

闪光曝光锁定（FEL）可用来在拍摄照片前锁定闪光曝光量，这对于在使用手动点测光的情况下，在一个场景中有多种不同灯光效果很有帮助。

在ETTL模式下，按相机上的FEL按钮（“×”按钮）可以开启闪光曝光锁定功能，更多闪光曝光锁定功能和使用详情，请参阅相机使用手册。

按FEL按钮可以使闪光灯发出一个预闪，此预闪可用于在曝光过程中计算闪光功率，此闪光功率将会保存在相机内存中。相机取景器中将会显示“FEL”图标。

每按一次FEL按钮，闪光灯将进行预闪并计算出一个新的曝光。全按相机上的快门按钮时，闪光灯将会以锁定的曝光量闪光。

请注意：

• 如果被摄体太远，可能会导致曝光不足，“FEL”图标会在相机取景器中闪烁显示约0.5秒。
• 如果取景器中的被摄体太小，闪光曝光锁定效果可能不太好。

高速同步-HSS

在高速同步模式下，相机/闪光灯最大同步速度可以达到相机的最大快门速度。在您需要使用光圈优先模式或限制环境光的情况下，高速同步功能将很有帮助。高速同步速度将可能随相机型号的改变而改变，详情请参阅相机使用手册。

使用高速同步模式：

1. 按按钮。
2. “HSS” 图标将会显示在闪光灯的液晶显示屏上。
3. 将快门速度设置为快于相机的闪光同步速度进行拍摄。

退出高速同步模式：

1. 按按钮2次。
2. 按按钮将会在高速同步、后帘同步和前帘同步模式之间循环切换。

请注意：

• 请检查“HSS”图标是否显示在取景器中。
• 使用高速同步，将会大大地降低闪光功率和电池电量及减小闪光范围。

后帘同步-SCS

后帘同步是在曝光快结束时触发闪光灯,而不是在曝光开始时触发闪光灯,它可以结合低快门速度达到创意性效果。

使用后帘同步：

1. 按按钮2次将会从前帘同步切换到高速同步，然后到后帘同步。
2. 取消后帘同步：按 按钮1次，将会回到前帘同步模式。

请注意：

后帘同步功能在无线模式和频闪模式下不可用。

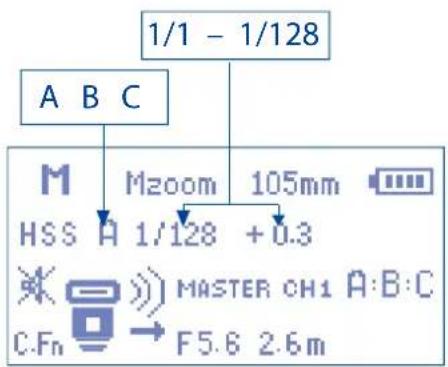

手动（M）模式

在手动模式下，闪光灯将会以您设置的功率水平闪光。Phottix Mitros TTL闪光灯可以在1/1全功率至1/128功率（共8档）之间以1/3档为增量进行功率调节。相机的光圈和快门速度需要手动调节。为达到最佳效果，请将相机调为M-手动模式。

使用手动模式：

1. 按按钮直至闪光灯的液晶显示屏上显示“M”图标。
2. 按 SET 按钮进入功率调节屏幕。功率水平将会在屏幕上闪烁显示。
3. 按 或 按钮可以调整闪光功率。
4. 按 SET 按钮退出功率调节屏幕。
5. 当闪光就绪指示灯亮红灯，表示闪光灯充满电，可用于拍摄闪光。
6. 按按钮将会使闪光灯以您设置的手动功率水平闪光，这有利于测光。

请注意：

• 半按快门按钮将会使有效的手动闪光功率范围显示在闪光灯液晶显示屏上。

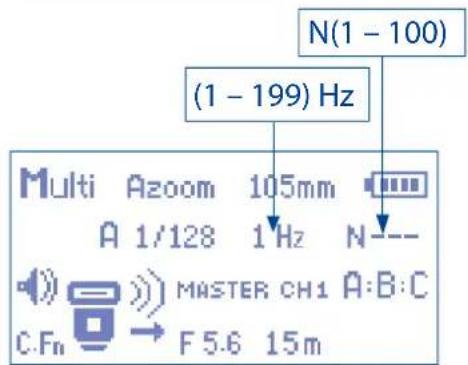

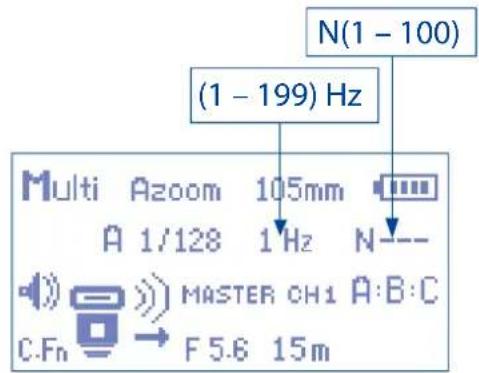

Multi:频闪模式

使用Multi频闪模式，可以发出一系列快速的闪光。您可以在Phottix Mitros闪光灯上设置功率、频率和闪光次

数。频闪模式有利于在同一张照片上拍摄移动的被摄体的多个图像以达到特殊效果。

频闪的频率（每秒的闪光次数，以Hz表示），总的闪光次数和功率水平可以设置。

使用频闪模式：

1. 按按钮直至“Multi”图标显示在闪光灯液晶显示屏上。
2. 按 SET 按钮调整频闪设置。液晶显示屏上将会从左至右显示功率、频率（HZ）和闪光次数。进入频闪调整屏幕后，功率将会在屏幕上闪烁显示。
3. 按 和 按钮将会在功率、频率(HZ)和闪光次数设置之间切换。
4. 当功率、频率（HZ）和闪光次数图标闪烁显示时，按和按钮可相应地调整功率、频率（HZ）和闪光次数。
5. 按 SET 按钮退出调节屏幕。

请注意：

1. 过多使用频闪可能会导致过热甚至损坏闪光灯，请勿连续使用频闪超过20次。
2. 如果过热，闪光灯将会自动增加回电时间，直至闪光灯温度降低到正常才可再次使用。

频闪模式和快门速度

使用以下公式来确保正确的相机快门速度和不同的频闪模式参数搭配使用：

闪光次数/闪光频率=快门速度

例如，5次(闪光次数)/10赫兹（频率）=0.5秒（快门速度）

这是一个粗略的参考，您还需要加快或减慢快门速度来得到预期的结果。

最大频闪闪光次数

Hz 闪光输出	1	2	3	4	5	6-7	8-9	10	11	12-14	15-19	20-50	60-199
1/4	7	6	5	4	4	3	3	2	2	2	2	2	2
1/8	14	14	12	10	8	6	5	4	4	4	4	4	4
1/16	30	30	30	20	20	20	10	8	8	8	8	8	8
1/32	60	60	60	50	50	40	30	20	20	20	18	16	12
1/64	90	90	90	80	80	70	60	50	40	40	35	30	20
1/128	100	100	100	100	100	90	80	70	70	60	50	40	40

如果闪光次数显示为“N---”，不论闪光频率是多少，最大闪光次数如下表所示。

Phottix Mitros TTL闪光灯具有无线引闪功能。安装在相机上的闪光灯可通过光学脉冲调节和引闪远程闪光灯。

Phottix Mitros还可以当作光感从属灯（OS）被触发。在OS模式下，其他邻近的闪光灯可以触发Mitros闪光灯（必须设置为手动模式）。

主控模式闪光灯必须安装在相机上（或使用兼容的相机内置闪光灯），远程闪光灯必须设置为从属模式。

无线引闪是通过主控闪光灯传输的光学脉冲完成的。所有闪光灯必须配位，闪光灯上的无线信号接收区域必须能够光感到主控闪光灯的信号。此系统在户外或强光区效果可能不会很好。

为增加性能和功率控制能力，请考虑组合使用Phottix Odin TTL引闪器和您的Phottix Mitros闪光灯。Phottix Odin通过无线电信号控制和引闪闪光灯，而不是光学脉冲，受环境的影响较小。

光感从属（OS）模式

在光感从属（OS）模式下，如果光感到另一个邻近的闪光灯闪光，Phottix Mitros闪光灯将会触发闪光。Mitros将会在手动模式下以设置的功率水平闪光。

设置OS模式：

1. 按住 按钮2秒进入无线设置界面。
2. 按按钮循环到OS模式。
3. 按 SET 按钮确定并退出。
4. 闪光灯将会自动切换到手动（M）模式。
5. 设置功率水平。

请注意：

• 请勿在主控单元和从属单元之间放置任何障碍物。障碍物会阻碍无线信号的传输。
• 请确保从属闪光灯的无线信号接收区域朝向引闪的闪光灯。
  -TTL预闪将会触发设置为OS模式的闪光灯。闪光灯将会在曝光之前触发。请勿混合使用OS模式和其他TTL模式的闪光灯。
• 光感从属模式与其他无线模式不同，光感从属模式不涉及频道。设置为光感从属模式的闪光灯只要光感到其他任一闪光灯闪光，它就会触发闪光。

无线设置

闪光灯必须设置为主控或从属模式。主控闪光灯必须安装在相机上来控制远程（从属）闪光灯。主控闪光灯和从属闪光灯必须设置为相同的频道，从属闪光灯必须设置组，主控闪光灯必须设置闪光比。

设置主控模式：

1. 按住 ( c d ) 按钮2秒进入无线设置界面。

2. 按 和 按钮将在主控单元闪光、主控单元不闪光、从属单元、光感从属和关闭模式之间循环切换。

3. 选择主控单元闪光或主控单元不闪光模式。

4. 按 按钮将会使主光标从主控选择切换至频道和比率方式选择。
5. 选择传输频道。
6. 选择比率方式（见下文）。
7. 设置完成后，按按钮确认并退出。

主控单元闪光模式：拍照时，相机上的主控闪光灯将会触发闪光。

主控单元不闪光模式：拍照时，相机上的主控闪光灯将不会触发闪光，而只会发出一个短脉冲光来与从属闪光灯保持通讯，它将不会参与曝光。

设置从属模式：

1. 按住 ( & c & & & & & ) 按钮2秒进入无线设置界面。
2. 按和按钮按钮将在主控单元闪光、主控单元不闪光、从属单元、光感从属和关闭模式之间循环切换。
3. 选择从属单元。
4. 按 按钮将会使光标从从属选择切换至频道和组选择。
5. 选择传输频道。
6. 选择组：A、B和C。
7. 设置完成后，按 SET 按钮确认并退出。
8. 当从属闪光灯准备就绪，它上面的自动对焦辅助灯将每秒闪烁一次。
9. 将从属单元设置为Multi或M模式 - 按住 MODE 按钮约2秒钟。
10. 使用箭头按钮设置功率水平或频闪频率/闪光次数。

请注意：

• 请确保主控闪光灯和从属闪光灯设置为相同的频道（1-4）。
• 请勿在主控单元和从属单元之间放置任何障碍物。障碍物可能会阻碍无线信号的传输。
• 使用无线反射闪光时，请确保从属闪光灯的无线信号接收区域朝向主控闪光灯。
• 如果只使用一个闪光灯，请将无线设置为“OFF”。

传输频道

Phottix Mitros无线系统有4个传输频道：1、2、3和4。主控闪光灯发出的信号通过这4个频道传输至从属闪光灯，如果主控闪光灯和从属闪光灯的频道设置不一致，从属闪光灯将不会被引闪。

使用无线引闪

将安装在相机上的闪光灯设置为主控模式，将远程闪光灯设置为从属模式，按快门按钮将会引闪主控闪光灯（如果设置为主控单元闪光模式）和设置为从属模式的闪光灯（在主控闪光灯的工作范围内）。相机和闪光灯将会给画面测光并在TTL模式下引闪闪光灯以提供合适的曝光。

比率方式

主控闪光灯可以按照不同的比率方式控制从属闪光灯，包括以下3种方式：

ETTL模式

A + B + C 3组闪光灯均以总输出量的平均值闪光。

A:BC A组和B组的闪光输出可以通过闪光比进行设置（见下文）。C组是独立的，它的闪光输出由相机决定。

A组和B组的EV补偿可以设置。

1. 退出闪光比设置屏幕后按 set 按钮。
2. 按 或 按钮来调节A组和B组的EV水平。
   3.C组的EV补偿也可以调节。
   4.设置完闪光比后按按钮将会使光标移动到C组的EV调节区域。
3. 按或按钮调节C组的EV水平。

A:B A组和B组的闪光输出可以通过闪光比进行设置（见下文）。C组是不可调节的，C组将不会闪光。

A组和B组的EV补偿可以设置。

1. 退出闪光比设置屏幕后按 SET 按钮。
2. 按 或 箭头按钮来调节A组和B组的EV水平。

设置和调节比率方式

ETTL模式

1. 按住 按钮2秒进入无线设置页面。
2. 按 和 按钮将在主控单元闪光、主控单元不闪光、从属单元、光感从属和关闭模式之间循环切换。
3. 选择主控单元闪光或主控单元不闪光模式。
4. 按按钮将会使光标从主控选择切换至频道和比率选择。
5. 选择传输频道。
6. 选择比率方式。按 和 按钮将在A+B+C、A:B 和A:BC之间循环切换。
7. A:B或A:BC闪烁显示后,按 钮将使光标移至比率选项下方的闪光比调节区域。
8. 按按钮可以调节闪光比，调节范围：1:1至1:8（可调档位：1：1.5、1:2、1:3、1:4、1:6、1:8）。
9. 按 按钮可以调节比率，调节范围：1:1至8:1（可调档位：1.5:1、2:1、3:1、4:1、6:1、8:1）。
10. 设置完成后，按 SET 按钮确认并退出。

手动模式

A + B + C 在手动模式下，3组闪光灯均以设置的同一闪光输出量闪光。

A:B:C 每组闪光灯的闪光输出可由用户单独设置（见下文）。每组都是独立的，互不影响。

A:B A组和B组的闪光输出可由用户单独设置（见下文）。C组是不可调节的，C组将不会闪光。

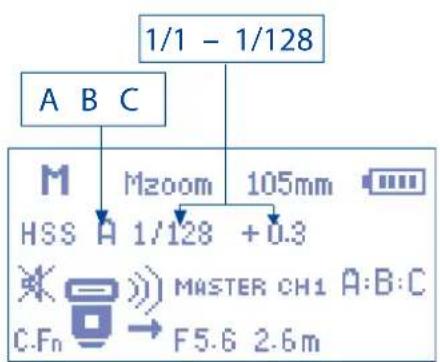

设置和调节手动模式

1. 按按钮将闪光模式切换为手动（M）模式。

2. 按住 按钮2秒进入无线设置页面。

3. 按和按钮按在主控单元闪光、主控单元不闪光、从属单元、光感从属和关闭模式之间循环切换。

4. 选择主控单元闪光或主控单元不闪光模式。
5. 按 按钮将使光标从主控选择切换至频道和比率方式选择。
6. 选择传输频道。
7. 选择比率方式。按 和 按钮将在A+B+C、A:B 和A:B:C之间循环切换。
8. 设置完成后，按按钮确认并退出。
9. 按 SET 按钮调节功率水平。
10. 按 或 按钮将改变闪光功率水平（在1/1至 1/128之间以1/3档为增量进行调节）。
11. 按 按钮将会从A组依次切换到B组和C组,按 按钮将从C组依次切换到B组和A组(如适用)。
12. 按按钮退出功率水平调节模式。

频闪模式

A+B+C 三组闪光灯均以相同的功率水平、频率和闪光次数闪光。

A:B:C 每组闪光灯的功率水平可由用户单独设置（见下文）。A、B和C三组的频率和闪光次数是相同的，且只能在A组调节。
A:B A组和B组的闪光输出可通过功率水平由用户单独设置（见下文）。A组和B组的频率和闪光次数是相同的，且只能在A组调节。C组是不可调节的，C组将不会闪光。

设置和调节频闪模式

1. 按钮，将闪光模式切换为频闪模式。
2. 按住 按钮2秒进入无线设置页面。
3. 按和按钮将在主控单元闪光、主控单元不闪光、从属单元、光感从属和关闭模式之间循环切换。
4. 选择主控单元闪光或主控单元不闪光模式。
5. 按按钮将使光标从主控选择切换至频道和比率方式选择。
6. 选择传输频道。
7. 选择比率方式。按 和 按钮将在A+B+C、A:B 和A:B:C之间循环切换。
8. 设置完成后，按 set 按钮确认并退出。
9. 按 SET 按钮调节功率水平。
10. 按 或 按钮可以改变闪光功率水平（在1/1至 1/128之间以1/3档为增量进行调节）。
11. 按 按钮将会从A组依次切换到B组和C组, 然后按 按钮将从C组依次切换到B组和A组 (如适用), 且可设置选择的组的功率水平。
12. 在循环完组选择之后按 按钮将会使光标切换至频率和闪光次数选择。
13. 按 或 按钮可以改变频率和闪光次数。频率和闪光次数只能在A组设置，且这些设置将会应用于B组或C组（如适用）。
14. 按按钮退出功率水平调节模式。

自定义功能

Phottix Mitros TTL闪光灯具备许多可编辑的自定义功能。编辑自定义功能步骤如下：

1. 按或按钮可在菜单内改变自定义功能。

2. 按 set 按钮退出自定义功能菜单。

3. 按住按钮2秒将进入自定义功能菜单屏幕。

4. 按 或 按钮将循环自定义功能菜单项 -C.Fn 00至 C.Fn15。

自定义功能

自定义功能编号	功能	设置编号	设置和说明
C.Fn 00	距离单位	0-Meters(m)	米
		1-Feet(Ft)	英尺
C.Fn 01	自动待机	0-Enable	开启
		1-Disable	关闭
C.Fn 02	造型闪光	0-Depth of field	开启(景深预览按钮)
		1-Test firing key	开启(测试按钮)
		2-Both	开启(景深预览按钮和测试按钮)
		3-Disable	关闭
C.Fn 03	闪光包围曝光自动取消	0-Enable	开启
		1-Disable	关闭
C.Fn 04	闪光包围曝光顺序	0-0→-→+	0→-→+
		1--→0→+	-→0→+
C.Fn 06	快速闪光-☐	0-Disable	关闭
		1-Enable	开启
C.Fn 07	测试闪光	0-1/32	以1/32功率输出
		1-Full output	全功率输出
C.Fn 08	自动对焦辅助灯	0-Enable	开启
		1-Disable	关闭
C.Fn 09	图像感应器尺寸的自动放大	0-For sensor size	开启
		1-Disable	关闭
C.Fn 10	从属单元待机计时器	0-60 minutes	60分钟
		1-10 minutes	10分钟
C.Fn 11	从属自动关闭电源	0-After 8 hours	8小时后
		1-After 1 hour	1小时后
C.Fn 12	电源供电	0-Int. and Ext. source	内置和外置电源
		1-External Power	仅外置电源
C.Fn 13	蜂鸣声确认	0-Enable	开启
		1-Disable	关闭
C.Fn 14	自动背光灯	0-Enable	开启
		1-Disable	关闭
C.Fn 15	TTL个人偏好	+EV	加EV
		-EV	减EV

快速闪光功能

快速闪光功能允许闪光灯以全功率的1/2至1/6进行闪光。快速闪光回电时间较快。快速闪光对于短距离内的抓拍很有帮助。

快速闪光功能可以用于连拍模式，您可以在自定义功能中选择快速闪光用于连拍模式功能开启或关闭（见上文C.Fn-06）。

请注意：

快速闪光以闪光为优先。使用快速闪光拍摄较远处景物时，可能会导致曝光不足。

自动背光灯

如果没有按键操作，背光灯将会亮8秒后熄灭。如果自动背光灯功能开启，按任一按钮将会使它点亮；如果自动背光灯设置为关闭，按模式按钮将使其点亮。

TTL个人偏好

当闪光灯使用在不同的相机上时，TTL可能会稍有不同。TTL个人偏好（C.fn-15）功能允许用户在±3档间以1/3档为增量进行微补偿，它是基于相机标准TTL的个人偏好的调节，且TTL个人偏好设置能够保存在闪光灯内。当设置好偏好的EV后，此补偿将会应用于TTL模式下的照片拍摄。在正常的使用过程中，此EV补偿将不会显示在闪光灯液晶显示屏上。

闪光灯恢复默认值

Phottix Mitros闪光灯可恢复出厂设置。

闪光灯重设：

1. 同时按住 和按钮3秒。
2. 闪光灯将会恢复出厂设置。
   3.所有自定义功能将会重设为出厂默认值。

闪光灯信息显示

如需技术支持或进行软件升级，有可能需要检查Phottix Mitros闪光灯信息。硬件版本、软件版本、图标库及序列号信息显示步骤如下：

1.闪光灯开启后按 按钮。
2. 按任一按钮可以取消闪光灯信息显示，回到液晶显示屏显示界面。

闪光灯电容器的物理变化：

如果闪光灯一段时间内未使用，闪光灯内的电容器会发生物理变化。请每三个月将闪光灯开启至少10分钟以避免电容器的物理变化。

规格参数

闪光模式：E-TTL和E-TTLII、手动和频闪

闪光指数：58/190（105mm焦距，ISO100，以米/英尺为单位）

闪光覆盖范围：24- 105mm（使用广角散光板为14mm）

自动变焦（自动调整为适合相机镜头焦距的闪光覆盖范围）

手动变焦（闪光灯焦距可随闪光灯/相机的设置而改变）

旋转：360度，向上-向下：-7度至90度

闪光曝光补偿（FEC）：手动

闪光包围曝光（FEB）：在±3档间以1/3档为增量调节（可以组合使用手动闪光曝光补偿和闪光包围曝光）

同步方式：前帘同步，后帘同步和高速同步

频闪闪光：1- 199Hz

闪光曝光确认：E-TTL模式下蓝色指示灯亮起

闪光灯充电（使用AA型碱性电池）

充电时间/闪光就绪指示灯：

普通闪光：约0.1至5秒/红色指示灯亮起

快速闪光：约0.1至2.5秒/绿色指示灯亮起

内置电源：4节AA型碱性电池或AA型镍氢电池

外置电源：兼容Phottix电池盒和佳能CP-E4电池盒(需使用特定的转接头)

省电模式：非无线从属模式：90秒钟；无线从属模式：60分钟

无线闪光

传输方法：光学脉冲

频道：4

无线选项：OFF、Master、Slave和OS（关闭、主控单元、从属单元和光感从属）

传输范围（约）：12-16米/39.36-52.48英尺(室内)，7-9米/22.96-29.52英尺(室外)

接收角度：±40度（水平），±30度（垂直）

可控制从属单元组：3组(A、B和C)

闪光比控制：1:8-1:1-8:1

待机电流：睡眠模式下 ≤ 100uA

Phottix Mitros TTL閃光燈（佳能版）

提示：如需立即使用該閃光燈，請參閱快速使用指南卡。如需瞭解更多高級設置，請閱讀此閃光燈說明書及熟悉您的相機使用手冊與相關操作。

Phottix Mitros TTL閃光燈（佳能版）是專為搭配佳能數碼單反相機使用而設計的，具有ETTL I/II模式、手動模式、頻閃模式及無線主控/從屬引閃功能。

警告

1. 請安全使用您的閃光燈。切勿在短距離內直接對著人或動物的眼睛觸發閃光燈，否則會損傷眼睛，甚至導致失明。
2. 在汽車、公車、摩托車或其他移動的交通工具上或周圍，請謹慎使用閃光燈，因為可能導致交通事故。
3. 請勿在可燃氣體（如汽油、溶劑等）附近使用閃光燈，有爆炸的危險！
4. 請勿讓閃光燈或電池接觸到滴水/潰水或高濕度物體。
5. 請勿將閃光燈或電池置於高溫環境下（如直射陽光、封閉的汽車等）。
6. 若一定時間內不使用閃光燈，請將所有電池取出。
7. 請按照需要更換電池。請使用未破損的狀態良好的電池。
   請勿混用不同型號的電池。請勿混用新舊電池。
8. 閱光燈閃光時，請勿在閃光燈鏡片的前方放置不透光的物體，否則閃光燈發出的熱量將可能燒灼放置的物體或是損壞閃光燈管或菲涅爾鏡片！
9. 閱光燈頭在使用後可能會很燙，請勿觸摸，有灼傷的危險！
10. 閱光燈內部有高壓電子部件，請勿拆開或試圖修理閃光燈。切勿觸摸閃光燈的內部元件，有觸電的危險！
11. 請勿用金屬物體接觸閃光燈的外置電源埠，有可能觸電或造成重傷！

目錄

部件和功能 92
模式 97
無線引閃. 99
自訂功能 101
規格參數 102

部件

後面/左側

1. 液晶顯示幕
2. 模式按鈕
   3.測試按鈕
   4.電源開關
3. 就緒指示燈
4. 箭頭調整按鈕(見下文)
5. 設置按鈕
6. 鍊定杆
   9.3.5mm同步埠
7. USB埠
8. 外置電源埠

箭頭調整按鈕

1.向上箭頭/變焦調節模式按鈕
2. 向右箭頭/無線閃光模式按鈕
3.向下箭頭/高速同步/後簾同步按鈕
4. 向左箭頭/自訂功能按鈕

前面/右側

1. 反射板
2. 廣角散光板
3. 開光燈頭
   4.無線信號接收區域
4. 自動對焦輔助燈
5. 熱靴
   7.電池倉

注意事項：

此說明書中假定以下内容：

1. 閱光燈和相機的電源開關都設為開啟。
2. 閱光燈和相機的設置與本說明書中所述的設置一致。
3. 相機功能表和閃光燈自訂功能都設置為預設值。
4. 閱光燈是搭配一款相容的佳能單反數碼相機使用。

安装電池

1. 按住電池倉蓋並向閃光燈底部方向滑動，電池倉蓋將會彈起打開。
2. 按照電池倉中的指示圖插入AA電池
3. 按住電池倉蓋並向閃光燈頂部方向推動－電池倉蓋將會鎖定到位。

請注意：

• 請使用4節同一品牌的標準規格高品質電池。請確保所有電池的電量保持一致。
• 閃光燈在使用時，電池可能會很燙，更換電池時需小心！
• 如果一定時間不使用閃光燈，請取出電池。

將閃光燈安裝到相機上

關閉相機和閃光燈

1. 將閃光燈熱靴與相機熱靴對準。
   2.滑動閃光燈使其完全插入相機熱靴
2. 滑動鎖定杆到右側直至發出嘅聲將閃光燈鎖定到位。
3. 鍵定釋放：按住鎖定杆上的鎖定釋放按鈕的同時將鎖定杆滑動到左側。

開放/關閉閃光燈

1.開啟閃光燈：將電源開關撥到“ON”的位置。
2.關閉閃光燈：將電源開關撥到“OFF”的位置。

電池電量顯示

液晶顯示幕上的電池電量顯示器（見下文）將會顯示閃光燈裡電池大概的剩餘電量，可以此作為一個粗略的參考來更換電池。如果閃光燈回電時間很長（30秒），請更換電池。

傾斜和旋轉閃光燈頭

1. 閱光燈頭的傾斜角度可以在-7度至90度之間調節（可傾斜檔位：-7度、45度、60度、75度、90度）。輕輕傾斜閃光燈頭到您拍攝所需要的角度。
2. 閱光燈頭可左右各旋轉180度（可旋轉檔位：60度、75度、90度、120度、150度、180度）。輕輕旋轉閃光燈頭

到您拍摄所需要的角度。

1. 如果將閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置，閃光燈焦距將會自動設置為50毫米，液晶顯示幕上會顯示“- - ”。閃光燈頭傾斜或旋轉後，可以在手動變焦模式下（MZoom）改變閃光燈焦距（見下文）。
2. 在-7度的位置時，閃光燈變焦和在0度位置一樣，將不會改變任何設置。

使用反射板或廣角散光板

Phottix Mitros閃光燈的燈頭內置有一個白色反射板和一個廣角散光板。

1.使用廣角散光板，閃光覆蓋範圍可以擴展為14mm廣角鏡頭。
2. 當閃光燈頭仰起反射閃光時，白色反射板可用來在被攝體的眼睛裡創建眼神光。

使用步骤：

1. 利用散光板底部邊緣將散光板和反射板從閃光燈頭內輕輕拉出。
2. 散光板拉出後會置於閃光燈頭上。如果不需要使用反射板，請將它輕輕推回至閃光燈頭內。
3. 如果只使用反射板，請將散光板輕輕推回至閃光燈頭內。

使用閃光燈頭柔光罩

Phottix Mitros TTL閃光燈隨附一個柔光罩，在需要的情況下，此柔光罩可以安裝在閃光燈頭前面，它對於柔化光線、減少熱點和陰影及增加微距攝影的覆蓋範圍很有幫助。

使用步骤：

1. 將柔光罩與閃光燈頭對準，讓柔光罩上的“UP”標記朝上。
   2.將柔光罩上一邊的卡口與閃光燈頭上相對應的卡口接合。
2. 重複第2步的步驟，使另一邊的卡口接合。

過熱保護

閃光燈具有的過熱保護電路將會放慢閃光回電時間來避免過熱及損壞部件。在短時間內，以全功率閃光約20次後，將會啟動該過熱保護功能。過熱保護功能生效時，閃光燈螢幕上將會出現“Hot!”圖示。

為避免過熱及可能的損壞，閃光燈會自動增加回電時間來降低閃光燈溫度。請等待10分鐘再使用。

如果在出現“Hot!”圖示之後繼續使用閃光燈，閃光燈將不會冷卻，顯示幕上將會出現“Stop”圖示，請停止使用閃光燈，等待10分鐘使其冷卻後再使用。

同步埠和USB埠

1. 3.5mm同步墜可通過3.5mm同步線連接至引閃器或相機來引閃閃光燈。此墜只能輸入閃光信號，不能輸出。
2. USB埠用於固件升級。軟體最新公告及說明都會發佈在 Phottix網站上。

LED狀態指示燈

左邊LED指示燈：閃光就緒指示燈。快速閃光模式下，達到最小閃光電壓時亮綠燈。充滿電後，LED指示燈亮紅燈。

右邊LED指示燈：閃光曝光確認指示燈。如果獲得了標準的閃光曝光，閃光曝光確認指示燈將會亮藍燈約3秒。如果閃光曝光確認指示燈不亮，請靠近被攝體或增加相機的ISO設置。

外置電源埠

外置電源埠是Phottix專有設計，用於連接Phottix閃光燈線。外置電源埠可通過內附的轉接頭相容佳能CP-E4外置電池盒或其他相容的電池盒。

請注意：

• 即使使用外置電池盒，也必須在閃光燈中安裝內置電池。
• 請勿使用非相容佳能的外置電池盒。

液晶顯示幕顯示

Phottix Mitros閃光燈的液晶顯示幕上包括有關閃光燈設置和功能的重要資訊。

第一行：

1.閃光模式：顯示閃光燈的設置模式-ETTL，手動（M），頻閃（Multi），M（從屬模式），Multi（從屬模式）
2.變焦：顯示閃光燈變焦方式（自動變焦或手動變焦）和焦距
3.電池電量顯示，”Hot！”圖示，“Stop”圖示

第二行：

高速同步（HSS）/後簾同步（SCS）圖示

閃光包圍曝光，組，功率水準，EV，頻閃模式顯示（頻率和閃

光次數）

ETTL模式下：高速同步/後廉同步，閃光包圍曝光，EV

M模式下：高速同步/後簾同步，組，功率水準

Multi模式下：組，功率水準，頻率，閃光次數

第三行：

蜂鳴器圖示，-7°圖示，主控/從屬引閃區域一顯示頻道、主控/從屬模式及組資訊。

第四行：

閃光和曝光資訊：自訂功能圖示，光圈（f檔），閃光有效範圍，閃光比

自動存储功能

Phottix Mitros能夠保存閃光燈設置。即使關機重啟後，模式、功率水準等設置將會保存在閃光燈內。

設置閃光燈變焦

Phottix Mitros閃光燈燈頭具有兩種變焦方式- 自動變焦(Azoom)和手動變焦(Mzoom)。自動變焦時，焦距將會隨相機變焦鏡頭的改變而改變以提供最佳燈光效果；手動變焦時，用戶可自行設置閃光燈頭焦距。

設置步驟：

1. 按 按鈕。
2. 液晶顯示幕上的變焦調整區域將會閃爍顯示。
3. 按或 按钮將閃光燈頭變焦設置為自動變焦（Azoom）或所需的手動變焦（Mzoom）值。
4. 完成設置後，按 SET 按鈕確認。

請注意：

1. 在自動變焦模式（Azoom）下，閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置時，閃光燈焦距將會自動設置為50毫米，液晶顯示幕上會顯示“- - ”。燈頭從0度傾斜到-7度時，閃光燈焦距將不會改變。
2. 自動變焦（Azoom）只有在閃光燈頭設置為0度或-7度時才有效。
3. 在手動變焦模式（Mzoom）下，閃光燈頭從標準的0度前傾位置傾斜或旋轉到其他的位置時，閃光燈焦距將會保持原來的設置，不會改變。
4. 傳斜或旋轉閃光燈頭後，可以通過將自動變焦模式（Azoom）切換為手動變焦模式（Mzoom）來調節閃光燈焦距。

設置高速同步或後驅同步

Phottix Mitros閃光燈具有高速同步和後簾同步功能。詳情請參閱下文有關高速同步和後簾同步功能的詳細說明。

設置步驟：

1. 按按钮。
2. 按 按鈕將會在高速同步，後簾同步和前簾同步之間迴圈切換。

請注意：

只有ETTL模式和手動模式下具有高速同步和後驅同步功能，頻閃模式下沒有這兩項功能。

測試按鈕

按測試按鈕將會觸發閃光燈閃光，這可用於手動模式下測光。在無線主控模式下，按測試按鈕將會觸發由主控閃光燈控制的設置為同一個頻道的從屬閃光燈。測試閃光的輸出功率可以在自訂功能中設置（見下文C.Fn-07）。

自動待機功能

Phottix Mitros TTL閃光燈具備待機和自動關閉模式來節省電池電量。

1. 在非無線從屬模式下，90秒鐘沒有按鍵操作或沒有被引閃，閃光燈將進入自動待機模式，液晶顯示幕將無顯示，半按相機快門按鈕或按閃光燈上的測試按鈕可喚醒閃光燈。
2. 在無線從屬模式下，如果無按鍵操作或沒有被引閃，閃光燈在60分鐘後將進入從屬待機模式，液晶顯示幕上將顯示“IDLE”，全按相機快門按鈕或按主控閃光燈上的測試按鈕可喚醒從屬模式下的閃光燈。您可以選擇從屬待機計時器的時間-60分鐘或10分鐘（見下文C(fn-10）。當顯示幕上出現“IDLE”後，如果無按鍵操作或沒有被引閃，閃光燈在8小時後將進入從屬自動關閉電源模式，按閃光燈上的測試按鈕可喚醒閃光燈。您可以選擇從屬自動關閉電源的時間-8小時後或1小時後（見下文C(fn-11）。

造型閃光

1. 按相機上的景深預覽按鈕（如果相機上有）將會觸發閃光燈連續閃光約1秒。造型閃光有利於看到被攝體的光影效果和光平衡。
   2.所有模式（ETTL、頻閃和手動模式）下都可以使用造型閃光。
2. 普通拍攝和無線拍攝時都可以使用造型閃光，造型閃光可以通過自訂功能設置（見下文C.fn-02）。

請注意：

1. 過多使用造型閃光可能會導致過熱甚至損壞閃光燈，請勿連續使用造型閃光超過20次。
2. 如果過熱，閃光燈將會自動增加回電時間，直至閃光燈溫度降低到正常。

自動對焦（AF）輔助燈

1. 在低照度/低對比度條件下，Phottix Mitro內置的自動對焦輔助燈將會點亮來輔助自動對焦。閃光燈前面的自動對焦輔助燈將會在被攝體上投射一個聚焦目標。
2. 自動對焦輔助燈功能可以設置為開啟或關閉（見下文 C.fn-08）。

调整

Phottix Mitros閃光燈將會以1/3檔為增量調節閃光曝光補償（FEC）和閃光包圍曝光(FEB)。一些相機的自訂功能中可以將調整增量從1/3檔調為1/2檔，如果相機的自訂功能改變了，Phottix Mitros將會以1/2檔為增量調節。

閃光模式

Phottix Mitros閃光燈具有三種閃光模式：ETTL、手動（M）和頻閃（Multi）。

改變閃光模式：

1. 按 node 按鈕。
2. 閱光模式將會在ETTL、手動（M）和頻閃（Multi）模式之間迴圈切換。
   3.當前模式將會顯示在液晶顯示幕的左上方。

ETTL模式

在ETTL模式下，閃光燈和相機將會共同工作來計算拍攝圖像需要的正確曝光。全按快門按鈕，閃光燈將會發出一個預閃，在拍照前瞬間，相機將會使用此預閃計算出曝光和閃光功率。

闪光曝光補償-FEC

Phottix Mitros閃光燈可以在±3檔間以1/3檔為增量調節閃光曝光補償(FEC)。閃光曝光補償對於基於環境的需要而需要微調TTL系統的情況有很大幫助。

設置閃光曝光補償：

1. 按按鍵進入閃光曝光補償調節模式。
2. 按或 按钮將增加或減少閃光曝光補償值。
3. 按 SET 按钮退出闪光曝光補償調節模式。

請注意：

一些相機的自訂功能中可以將閃光曝光補償(FEC)和閃光包圍曝光(FEB)的調整增量從1/3檔調為1/2檔，如果相機的自訂功能改變了，Phottix Mitros將會以1/2檔為增量調節。

闪光包圈曝光-FEB

閃光包圍曝光(FEB)可用來自動改變一組照片的閃光功率。相機將記錄3張不同曝光的照片，1張按相機的計算正常曝光，1張相對曝光不足，1張相對曝光過度，用戶可自行設置曝光不足和曝光過度量。在拍攝移動的主體及在一個拍攝場景中有多種不同燈光效果的情況下，使用閃光包圍曝光可以確保記錄到合適曝光的照片。閃光包圍曝光也可用于高動態範圍攝影。

一些相機具備閃光曝光存储功能，詳情請查閱相機使用手冊。

設置閃光包圍曝光：

1. 按 SET 按钮。
2. 按 按鈕。“FEB0”圖示將會在液晶顯示幕上閃爍顯示。
3. 按和 按鈕調整包圍曝光量。
4. 設置完成後，按 set 按鈕確認。

請注意：

• 默認設置：拍完3張照片，閃光包圍曝光將會自動取消。閃光包圍曝光可以在自訂功能介面進行設置（見下文 C.fn-03）。
• 開光包圍曝光拍攝順序可以在自訂功能介面進行改變（見下文C(fn-04）。
• 閱光包圍曝光可以組合閃光曝光補償及閃光曝光鎖定使用（見下文）。
• 為獲得最佳效果，請將相機驅動模式設置為“單拍”，並確保在拍攝第2張和第3張照片前閃光燈已充滿電。
• 一些相機的自訂功能中可以將閃光曝光補償（FEC）和閃光包圍曝光（FEB）的調整增量從1/3檔調為1/2檔，如果相機的自訂功能改變了，Phottix Mitros將會以1/2檔為增量調節。

閃光曝光鎖定-FEL

閃光曝光鎖定（FEL）可用來在拍攝照片前鎖定閃光曝光量，這對於在使用手動點測光的情況下，在一個場景中有多種不同燈光效果很有幫助。

在ETTL模式下，按相機上的FEL按鈕（“*”按鈕）可以開啟閃光曝光鎖定功能，更多閃光曝光鎖定功能和使用詳情，請參閱相機使用手冊。

按FEL按鈕可以使閃光燈發出一個預閃，此預閃可用於在曝光過程中計算閃光功率，此閃光功率將會保存在相機記憶體中。相機取景器中將會顯示“FEL”圖示。

每按一次FEL按鈕，閃光燈將進行預閃並計算出一個新的曝光。全按相機上的快門按鈕時，閃光燈將會以鎖定的曝光量閃光。

請注意：

• 如果被攝體太遠，可能會導致曝光不足，“FEL”圖示會在相機取景器中閃爍顯示約0.5秒。
• 如果取景器中的被攝體太小，閃光曝光鎖定效果可能不太好。

高速同步-HSS

在高速同步模式下，相機/閃光燈最大同步速度可以達到相機的最大快門速度。在您需要使用光圈優先模式或限制環境光的情況下，高速同步功能將很有幫助。高速同步速度將可能隨相機型號的改變而改變，詳情請參閱相機使用手冊。

使用高速同步模式：

1.按 按鈕。
2. “HSS”圖示將會顯示在閃光燈的液晶顯示幕上。
3. 將快門速度設置為快於相機的閃光同步速度進行拍攝。

退出高速同步模式：

1. 按按钮2次。
2. 按按钮將會在高速同步、後驅同步和前驅同步模式之間迴圈切換。

請注意：

• 請檢查“HSS”圖示是否顯示在取景器中。

• 使用高速同步，將會大大地降低閃光功率和電池電量及減小閃光範圍。

後廉同步-SCS

後簾同步是在曝光快結束時觸發閃光燈，而不是在曝光開始時觸發閃光燈，它可以結合低快門速度達到創意性效果。

使用後廉同步：

1. 按按钮2次將會從前筆同步切換到高速同步，然後到後筆同步。
   2.取消後簾同步：按 按鈕1次，將會回到前簾同步模式。

請注意：

後篩同步功能在無線模式和頻閃模式下不可用。

手動（M）模式

在手動模式下，閃光燈將會以您設置的功率水準閃光。Phottix Mitros TTL閃光燈可以在1/1全功率至1/128功率（共8檔）之間以1/3檔為增量進行功率調節。相機的光圈和快門速度需要手動調節。為達到最佳效果，請將相機調為M-手動模式。

使用手動模式：

1. 按 按鈕直至閃光燈的液晶顯示幕上顯示“M”圖示。
2. 按SET按鈕進入功率調節螢幕。功率水準將會在螢幕上閃爍顯示。
3. 按或 按钮可以調整閃光功率。
4. 按SET按钮退出功率调節螢幕。
5. 當閃光就緒指示燈亮紅燈，表示閃光燈充滿電，可用於拍攝閃光。
6. 按 按鈕將會使閃光燈以您設置的手動功率水準閃光，這有利於測光。

請注意：

• 半按快門按鈕將會使有效的手動閃光功率範圍顯示在閃光燈液晶顯示幕上。

Multi:頻閃模式

使用Multi頻閃模式，可以發出一系列快速的閃光。您可以在Phottix Mitros閃光燈上設置功率、頻率和閃光次數。頻閃模式有利於在同一張照片上拍攝移動的被攝體的多個圖像以達到特殊效果。

頻閃的頻率（每秒的閃光次數，以Hz表示），總的閃光次數和功率水準可以設置。

使用頻閃模式：

1. 按按鈕直至“Multi”圖示顯示在閃光燈液晶顯示幕上。

2. 按按鈕調整頻閃設置。液晶顯示幕上將會從左至右顯示功率、頻率（HZ）和閃光次數。進入頻閃調整螢幕後，功率將會在螢幕上閃爍顯示。

3. 按 和 按鈕將會在功率、頻率（HZ）和閃光次數設置之間切換。
   4.當功率、頻率（HZ）和閃光次數圖示閃爍顯示時，按和 按鈕可相應地調整功率、頻率（HZ）和閃光次數。
4. 按SET按鈕退出調節螢幕。

請注意：

1. 過多使用頻閃可能會導致過熱甚至損壞閃光燈，請勿連續使用頻閃超過20次。
2. 如果過熱，閃光燈將會自動增加回電時間，直至閃光燈溫度降低到正常才可再次使用。

頻閃模式和快門速度

使用以下公式來確保正確的相機快門速度和不同的頻閃模式參數搭配使用：

閃光次數/閃光頻率=快門速度

例如，5次(閃光次數)/10赫茲（頻率）=0.5秒（快門速度）

這是一個粗略的參考，您還需要加快或減慢快門速度來得到預期的結果。

最大頻閃閃光次數

\( \mathrm{{Hz}} \) 闪光输出	1	2	3	4	5	6-7	8-9	10	11	12-14	15-19	20-50	60-199
1/4	7	6	5	4	4	3	3	2	2	2	2	2	2
1/8	14	14	12	10	8	6	5	4	4	4	4	4	4
1/16	30	30	30	20	20	20	10	8	8	8	8	8	8
1/32	60	60	60	50	50	40	30	20	20	20	18	16	12
1/64	90	90	90	80	80	70	60	50	40	40	35	30	20
1/128	100	100	100	100	100	90	80	70	70	60	50	40	40

如果閃光次數顯示為“N---”，不論閃光頻率是多少，最大閃光次數如下表所示。

Phottix Mitros TTL閃光燈具有無線引閃功能。安裝在相機上的閃光燈可通過光學脈衝調節和引閃遠端閃光燈。

Phottix Mitros還可以當作光感從屬燈（OS）被觸發。在OS模式下，其他鄰近的閃光燈可以觸發Mitros閃光燈（必須設置為手動模式）。

主控模式閃光燈必須安裝在相機上（或使用相容的相機內置閃光燈），遠端閃光燈必須設置為從屬模式。

無線引閃是通過主控閃光燈傳輸的光學脈衝完成的。所有閃光燈必須配位，閃光燈上的無線信號接收區域必須能夠光感到主控閃光燈的信號。此系統在戶外或強光區效果可能不會很好。

為增加性能和功率控制能力，請考慮組合使用Phottix OdinTTL引閃器和您的Phottix Mitros閃光燈。Phottix Odin通過無線電信號控制和引閃閃光燈，而不是光學脈衝，受環境的影響較小。

光感從屬（OS）模式

在光感從屬（OS）模式下，如果光感到另一個鄰近的閃光燈閃光，Phottix Mitros閃光燈將會觸發閃光。Mitros將會在手動模式下以設置的功率水準閃光。

設置OS模式：

1. 按住 (e) 按钮2秒進入無線設置介面。
2. 按按钮迴圈到OS模式。
3. 按 SET 按鈕確定並退出。
4. 閱光燈將會自動切換到手動（M）模式。
5. 設置功率水準。

請注意：

• 請勿在主控單元和從屬單元之間放置任何障礙物。障礙物會阻礙無線信號的傳輸。
• 請確保從屬閃光燈的無線信號接收區域朝向引閃的閃光燈。
  -TTL預閃將會觸發設置為OS模式的閃光燈。閃光燈將會在曝光之前觸發。請勿混合使用OS模式和其他TTL模式的閃光燈。
• 光感從屬模式與其他無線模式不同，光感從屬模式不涉及頻道。設置為光感從屬模式的閃光燈只要光感到其他任一閃光燈閃光，它就會觸發閃光。

無線設置

閃光燈必須設置為主控或從屬模式。主控閃光燈必須安裝在相機上來控制遠端（從屬）閃光燈。主控閃光燈和從屬閃光燈必須設置為相同的頻道，從屬閃光燈必須設置組，主控閃光燈必須設置閃光比。

设置主控模式：

1. 按住 ( 一 & 一 一 & 一 ) 按钮2秒進入無線設置介面。
2. 按和 按鈕將在主控單元閃光、主控單元不閃光、從屬單元、光感從屬和關閉模式之間迴圈切換。

3.選擇主控單元閃光或主控單元不閃光模式
4. 按鈕將會使主游標從主控選擇切換至頻道和比率方式選擇。
5.選擇傳輸頻道。
6.選擇比率方式（見下文）。
7. 設置完成後，按SET 按钮確認並退出。

主控單元閃光模式：拍照時，相機上的主控閃光燈將會觸發閃光。

主控單元不閃光模式：拍照時，相機上的主控閃光燈將不會觸發閃光，而只會發出一個短脈衝光來與從屬閃光燈保持通訊，它將不會參與曝光。

設置從屬模式：

1. 按住 pui 按钮2秒進入無線設置介面。
2. 按和 按鈕按鈕將在主控單元閃光、主控單元不閃光、從屬單元、光感從屬和關閉模式之間迴圈切換。
   3.選擇從屬單元。
3. 按 按鈕將會使游標從從屬選擇切換至頻道和組選擇。
   5.選擇傳輸頻道。
   6.選擇組：A、B和C。
4. 設置完成後，按 按鈕確認並退出。
5. 當從屬閃光燈準備就緒，它上面的自動對焦輔助燈將每秒閃爍一次。
6. 將從屬單元設置為Multi或M模式-按住 按鈕約2秒。
7. 使用箭頭按鈕設置功率水準或頻閃頻率/閃光次數。

請注意：

• 請確保主控閃光燈和從屬閃光燈設置為相同的頻道(1-4)。
• 請勿在主控單元和從屬單元之間放置任何障礙物。障礙物可能會阻礙無線信號的傳輸。
• 使用無線反射閃光時，請確保從屬閃光燈的無線信號接收區域朝向主控閃光燈。
• 如果只使用一個閃光燈，請將無線設置為“OFF”。

傳輸頻道

Phottix Mitros無線系統有4個傳輸頻道：1、2、3和4。主控閃光燈發出的信號通過這4個頻道傳輸至從屬閃光燈，如果主控閃光燈和從屬閃光燈的頻道設置不一致，從屬閃光燈將不會被引閃。

使用無線引閃

將安裝在相機上的閃光燈設置為主控模式，將遠端閃光燈設置為從屬模式，按快門按鈕將會引閃主控閃光燈（如果設置為主控單元閃光模式）和設置為從屬模式的閃光燈（在主控閃光燈的工作範圍內）。相機和閃光燈將會給畫面測光並在TTL模式引閃閃光燈以提供合適的曝光。

比率方式

主控閃光燈可以按照不同的比率方式控制從屬閃光燈，包括以下3種方式：

ETTL模式

A+B+C 3組閃光燈均以總輸出量的平均值閃光。

A:BC A組和B組的閃光輸出可以通過閃光比進行設置（見下文）。C組是獨立的，它的閃光輸出由相機決定。

A組和B組的EV補償可以設置。

1. 退出閃光比設置螢幕後按SET 按鈕。
2. 按 或 按鈕來調節A組和B組的EV水準。
   3.C組的EV補償也可以調節。
3. 設置完閃光比後按 按鈕將會使游標移動到C組的EV調節區域。
4. 按或 按鈕調節C組的EV水準。

A:B A組和B組的閃光輸出可以通過閃光比進行設置（見下文）。C組是不可調節的，C組將不會閃光。

A組和B組的EV補償可以設置。

1. 退出閃光比設置螢幕後按 按鈕。
2. 按 或 箭頭按鈕來調節A組和B組的EV水準。

設置和調節比率方式

ETTL模式

1. 按住 按鍾2秒進入無線設置頁面。
2. 按和二按钮將在主控單元閃光、主控單元不閃光、從屬單元、光感從屬和關閉模式之間迴圈切換。
   3.選擇主控單元閃光或主控單元不閃光模式。
   4.按 按鈕將會使游標從主控選擇切換至頻道和比率選擇。
   5.選擇傳輸頻道。
   6.選擇比率方式。按和 按鈕將在A+B+C、A:B 和A:BC之間迴圈切換。
   7.A:B或A:BC閃爍顯示後，按按鈕將使游標移至比率選項下方的閃光比調節區域。
3. 按按钮可以調節閃光比，調節範圍：1:1 至 1:8（可調檔位：1：1.5、1:2、1:3、1:4、1:6、1:8）。
4. 按 按鈕可以調節比率，調節範圍：1:1至8:1（可調檔位：1.5:1、2:1、3:1、4:1、6:1、8:1）。
5. 設置完成後，按 SET 按钮確認並退出。

手動模式

A+B+C 在手動模式下，3組閃光燈均以設置的同一閃光輸出量閃光。

A:B:C每組閃光燈的閃光輸出可由用戶單獨設置（見下文）。每組都是獨立的，互不影響。

A:B A組和B組的閃光輸出可由用戶單獨設置（見下文）。C組是不可調節的，C組將不會閃光。

設置和調節手動模式

1. 按按钮將閃光模式切換為手動（M）模式。

2. 按住 按钮2秒進入無線設置頁面。

3. 按和 按钮按在主控單元閃光、主控單元不閃光、從屬單元、光感從屬和關閉模式之間迴圈切換。
   4.選擇主控單元閃光或主控單元不閃光模式。

4. 按 按钮將使游標從主控選擇切換至頻道和比率方式選擇。
   6.選擇傳輸頻道。
   7.選舉比率方式。按和 按鈕將在A+B+C、AB 和A:B:C之間迴圈切換。
5. 設置完成後，按SET 按鈕確認並退出。
6. 按SET按鈕調節功率水準。
7. 按 或 按鈕將改變閃光功率水準（在1/1至 1/128之間以1/3檔為增量進行調節）。
8. 按 鍾將會從A組依次切換到B組和C組，按 按 鍾將從C組依次切換到B組和A組（如適用）。
9. 按按钮退出功率水準調節模式。

頻閃模式

A+B+C三組閃光燈均以相同的功率水準、頻率和閃光次數閃光。

A:B:C每組閃光燈的功率水準可由用戶單獨設置（見下文）。A、B和C三組的頻率和閃光次數是相同的，且只能在A組調節。
A:B A組和B組的閃光輸出可通過功率水準由用戶單獨設置（見下文）。A組和B組的頻率和閃光次數是相同的，且只能在A組調節。C組是不可調節的，C組將不會閃光。

設置和調節頻閃模式

1. 按按鈕，將閃光模式切換為頻閃模式。
2. 按住 按钮2秒進入無線設置頁面。
3. 按和 按鈕將在主控單元閃光、主控單元不閃光、從屬單元、光感從屬和關閉模式之間迴圈切換。
   4.選擇主控單元閃光或主控單元不閃光模式。
   5.按 按鈕將使游標從主控選擇切換至頻道和比率方式選擇。
   6.選擇傳輸頻道。
   7.選擇比率方式。按 和 按鈕將在A+B+C、A:B和A:B:C之間迴圈切換。
4. 設置完成後，按 按鈕確認並退出。
5. 按 SET 按鈕調節功率水準。
6. 按或 按鍾可以改變閃光功率水準（在1/1至1/128之間以1/3增為增量進行調節）。
7. 按 錨將會從A組依次切換到B組和C組，然後按 按鈕將從C組依次切換到B組和A組（如適用），且可設置選擇的組的功率水準。
   12 在迴圈完組選擇之後按 按鈕將會使游標切換至頻率和閃光次數選擇。
8. 按或 按鈕可以改變頻率和閃光次數。頻率和閃光次數只能在A組設置，且這些設置將會應用於B組或C組（如適用）。
9. 按SET按钮退出功率水準調節模式。

自訂功能

Phottix Mitros TTL閃光燈具備許多可編輯的自訂功能。編輯自訂功能步驟如下：

1. 按住 按鍾2秒將進入自訂功能功能表螢幕。
2. 按或 按鈕將迴圈自訂功能功能表項目-C.Fn

00至C.Fn15。

1. 按 或 按鈕可在功能表內改變自訂功能。
2. 按 鍵退出自訂功能功能表。

自訂功能表格

自訂功能 編號	功能	設置編號	設置和說明
C.Fn 00	距離單位	0-Meters(m)	米
		1-Feet(Ft)	英尺
C.Fn 01	自動待機	0-Enable	開啟
		1-Disable	關閉
C.Fn 02	造型閃光	0-Depth of field	開啟(景深預覽按鈕)
		1-Test firing key	開啟(測試按鈕)
		2-Both	開啟(景深預覽按鈕和測試按鈕)
		3-Disable	關閉
C.Fn 03	閃光包圍曝光自动取消	0-Enable	開啟
		1-Disable	關閉
C.Fn 04	閃光包圍曝光順序	0-0→-→+	0→-→+
		1--→0→+	-→0→+
C.Fn 06	快速閃光-□	0-Disable	關閉
		1-Enable	開啟
C.Fn 07	測試閃光	0-1/32	以1/32功率輸出
		1-Full output	全功率輸出
C.Fn 08	自動對焦輔助燈	0-Enable	開啟
		1-Disable	關閉
C.Fn 09	圖像感應器尺寸的自動放大	0-For sensor size	開啟
		1-Disable	關閉
C.Fn 10	從屬單元待機計時器	0-60 minutes	60分鐘
		1-10 minutes	10分鐘
C.Fn 11	從屬自動關閉電源	0-After 8 hours	8小時後
		1-After 1 hour	1小時後
C.Fn 12	電源供電	0-Int. and Ext. source	內置和外置電源
		1-External Power	僅外置電源
C.Fn 13	蜂鳴聲確認	0-Enable	開啟
		1-Disable	關閉
C.Fn 14	自動背光燈	0-Enable	開啟
		1-Disable	關閉
C.Fn 15	TTL個人偏好	+EV	加EV
		-EV	減EV

快速閃光功能

快速閃光功能允許閃光燈以全功率的1/2至1/6進行閃光。快速閃光回電時間較快。快速閃光對於短距離內的抓拍很有幫助。

快速閃光功能可以用於連拍模式，您可以在自訂功能中選擇快速閃光用於連拍模式功能開啟或關閉（見上文C.Fn-06）。

請注意：

快速閃光以閃光為優先。使用快速閃光拍攝較遠處景物時，可能會導致曝光不足。

自動背光燈

如果沒有按键操作，背光燈將會亮8秒後熄滅。如果自動背光燈功能開啟，按任一按鈕將會使它點亮；如果自動背光燈設置為關閉，按模式按鈕將使其點亮。

TTL個人偏好

當閃光燈使用在不同的相機上時，TTL可能會稍有不同。TTL個人偏好（C.fn-15）功能允許用戶在±3檔間以1/3檔為增量進行微補償，它是基於相機標準TTL的個人偏好的調節，且TTL個人偏好設置能夠保存在閃光燈內。當設置好偏好的EV後，此補償將會應用於TTL模式下的照片拍攝。在正常的使用過程中，此EV補償將不會顯示在閃光燈液晶顯示幕上。

閃光燈恢復預設值

1.同時按住MOE 和 SET 按鈕3秒。
2. 閱光燈將會恢復出廠設置。
3.所有自訂功能將會重設為出廠預設值。

閃光燈資訊顯示

如需技術支援或進行軟體升級，有可能需要檢查Phottix Mitros閃光燈資訊。硬體版本、軟體版本、圖示庫及序號資訊顯示步驟如下：

1. 閃光燈開啟後按 按鈕。
2. 按任一按鈕可以取消閃光燈資訊顯示，回到液晶顯示幕顯示介面。

閃光燈電容器的物理變化：

如果閃光燈一段時間內未使用，閃光燈內的電容器會發生物理變化。請每三個月將閃光燈開啟至少10分鐘以避免電容器的物理變化。

規格參數

閃光模式：E-TTL和E-TTLII、手動和頻閃

閃光指數：58/190（105mm焦距，ISO 100，以米/英尺為單位）

閃光覆蓋範圍：24-105mm（使用廣角散光板為14mm）

手動變焦（閃光燈焦距可隨閃光燈/相機的設置而改變）

旋轉：360度，向上-向下：-7度至90度

閃光曝光補償（FEC）：手動

閃光包團曝光（FEB）：在±3檔間以1/3檔為增量調節（可以組合使用手動閃光曝光補償和閃光包團曝光）

同步方式：前濂同步，後濂同步和高速同步

频閃閃光：1-199Hz

閃光曝光確認：E-TTL模式下藍色指示燈亮起

閃光燈充電（使用AA型鈍性電池）

充電時間/閃光就緒指示燈：

普通閃光：約0.1至5秒/紅色指示燈亮起

快速閃光：約0.1至2.5秒/綠色指示燈亮起

外置電源：相容Phottix電池盒和佳能CP-E4電池盒(需使用特定的轉接頭)

省電模式：非無線從屬模式：90秒鐘；無線從屬模式：60分鐘

無線閃光

傳輸方法：光學脈衝

频道：4

無線選項：OFF、Master、Slave和OS（關閉、主控單元、從屬單元和光感從屬）

傳輸範圍（約）：12-16米/39.36-52.48英尺(室内)，7-9米/22.96-29.52英尺(室外)

接收角度：±40度（水準），±30度（垂直）

可控制從屬單元組：3組(A、B和C)

闪光比控制：1:8-1:1-8:1

待機電流：睡眠模式下≤100uA.
