MANUALE UTENTE RTAC 2502410 EINHELL

Attenzione! Nellʼusare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per lʼuso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date lʼapparecchio ad altre persone consegnate loro queste istruzioni per lʼuso insieme allʼapparecchio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

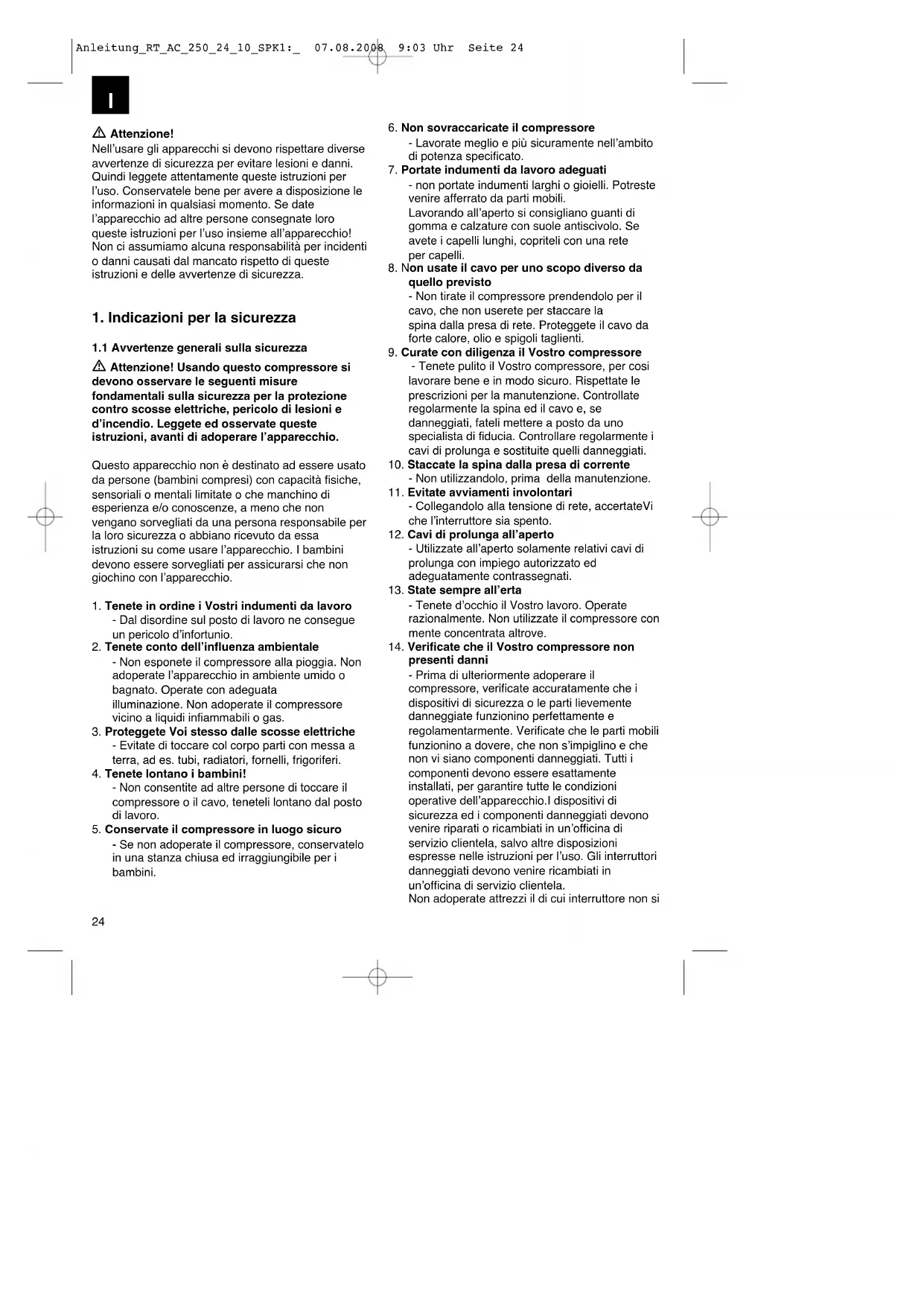

1. Indicazioni per la sicurezza

1.1 Avvertenze generali sulla sicurezza

Attenzione! Usando questo compressore si devono osservare le seguenti misure fondamentali sulla sicurezza per la protezione contro scosse elettriche, pericolo di lesioni e dʼincendio. Leggete ed osservate queste istruzioni, avanti di adoperare lʼapparecchio. Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare lʼapparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con lʼapparecchio.

1. Tenete in ordine i Vostri indumenti da lavoro

- Dal disordine sul posto di lavoro ne consegue un pericolo dʼinfortunio.

2. Tenete conto dellʼinfluenza ambientale

- Non esponete il compressore alla pioggia. Non adoperate lʼapparecchio in ambiente umido o bagnato. Operate con adeguata illuminazione. Non adoperate il compressore vicino a liquidi infiammabili o gas.

3. Proteggete Voi stesso dalle scosse elettriche

- Evitate di toccare col corpo parti con messa a terra, ad es. tubi, radiatori, fornelli, frigoriferi.

4. Tenete lontano i bambini!

- Non consentite ad altre persone di toccare il compressore o il cavo, teneteli lontano dal posto di lavoro.

5. Conservate il compressore in luogo sicuro

- Se non adoperate il compressore, conservatelo in una stanza chiusa ed irraggiungibile per i bambini.

6. Non sovraccaricate il compressore

- Lavorate meglio e più sicuramente nellʼambito di potenza specificato.

7. Portate indumenti da lavoro adeguati

- non portate indumenti larghi o gioielli. Potreste venire afferrato da parti mobili. Lavorando allʼaperto si consigliano guanti di gomma e calzature con suole antiscivolo. Se avete i capelli lunghi, copriteli con una rete per capelli.

8. Non usate il cavo per uno scopo diverso da

quello previsto - Non tirate il compressore prendendolo per il cavo, che non userete per staccare la spina dalla presa di rete. Proteggete il cavo da forte calore, olio e spigoli taglienti.

9. Curate con diligenza il Vostro compressore

- Tenete pulito il Vostro compressore, per cosi lavorare bene e in modo sicuro. Rispettate le prescrizioni per la manutenzione. Controllate regolarmente la spina ed il cavo e, se danneggiati, fateli mettere a posto da uno specialista di fiducia. Controllare regolarmente i cavi di prolunga e sostituite quelli danneggiati.

10. Staccate la spina dalla presa di corrente

- Non utilizzandolo, prima della manutenzione.

11. Evitate avviamenti involontari

- Collegandolo alla tensione di rete, accertateVi che lʼinterruttore sia spento.

12. Cavi di prolunga allʼaperto

- Utilizzate allʼaperto solamente relativi cavi di prolunga con impiego autorizzato ed adeguatamente contrassegnati.

13. State sempre allʼerta

- Tenete dʼocchio il Vostro lavoro. Operate razionalmente. Non utilizzate il compressore con mente concentrata altrove.

14. Verificate che il Vostro compressore non

presenti danni - Prima di ulteriormente adoperare il compressore, verificate accuratamente che i dispositivi di sicurezza o le parti lievemente danneggiate funzionino perfettamente e regolamentarmente. Verificate che le parti mobili funzionino a dovere, che non sʼimpiglino e che non vi siano componenti danneggiati. Tutti i componenti devono essere esattamente installati, per garantire tutte le condizioni operative dellʼapparecchio.I dispositivi di sicurezza ed i componenti danneggiati devono venire riparati o ricambiati in unʼofficina di servizio clientela, salvo altre disposizioni espresse nelle istruzioni per lʼuso. Gli interruttori danneggiati devono venire ricambiati in unʼofficina di servizio clientela. Non adoperate attrezzi il di cui interruttore non si Anleitung_RT_AC_250_24_10_SPK1:_ 07.08.2008 9:03 Uhr Seite 24I

lascia né accendere e né spegnere.

Per ragioni della Vostra sicurezza, adoperate solamente attrezzi addizionali ed accessori che sono specificati nelle modalità dʼimpiego o consigliati oppure specificati dal produttore stesso. Lʼuso di attrezzi necessari o di accessori, non specificati nelle istruzioni per lʼuso o nel catalogo, possono rappresentare un pericolo personale di lesione per Voi stesso.

16. Riparazioni soltanto da un elettricista

specializzato - Fare effettuare eventuali riparazioni soltanto da un elettricista specializzato, altrimenti lʼoperatore potrebbe incorrere in gravi infortuni.

Quando utilizzate il compressore indossate cuffie antirumore.

18. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o da un elettricista specializzato così da evitare incidenti.

1.2 Avvertenze di sicurezza per lavori da

eseguire con aria compressa e pistole di soffiaggio Organo compressore e condutture raggiungono alte temperature durante il funzionamento. Toccandoli ci si potrebbe scottare. I gas o i vapori assorbiti dallʼorgano compressore devono essere senza sostanze aggiuntive, le quali potrebbero causare incendi ed esplosioni nellʼorgano compressore. Staccando lʼorgano di raccordo del tubo, lo si dovrà tenere fermo con la mano, per cosi evitare ferite causate dal tubo rapidamente retrocedente. Lavorando con la pistola soffiaaria compressa, portare gli occhiali protettivi. I corpi estranei e le particele soffiate via possono facilmente causare delle ferite. Non puntare la pistola soffiaaria compressa contro persone o indumenti portati sul corpo.

1.3 Avvertenze di sicurezza per quando si

spruzza colore Non lavorate con vernici o solventi con punto dʼinfiam-mabilità inferiore ai 55° C. Non si devono riscaldare le vernici o i solventi. Lavorando liquidi nocivi alla salute, si dovrà utilizzare dispositivi filtranti protettivi (maschere per il viso). Osservate anche le dichiarazioni fatte dal produttore di queste sostanze riguardanti le misure di sicurezza. Durante il procedimento di spruzzatura, nonché sul luogo di lavoro, non si deve fumare. Anche i vapori emessi dai colori sono facilmente infiammabili. Focolari, luce aperta o macchine produttrici di scintille non devono trovarsi oppure operare sul luogo. Non custodire o consumare nella stanza da lavoro cibi o bevande. I vapori emessi dai colori sono nocivi. Si devono osservare le indicazioni ed i codici dell'Ordinamento sulle sostanze pericolose applicati sulle confezioni dei materiali lavorati. Eventualmente si devono prendere ulteriori misure di protezione, in particolare l'uso di indumenti e maschere adatti. Il volume della stanza da lavoro deve superare i 30 m

, e si deve far si che lo cambio dellʼaria sia garantito durante la spruzzatura o lʼasciugamento. Non spruzzare contro vento. Spruzzando delle sostanze infiammabili oppure pericolose, osservare le disposizioni prefissate dalle autorità di polizia locale. Utilizzandolo col tubo a pressione in PVC non operare con benzina di prova, alcole butilico e cloruro metilico (riduzione della longevità).

1.4 Esercizio di contenitori a pressione

Chi si serve di un recipiente a pressione, dovrà tenere lo stesso in stato regolamentare, servirsene e sorvegliarlo regolamentarmente e a fare tempestivamente eseguire i lavori di manutenzione necessari, nonché a prendere le misure di sicurezza rispettivamente occorrenti. Lʼispettorato può singolarmente ordinare le necessarie misure di sorveglianza. Non ci si deve servire di un recipiente in pressione evidenziante dei difetti, i quali potrebbero causare danni agli operatori o a terzi. Si deve controllare regolarmente che il serbatoio a pressione non presenti danni come ad es. ruggine. Se notate dei danni, rivolgetevi all'officina del servizio assistenza clienti. Conservate bene le Avvertenze sulla sicurezza. Anleitung_RT_AC_250_24_10_SPK1:_ 07.08.2008 9:03 Uhr Seite 25I

2. Descrizione dellʼapparecchio

1. Filtro dellʼaria di aspirazione

5. Accoppiamento rapido (aria compressa regolata)

6. Manometro (indica la pressione impostata)

7. egolatore di pressione

8. Interruttore ON/OFF

9. Impugnatura di trasporto

10. Valvola di sicurezza

11. Tappo a vite di scarico dellʼacqua di condensa

12. Manometro (indica la pressione del serbatoio)

13. Accoppiamento rapido (aria compressa non

14. Astina dellʼolio (apertura di riempimento olio)

15. Tappo a vite di scarico dellʼolio

3. Settore dʼimpiego

Il compressore serve per produrre aria compressa per utensili azionati con aria compressa. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Lʼapparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. Lʼutilizzatore/lʼoperatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Collegamento rete elettrica: 230 V ~ 50 Hz Potenza del motore kW/PS: 1,6/2,2 Modalità operativa S3 50% 10 min Numero giri del compressore/min

: 2850 Pressione al funzionamento in bar: 10 Volume del recipiente a pressione (in litri): 24 Potenza teorica dʼassorbimento l/min: 250 Livello potenza acustica L

in dB: 92,4 Livello intensità acustica L

in dB: 72,4 Tipo die protezione: IP 20 Peso dellʼapparecchio in kg: 26 Modalità operativa S3 50% - 10min: S3 = Esercizio intermittente senza influsso sul processo di avviamento. Ciò significa che per un periodo di 10 min il tempo max. di esercizio è del 50% (5 min).

5. Avvertenze sul collocamento

Verificate che lʼapparecchio non presenti danni di trasporto. Comunicare tempestivamente gli eventuali danni rilevati allʼimpresa trasporti, che ha provveduto alla consegna del compressore. Il collocamento del compressore dovrebbe avvenire vicino al consumatore. Sono da evitare lunghe condutture dellʼaria e lunghe condutture di raccordo (cavi di prolunga). Verificate che lʼaria assorbita sia asciutta e senza polvere. Non collocare il compressore in una stanza umida o bagnata. Il compressore deve venire usato soltanto in luoghi adatti (ben aerati, temperatura ambiente +5°C - +40°C). Il luogo deve essere privo di polvere, acidi, vapori, gas esplosivi o infiammabili. Il compressore è adatto per lʼuso in luoghi asciutti. Lʼuso non è concesso nelle zone dove si lavora con spruzzi dʼacqua. Prima della messa in esercizio si deve controllare il livello dellʼolio nella pompa del compressore. Anleitung_RT_AC_250_24_10_SPK1:_ 07.08.2008 9:04 Uhr Seite 26I

6. Montaggio e messa in esercizio

Attenzione! Prima della messa in esercizio montate assolutamente lʼapparecchio in modo completo!

6.1 Montaggio delle ruote (Fig. 3)

Le ruote accluse devono venire montate secondo la figura 5.

6.2 Montaggio delle gambe (4)

Le gambe (4) accluse devono venire montate secondo la Fig. 6. 6.3. Montaggio del filtro dellʼaria (1) Togliete il tappo di trasporto con un cacciavite o utensile simile e avvitate saldamente allʼapparecchio il filtro dellʼaria (1). (Fig. 7) 6.4. Sostituzione del tappo di chiusura dellʼolio (14) Con un cacciavite togliete il coperchio dellʼapertura di riempimento dellʼolio e mettete lʼastina dellʼolio acclusa (14) in tale apertura. (Fig. 8) .

6.5 Montaggio della maniglia di trasporto (9)

Avvitate la maniglia di trasporto (9) al compressore come mostrato nelle Fig. da 9 a 10.

6.6 Allacciamento alla rete

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Questʼultima può venire collegata a qualsiasi presa con messa a terra 230V ~ 50 Hz protetta con 16 A. Prima della messa in esercizio fate attenzione che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dellʼapparecchio. I cavi lunghi di alimentazione nonché prolunghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire lʼavvio del motore. In caso di basse temperature inferiori a +5°C lʼavvio del motore può essere più difficile.

6.7 Interruttore ON/OFF (8)

Il compressore viene inserito tirando il pulsante rosso (8). Per disinserire il compressore si deve premere il pulsante rosso (8). (Fig. 2)

6.8 Impostazione della pressione (Fig. 1)

Con il regolatore della pressione (7) si può impostare la pressione sul manometro (6). La pressione impostata può essere prelevata sullʼaccoppiamento rapido (5).

6.9 Regolazione del pulsante

Il pulsante è stato regolato nello stabilimento. Pressione dʼaccensione 6 bar Pressione di spegnimento 8 bar

7. Pulizia e manutenzione

Attenzione! Prima di qualsiasi lavoro di pulizia e di manutenzione staccate la spina dalla presa di corrente. Attenzione! Attendete fino a quando il compressore si sia completamente raffreddato! Pericolo di ustioni! Attenzione! Prima di ogni lavoro di pulizia e manutenzione si deve eliminare la pressione del serbatoio!

Tenete i dispositivi di protezione il più possibile liberi da polvere e sporco. Strofinate lʼapparecchio con un panno pulito o soffiatelo con lʼaria compressa a pressione bassa. Consigliamo di pulire lʼapparecchio subito dopo averlo usato. Pulite lʼapparecchio regolarmente con un panno asciutto ed un poʼ di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dellʼapparecchio. Fate attenzione che non possa penetrare dellʼacqua allʼinterno dellʼapparecchio. Il tubo e gli strumenti di spruzzo devono essere separati dal compressore prima della pulizia. Il compressore non deve venire pulito con acqua, solventi ecc.

7.2 Acqua di condensa

Lʼacqua di condensa deve essere scaricata ogni giorno aprendo la valvola di scarico (11) (sul fondo del recipiente a pressione). Attenzione! Lʼacqua di condensa del recipiente a pressione contiene tracce di olio. Smaltite lʼacqua di condensa in modo rispettoso dellʼambiente in un apposito centro di raccolta.

7.3 Valvola di sicurezza (10)

La valvola di sicurezza è impostata sulla massima pressione consentita per il recipiente a pressione. Non è consentito modificare la regolazione della valvola di sicurezza o togliere il sigillo di piombo. La valvola di sicurezza deve essere attivata di quando Anleitung_RT_AC_250_24_10_SPK1:_ 07.08.2008 9:04 Uhr Seite 27in quando in modo che funzioni correttamente in caso di necessità. Tirate brevemente lʼanello fino a quando si sente lʼaria compressa che fuoriesce. Poi mollate di nuovo lʼanello.

7.4 Controllare regolarmente il livello dellʼolio

Mettete il compressore su una superficie piana e liscia. Svitate lʼastina dellʼolio (Fig. 8/Pos. 14) ruotandola verso sinistra e pulite lʼastina di misura. Reinserite lʼastina di misurazione nel bocchettone di riempimento fino alla battuta, svitatela e leggete il livello dellʼolio in posizione orizzontale. Il livello dellʼolio deve trovarsi tra MAX e MIN dellʼastina di misurazione (Fig. 8). Cambio dellʼolio: olio consigliato: SAE 15W/40 o equivalente. La prima carica di olio deve essere sostituita dopo 100 ore di esercizio. In seguito si deve scaricare lʼolio ogni 500 ore di esercizio e riempire di olio nuovo.

7.5 Cambio dellʼolio

Spegnete il motore e staccate la spina dalla presa di corrente. Dopo di aver scaricata lʼeventuale pressione dellʼaria presente, potete svitare il tappo a vite di scarico dellʼolio (15) della pompa del compressore. Per evitare che lʼolio fuoriesca in modo incontrollato tenete sotto una piccola canaletta di lamiera e raccogliete lʼolio in un recipiente. Se lʼolio non fuoriesce completamente consigliamo di inclinare leggermente il compressore. Smaltite lʼolio usato negli appositi centri di raccolta. Una volta scaricato lʼolio rimettete il tappo di scarico a vite (15). Versate lʼolio nuovo attraverso lʼapposita apertura (14) fino a raggiungere il livello designato. Poi rimettete lʼastina dellʼolio (14).

7.6 Pulizia del filtro di aspirazione (1)

Il filtro di aspirazione impedisce che vengano aspirati polvere e sporco. Questo filtro deve essere pulito almeno ogni 300 ore di esercizio. Un filtro di aspirazione ostruito riduce notevolmente il rendimento del compressore. Togliete il filtro dal compressore ed allentate la vite ad alette sul filtro stesso. Ora potete togliere il filtro dalle due metà dellʼinvolucro in plastica, pulirlo dando dei leggeri colpetti e dirigendo su di esso un getto di aria compressa a bassa pressione (ca. 3 bar) e poi rimontarlo. (Fig. 11)

Attenzione! Staccate la spina dalla presa di corrente, sfiatate lʼapparecchio e tutti gli utensili ad aria compressa ad esso collegato. Tenete il compressore in modo tale che non possa essere messo in funzione da persone non autorizzate. Attenzione! Tenere il compressore solo in un ambiente asciutto e non accessibile per persone non autorizzate. Non ribaltarlo, conservarlo solo diritto!

7.8 Commissione dei pezzi di ricambio

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue: modello dellʼapparecchio numero dellʼarticolo dellʼapparecchio numero dʼident. dellʼapparecchio numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

8. Smaltimento e riciclaggio

Lʼapparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. Lʼapparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o allʼamministrazione comunale!

9. Possibili cause di anomalie

Problema Causa Soluzione Il compressore non funziona 1. Manca la tensione di rete 1. Controllare cavo, spina di rete, fusibile e presa di corrente

2. Tensione di rete troppo bassa 2. Evitate cavi di prolunga troppo

lunghi. Usate cavi di prolunga con una sezione sufficiente del conduttore

3. Non farlo funzionare ad una

temperatura esterna inferiore a +5°C

4. Motore surriscaldato 4. Fate raffreddare il motore ed

eventualmente eliminate la causa del surriscaldamento Il compressore funziona, ma non produce aria compressa

1. Valvola antiritorno perde 1.Sostituite la valvola antiritorno

2. Guarnizioni rovinata 2. Controllate le guarnizioni, fare

sostituire le guarnizioni difettose da unʼofficina specializzata

3. Tappo a vite di scarico

dellʼacqua di condensa (11) perde

3. Serrate a mano il tappo a vite.

Controllate la guarnizione della valvola, eventualmente sostituitela Il manometro indica pressione, ma gli utensili non funzionano

1. Perdite nei collegamenti del

1. Controllate il tubo dellʼaria

compressa, eventualmente sostituitelo

2. Perdite allʼaccoppiamento rapido 2. Controllate ed eventualmente

sostituite lʼaccoppiamento rapido

3. Impostata pressione troppo

bassa sul regolatore di pressione

3. Aprite maggiormente il

La ristampa o lʼulteriore riproduzione, anche parziale, della documentazione o dei documenti dʼaccompagnamento dei prodotti è consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH.

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l’apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all’indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri diritti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed è limitata all’eliminazione di queste anomalie o alla sostituzione dell’apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l’uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall’uso improprio o illecito (come per es. sovraccarico dell’apparecchio o utilizzo di utensili o accessori non consentiti), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell’apparecchio (come per es. sabbia, pietre o polvere), dall’impiego della forza o dall’influsso esterno (come per es. danni dovuti a caduta) e dall’usura normale e dovuta all’impiego. Il diritti di garanzia decadono quando sono già effettuati interventi sull’apparecchio.

3. Il periodo di garanzia è 2 anni e inizia alla data d’acquisto dell’apparecchio. I diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell’apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l’apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vostri diritti di garanzia inviate l’apparecchio difettoso franco di porto all’indirizzo
