MANUALE UTENTE Dandy 24 WAYSCRAL

Grazie e gratulazioni per aver acquistato la vostra bici ad assistenza electrifica Wayscarla la vostra bici e dotata di un'assistenza electrifica alla pedalata che facilità i vostri spostam

L'assistenza ha come obiettivo quello di fornire un supplemento alla pedalata. Nell'stantiene in cui cominciate a pedale, il motore si attiva e vi auita nelle sforzo. L'assistenza varia in funzione della velocità delle bici: elevata alla partenza, meno sostenue quando la bici è in viaggio, assente quando la bici raggiunge i 25 km/h.

E' importante conservedare quello manuale che vi permiettarà di regolaro correttamente la vostra bici e fare una buona manutenzione. Quanto lavorale devese lesso le prima del primo utilizzato.

Questa bici ad assistenza elettrica per agli Wayscrl è stata concepita seguito le richieste dellenorme Europee: EN 14764 et EN 15194, che sono conformi ai requisiti di sicurezza.

INDICE

I. AVERTENZE / PRECAUZIONI 56

II. PRIMA MESSA SU STRADA / REGOLAZIONI 56

1) Messa in posa degli elementi di sicurezza 56
2) Sella e manubrio 57
3)Gomme 58
4)Freni 58
5) Velocità 59
6) Atre parti 60

III. ASSISTENZA ALLA PEDALATA, BATTERIA E CARICATORE 60

1)Assistenza alla pedalata 60
2) Battery 66
3) Caricatore 68

IV. MANUTENZIONE 68

1) Revisioni 69
2) Manutenzione generale 69

V.SERVIZIO POST VENDITA 70

1) Pezzi di ricambio 70
2) Garanzia applicabile 70
3) Funzionamento e Riparazione 70

Allegato : specifiche tecniche 72

L.AVERTENZE/PRECAUZIONI

Per famigliarizzare con il vostro veicolo, scagliete un luogo sicuro, lontano alla circolazione.
L'assistenza peut attivarsi con molta forza, verificate che i manubrio sua ben dritto e che la via sla sgombra.
Prima di agli utilizzato, assicuratève che la vostra bici sia in un buono stato generale. Vi consigliamo caldamente di dotarvi di un equipaggiamenti adoguali, prima di salire in biciclotta; indossare il casco costituiose una precauzione basilear. Prima di agli utilizzato assicuratève delle buone condizioni generali della vostra biciclotta.
Inolre la circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1' settembre 2008, i cicilisti devono indossare di notte, fuori dai centri urbani, un gilet riflettente. La società NGTS declina ogni responsabilita se il conducente della bici non rispetto la regolamentozza in vigore.
Questa bici è destinata ad essere utilizzata su strade urbane. Non è destinata ad'utilizzo su strade non asfallate o in cattivo stato. Non è concepita per un uso « si terra »).
Il mancato rispetto di queste avervento più causare una caduta o un incidente e deteriorare in maniera prematura e irreversiblelo lo stato della vostra bici ad assistenza elettrica.
Se la bici è usata da un bambino, i genitori devono sorvegiarlo e asscrararsi che sa in grado di essere la bici in completing sicurezza.
In caso di condizioni climatiche particulari (pioggia, freddo, notte...), siate particolaremente vigil e adattate segmente la vostra velocità e le volte reazioni.
Durante il trasporto della vostra bica ai esterno del vosto velocio (portabici, barre da fatto..., si consigilia diavigliare la balleria e di lasciarra in un luogo temporato.
In caso di dubbi, non esitate a contattate i nostri tecnici, vi consiglieranno al meglio in base alla diagnostica della vostra bicyclicata.
Attenzione: Come qualunque componente meccanico, una bicicletta e soppostato a sollecazioni elevate e si usura.
I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.
Se la durala di vita prevista per un组成部分 è slata superala, quello più rompersi improvisamente rischiando di可供mare ferite per il ciccila.
Le fissure, i graffi e le decolorazioni in zone soltoppose a delle sollecitaniazie elevale indica che il componente ha superato la sua durata di vita e dovrebbre essere sostituito.
Questo appeareccio può essere utilizzato da bambini di età minima di 8 anni e da persone che possiedono capacità fisiche, sensoriali o mentali ridotte o privile di energia o di conoscenze searsi (o esse) sono correttamente sorvegliati(e) o sono state rese edotte delle istruzioni relative all'uso dell'appareccio in tutta sicurezza e se i rischi potenziali sono stati illustrati. I bambini non dovono gliacare con l'appareccio. La pulizia e la manutenzione da parte dell'utilizzatore non devono essere effettuate da bambinizsche sorvegianza.

II. PRIMA MESSA SU STRADA / REGOLAZIONI

Nonostante la vostra bici Wayscral siala oggello d una minuziosa preparazione nelle nostre officine, è importante prima del primo utilizzato che osserviate i segunti puniti.

1) Sistemazione degli elementi di sicurezza

Illuminafoe

La bici è dotala di una sisterna di illuminazione composto da: due caladiotri (uno bianco incluso nel faro anterio e uno rosso fissato sul porta bagagli posteriori), un Faro anterio e uno posteriori, altri due caladiotri arancio posizionali tra i raggi delle ruote, legomme rileflettenti vi permiettono di essere visiti lateramente.

Faro anteriore

La vostra bici elettrica e equipaggiata di un faro anterio di alla qualità a LED di seri e sulla bici. L'accensione e lo spegnimento si esgue utilizzando il dato sul manubrio. Fate riferimento al相对较 inassenza alla pedalata e batteria, per averre le struzioni sul utilizzo di quetta funzione.

Faro posteriori

La vostra bici elettrica e equipaggiata di un faro posteriore. L'accessione e lo spegnimento si esegue utilizzando il dato sul manubrio. Fate riferimento al paragrafo 3 assistenza alla pedalata e batteria, per averre le istruzioni per l'utilizzo di quosta funzione.

Indossare un casco

E' fortelemente raccomandato indossare un casco da bici, in particolare per i bambini.

Il caso garantisce una minore potibilità di incorreire in trauma craneli in caso di caduta. Per maggiore informazioni, rivalgeveli al vosto rivenditore.

Campanello

Il campanello vi permetterà di essere uditi a 50 m.

Verificate che abbia una posizione sul manubrio che lo renda facile da utilizzare.

2) Regolazione della sella e del manubrio

E' importante adattare le regolazioni della vostra bici alla vostra morfologia.

Sella

Per verificare l'altezza corretta della sella, bisognata essente sedutti a gambe tese, il tailonne poggiatto sul pedale (fig. A). Durante la pedalata, il ginocchio sare leggermente piegato (fig. B).

Se regolate la sella nella posizione più bassa, assicuratve che non tocchi alcun componente della bici come per esempio il guscio di protezione delle batteria. Alloippo modo, fate attenzione a non superare il livello massimo.

Manubrio

Il manubrio della vostra bici si regola sua in altezza che in inclinazione,

Regolazione

La vostra bici è equipaggiata con un attacco regolabile alla ttrezzi. Per regolare l'attacco,

potete procedere come segue:

Tappa A: Premere sul bottone

Tappa B; Solleyare la leva

Tappa C: regolare l'inclinazione del braccio e la posizione del manubrio.

Tappa D: Riposizionare e chiudere la leva

3) Pneumatici

La vostra bicyclicle Datta é dotata di ruode da 26 polici (26^) o 24 polici (24^) . Verificate periodicamente la pressione dei pneumali.

Muoversi con delle gomme non sufficientemente gonfie o troppo gonfie puo nuocere al

rendimento, provocare usura prematura, causare dei deterioramenti a livello del cercchio, diminuire l'autonomia, o aumento rischi di incidente.

Se su una gomma èvisible un'usura importante o un taglio, sostituitela prima diutilizzare la bici.

		Pression
Modèle	Taille	PSI	Bar
Dandy 24"	24*1.75	40-65	2.8-4.5
Dandy 26"	26*1.95	40-65	2.8-4.5

4) Freni

La manopola destra attiva il freno posteriore, nella manopola sinistra attiva il freno anteriore.
S consigilia di ripartire in media la forza di frenata a 60/40 tra la parte anteile e posteriore.

La vostra bicyclicletta Wayscral e dotata di un freno anterio a disco e un freno posteriore V-brake.

Avverenza: In caso di pioggia o in presenza di umidità, le dislanse di frenala sono maggiori.

Erenji a disco

I freni a disco non necessitano di manutenzione.

Nonostante quello, fata attenuazione a nongettare mali dell'olio o altri prodotti lubrificanti sul disco o sulle pastiglie, per esempio in occasion della manutenzione della casa o del deragliatore. Se-that sucrecco, occorrere canibare le pastiglio, o sgrassarie. Dischi: La vostra bicyclicte e dotata di dischi da 160mm di diametro.

Sostituzione delle pastiglie dei fremi

Smontate la ruota ed estraete le pastigile usate alla staffa del freno. Le pastigle vengono mantinue ferme per magnelismo.

Posizionate le nuove pastiglie in modo tale che le superfici di frenata siano in contatto. Non toccate the superfici di frenata.

Inserte le pastiglie una volte nella staffa del freno. Le pastiglie vengono mantenute fermne per magnatism.

Freni V-brake

Le ganasse devono chiuderi correttamente sul bordo dei cerchi. I patti dino essere ad uguale distanza dal cercchio (circa: 3mm). Lo stato del cercchio incide fortemente sul'efficacchia della frenata. Si consigilia quindi di pulirro regolarmente.

Occorre che positate ottener la potenza massima di frenataanagan che le leve dei freni toccihino l maniburo. Se non ècision, i nostri freni devono essere regolati.

• Unsystema di dadi e di controdadi vi permette di regolare la forza di frenata che varie la tempo in funzione dell'usura del patti di freno.

-La vita cruciforme con molla vi permetterà di compensare l'usura dei pattini e assicurare la Buona posizione dei fremi da una parte e dall'altra del cercchio, I pattini del freno sono standard, sostituieli quando non sono più visibili.

USURA DEL CERCHI

Come tutti i pezzi di usuala il cercchio deve essere periodicamente controllato. I patti dei freni usurano il cercchio nel corso del tempo.

Il cierno si più indebollore e rompersi causando la perdita di controlo e quindi ancche una caduta. Verificare regolamente che la superficie di contatto con con i patti non presentano dai segni di incinura l o sua.

5) Cambio di velocità: Uso e regolazione

La vostra bicycletta Dandy ha 7 marce intercambiabili manualemente grazie ad unsystema Shimano Nexus.

Pi'l indicatore della manotta sinistra (comando del cambio anterile) è elevato, più sare difficile, pedalee e viceversa.

Regolazione per sistemi con deragliatore interno

Per regolare il derogativi interno Shimano Nexus, e suffiente, ingranare la 2^ marcia e allineare il segnate giallo mobile tra i due 2 tratti fissi sul derogativere.

6) Altre parti

Il portabagagli

Le VAE WAYscal sono vendude con un portabagaggl gi fassato il cui carco massimo consentito di 25 Kg. E' possi ili fissare un seggiolino bimbo o un rimorchio.

Quando il porta bagagli è carico, il comportamento della vostra bici può modificarsi. Ripartite il carlo dei bagagli sui due lali per favorile la stabilità della vostra bici. Tutto il bagglio deve essere solidamente fissato al porta bagagli; prima di agli utilizzo è importante verificare che nella penda nel vuoto e rischi di finire nella ruota posteriori della bici. Non regolare il portapacchi in maniera arbitaria, si prega di consulfare il fornitore prima di effettare la regulation se necessario. Non modificare il portapacchi.

I bagagli non devono coprire i catadiottri e le luci della vostra bici.

Cavalletto

Prima di ogni utilizzato, verificare bene che il cavalletto sia alzano.

Ruota e motore

Durante l'avvio del motore, si potra udire un leggero rumore. Questo rumore è normale quando il motore si avvia e assiste la pedalata. Questo rumore PUB divertare forte quando è pienamente sollecitato.

III. Sistema di pedalata assistita e batteria

1) Sistema di pedalata assistita

La vostra bicyclicta Dandy e dotata di un display multifunzione.

A:Ora
B:Luc
C:Manutenzione
D:Errore silema
E:Percentuale della batteria
F: Capacità batteria
G: Livello di potenza
H: Velocita media e massima
I:Display digitale
J: Km/h o Miglia/h
K: Distanza percorso, distanza accumulata e distanza totale.
L:Tempo percorsa
M:Modality Boost

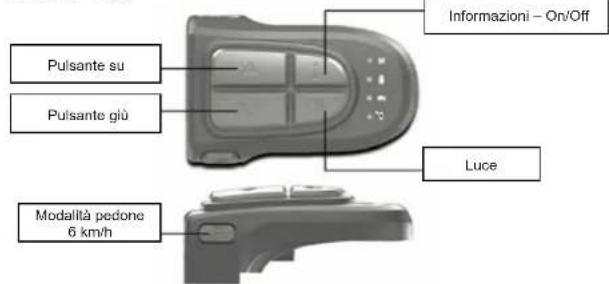

Visualizzazione sulla console

A: Livello di assisenza
B: Capacità Batteria
C: Messa in tensione delle luci
D: Messa in tensione del connessione Telefono

Funzioni principali

Accensione e spegnimento del systema

Premere il pulsante di avviamento della batterie per riattivarla.

Premere il pulsante "Informazioni On/Off" per avviare ilystema. Premere il pulsante per 3 secondi per spagnere il systema.

Ilsystemasispagne automaticamentedopquasi6 minutisenonsinterviene sui pulsanti

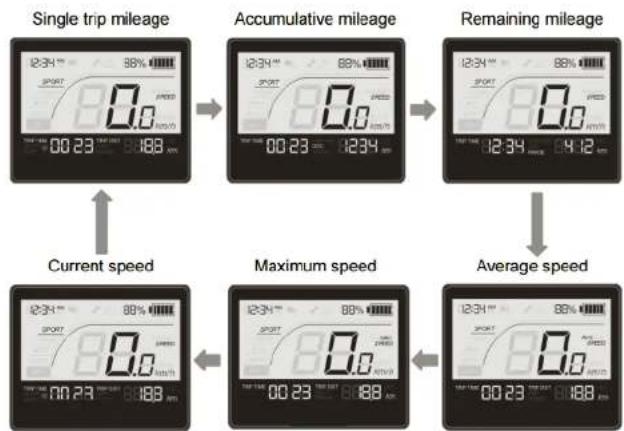

Visualizzazione delle Informazioni

Premere l pulsante *Informazioni per modificare le informazioni visualizzate.

Le informazioni scorrono nell'ordine seguito: Distanza percorso, distanza accumulata, distanza restante, velocità media, velocità massima, velocità istaniana.

Azzeramento della velocità media e della distance percorsa (single trip distance)

Premiere il pulsante "Freccia giò" per 3 secondi per azzerare la velocità media e la distance percorsa (single trip distance)

Livello di carica

Quando la bateria é carica competente, compalono i S segmenti di carica. Quando solo l'ultimo segmento compare e lampeggia, ci dio significhe che la bateria è scarica e che dovete ricarcarla immediamente (capacità inferiore al 3%)

Anche il livello di batteria compare sulla console

Batteria al 100% Luce bianca

Batteria al 70% e al 90% Batteria tra il 20% e il 70% Batteria sulla 20% Luce verde Luce blu Luce rosa

Livello di assistenza

La vostra bicyclette Dandy possole 5 livelli di assistenza: OEE: Nessuna assistenza

ECO: Livello di assistenza debole

TOUR: Livello di assistenza medio

SPORT: Livello di assistenza importante

AUTO: Livello di assistenza automatico

Premere i pulsanti "Freccia su" e "Freccia giu" perambiare i livelli di assistenza,

Il livioso di assistenza compare sullo schermo di controllo eanche sulla console in corrispondenza dell'indicatore "M"

Luce rossa: Modalita SPORT

Luce blu: Modalita TOUR

Luce verte: Modalita ECO

Luce bianca: Modalità AUTO

Nessuna luce: Modalita OFF

Non dimenticate che piu si utilizza il systema di assistenza piu la batteria si scarica rapidamente.

Livello di potenza

Il livello di potenza istantanae compare sullo schermo di controllo con una cura di potenza che va da sinistra a destra.

Accensione dell'illuminazione del display, della luce anterio e posteriore della bicycletta.

Per accendere l'illuminazione del display e le lui della vostra bicyclicletta, premere il pulsante "Luce". L'accensione delle lui compare sullo scherno di controllo. Per spegnere le lui, esquire la stessa operazione.

Assistenza alla partenza

La vostra bicyclicetta Dandy é dotata di unsystema di assistenza alla partenza. Senza pedalare, il motore porta la bicyclicta a 6km / h .Questa funzione puo aiutary nelle strade accidentate e/o con forti disilivelli.

Per avviare esta funzione, premere il pulsante "Modalita Pedone". Non appena il selettore torna in posizione di riposo, l'assistenza 6 km/h si ferma.

Connessione telefon

E ' la tua bicyclètta ha la funzione di collegare il cellulare. Si Ativa automaticamente la funzione, Quando sei vicino a un dispositivo fornisce l'impatto sulsystema di comunicazione. LED Blu in funzione della Console è stato attvato.

La funzione di sostiluzione, migliorado il pulsante di "Frecchia" E "Freccia.Mine Flash Blu, quando il collegamento创建工作 con successo.

Puoi scaricare l'applicazione attraverso https://goo.gl/fjhcq

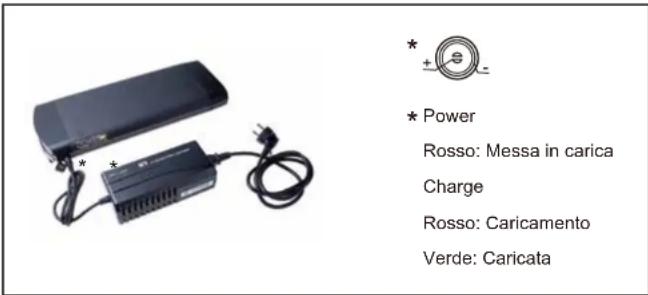

2) Batteria

Consiglio per il primo utilizzato

Al momento della prima ricarica, caricate la batteria per almeno 6 ore. Questo.permette di inizializzada.

LA batteria vi è state segnata con una carica minima, E' MOLTO IMPORTANTE EFFETTUARE UNA CARICA MINIMA DI 2 ORE OGNI DUE MESI.

Assicuratevi che la vostra batteria sua sbloccata, toglietela dal suo alloggiamento.

Fissare bene l'estremita del caricatore nella presa situata dietro la batteria, vicino all'impugnatura.

Fate scivolare il guscio di plastica che protege la presa, per effettu il collegamento. Collegare la spina di alimentazione ad una presa elettrica e verificare che il led sul caricatore si accenda. Por una ricarica completa occorro tra le 2,5-3h (Batterie 36V6,6 Ah) /5-6h(Batterie 36V13,2 Ah) /6-7h (Batterie 36V17,4Ah). Quando la ricarica è terminale scollegato il caricatore della presa. Non dimenticile di bloccare la vostra batteria除去 il risposizione sulla bici.

Autonoma della vostra batteria

La vostra batteria e soggett a rodaggio. Avra unautonomia definitivaupon una dozzina diutilizzi. Dopo la ricarica della vostra batteria, si consiglia di lascalcar risposare 20-30 minuti prima dellutilizzato. L'autonomia della sua vEA Wavscral e la seguente : 36V6,6 Ah, 36V13,2Ah ou 36V17,4Ah.
Batteria 36V/6.6 Ah: 25-45 km
Batteria 36V13.2 Ah: 60-80 km
Batteria 36V 17.4Ah: 70-110km
Il numero di Km in autonomia dipende da diversi factori di utilizzo :
- la scelta della modalità di assistenza
- il peso dell'utente
- il dislivello della ruota
- il gonflaggio delle gomme
- il vento
- lo sforzo della pedalata fominto
- l'avviamento e frequenza delle tappe
- la temperatura esterna

Precazioni

Si raccomanda di ricaricare le batterie regolamente, o dopo agli utilizzato. Non c'è nessun effetto

memoria su queste batterie.

Al fine di massimizzare la durata di vita della yostra batteria, si consiglia:

• di evitare i luogbi caldi (temperatura di ricarica ideale 20C)

• di lasciare raffreddare la batteria per 30 minuti dopo l'uso della bici

Precauzioni d'uso

• Utilizzare la batteria unicamente per questa bici.
• Per ricancare la batteria utilizzare unicamente il caricatore specifico incluso
• Ricaricare la batteria solo in un luogo ben ventilato.
• Non esporre la batteria al calore e non ricaricarla in pleno sole.
  Non smontare o modificare la batteria.
  Non collegare le connessioni (+) e (-) della batteria ad un oggetto metallico

Non esporre la balleria a dei liquidi.
Non usare una batteria danneggiata
- Non continuare a ricaricare la batteria se la carica non è completinga al termine del tempo di carica teorico.
- Non utilizzare la batteria se emette un odore strano, scalda in maniera non normale o se qualcosa appeare anomalo.
- Non lasciare la batteria alla portata dei bambini.
- Ricaricare la vostra batteria prima di un lungo inutilizzo e alla ripresa
Rispettate le istruzioni riportate sull'etichetta del caricatore della batteria.

Durata di yita delle batterie

Dopo un gran numero ricariche, le batterie possono soffre di un peggioramento delle loro prestazioni. Questo dipende dalle abitudini di utilizzo della VAE. In linea generale, la energia energetica sare ridotta del 20-30% al termine di 500 cici (ricarica e scarcamento) per le batterie al litio e di 300 cici per le batterie al piombo.

Dovrele consignare le vosre batterie usate al negazio in cui avete acquistato la bici oppure nei puniti di raccolta specializzati in riciclaggio. Sopratto non gettate le vosre batterie nella natura.

3) Caricatore

Utilizzato solitanto i caricabatterie che è stato formito con la vostra bici elettrica. Evitate qualiasi s contatto con l'accra due varla ricarica della batteria. Se si bagnasse una pressa, ascugale bene prima di qualiasi utilizzo.
Precauzioni d'uso:
- Leggere il manuale prima diutilizzare il caricabatterie.
- Per uso interno, o non espore alla pioggia.
- Non provocare corto circuito agli spinotti del caricabatterie utilizzando un oggetto metallico.
- Non smontare o modificare il carcabatterie, in caso di problema, aziare l'apprecchio ad un riparatore qualificato.
- Sistemare il caricabatterie sempre in un ambiente ben areato e asciutto,
- Attenzione: Gas esplosivi, Evitare le fiammè e le scinttille. Garantire un'aereazione sufficiente durante la carica.
- Non utilizzare il caricabatterie con un cavo d'alimentazione o degli spinotti rovinati (danneggiati)
- Non toccare il caricabatterie con le mani bagnate.
- Assicurarsi che la presa del caricabatterie si correttamente connessa alla presa di rete per la carica
- Sconnettere l'alimentazione prima di collegare o scollegare le connessioni sulla batteria.
Non toccare il caricabatterie troppo a lungo durante la carla (rischlo di bruciatura superficieale)
- Non posizionare II caricabatterie in modulo instable
Non coprille il caricabatterle per evitare il surriscaldamento durante la carica.
- Questo carcabatterie è concezione per caricare delle bathlene al Lilio, non caricare una batteria danneggiata o diversa dal plombo.
- Nonutilizare suuna batteria non ricaricabile.
- Questo apparecchio non è previsto per essere utilizzato da persona (ivi compesi i bambini) che cui capità fisiche, sensoriali o mentali sono ridotte, o da persone preve di espersazione o di conosenza, salvo se"Thisanno potuto beneficere,tramite l'intermediario di una persona responsabile della loro sicurezza, di una sorvegianza o di istruzioni preliminari riguardo l'utilizzo dell'apparechio.
- E' necessario sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.
- Lasciere fuori alla portala dei bambini, quello prodolto non è un giocattolo.
- Non esporre il prodotto ad una sorgente di calore.
Non immergere il prodotto
- Il cavo flessibile esterno di questo prodotto non più essere sostituito ; in caso di danneggiamento del cavo, occorrare smalitre il prodotto.
-A fine vita, smaltite il prodotto tramite un canale adatto.

IV MANUTENZIONE

1) Revisioni

Ricorda : per assicurare la sicurezza e mantenene i componenti in una Buonia condizione di funzioniamento, occorre far verificare la vostra VAE periodically dal vosto riviendatore.

Prima revisione : 1 mese o 150 km

• Verifica della chiusura degli elementi: manovella, ruota, manubrio, forcella, pedali, catena, staffa della sella

• Verifica del funzionamento di trasmissione e di assistenza
  -Verifica e regolazione dei fremi
  Tensione e/o centraggio delle ruote

Tutti gli anni o a 2000km

• Verifica dei livelli di usura (pattini o pastiglie fremi, trasmissione, gomme)
• Controllo dei cuscinetti (scatola della pedaierra, ruote, direzione, pedali)
• Controllo del cavi (treli, deragilatore)
• Verifica dell'illuminazione
  Tensione e/o centraggio delle ruote

Ogni 3 anni o a 6000km

• Cambiamento della trasmissione (catena, ruota libera, corona)
• Cambio delle gomme
• Controllo dell'usura delle ruote (raggi, cerchio)
  Tensione e/o centraggio delle ruote.

• Deragliatore dei pattini o pastighe del fremi.

• Controllo delle funzioni elettriche.

3) Manutenzione generali

La vostra bici necessità di una manutenazione regole per la vostra sicurezza maanche per augmentare la sua durata di vita. E' importante controllare gli elementi meccanici periodicamente per assicurare, nel caso, la sostituzione dei pezzi usali o che presentano delle trache di usura. Per un uso sicuro, controllate regolarmente lo stato dei freni e i cercchi.

Pulizia

Deve essere fatta con una spugna, un catino d'acqua tiepida con sapone o con un getto d'acqua (senza pressione). Pulite i bianchi dei cerchi e i patti dei freni con alcohol o acetone. Fate particolaremente attenzione a non usare dei getti d'acqua softe pressione.

Lubrificazione

La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corsozza; delve essere effettuata regolarmente sui cuscinetti situati nell'asse delle ruote, catena, deragliatore e cavi di commando.

Si consigmente di usare dell'oio specifico per la catena e il deraglatore. Occorre usare del grasso per gli altri componenti.

Controllregulari

Il serraggio della bulloneria; leva, manovella, pedali, steli.

Le coppie di serraggio da applicare sono le seguenti

Componenti	Coppia preconizzata (NM) Consigli particolari
Pedali su manovella	35-40	Ingrassare i filetti
Manovella	30-35
Serraggio morsetti di fissaggio	18-20
Serraggio manubrio	≥25
Leva del frono	2.5-4
Pinze del frreno	5-7.5
Sella sullo stelo	18-20
Ruola	25-35
Porta bagagli	8

Le autre copie di seraggiog dipendono delle dimensioni del dedit: M4: 2,5 a 4.0 N.m., M5: 4,0 a 6.0 N.m., M6: 6,0 a 7.5 N.m.
Serrare le vili in modo uniforme rispetto alla coppiia richiesla.

V SERVIZIO POST-VENDITA

1) Pezzi di ricamblo

I differenti elementi usrabili sono degli elementi standard. Sostitutire sempre i pezzi usurati e/o da camiare con del componenti identici in vendita nei nego o dal vosto rivenditore.
Attention: Come qualunque componele meccanico, una bicycletta è sottopposta a sollecazioni elevate e si usura.
I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica.
Se la durata di vita prevista per un componente è stata superata, quello poù rompersi Improvvisamente rischiando di complore latre de l ciclista.
Le fessure, i graffiti e le decolorazioni in zone sottoposta de delle sollecitationi elevate indicano che ilcomponente ha superato la sua durata di vita e dovrebbe essere sostitulo.

2) Garanzia applicabile

Abliamoconcepto e fabratorio la vostra bicyclicata con la massima cura possibile affinché vi sodisifi completing. Nonostante questo, se dovesse accadere che il vosto prodotto è difficioso, potrele godere di una guaranzia a partire dall'a do la acquisto di:
Garanzia a vita per il telaio
-2 anni per imotore
- 1 anno per i pezioni, eccetto i pezioni usurabili (gomme, camere d'aria, pattini dei freni, maniglie, sella, cabagli)
2 anno per le batterie al litio e caricatore
(Riportale vostra batteria usata in negozio, sare smalitla presso gli apposti centri di raccolta autorizzanzi)
Per attivare questa garanzia, lutenne deve presentare i prodotto al distributore, accompagnato dello incontrino o alla fattura di acquistlo.
Questa garanzia, aplicabile nel paese di acquistato, copre tutti i difetti del prodotto che non ne permettono un normale utilizzato. Non copre i difetti legati ad una catità manutenzione, un utilizzo approprio, o dovuti al mancato rispetto delle indicatezioni del costruttore. La garanzia non copre la normale usura dei pezzi legata all'uso del prodotto.
II garanté é ; contact: www.norauto.com
La garanzia commerciale preceda qui sopra non limita in alcun modo il diritto dall'acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori informazioni, fate riferimento alla legge in vigore nel vosto Paese.

3) Funzionamento e Riparazione

Batterie al litio

La luce Rosso del caricatore non funziona durante la ricarica
- Verificate che i connettori siano correttamente connessi.
La luce Rosso del caricatore non diventa verde
- Staccate l'alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare.
La luce Rosso del caricatore diventa subito verde
- Verificate che la batteria sia completenesscaraica.
-1 fusibili sono bruciati.

Non smontare per nessun motivo. In caso di problemi, contattare un techniciane qualificato per la riparazione (T3.15A/250V).

Codice guasto console Dandy

Tipodi erorro	Errore numero	Descrizione del problema
Sensore di copbia	16	Tensione troppo elevata
Sensore di copbia	17	Tensione troppo debole
Motore	32	Sensore ad effetto Hall con una tensione troppo elevata
Motore	33	Sensore ad effetto Hall con una tensione troppo debole
Motore	34	Sensore ad effetto Hall - Problema fase A
Motore	35	Sensore ad effetto Hall - Problema fase B
Motore	36	Sensore ad effetto Hall - Problema fase C
Sensore velocità	48	Nessun segnale
Sensore velocità	49	Segnale errato
Bateria	64	Tensione troppo elevata
Bateria	65	Tensione troppo elevata
Bateria	66	Mancanza di potenza
Bateria	67	Nessuna potenza
Bateria	68	Disfunzione batteria
Controller	80	Surscaldamento del controller
Controller	81	Problema di communicatesaione batteria
Controller	82	Problema modalità Boost
Controller	83	Problema dato modalità Boost
Controller	84	Problema di communicatesaione
Controller	85	Problema FET
Controller	86	Problema cortocircuito
Display	96	Tensione troppo elevata
Display	97	Tensione troppo debole
Display	98	Problema di programma
Display	99	Problema di communicatesaione
Display	100	Problema di scherno
Altro	112	Problema luce
Altro	113	Manutenzione
Altro	114	Problema di communicatesaione Bluetooth

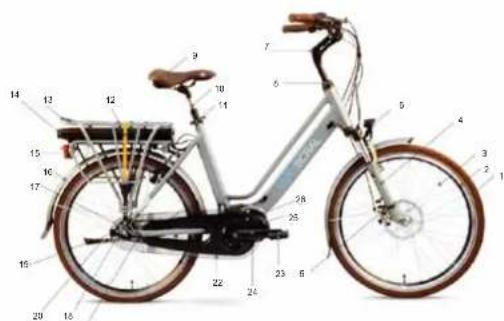

Allegato: Caratteristiche tecniche

(1) Pneumatico
(2) Cerchione
(2) 50.10% (3) 49.8%
(3) R 1
(4) Forcella
(5)Freno anteriore
(6) Faro anterio
(7) Attacco manubrio
(8) Giocero sterzo
(3)Close stie 1
(9) Sella
(10) Reggisella
(11) Collaringo sella
(12) Elastico portabagagli
(13)Bortabagagli
(13) Portable (14) Battenis
(14) Bacteria 15
(15) Illuminazione posteriore
(16) Parafango

(17) Fissaggio parafango
(18) Planone
(10)Mango antecortici
(19)MuZZo postenore 130
(20) Cavalletto
(21) Catena
(22) Copricatena
(23) Pedale
(20)Pcduo (21)Monovello
(24) Manovi (25) Matus
(25) Motore
(26) Guarnitura
(27) Impugnatura
(28) Campanello
(20) Campbell (29) Conceco
(29)Consol. (30)Diploma.
(30) Display 31
(31) Manubrio da corsa
(32) Selettore di velocità
(33)Leva del freno

Dandy

Carico massimo	130 kg (utente + carico + biciclletta)
Velocità massima con assistenza	< 25 km/h
Autonomia	25-45 km/60-80 km/70-110km
Motorizzazione	Motore elettrico	Centrale pedaliera
	Potenza max	250 W
	Tensione	36 V
Batteria	Tipio	Litio
	Tensione	36 V
	Capacità	6,6 Ah/13,2 Ah/17,4 Ah
	Peso	2,1 kg/3,6 kg/4,3 kg
	Tempo di carica	2,5-3 ore/5-6 ore/6-7 ore
	Numero di cicii	500-800
Caricatore	Specifiche	Tensione in entrata 220 V
		Tensione in uscita 42 V
Peso totale della biciclletta (con batteria)	26 Kg
Dimensioni della biciclletta	1700x615x1139mm(24") / 1812x615x1213mm(26")
Dimensioni pneumatici	24 x 1,75 oppure 26 x 1,95

PT

E'importante adattare le regolazioni della vostra bici alla vostra morfologia.

Selim

Allegato: Caratteristiche tecniche

(1) Pneumatico
(2) Cerchigne
(3)
(4)
(4) Fortella (5) Fronto arterio
(5)Freno anterio 1
(b) Faro anterioe (7)
(7) Attacco manubrio
(8) Gioco sterzo
(9) Sella
(10) Reggisella
(11) Collaringo sella
(12) Elastico portabagagli
(13) Portabagagli
(14) Battery
(15) Illumina zine posteriori
(15) inimnizione (16) Parafango

(17) Fissaggio parafango
(18) Pignone
(19) Mozzo posteriori
(20）Cavalletto
(21)Catena
(21) Cateia (32) Constricto
(22) Coprila 130
(23) Pedale
(24) Manovella
(25) Motore
(26) Guarnitu
(27) Impugnatura
(28) Campanello
(29) Console
(30) Display
(31) Manuhr
(31) Mantabu da cosa (32) Selettore di velocità
(32) Selite di velocità (33) L'oro del fronte

Dandy

Carico massimo	130 kg (utente + carico + bicicletta)
Velocità massima con assistenza	< 25 km/h
Autonomia	25-45 km/60-80 km/70-110km
Motorizzazione	Motore elettrico	Centrale pedaliera
	Potenza max	250 W
	Tensione	36 V
Batteria	Tipo	Litto
	Tensione	36 V
	Capacità	6,6 Ah/13,2 Ah/17,4 Ah
	Peso	2,1 kg/3,6 kg/4,3 kg
	Tempo di carica	2,5-3 ore/5-6 ore/6-7 ore
	Numero di cici	500-800
Caricatore	Specliche	Tensione in entrata 220 V
		Tensione in uscita 42 V
Peso totale della bicicletta (con batteria)	26 Kg
Dimensioni della bicicletta	1700x615x1139mm(24") / 1812x615x1213mm(26")
Dimensioni pneumatici	24 x 1,75 oppure 26 x 1,95

PL

Premero il pulsante "Freccia gi" per 3 secondi per azzeraro la velocità media e la distanza percorsa (single trip distance)

Stan naładowania

Verificari periodice

Strangerea suruburlor: maneta, manivela, pedale, sa.

AARRENEEETTATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATATAT

HE MEHFE HEM PRXYXACOBYIO 3APENKY KAKNBE 2 MECRUA B CIVHAR

DICHIARAZIONE CE DI CONFORMITA

DOC-QUA-000-11-01-B

H-producto-1'importatore (cancellare la voce inutile)

MGTS SA

La persona autorizzata alla compilazione del dati tecnici: Franck COLLIER

NGTS CONCEPTION

dichiarano che l'utensile di seguitoMZionato :

Nome commerciale : Wayscral Dandy

Denominazione generico : Cici. Elettricamente il potere assiste cicli

Funzione:Mobilita

Modello / codice MGTS: Dandy 24" / 24534

Dandy 26" / 24535

Tipio:Adulto

Il cul numero di seriè è : vedi pagina 163

e' conforme con :

• direttiva 2006/42/CE relative alle machine,
• dirittiva 2014/35/UE relative del materiale elttrico destinato a essere adoperato entro taluri limiti di tensione,
• direttiva 2014/30/UE relative alla compatibilità elettromagnetica,
• directriva 2011/65/UE sulla restrizione dell'uso di determinate sostane pericolose nelle apparechiature elettriche ed elettroniche,
• direttiva 2006/66/CE relative a pile e accumulatorati e ai rifiuti di pile e accumulatoratori,
• directiva 2014/53/UE relative alla messa a disposizione sul mercato di apparecchiature radio.

ed e conforme alla norma :

-EN15194:2009+A1
-EN60335-1:2012,EN60335-2-29:2004+A2,EN62233:2008
- EN 55014-1:2006 + A1 + A2, EN 55014-2:1997 + A1 + A2, EN 6100-3-2:2006 + A1 + A2, EN 6100-3-3:2013, EN 61000-6-1:2007, EN 61000-6-3:2007 + A1, EN 61000-4-2:2009, EN 61000-4-3:2006 + A1 + A2
-IFC62321:2013
-IEC62133:2012
- EN 301 489-1v1.9.2 : 2011, EN 301 489-17v2.2.1 : 2012, EN 55032 : 2012 + AC : 2013, EN 61000-4-4 : 2012, EN 61000-4-6 : 2014, ISO 7637-2 : 2014, ETSI EN 300 32Bv2.1 : 2016, BS EN 62479 : 2010, EN 60950-1 : 2006 + A11 + A1 + A12 + A2

Fatto a Marquette-lez-Lille, su 13 / 04 / 2017
Franck Collier, Direttore Qualité

DECLARACAO CE DE CONFORMIDADE

DOC-OUA-000-11-01-B

declarà cā noul denumità in continuare masina:
