GEBRUIKSAANWIJZING Dandy 24 WAYSCRAL

Bedankn en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning.

Uw fiels is uitergrust met een elektrische oneselfunung bij het trappen, waal uw verplaatsingen makkelijker maakt.

De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werkeng en heipt u bij de inpansning van zodra u begint te trappen. De ondersteuning variert in functie van slenelid van de fiets en ist sterker bij het starten, neemt af wonneer de fiets op dreef is en stopt voldelig wonneer de fiets en slenelid van 25km/u bereikt.

Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets ge To regelen en te onderhouden. Deze handleiding moet voor het eerste gebruig leezen worden.

Deze Wayscrl fiets met elektrische trapondersteuning voor volwassenen werk ontworpen volgens de vereisten van de Europese normen: EN 14764 en EN 15194 en die conform zich met de verilgheldsvereisten bij.

INHOUDSOPGAVE

1) Plaalsen van de veiligheidselementen 21

2)Regeling van het zadel en het stuur 22

3) BANDEN 22

4) REMMEN 22

5) REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR) 23

6) ANDERE ONDERDELEN 24

III. ONDERSTEUNING BIJ HET TRAPPN, ACCU EN LADER 24

1) ONDERSTEUNING BIJ HET TRAPPEN 24

2) ACCU 30

3) LADER 32

IV. ONDERHOUD 32

1) CONTROLE 32

2) ALGEMEEN ONDERHOUD 33

V. DIENST NA VERKOOP 34

1) ONDERDELEN GEVOELIG AAN SLIJTAGE 34

2) GARANTIE VAN TOEPASSING 34

3)WERKING EN HERSTELLINGEN 34

Bijlage: technische specifieies 36

Kies een veilige plaats, van het verkeer verwijdert, om uw vertrouwd te makes met uw/Newe fiets. De trapondersteunig kan plots krachtig in werkking treden. Controller of uw Stuart goedrecht staat en of de weg vrij is.

Controleur oer elk gebruik of uw fiets in goede staat is. We raden u ten zeerste aan een goede ultrust ing te voorzien vooraaler u op de fiets stapl, het dragen van een holm is een minimale vereiste. Voor elk gebruik moel u steeds de goede algemeine staat van uw fiets nagaan.

Daarenboven moel u de wegrcode en de verkeersregels respectieren wannier u zich op de openbareweg begeeft. De fielsters moelen, vinds 1 september 2008, 's nachts, builen de bevouwde kom, een fluo vestr dragen. De firma NGTS wist jeveerantwoordelijheid als als bestuurdur van de fiets die regelinge die van toepassing is, Niet erbiedigt.

Deze fiets is bestemd om op stedelijke wegen gebruikt te worden. Hij is Niet bedoeld om gebruikt te worden op Niet verharde wegen of op wegen in slechte staat. Hij is Niet bestemd om op « alle terrein » gebrukt te worden.

Het不断增强 de而这 waarschuningen kan een val of een onceval veroorzaken en voortijdigen en definitief uw fiets met elektrische trapondersteuning beschadigden.

Indien de fiets door een kind gebrukt worden.要去en de ouders toezicht uitoefenen en er zeker van zich de dat gebruiker in staat om de fiets in alle verilheidte te bruikuizen.

Wees bijonder voorlichtig bij ongewone weersomstandigeden (regen, koude, 's nachts...) en pas uw spelheid en reflexen hieraan aan.

Bij het transport van uw fiets aan de buitlenkant van uw voortuig (fietsdrager, dakrail...) is het aangeraden om de accu le verwideren en bij een gematigde temperaturle bewaren.

Bij fwielfen niel aarzelen om contact op le nemen met uw technici, zij zullen u zo goed möglichk adviseren na de diagnosev van uw fiets.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage.

De verschilnde materie en componenten können op verschilnde manieren reageren aan sijlaje en vermeidheld.

Als de leef cyclus van een component overschren den word, kan hij plots breken en schade voroorzaken aan de fietser.

Scheuren, breuken en/ofverklauering in zones die hoge spanngen ondergaan, tonen aan dat deze componenten hun leef cyclus hebben overschreken en yervangen moeten worden.

Dil loesel kan worden gebruikt door kinderen vanaf 8aar en door mensen met een lichamelijke,

zintuiglijke of verstandelijkke vermogens of gebrek aan ervaring of kennis, indien ze goed worden bewaakt of de instructies voor het gebruik van het apparatuur worden gegeven en als de risico's werden aangepakt.

Kinderen mogen niet met het apparaat spelien. De schoonmaak en het onderhoud door de gebruker mag ne wetten worden gemaakt door kinderenzoonder teezicht.

Ondanks het fait dat uw Wayscals fiets met zorgengmaakt weld in onder werkplaaten, is het belangrijk om volgende punten to controlleren vór iedere easterin ingebuikniveau.

1) Plaatsen van de veiligheidselementen

Verlichting

Er is een verlichting bleigever die samengesteld is uit twee reflectoren (een witte in de koplam vooraan ingebouden en een rode die bevestigant is aan het bagagerek achteraan), een koplam vooraan en achteraan, twee andere oranje reflectorenpieaat相对较stussen de spekanten op de welen. De lichtwaalsende banden kalen u toe om van opzij gezoen te worden.

Koplamp yooraan

Uw elektrische fiets is uitgerust met een ledlamp van hoge kwaliteit die al op de fiets is gemonteerd.

Het in werk stellen en uitschakelen kan worden gedaan door de afstandsbediening op het stuur.

Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uitleg over het gebruik van deze functie.

Achterlicht

Uw elektrische fiets is voorzien van eenijkenlicht. Het in werk stellenen euitschakelen kan worden gedaan door de afstandsbediening op het stuur.

Raadpleeg paragraaf 3 Bijstand bij het trappen en batterij voor uitleg over het gebruik van deze functie.

Het dragen van een helm

Hel dragen van een helm om te fielsen is sterk aanbevolen, en zeker voor kinderen.

Het garandeert een bescheming voor hoofdletsels bij een onceval. Voor meer informatie neem contact op mol u verkoper.

Bel.

De belaatu toe om tot op een afstand van 50m gehoord te worden.

Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken.

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controlenen, moet u met gestrekte benen zitten en met de hiel op het pedaal rusten (figuur A). Bij het trappen za de knie lichtjes geplooid zich (figuur B).

Contoler bij het regelen van het zadel in+zijn laagste stand, dat het geen enkele component van de fiets raakt, zoals bijvoorteeld de beschemkap van de batterij. Zong er eveneens voor dat u de maximumaanduiding niet overschrijdt.

Staur

Hel stur van uw fiets wordt zowel in hooyle als in helling geregeld.

Regeling

Uw fiets is uitergrust met een zonder werktuig regelbare sturstang. Om uw sturstang te regelen kunt

u als volgt te werk gaan:

Stap A: De knop indrukken

Stap B: De hendel omhoog zetten

Stap C: De helling van de stuurstang en de positie van het stuur regelen.

Draai de horizontally schroef voor het vastklemmen van de doelstelingen volgens de vereiste draalmoment in de tabel torslekop. Zie paragraaf IV ONDERHOUD

Uw Dandy fiets is uitgerust met wielen van 26 inch (26") of 24 inch (24"). Controleer regelmatig de

bandenspanning

Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijlage veroorzaken, schade berokkenen aan de volg, de autonomie verminderen of het risico op een onceal verhogen.

Indien er een belangrakte slijtage of een inkering op een van de banden zichtaar is, verwang ze vór u de fiets gebrukt.

		Pressure
Modèle	Taille	PSI	Bar
Dandy 24"	24*1.75	40-65	2.8-4.5
Dandy 26"	26*1.95	40-65	2.8-4.5

4) Remmen

Het rechterhandvat bedient uw achterrem, terwijl het linkerhandvat de voorrem bedien.

Het is aanbevolen om uw remkracht a rato van 60/40 te verdelenussen de voor- enachtenwiel. Uw Wayscral fiets uilgerust met een schijfrem als Voorrem en een V-brakerem als achterrem.

Waarschuwing: In geval van regen of nat weer is de remafstand groer

Schijfremmen

De schijfremmen要去en Niet onderhouden worden. Spuit eenther nooit olle et een smeermiddel op de schiff de de remoering, bijoorbeeld tijdens het onderhoud van de ketting of de derailleur. Indien dit gebeurt, moet de remoering verrangen of ontvet worden.

Schijfremmen: Uw fiets is uitgerust met schijfremmen diameter 160mm

Vervanging van de remblokjes

Het wiel uitmelen en de versleten remblokjes ui de rembeugel verwilderen.

De blokjes worden op hun plaats gehouden door magnetisme. De十几年e remblokjes zodanig in positie brengen dat de remoppervlakken in contact staan. De remoppervlakken Niet aanraken.

De remblojkjes een na een in de rembeugel insteken. De blojkjes worden op hun plaats gehonden door magnetisme.

V-brake remmen

De klauwen要去en correct sluiten op de rand van de volgen. De remblokjes moeten op gelijke afstand van de velg staan (ong: 3mm). De staat van de velg daagt sterk bij tot de doeltreffondheid, van het rommen. Hel is dus aan to den op en za regalaat in ropingen.

U moet de maximale remkrk chebokern zonder dal de handvaten het slur aanraken. Indien dit niet het geval is,要去en uw remmen geregelde worden.

• Een systeme van moer en contramoer laat u toe om de remkracht te regelen, die met de tijl za varliere al naargelang de sllagte van de remblojkos.

• De kruisvormige schroef met veer za u toelaten om de sijlajge van de remblokjes te compenseren en de goede stand van de remmen slangwierszijden van de velg te garanderen. De remblokjes zijn standarda. Vervan ze wanneer ze nie ster meert zichtaar bijn.

Velgensl!tage

Zoals el slijtagestuk,要去en wij ook de velg regelmat controlenen. De remblokken verslitten de velg in de loop van de tijd. De velg kan zwakker worden en breken met als gevolgen, een controverlies en vallen. Controller regardemt de contactoppenvlakken met de remblokken en kijkf zo te geneken van barsten of siliTAGen vertonen.

5) Versnellingen: Gebruik en verstelling

6) Andere onderdelen

Het bagagerek

De Elektrische fietsen van Wayscrl zich verkocht met vaste bagagedrager. De maximale laadmogelijkheid is 25kg, er is een mogelijkheidid om een babysloel of een aanhangwagen te bevestigten aan dit model.

Hot gedrag van uw fiets kan gewijzigdonn wonneur uw bagagerek geladen is. Verdoel de bagage over de twee jissen om de stabiliteit van uw fiets te bevdoron. Iedere bagage moet stevig vastgesnoorden aan het nan bagagerek. Het is belangrijk om, voor elk gebruik na te kijken of er fiets los hangt an kan vastgegrepden worden door het achechteriel van de fiets. Verstel de bagagedrager niet willekeurig, golleve advies in te winnen bij uw dealer om do nodige aanpassing te make; de bagagedrager niet wijzigien.

De bagage mag de reflectoren en de verlichting van uw fiets Niet bedekken.

Poot

Controleer,voor elk gebruik,of de poot opgeklapt is.

Wiel en motor

Er kan een十几年 hedl ungstaan bij het starten van de motor. Dlt geld is normal, want de motor start en ondersteunt het trappen. Dlt geld kan sterker worden wannene de motor volledig ber weltordt.

III. Trapondersteuning en batterij

1)Trapondersteuning

Uw Dandy is uitgerust met een multifunctionele display

A:Uur

B:Lich

C: Onderhoud

D: Systemfoul

E: Batterijniveau

F: Batterijcapaciteit

G: Vermogensniveau

H: Gemiddelde en maximale snelheid

I: Digitale display

J: Km/u of mph

K: Ritafstand, cumulatieve afstand en totale afstand.

L:Rittijd

M:Boost-modus

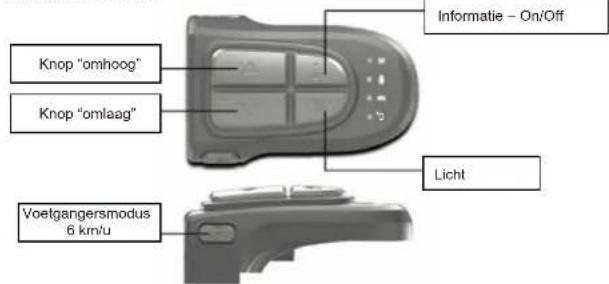

Weergave op de console

A: Ondersteuningsniveau
B: Batterijcapaciteit
C:Inschakelinglichten
D: Inschakeling telefoonverbinding

Voornaamste functies

In- en uitschakeling van het systeme

Druk op de startknop van de batterij om de batterijuit stand-by te halen.

Druk op de knop 'Informatie On/offen om het systeme op te starten. Houd dezeilde knop 3 seconden ingredukt om het systeme uit te schakelen.

Het system schakelt zichelf automatisch uit wanner het 6 minuten nicht gebruikt worden.

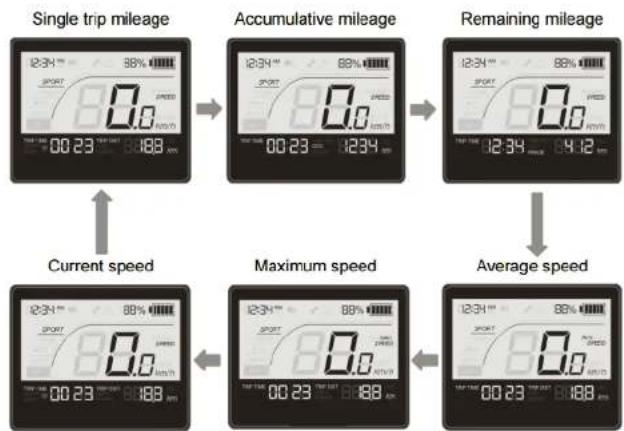

Gegevensweergave

Druk op de knop "Informatie" om de weergegeven informatie te wijzigen.

De informatie worden als voigt weergevegen: Rltafstand, cumulative afstand, resterende afstand, gemiddelde smelheid, maximale smelheid, momentane smelheid.

Nulinstelling van de gemiddelde slelheid en afgelegde afstand (enkele ritaftstand)

Houd de knop "omlaag" gedurende 3 Seconden ingedrukt om de gemiddelde sleinheid en aflegde afstand (enkèle ritaftstand) op nul te zetten

Vermogensniveau

Wanner de batterij vol is, worden 5 vermogenssegmenten weergegeven. Wanner enkel het laatste segment wird waeregevegen en knlppert, geeft dit aan dat de batterij bija leeg is en u deze omnidelijk moel opladen (capaciteit van minder dan 3%

De aanduiding van het batterijniveau wordt ook weergegeven op de console

Ondersteuningsniveau

Uw Dandy flets heeft 5 ondersteuningsniveaua:

OFF: Geen ondersteuning

ECO: Lichte ondersteuning

TOUR: Middelmalige ondersteunig

SPORT:Sterke ondersteuning

AUTO: Automalische ondersteuning

Druk op de knoppen "omhoog en omlaag om van ondersteuningsniveau le veranderen.

Het ondersteuningsniveau worden op de display weergegeven en worden ook op de console weergegeven onder de indicator "M"

Roodlicht:SPORT-modus

Blauwlicht:TOUR-modus
Groenlicht: ECO-modus
Wit Licht: AUTO-modus
Geenlicht:OFF-modus

Vergeetietdatoeheemurerdendersteuninggebruikt,hoe snelerdebatterjzalontladen.

Vermogensniveau

Helt momentane vermogen worden op de display met een vermoganscurve van linksaar rechts weergegeven.

Inschakeling van de displayverlichting en de voor- en achterlichten van de flets

Druk om de displayerlichting en de lichten van uw fiets in te schaken om de knop "Licht". De inschaeiling van de lichten worden op de display weergegeven.

erhaal deze procedure om de verlichting uit te schakelen.

Ondersteuning bij het starten

Uw Dandy is uitgerust met een starthulpsystem.

Zonder te trappen kan uw motor de fiets tot een snelheid van 6km / u brengen. Deze functie kan u helpen op slechte en/ofeer hellende weg.

Druk om这部分 fegebruiken op de knop "Voetganger". Zostra de schakelaar terugkeert aan der ruststand valde de ondersteuning tot 6km / u weg.

Telefoonverbinding

Je fiets in verband met de functies van de telefoon. Automatisch geactiveerd, als je in de buurt van een apparaat voor de gevolgen van het systeme van communicatie.
De blauwe LED -lampen op de console van de functie is geactiveerd.

Functies en druk op de pijl knop "en" onder de boog.Blauw richtje knippert alsussen de oprichting van sukces.

Je kan het downloaden van de toepassing door de Website: https://goo.gl/fjhcqr

2) Accu

Aanbeveling bij eerste gebruik

De accu gedurende op zich minst 6 uer oplaen tijden de eeste oplaadbeurt. DIt LAST toe om de accu te initiauliseren.

De accu word u gevermed leem en minimum lading, het is HEEL BELANGRIJK EEN MINIMUM OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

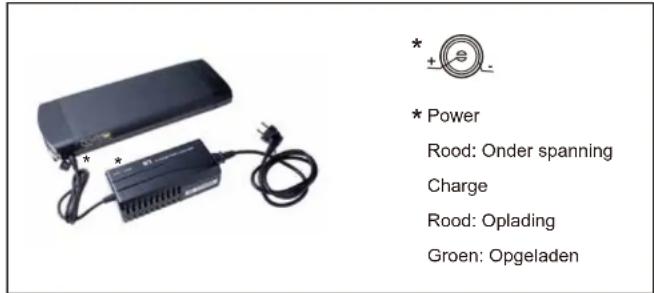

Controleer of uw accu ontrendeld is en haal ze uithaar vergrendelingsystem.

Het uiteinde van de lader goed bevestigen in het stopcontact aan de achterkant van de accu naast het

handvat

Verplaats de plastiekien beschemikap die het stopcontact bescherm om de aansluiting te makeen. Steek de voedingssteker in een elektrisch stopcontact et controlleren de le de in de lader oplicht. Reken tussen 2,5-3h (accu 36V6,6 Ah)/5-6h(accu 36V13,2 Ah)/6-7h(accu 36V7,4 Ah) voor een volledige oplaardebute. Ontkoppel de lader wanner de laadbeur beindigid vs. Vergest net om uw accu te vergrendelen bij de instalaille ou de fiels.

Autonomie van uw accu

Uw accu haeft een inlopperiode nodig en zal pas+zijn definitieve autorisme hebben na een tientaal maal gebrukt te zich.

Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minutes te lately rusten voor hem in gebruik te nemen.

De autonomie van onze VAE Wayscral is als volgt: 36V6,6 Ah, 36V13,2Ah of 36V17,4Ah.

Accu 36V6,6 Ah: 25-45 km

Accu 36V13,2 Ah: 60-80 km

Accu 36V 17.4Ah: 70-110km

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

• De keuze van het niveau van trapondersteuning

• Het gewicht van de gebruiker

• De helling van de weg

• De bandenspanning

-De wind

• De geleverde inpansning bij het trappen

-Frequenlie van sloppen en starten

• De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu's regelmatig of na ieder gebruik te heriaden. Er is geen geheugeneffect op deze accu's.

Het isaanbevolen, om de ensvdunu van uw acco zoog möglichk te verlengen: - om warme planteu te vermilden (ideale oplaattemperatuur 20^ )

• om de batterij na gebruik van de fiets 30 minuten te lately afkoelen

Voorzorgen bil gebruik:

• Gebruik de accu uitsluitend voor de betrokken fiets.
• Gebruikuitsluitend de specifieke lader om de accu op te laden.
• Laad de accuuitsuitend in een goed verluchtede plaats op.
• De accu Niet aan把它blootstellen of laden in volle zon.

• De accu niel uit elkaar halen of veranderen.

• De (+) en (-) aansluitingen van de accu net verbinden met een metalen voorwerp.

• De accu Niet aan vloeistoffen blootstellen.

• Geen beschadigde accu gebruiken.
• De accu Niet verder opladen indien hij Niet volledig opgeladen is na de theoretische opplaadtijd.
• De accu niet opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er iots abnormal lijkt.
• De accu Niet binnen het bereik van kinderen lately.
  -Uw accu herladen voor en na een langdurige opberging.
  De instructies vermeld op de lader van de accu volger

Accu's kunten konten van verminderung van hun prostaltes vertonen na tairlijke oplaadbeuren. Dit za afhangen van de gebruiksgewoonten van de VAE. Over het algemeen ze al de energetische capaciteit met 20% tot 30% dalen na 500 cycli (opladen en ontladen) voor lithium accu's en na 300 cylc voor loden accu's.

U moet uw afgedankte accu's afgeven in uw winkel of in gespecialiseerde

ophaalpunten voor recyclage. Gooi vooral uw accu bij zich levenseinde nicht in de natuur.

3) Lader

Gebruik enkel de lader die billegeverd is bij uw elektrische fiets. Vermi elde contact met water tiendens het oplenand van de batterij. Als het stopcontact nat zou zich, gelieve te dragen voor het grabuik.

Voorzorgsmaatregelen:

• Lees de gebruiksaanwijizing yoor het gebruik yan de lader.

• Voor binnengebruik, Niet blootstellen aan de regen.

• De klemmen van de lader Niet kortsluiten met een metalen voorwerp.

• De lader nicht demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldienst.

• Plaats altijd de lader in een droge en goed geventileerde omgeving.

• Pas op: explosieve gassen. Vermijd vlaammen en vonden. Zorg voor voldoende verluchtig tijdens het opladen.

• De lader niet gebruiken met een beschadigde kabel of stekker.

• De lader Niet aanraken met natte handen.

• Zorg ervoor dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.

• Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen

• De lader Niet te lang vasthouden lijden het opladen (risico handen te verbrand te worden)

• De lader Niet op een onstabile plaats zetten.

• De lader Niet bedekken tildens het opladen om zo oververhitting te voorkomen.

• Deze lader is ontworpen voor Lithium batterijen, niel gebruiken voor ander typen batterijen.

• Niet gebruiken voor Niet-oplaadbare batterijen

• Dit toestel is nielt geschikt voor mensen (inclusioni kinderen) met een fysiiek, zintuiglijke of mentale beperking. oof voor mensen met gebrek aan ervaring of kennis, behalve diegenen de toestemming hebven, van een verantwoordelijke o an loezichthouder van de veilghieid of instructies

voaragegaan aangaaande net gebruk van het toester.

• Het is jangereen om kinderen in het ogre to honden om te vermijden dat 26 speel met het toeter

• Buten bereik van kinderen honden, dit product is geen spelgoed.

• Toestel nielt bloolstellennen aan een wamblebron

• Het toestel Niet onderdompelen onder het water

• De soepele kabel van dit toestel mag Niet worden verrangen; in geval van schade, gelieve het toestelweg te werpen.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregel door uw verkoper laten controieren om de veiligheid te garanderen en de onderelden in goede staat van werking te houden:

Eerste controle: 1 maand of 150 km

• Nazicht van het aanspannen van de elementen: kruk, wie, stang, pedalen, frame, zadelklem.
• Nazlicht van de werkking van de overbrenging en de ondersteuning,

• Nazicht van de regeling van de remmen

• Spanning en/of centreren van de wielen.

• Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

Elk jaar of 2000km

• Nazicht van de slijtageniveauaas (remschoenen of remblokjes, overbrenng, banden),
• Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedalen),
• Controle van de kabels (remmen, deraillaur),

• Nazicht van de lichten,

• Spanning en/of centreren van de wielen.

Elke 3 jaar of 6000km

• Vervanging van de overbrenng (kelting, vrijwiel, plateau),
  Vervangen van de banden,
• Controle van de slijtage van de wielen (spaken, velg)
• Spanning en/of centreren van de wielen.

• Vervanging van de remschoenen of remblokjes

• Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmatif onderhoven worden, voor uw verilghheid maar ook om er de levensduur van te verlelenen. Het is belangrijk om de mechansische elementen regelmatif te controlleden om de versleten onderdeni ondereilen die tekenen van siliage verloren, te verrangen. Voor een veilig gebruik, controllerer regelmatif die staat van de remmen en de velgen.

Reiniging

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorziglich en gebruik geen waterstraal onder druk.

Smering

De smering van de verschilnde bewegende onderdelen is essenteel en dit om corrosie te vermijden. Ze moet regelmatig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturingskabels.

Het is aangeraden om speicifie ole te begruiven voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmatige controls

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen.
Het toe te passen torsiekoppel is als volgt:

Componenten	Aanbevolen koppel (NM)	Eizbondere voorschriften
Pedalen op krukken	35-40	De schroefdraden smeren
Trapstang	30-35
Aanspanning Stang	18-20
Aanspanning besturingsvrijloop	≥25
Remhandvat	2.5-4
Rembeugels	5-7.5
Zadel op slede	18-20
Wiel	25-35
Bagagerek	8

De andere torsiekoppels hangen af van de afmeling van de moeren: M4: 2,5 tot 4.0 N.m., M5: 4.0 tot 6.0 N.m.

M6:6.0tot7.5N.m.

Draai de schroeven gelijkmatig aan het benodigde koppel.

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschlende onderden onderworpen aan slijtage zichn standaardelementen. De versleten onderden steeds vervangen en/of vervangen door identieke componenten die te koop zichn in da handel of bij uw verkopener.

Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanninger en slijtage.

De verschilnde materie en componenten können op verschilnde manieren reageren aan slijte an vermoidheid.

Als de leef cyclus van een component overschrend word, kan hij plots breken en schade veroorzaken aan de fietser.

Scheuren, breuken en/of verwäckungen in zones die hoge spanningen ondergaan, tonen aan aan dit deze componenten hn leef cyclus hebben overschreden en vervoegen要去en worden.

2) Garantie van toepassing

Wij hebden uw fiets met de grootste zorg ontworpen en vervaardigd. en dit om u volledige tevredenheid te schenen. Echter, indien zou blijken dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commercie waarborg van:

Levenslangegarantie voor het kader

• 2aar voor de motor.

1aar voor de onderden, met ulsulting van de onderden onderwerpen aan slijtage (banden, binnenbanden, remschoenen, handvaten, zadel, kabel).

2aar voor de lithium accu's en lader

(Breng uw afgedankte accu maar uw winkel,hij za gerecycleerd worden!)

De gelebruker moet, om deze waarborg te lately gelden, het product aanblieden bij de distributeur, vergezelden van het kastieket of de aankoopfaactuur.

Deze waerborg, van toepassing in het land van aankoop, dekt alle打破en van het product die geen gewoon gebruik möglichmaker. De gebreken tengevolge van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbevelingen van de fabrikant nicht gevolgd werden, zich net gedekt. De waerborg dekt de gewone slijge van onderdelen ten gevolge van het gebruik van het product niet. De garantieverlener is: contact: www.noraauto.com.

De commercie waarborg die hierboven voorzien is, beperkt de koper geenszins om+zijn garantierecht

uit te oefenen betreffende verborgen gebreken of Niet-conformiteit, zoals voorzien is in de verschillende Europese landen. Voor meer informatie geilieve de wete经营活动 van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu's

Het Rood lampje van de oplader werkt niet lijdens het opladen

• Controller of de connectoren correct aangesloten zich.

Het Rood lampje van de oplader wordt Niet groen

• Doof de voeding en sluit na 5 seconden lerug aan op het net. Hij kan verder opladen.

Het Rood lampje van de oplader worden onmiddelijk groen

• Controller of da accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen

Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller

(T3.15A/250V)

Dandy toutcodes op de console

Type fout	Foutnummer	Beschrijving probleem
Sensor voor koppeldetiekie	16	Spanning te hooq
Sensor voor koppeldetiekie	17	Spanning te laag
Motor	32	Hall-effectsensor onder een te hoge spanning
Motor	33	Hall-effectsensor onder een te lage spanning
Motor	34	Hall-effectsensor - Probleem fase A
Motor	35	Hall-effectsensor - Probleem fase B
Motor	36	Hall-effectsensor - Probleem fase C
Snelheidssensor	48	Geen signalaal
Snelheidssensor	49	Onjuist signaal
Batterij	64	Spanning te hooq
Batterij	65	Spanning te hooq
Batterij	66	Gebrek aan vermogen
Batterij	67	Geen vermogen
Batterij	68	Batterijstoring
Controller	80	Oververhitting controller
Controller	81	Batterijcommunicatieprobleem
Controller	82	Boost-modusprobleem
Controller	83	Boost-modusbedieningsprobleem
Controller	84	Communicatieprobleem
Controller	85	FET-probleem
Controller	86	Kortsluiting
Display	96	Spanning te hooq
Display	97	Spanning te laag
Display	98	Programmapprobleem
Display	99	Communicatieprobleem
Display	100	Schemprobleem
Andere	112	Lichtprobleem
Andere	113	Onderhoud
Andere	114	Bluetoothcommunicatieprobleem

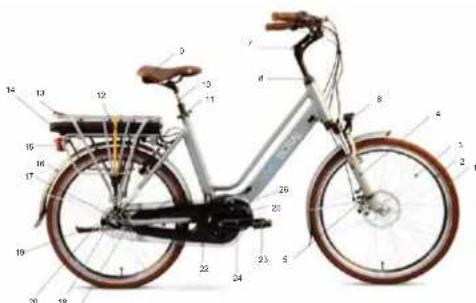

Bijlage: Technische specificaties		(17)	Spatbordbevestiging
(1)	Band	(18)	Kettingwiel
(2)	Velg	(19)	Achternaaf
(3)	Spaak	(20)	Standaard
(4)	Vork	(21)	Ketting
(5)	Voorrem	(22)	Kettingbescherming
(6)	Koplamp	(23)	Pedaal
(7)	Stang	(24)	Zwengel
(8)	Stuurnrichting	(25)	Motor
(9)	Zadel	(26)	Plateau
(10)	Zadelpen	(27)	Handvat
(11)	Zadelpenklem	(28)	Bel
(12)	Elastiek voor bagagedrager	(29)	Console
(13)	Bagagedrager	(30)	Display
(14)	Batterij	(31)	Stuur
(15)	Achterlicht	(32)	Versnellingsregelaar
(16)	Spatbord	(33)	Remhendel

Dandy

Maximumbelasting	130 kg (gebruiker + last + fiets)
Maximumnelheid met ondersteuning	< 25 km/u
Autonomie	25-45 km/60-80 km/70-110km
Aandrijving	Elektrische molor	Centraal trapinrichting
	Maximaal vermogen	250 W
	Spanning	36 V
Batterij	Type	Lithium
	Spanning	36 V
	Capaciteit	6,6 Ah/13,2 Ah/17,4 Ah
	Gewicht	2,1 kg/3,6 kg/4,3 kg
	Oplaadtijd	2,5-3 uur/5-6 uur/6-7 uur
	Aantal cycli	500-800
Lader	Specificaties	Ingangsspanning 220 V
		Uitgangsspanning 42 V
Totaal gewicht van de fiets (met batterij)	26 kg
Afmetingen van de fiets	1700x615x1139mm(24")/1812x615x1213mm(26")
Bandenmaat	24 x 1,75 of 26 x 1,95

ES

De-fabricant-of d invoerder (bedrijfsnaam en volledig adres)

bevoegde person om het technische dossier op te stellen person : Franck COLLIER

verklaren dat het hieronder vermelde product :

Bedrlifsnaam : Wavscral Dandy
Soortnaam : Cycl - Elektrisch stuurbekrachtiging cycl
Functie : Mobilitieit
Modele / code MGTS : Dandy 24" / 24534

Vent : Volwassen

Dandy 26" / 24535

waarvan het serienummer is : Verwijs maar p.1

voldoet aan :

• de richtlijn 2006/42/EC betreffende machines,
• de rlichtijn 2014/35/UE betrefende de markt aanbieden van elektrisch materiaal bestem voor gebruik binnen bepaalde spanningsgrenzen,
• de richtiln 2014/30/UE betreffende over elektron magnetische compatibiliteit,
• de richtljin 2011/65/UE betreffende beperking van het grabuik van bepaalde gevaarlijkke stoffen in elektrische en elektronische apparatus,

• de richtlijn 2006/66/EC inzake batterijen en accu's, alsook afgedankte batterijen en accu's,

• de richtlin 2014/53/UE betreffende de lldstaten inzake het op de markt anbleden van radioapparatur

en de norm :

-EN15194:2009+A1

• EN 60335-1:2012, EN 60335-2-29:2004 + A2, EN 62233:2008

• EN 55014-1:2006 + A1 + A2. EN 55014-2:1997 + A1 + A2. EN 6100-3-2:2006 + A1 + A2.

EN6100-3-3:2013. EN61000-6-1:2007. EN61000-6-3:2007 + A1. EN61000-4-2:2009

EN61000-4-3:2006+A1+A2

-IEC62321:2013

-IFC62133:2012

Opgemakt te Marquette-lez-Lille, op 13 / 04 / 2017
