MANUALE UTENTE PCAE 1002 PROFICOOK

Posizione dei comandi 3

Normedi sicurezza generali 35

Avvertenze speciali di sicurezza per questo apparecchio 36

Utilizzo conforme alla destinazione 36

Pezzi in dotazione 36

Disimballaggio dell'apparecchio 36

Descrizione dei componenti 37

Preparazioni per lo spremiagrumi 37

Collegamento elettrico 37

Funzionamento dello spremiagrumi 37

Assemblaggio dell'unità di miscelazione e del coperchio 38

Funzionamento dell'unità di miscelegation.......39

Pulizia 40

Conservazione. 40

Ricerca dei guasti 41

Dati tecnici 41

Smaltimento -

Significato del symbolo "Eliminazione" 41

Norme di sicurezza generali

Prima diMETTEREinfunzionequestoapparecchio, leggeremoltoattentamenteleistruzioni perl'uso e conservarlecon curaunitamentealcertificato digaranzia,allo scontrinoe,se possibile,alla scatola di cartone con la confezione interna.Se passate l'apparecchio a terzi, consegnateanche leistruzioni perl'uso.

Utilizzare l'apparecchio esclusivamente per scopi privati e conformmente al tipo di applicazione previsto. Questo prodotto non è stato concepto ai fini di un impiego in ambito industriale.

Non utilizzato all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzato l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisce l'apparecchio, staccare immediamente la spina.

• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (pretendendo in mano

la spina, non tirando il cavo) allorché non si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifeste anomalie.

Non mettere in funzione l'apparecchio alla sorveglianza. Spagnere sempre l'apparecchio, se si desidera uscire alla stanza. Estrarre la spina alla presa.
- Controllare regolarmente che l'apparecchio e il cavo non presento traccce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
Non tentare di riparare l'apparecchio, bensi rivolgersi a un technique autorizzato. Al fine di evitare l'insorgere di situazioni di pericolò, si raccomanda di contattare il costruttore, il nostro servizio di assistenza tecnica o un technique ugualmente qualificato per la sostituzione del cavo di alimentazione difettoso con un cavo equivalente.
- Utilizzare esclusivamente accessori originali.
- Rispettare le seguenti "Speciali norme di sicurezza".

Simboli per quello manuale di istruzioni per I'uso

Leindicazioniimportantiper la propria sicurezza sonoindicati appropriatamente.Osservareassolutamentequesteindicazioni,perevitare incidenti edanni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

NOTA:

Mette in risalto consigli ed informazioni.

Bambini e persone fragili

• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc,) fuori alla portata dei bambini.

AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

• Quest'apparecchio non è destinato all'uso da parte di persona (compresi i bambini) con capacità fisiche, psichiche, sensorie o intellettive limitate, o da persona sprovviste della necessaria esperienza e conoscenza, ad eccezione del fatto che ciò avvenga sotto la sorvegianza di una persona responsable ed addetta alla loro sicurezza, o che ricevano da但这a persona istruzioni su come debba essere utilizzato l'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.

Avvertenze speciali di sicurezza per questo apparecchio

AVVISO:

• Pericolo di taglio! Il filtro della centrifuga e le lame del frullatore sono molto taglienti!
• Se il setaccio rotante é danneggiato, l'apparecchio non funziona.
• Utilizzare sempre il pestello in dotazione. Non inseire dita o attrezzi nelle'apertura di riempimento.
• Prima di sostituire gli accessori o parti aggintive che si muovono durante il funzionamento, l'apparecchio deve essere spento e scollegato alla corrente.
• Non toccare le parti in movimento.
• Prima di montare nuovamente gli accessori, attendere che la lama si sia completamente fermata.
• Controllare sempre che gli accessori siano ben aosto e fermi prima di accendere l'apparecchio.

Non tenere acceso l'apparecchio per più di 1 minuto! Lasciare quindi raffreddare l'apparecchio per circa 3 minuti prima di riutilizzarlo.
Non toccare mai le parti in movimento dell'apparecchio ed attendere sempre l'arresto.

• Usare l'apparecchio con cautela!
  Non toccare i tasti di sicurezza!
  Non togliere il coperchio nelle funzioni.
  Non mettere le dita dentro nell'apertura di insertimento cibo.

Utilizzo conforme alla destinazione

Questo apparecchio è destinato a

• Estrazione di succo da frutta o verdure
• Miscelare liquidi.

Non utilizzato alimenti troppo duri come noci e cioccolata.

Deve essere utilizzato in ambiente domestico e applicazioni simili.

Utilizzato l'apparecchio soltanto come descripto nel manuale istruzioni. L'apparecchio non è destinato all'uso commerciale.

Gli altri usi non sono previsti e possono danneggiare l'apparecchio o provocare lesioni personali.

Il produttore non si assume alcuna responsabilita per danni derivanti da uso improprio dell'apparecchio.

Pezzi in dotazione

1 base con motore
1 coperchio trasparente
1 pestello
1 setaccio centrifuga
1 alloggiamento centrifuga
1 contentatore residui polpa
1 protezione per l'apertura di riempimento
1 coperchio con aperture di riempimento per l'unità di miscelazione
1 unità di miscelazione

Disimballaggio dell'apparecchio

1. Estrarre l'apparecchio dall'imballaggio.
2. Rimuovere tutti i materiali di imballaggio come pellicole, materiali di riempimento, supporti cavi e cartone.
3. Controllare che siano presenti tutte le parti.

i NOTA:
Posso nere presenti polvere o residui di lavorazione sull'apparecchio. Pulire l'apparecchio come descrizione nella sezione "Pulizia".

Descrizione dei componenti

1 Pestello
2 Apertura di riempimento
3 Coperchio trasparente
4 Interruttore di sicurezza
5 Setaccio centrifuga
6 Alloggiamento centrifuga
7 Puleggia di azionamento
8 Staffa di sicurezza
9 Pannello di commande
10 Base con motore
11 Contenitore residui polpa
12 Protezione per l'apertura di riempimento
13 Coperchio con aperture di riempimento per l'unità di miscelazione
14 Unità di miscelazione

Preparazioni per lo spremiagrumi (vedi Fig. A)

Per il montaggio, fare riferimentoanche alle figure a pag.3.

1. Sistemare l'apparecchio con l'interruttore rivolto verso di voi.
2. Girare l'impugnatura di sicurezza verso destra.
3. Montare il contentitore polpa sul lato sinistro. Nella fase successiva, fissario al collare sull'alloggiamento centrifuga.
4. Montare l'alloggiamoento centrifuga sulla parte superiore dell'alloggiamoento base. L'alloggiamoento base presente un'altra piccola parte, dove è possible collocare l'alloggiamoento centrifuga.

AVVISO pericolo di tagli! Il setaccio centrifuga è affiliato!

1. Collocare il setaccio centrifuga sulla puleggia di azionamento. Premerlo finché non scatta in posizione sulla puleggia di azionamento.

2. Controllare il setaccio centrifuga. Controllare che il bordo del setaccio non si stacchi quando viene applicata tensione.

3. Fissare il coperchio trasparente al di sopra del contentitore polpa.

i NOTA:

L'apparecchio è dotato di un interrottore di sicurezza (4) che previene l'accensione occidentale del motore. Controllare che tutti i componenti siano fissati correttamente (settaccio centrifuga e coperchio trasparente).

1. Fissare la staffa di sicurezza sul coperchio trasparente.
2. Collocare il contentatore succo sulla destra dell'apparecchio.
3. Controllare che il volantino di lavoro si trovi in posizione "OFF".

Collegamento elettrico

• Prima di insertire la spina nella presa, controlling che la tensione nominale corrisponda alla tensione dell'apparecchio. Le informazioni sono riportate sulla targhetta dell'apparecchio.
• Collegare l'apparecchio soltanto a una presa correttamente installata 220 - 240V 50Hz .

Funzionamento dello spremiagrumi

Display

Lo spremiagrumi automatico è dotato di un display

che legge le impostazioni dell'interruttore. Lalettura è più facile con ildisplay in posizione orizzontale.

Impostazioni interrettore

• Premere il tasto "P" per accendere subito il motore alla massima velocità.
• Girare il volantino di lavoro da "OFF" a "ON" per avviare il motre al livello 1.
• Il funzionamento viene inoltre molto在哪吒 unicona.
• Selezionare uno dei 9 livelli con il volantino di lavoro.

Quale livello selezionare a seconda dei diversi tipi di frutta?

Osservare la tabella seguente per rispondere a esta domanda.

1 - 2 Pomodori, Meloni

2 - 4 Prugne, Pere (morbide), Pesche, Mango (sbucciati), Kiwi (sbucciati)

4 - 6 Arance (sbucciate)

6 - 8 Cetrioli

9 Ananas (sbucciati), Pere (dure), Carote, Sedano, Mele

Lavare la frutta da spremere.
- Tagliare la frutta a peszini in modo che possa essere inserita nella'apertura di riempimento.
Rimuovere semi grande stami.

Spremitura

NOTA:

L'apparecchio deve essere utilizzato per brevi periodi. Lasciarlo in pausa per 3 minuti dopo averlo fatto funzionare per un minuto.

AVVSIO!

Controllare nuovamente che tutti gli accessori funzionino correttamente prima di accendere l'apparecchio.

1. Portare l'interruttore nella posizione desiderata. Il motore si accende.
2. Inserire i pezzi di frutta nell'apertura di riempimento e premerli con il pestello. Nota. Il pestello funge da guida nell'apertura di riempimento.
3. Il succo scorre sul lato destro dell'alloggia-mentation. La polpa viene raccolta nel contentitore polpa.

NOTA:

• Osservare il contentatore succo di frutta. Spagnere l'apparecchio in tempo per non superare il livello max.
• La frutta più piccola, comme le bacche, è difficile da spremere con la centrifuga. Utilizzare uno spremiagrumi specifico.

Spegnimento e smontaggio

1. Portare il volantino di commando in posizione "OFF" e attendere che il setaccio centrifuga si sua fermato completeness.
2. Scollegare l'apparecchio dall'alimentazione.
3. Collocare il contentatore succo di lato e aprire la staffa di sicurezza.
4. Rimuovere il coperchio trasparente.
5. Rimuovere il setaccio centrifuga con il relative alloggiamo. Utilizzato entrambe le mani per sollevare l'alloggiamo centrifuga.

AVVISO pericolo di tagli! Il setaccio centrifuga ha lame affiliate! Afferrarlo sostanto dal bordo in plastica esterno.

1. Estrarre il setaccio centrifuga dall'alloggiamento centrifuga.

Assemblaggio dell'unità di miscelazione e del coperchio (vedi Fig B)

1. Tenere l'unità di miscelazione in modo che l'impugnatura sia sulla destra.
2. Mettere l'unità di miscelazione sulla base dell'apparecchio in modo che il simbolo del bordo inferiore dell'unità sia rivolto verso il simbolo della base dell'apparecchio.
3. I symboli devono essere direttamente l'uno sull'altro.
4. Regolare il coperchio posteriore sull'unità in modo che la linguetta schiuda l'apertura dell'unità di miscelazione.
5. Posizione are il coperchio dell'apertura di riempi-mentation nel coperchio posteriore.
6. Girare il coperchio in senso orario per bloccarlo.

Funzionamento dell'unità di miscelazione

ATTENZIONE:

• Spagnere sempre l'apparecchio prima di rimuovere l'unità di miscelazione alla base.
• Attendere sempre che la lama si sia completemente fermata.
• Il vetro potrebbe rompersi per le temperaturee elevate! Non riempire con liquidi ad una temperatura superiore a 60^ .
  Non riempireccessivamente l'unità di miscel-azione! E possibile riempire con un massimo di 1,8 litri.Osservare la gradazione sull'unità.
  Non andare al di sotto della quantità di 0,6 litri! Le lame potrebbero girare a secco e danneggiare la guarnizione.
  Non mettere mai ingredienti duri nelle unità di miscelazione! Questo è un frullatore, non un tritatore. Ingredienti come noccioline, ghiaccio e chicchi di caffe possono danneggiare l'apparecchio.

i NOTA:

• Il frullatore funziona solo se i simbo' e▲ sono esattamente l'uno sull'alto.

• L'apparecchio è adatto ad un funzionamento breve. Attendere 3 minuto dopo il funzionamento per 1 minuti.

• Tagliare prima la frutta in piccoli peszji.

• Regolare l'unità di miscelazione sull'apparecchio di base se non ancora eseguito.
• Riempire con liquido da frullare nell'unità.
• Posizione are il coperchio con la protezione sull'unità.

NOTA:

Si desidera aggungere zucchero o spezie alla bevanda?

• Spagnere prima di dispositivo.
• Rimuovere la protezione e riempire tramite l'apertura.
• Inserire nuovamente il coperchio sul coperchio.

AVVISO:

Non mettere in funzione l'unità di miscelazione vuota o alla coperchio.
Non arrivare all'unità di miscelazione! Le lame sono affiliate e ruotano ad alta velocità. Posso-no verificarsi lesioni gravi.

1. Controllare che l'interruttore girevole sia impostato su "OFF".
2. Collegare alla corrente mediante una presa correttamente installata da 220 - 240 V, 50 Hz.
3. Accendere il disposativo con l'interruttore girevole o usare il funzionamento a impulso "P".

Per una miscela uniforme

(funzionamento continuo)

Per quello funzionamento, selezionare un passaggio da 1 a 9 con l'interruttore girevole. Guardare il display.

Passaggio 1 = bassa velocità

Passaggio 9 = alta velocità

Impostare l'interruttore su "OFF" per spegnere l'unità.

Per il funzionamento a impulso

(miscelare a intervalli brevi)

a. Girare l'interruttore girevole su "OFF". L'apparecchio è ora spento.
b. Premere il tasto "P" secondo la durata dell'intervallo desiderata.
c. Il motore si ferma automaticamente quando si rilascio il tasting "P".

1. Sollevare l'unità di miscelazione alla base del dispositorio per versare la bevanda.

Terminare il funzionamento

1. Regolare l'interruttore girevole su "OFF" o rilasciare il tastingo "P".
2. Attendere che la lama si sia complemente fermata.
3. Scollegare la spina principale alla presa a parete.

Pulizia

AVVISO:

• Prima di effettuare la pulizia, scollegare l'apparecchio dall'alimentazione.
  In Nessun caso immergere l'apparecchio in acqua per la pulizia. Ne potrebbe conseguire un corto circuito o incendio.
• Il setacco è extremamente affiliato! Pericolo di taglio!

ATTENZIONE:

• Non usare pagliette o altri oggetti abrasivi.
• Per la pulizia non usare detersivi forti o abrasivi.
• Non lasciar seccare la polpa sul setaccio centrifuga. In caso contrario, il setaccio potrebbe intasarsi.

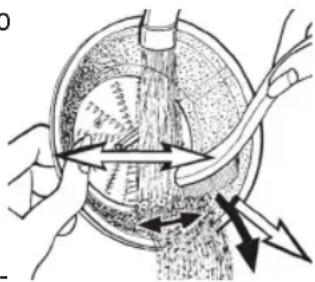

Consiglio

Rimuovere i residui alla centrifuga subito dopo aver utilizzato l'apparecchio. Utilizzare una

spazzola per il lavaggio di stoviglia.

Subito dopo aver miscelato la bevanda: Riempire l'unità del frullatore con acqua tiepida a media capacità.

tà. Premere ripeturamente il tasto "P". Ora l'unità è stata prepulita.

Usare una pezza umida per pulire la parte esterna dell'apparecchio.

Pestello, copertura trasparente, setaccio della centrifuga, corpo centrifuga, vaso per succo e portascorie, contentatore per miscelare con coperchio e blocco

AVVISO pericolodi tagli! Il filtro della centrifuga e la lama per miscelare sono affiliati!

• Pulire i componenti mettendoli a mollo.
• Pulire il coperchio centrifuga con una spazzola per il lavaggio di stoviglia. Vedere figura.
• Risciacquare con acqua pulita.

Conservazione

• Pulire l'apparecchio come indicate. Lasciar asciugare completeness gli accessori.
• Si consiglia di conservare l'apparecchio nell'imballaggio originale quando non lo si utilizza per periodi prolongati.
• Rimessare sempre l'apparecchio in un luogo asciutto e ben ventilato al di fuori della portata dei bambini.

Ricerca dei guasti

Anomalia Possibile	le causa Rimedio
L'apparecchio non funziona.	L'apparecchio non è collegato all'alimentazione.	Controllare la presa inserendovi la spina di un altro appa-recchio.
		Inserire la spina correttamente.
		Controllare il fusabile domestico.
	L'impugnatura di sicurezza non è stata chiusa.	Controllare che tutti i componenti siano montati corretta-mente.
	L'apparecchio è difettoso.	Contattare il centro assistenza o una tecnico qualificato.
Quantità di succo insufficiente.	Tipo errato di frutto. Selezionare un frutto in grado di produrre una quantità maggiore di succo.
	Non è possible estrarre il frutto di frutti di bosco piccoli nella centrifuga.
	Troppi residui nel setazio centrifuga.	Pulire il setaccio centrifuga.
Rumore forte e no bilanciato durante il funzionamento.	Montaggio errato. Controllare che tutti i componenti siano installati corretta-mente.
	Troppi residui nel setazzo centrifuga.	Quando si spremono grandi quantità di frutta, pulire il setazzo centrifuga tra un funzionamento e l'altro.
I liquidi non sono miscelati corretta-mente.	Troppo molto o troppo liquidi nell'unità.	Variare la quantità del liquido.
	La velocità è troppo alta.	Avviare a Bassa velocità e augmentaria successivement.

Dati tecnici

Modello: PC-AE 1002

Alimentazione rete: 220-240 V~50 Hz

Consumo nominale di energia 1000 W

Consumo energetico max 1200 W

Livello pressione acustica: 88,7 dB(A)

Classe di protezione

Funzionamento breve/Pausa: 1/3 minuti

Peso netto: ca.6,75 kg

Con riserva di apportare modifiche tecniche!

Questo dispositivo risponde a tutte le direttive della CE, come la direttiva sulla compatibilità elettromagnetica e quella sul basso voltaggio ed è prodotto secondo le più recenti norme di sicurezza.

Smaltimento - Significato del symbolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegnata presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salutetramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altri forme di utilizzato di dispositivi elettrici e elettronici.

Il vosto comune è in grado di fornirvi informazioni sui punti di raccolta.

Contents

Certificato di garanzia · Tarjeta de garantia

Cartao de garantia · Guarantee card
