MANUALE UTENTE NX5800 KENWOOD

RICETRASMETTITORE DIGITALE VHF

NX-5700

RICETRASMETTITORE DIGITALE UHF

NX-5800

GUIDA PER L'UTENTE

Questa guida per l'utente spiega soltanto i fondamenti d'uso del ricetrasmettitore. Per informazioni su altre funzioni eventualmente implementate nel ricetrasmettitore acquistato la preghiamo di rivolgersi al suo rivenditore. Il manuale d'istruzioni (User Manual) dettagliato è scaricabile dall'indirizzo:

http://manual2.jvckenwood.com/en_contents/search/

micro SD micro™ SD HC

Bluetooth®

• SD™ e microSD™ sono marchi appartenenti a SD-3C, LLC registrati negli Stati Uniti e/o in altri paesi.
• I loghi Bluetooth ^® sono marchi registrati appartenenti a Bluetooth SIG, Inc. e il loro uso da parte di JVC KENWOOD Corporation è concesso in licenza. Gli altri marchi e loghi appartengono ai rispettivi proprietari.

AVVISO

La presente apparecchiatura è conforme ai requisiti fondamentali della Direttiva 1999/5/CE. L'uso del simbolo di avvertenza indicata che l'apparecchiatura è soggetta alle limitazioni d'uso in vigore in determinati paesi.

Questa apparecchiatura e'concepita per essere utilizzata in tutti L'apparecchiatura deve essere provvista di licenza e n'è consentito l'uso nei seguenti paesi.

AT BE DK F	FR DE GR IS	IE IT LI LU
NL NO PT ES	SE CH GB C	Y CZ EE HU LV
LT MT PL S	K SI BG RO	HR TR

GRAZIE

La ringraziamo di aver scelto KENWOOD per le sue applicazioni di ricetrasmissione digitale.

INDICE

AVVISI PER L'UTENTE 3

PRECAUZIONI 4

DISIMBALLAGGIO E VERIFICA DELL'APPARECCHIATURA 5

ACCESSORI FORNITI 5

PREPARATIVI....6

ORIENTAMENTO 8

PANNELLO COMANDI (AFFISSO O KCH-19) 8

DISPLAY 9

FONDAMENTI D'USO 12

ACCENSIONE E SPEGNIMENTO.... 12

REGOLAZIONE DEL VOLUME 12

SELEZIONE DELLA ZONA E DEL CANALE 12

TRASMISSIONE....12

RICEZIONE....12

AVVISI PER L'UTENTE

• La legge proibisce l'uso di trasmettitori privi di autorizzazione nei territori sotto controllo governativo.
• L'uso illegale è punito con multe e/o la detenzione.
• Fare eseguire l'assistenza esclusivamente a tecnici specializzati.

Sicurezza: È importante che l'operatore sia consapevole e comprenda i rischi comuni derivanti dall'uso di un ricetrasmettitore.

AVVERTENZA

• AMBIENTI ESPOSTI AL PERICOLO DI ESPLOSIONI (GAS, POLVERE, FUMI, ecc.)
Spegnere il ricetrasmettitore mentre si fa rifornimento di carburante o si è parcheggiati in stazioni di servizio. Non trasportare contenitori di carburante di riserva nel bagagliaio del veicolo qualora il ricetrasmettitore fosse montato nella zona del bagagliaio.
- LESIONI PROVOCATE DALLA TRASMISSIONE DI RADIOFREQUENZE
Non utilizzare il ricetrasmettitore quando qualcuno si trova in prossimità o sta toccando l'antenna per evitare che le radiofrequenze provochino ustioni o lesioni fi siche correlate.
• CARICHE DI DINAMITE

L'uso del ricetrasmettitore ad una distanza di 150 m da cartucce di dinamite può causarne l'esplosione. Spegnere il ricetrasmettitore quando ci si trova in luoghi dove sono in corso lavori con esplosivi o dove sono stati affi ssi cartelli tipo "SPEGNERE I RICETRASMETTITORI". Se si sta trasportando dell'esplosivo nel proprio veicolo, assicurarsi che questo si trovi in una solida scatola metallica chiusa con interni specifi camente rivestiti. Non effettuare tramissioni quando l'esplosivo viene posizionato dentro o tolto da un contenitore.

La tecnologia AMBE+2™ di codifi ca vocale usata da questo ricetrasmettitore è protetta dalle leggi sulla proprietà intellettuale, compresi i diritti di brevetto e di copyright e i segreti commerciali appartenenti a Digital Voice Systems, Inc. Tale tecnologia di codifi ca vocale è concessa in licenza esclusivamente per l'utilizzo con questo apparecchio di comunicazione. È fatto espresso divieto a chi la usa di estrarre, rimuovere, decompilare o disassemblare il codice oggetto o in qualsiasi modo convertirlo in forma leggibile dall'uomo. Brevetti registrati negli Stati Uniti d'America: #6,199,037, #6,912,495, #8,200,497, #7,970,606, e #8,359,197.

Diritti d'autore del fi rmware

Il titolo e la proprietà dei diritti d'autore del fi rmware contenuto nelle memorie del prodotto KENWOOD sono riservate per la JVC KENWOOD Corporation.

Informazioni sull'eliminazione dei prodotti elettrici ed elettronici e delle batterie (per i Paesi che adottano la raccolta differenziata dei rifiuti)

I prodotti e le batterie recanti questa icona (bidone carrellato della spazzatura con il simbolo della croce) non devono essere eliminati come rifiuti solidi urbani.

I vecchi equipaggiamenti elettrici ed elettronici e le vecchie batterie devono essere riciclati in una struttura in grado di trattare questi articoli e i loro sottoprodotti di scarto.

Per informazioni sul centro di riciclaggio più vicino si suggerisce di rivolgersi alle autorità locali.

Se eseguiti adeguatamente, l'eliminazione e il riciclaggio dei rifiuti aiutano a conservare le risorse e al contempo impedire gli effetti nocivi sulla salute e l'ambiente.

Avviso: Il contrassegno “Pb” che appare sotto il simbolo delle batterie significa che contengono piombo.

PRECAUZIONI

• Non cercare di confi gurare il ricetrasmettitore durante la guida; troppo pericoloso!
- Non smontare o modifi care il ricetrasmettitore per nessuna ragione.
- Non lasciare per troppo tempo il ricetrasmettitore esposto all'irraggiamento solare diretto, non lasciarlo vicino a fonti di calore o riscaldamento.
- Se si avverte un odore anomalo o del fumo che proviene dal ricetrasmettitore, spegnerlo immediatamente e mettersi subito in contatto con il rivenditore KENWOOD.
- L'uso del ricetrasmettitore durante la guida può violare le leggi sul traffi co. Verifi care e osservare le norme sul traffi co locali.
• Non utilizzare opzioni non raccomandate da KENWOOD.
- Non lasciare il sacchetto di plastica d'imballaggio dell'apparecchio alla portata dei bambini. Infi landovi la testa potrebbero soffocare.
- Non appoggiare il ricetrasmettitore su superfi ci instabili.
- Tenere l'apparecchio a basso volume per non danneggiare l'udito.
- Spegnere sempre il ricetrasmettitore prima di installare gli accessori opzionali.
- L'eliminazione delle batterie deve avvenire nel rispetto delle leggi e dei regolamenti in vigore nel proprio paese e regione.

ATTENZIONE

• Il ricetrasmettitore funziona solo in impianti a massa negativa da 12 V! Prima di installare il ricetrasmettitore, controllare la polarità e la tensione della batteria del veicolo.
• Utilizzare esclusivamente il cavo di alimentazione c.c. in dotazione o un cavo di alimentazione opzionale KENWOOD.
• Non tagliare e/o togliere il portafusibile sul cavo di alimentazione c.c.
• Non mettere il cavo del microfono attorno al collo quando ci si trova in prossimità di macchinari che potrebbero afferrare il cavo.

AVVERTENZA

Per la sicurezza dei passeggeri, installare il ricetrasmettitore in modo fi sso utilizzando la staffa di montaggio in dotazione e il set di viti apposito, di modo che il ricetrasmettitore non possa staccarsi in caso di urto.

Prima di usare il ricetrasmettitore si raccomanda di leggere le sezioni “AVVISI PER L'UTENTE” e “PRECAUZIONI”. La mancata osservanza delle avvertenze può divenire causa di malfunzionamento. In tal caso premere per almeno 5 secondi l'interruttore di accensione. Se il malfunzionamento persiste si raccomanda di rivolgersi al proprio rivenditore.

DISIMBALLAGGIO E VERIFICA DELL'APPARECCHIATURA

Nota:

- Le seguenti istruzioni sono destinate al rivenditore KENWOOD, a una struttura di assistenza autorizzata KENWOOD o alla fabbrica.

Disimballare con cura il ricetrasmettitore. Prima di eliminare il materiale d'imballaggio, si consiglia di verifi care la presenza degli articoli contenuti nell'elenco seguente. In caso di parti mancanti o danneggiate, inoltrare immediatamente reclamo al corriere.

ACCESSORI FORNITI

Cavo di alimentazione c.c. (con fusibili) 1

Staffa di montaggio....1

Set di viti

• Vite esagonale con rondella M4 x 6 mm. 4
• M4 x 6 mm hex-headed screw with washer .... 4
• Rondella a molla....4
  • Rondella piatta .... 4

Microfono (con cavo)

• KMC-35....1
• Microfono gancio (con vite autofilettante 4 x 16 mm) .... 1

Guida per l'utente .... 1

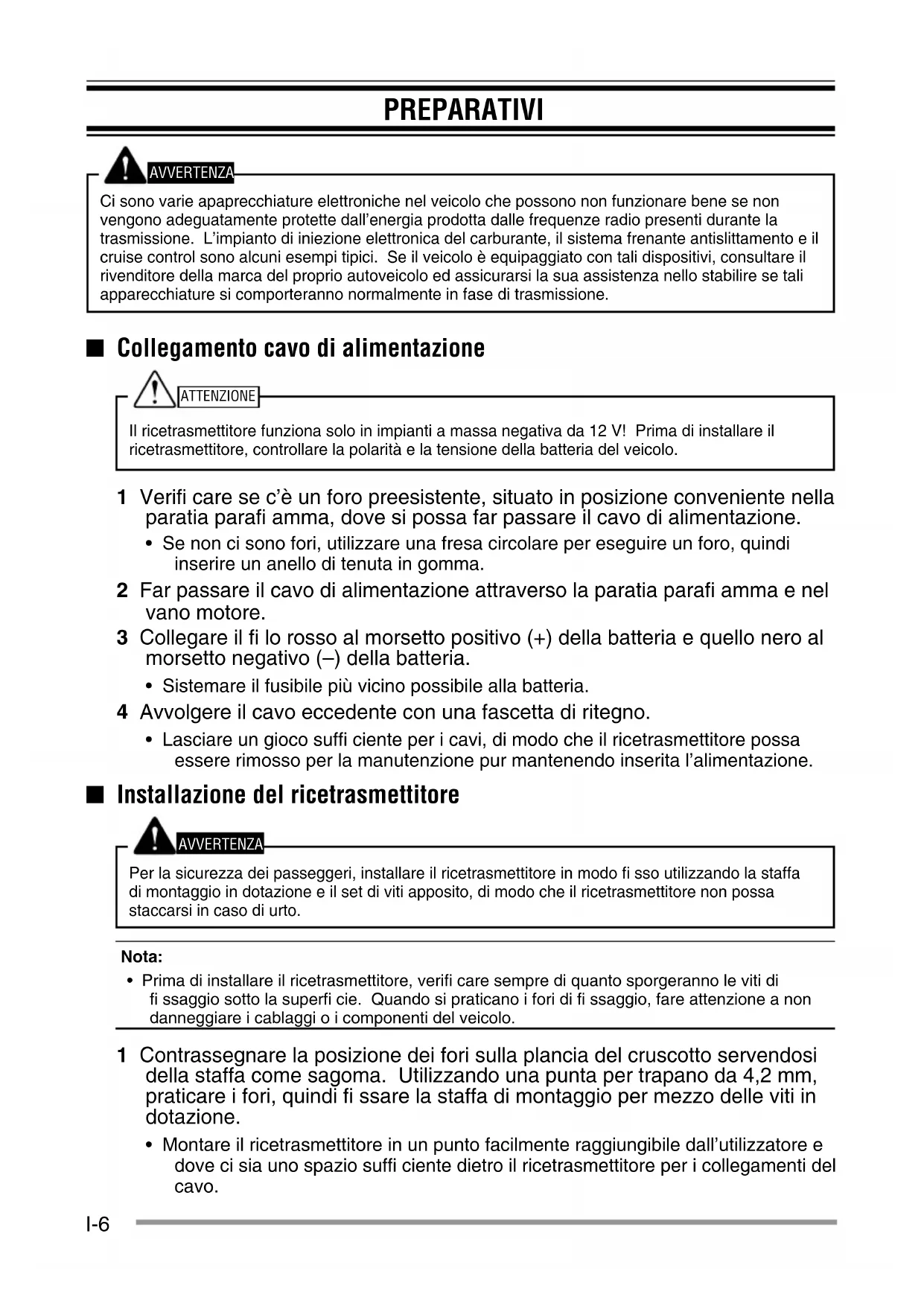

PREPARATIVI

AVVERTENZA

Ci sono varie apaprecchiature elettroniche nel veicolo che possono non funzionare bene se non vengono adeguatamente protette dall'energia prodotta dalle frequenze radio presenti durante la trasmissione. L'impianto di iniezione elettronica del carburante, il sistema frenante antislittamento e il cruise control sono alcuni esempi tipici. Se il veicolo è equipaggiato con tali dispositivi, consultare il rivenditore della marca del proprio autoveicolo ed assicurarsi la sua assistenza nello stabilire se tali apparecchiature si comporteranno normalmente in fase di trasmissione.

■ Collegamento cavo di alimentazione

ATTENZIONE

Il ricetrasmettitore funziona solo in impianti a massa negativa da 12 V! Prima di installare il ricetrasmettitore, controllare la polarità e la tensione della batteria del veicolo.

1 Verifi care se c'è un foro preesistente, situato in posizione conveniente nella paratia parafi amma, dove si possa far passare il cavo di alimentazione.
- Se non ci sono fori, utilizzare una fresa circolare per eseguire un foro, quindi inserire un anello di tenuta in gomma.
2 Far passare il cavo di alimentazione attraverso la paratia parafi amma e nel vano motore.
3 Collegare il fi lo rosso al morsetto positivo (+) della batteria e quello nero al morsetto negativo (−) della batteria.
- Sistemare il fusibile più vicino possibile alla batteria.
4 Avvolgere il cavo eccedente con una fascetta di ritegno.
- Lasciare un gioco suffi ciente per i cavi, di modo che il ricetrasmettitore possa essere rimosso per la manutenzione pur mantenendo inserita l'alimentazione.

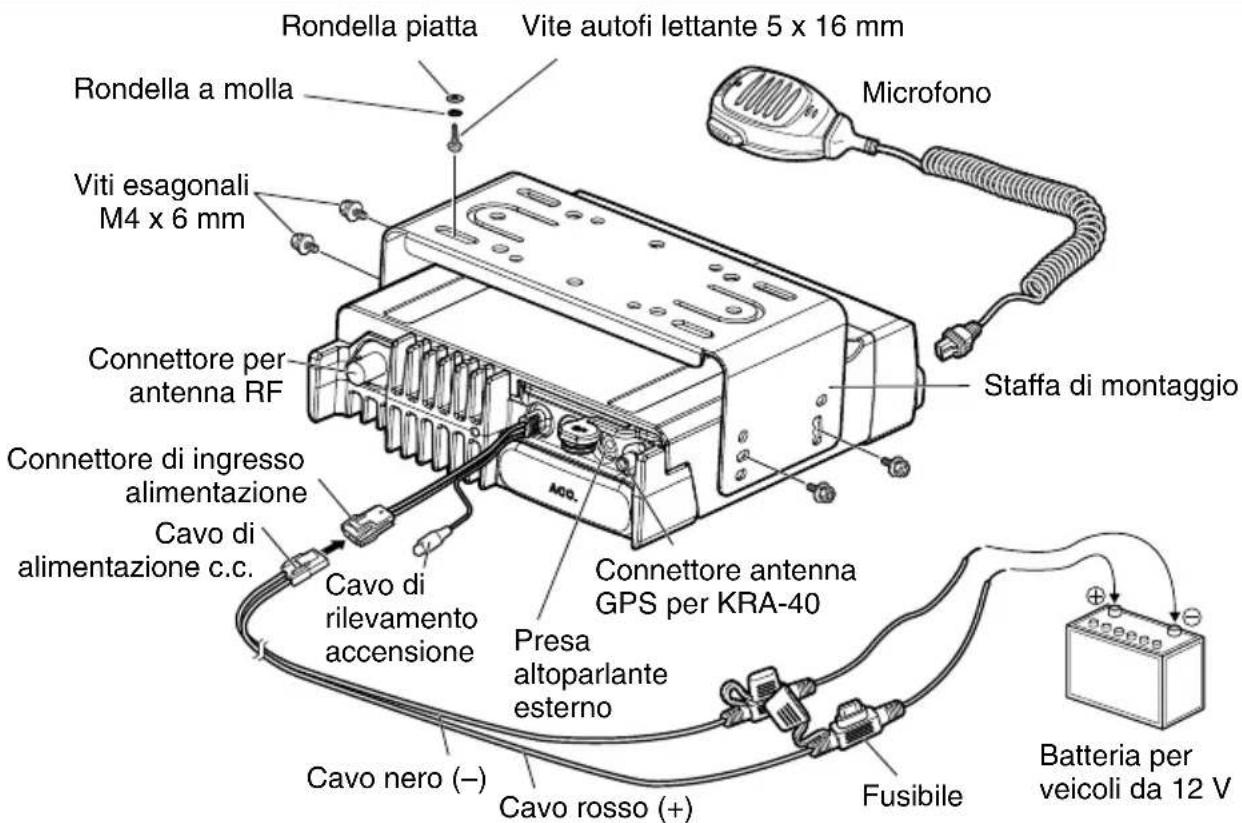

■ Installazione del ricetrasmettitore

AVVERTENZA

Per la sicurezza dei passeggeri, installare il ricetrasmettitore in modo fi sso utilizzando la staffa di montaggio in dotazione e il set di viti apposito, di modo che il ricetrasmettitore non possa staccarsi in caso di urto.

Nota:

- Prima di installare il ricetrasmettitore, verifi care sempre di quanto sporgeranno le viti di fi ssaggio sotto la superfi cie. Quando si praticano i fori di fi ssaggio, fare attenzione a non danneggiare i cablaggi o i componenti del veicolo.

1 Contrassegnare la posizione dei fori sulla plancia del cruscotto servendosi della staffa come sagoma. Utilizzando una punta per trapano da 4,2 mm, praticare i fori, quindi fi ssare la staffa di montaggio per mezzo delle viti in dotazione.

- Montare il ricetrasmettitore in un punto facilmente raggiungibile dall'utilizzatore e dove ci sia uno spazio suffi ciente dietro il ricetrasmettitore per i collegamenti del cavo.

2 Collegare l'antenna e il cavo di alimentazione in dotazione al ricetrasmettitore.

3 Far scorrere il ricetrasmettitore nella staffa di montaggio e fi ssarlo utilizzando le viti esagonali in dotazione.

4 Montare il portamicrofono opzionale in un punto in cui possa essere facilmente raggiungibile dall'utilizzatore.

- Il microfono ed il relativo cavo devono essere montati in una posizione dove non possano interferire con la sicurezza di manovra del veicolo.

ATTENZIONE

Quando si sostituisce il fusibile nel cavo di alimentazione c.c., accertarsi che il fusibile di ricambio abbia la stessa capacità. Non sostituire mai un fusibile con un altro di capacità superiore.

Rondella piatta Vite autofi lettante 5 x 16 mm Rondella a molla Microfono Viti esagonali M4 x 6 mm Connettore per antenna RF Staffa di montaggio Connettore di ingresso alimentazione Cavo di alimentazione c.c. Cavo di rilevamento accensione Connettore antenna GPS per KRA-40 Presa altoparlante esterno Cavo nero (–) Cavo rosso (+) Fusibile Batteria per veicoli da 12 V

■ Uso della scheda di memoria microSD

Per istruzioni sull'installazione della scheda microSD si prega di rivolgersi al proprio rivenditore.

• È possibile usare schede di memoria microSD e microSDHC di classe 2 o superiore.
• Questo apparecchio non è compatibile con le schede SDXC.
• Non si garantisce che l'apparecchio funzioni con qualsiasi tipo di scheda di memoria microSD in circolazione. (Ne è stata tuttavia confermata l'utilizzabilità con le schede SanDisk, TOSHIBA e Panasonic.)

Dichiarazione di limitazione di responsabilità

Durante l'uso del ricetrasmettitore i dati registrati nella schede di memoria microSD possono subire alterazioni o perdite. Il costruttore dell'apparecchio rifi uta qualsiasi responsabilità riguardo ai dati salvati nelle schede microSD, alla correttezza della loro registrazione, alla loro eventuale perdita nonché a qualsiasi danno diretto o indiretto.

ORIENTAMENTO

PANNELLO COMANDI (AFFISSO O KCH-19)

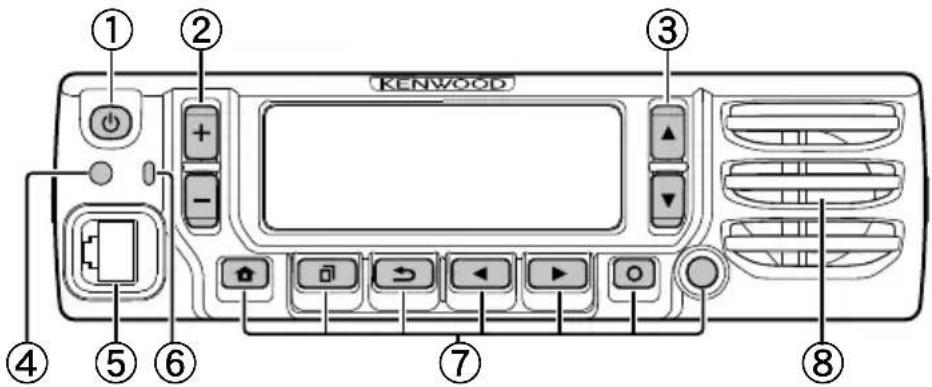

① [+] Interruttore di accensione

Accende e spegne l'apparecchio.

② Tasti [+] / [−]

Premendolo se ne attiva la funzione programmata. L'impostazione predefi nita è [Volume su] / [Volume giù].

③ Tasti [▲] / [▼]

Premendolo se ne attiva la funzione programmata. L'impostazione predefi nita è [Canale su] / [Canale giù].

④ Sensore d'illuminazione

Abbinato alla funzione automatica di cambio luminosità.

⑤ Presa del microfono

Vi si collega il microfono.

⑥ Indicatore TX/RX

Indica con colori diversi lo stato attuale dell'apparecchio.

In trasmissione si accende di rosso e in ricezione di verde.

⑦ Tasti [☐] / [☐] / [☐] / [☐] / [☐] / [☐] / Ausiliario (arancione)

Premendoli si attiva la funzione programmata corrispondente:

[ ] : l'impostazione predefi nita e [Annulla].

[ ] ☐: l'impostazione predefi nita e [Menu].

[→] : l'impostazione predefinita e [Squelch disattivato momentaneamente].

[ ]◀: l'impostazione predefi nita e [Zona giù].

[ ]▶: l'impostazione predefi nita e [Zona s].

[ ] O: l'impostazione predefi nita e [Funzione].

Ausiliario (arancione) : l'impostazione predefinita e [Ness].

⑧ Diffusore

È il diffusore integrato.

Per informazioni dettagliate sulle funzioni di programmazione dei tasti del ricetrasmettitore la preghiamo di rivolgersi al suo rivenditore e di consultare il manuale d'istruzioni (User Manual) disponibile al seguente indirizzo.

http://manual2.jvckenwood.com/en_contents/search/

DISPLAY

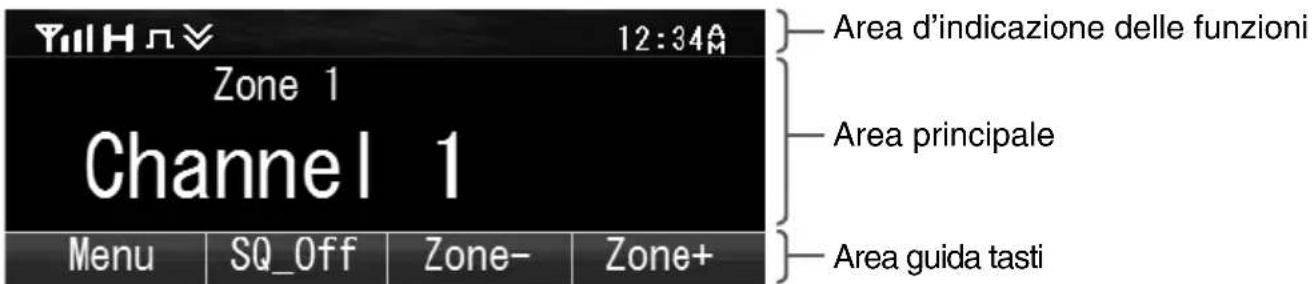

Struttura standard

YuHn 12:34M Zone 1 Channel 1 Menu SQ_Off Zone- Zone+ Area d'indicazione delle funzioni Area principale Area guida tasti

Area del display Descrizione
Area d'indicazione delle funzioni	Visualizza gli indicatori delle funzioni, l'indicatore di resistenza del segnale e l'orologio.
Area principale	Visualizza informazioni quali il numero di canale e il numero di zona.
Area guida tasti	Visualizza le funzioni assegnate ai tasti [☐], [→] [ ]←[→].

Indicatore della funzione

Indicatore Descrizione
Yll	Visualizza la resistenza del segnale
H	Il canale sta trasmettendo in alta potenza.
M	Il canale sta trasmettendo a media potenza.
L	Il canale sta trasmettendo a bassa potenza.
	Modo digitale (canale digitale)
	Modo analogico (canale analogico)
	Modo digitale (canale misto)
	Modo analogico (canale misto)
	È attiva la funzione Bluetooth. Durante l’attivazione lampeggia.
※	Connesso a dispositivo Bluetooth.
×	Posizione GPS calcolata. Lampeggia quando la posizione GPS non è ottenibile.È in atto la scansione non prioritaria o la votazione/roaming sito.Quando la scansione è in pausa lampeggia. (icona verde)
	È in atto la priorità scansione.Quando la scansione è in pausa lampeggia. (icona rossa)
F1	Indica il canale prioritario 1 o il controllo prioritario ID 1.
	Indica il canale prioritario 2 o il controllo prioritario ID 2.
	Indica il controllo prioritario ID 3.
	Indica il controllo prioritario ID 4.
	Il canale attualmente selezionato è stato aggiunto alla sequenza di scansione.
	La zona attualmente selezionata è stata aggiunta alla sequenza di scansione.
	È attiva la funzione Scrambler.
	È attiva la funzione Codifi ca. Lampeggia quando riceve una portante codifi cata.
	È attiva la funzione Codifi ca (AES). Lampeggia quando riceve una portante codifi cata.
	È attiva la funzione Codifi ca (DES). Lampeggia quando riceve una portante codifi cata.
	È attiva la funzione Conversazione.
	È attiva la funzione Controllo o Squelch disattivato.
	È attivo il diffusore esterno.
	È attivato il diffusore esterno (interno + esterno).
	È attiva la funzione Riduzione rumore. Lampeggia quando la funzione è in uso.
	Lampeggia quando la chiamata in arrivo è conforme alla segnalazione opzionale.
	Messaggio salvato in memoria. Lampeggia alla ricezione di un nuovo messaggio.
	La scheda microSD è stata riconosciuta.
[ZD04]	La scheda microSD non è stata riconosciuta.
	È attiva la funzione VOX.
	È attiva la funzione Blocco sito.
	È attiva la funzione Diffusione chiamata.
	È attiva la funzione Sorveglianza.
	Appare quando il gruppo selezionato è stato programmato come ID telefono. Lampeggia durante la ricerca Telefono automatico.
	È attiva la Zona tattica.
	È attivata la funzione Avviso acustico.
	È attivata la funzione Indirizzo pubblico.
	È attivata la funzione Interfono.
	È attivata la funzione AUX A.
	È attivata la funzione AUX B.
	È attivata la funzione AUX C.
	È attiva la funzione Utente solitario.
	È attiva la funzione Compansione.
	È attiva la funzione Tono selezionabile dall'operatore.
	Lampeggia durante la registrazione audio.
	È attiva la funzione Blocco dei tasti.

FONDAMENTI D'USO

ACCENSIONE E SPEGNIMENTO

Premere [per accendere l'apparecchio.

Premere nuovamente [💡] per spegnerlo.

REGOLAZIONE DEL VOLUME

Per aumentare il volume premere il tasto programmato come [Volume su]. Per ridurlo premere il tasto programmato come [Volume giù].

SELEZIONE DELLA ZONA E DEL CANALE

La zona e il canale sono selezionabili con i tasti programmati rispettivamente come [Zona su] /[Zona giù] e [Canale su] / [Canale giù].

- Nell'apparecchio le zone e i canali sono programmabili con nomi. Tali nomi possono essere lunghi sino 16 e 14 caratteri rispettivamente. Quando si seleziona una zona il suo nome appare sopra quello del canale.

- Se appositamente programmato dal rivenditore, quando li si cambia l'apparecchio può annunciare la zona e il canale.

TRASMISSIONE

1 Selezionare la zona e il canale desiderati.
2 Premere il tasto PTT e parlare nel microfono. Rilasciare il tasto PTT per porre l'apparecchio in ricezione.

• In trasmissione l'indicatore LED si accende di rosso e in ricezione di verde.
• Tale indicatore può essere disattivato dal rivenditore.
• Per ottenere in ricezione la miglior qualità audio possibile occorre, chi parla deve mantenere la bocca a 3-4 cm dal microfono.

RICEZIONE

Seleziona la zona e il canale desiderati. Se per il canale selezionato è stata programmata la funzione di segnalazione, si può sentire la chiamata soltanto se il segnale ricevuto corrisponde alle impostazioni del proprio apparecchio.

VHF DIGITAL FUNKGERÄT

NX-5700

UHF DIGITAL FUNKGERÄT

NX-5800

ANWENDERANLEITUNG

Altifalante interno.
