MANUALE UTENTE LL0516 AD SKIL

it Istruzioni originali

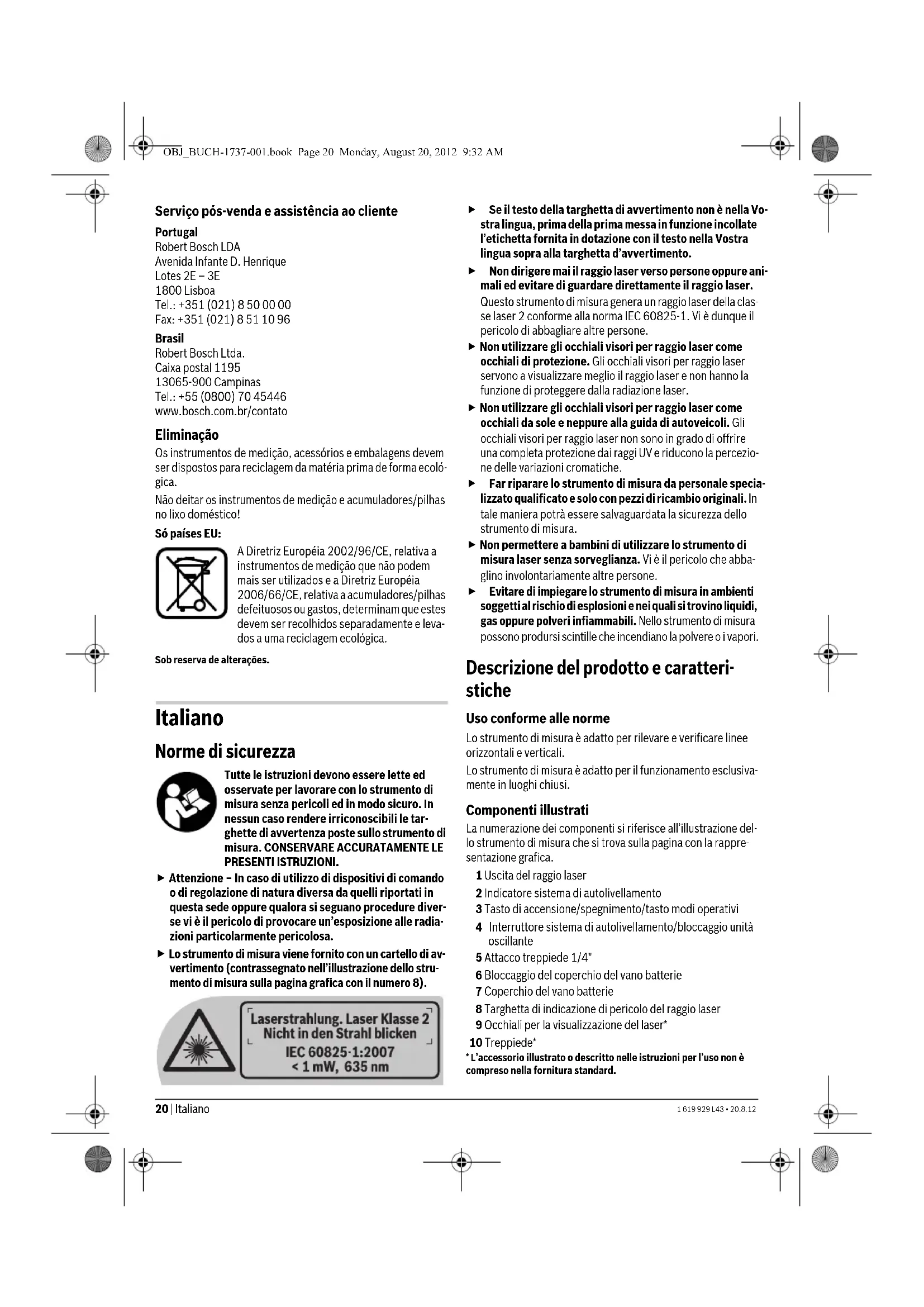

Tutte le istruzioni devono essere lette ed osservate per lavorare con lo strumento di misura alla pericoli ed in modo sicuro. In nessun caso rendere irriconoscibili le targhette di avventenza poste sullo strumento di misura. CONSERVARE ACCURATAMENTE LE PRESENTI ISTRUZIONI.

Attenzione - In caso di utilizzo di dispositivi di commando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse se vi è il pericolò di provocare un'esposizione alle radiazioni particolarmente pericolosa.
Lo strumento di misura viene fornito con un cartello di avertimento (contrassegnato nell'illustrazione dello strumento di misura sulla pagina grafica con il numero 8).

Se il testo della targhetta di avvertimento non è nella Vostra lingua, prima della prima messa in funzione incollate l'etichetta fornita in dotazione con il testo nella Vostra lingua sopra alla targhetta d'avvertimento.
Non dirigere mai il raggio laser verso persona oppure animali ed evitare di guardare direttamente il raggio laser.
Questo strumento di misura genera un raggio laser della classe laser 2 conforme alla norma IEC 60825-1. Vi è dunque il pericolò di abbagliare altre persone.
Nonutilizzaregliocchiali visori per raggio laser come occhiali di protezione.Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere alla radiazione laser.
Non utilizzato gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrir una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.
Far riparare lo strumento di misura da personale specia- lizzato qualificato e solo con pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dello strumento di misura.
Non permettere a bambini di utilizzato lo strumento di misura laser alla sorveglianza. Vi è il pericolo che abba-glino involontariamente altre persone.
Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri inflammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Lo strumento di misura è adatto per rilevare e verificare linee orizzontali e verticali.
Lo strumento di misura è adatto per il funzionamento esclusiva-mente in luoghi chiusi.
La numeroazione dei componenti si riferisce all'illustrazione del lo strumento di misura che si trova sulla pagina con la rappresentazione grafica.
1 Uscita del raggio laser
2 Indicatore sistema di autolivellamento
3 Tasto di accensione/spegnimento/tasto modi operativi
4 Interruttore sistema di autolivellamento/bloccaggio unita oscillante
5 Attacco treppiede 1 / 4
6 Bloccaggio del coperchio del vano batterie
7 Coperchio del vano batterie
8 Targhetta di individazione di pericololo del raggio laser
9 Occhiali per la visualizzazione del laser
10 Treppiede
* L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Descrizione del prodotto e caratteristica

Uso conforme alle norme

Componenti illustrati

20|Italiano

1619929L43·208.12

Dati tecnici

Livella laser multifunzione LL0516

Codice prodotto F 015 051 601
Campo operativo fino a ca. 10 m
Precisione di livellamento	±0,5 mm/m
Campo di autolivellamento tipico ± 4°
Tempo di autolivellamento tipico 6 s
Temperatura di esercizio -1 °C...+40 °C
Temperatura di magazzino -10 °C...+70 °C
Umidità relativa dell'aria max. 90%
Classe laser 2
Tipio di laser	635 nm, <1 mW
Attacco treppiede	1/4"
Batterie	4 x 1,5 V LR06 (AA)
Autonomia ca.	15 h
Peso in funzione della
EPTA-Procedure 01/2003	0,5 kg
Dimensioni
(lunghezza x larghezza x altezza)	97 x 65 x 120 mm

Montaggio

Applicazione/sostituzione delle batterie

Per il funzionamento dello strumento di misura si consiglia l'impiego dei batterie alcaline al manganese.

Per aprire il coperchio del vano batterie 7 premere sul bloccaggio 6 e sollevare il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformmente all'illustrazione riportata sul lato interno del coperchio del vano batterie.

Sostituire sempre contemporaneamente toutes le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacité.

In caso di non utilizzato per periodi di tempo molto lunghi, estrarre le batterie dello strumento di misura. In caso di periodi di deposito molto lunghi, le batterie sono subire corrosioni oppure e si possono scaricare.

Uso

Messa in funzione

Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari.
Non esporre mai lo strumento di misura a temperature oppure a sbalzi di temperatura estremi. P.es. non lasciarlo per lungo tempo in macchina. In caso di elevati sbalzi di temperatura lasciare adattare alla temperatura ambientale lo strumento di misura prima di metterlo in funzione. Temperature oppure sbalzi di temperatura estremi posso pregiudicare la precisione dello strumento di misura.
Evitare urti oppure cadute violente dello strumento di misura. Danneggiamenti dello strumento di misura posso pregiudicarme la precisione. Dop un urto o una caduta violenta effettuare il controllo delle linee laser confrontandi con una linea di riferimento orizzontale o verticalenota.

Se lo strumento di misura viene trasportato spostare l'interrettatoreistema di autolivellamento 4 in posizione

In questo modo vene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.

Accensione/spegnimento

Per l'accensione dello strumento di misura premere il tasto di accensione/spegnamento 3. Subito dopo l'accensione, lo strumento di misura emette line laser da entrambé le uscite 1.
Non dirigere mai il raggio laser su persone oppure su animali ed evitare di guardare direttamente il raggio laser ancche da distanze maggiori.

Per lo spegnimento dello strumento di misura premere il tasto di accensione/spegnimento 3 sino a quando l'indicatore sistema di autolivellamento 2 si spegne. Per bloccare l'unità oscillante spostare l'interruttore sistema di autolivellamento 4 in posizione.

Non lasciare mai lo strumento di misura penza custodia quando è acceso ed avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolco che altre persone potrebbero essere abbagliate dal raggio laser.

Se lo strumento di misura non viene utilizzato, togliere l'alimentazione per risparmiare elettricità.

Modi operativi

Lo strumento di misura dispone di tre modi operativi nei quali possono essere generate fino a tre linee laser: Nel funzionamento a linee incrociate vengono visualizzati una croce laser in avanti ed una linea laser verticale con un angolo di 90^ , negli altri due modi operativi viene visualizzata da volta in volta singolarmente la linea orizzontale overo la linea verticale della croce laser.

Dopo l'accensione lo strumento di misura si trova nel funzionamento a linee incrociate. Per cancellare il modo operativo premere i tastodi accensione/spegnimento/tastodi modi operativi 3 fino a quando è regolato il modo operativo desiderato.

Tutt i modi operativi possono essere selezionati con oswana sistema di autolivellamento.

Simbolo

Modalità di esercizio

1 2 3

Funzionamento a linee incrociate (vedi figure A-C e F): Lo strumento di misura genera una linea laser orizzontale ed una linea laser verticale dall'uscita laser anterioe ed una linea laser verticale dall'uscita laser laterale 1. Entrambe le linee laser verticali scorro-no una volte l'altra con un angolo di 90°. Funzionamento orizzontale (vedi figura D): Lo strumento di misura genera una linea laser orizzontale dall'uscita laser anteriore 1. Funzionamento verticale (vedi figura E): Lo strumento di misura genera una linea laser verticale dall'uscita laser anteriore 1.

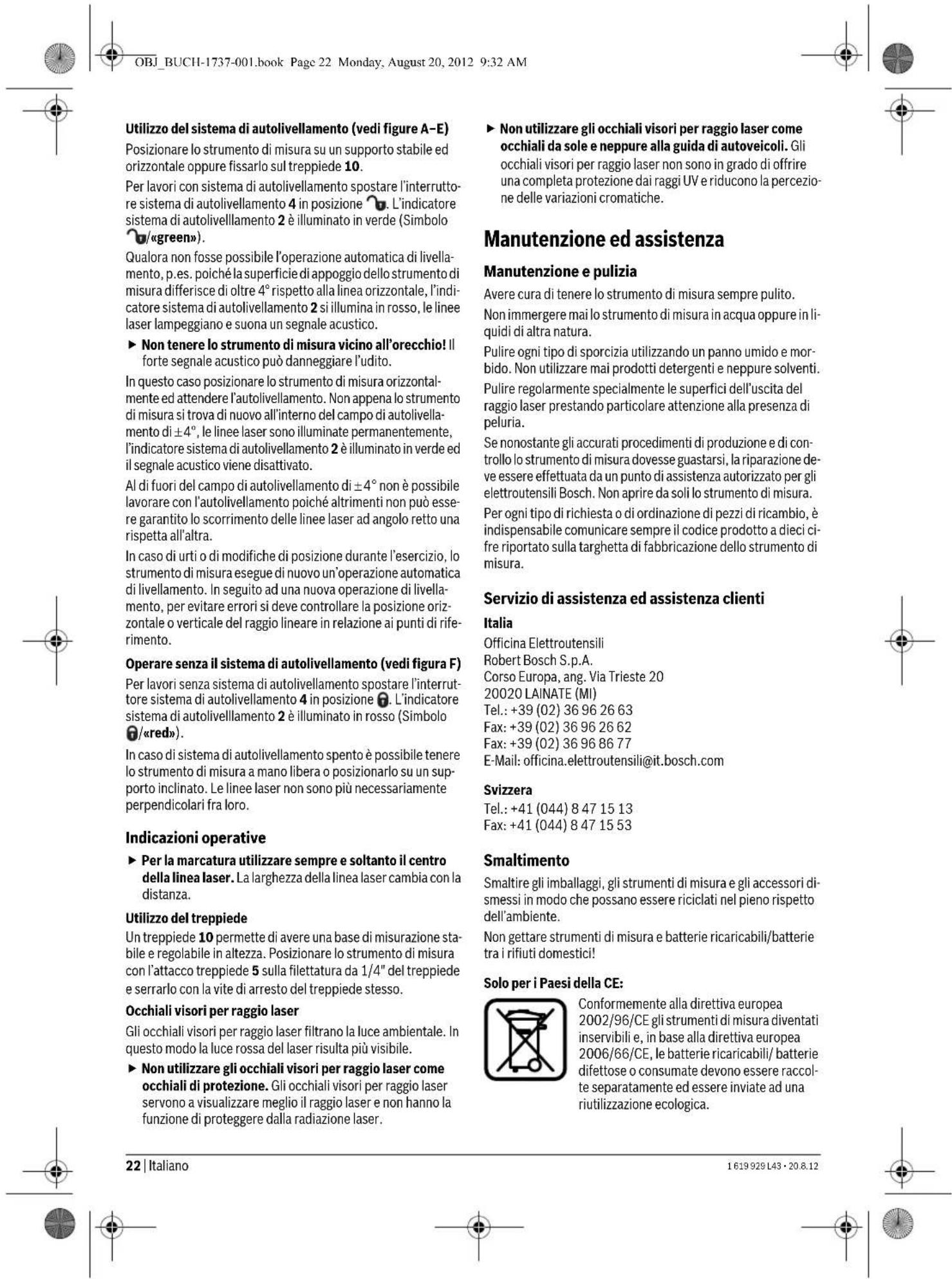

Impiego

Lo strumento di misura ha la funzione di rilevare e controllare linee orizzontali e verticali nonché di visualizzare linee inclinate. Con l'ausilio di entrambre le linee laser che scorrono verticalmente con un angolo di 90^ ippo sono essere visualizzati e controllati angoli retti, p.es. in caso di suddivisione di ambienti.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Swizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.
