Produkttyp	Kreuzlinienlaser
Marke	Skil
Modell	LL0516 AD
Abmessungen (L x B x H)	97 x 65 x 120 mm
Gewicht (gemäß EPTA 01/2003)	Ca. 0,5 kg
Stromversorgung	4 Batterien LR06 (AA) 1,5 V
Betriebsdauer	Ca. 20 Stunden (Schätzung)
Laserklasse	2 (IEC 60825-1)
Lasertyp / Leistung	635 nm, < 1 mW
Selbstnivellierbereich	± 4°
Nivelliergenauigkeit	Standard für Baulaser
Betriebsarten	Kreuz, horizontal, vertikal
Hauptfunktionen	Horizontale und vertikale Linien, Laserkreuz, rechte Winkel zeichnen
Stativgewinde	1/4"
Betriebstemperatur	-1 °C bis +40 °C
Lagertemperatur	-10 °C bis +70 °C
Max. relative Luftfeuchtigkeit	90 %
Wartung und Reinigung	Weiches, feuchtes Tuch, keine Lösungsmittel
Sicherheit	Nicht in den Strahl blicken, Laserklasse 2
Ersatzteile und Reparierbarkeit	Reparatur durch autorisierten Bosch-Kundendienst, keine Demontage durch den Benutzer
Allgemeine Informationen	Nur für den Innenbereich

Häufig gestellte Fragen - LL0516 AD SKIL

Wie schalte ich den Laser ein und aus?

Drücken Sie die Ein-/Aus-Taste (3) zum Einschalten. Zum Ausschalten gedrückt halten, bis die Anzeige erlischt. Verriegeln Sie die Pendel einheit mit dem Schalter (4) in Position Lock nach Gebrauch.

Welche Betriebsarten stehen zur Verfügung?

Drei Modi: Kreuz (horizontal + vertikal vorne + vertikal seitlich 90°), horizontal (nur horizontale Linie), vertikal (nur vertikale Linie). Drücken Sie mehrfach die Ein-/Aus-/Modus-Taste zum Umschalten.

Wie verwende ich die automatische Nivellierung?

Stellen Sie das Gerät auf eine horizontale Fläche. Schieben Sie den Schalter (4) in Position ON (Symbol v). Die grüne LED zeigt an, dass die Nivellierung aktiv ist. Wenn die LED rot leuchtet und die Linien blinken, ist das Gerät nicht waagerecht; passen Sie die Position an.

Kann ich ohne automatische Nivellierung arbeiten?

Ja, schieben Sie den Schalter (4) in Position OFF (Symbol 5). Die LED wird rot. Die Linien sind dann nicht mehr unbedingt lotrecht. Nützlich zum Zeichnen geneigter Linien.

Welche Laserklasse und welche Vorsichtsmaßnahmen sind zu beachten?

Laserklasse 2 (IEC 60825-1) mit einer Leistung < 1 mW bei 635 nm. Richten Sie den Strahl niemals auf Personen oder Tiere. Blicken Sie nicht direkt in den Strahl, auch nicht aus der Ferne.

Welchen Batterietyp verwenden und wie wechseln?

Verwenden Sie 4 Alkali-Batterien LR06 (AA) 1,5 V. Öffnen Sie den Deckel durch Drücken der Verriegelung (6), setzen Sie die Batterien entsprechend der angegebenen Polarität ein. Ersetzen Sie immer alle Batterien gleichzeitig.

Wie befestige ich den Laser an einem Stativ?

Schrauben Sie das 1/4"-Stativgewinde (5) auf das Stativewinde (10). Ziehen Sie die Stativklemmschraube an, um das Gerät zu halten.

Wie reinige ich den Laser?

Verwenden Sie ein weiches, feuchtes Tuch zur Reinigung des Geräts. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel. Reinigen Sie regelmäßig die Laserauslässe, um Staub zu entfernen. Tauchen Sie es niemals in Wasser.

Was tun bei Fehlfunktion?

Wenden Sie sich an einen autorisierten Bosch-Kundendienst. Zerlegen Sie das Gerät nicht selbst. Geben Sie bei Reparaturen die zehnstellige Artikelnummer auf dem Typenschild an.

Was ist der Garantieumfang?

Für Garantiebedingungen wenden Sie sich an Ihren Fachhändler oder den Bosch-Kundendienst. Es gilt die gesetzliche Garantie. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG LL0516 AD SKIL

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

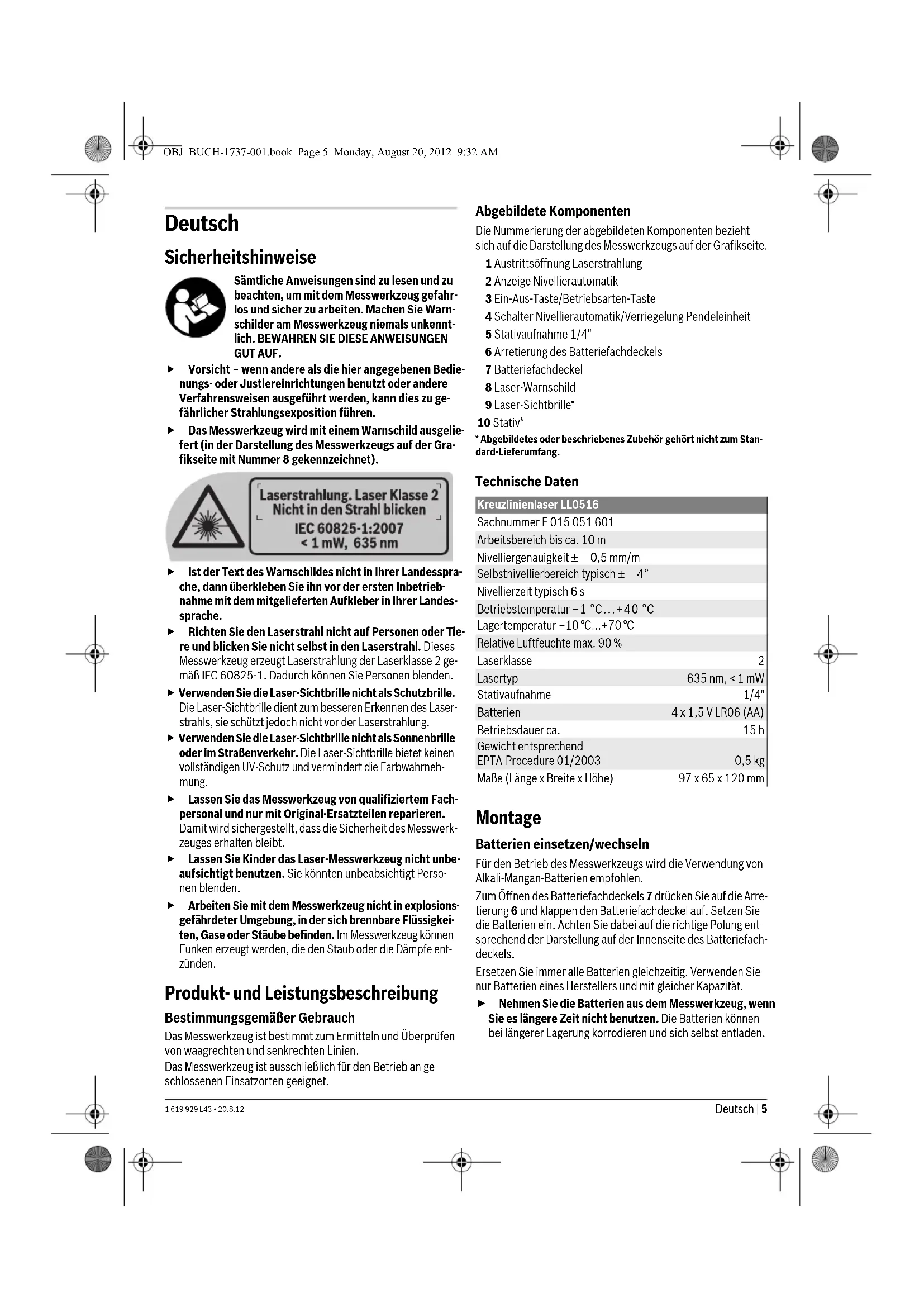

Sicherheitschinweise

Samtliche Anweisungen sind zu lessen und zu beachten, um mit dem Messwerkzeug gefahrlos und)sicher zu arbeiten.Machen Sie Warnschilder am Messwerkzeug nimals unkenntlich.BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF.

Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführrt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Warnschild ausgelie. fert (in der Darstellung des Messwerkzeugs auf der Grafiksite mit Nummer 8 gekennzeichnet).

Laserstrahlung. Laser Klasse 2' Nicht in den Strahl blichen

IEC 60825-1:2007 <1mW,635nm

Ist der Text des Warnschildes nicht in Ihrer Landesssprache, dann überkleben Sieihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.
Richten Sie den Laserstrahl nicht auf Personen oder Tierere und blichen Sie nicht selbst in den Laserstrahl. Dieses Messwerkzeug erzeugt Laserstrahlung der Laserklasse 2 gemäß IEC 60825-1. Dadurch konnen Sie Personen blenden.
Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum betteren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straβenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.
- Lassen Sie das Messwerkzeug von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
- Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie konnten unbeabsichtigt Personenblenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug konnen Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gebrauch

Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waagrechten und senkrechten Linien.

Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzzorten geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite.

1 Austrittsöffnung Laserstrahlung
2 Anzeige Nivelierautomatik
3 Ein-Aus-Taste/Betriebsarten-Taste
4 Schalter Nivellierautomatik/Verriegelung Pendeinheit
5 Stativaufnahme 1/4"
6 Arretierung des Batteriefachdeckels
7 Batteriefachdeckel
8 Laser-Whrschild
9 Laser-Sichtbrille*

10 Stativ

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

Technische Daten

Kreuzlinienlaser LL0516
Sachnummer F 015 051 601
Arbeitsbereich bis ca. 10 m
Nivelliergenauigkeit ± 0,5 mm/m
Selbstnivellierbereich typisch ± 4°
Nivellierzeit typisch 6 s
Betriebstempoatur -1 °C...+40 °C
Lagertemperatur -10 °C...+70 °C
Relative Luftfeuchte max. 90 %
Laserklasse	2
Lasertyp	635 nm, <1 mW
Stativaufnahme	1/4"
Batterien	4 x 1,5 V LR06 (AA)
Betriebsdauer ca.	15 h
Gewicht entsprechend
EPTA-Procedure 01/2003	0,5 kg
Maße (Länge x Breite x Höhe)	97 x 65 x 120 mm

Montage

Batterien einsetzen/wechseln

Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Mangan-Batterien empfohlen.

Zum Öffnen des Batteriefachdeckels 7 drücken Sie auf die Arre-tierung 6 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie darauf auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels.

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längerere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung korrodieren und sich selbst entladen.

Betrieb

Inbetriebnahme

Schützen Sie das Messwerkzeug vor Nasse und direkter Sonneneinstruhlung.
- Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht langere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betriebnehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Prazision des Messwerkzeugs beeinträchtigt werden.
- Vermeiden Sie heftige Stöbe oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genaigungkeit beeinträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie.
Schieben Sie den Schalter Nivellierautomatik 4 in Position fenn Sie das Messwerkzeug transportieren. Damit wird die Pendeinheit verriegelt, die sonst bei starken Bewegungen beschädigt werden kann.

Ein-/Ausschalten

Zum Einschalten des Messwerkzeugs drucken Sie die Ein-Aus-Taste 3. Das Messwerkzeug sendet sofort nach dem Einschalten Laserlinien aus den beiden Austrittsöffnungen 1.
Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung.

Zum Ausschalten des Messwerkzeugs drucken Sie die Ein-Aus-Taste 3 so oft, bis die Anzeige Nivellierautomatik 2 erlischt. Schieben Sie den Schalter Nivellierautomatik 4 in Position um die Pendeinheit zu verriegeln.

Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen konnten vom Laserstrahl geblendet werden.

Wenn Sie das Messwerkzeug nicht benutzen, schalten Sie es aus, um Energie zu sparen.

Betriebsarten

Das Messwerkzeug verfügbar über drei Betriebsarten, in denen bis zu drei Laserlinien erzeugt werden: Im Kreuzlinienbetrieb werden ein Laserkreuz nach vorn sowie eine senkrechte Laserlinie im 90^ Winkel angezeigt, in den beiden anderen Betriebsarten jeweils die waagerechte bzw. die senkrechte Linie des Laserkreuzes einzeln.

Nach dem Einsatzen befindet sich das Messwerkzeug im Kreuzlinienbetrieb. Um die Betriebsart zu wechseln, drücken Sie die Ein-Aus-Taste/Betriebsarten-Taste 3 so oft, bis die gewünschte Betriebsart eingestellt ist.

Alle Betriebsarten konnen sowohl mit als auch ohne Nivellier-automatik gewählt werden.

Symbol Betriebsart
1 + 1	Kreuzlinienbetrieb (siehe Bilder A-C und F): Das Messwerkzeug erzegt eine waagerechte und eine senkrechte Laserlinie aus der vorderen sowie eine senkrechte La-serlinie aus der seitlichen Laser-Austrittsöff-nung 1. Die beiden senkrechten Laserlinien verlaufen im 90°-Winkel zueinander.
2	Horizontalbetrieb (siehe Bild D): Das Messwerkzeug erzegt eine waagerechte Laserlinie aus der vorderen Laser-Austritts-öffnung 1.
3	Vertikalbetrieb (siehe Bild E): Das Mess-werkzeug erzegt eine senkrechte Laserlinie aus der vorderen Laser-Austrittsöffnung 1.

Anwendung

Das Messwerkzeug dient zum Ermitteln und Überprüfen von waagerechten und senkrechten Linien sowie zum Anzeigen von geneigten Linien. Mithilfe der beiden senkrechten, im 90^ Winkel verlaufenden Laserlinien können rechte Winkel angezeigt und überprüft werden, z.B. bei der Aufteilung von Räumen.

Arbeiten mit Nivellierautomatik (siehe Bilder A-E)

Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ 10.

FürArbeitenmitNivellierautomatikschiebenSiedenSchalter Nivellierautomatik4inPosition.1eAnzeigeNivellierautomatik2leuchtetgrun（Symbol / _, green"）

Ist die automatische Nivelierung nicht möglich, z.B. weil die Standfläche des Messwerkzeugs mehr als 4^ von der Waage-rechten abweicht, leuchtet die Anzeige Nivelieratomatik 2 rot, die Laserlinien blinken und es ertont ein Signalton.

Halten Sie das Messwerkzeug nicht nah ans Ohr! Der laute Ton kann das Gehör schädigen.

Stellen Sie in thisem Fall das Messwerkzeug waagerecht auf und warten Sie die Selfbnivellierung ab. Sobald sich das Messwerkzeug wieder innerhalb des Selfbnivellierbereiches von ± 4^ befindet, leuchten die Laserlinien dauerhaft, die Anzeige Nivellierautomatik 2 leuchtet grun und der Signalton wird abgeschalte.

Außerhalb des Selbstnivellierbereiches von ± 4^ ist das Arbeitsen mit Nivellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen.

Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivelierung die Position der waagrechten bzw. senkrechten Laserlinie in Bezug auf Referenzpunkte, um Fehler zu vermeiden.

Arbeiten ohne Nivellierautomatik (siehe Bild F)

FürArbeitenohneNivellierautomatikschiebenSiedenSchalter Nivellierautomatik4inPosition. DieAnzeigeNivellierautomatik2leuchtertrot(Symbol/,"red")

Bei abgeschalteter Nivellierautomatik konnen Sie das Messwerkzeug frei in der Hand halten oder auf eine geniegte Unterlage stellen. Die Laserlinien verlaufen nicht mehr zwingend senkrecht zueinander.

Arbeitshinweise

• Verwenden Sie immer nur die Mitte der Laserlinie zum Markieren. Die Breite der Laserlinieändert sich mit der Entfernung.

Arbeiten mit dem Stativ

Ein Stativ 10 bietet eine stabile, hoheneinstellbare Messunterlage. Setzen Sie das Messwerkzeug mit der Stativaufnahme 5 auf das 1/4 "Gewinde des Statifs auf und schrauben Sie es mit der Feststellschraube des Statifs fest.

Laser-Sichtbrille

Die Laser-Sichtbrille filter das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers fur das Auge heller.

Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die Laser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straβenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV-Schutz und vermindert die Farbwahrnehmung.

Wartung und Service

Wartung und Reinigung

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungsd oder Lösemittel.

Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achtenden Sie bereits auf Fusseln.

Sollte das MesswerkzeugTOTZsorgfaltiger Herstellungs- und Prufverfahren einmal ausfallen,ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrowerkzeuge ausfuhren zu lassen. Offnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

Kundendienst und Kundenberatung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunk-netzen)

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunk-netzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax:[phone]

Luxemburg

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

Entsorgung

Messwerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2002/96/EGMüssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EGMüssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführten werden.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.
