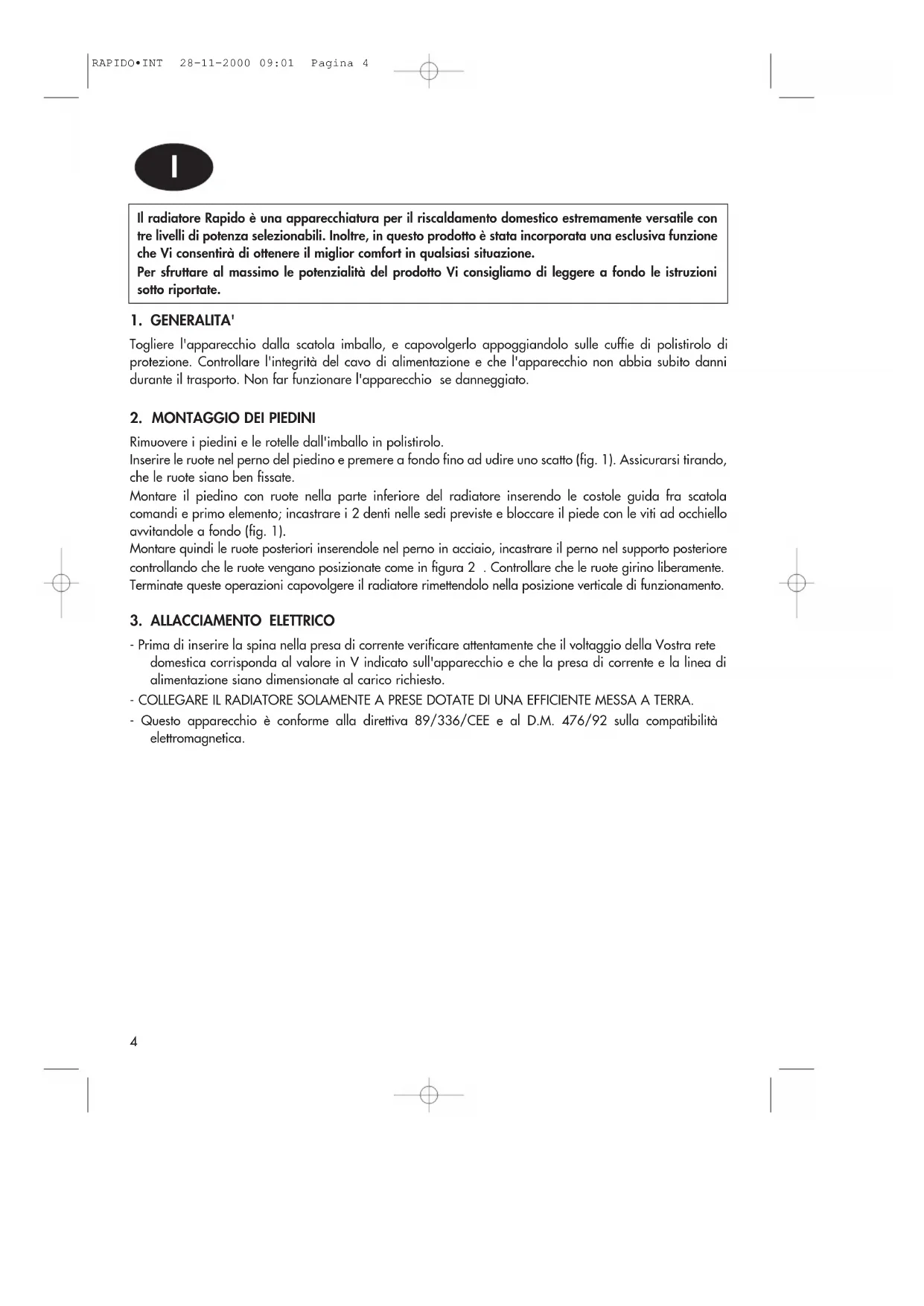

IHS RAPIDO•INT 28-11-2000 09:01 Pagina 3Il radiatore Rapido è una apparecchiatura per il riscaldamento domestico estremamente versatile con tre livelli di potenza selezionabili. Inoltre, in questo prodotto è stata incorporata una esclusiva funzione che Vi consentirà di ottenere il miglior comfort in qualsiasi situazione. Per sfruttare al massimo le potenzialità del prodotto Vi consigliamo di leggere a fondo le istruzioni sotto riportate.

Togliere l'apparecchio dalla scatola imballo, e capovolgerlo appoggiandolo sulle cuffie di polistirolo di protezione. Controllare l'integrità del cavo di alimentazione e che l'apparecchio non abbia subito danni durante il trasporto. Non far funzionare l'apparecchio se danneggiato.

2. MONTAGGIO DEI PIEDINI

Rimuovere i piedini e le rotelle dall'imballo in polistirolo. Inserire le ruote nel perno del piedino e premere a fondo fino ad udire uno scatto (fig. 1). Assicurarsi tirando, che le ruote siano ben fissate. Montare il piedino con ruote nella parte inferiore del radiatore inserendo le costole guida fra scatola comandi e primo elemento; incastrare i 2 denti nelle sedi previste e bloccare il piede con le viti ad occhiello avvitandole a fondo (fig. 1). Montare quindi le ruote posteriori inserendole nel perno in acciaio, incastrare il perno nel supporto posteriore controllando che le ruote vengano posizionate come in figura 2 . Controllare che le ruote girino liberamente. Terminate queste operazioni capovolgere il radiatore rimettendolo nella posizione verticale di funzionamento.

3. ALLACCIAMENTO ELETTRICO

- Prima di inserire la spina nella presa di corrente verificare attentamente che il voltaggio della Vostra rete domestica corrisponda al valore in V indicato sull'apparecchio e che la presa di corrente e la linea di alimentazione siano dimensionate al carico richiesto. - COLLEGARE IL RADIATORE SOLAMENTE A PRESE DOTATE DI UNA EFFICIENTE MESSA A TERRA. - Questo apparecchio è conforme alla direttiva 89/336/CEE e al D.M. 476/92 sulla compatibilità elettromagnetica.

Instant Heating System Questo prodotto è dotato di una particolare funzione di riscaldamento rapido "Instant Heating System". La funzione "Instant Heating System" attiva un esclusivo riscaldatore aggiuntivo che permette di riscaldare il vostro ambiente rapidamente e silenziosamente. La funzione viene attivata attraverso l'apposito tasto IHS indicato in figura 3. Accensione Inserire la spina nella presa di corrente; spostare il termostato fino all'arresto in posizione di massimo; accendere il radiatore mediante gli interruttori secondo le modalità indicate in tabella. Regolazione del termostato “P” Quando l'ambiente avrà raggiunto la temperatura desiderata, ruotare lentamente la manopola termostato P (fig. 3) in senso antiorario fino alla posizione segnalata da un click (o fino allo spegnimento della spia luminosa)e non oltre. La temperatura così fissata verrà automaticamente regolata e mantenuta costante dal termostato. Funzione antigelo (anti-frost) Con il termostato in posizione

e gli interruttori I e II premuti, l'apparecchio mantiene l'ambiente ad una temperatura di circa 5°C impedendo il congelamento con un minimo dispendio di energia. Tasti premuti Funzione Attivata Modalità di funzionamento Premere il tasto I per il riscaldamento In questa modalità è possibile attivare Normale a potenza minima la funzione antigelo (Anti-frost) Premere il tasto II per il riscaldamento In questa modalità è possibile attivare Normale a potenza media la funzione antigelo (Anti-frost) Premere i tasti I e II per il riscaldamento In questa modalità è possibile attivare Normale a potenza massima la funzione antigelo (Anti-frost) Premere i tasti I, II e Instant Heating In questa modalità non è consigliabile attivare System IHS per il riscaldamento Rapido la funzione antigelo (Anti-frost) a potenza massima. RAPIDO•INT 28-11-2000 09:01 Pagina 5Modelli con programmatore (Timer) 24 ore “T” Per programmare il riscaldamento procedere nel seguente modo: - Guardate l'ora del Vostro orologio. Supponendo che siano le 10, ruotate in senso orario il disco numerato del programmatore T fino a far coincidere il numero 10 dello stesso con l'indice di riferimento s impresso sul programmatore. - Impostare i periodi di tempo in cui desiderate che l'apparecchio funzioni, spingendo verso il centro i dentini. Ogni dentino corrisponde ad un periodo di tempo di 15 min. Saranno a questo punto visibili dei settori che corrispondono ai periodi di funzionamento. - Così predisposto il radiatore funzionerà automaticamente ogni giorno nell'orario programmato (Importante: la spina deve essere sempre inserita nella presa di corrente). - Per variare la programmazione basta riportare i dentini nella posizione iniziale ed impostare i nuovi periodi di funzionamento. - Se desiderate far funzionare l'apparecchio senza programmazione spingete verso il centro tutti i dentini. In questo caso per lo spegnimento totale dell'apparecchio oltre che spegnere gli interruttori è necessario togliere anche la spina dalla presa al fine di evitare un inutile funzionamento del programmatore. Modelli con dispositivo antiribaltamento - Alcuni modelli sono dotati di un interruttore antiribaltamento che, in caso di caduta interrompe l’alimentazione. Per ripristinare il funzionamento, basta rimettere l’apparecchio sui piedini in posizione verticale. (Per identificare se il vostro apparecchio è dotato di questo dispositivo, verificare che sulla targhetta caratteristiche dopo il type ci sia la scritta “…ex:1”)

Prima di qualunque intervento staccare la spina dalla presa di corrente ed attendere che il radiatore sia freddo. Il radiatore elettrico ad olio non richiede una particolare manutenzione. E' sufficiente spolverarlo con un panno soffice ed asciutto. Non usare mai polveri abrasive o solventi. Se necessario rimuovere eventuali concentrazioni di sporcizia servendovi di un aspirapolvere.

- Non usare il radiatore nelle immediate vicinanze di vasche da bagno, docce, lavandini o piscine. - Non usare il radiatore per asciugare la biancheria, non appoggiare il cavo di collegamento sugli elementi caldi. - Usare il radiatore sempre e soltanto in posizione verticale. - Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio. - Al primo avvio, far funzionare l'apparecchio alla massima potenza per almeno 2 ore. Durante questa operazione aerare bene la stanza al fine di eliminare l'odore "di nuovo" che si sprigiona dall'apparecchio. - E' del tutto normale che l'apparecchio emetta degli "scricchiolii" al primo avvio. - L'apparecchio non deve essere posto immediatamente sotto una presa di corrente fissa. - Il contenitore di questo apparecchio è riempito con una esatta quantità di olio e le riparazioni che ne richiedono l'apertura devono essere eseguite solo dal Costruttore o dal suo Servizio Assistenza. In caso di perdite di olio deve essere contattato il Costruttore o il suo Servizio Assistenza. - Nel caso di rottamazione dell'apparecchio è necessario rispettare le disposizioni relative allo smaltimento dell'olio. - Non utilizzare questo apparecchio in stanze, la cui area di base è inferiore a 4 m

- IMPORTANTE: Non coprire in nessun caso l'apparecchio durante il funzionamento, poiché ciò provocherebbe surriscaldamenti pericolosi.
